УТВЕРЖДАЮ

Генеральный директор ООО «НТЦ СОТСБИ»

X

В

?• ■•£<

В. Ю. Гойхман

д.П

V $

«С

V."

с-

сентября' Г\ ‘ ^Ьил , аХ               >>/.$

-х Л

Г.

Государственная система обеспечения единства измерений

СИСТЕМЫ ИЗМЕРЕНИЙ ДЛИТЕЛЬНОСТИ СОЕДИНЕНИЙ

IMS_v20_Nokia

Методика поверки

5295-017-46451943-2020МП

:0 г.

СОДЕРЖАНИЕ

ПРИЛОЖЕНИЕ А

Характеристики прибора Сигма

Математический аппарат обработки результатов испытаний

ПРИЛОЖЕНИЕ Б

Таблицы результатов поверки

ПРИЛОЖЕНИЕ В

Описание формата файла тарифной информации

Настоящая методика поверки (МП) устанавливает методы и средства первичной, и периодической поверок системы измерений длительности соединений IMS_v20_Nokia, версии ПО 20, далее СИДС.

СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений оборудования с измерительными функциями, входящего в состав оборудования комммутации IMS, версии ПО 20, применяемого на сети связи общего пользования на базе протокола IP в качестве оборудования коммутации IMS сетей с поддержкой функций устройств контроля, авторизации, управления, тарификации и маршрутизации мультимедийных сессией в сети подвижной радиотелефонной связи стандарта LTE, производства Nokia Solutions and Networks Оу, Финляндия.

Методика разработана в соответствии с рекомендацией РМГ 51-2002 ГСП Документы на методики поверки средств измерений. Основные положения.

Объектом метрологического контроля при поверке является система измерений длительности соединений, входящая в состав вышеназванного оборудования.

Цель поверки - определение действительных значений метрологических характеристик (MX) СИДС и предоставление документа о возможности ее эксплуатации.

Поверку СИДС осуществляют один раз в два года метрологические службы, которые аккредитованы в системе Росаккредитации на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности.

1 Операции поверки

При проведении поверки должны производиться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

+

-

2 Опробование

7.2

+

+

3 Определение метрологических характеристик:

пределы допускаемой абсолютной погрешности измерения длительности телефонного соединения;

вероятность неправильного представления исходных данных для тарификации.

7.3

+

+

4 Идентификация программного обеспечения (ПО)

7.4

+

+

Не допускает проведение поверки отдельных измерительных каналов.

При получении отрицательных результатов поверки по какому-либо пункту таблицы 1 поверку СИДС прекращают.

2 Средства поверки

  • 2.1 При проведении поверки должны применяться средства измерений, указанные в таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование и тип рабочего эталона или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

7.2, 7.3

Формирователь - измеритель соединений универсальный СИГМА, СВТН.466961.001 ТУ, диапазон измерений от 1 до 3600 с, основная погрешность ±0,25 с

Примечания

  • 1 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

  • 2 Применяемые средства измерений должны быть утвержденного типа, исправны и иметь действующие свидетельства о поверке.

  • 3 В приложении А приведены характеристики прибора СИГМА и математический аппарат, положенный в основу обработки результатов поверки (испытаний).

  • 4 В приложении Б приведены таблицы результатов поверки.

3 Требования к квалификации поверителей

  • 3.1 К проведению поверки допускаются лица с высшим и среднем техническим образованием:

  • - аттестованные в качестве поверителей систем измерений длительности соединений;

  • - изучившие эксплуатационную документацию СИДС и рабочих эталонов;

  • - имеющие навыки работы с ПЭВМ под управлением операционной системы Linux;

  • - имеющие знания в области сетей связи и систем коммутации, IP-телефонии, а также архитектуры построения сети подвижной радиотелефоной связи (далее -СПРС).

4 Требования безопасности

  • 4.1  Корпус прибора СИГМА должен быть заземлен.

  • 4.2  Рабочее место должно иметь соответствующее освещение.

  • 4.3  При проведении поверки запрещается:

проводить работы по монтажу и демонтажу применяемого в поверке оборудования;

производить работы по подключению и отключению соединительных кабелей при включенном питании прибора СИГМА.

  • 4.4  Процесс проведения поверки не относится к работам с вредными или особо вредными условиями труда.

  • 4.5  Рабочее место поверителя должно соответствовать санитарно-эпидемиологическим правилам и нормативам СанПиН 2.2.2/2.4.1340-03 "Гигиенические требования к персональным электронно-вычислительным машинам и организации работы".

    5

    5.1

Условия поверки

При проведении поверки должны соблюдаться следующие условия:

температура окружающей среды, °C относительная влажность воздуха, % атмосферное давление, кПа (мм рт. ст.)

25 ± 10;

45 - 80;

84,0- 105,7 (630-800).

6 Подготовка к проведению поверки

  • 6.1 Подготовить средства поверки к работе в соответствии с их эксплуатационной документацией.

  • 6.2 Согласовать с организацией, подавшей заявку на проведение поверки, и в ведении которой расположена поверяемая СИДС:

    • 6.2.1  дату и ориентировочное время начала поверки;

    • 6.2.2  получить телефонные номера и учетные данные от 2-х до 16-ти SIP-абонентов: Имя пользователя (Логин), Пароль, SIP URI (Универсальный идентификатор ресурса), Адрес сервера регистрации.

  • 6.3 Перед проведением поверки необходимо провести следующие подготовительные работы:

проверить срок действия свидетельства о поверке прибора СИГМА; разместить на рабочем столе прибор СИГМА и подключить прибор СИГМА к сети электропитания в соответсвии с эксплуатационной документацией;

собрать схему измерений в соответствии с рисунком 1 и эксплуатационной документацией на прибор СИГМА;

откорректировать текущее время прибора СИГМА по времени поверяемого оборудования.

Г Одорудобание коммутации IMS, Версии ПО V20

ФормираОапе/я,-измеритель соединений

X*

< NC ►

Efh man

Одорудобание CMS8200

Nokia IAS (Версия ПО 20)

S-. Е-. I-CSCF/TRCF/

BGCF/MCF/FEE/EATF

Стя

|О|

Оборудование CFX-5OOO (Версия ПО 20)

Рисунок 1- Схема поверки

  • 7 Проведение поверки

7.1 Внешний осмотр

СИДС является виртуальной (функциональной) системой измерений длительности соединений оборудования с измерительными функциями, в связи с этим внешний осмотр оборудования на предмет отсутствия повреждений проводится только при первичной поверке. При проведении осмотра необходимо зафиксировать серийный номер оборудования с измерительными функциями.

Возможности организации информацонно-измерительных каналов между поверяемой СИДС и формирователем-измерителем соединений позволяет осуществлять организацию IP-соединений дистанционно, например, через сеть Интернет. В случае использования методов дистанционных измерений внешний осмотр допускается не проводить.

7.2 Опробование

  • 7.1.1 Опробование производят по схеме в соответствии с рисунком 1:

- включить питание прибора СИГМА, после автоматического запуска операционной системы Linux, на рабочем столе появляются пиктограммы: СИГМА-СИПД, СИГМА-Таксофон, СИГМА-СИДС (рисунок 2), ассоциированные с программным обеспечением sigma.ехе.

V ■

сигмд-силд         терминал

а

wireshark

Текстовый

Броузер                      рединrop

Г^5

Ш     UEJ

Теистоаый          Табличный

процессор           процессор

ч

СИГМЛ-СИДС

Rct;E*p

Просмотр PDF

СИГМАЛоксофон

Руководство по эксплуатации pdf

СИГМА-Понерча

W

Мультимедийный прригрыоотол»

homo

И

Network Servers

СОТСБИ

Рисунок 2

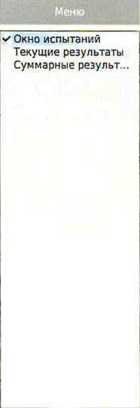

- щелкнуть по пиктограмме СИГМА-СИДС, открывается основное окно соответсву-ющей подпрограммы (см. рисунок 3).

СИГМА-СИДС

ЦСИГМА

ШОРМИРОВАТЕЛЬ-ИЗМЕРИТЕЛЬ УНИВЕРСАЛЬНЫЙ

LZZZZ

Задано:       О

Старт

Стоп

Исходные данные

Испытания

Статистика

Имя испьиания Nev;Expenment_3         ~ J 0’1 Создать

Сохранить Всего этапов

0%

Сделано. О

Статус

Ошибок:      О

Блокировать

Разблокировать

Рисунок 3

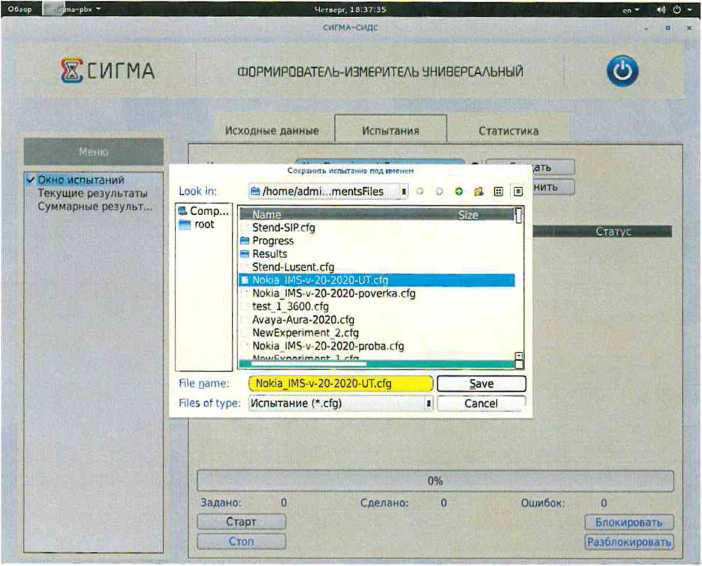

- выбрать имя испытаний или создать новую настройку испытаний, щелкнув по кнопке создать, откроется окно, рисунок 4, в котором можно выбрать ранее созданную настройку или ввести имя в бокс File паше, например, имя СИДС и сохранить, нажав на кнопку Save.

Рисунок 4

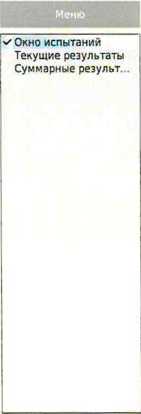

- откроется окно испытаний с сохраненным именем (рисунок 5),

jpr. 19 О1С

СИГНА-СИДС

ШОРМИРОВАТЕЛЬ-ИЗМЕРИТЕЛЬ УНИВЕРСАЛЬНЫЙ

Исходные данные | Испытания         Статистика

ЦСИГМА

Имя испытания Nokia_IMS-v-20-2020-poverka О Создать Сохранить Всего этапов                     4

Исх                 Вх             Индикация           Статус

0%

Задано:       0

Сделано:

0

Ошибок:      0

Старт

Блокировать '

С гоп

: Разблокировать!

Рисунок 5

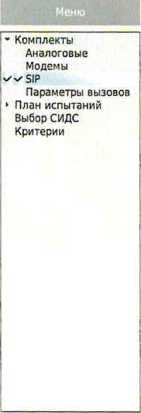

- щелкнуть по вкладке Исходные данные и выбрать опцию Комплекты\81Р (рисунок 6) и в соответствующих боксах ввести собственные и вызываемые телефонные номера, полученные от оператора;

Понедельник. 16:32:16

«4 О -

СИГМА-СИДС

^СИГМА

ФОРМИРОВАТЕЛЬ-ИЗМЕРИТЕЛЬ УНИВЕРСАЛЬНЫЙ

Исходные данные

— Комплекты

Блок/Рнзбл

Настроить

Испытания

Статистика

Е

Е

е

Е

Е

Е

Е

а

Е

R

Е

Е

1

2

  • 3

  • 4

  • 5

  • 6

  • 7

  • 8

  • 9

  • 10

11

12

  • 13

  • 14

  • 15

  • 16

Собственный номер +79163911001 J

| +79168911002

( +79168911003 J f +79168911004 J ( +79168911005 J ( +79168911006 J ‘.'+79168911007 j >79168911008 j (+79168911009 j ■' +79168911010 J >79168911011 ' .'+79168911012 J >79168911013 J ( +79168911014 ) >79168911015 j >79168911016 J

Вызываемый номер

-79168911002 3

~+791689110б1~

+79168911004 +79168911003 +79168911006

+79168911005

+79168911008 +79168911007

+ 7916891101> +791689'1009

+79168911012

+79168911011 ~

-79168911014

+79168911013

+79168911016

+79168911015

№ Роль

2 1

ИСХ I

1 1

ВХ 1

4     1

ИСХ I

3 I

ВХ 1

6 1

ИСХ 1

5    • ВХ 1

8 1

ИСХ 1

7     1

ВХ 1

ю 1 исх 1

9 1

ВХ .

12 I

ИСХ Г

11 1

ВХ 1

14   1

ИСХ 1

13  •

ВХ 1

16 1

ИСХ 1

15 I

ВХ II

Рисунок 6

- щелкнуть вкладку Настроить и для каждого комплекта ввести учетные данные SIP-абонента: Имя пользователя (Логин), Пароль, SIP URI (Универсальный идентификатор ресурса), Адрес сервера регистрации (рисунок 7);

сигмк-сидс

Номер комплекта

,Ь УНИВЕРСАЛЬНЫЙ

Пароль

Rea Ini

Имя пользователя

Make call sip URI

( sip:msk.irns.mts.fj

. sip:213.87.252.34)

(sip:+7916891100j

Статистика

энный номер

3911001 ;

3911002 )

3911003 )

Use IMS

3911004 (

3911005 J

3911006 )

3911007 J

3911008 3

3911009 j

3911010 )

Настроить

£

Е

Е

Е

Е

3911011

  • 12 >79168911012>

  • 13 (+79168911613 ~)

  • 14 >79168911014

  • 15 >79168911015

  • 16 ( +79168911016 j

Вызываемый номер +79168911002 + 79168~91100T ~ +79168911004 +791689П003' +79168911006 +79163911005 + 79168911008 -79168911007

- 79168911010 +79168911009 -79163911012 +2916891'1011 +79168911614 ' +79168911013 +79'168911016~~

+79168911015~j

Роль

2

1 ИСХ 1

1

I ВХ 1

4

I ИСХ 1

3

1 ВХ 1

6

1 ИСХ 1

5

■ ВХ ■

8

| ИСХ 1

7

1 ВХ 1

10

1 ИСХ 1

9

1 ВХ 1

12

| ИСХ 1

11

| ВХ 1

14

| ИСХ 1

13

1 ВХ 1

16

I ИСХ 1

15

■ ВХ ■

Рисунок 7

- щелкнуть вкладку План испытаний (рисунок 8) и в диалоговое окно Выбор этапа ввести длительность телефонного соединения и количество соединений на этапе. Для опробо-

вания создается один этап, а для поверки - 3 этапа в соответствии с таблицей 2. В окне Параметры испытания\Комплекты выбрать опцию SIP;

СИГМА-СИДС

^СИГМА

меню

  • - Комплекты

Аналоговые Модемы SIP Параметры вызовов

  • - План испытаний

Режим испытаний Выбор СИДС Критерии

ФОРМИРОВАТЕЛЬ-ИЗМЕРИТЕЛЬ УНИВЕРСАЛЬНЫЙ

Исходные данные

Испытания

Статистика

Параметры испыгания                       - ---

Комплекты Аналоговые i SIP Configuration

Г) Старт со сдвигом.мс ' 100

Период между соединениями.с 6

Синхронный режим

Отложенный старт

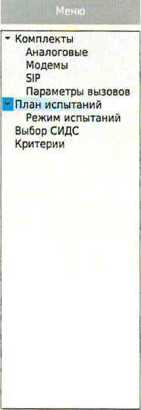

Рисунок 8 - Исходные данные/ План испытаний (опробование)

Таблица 2

Длительность телефонных соединений, с

Количество телефонных соединений

Опробование

Первичная поверка

Периодическая поверка

10

16

3600*

8

-

600

16

16

1

300

300

* При невозможности установления длительности соединения, равной 3600 с, установить максимально возможную длительность, указанную оператором связи

При необходимости можно сделать дополнительные настройки: Старт со сдвигом и изменить время между сессиями.

Перейти на вкладку Испытания и нажать клавишу Сохранить.

Для старта опробования необходимо нажать на кнопку Старт, прибор Сигма автоматически выполнит программу опробования.

После выполнения программы необходимо запросить у оператора учетный файл и скопировать его в прибор Сигма в папку Sigma-ATC с именем испытания (Nokia_IMS_v20).

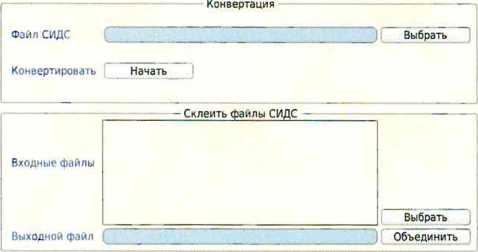

Перейти в меню Статистика/Конвертация и выбрать или создать конвертор, рисунок 9, для автоматического расчета результатов опробования и способ расчета, рисунок 10.

Обэор Щюпа-рЬ* ”

Чсгвсрг. 18:32:53

СИГМА-СИДС

ФОРМИРОВАТЕЛЬ-ИЗМЕРИТЕЛЬ УНИВЕРСАЛЬНЫЙ

^СИГМА

Файл испытания         Имя __

Обзор Hj^enj-pb» ”

Исходные данные

Испытания

Статистика

Файл результат (__ Имя _

Выбранная СИДС

из библиотеки утвержденных СИДС

из библиотеки СИДС

I______J

__Выбрать _

Редактор

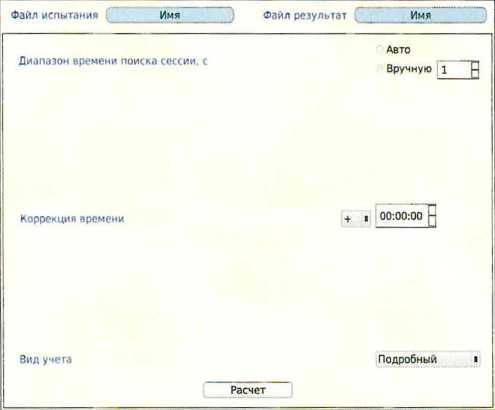

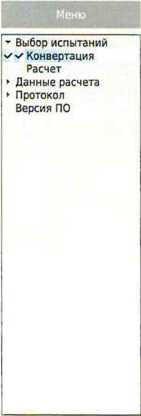

Рисунок 9

Четверг. 13:33:25

СИГМА-СИДС

ЦСИГМА

ФОРМИРОВАТЕЛЬ-ИЗМЕРИТЕЛЬ УНИВЕРСАЛЬНЫЙ

Исходные данные       Испытания         Статистика

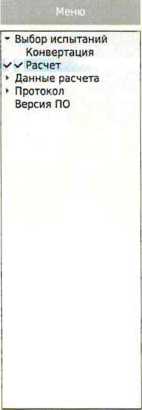

Рисунок 10

Оценить результаты опробования (успешно, неуспешно):

а) при успешном результате опробования (погрешность СИДС для каждой сессии не превышает ±1 с, конвертация учетного файла успешна) поверка продолжается;

б) при неуспешном результате (погрешность СИДС хотя бы одной сессии превышает ±1 с, или конвертация учетного файла не успешна), поверка прекращается до устранения неисправности.

7.3 Определение метрологических характеристик (MX)

  • 7.3.1 Определение MX проводят на репрезентативных выборках комплексным (сквозным) методом, суть которого заключается в многократной подаче на вход испытываемого оборудования сигнала эталонной длительности телефонного соединения, а по средствам отображения информации (дисплей или учетные файлы) определяют длительности каждого соединения, измеренные СИДС, с дальнейшей обработкой и оценкой метрологических характеристик (MX).

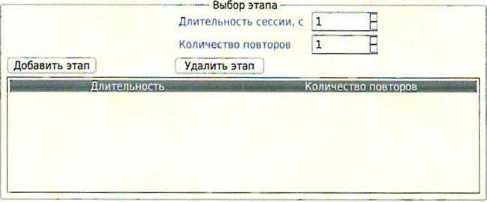

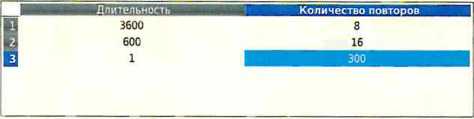

7.3.1.2 Для определения MX создается 3 этапа, рисунок И, в соответствии с таблицей 2, аналогично пункту 7.2.

«о -

Четверг. 19:10:17

СИГМА-СИДС

тОРМИРОаАТЕЛЬ-ИЗМЕРИТЕЛЬ УНИВЕРСАЛЬНЫЙ

gCHTMA

Синхронный режим

Исходные данные

Испытания

Статистика

Количество повторов

1

в

1

__Е

Добавить этап

Выбор этапа — Длительность сессии, с

Удалить этап

— Параметры испытания

SIP Configuration

Комплекты SIP

О Старт со сдвигом.мс 100 р    Период между соединениями.с 3

Отложенный старт

0:00

ТЕ

Е

Рисунок 11 - Исходные данные/ План испытаний (определение MX)

Процедуру испытаний прибор Сигма выполняет автоматически - формирует необходимое количество телефонных соединений различной длительности одновременно по всем доступным абонентским каналам (от 2-х до 16-ти)

7.3 Идентификация программного обеспечения

Идентификационные данные программного обеспечения определяются при участии обслуживающего СИДС технического персонала в соответствии с эксплуатационной документацией на оборудование с измерительными функциями.

Поверитель должен зафиксировать версию программного обеспечения поверяемого оборудования и идентификационные данные ПО.

Результаты поверки считать положительными, если идентификационные данные соот-ветсвуют данным, представленным в таблице 3.

Таблица - Идентификационны данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименовании ПО

NTAS 2О.хххх

Номер версии (идентификационный номер) ПО

20.x

8 Обработка результатов измерений

  • 8.1 Обработка результатов измерений по п. 7.2 и определение MX по п. 7.3 производится полностью автоматически в приборе СИГМА по соответствующей программе.

  • 8.3 Результаты поверки СИДС считаются положительными, если для всех соединений погрешность измерения длительности не превышает предельное значение и отсутствуют потери вызовов из-за неправильного определения номера автоабонента или автоответчика.

  • 8.4 Результаты поверки СИДС считаются отрицательными, если хотя бы для одного соединения погрешность измерения длительности превышает предельное значение и имеется потеря вызовов из-за неправильного определения номера автоабонента или автоответчика.

  • 8.5 При отрицательных результатах поверки СИДС после устранения причин проводится повторная поверка в объеме первичной поверки.

9 Оформление результатов поверки

  • 9.1 Если СИДС по результатам поверки признана пригодной к применению, то на нее выдается «Свидетельство о поверке», установленной формы.

  • 9.2 Если СИДС по результатам поверки признана непригодной к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности к применению» установленной формы, и ее эксплуатация запрещается.

  • 9.3 Формы «Свидетельство о поверке» и «Извещение о непригодности к применению» оформляются в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г. №1815.

  • 9.4 В обоих случаях составляется протокол поверки в произвольной форме и в качестве приложений прикладываются распечатки таблиц результатов поверки.

Формы таблиц приведены в приложении Б.

  • 9.5 Знак поверки наносится на свидетельство о поверке.

ПРИЛОЖЕНИЕ А

(справочное)

Характеристики прибора Сигма

Математический аппарат обработки результатов испытаний

А.1 Формирователь - измеритель соединений универсальный СИГМА. Общие сведения.

Формирователь - измеритель соединений универсальный СИГМА предназначен для измерений на сетях связи длительности соединения (сеанса связи) и количества (объема) переданной и (или) принятой информации.

Формирователь - измеритель соединений универсальный СИГМА, далее прибор, представляет собой программно-аппаратную систему, состоящую из блока формирователя-измерителя со встроенным управляющим компьютером и пакета специального программного обеспечения СИГМА, версия 2.0, функционирующего в среде Linux.

Прибор может подключаться к поверяемым объектам по аналоговым абонентским линиям или с использованием технологий: Ethernet, GSM, UMTS, LTE.

В процессе работы прибор обеспечивает выполнение функций:

  • - переноса единиц объемов цифровой информации от государственного первичного эталона;

  • - формирования временных интервалов;

  • - измерения временных интервалов;

  • - измерения объемов информации;

  • - статистическая обработка многократных измерений объемов информации и временных интервалов.

Конструктивно оборудование выполнено в виде приборного контейнера, содержащего рабочие ТЭЗы.

Основные MX:

  • - пределы допускаемой абсолютной погрешности формирования длительности

IP соединений в диапазоне от 1 до 3600 с, с            ±0,25;

  • - пределы допускаемой абсолютной погрешности измерения длительности IP соединений в диапазоне от 1 до 3600 с, с                    ±0,25;

  • - погрешность переноса эталонных единиц количества (объемов) информации в диапазоне от 1 байта до 1 Гбайт, байт                      0;

  • - погрешность измерения количества (объемов) информации, принимаемой в IP соединении, в диапазоне от 1 байта до 1 Гбайт, байт ±1;

  • - пределы допускаемой абсолютной погрешности формирования длительности IP

соединений в диапазоне от 1 до 3600 с, с               ±0,25;

  • - пределы допускаемой абсолютной погрешности измерения длительности IP соединений в диапазоне от 1 до 3600 с, с                     ±0,25;

  • - погрешность переноса эталонных единиц количества (объемов) информации в диапазоне от 1 байта до 1 Гбайт, байт                      0;

  • - погрешность измерения количества (объемов) информации, принимаемой в IP соединении, в диапазоне от 1 байта до 1 Гбайт, байт ±1.

А.2 Математический аппарат обработки результатов испытаний

А.2.1 Модель испытаний

Объектом испытаний являются СИ, которые измеряют объем проходящей через них информации, либо длительность осуществляемых соединений или сеансов связи соответственно.

Схема испытания состоит из последовательно осуществляемых опытов, в каждом из которых испытуемое устройство проводит измерение заведомо известного (эталонного) значения длительности или объема информации.

Результатом каждого опыта, то есть наблюдаемым событием, будет погрешность измерения, то есть разность между измеренным и подаваемым на вход эталонным значениями.

Результат считается успешным, если погрешность измерения меньше или равна заданному предельно допустимому значению и неуспешным - в противном случае.

Неуспешным, также, считается измерение, незафиксированное испытуемым устройством.

Обозначим вероятность успешного результата каждого измерения - р, тогда вероятность неуспешного результата q = 1 - р, где р - вероятность появления успешного события, a q - вероятность появления неуспешного события (отказа).

Так как все измерения проводятся в одинаковых условиях - то эти вероятности и q) независимы и одинаковы для каждого опыта. Тогда, число успешных результатов S из п проводимых опытов - является случайной величиной, распределенной по биномиальному закону.

P(S<s) = YS ©рЧ1-р)пЛ        (1)

£—‘к=0

где P(S < s) - вероятность того, что число успешных результатов не превысит вели

чины S,

к - текущее значение величины S.

А.2.2 Критерии завершения испытаний

В ходе проведения испытаний требуется проверить, что оцениваемое значение q < Ро при выбранном значении доверительной вероятности Рдов. Ро - это предельно допустимая вероятность измерений с погрешностью больше заданной.

Вероятность P(S<s) можно рассматривать, как вероятность попадания оцениваемой величины “ц в заданный интервал [0, q], то есть должно выполняться соотношение P(S<s) =

Рдов, или исходя из (1):

С) (1 - Ро)к

(2)

Из соотношения (2) находим s. Фактически это означает, что при вероятности отказа (ошибки измерения), равной Ро. с вероятностью Рдов будут успешными не более s измерений.

Иначе говоря, если в серии из п испытаний число отказов составит не более, чем у = (n - s), то можно утверждать, вероятность неправильной работы контролируемой системы измерений - меньше предельно - допустимой. Обозначим это значение ун.

Аналогично, из соотношения (3), можно определить значение s и, соответственно, у = (n - s), при котором вероятность неправильной работы контролируемой системы измерений окажется больше предельно - допустимой. Обозначим его ув.

(3)

Таким образом, в процессе проведения испытаний, в соответствующие моменты времени, проводится анализ зафиксированного количества ошибок (отказов) у на соответствие границам ун и ув, определенным, в соответствие с (2) и (3) Примеры расчета при разных значениях допустимой вероятности отказа (ошибки измерения) приведены в таблицах А1 и А2.

Если у < ун, то испытания закончены, результат УСПЕШНО;

Если у > у в, то испытания закончены, результат НЕУСПЕШНО;

Если ун < у < у в, то испытания следует продолжать, ДАННЫХ НЕДОСТАТОЧНО.

А.2.3 Точечные и интервальные оценки погрешности

Пусть А - измеряемая величина, тогда оцениваемую нами погрешность обозначим Xi.

Погрешность измерений - случайная величина, значения этой величины можно вычислить для каждого измерения, как разность между значением, измеренным контролируемым оборудованием и истинным (эталонным) значением формируемым прибором Xi = Аизлц - Аэтг

Таким образом, имеем набор значений погрешности измерений от xi до хп.

Погрешность измерений является случайной величиной. На практике, полагают, что эта случайная величина имеет нормальное распределение. Это обусловлено тем, что погрешности измерений складываются из большого числа небольших возмущений, ни одно из которых не является преобладающим. Согласно же центральной предельной теореме сумма бесконечно большого числа взаимно независимых бесконечно малых случайных величин с любыми распределениями имеет нормальное распределение.

Реально, даже воздействие ограниченного числа возмущений, приводит к нормальному распределению результатов измерений и их погрешностей.

А.2.4 Систематическая составляющая погрешности

При многократных измерениях эффективной оценкой математического ожидания для группы из п наблюдений является среднее арифметическое S:

X=-S“=lXi                    (4)

п

Формула (4) - определяет систематическую составляющую погрешности.

А.2.5 Среднеквадратическое отклонение СКО систематической погрешности

Оценка дисперсии будет выражаться:

(5)

Тогда среднеквадратическое отклонение от этого среднего ст определяется, как квадратный корень из выражения (5):

а = # (6)

А.2.6 Доверительный интервал систематической составляющей погрешности

95% - ный доверительный интервал для оцениваемой погрешности задается как:

X = Х ± 1,96 о                         (7)

А.2.7 Доверительный интервал для дисперсии

Величина D - представляет сумму случайных величин и в нашем случае можно

утверждать, что величина D распределена по нормальному закону.

Тогда:

D[O] = ^D2,                       (8)

а среднеквадратическое отклонение будет равно:

(9)

95% - ный доверительный интервал для дисперсии D будет определяться:

D = D + l,96tf#                          (10)

Таким образом, 95% - ный доверительный интервал для СКО систематической погрешности будет ограничен интервалом (у5 — 1,96 сг^; 4- 1,96

А.2.8 Доверительный интервал суммарной погрешности

Доверительный интервал, в котором находится значение суммарной погрешности за-

дается формулой:

Atmin ХСум Atmax,                        (11)

или

AVmin< ХСум< AVmax.                   (12)

Min и шах - это минимальное и максимальное значения погрешности измерения длительности сессии или объема переданного файла, в зависимости от вида испытаний.

А.2.9 Оценка вероятности неправильной работы контролируемого оборудования

Оценка вероятности неправильной работы контролируемого оборудования производится исходя из зафиксированных на конец испытаний значений п (общее число проводимых опытов) и у (количество отказов) по формулам (2) и (3).

Вероятность отказа Ротк будет принадлежать диапазону:

Рн<Ротк<Рв,                           (13)

где Рн и Рв соответственно нижняя и верхняя границы вероятности отказа.

Эти границы, в свою очередь, могут быть найдены из уравнений (14) и (15) при внесе

нии в них соответствующих значений п и у и Рдов = 0,95.

У'

(14)

(15)

В таблицах А1 и А2 представлены число необходимых испытаний для вероятности ошибок Ро= 0,01 и Ро= 0,0001.

Таблица А1 - Вероятность ошибки Ро = 0,01

Число испытаний

Успешно, если число ошибок меньше или равно

Неуспешно, если число ошибок больше

299

1

6

473

2

9

628

3

11

773

4

13

913

5

14

1049

6

16

1182

7

18

1312

8

19

1441

9

21

1568

10

22

1693

11

24

1818

12

25

1941

13

27

2064

14

28

2185

15

30

2306

16

31

Таблица А2 - Вероятность ошибки Ро = 0,0001

Число испытаний

Успешно, если число ошибок меньше или равно

Неуспешно, если число ошибок больше

29956

1

6

47437

2

9

62956

п Э

И

77535

4

13

91533

5

14

105128

6

16

118422

7

18

131479

8

19

144344

9

21

157049

10

22

169619

И

24

182072

12

25

194422

13

27

206682

14

28

218861

15

30

230968

16

31

ПРИЛОЖЕНИЕ Б

(справочное)

Таблицы результатов поверки

Таблица Б1 - Итоговые результаты

№ этапа

Длительность, L, с

Количество соединений

Количество ошибок измерений

Количество пропущенных соединений

Результат этапа

1

1

300

2

600

16

3

3600

8

Итог

324

Таблица Б2 - Погрешность

№ этапа

Длительность, L, с

Систематическая составляющая погрешности

СКО систематической составляющей погрешности

1

1

2

600

п

3

3600

Таблица БЗ - Доверительные интервалы

Вероятность отказа min

Вероятность отказа max

Суммарная составляющая min

Суммарная составляющая max

Систематическая составляющая min

Систематическая составляющая max

СКО систематической составляющей погрешности min

СКО систематической составляющей погрешности max

ПРИЛОЖЕНИЕ В

(справочное)

Описание формата файла тарифной информации

Наименование шаблона конвертора - Nokia_IMS_v20.cfg

Для того, чтобы файл подробного учета, полученный от системы измерений длительности соединений, был корректно импортирован программным обеспечением прибора СИГМА необходимо определить и описать его структуру.

Данные подробного учета, полученные от СИДС IMS_v20_Nokia, представляют собой набор небольших текстовых файлов. Для дальнейшего использования их необходимо объединить в один файл. Это обеспечивается программными средствами ПО СИГМА (окно: СТАТИСТИКА/Конвертация/Склеить файлы СИДС) или любыми сторонними средствами.

Полученный объединенный файл имеет текстовый формат и тегированную структуру. Каждому соединению в учетном файле соответствует блок текстовых строк, называемый запись, и начинающийся набором символов SUBSCRIBER IDENTITY AND NUMBERS.

Программное обеспечение прибора СИГМА импортирует четыре поля из каждой записи файла учета:

  • • Номер вызывающего абонента занимает первые 11 знаков в поле MTCcallingnumber;

  • • Номер вызываемого абонента занимает первые 11 знаков в поле MTC called number;

  • • Дата и время начала соединения содержатся в поле MTC charging start time, в формате ГОД-МЕС-ДЕН ЧАС:МИН:СЕК;

  • • Продолжительность соединения, в секундах содержатся в поле MTC term mcz duration,

в формате d:CEK.

Полученный после конвертации файл имеет расширение csv и может быть открыт для финальной обработки в программе Excel или подобной.

Каждая строка содержит информацию об одном соединении.

Поскольку полученный файл содержит записи не только о тех соединениях, которые были реализованы с прибора СИГМА, но и о соединениях, устанавливаемых другими абонентами, то на первом этапе, следует провести фильтрацию, оставив только строки, в которых содержится записи о соединениях, инициированных прибором СИГМА. Это осуществляется встроенными средствами программы Excel или подобной, применяя аппарат текстовых фильтров к столбцам, содержащим номера вызывающих и вызываемых абонентов.

Дополнительно также следует модифицировать столбцы, содержащие номера вызывающего и вызываемого абонентов, обеспечив представление абонентских номеров в формате: +7 ХХХХХХХХХХ. Это обеспечивается опцией "замена".

Значения столбца "Duration" выражены в секундах, поэтому следует каждое значение этого столбца умножить на 1000, чтобы эти значения были выражены в миллисекундах.

Полученный файл сохранить в формате csv и скопировать в прибор СИГМА в каталог: home/administrator/sotsbi/sigma_ats/SIPD.

Пример представления файла учета представлен на рисунке 1.

А      В

С

D

Е

F

G

H

1

J

1 Call Type Service

Subscriber

Called party

Start time

Stop time

Duration

input bytes Output bytes

2

+79168911009

+79168911010

21.08.202018:17:28.000

21.03.202018:17:38.000

10000

0

0

3

+79168911013

+79168911014

21.08.202018:17:28.000

21.08.2020 18:17:38.000

10000

0

0

4

+79168911003

+79168911004

21.08.2020 18:20:26.000

21.08.2020 18:20:36.000

10000

0

0

5

+79168911005

+79168911006

21.08.2020 18:20:26.000

21.08.202018:20:36.000

10000

0

0

6

+79168911011

+79168911012

21.08.202018:20:26.000

21.08.2020 18:20:36.000

10000

0

0

7

+7916S911015

+79168911016

21.08.202018:20:27.000

21.08.2020 18:20:37.000

10000

0

0

3

+79168911009

+79168911010

21.08.202018:20:27.000

21.08.2020 18:20:37.000

10000

0

0

9

+79168911013

+79168911014

21.08.2020 18:23:16.000

21.08.202018:23:26.000

10000

0

0

Рисунок 1

Пример записи в учетном файле:

Первая строка приведенного файла интерпретируется ПО прибора СИГМА следующим образом:

абонент с номером +79168911009 инициировал телефонное соединение с абонентом +79168911010, дата и время начала которого зафиксирована в файле, как 21 августа 2020 г. 18 ч, 17 мин 38.000 с, а продолжительность соединения - 10 000 миллисекунд (10 с).

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в документе

Номер документа

Входящий

номер сопроводительного документа

Подпись

Дата

измененных

заме

ненных

новых

аннулированных

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
