Государственная система обеспечения единства измерений Измеритель комбинированный ТАММ-20

Методика поверки

МП 43-221-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая методика распространяется на измеритель комбинированный ТАММ-20 (в дальнейшем прибор), предназначенный для измерения разности давлений воздуха, скорости воздушного потока и температуры воздуха и устанавливает порядок проведения первичной и периодической поверок.

Межповерочный интервал - 1 год.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на следующие нормативные документы:

ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока.

ПР 50.2.006-94 ГСИ. Порядок проведения поверки средств измерений.

3 ОПЕРАЦИИ ПОВЕРКИ
  • 3.1 При поверке проводят следующее операции:

    • 3.1.1 Внешний осмотр (8.1);

    • 3.1.2 Опробование (8.2);

    • 3.1.3 Определение абсолютной основной погрешности при измерении разности давлений воздуха ( 8.3 );

    • 3.1.4 Определение абсолютной основной погрешности при измерении скорости воздушного потока ( 8.4 );

    • 3.1.5 Определение абсолютной основной погрешности при измерении температуры воздуха (8.5).

  • 3.2 Если при выполнении хотя бы одной из операций по 3.1 будет установлено несоответствие прибора требованиям технической документации, прибор бракуют.

4 СРЕДСТВА ПОВЕРКИ
  • 4.1 При проведении поверки должны быть применены следующие средства поверки:

  • - микроманометр МКВ-250-0,02. Диапазон измерения (0-205 ) кПа, кл. точности 0,5; -прибор ППР-2М. Диапазон измерения (0-130) кПа, относительная погрешностьО.З %;

  • - устройство для создания перепада давления в диапазоне (0,005-20,0) кПа;

  • - установка ротационная РУ-ЗМ. Диапазон (0,05 - 20,0) м/с, абсолютная погрешность (0,02+0,02V) м/с, где V - скорость воздушного потока, м/с;

-термометр ТЛ-4-1. Диапазон измерения (0-55 ) °C, цена деления 0,1 °C;

-термометр ТЛ-4-2. Диапазон измерения (50-100 ) °C, цена деления 0,1 °C;

  • - барометр БАММ-1. Диапазон измерения ( 600-800 ) мм.рт.ст., цена деления.

-барометр БАММ-1. Диапазон измерения ( 600-800) мм.рт. ст., цена деления

1 мм рт.ст.;

- термостат типа UTU-2/77. Диапазон воспроизводимых значений температуры (0-100) °C.

  • 4.2 Допускается применение других средств поверки, удовлетворяющих требованиям настоящей методики.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При поверке соблюдают требования безопасности, указанные в руководстве по эксплуатации прибора и эксплуатационной документации на средства поверки.

  • 6 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЯ

    • 6.1 К проведению поверки допускают лиц, изучивших руководство по эксплуатации на поверяемый прибор, эксплуатационную документацию на средства поверки и прошедших обучение в качестве поверителей средств измерений.

  • 7 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

    • 7.1 Поверку проводят при следующих условиях:

      -температура окружающего воздуха, 0 С.....................................20±5;

      -относительная влажность не более, %........................................80;

      -атмосферное давление, кПа.............................................. 84 -106,7;

-отсутствие в окружающем воздухе агрессивных газов и паров;

-измерение температуры должно проводиться на месте размещения средств поверки на расстоянии не более 0,5 м;

-поверяемый прибор и микроманометр должны находиться на одном уровне.

  • 7.2 Приборы перед поверкой должны находиться в условиях по 7.1 не менее

30 мин.

  • 7.3 Перед поверкой должны быть выполнены подготовительные работы, указанные в руководстве по эксплуатации прибора и эксплуатационной документации на средства поверки.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр.

    • 8.1.1 При внешнем осмотре должно быть установлено:

-соответствие комплектности прибора требованиям руководства по эксплуатации;

-отсутствие механических повреждений, загряз нений штуцеров, стекла;

-четкая фиксация переключателей;

-возможность настройки на «нуль».

  • 8.2 Опробование

    • 8.2.1 Проверьте степень разряда аккумулятора в соответствии с 5.2.1 руководства по эксплуатации на прибор.

    • 8.2.2 Проверьте работоспособность прибора в соответствии с 6.1.3 руководства по эксплуатации на прибор.

  • 8.3 Определение абсолютной основной погрешности при измерении разности давлений воздуха

8.3.1 Соберите схему согласно рисунку 1

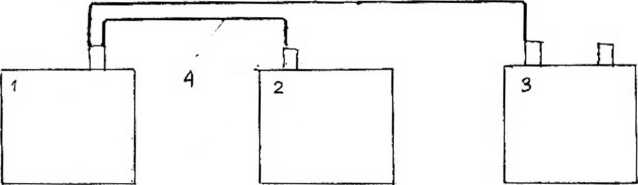

Рисунок 1 - Схема поверки прибора в режиме микроманометра

  • 1- устройство создания разности давлений:

  • 2- Образцовы ими кроманомстр;

  • 3- поверяемый прибор в режиме микроманометра;

  • 4- шланги.

  • 8.3.2 С помощью устройства разности давлений задают разность давлении последовательно в четырех точках, равномерно расположенных в каждом из дв\\ диапазонов применений.

  • 8.3.3 Регистрацию показаний образцовою микроманометра и поверяемою нриоил. режиме микроманометра производят при повышении давления и в тех же ючках :ipi понижении давления.

  • 8.3.4 Рассчитываю! основную погрешность прибора по формуле

А ~ ! '^ij " ' nijlmux .                                         t I »

I

где Pij показание поверяемого прибора в i-точке j-диапазона. 1 la:

Po)j ••• показание образцового микроманометра в i-точке j-диапазона. 11а

  • 8.3.5 Абсолютная основная погрешность в каждой точке каждого диапазона не до.гжш превышать ± (35 + О.О25Р). где 5-значение единицы наименьшего разряда.Па. Р-значенис измеряемой разности давлений. Па.

  • 8.4 Определение абсолютной основной погрешности при измерении скориои воздушного потока.

    • 8.4.1 Устанавливают первичный преобразователь прибора в ро i аниони\ю \сiлникк■ РУ-ЗМ.

    • 8.4.2 Приводя т установку в действие, задавая необходимую скороеть движения первичного преобразователя и регистрирую! показания поверяемого прибора.

    • 8.4.3 Поверку проводят в следующих точках диапазона измерений:

( 0.3±0.1 ); ( 0,7±(),2 ): (1.3±0,2 ); (2,()±О.З): (4.(Ш).5); ( 8±1 ): (12 ± 1 ); ( 1 5 i I ). (Н. |, м В каждой точке проводят не менее трех измерений и рассчитываю! среднее арифметическое значение.

8.4.4()сновную погрешность рассчитывают в каждой точке по формую

Л<>ч = IVv/. - V„||П;1Ч ,                                    (2)

где Vv; - v значение скорос ти воздушного потока, зарегистрированное приборам X-точке, м/с:

V3x~ значение скорости воздушного потока, задаваемое на установке РУ-ЗМ в Х-точке, м/с, путем задания скорости*Движения первичного преобразователя.

  • 8.4.5 Абсолютная основная погрешность прибора при измерении скорости воздушного потока в каждой точке диапазона измерений не должна превышать ± ( 0,05+ 0,06V ), где V- значение скорости воздушного потока, м/с.

  • 8.5 Определение абсолютной основной погрешности при измерении температуры воздуха

  • 8.5.1 Устанавливают в термостат первичный преобразователь прибора и термометр ТЛ-4.

  • 8.5.2 Задают в термостате температуру, соответствующую одному из интервалов:

0-5;     20-30;      50-65;      80-95 °C.

  • 8.5.3 После установление теплового равновесия выполняют измерение температуры одновременно поверяемым прибором и термометром ТЛ-4. В каждой точке выполняют не менее 3 измерений.

  • 8.5.4 Основную погрешность рассчитывают по формуле

(3)

1 °C.

где tmn - m-показание поверяемого прибора в п-точке, °C;

ton — показание образцового термометра в п-точке, °C.

8.5.5 Абсолютная основная погрешность прибора в каждой точке не должна превышать

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Результаты поверки заносят в протокол произвольной формы.

  • 9.2 Прибор, удовлетворяющий требованиям настоящей методики, признают пригодным к применению.

  • 9.3 При положительных результатах первичной поверки в руководстве по эксплуатации прибора производят отметку о поверке. При положительных результатах периодической поверки выдается свидетельство о поверке в соответствии с ПР 50.2.006-94.

  • 9.4 При отрицательных результатах поверки прибор бракуют, в обращение не допускают, свидетельство о поверке аннулируют, оттиски клейма в руководстве по эксплуатации гасят, выдают извещение о непригодности прибора с указанием причин неисправности, а в руководстве по эксплуатации указывают: «к применению не пригоден, подлежит ремонту».

Зав.лабораторией УНИИМ

В. В. Казанцев
