Методика поверки «ГСИ. Генераторы инфранизкочастотные высоковольтные серии VLF моделей 20,28, 40, 60 и 80» (Код не указан!)

Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

•

Методика поверки

Москва 2010 г.

ОГЛАВЛЕНИЕ

Раздел                                                     стр.

Введение

• 1. Операции поверки

• 2. Средства поверки

• 3. Требования безопасности

• 4. Условия проведения поверки

• 5. Подготовка к поверке

• 6. Проведение поверки

• 7. Оформление результатов поверки

Настоящая методика устанавливает методы и средства первичной и периодических поверок генераторов инфранизкочастотных высоковольтных серии VLF моделей 20, 28. 40. 60 и 80 (далее - генераторы), изготовленных фирмой «SebaKMT», Германия

Генераторы предназначены для формирования высоких напряжений специальной формы частотой 0,1 Гц.

Основная область применения: проверка электрической прочности изоляции кабельных изделий в условиях производства и эксплуатации.

Таблица 1. Операции поверки

Таблица 2. Средства поверки.

Примечание. Вместо указанных в таблице 2 эталонных и вспомогательных средств поверки, разрешается применять другие аналогичные, обеспечивающие измерение с требуемой точностью. Все средства измерений должны быть поверены.

- К проведению поверки допускаются лица, изучившие инструкцию по эксплуатации генератора и имеющие допуск к эксплуатации электроустановок напряжением выше 1 кВ.

- Для электропитания генераторов следует использовать розетки с защитным заземлением.

Поверка производиться при нормальных условиях по ГОСТ 25176:

• — температура (2О±5) °C;

• — влажность (65± 15)%;

• — атмосферное давление (100±4) кПа или (75О±ЗО) мм. рт. ст.;

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого генератора следующим требованиям:

• — комплектности генератора в соответствии с инструкцией по эксплуатации, включая саму инструкцию по эксплуатации и методику поверки;

• — все элементы подключения должны обеспечивать надежность фиксации;

• — не должно быть механических повреждений корпуса, лицевой панели, органов управления. все надписи на панелях должны быть четкими и ясными;

• — все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми;

При наличии дефектов поверяемый генератор бракуется и подлежит ремонту.

Перед поверкой должны быть выполнены следующие подготовительные работы:

• — проверены документы, подтверждающие электрическую безопасность:

• — проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75;

• — средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их инструкциям по эксплуатации;

• — поверяемый генератор подключен в соответствии с инструкцией по эксплуатации.

6. 1. Проверяемые метрологические характеристики

Таблица 3. Проверяемые характеристики и предельно допускаемые значения.

Примечания: U - измеряемое напряжение;

1 - измеряемая сила тока;

е.м.р. - единица младшего разряда дисплея .

6.2 Опробование.

Опробование проводится в следующей последовательности:

• — разместить измерительные приборы на удобном для поверки рабочем месте:

• — подключить на выходе генератора через делитель напряжения осциллограф;

• — подключить на выходе генератора через делитель напряжения осциллограф;

• — включить генератор и осциллограф:

• — считать идентификационные данные встроенного программного обеспечения моделей VLF 28. VLF 40. VLF 60 с их дисплеев, модели VLF 80 - с дисплея кабельной лаборатории Centrix; Убедиться в соответствии считанных данных идентификационным данным, указанным в руководствах по эксплуатации;

• — установить на генераторе время испытания 60 минут, режим переменного напряжения и любое напряжение более 25 % верхнего предела регулировки.

• — включить генератор и осциллограф;

• — проверить выборочно без нагрузки во всем диапазоне регулировки напряжений возможность установки выходного напряжения формы, показанной на рис. 1.

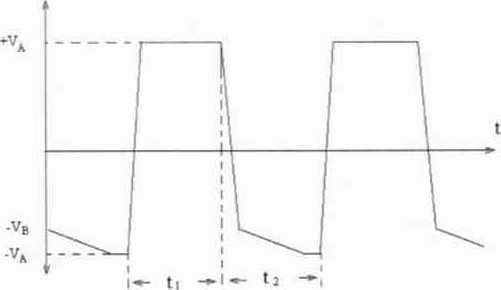

Рис. 1. Форма выходного сигнала генератора.

• - Произвести по осциллографу с помощью курсоров измерение временных и амплитудных параметров сигнала.

• -  Сравнить показания встроенного вольтметра и амплитуд, измеренных по осциллографу, умноженных на коэффициент деления делителя напряжения. Они должны быть примерно равны.

Интервалы времени t| nt? должны быть приблизительно равны, а их сумма составлять 10 с. что соответствует частоте 0.1 Гц. Длительность фронтов должна составлять порядка 2.5 мс. Значения амплитуд положительной и отрицательной полуволн V_A должны быть примерно равны, а величина V_B примерно на 4-5 % меньше. При регулировке форма волны не должна изменяться.

При невозможности установки указанных сигналов или грубых ошибках генератор бракуется и подлежит ремонту.

• 6.3. Операции поверки

6.3.1. Проверка диапазона установки напряжений

• -  подключить на выходе генератора через делитель напряжения мультиметр в режиме измерения постоянного напряжения;

• - установить на генераторе время испытания 60 минут;

• -  включить генератор в режиме постоянного напряжения и мультиметр;

• -  проверить по показаниям мультиметра возможность установки выходного напряжения без нагрузки в точках, соответствующих 12, 25, 50. 75 и 100 % верхнего предела измерения с дискретностью не более 1 %.

При невозможности установки генератор бракуется и подлежит ремонту.

6.3.2. Проверка пределов погрешностей измерений напряжений

Проводится одновременно с проверкой диапазона и дискретности установки напряжений при том же включении приборов.

Если показания встроенного вольтметра отличаются от показаний мультиметра, умноженных на коэффициент деления делителя напряжения более, чем на ± (0,015 U + 10 е.м.р.), генератор бракуется и подлежит ремонту'.

6.3.3. Проверка погрет пости установки частоты.

• — подключить на выходе генератора через делитель напряжения осциллограф:

• — включить генератор и осциллограф:

• — установить на генераторе время испытания 60 минут, режим переменного напряжения и любое напряжение более 25 % верхнего предела регулировки.

Произвести по осциллографу с помощью курсоров измерение временных параметров сигнала. Длительность периода нс должна быть менее 9.9 с и более 10.1 с.

Если указанное условие не выполняется, генератор бракуется и подлежит ремонту.

6.3.4. Проверка погрешности установки времени испытания.

• — подключить на выходе генератора через делитель напряжения осциллограф:

• — включить генератор и осциллограф;

• — установить на генераторе время испытания 10 минут, режим переменного напряжения и любое напряжение более 25 % верхнего предела регулировки;

• — одновременно запустить режим испытания и секундомер;

• — наблюдая за генерируемым сигналом по осциллографу, выключить секундомер одновременно с его исчезновением;

• — измеренный секундомером интервал времени должен быть не менее 599 с (9 мин. 59 с) и не более 601 с (10 мин. 01 с).

Если указанное условие не выполняется, генератор бракуется и подлежит ремонту.

6.3.5. Проверка силы тока и пределов погрешностей его измерений.

• - установить на генераторе время испытания 60 минут;

• -  подключить на выходе генератора мультиметр в режиме измерения постоянного тока через нагрузочный резистор 1 МОм;

• -  установить на генераторе минимальное выходное напряжение;

• -  включить генератор и мультиметр;

• - увеличивая выходное напряжение генератора проверить по показаниям мультиметра возможность установки выходного напряжения с нагрузкой в точках, соответствующих 12, 25. 50, 75 и 100 % верхнего предела измерения тока с допуском до ± 5 %.

Если диапазон силы тока менее указанной в руководстве по эксплуатации, или показания встроенного миллиамперметра отличаются от показаний мультиметра более, чем на ±(0,015 1 + 10 е.м.р.), генератор бракуется и подлежит ремонту.

При положительных результатах первичной поверки на корпус прибора управления наносится поверительная голографическая наклейка, в инструкции по эксплуатации производится запись о годности к применению и (или) выдается свидетельство о поверке.

При положительных результатах периодической поверки на корпус прибора управления наносится поверительная голографическая наклейка, и выдается свидетельство о поверке.

При отрицательных результатах поверки генератор не допускается к дальнейшему применению и выдается извещение о непригодности.

Межповерочный интервал - 1 год.

(В.Д. Авербух)

Ведущий научный сотрудник ФГУП «ВНИИМС»

6
