Методика поверки «КАЛИБРАТОР УНИВЕРСАЛЬНЫЙ Н4-301» (УШЯИ.411648.005 МП)

СОГЛАСОВАНО

КАЛИБРАТОР УНИВЕРСАЛЬНЫЙ Н4-301

УШЯИ.411648.005 МП

(МРБ МП.Ж/-20Ш

РАЗРАБОТЧИК ОАО “МНИПИ”

Руководитель разработки, начальна ^срктора 12 ..............А.С.Ермоленко ..........2018

Исполнитель, инженер-конструктор 2 категории

Т.А. Григорович

...........2018

Нормоконтролер, вед.инженер ОКТДиС

С.К.Лашкова

“.Zc.”.............2018

УШЯИ.411648.005 МП 2

• 1  Операции и средства поверки

• 2  Требования к квалификации поверителей

• 3 Требования безопасности

• 4  Условия поверки и подготовка к поверке

• 5  Проведение поверки

  • 5.1 Внешний осмотр

  • 5.2 Проверка электрической прочности изоляции

  • 5.3 Опробование

  • 5.4 Определение метрологических характеристик

• 6  Оформление результатов поверки

Приложение А Форма протокола поверки

.5 мег.

Настоящая методика поверки (МП) распространяется на калибратор универсальный Н4-301 с модификацией Н4-301/1 ТУ BY 100039847.158-2018 (далее по тексту - калибра гор) и устанавливает ме тодику его первичной и периодической поверок.

Калибратор подлежит первичной поверке при выпуске из производства или после гарантийного ремонта и периодической поверке при эксплуатации и хранении.

Поверка должна проводиться в органах, аккредитованных в данном виде деятельности.

Межповерочный интервал калибратора - 12 мес.

1.1 При проведении поверки должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в таблице 1.1.

Таблица 1.1

I

• S

Продолжение таблицы 1.1

_1енныь

Продолжение таблицы 1.1

Продолжение таблицы 1.1

Продолжение таблицы 1.1

Наименование операции

- определение основной погрешности воспроизведения силы переменного тока

>

- проверка максимального напряжения на нагрузке, определение коэффициента гармоник в диапазонах 200 мА, 2 и 5 А при воспроизведении силы переменного тока

Мультиметр Fluke 8508А

U= от 0,5 мкВ до ±1000 В, погрешность ± (0,0004 - 0,0006) %.

U- от 100 мкВ до 1050 В, погрешность ± (0,008 - 2,0) %, частота от 1 Гц до 1 МГц.

1= от 0,002 мкА до ±20 А, погрешность ± (0,001 - 0,047) %.

1~ от 0,1 мкА до 20 А, погрешность ± (0,042- 0,4) %, частота от 1 Гц до 100 кГц.

Мультиметр Fluke 8508А

U= от 0,5 мкВ до ±1000 В, погрешность ± (0,0004 - 0,0006) %.

U- от 100 мкВ до 1050 В, погрешность ± (0,008 - 2,0) %, частота от 1 Гц до 1 МГц.

1= от 0,002 мкА до ±20 А, погрешность ± (0,001 - 0,047) %.

1~ от 0,1 мкА до 20 А, погрешность ± (0,042- 0,4) %, частота от 1 Гц до 100 кГц.

Вольтметр универсальный В7-72:

- измерение силы переменного тока от 10 мА до 2 А в диапазоне частот от 20 Гц до 5 кГц;

-.пределы допускаемой основной погрешности ±[(0,15 - 0,4) % от 1 + (0,01 - 0,15)% от 1к], где I - значение измеряемого напряжения, В;

1к- конечное значение диапазона измерения, В.

’/  пхни*⁰⁸⁰*

1-----*. Л...ПЦ4СТ*¹*

Продолжение таблицы 1.1

• 2.1 Проведение измерений при проверке и (или) обработке результатов измерений допускают лиц, которые подтвердили компетенцию выполнения поверочных работ.

• 2.2 Поверители должны пройти инструктаж по технике безопасности и иметь группу допуска не ниже III по электробезопасности на право работы с напряжением до 1000 В, группу допуска не ниже IV по электробезопасности на право работы на электроустановках с напряжением выше 1000 В в соответствии с ТКП 181-2009.

• 3.1 При подготовке и проведении поверки калибратора должны соблюдаться требования безопасности, указанные в эксплуатационной документации УШЯИ. 411648.005 РЭ, УШЯИ. 411648.005-01 РЭ.

• 3.2  По требованиям к безопасности калибратор относится к классу защиты I ГОСТ 1ЕС 61010-1-2014.

. Заземление корпуса калибратора обеспечивается через двухполюсную вилку с заземляющим контактом.

• 3.3 Калибратор является источником опасного напряжения до 1000 В. Оповещение оператора о возможном опасном напряжении осуществляется символом ZV в зоне гнезд

‘            3.4 В процессе эксплуатации и ремонта воспрещается:

>           - проводить замену деталей под напряжением;

*           - оставлять без надзора калибратор под напряжением.

3.5 Калибратор не оказывает вредного воздействия на окружающую среду при соблюдении правил эксплуатации, изложенных в эксплуатационной

документации.

• 4.1 При проведении поверки должны быть соблюдены следующие условия:

  (20 ±5) °C; от 30 % до 80 %;

  от 84 до 106 кПа

  (от 630 до 795 мм рт.ст.); (230 ±23) В;

  (50 ± 0,5) Гц.

• - температура окружающего воздуха

• - относительная влажность воздуха

• - атмосферное давление

• - напряжение питающей сети

• - частота питающей сети

• 4.2   Перед проведением поверки калибратор выдержать в условиях, установленных в 4.1 не менее 5 ч.

• 4.3 Средства поверки выдержать в условиях, оговоренных для проведения поверки, и подготовить к работе в соответствии с их эксплуатационной документацией.

• 4.4  При подготовке к поверке калибратора должны быть выполнены подготовительные работы, указанные в руководстве по эксплуатации.

• 4.5 Калибратор обеспечивает работоспособность через 1 мин после включения, а метрологические характеристики - через 1 ч.

• 4.6 При проведении поверки следует использовать принадлежности из состава калибратора.

УШ.ЯИ.411648.005 МП 11

• 5 Проведение поверки

  • 5.1 Внешний осмотр

    • 5.1.1 При проведении внешнего осмотра должно быть установлено соответствие поверяемого калибратора следующим требованиям:

• -  наличие в комплекте соединительных проводов, нагрузок;

• -  наличие и прочность крепления органов управления, четкость фиксации их положения, наличие вставок плавких;

отсутствие механических повреждений;

исправность гнезд, четкость маркировки калибратора.

Калибратор, имеющий дефекты, признается непригодным и направляется в ремонт.

• 5.2 Проверка электрической прочности изоляции

  • 5.2.1  Проверку электрической прочности изоляции проводят в нормальных условиях применения по ГОСТ IEC 61010-1-2014 с помощью установки высоковольтной измерительной (испытательной) УПУ-21 следующим образом:

• - подают испытательное напряжение между соединенными вместе питающими штырями и корпусным штырем вилки сетевой, начиная со значения 230 В (сетевой выключатель должен быть включен);

• - увеличивают испытательное напряжение до значения 1,5 кВ плавно или равномерно ступенями за время от 5 до 10 с.

Изоляция должна находиться под полным испытательным напряжением в течение 1 мин.

Результаты проверки считают удовлетворительными, если при проверке прочности изоляции не произошло пробоя или поверхностного перекрытия. Появления •‘коронного” разряда или предшествующего ему шума не является признаком неудовлетворительного качества изоляции.

• 5.3 Опробование

  • 5.3.1  Опробованием калибратора является проверка способности калибратора воспроизводить напряжение постоянного тока, напряжение переменного тока, силы постоянного тока и силы переменного тока на каждом диапазоне в верхней конечной точке.

Включают калибратор, устанавливают поочередно необходимый режим и диапазон воспроизведения, устанавливают воспроизведение верхнего конечного значения напряжения или тока, нажимают кнопку ПУСК и наблюдают за появлением информации о воспроизведении набранной величины (появление и гашение символа •.

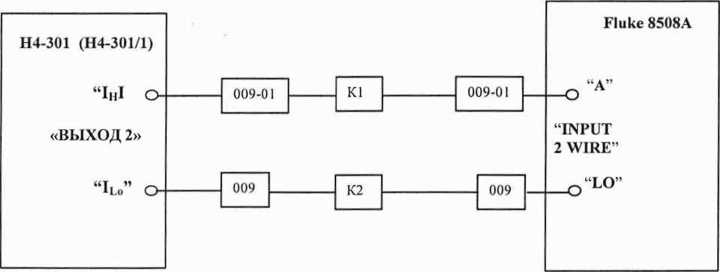

При проверке воспроизведения силы тока на ВЫХОДЕ 2 необходимо устанавливать перемычку.

Результаты опробования считают удовлетворительными, если информация о воспроизведении появляется при проверке каждого диапазона.

Неисправный калибратор признают непригодным и направляют в ремонт.

Л Q ■

gg.. *

УШЯИ.411648.005 МП 12

• 5.4.1 Определение основной погрешности калибратора при воспроизведении напряжения постоянного тока осуществляют путем измерения выходного напряжения калибратора мультиметром Fluke 8508Л следующим образом:

- собирают схему измерения без нагрузки Rh в соответствии с рисунком 5.1;

Н4-301(Н4-301/1) - поверяемые калибраторы;

Fluke 8508А - мультиметр.

Принадлежности из комплекта поверяемого калибратора: Pl, Р2 - перемычки Тгб.626.055;

009-01 - насадка УШЯИ.301539.009-01 (красная);

009 - насадка УШЯИ.301539.009 (черная);

К1 -провод УШЯИ.685611.270-01 (красный);

К2 - провод УШЯИ.685611.270 (черный)

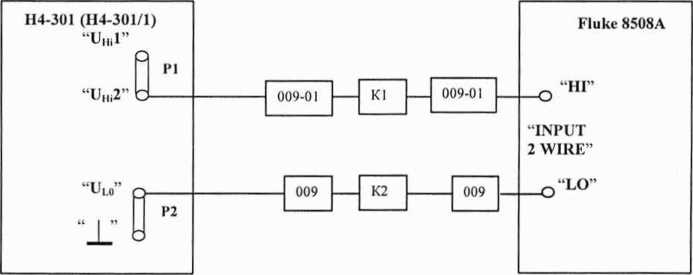

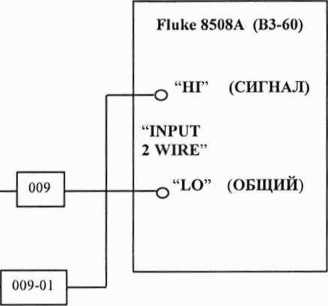

Рисунок 5.1 - Схема соединения приборов для определения основной погрешности в режиме воспроизведения напряжения постоянного и переменного токов

• - устанавливают мультиметр Fluke 8508А в режим измерения напряжения постоянного тока;

• - устанавливают на выходе поверяемого калибратора напряжение в соответствии с таблицей 5.1, фиксируют для каждого из них показание мультиметра Fluke 8508А и вычисляют погрешность AU, В. по формуле

AU = U - U_H3M,

где U - поверяемая точка, В;

U_lUM - показание мультиметра Fluke 8508А, В.

Таблица 5.1

Результаты поверки считают удовлетворительными, если основная погрешность калибратора не превышает значений, указанных в таблице 5.1.

• 5.4.2 Проверку максимального тока нагрузки, определение напряжения шумов и пульсаций в режиме воспроизведения напряжения постоянного тока на диапазонах 200 мВ, 2 и 20 В проводят по методике 5.4.2.1, а на диапазонах 200 и 600 В по методике 5.4.2.2.

5.4.2.1 Проверку максимального тока нагрузки, определение напряжения шумов и пульсаций в режиме воспроизведения напряжения постоянного тока на диапазонах 200 мВ, 2 и 20 В проводят следующим образом:

- собирают схему измерения в соответствии с рисунком 5.2

114-301 (114-301 /1) - поверяемые калибраторы;

Fluke 8508А - мультиметр;

133-60 - вольтметр переменного тока;

Р4830/1 - магазин сопротивлений.

Принадлежности из комплекта поверяемого калибратора:

Pl, Р2 - перемычки Tr6.626.055;

009-01 - насадка УШЯИ.301539.009-01 (красная);

009 - насадка УШЯИ.301539.009 (черная);

004-04 - насадка УШЯИ.301539.009-04 (красная);

004-03 - насадка УШЯИ.301539.009-03 (черная);

К1 -провод УШЯИ.685611.270-01 (красный);

К2 - провод УШЯИ.685611.270 (черный)

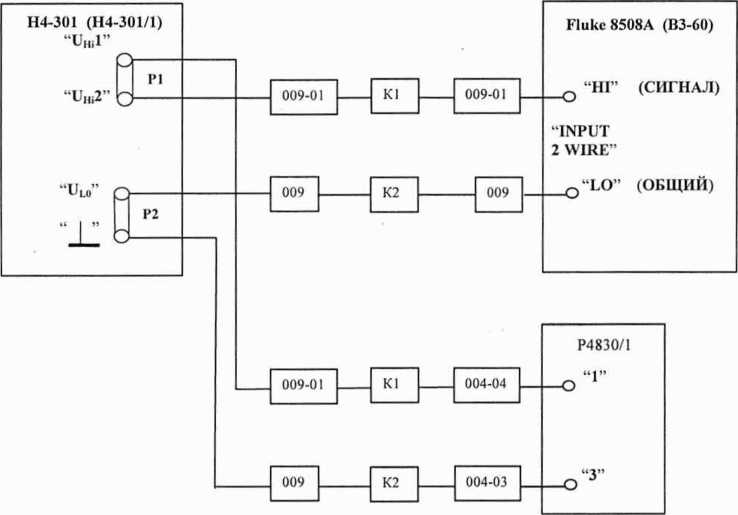

Рисунок 5.2 - Схема соединения приборов для проверки максимального тока нагрузки и определения напряжения шумов и пульсаций калибратора в режиме воспроизведения напряжения постоянного тока на диапазонах 200 мВ, 2 и 20 В.

• - калибратор включают на диапазон 200 мВ, устанавливают на выходе калибратора напряжение значением 200 мВ;

• - устанавливают значение сопротивления магазина равным 20 Ом;

• - определяют основную погрешность калибратора аналогично 5.4.1;

• - подключают вольтметр переменного тока ВЗ-60, измеряют напряжение пульсаций.

Аналогичную проверку проводят на диапазонах 2 и 20 В в точках и при нагрузках, указанных в таблице 5.2.

Таблица 5.2

Результаты проверки считают удовлетворительными, если основная погрешность калибратора и значение напряжения шумов и пульсаций не превышают значений, указанных в таблице 5.2.

• 5.4.2.2 Проверку максимального тока нагрузки и определение напряжения шумов и пульсаций в режиме воспроизведения напряжения постоянного тока на диапазонах 200 и 600 В проводят следующим образом:

- собирают схему измерения в соответствии с рисунком 5.3;

Н4-301(Н4-301/1) - поверяемые калибраторы;

Fluke 8508Л - мультиметр;

ВЗ-60 - вольтметр переменного тока.

Принадлежности из комплекта поверяемого калибратора: Pl, Р2 - перемычки 'Ггб.626.055;

Нагрузка 40 kQ - нагрузка 40 к£1 УШЯИ.465214.005;

Нагрузка 120 к£2 - нагрузка 120 кН УШЯИ.465214.005-01;

009-01 - насадка УШЯИ.301539.009-01 (красная);

009 - насадка УШЯИ.301539.009 (черная);

К1 - провод УШЯИ.685611.270-01 (красный);

К2 - провод УШЯИ.685611.270 (черный)

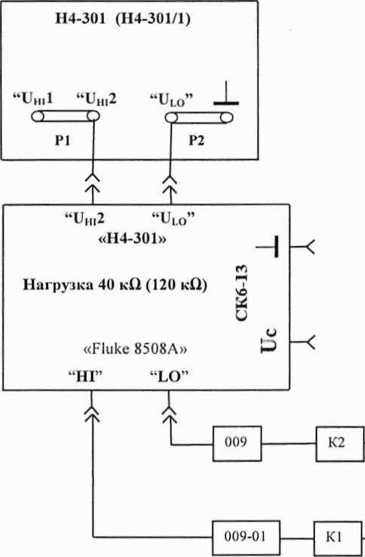

Рисунок 5.3 - Схема соединения приборов для проверки максимздьжгод&вд нагрузки и определения напряжения шумов и пульсаций калибратора/ в режи^ воспроизведения напряжения постоянного тока на диапазонах 200 и 600 рс /              j

информация L и иирмачихмои документа uw»

• - включают нагрузку 40 к£2;

• - калибраторы включают на диапазон 200 В, устанавливают на выходе калибратора напряжение значением 200 В;

• - определяют основную погрешность калибратора в точке 200 В аналогично 5.4.1;

• - подключают вместо мультиметра Fluke 8508А вольтметр переменного тока ВЗ-60 и измеряют напряжение пульсаций.

Аналогичную проверку проводят на диапазоне 600 В при нагрузке 120 к£2.

Результаты поверки считают удовлетворительными, если основная погрешность калибратора при нагрузке, значение напряжения шумов и пульсаций не превышают значений, указанных в таблице 5.2.

• 5.4.3 Определение основной погрешности калибратора при воспроизведении напряжения переменного тока осуществляют путем измерения выходного напряжения калибратора мультиметром Fluke 8508А следующим образом:

• - собирают схему измерения в соответствии с рисунком 5.1;

• - устанавливают мультиметр Fluke 8508А в режим измерения напряжения переменного тока;

• - устанавливают на выходе поверяемого калибратора напряжения и частоты сигналов в соответствии с таблицей 5.3, фиксируют для каждого из них показания мультиметра Fluke 8508А и вычисляют погрешность AU, В, по формуле (1).

  Таблица 5.3

  Конечное значение диапазона измерений, Uk	Поверяемая точка	Частота, f	Пределы допускаемой основной погрешности ±Д
  200 мВ	001,0	20 Гц	0,10 мВ
  		200 Гц	0,10 мВ
  		20 кГц	0,10 мВ
  		40 кГц	0,20 мВ
  	100,0	20 Гц	0,30 мВ
  		200 Гц	0,30 мВ
  		20 кГц	0,30 мВ
  		40 кГц	0,40 мВ
  	200,0	20 Гц	0,50 мВ
  		200 Гц	0,50 мВ
  		20 кГц	0,50 мВ
  		40 кГц	0,60 мВ
  2 В	0,100	20 Гц	0,55 мВ
  		200 Гц	0,55 мВ
  		20 кГц	0,55 мВ
  		40 кГц	2,2 мВ
  	1,000	20 Гц	1,9 мВ
  		200 Гц	1,9 мВ
  		20 кГц	1,9 мВ
  		40 кГц	4,0 мВ
  	2,000	20 Гц	3,4iv
  		200 Гц	3,4/
  		20 кГц	3,4	технической
  		40 кГц	бЖ	J3 и нормативной у <



Продолжение таблицы 5.3

Результаты поверки считают удовлетворительными, если основная погрешность калибратора не превышает значений, указанных в таблице 5.3.

• 5.4.4 Проверку максимального тока нагрузки, способность калибратора работать на емкостную нагрузку в режиме воспроизведения напряжения переменного тока на диапазонах 200 мВ, 2 и 20 В проводят следующим образом:

- собирают схему измерения в соответствии с рисунком 5.4;

Н4-301(114-301/1) - поверяемые калибраторы;

Fluke 8508А - мультиметр;

Р4830/1 - магазин сопротивлений.

Принадлежности из комплекта поверяемого калибратора:

Р1, Р2 - перемычки Tr6.626.055;

Нагрузка 1000 pF - нагрузка 1000 pF УШЯИ.465214.005-03;

009-01 - насадка УИ1ЯИ.301539.009-01 (красная);

009 - насадка УШЯИ.301539.009 (черная);

004-04 - насадка УШЯИ.301539.009-04 (красная);

004-03 - насадка УШЯИ.301539.009-03 (черная);

К1 - провод УШЯИ.685611.270-01 (красный);

К2 - провод УШЯИ.685611.270 (черный)

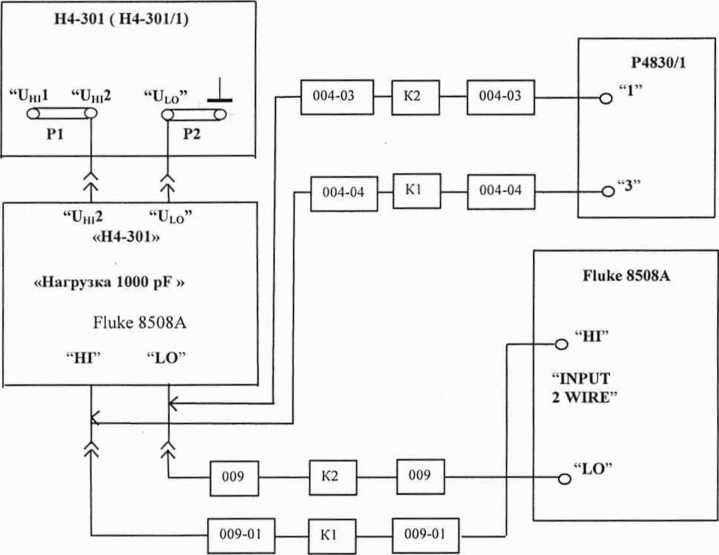

Рисунок 5.4 - Схема соединения приборов для проверки максимального тока нагрузки, способности калибратора работать на емкостную нагрузку в режиме воспроизведения напряжения переменного тока на диапазонах 200 мВ, 2 и 20

Отдел гехнмческой ииформ»»»* м яорйй >ивно>|

• - устанавливают мультиметр Fluke 85О8А в режим измерения напряжения переменного тока;

• - калибратор включают на диапазон 200 мВ, устанавливают на выходе калибратора напряжение значением 200 мВ частотой 1 кГц;

• - устанавливают значение сопротивления магазина равным 20 Ом;

• - определяют основную погрешность калибратора аналогично 5.4.1;

Аналогичную проверку проводят на диапазонах 2 и 20 В в точках и при нагрузках, указанных в таблице 5.4.

Таблица 5.4

Результаты поверки считают удовлетворительными, если основная погрешность не превышает значений, указанных в таблице 5.4.

• 5.4.5 Проверку максимального тока нагрузки, способность калибратора работать на емкостную нагрузку в режиме воспроизведения напряжения переменного тока на диапазонах 200 и 600 В проводят следующим образом:

- собирают схему измерения в соответствии с рисунком 5.5;

УШЯИ.411648.005 МГ1 21

H4-301 (H4-301/1)- поверяемые калибраторы;

Fluke 8508А - мультиметр.

Принадлежности из комплекта поверяемого калибратора: Pl, Р2 - перемычки Тг6.626.055;

Нагрузка 330 pF - нагрузка 330 pF УШЯИ.465214.005-02;

Нагрузка 40 kfi - нагрузка 40 kQ УШЯИ.465214.005;

009 - насадка УШЯИ.301539.009 (черная); KI - провод УШЯИ.685611.270-01 (красный); К2 - провод УШЯИ.685611.270 (черный)

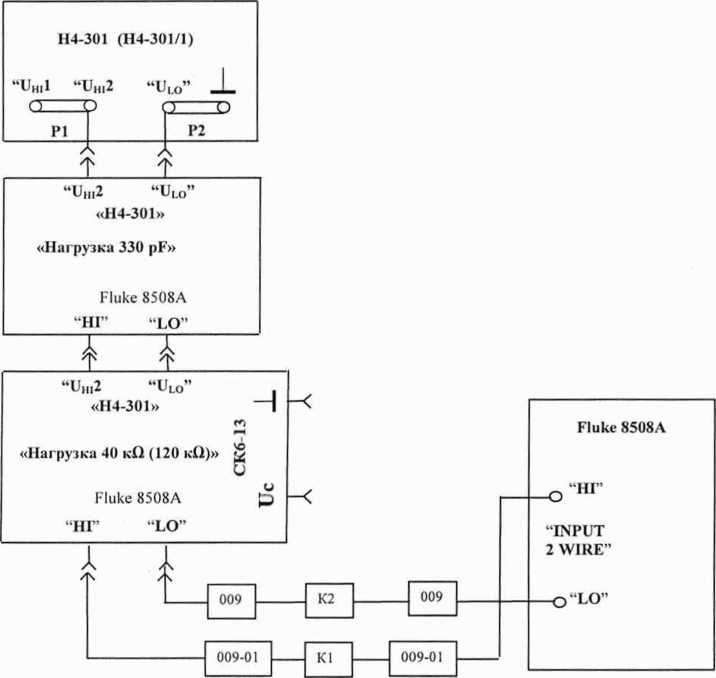

Рисунок 5.5 - Схема соединения приборов для проверки макс нагрузки, способности калибратора работать на емкостную натр воспроизведения напряжения переменного тока на диапазонах 200 и 600

УШЯИ.411648.005 МП 22

• - подключают нагрузки 330 pF; 40 kQ;

• - калибратор включают на диапазон 200 В, устанавливают на выходе калибратора напряжение значением 200 В частотой 1 кГц;

• - определяют основную погрешность калибратора аналогично 5.4.3;

Аналогичную проверку проводят на диапазоне 600 В в точке 600 В частотой 1 кГц при нагрузках 330 pF; 120 kQ.

Результаты поверки считают удовлетворительными, если основная погрешность не превышает значений, указанных в таблице 5.4.

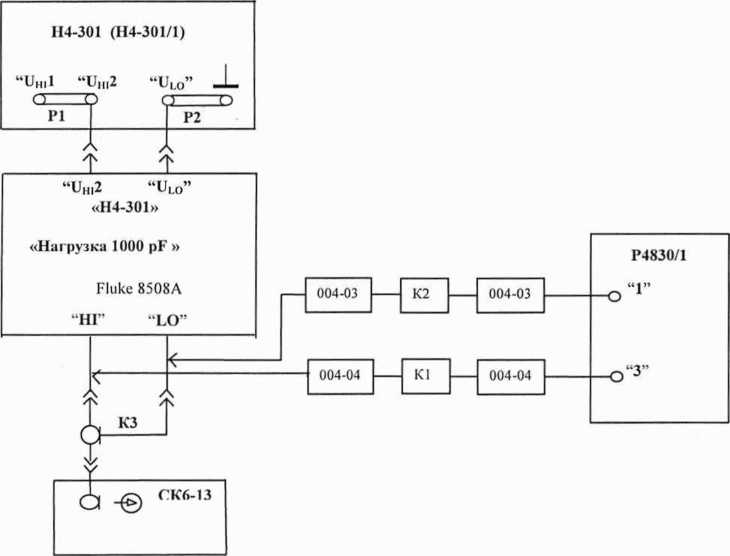

• 5.4.6 Проверку коэффициента гармоник калибратора в режиме воспроизведения напряжения переменного тока осуществляют прибором СК6-13 в точках при нагрузках активных и емкостных, указанных в таблице 5.4 следующим образом:

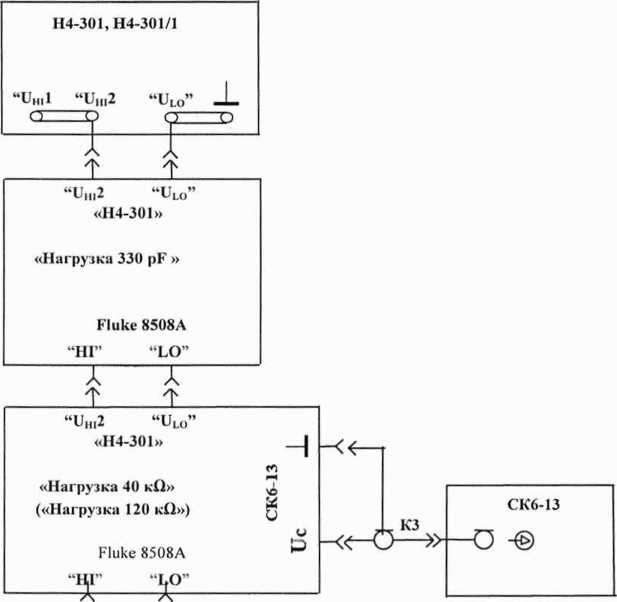

• - собирают схему измерения в соответствии с рисунком 5.6 для диапазонов 200 мВ, 2, 20 В и в соответствии с рисунком 5.7 для диапазонов 200 и 600В.

Измерения выполняют при частотах, указанных в таблице 5.4.

, Отдел илучно-<? техвяч»»®*¹ s пнфоржаи»'¹ '5\ н иирм»»^а!аЮ‘

H4-30l(H4-301/l) - поверяемые калибраторы;

Р4830/1 - магазин сопротивлений;

СК6-13 - измеритель нелинейных искажений;

КЗ - кабель из комплекта СК6-13.

Принадлежности из комплекта поверяемого калибратора:

Pl, Р2 - перемычки Тг6.626.055;

Нагрузка 1000 pF - нагрузка 1000 pF УШЯИ.465214.005-03;

004-04 - насадка УШЯИ.301539.009-04 (красная);

004-03 - насадка УШЯИ.301539.009-03 (черная);

К1 - провод УШЯИ.685611.270-01 (красный);

К2 - провод У ШЯИ.685611.270 (черный)

Рисунок 5.6 - Схема соединения приборов для определения коэффициента гармоник калибратора в режиме воспроизведения напряжения переменного тока на диапазонах 200 мВ, 2 и 20 В.

Н4-301, Н4-301/1 - поверяемые калибраторы;

СК6-13 - измеритель нелинейных искажений;

КЗ - кабель из комплекта СК6-13.

Принадлежности из комплекта поверяемого калибратора:

Pl, Р2 - перемычки Тгб.626.055;

Нагрузка 330 pF - нагрузка 330 pF УШЯИ.465214.005-02;

Нагрузка 40 kQ - нагрузка 40 kQ УШЯИ.465214.005;

Нагрузка 120 kQ - нагрузка 1000 pF УШЯИ.465214.005-01;

К1 - провод У ШЯИ.685611.270-01 (красный);

К2 - провод УШЯИ.685611.270 (черный)

Рисунок 5.7 - Схема соединения приборов для определения коэффициента гармоник калибратора в режиме воспроизведения напряжения переменного тока на диапазонах 200 и 600 В.

УШЯИ.411648.005 МП 25

• 5.4.7 Определение основной погрешности калибратора при воспроизведении силы постоянного тока осуществляют путем измерения воспроизводимой силы постоянного тока калибратора мультиметром Fluke 8508А следующим образом:

- собирают схему измерения в соответствии с рисунком 5.8;

144-301(144-301/1) - поверяемые калибраторы;

Fluke 8508А - мультиметр.

Принадлежности из комплекта поверяемого калибратора: 009-01 - насадка УШЯИ.301539.009-01 (красная);

009 - насадка УШЯИ.301539.009 (черная);

К1 - провод УШЯИ.685611.270-01 (красный);

К2 - провод УШЯИ.685611.270 (черный)

Рисунок 5.8 - Схема соединения приборов для определения основной погрешности воспроизведения силы постоянного и переменного токов на диапазонах 200 мкА; 2, 20, 200 мА; 2, 5 А для калибратора 144-301 и на диапазонах 200 мкА; 2; 20; 200 мА для калибратора Н4-301/1

• - мультиметр Fluke 85О8А включают в режим измерения силы постоянного тока;

• - устанавливают на выходе калибратора силу тока в соответствии с таблицей 5.5, фиксируют показания мультиметра Fluke 8508А и вычисляют погрешность воспроизведения тока A I, А, по формуле



  А I = I - 1_Нзм,

  где I - поверяемая точка, мА.

  1_1|(М - показания мультиметра Fluke 8508А

  (2)

  а



  Отдел научно-технической информации_ и нормативной документадин

УШЯИ.411648.005 МГ1 26

Таблица 5.5

Результаты поверки считают удовлетворительными, если основная погрешность воспроизведения силы постоянного тока не превышает значений, указанных в таблице 5.5.

• 5.4.8 Проверку максимального напряжения на нагрузке, определение напряжения шумов и пульсаций при воспроизведении силы постоянного тока проводят следующим образом:

- собирают схему измерения в соответствии с рисунком 5.9;

Отдел научно-

информации

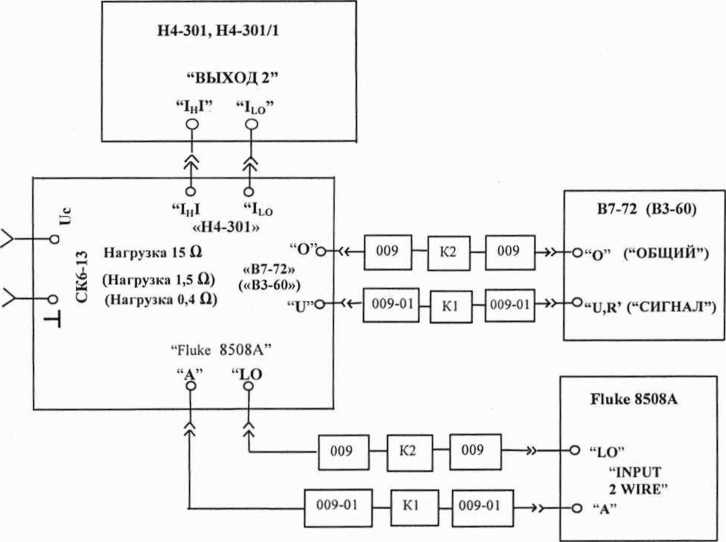

Н4-301, Н4-301/1 - поверяемые калибраторы;

В7-72 - вольтметр универсальный;

ВЗ-60 - вольтметр переменного тока;

Fluke 8508А - мультиметр.

Принадлежности из комплекта поверяемого калибратора:

Нагрузка 15 Q - нагрузка 15 Q УШЯИ.465214.007-01 для калибраторов

Н4-301, Н4-301/1 на диапазоне 200 мА;

Нагрузка 1,5 Q - нагрузка 1,5 Q УШЯИ.465214.007 для калибратора Н4-301 на диапазоне 2 А;

Нагрузка 0,4 Q - нагрузка 0,4 Q УШЯИ.465214.006 для калибратора Н4-301 па диапазонах 5 А

009-01 - насадка УШЯИ.301539.009-01 (красная);

009 - насадка УШЯИ.301539.009 (черная);

К1 - провод УШЯИ.685611.270-01 (красный);

К2 - провод УШЯИ.685611.270 (черный)

Рисунок 5.9 - Схема соединения приборов для проверки максимального напряжения на нагрузке и определения напряжения шумов и пульсаций калибратора в режиме

Отдел научно-техыичесмоА инфоряашии и норматадрлой- j г.  доитмемтад*» л*

• - подключают нагрузку 15 Q к выходам калибратора;

• - включают проверяемый калибратор в режим воспроизведения силы постоянного тока, диапазон 200 мА, устанавливают выходной ток равный 200 мА;

• - проверяют вольтметром В7-72 напряжение постоянного тока на нагрузке, значение которого должно быть не менее 3 В;

• - определяют мультиметром Fluke 8508А основную погрешность воспроизведения силы постоянного тока 200 мА;

• - измеряют напряжение пульсаций на нагрузке вольтметром ВЗ-60;

• - устанавливают выходной ток минус 200 мА, повторяют измерения.

• - для калибратора 114-301 повторяют измерения на диапазонах 2 и 5 А при нагрузках в соответствии с таблицей 5.6.

Таблица 5.6

Результаты поверки считают удовлетворительными, если основная погрешность воспроизведения силы постоянного тока при максимальном напряжении на выходе нс превышает значений, указанных в таблице 5.6 и напряжение пульсаций не превышает 10 мВ.

• 5.4.9 Определение основной погрешности калибратора при воспроизведении силы переменного тока проводят следующим образом:

• - собирают схему измерения в соответствии с рисунком 5.8;

• - мультиметр Fluke 8508А включают в режим измерения силы переменного тока;

• - устанавливают на выходе калибратора силу и частоту воспроизводимого тока в соответствии с таблицей 5.7, фиксируют показания мультиметра Fluke 8508А и вычисляют погрешность воспроизведения тока Д 1, А, по формуле (2)

Таблица 5.7

Продолжение таблицы 5.7

Результаты поверки считают удовлетворительными, если основная погрешность воспроизведения силы переменного тока не превышает значений, указанных в таблице 5.7.

• 5.4.10 Проверку максимального напряжения на нагрузке, определение коэффициента гармоник на диапазонах 200 мА калибраторов Н4-301 и 114-301/1 и на диапазонах 2 и 5 А калибратора Н4-301 (ВЫХОД 2) в режиме воспроизведения силы переменного тока проводят следующим образом:

• - снимают перемычку проверяемого калибратора, установленную между клеммами “Ulo” и “-L”;

• - собирают схему измерения в соответствии с рисунком 5.10, в качестве нагрузки используют нагрузку 15 Q;

• - включают проверяемый калибратор в режим воспроизведения силы переменного тока на диапазоне 200 мА, устанавливают выходной ток 200 мА частотой 300 Гц;

• -  проверяют вольтметром В7-72 напряжение переменного тока на выходе поверяемого калибратора, значение которого должно быть не менее 3 В. Вольтметр В7-72 при этом подключен к соответствующим гнездам нагрузки 15 Q;

• - определяют аналогично 5.4.9 погрешность воспроизведения силы переменного тока мультиметром Fluke 8508А;

• - измеряют прибором СК6-13 коэффициент гармоник;

  гармоник на этих

  * и

  А пр



  Отдел научно-

  пнформаиин

• - устанавливают частоту 20, 1000 Гц и измеряют коэффициент частотах.

• - повторяют измерения для выходного тока 2 А на диапазоне 2 и 5 А на диапазоне 5 А при нагрузке 0,4 Q калибратора Н4-301.

  техническом

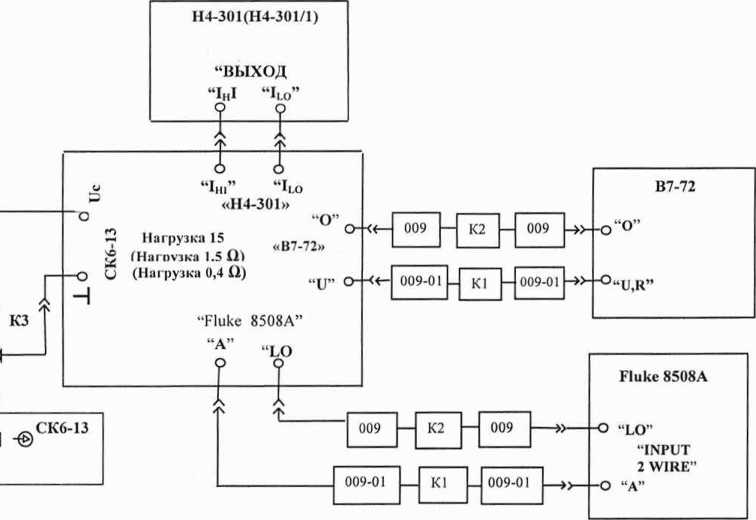

Н4-301 (Н4-301/1) - поверяемые калибраторы;

В7-72 - вольтметр универсальный;

СК6-13 - измеритель нелинейных искажений;

Нагрузка 15 Q УШЯИ.465214. 007-01 для калибраторов Н4-301 и Н4-301/1 на диапазоне 200 мА;

Нагрузка 1,5 Q УШЯИ.465214.007 для калибратора Н4-301 на диапазоне 2 А;

Нагрузка 0,4 Q УШЯИ.465214.006 для калибратора Н4-301 на диапазоне 5 А 009-01 - насадка УШЯИ.301539.009-01 (красная);

009 - насадка УШЯИ.301539.009 (черная);

К1 - провод УШЯИ.685611.270-01 (красный);

К2 - провод УШЯИ.685611.270 (черный)

Рисунок 5.10 - Схема соединения прибора для проверки максимального напряжения на нагрузке и определения коэффициента гармоник калибраторов Н4-301 ,J[i4-301 /1 в режиме воспроизведения силы переменного тока на диапазоне 200 м4 Н4-301 - на диапазоне 2 и 5 А.                                        '

и норма

С   * «хрЗДО Р а

>•""'xV' <?/Отдел

5/ 1ехаическои

Таблица 5,8

Результаты поверки считают удовлетворительными, если основная погрешность воспроизведения силы переменного тока при максимальном напряжении на выходе не превышает значений, указанных в таблице 5.8 и коэффициент гармоник нс превышает 0,25 % для диапазонов 200 мА, 2 А и 1 % для диапазона 5 А.

• 5.4.11 Определение погрешности установки частоты воспроизводимых напряжения переменного тока проводят следующим образом:

• - поверяемый калибратор устанавливают в режим воспроизведения напряжения переменного тока, диапазон 20 13, выходное напряжение 5 В, частота 20 Гц;

• - к выходным гнездам калибратора подключают частотомер 43-63 и измеряют частоту воспроизводимого напряжения;

• - последовательно устанавливают частоту равной 20; 1000; 1001 Гц; 20; 40 кГц и измеряют установленную частоту;

• - определяют относительную погрешность 5, в процентах, установки частоты в каждой проверяемой точке по формуле

f- Ппм

5 =...............100,                                                           (3)

f

где f - установленное значение частоты, Гц;

Сом - измеренное значение частоты, Гц.

Результаты поверки считают удовлетворительными, если погрешность воспроизводимой частоты не превышает ±1 %.

• 6.1 Результаты поверки оформляют протоколом по форме приложения А.

• 6.2 Если по результатам поверки калибратор признан пригодным к применению,

  то на него и (или) эксплуатационную документацию наносят поверительное клеймо и (или) выдают свидетельство о поверке по форме, установленной ТКП 8.003 (Приложение Г).

• 6.3 Если по результатам поверки калибратор признан непригодным к применению, поверительное клеймо гасят, свидетельство о поверке аннулируют и выписываю заключение о непригодности по форме, установленной ТКП 8.003 (Приложение Д) с указание причин. Калибратор к применению не допускается.                         Чх

научно-

//°/ технической \“5'Д I г* ( информации I- ,| \ и нормативной /к II '\^Qj\ документации А // Ж-#

(рекомендуемое)

Форма протокола поверки

Протокол поверки №

Калибраторы универсальные Н4-301, Н4-301/1 зав.№ _____

выпуск______________года

Принадлежит: ________________________________

Наименование организации, проводившей поверку:______________________________

Поверка проводилась в соответствии с методикой поверки МРБ МГ1. -2018,

Средства поверки:

А.1 Внешний осмотр (5.1)

(соотв., не соотв.)

А.2 Проверка электрической прочности изоляции (5.2)

А.З Опробование (5.3)

А.4 Определение метрологических характеристик (5.4)

А.4.1 Определение основной погрешности воспроизведения напряжения постоянного тока (5.4.1)

Таблица А.1

(соотв., не соотв.)

fiS'f0w^a ваучно-//С/ нхвпческой (1>х! ивформачя¹¹.

н норма!пиной документации

А.4.2 Проверка максимального тока нагрузки, определение напряжения шумов и пульсаций в режиме воспроизведения напряжения постоянного тока (5.4.2)

Таблица А.2 - Определение основной погрешности воспроизведения напряжения постоянного

тока при максимальном токе нагрузки

(соотв., не соотв.)

А.4.3 Определение основной погрешности воспроизведения напряжения

Таблица А.4

(соотв., не соотв.) ____

Ж-—-ж .уЛу Отдел научно \г*\' (  / технической       ,

! ’S [ информации |_;

*А*\ Н нормативной I г j vA\ документации А Л

Продолжение таблицы А.4

(соотв., не соотв.)

А.4.4 Проверка максимального тока нагрузки и способность калибратора работать на емкостную нагрузку при воспроизведении напряжении переменного тока (5.4.4, 5.4.5)

(соотв., не соот/

Отдел научно-

технической

информации

и нормативной

документации

цокументации

УШЯИ.4И 648.005 МП 39

Продолжение таблицы А.7

УШЯИ.411648.005 МП 40

А.4.7 Проверка максимального напряжения на нагрузке, определение напряжения шумов и пульсаций при максимальном напряжении на нагрузке (5.4.8)

Таблица А.8 - Определение основной погрешности воспроизведения силы постоянного тока при максимальном напряжении на нагрузке

(соотв., не соотв.)

Таблица А.9 - Определение напряжения шумов и пульсаций при максимальном напряжении на нагрузке

(соотв.,

УШЯИ.411648.005 МП 42

Продолжение таблицы А. 10

(соотв., не соотв.)

Отдел научно-технически

А.4.9 Проверка максимального напряжения на нагрузке, определение коэффициента гармоник при воспроизведении силы переменного тока (5.4.10)

Таблица А. 11 - Проверка максимального напряжения на нагрузке на диапазонах 200 мА для Н4-301, Н4-301/1, 2 и 5 А для Н4-301 при воспроизведении силы переменного тока

(соотв., не соотв.)

Таблица А. 12 - Определение коэффициента гармоник силы переменного тока

(соотв., не соотв.)

А.4.10 Проверка диапазона и определение иогрешности установки частоты воспроизводимых переменных напряжений (5.4.11)

Таблица А. 13

(соотв., не соотв.)

Результаты поверки ______________

УШЯИ.411648.005 МП 45

^.₅венньи^^.

\\

Лист регистрации изменений

//£/  КХНИ"'**⁰"

•\s'     нор"¹'’¹*" ?
