СОГЛАСОВАНО

Руководитель ГЦИ СИ

УТВЕРЖДАЮ

Генеральный директор

ИЗМЕРИТЕЛИ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ И ПАРАМЕТРОВ УСТРОЙСТВ ЗАЩИТНОГО ОТКЛЮЧЕНИЯ MRP-200, MRP-201

Производства фирмы «SONEL S.A.», Польша

МЕТОДИКА ПОВЕРКИ

MRP-200-11 МП

Москва 2011

Содержание

ПРИЛОЖЕНИЕ А (Рекомендуемое)

ПРИЛОЖЕНИЕ Б (Рекомендуемое)

Настоящая методика поверки (далее по тексту - «методика») распространяется на измерители напряжения прикосновения и параметров устройств защитного отключения типа MRP-200, MRP-201 и устанавливает методику их первичной и периодической поверки.

Рекомендуемый межповерочный интервал - один год.

Определения

ДИФФЕРЕНЦИАЛЬНЫЙ ТОК- действующее значение векторной суммы токов, протекающих в главной цепи устройства защитного отключения.

УЗО - контактный коммутационный аппарат, предназначенный включать, проводить и отключать электрические цепи при нормальном состоянии электрической цепи, а также автоматически отключать электрическую цепь в случае, когда значение дифференциального тока достигает заданной величины в определенных условиях.

ОТКЛЮЧАЮЩИЙ ДИФФЕРЕНЦИАЛЬНЫЙ ТОК - значение дифференциального тока , вызывающее отключение УЗО при заданных условиях эксплуатации.

НОМИНАЛЬНЫЙ ОТКЛЮЧАЮЩИЙ ДИФФЕРЕНЦИАЛЬНЫЙ ТОК - установленное изготовителем значение отключающего дифференциального тока, при котором устройство защитного отключения должно срабатывать при заданных условиях.

ВРЕМЯ ОТКЛЮЧЕНИЯ УЗО - промежуток времени между моментом внезапного появления отключающего дифференциального тока и моментом гашения дуги на всех полюсах УЗО.

СЕЛЕКТИВНОЕ УЗО (УЗО типа S ) - УЗО, с заранее установленным значением предельного времени неотключения, в течение которого устройство защитного отключения общего применения должно отключить электрическую цепь при наличии в ней тока замыкания на землю.

НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ - напряжение, появляющееся на теле человека или животного при одновременном прикосновении к двум проводящим частям, находящимся под разными потенциалами, или к одной проводящей части, находящейся под напряжением, и к земле.

БЕЗОПАСНОЕ НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ (БЕЗОПАСНОЕ НАПРЯЖЕНИЕ) - самое высокое допустимое значение напряжения прикосновения, которое может долгосрочно сохраняться в определённых условиях окружающей среды без нанесения вреда человеку.

(В зависимости от условий окружающей среды составляет 50, 25 или 12,5 вольт.)

ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ - заземление проводящих частей электроустановки здания или проводящих частей здания, выполняемое с целью обеспечения электробезопасности.

СОПРОТИВЛЕНИЕ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА - отношение напряжения на заземляющем устройстве к электрическому току, стекающему с заземлителя в землю.

ЦЕПЬ “ФАЗА-НУЛЬ” - замкнутая электрическая цепь, возникающая в результате электрического соединения с пренебрежимо малым полным сопротивлением двух или более проводящих частей, находящихся под разными потенциалами в нормальном режиме электроустановки здания.

АКТИВНОЕ СОПРОТИВЛЕНИЕ ЦЕПИ “ФАЗА-НУЛЬ” - действительная часть полного сопротивления цепи “фаза-нуль”.

  • 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ.

    • 1.1 При проведении поверки проводят операции, указанные в таблице 1 и должны использоваться средства поверки, указанные в таблице 2.

Таблица 1 -Операции поверки

№ п/п

Операции поверки

№ п/п

МП

Необходимость проведения

MRP-200

MRP-201

1.

Внешний осмотр

5.1

ДА

ДА

2.

Опробование

5.2

ДА

ДА

3.

Определение метрологических

5.3

ДА

ДА

характеристик

4.

Определение абсолютной погрешности измерения действующего значения напряжения переменного тока. (частота 45..65 Гц)

5.3.1

ДА

ДА

5.

Определение абсолютной погрешности измерения частоты переменного тока.

5.3.2

НЕТ

ДА

6.

Определение абсолютной погрешности измерения силы дифференциального тока отключения УЗО.

5.3.3

ДА

ДА

7.

Определение абсолютной погрешности измерения времени отключения УЗО.

5.3.4

ДА

ДА

8.

Определение абсолютной погрешности измерения действующего значения напряжения прикосновения.

5.3.5

ДА

ДА

9.

Определение абсолютной погрешности измерения активного сопротивления цепи “фаза-нуль”.

5.3.6

ДА

НЕТ

  • 1.2 При несоответствии характеристик поверяемых измерителей установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п. 6.2.

Таблица 2 -Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и метрологические и основные технические характеристики средства поверки.

Наименование воспроизводимой величины

Диапазоны воспроизведения

Погрешность

Калибратор универсальный Fluke 5520A

5.3.1

Напряжение переменного тока Выход «Normal»

От 3,3 до 32,9999 В      45 ГЦ...1 кГц

От 33 до 329,999 В      45 Гц.,.1 кГц

От 33 до 329,999 В      45 Гц.1кГц

От 330 до 1020 В       45 Гц.1кГц

A=±(125*10-6*U + 2400 мкВ

A=±(190*10'6*U + 2000 мкВ)

A=±(200*10'6*U + 6000 мкВ)

A=±(300*10'6*U + 10000 мкВ)

5.3.2

Частота

От 0,01 Гц до 2 МГц 29мкВ...1025В

A=±(2.5*10'6*f + 5 мкГц)

5.3.2

Мультиметр цифровой Fluke 83-V

Сила тока

От 0 до 10 А

Амакс = ± (0,01 х 1изм)

5.3.4

Калибратор времени отключения УЗО ERS-2

Время отключения

УЗО

От 10 мс до 1000 Мс

A=±(0,2*10-2* t + 0,2 мс )

5.3.5

Магазин мер сопротивлений заземления OD-2-D6b/5w

Электрическое сопротивление

От 0,1 до 111,1 кОм

A=±(0,5*10-2* R)

5.3.6

Магазин мер сопротивлений петли короткого замыкания ММС-1

Активное

сопротивление

От 0,1 до 1 Ом

A=±(0,1*10-2* R) Ом

От 1 до 4000 Ом

A=±(0,05*10-2* R) Ом

Примечание Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.

  • 2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке измерителей допускают лиц, аттестованных на право поверки средств измерений электрических величин.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

  • 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правил эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Главгосэнергонадзором.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки, испытательное оборудование и измерители.

  • 4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

    • 4.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающей среды, ° С

15

85

30

198...242;

  • •  атмосферное давление, кПа

  • •  относительная влажность воздуха, %

электропитание - однофазная сеть, В

частота, Гц                                          49,5 50,5;

коэффициент несинусоидальности                 не более 5 %.

  • 4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 4.3 Поверку по п. 5.3.6 следует проводить в схеме, подключенной к электрической сети типа TN (по ГОСТ Р 50571), питающейся от трансформатора с номинальной мощностью не менее 400 кВА. Активное сопротивление цепи “фаза-нуль” этой сети не должно превышать 0,7 Ом.

  • 4.4 Определение метрологических характеристик должно проводиться со штатными калиброванными проводами, из комплекта измерителя, фиксированной длины.

  • 5 ПРОВЕДЕНИЕ ПОВЕРКИ.

    • 5.1 Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие проверяемого измерителя следующим требованиям:

комплектности измерителя в соответствии с руководством по эксплуатации;

не должно быть механических повреждений корпуса, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными;

все разъемы не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый измеритель бракуется и подлежит ремонту.

  • 5.2 Опробование.

Проверяется работоспособность дисплея и клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш и переключении переключателя режимов измерений, должны соответствовать руководству по эксплуатации.

  • 5.3 Определение метрологических характеристик.

    • 5.3.1 Определение абсолютной погрешности измерения действующего значения напряжения переменного тока (частота 45..65 Гц).

Поверяемый измеритель подключают к калибратору и устанавливают поворотный переключатель режимов работы в положение UL-N (MRP-200); U,f (MRP-201); (см. рисунок 1). На калибраторе устанавливают значения в точках, в соответствии с таблицей А.1 Приложения А для MRP-200; Б.1 Приложения Б для MRP-201. После включения питания нажатием клавиши [0~|, измеритель автоматически производит измерение напряжения между разъемами L и N. По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эти же таблицы.

MRP

h

-O Hi

NORMAL

-O Lo

FLUKE5520

\        —<1

Рисунок 1 - Структурная схема определения абсолютной погрешности измерения действующего значения напряжения переменного тока и электрической частоты.

где    MRP - поверяемый измеритель;

FLUKE 5520A - калибратор универсальный.

Абсолютную погрешность измерения напряжения определяют по формуле (1): АХ Хизм уст

(1)

где   Хуст - показания калибратора;

Хизм - показания поверяемого измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.1 Приложения А для MRP-200; Б.1 Приложения Б для MRP-201.

  • 5.3.2 Определение абсолютной погрешности измерения частоты переменного тока. (Только для MRP-201).

Поверяемый измеритель подключают к калибратору и устанавливают поворотный переключатель режимов работы в положение U,f (см. рисунок 1). На калибраторе устанавливают значения в точках, в соответствии с таблицей Б.2 Приложения Б. После включения питания нажатием клавиши [0, измеритель автоматически производит измерение электрической частоты между разъемами L и N. По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эти же таблицы.

Абсолютную погрешность измерения напряжения определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы Б.2 Приложения Б.

  • 5.3.3 Определение абсолютной погрешности измерения силы дифференциального тока отключения УЗО.

Поверяемый измеритель подключают к мультиметру и устанавливают поворотный переключатель режимов работы в положение IA,RE (MRP-200); IA (MRP-201); (см. рисунок 2).

На поверяемом измерителе устанавливаются:

  • - безопасный уровень напряжения - 50 В;

  • - величина номинального дифференциального тока, в соответствии с таблицами А.2, А.3 Приложения А (MRP-200); Б.3, Б.4 Приложения Б (MRP-201);

  • - вид дифференциального тока, в соответствии с таблицами А.2, А.3 Приложения А (MRP-200); Б.3, Б.4 Приложения Б (MRP-201).

После нажатия клавиши 0 измеритель генерирует номинальный отключающий дифференциальный ток с выбранной формой и установленным значением. Фиксируются показания поверяемого измерителя, и результат заносится в эти же таблицы.

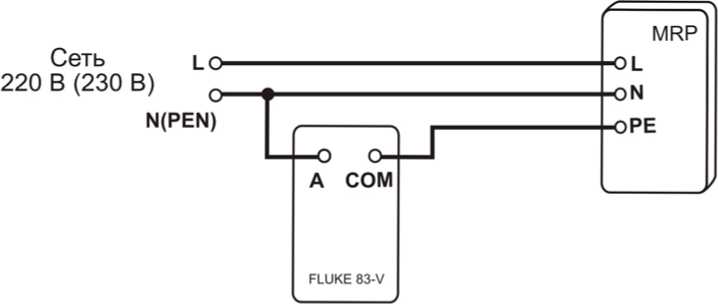

Рисунок 2 - Структурная схема определения абсолютной погрешности измерения силы дифференциального тока отключения УЗО

где MRP - поверяемый измеритель;

FLUKE 83-V - мультиметр.

Абсолютную погрешность измерения силы дифференциального тока отключения УЗО определяют по формуле (1).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц А.2, А.3 Приложения А (MRP-200); Б.3, Б.4 Приложения Б (MRP-201).

  • 5.3.4 Определение абсолютной погрешности измерения времени отключения УЗО.

Поверяемый измеритель подключают к калибратору времени отключения УЗО ERS-2 и устанавливают поворотный переключатель режимов работы в положение tA,UB x1 (MRP-200), t1x (MRP-201); (см. рисунок 3).

На поверяемом измерителе устанавливаются:

  • - безопасный уровень напряжения - 50 В;

  • - величина номинального дифференциального тока - 100 мА;

  • - вид дифференциального тока - синусоидальный дифференциальный ток с положительной начальной фазой.

На калибраторе устанавливают значения в точках, в соответствии с таблицей А.4 Приложения А (MRP-200); Б.5 Приложения Б (MRP-201). Для измерения времени отключения с номиналом 490 мс на поверяемом измерителе следует установить режим измерения селективного УЗО (S). В этом режиме измерение происходит через 30 с после нажатия клавиши СЕЕ, и в основном поле дисплея производится отсчет от 30 до 0. По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в те же таблицы.

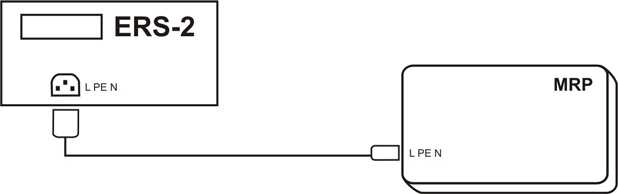

Рисунок 3 - Структурная схема определения абсолютной погрешности измерения времени отключения УЗО

где    MRP - поверяемый измеритель;

ERS-2 - калибратор времени отключения УЗО.

Абсолютную погрешность измерения времени отключения УЗО определяют по формуле (1): Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц А.4 Приложения А (MRP-200); Б.5 Приложения Б (MRP-201).

  • 5.3.5 Определение абсолютной погрешности измерения действующего значения напряжения прикосновения.

Поверяемый измеритель подключают к магазину сопротивлений OD-2-D6b/5w и устанавливают поворотный переключатель режимов работы в положение tA,UB x1(MRP-200), tA1x (MRP-201); (см. рисунок 4).

На магазине OD-2-D6b/5w устанавливаются значения в соответствии с таблицей А.5 Приложения А (MRP-200); Б.6 Приложения Б (MRP-201). На поверяемом измерителе устанавливаются:

- безопасный уровень напряжения (50 В);

  • - величина номинального дифференциального тока в соответствии с таблицей А.5 Приложения А (MRP-200); Б.6 Приложения Б (MRP-201);

  • - вид дифференциального тока - синусоидальный дифференциальный ток с положительной начальной фазой.

Измерения выполняют нажатием клавиши [8TART]. Фиксируются показания поверяемого измерителя, и результат заносится в эти же таблицы.

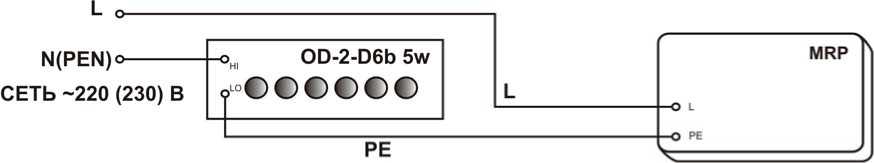

Рисунок 4 - Структурная схема определения абсолютной погрешности измерения напряжения прикосновения.

где MRP - поверяемый измеритель;

OD-2-D6b/5w - магазин мер сопротивлений .

Абсолютную погрешность измерения напряжения прикосновения определяют по форму-

ле (2):

AU иизм

1уст

R-уст

(2)

где   иизм - показания поверяемого измерителя, при измерении напряжения прикоснове

ния;

Яуст - значение, установленное на магазине сопротивлений;

1уст - значение номинального дифференциального тока, установленное на поверяемом измерителе.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.5 Приложения А (MRP-200); Б.6 Приложения Б (MRP-201).

  • 5.3.6 Определение абсолютной погрешности измерения активного сопротивления цепи “фаза-нуль”. (только для MRP-200)

Поверяемый измеритель подключают к ММС-1, соблюдая правильность подключения и устанавливают поворотный переключатель режимов работы в положение RS, IK. (см. рисунок 5) На ММС-1 устанавливают значение сопротивления - 0 Ом. Включают питание измерителя с помощью клавиши Го~|. Измеритель автоматически переходит в режим измерения напряжения пе-

ременного тока.

со-

Измерения электрического сопротивления петли короткого замыкания, и начального противления магазина ММС-1 - R0, выполняют нажатием клавиши [8TWTритель отображает на дисплее величину напряжения. Измеритель производит измерение в течении 10 мс, с измерительным током не более: 1,2 А. C помощью клавиши SEL можно переключаться между измеренным значением сопротивления и вычисленным значением силы тока По окончании измерения фиксируют полученное значение R0. Значение R0 используется при расчете погрешности по формуле (3).

в момент, когда изме-

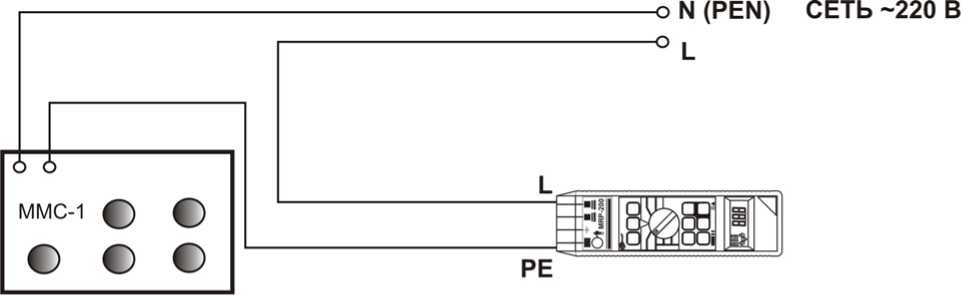

Рисунок 5 - Структурная схема определения абсолютной погрешности измерения электрического сопротивления цепи «фаза-нуль»,

где    MRP - поверяемый измеритель;

ММС-1 - магазин мер сопротивлений петли КЗ.

На магазине сопротивлений устанавливают значения в точках, в соответствии с таблицей А.6 Приложения А. Проводят измерения активного сопротивления.

По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эти же таблицы.

Абсолютную погрешность измерения сопротивления определяют по формуле (3):

AR= ^^изм - Ryot - Ro                                    (3)

где   R^m - показания поверяемого измерителя, при измерении активного сопротивле

ния;

RycT - значение, установленное на эталонном магазине сопротивлений;

R0 - значение электрического сопротивления петли короткого замыкания и начального сопротивления магазина ММС-1.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.6 Приложения А.

  • 6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 6.1 Положительные результаты поверки измерителей оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

    • 6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики измерители к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении измерителей в ремонт или невозможности их дальнейшего использования.

Начальник лаборатории №447 ГЦИ СИ ФГУ «Ростест-Москва»

Е.В.Котельников

ПРИЛОЖЕНИЕ А (Рекомендуемое)

Протоколы результатов поверки MRP-200

Таблица А.1 - Протокол результатов поверки MRP-200 при измерении действующего значения напряжения переменного тока частотой 50 Гц.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

диапазон

номинал

нижний

предел

верхний

предел

показания

предел допустимой погрешности

Л

погрешность Л

Соответствует

В

В

В

В

В

В

В

1.

От 0 до

250

10

8

12

±2

2.

70

67

73

±3

3.

130

127

133

±3

4.

190

186

194

±4

5.

230

226

234

±4

Таблица А.2 -Протокол результатов поверки MRP-200 при измерении силы отключающего синусоидального дифференциального тока (начальная фаза - положительная)

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Номинал дифф.

ток MRP

Номинал

1уст

нижний предел

верхний предел

показания

предел допустимой погрешности

Л

погрешность

Л

Соответствует

мА

мА

мА

мА

мА

мА

1.

10

10

9,5

10,5

±0,5

2.

30

30

28,5

31,5

±1,5

3.

100

100

95,0

105,0

±5,0

4.

300

300

285,0

315,0

±15,0

5.

500

500

475,0

525,0

±25,0

Таблица А.3 -Протокол результатов поверки MRP-200 при измерении силы отключающего постоянного дифференциального тока (полярность - положительная)

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Номинал дифф.

ток MRP

Номинал I уст

нижний предел

верхний предел

показания

предел допустимой погрешности

Л

погрешность Л

Соответствует

мА

мА

мА

мА

мА

мА

мА

1.

10

20

18,4

21,6

±1,6

2.

30

60

55,2

64,8

±4,8

3.

100

200

184,0

216,0

±16,0

4.

300

600

552,0

648,0

±48,0

МП MRP-200-11

Таблица А.4 -Протокол результатов поверки MRP-200 при измерении времени отключения УЗО.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

диапазон

номинал

нижний

предел

верхний

предел

показания

предел допустимой погрешности

Л

погрешность

Л

Соответствует

мс

мс

мс

мс

мс

мс

мс

1.

От 0 до

200

10

9

11

±1

2.

20

19

21

±1

3.

40

38

42

±2

4.

180

175

185

±5

5.

От 0 до

500

490

479

501

±11

Таблица А.5 -Протокол результатов поверки MRP-200 при измерении действующего значения напряжения прикосновения.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Номинал дифф.

ток MRP

Номинал

Rуст

нижний предел

верхний предел

показания

предел допустимой погрешности

Л

погрешность

Л

Соответствует

мА

Ом

В

В

В

В

В

1.

10

500

4,0

6,0

±1,0

2.

30

500

13,0

17,0

±2,0

3.

100

250

23,5

26,5

±1,5

4.

300

120

34,1

37,9

±1,9

5.

500

84

39,8

44,2

±2,2

Таблица А.6-Протокол результатов поверки MRP-200 при измерении активного сопротивления цепи “фаза-нуль”.

Расчеты приведены для R0=0 Ом.

R0 =

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Диапазон

Номинал

RyCT

нижний предел

верхний предел

показания

предел допустимой погрешности

Л

погрешность

Л

Соответствует

Ом

Ом

Ом

Ом

Ом

Ом

Ом

1.

От 0 до

9,99

0,50

0,28

0,73

±0,23

2.

2,00

1,70

2,30

±0,30

3.

5,00

4,55

5,45

±0,45

4.

От 10,0 до 99,9

19,0

17,75

20,25

±1,3

5.

50,0

47,20

52,80

±2,8

6.

От 100 до 999

100

93

107,00

±7

7.

190

179

201,50

±12

8.

500

473

527,00

±27

кОм

кОм

кОм

кОм

кОм

кОм

кОм

9.

От 1,00 до 1,99

1,00

0,96

1,04

±0,04

10.

1,50

1,45

1,55

±0,05

11.

1,90

1,84

1,96

±0,06

ПРИЛОЖЕНИЕ Б (Рекомендуемое)

Протоколы результатов поверки MRP-201

Таблица Б.1 - Протокол результатов поверки MRP-201 при измерении действующего значения напряжения переменного тока частотой 50 Гц.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

диапазон

номинал

нижний

предел

верхний

предел

показания

предел допустимой погрешности

Л

погрешность Л

Соответствует

В

В

В

В

В

В

В

1.

От 0 до

299,9

10,00

9,20

10,80

±0,80

2.

150,00

146,40

153,60

±3,60

3.

290,00

283,60

296,40

±6,40

4.

От 300 до 500

310,0

301,8

318,2

±8,2

5.

400,0

390,0

410,0

±10,0

6.

480,0

468,4

491,6

±11,6

Таблица Б.2 - Протокол результатов поверки MRP-201 при измерении частоты переменного тока.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

диапазон

номинал

нижний предел

верхний предел

показания

предел допустимой погрешности

Л

погрешность Л

Соответствует

Гц

Гц

Гц

Гц

Гц

Гц

Гц

1.

От 45,0 до 65,0

46,0

45,9

46,1

±0,1

2.

50,0

49,9

50,2

±0,2

3.

60,0

59,8

60,2

±0,2

4.

64,0

63,8

64,2

±0,2

Таблица Б.3 -Протокол результатов поверки MRP-201 при измерении силы отключающего синусоидального дифференциального тока (начальная фаза - положительная)

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Номинал дифф.

ток MRP

Номинал

1уст

нижний предел

верхний предел

показания

предел допустимой погрешности

Л

погрешность Л

Соответствует

мА

мА

мА

мА

мА

мА

мА

1.

10

10

9,5

10,5

±0,5

2.

30

30

28,5

31,5

±1,5

3.

100

100

95,0

105,0

±5,0

4.

300

300

285,0

315,0

±15,0

5.

500

500

475,0

525,0

±25,0

Таблица Б.4 -Протокол результатов поверки MRP-201 при измерении силы отключающего постоянного дифференциального тока (полярность - положительная)

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Номинал дифф. ток MRP

Номинал

1уст

нижний

предел

верхний

предел

показания

предел допустимой погрешности

Л

погрешность

Л

Соответствует

мА

мА

мА

мА

мА

мА

мА

1.

10

20

18,0

22,0

±2,0

2.

30

60

54,0

66,0

±6,0

3.

100

200

180,0

220,0

±20,0

4.

300

600

540,0

660,0

±60,0

Таблица Б.5 -Протокол результатов поверки MRP-201 при измерении времени отключения УЗО.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

диапазон

номинал

нижний предел

верхний предел

показания

предел допустимой погрешности

Л

погрешность

Л

Соответствует

мс

мс

мс

мс

мс

мс

мс

1.

От 0 до

200

10

8

12

±2

2.

20

18

22

±2

3.

40

37

43

±3

4.

180

174

186

±6

5.

От 0 до 500

490

478

502

±12

Таблица Б.6 -Протокол результатов поверки MRP-201 при измерении действующего значения напряжения прикосновения.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Номинал дифф.

ток MRP

Номинал

RyCT

нижний предел

верхний предел

показания

предел допустимой погрешности

Л

погрешность

Л

Соответствует

мА

Ом

В

В

В

В

В

1.

10

200

1,3

2,7

±0,7

2.

30

180

4,4

6,4

±1,0

3.

100

90

7,6

10,4

±1,4

4.

300

40

9,7

14,3

±2,3

5.

500

100

42,0

58,0

±8,0

5.

500

190

80,3

109,8

±14,8

15

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
