УТВЕРЖДАЮ

** о

Заместитель директора

ФГУП «вниимс» зводственной метрологии

Иванникова Н.В.

2020 г.

Государственная система обеспечения единства измерений

МП 205-14-2020

Детекторы горючих газов JTF-PH07A/TCM

Методика поверки г. Москва 2020 г.

Настоящая инструкция распространяется на детекторы горючих газов JTF-PH07A/TCM (далее - детекторы), изготовленных Tianjin Puhai New Technology Co., Ltd, Китай, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

№ п/п

Наименование операции

Номер пункта методики

1

Внешний осмотр

6.1

2

Опробование

6.2

3

Определение метрологических характеристик

6.3

  • 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, поверку прекращают.

2 СРЕДСТВА ПОВЕРКИ

2.1 При проведении поверки применяют средства, приведенные в таблице 2. Таблица 2 - Средства поверки

Номер пункта НТДпо поверке

Наименование основного или вспомогательного средства поверки, номер документа, требования к СИ, основные технические и (или) метрологические характеристики

6.3

Государственные стандартные образцы состава газовых смесей в баллонах под давлением:

№ 10532-2014 метан в воздухе;

№ 10532-2014 оксид углерода в воздухе

6.3

Генератор газовых смесей ГГС-03-03 (Рег.№ 62151-15). Диапазон коэффициентов разбавления от 2 до 2500, пределы допускаемой относительной погрешности воспроизведения коэффициента разбавления в зависимости от режима работы генератора ±(0,8 - 2,5) %

6.3

ПНГ - воздух по ТУ 6-21-5-82

6.3

Термометр ртутный лабораторный стеклянный ТЛ-4 по ТУ 25-2021.003-88. Цена деления шкалы не менее 0,1 °C, диапазон измерений от 0 до 55 °C, погрешность ±0,1 °C

6.3

Барометр-анероид БАММ-1, (per. № 5738-76) диапазон измерений от 80 до 106 кПа, абс. погрешность ± 200 Па

6.3

Ротаметр РМ-А, ТУ 1-01-0249-75. Верхний предел не менее 2,5 л/мин

6.3

Секундомер механический СОСпр по ТУ 25-1894.003-90

  • 2.2 Допускается применение других средств измерений, обеспечивающих определение метрологических характеристик с требуемой точностью.

  • 2.3 Все средства поверки должны иметь действующие свидетельства о поверке, а ГСО-ПГС в баллонах под давлением - действующие паспорта.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1 Помещение, в котором проводится поверка, должно быть оборудовано приточновытяжной вентиляцией.

  • 3.2 При работе с газовыми смесями в баллонах под давлением должны соблюдаться «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением», утвержденные Госгортехнадзором.

4 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 4.1 При проведении поверки соблюдают следующие условия:

  • - температура окружающей среды, °C                             20 ± 5

  • - относительная влажность, %                                     до 95

  • - атмосферное давление, кПа                                       86 4-106

5 ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 Перед проведением поверки выполняют следующие подготовительные работы.

  • 1) Поверяемый детектор подготавливают к работе в соответствии с Руководством по его эксплуатации. Детектор, хранившиеся без эксплуатации длительное время, следует подключать к сети, как минимум на 5 часов для выхода на рабочий режим;

  • 2) ПГС в баллонах выдерживают в помещении, в котором проводится поверка, в течение 24 ч;

  • 3) Пригодность газовых смесей в баллонах под давлением подтверждают паспортами на них;

  • 4) Включают приточно-вытяжную вентиляцию.

6 ПРОВЕДЕНИЕ ПОВЕРКИ 6.1 Внешний осмотр

При внешнем осмотре устанавливают:

  • - отсутствие внешних повреждений, влияющих на работоспособность детекторов;

  • - исправность устройств управления;

  • - четкость надписей на лицевой панели.

Детекторы считаются выдержавшими внешний осмотр, если выполнены перечисленные выше требования.

6.2 Опробование
  • 6.2.1 При опробовании выполняют следующие операции:

  • - включают детектор в сеть (загорается с миганием зеленый светодиод и одновременно срабатывает звуковой сигнал);

-выдерживают детектор во включенном состоянии в течение не менее 120 секунд.

  • 6.2.2 Детекторы считаются выдержавшими опробование, если по истечении времени прогрева наблюдается непрерывное свечение зеленого светодиода.

6.3 Определение метрологических характеристик
  • 6.3.1 Проверка абсолютной погрешности порогов срабатывания сигнализации

Для проверки абсолютной погрешности порога срабатывания сигнализации следует собрать схему, изображенную на рисунке 1 или 2.

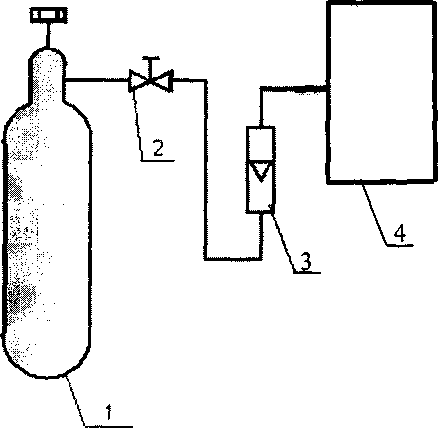

1 - баллон с ГСО-ПГС; 2 - вентиль точной регулировки; 3 - ротаметр; 4 - детектор

Рисунок 1 - Схема подачи ГСО-ПГС из баллонов под давлением

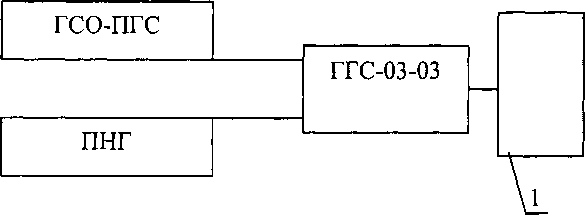

1 - детектор

ГСО-ПГС - баллон с исходной газовой смесью;

ПНГ - баллон с поверочным нулевым газом;

ГГС-03-03 - генератор газовых смесей типа ГГС-ОЗ-ОЗ

Рис. 2 - Схема подачи газовой смеси через генератор газовых смесей типа ГГС-03-03

Требования к метрологическим характеристикам ГСО состава газовых смесей, применяемых при поверке детекторов приведены в таблицах 3,4.

Таблица 3_____

ГСО-ПГС №

Аттестованное значение объемной доли метана, % (% НКПР)

Допускаемое отклонение объемная доля, %

Относительная погрешность аттестованного значения, %, не более

1

0,22 (5 % НКПР)

±0,01

±3

2

0,66 (15% НКПР)

±0,03

±3

аблица 4

ГСО-ПГС №

Аттестованное значение массовой концентрации оксида углерода, мг/м3

Допускаемое отклонение массовая концентрация, мг/м3

Относительная погрешность аттестованного значения, %, не более

1

240

+ 1,3

±5

2

360

±2,0

±5

На сенсор через отверстия в корпусе детектора подают ГСО-ПГС (таблица 3 и 4) с расходом (0.2 ±0,1) дм3/мин в течение не менее 60 с в последовательности №№ 1 - 2.

Результаты испытания считаются положительными, если последовательность срабатывания сигнализации при подаче ГСО-ПГС соответствует:

№ 1 - нет срабатывания (горит зеленый светодиод),

№ 2 - выдается аварийный сигнал (горит красный светодиод и сработала звуковая сигнализация),

что означает, что погрешность порога срабатывания детектора не превышает пределов допускаемой погрешности.

  • 6.3.2 Определение времени срабатывания детектора

Определение времени срабатывания проводят по схеме, изображенной на рисунке 1 или 2. Допускается проводить определение времени срабатывания одновременно с определением погрешности по п. 6.3.1

Определение времени срабатывания проводят при подаче на вход сенсора через отверстия в корпусе детектора - ПГС №2

После пропускания ПГС №2 через газовую схему в течение 10 с (при длине соединительных трубок не более 0,5 м) смесь подается на сенсор детектора и включается секундомер.

В момент срабатывания сигнализации отключить секундомер.

Результаты испытания считаются положительными, если время срабатывания датчика не превышает 60 с.

7ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 Результаты поверки детекторов заносят в протокол.

  • 7.2 Положительные результаты поверки детекторов оформляют выдачей свидетельства в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Минпромторга России № 1815 от 02.07.2015 г.) Знак поверки наносится на свидетельство о поверке.

  • 7.3 Детекторы, не удовлетворяющие требованиям настоящих рекомендаций, к эксплуатации не допускаются. Детекторы изымаются из обращения. Свидетельство о поверке изымают и выдают извещение о непригодности с указанием причин в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Минпромторга России № 1815 от 02.07.2015 г.).

  • 7.4 После ремонта детекторы подвергают поверке.

Начальник отдела ФГУП «ВНИИМС»

С.В. Вихрова

Ведущий инженер ФГУП «ВНИИМС»

Д.А. Пчелин
