Методика поверки «ГСОЕИ. Модули безопасности PSR» (ИЦРМ-МП-044-21)

СОГЛАСОВАНО

Технический директор

Государственная система обеспечения единства измерений

Методика поверки

г. Москва

2021 г.

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ

• 3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

• 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

• 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ

ПОВЕРКИ

• 7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

• 8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

• 9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ 6

• 11    ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

• 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ



  8

ПРИЛОЖЕНИЕ А.................................................................................................................................

• 1.1 Настоящая методика поверки распространяется на модули безопасности PSR (далее - модули), изготавливаемые фирмой «Phoenix Contact GmbH & Со. KG», Германия, и устанавливает методику их первичной и периодической поверок.

• 1.2 При проведении поверки должна обеспечиваться прослеживаемость модуля к государственному первичному эталону единицы электрического напряжения ГЭТ 13-2001 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457; к государственному первичному эталону единицы силы постоянного электрического тока ГЭТ 4-91 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года №2091.

• 1.3 Допускается проведение первичной (периодической) поверки отдельных измерительных каналов и проведение периодической поверки для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений в соответствии с заявлением владельца средства измерений, с обязательным указанием в сведениях о поверке информации об объеме проведенной поверки.

• 1.4 Интервал между поверками - 4 года.

• 1.5 Метод, обеспечивающий реализацию методики поверки - прямой метод измерений.

• 1.6 Основные метрологические характеристики модулей приведены в Приложении А.

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды плюс (20±5) °C;

• - относительная влажность не более 80 %.

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые модули и средства поверки.

• 4.2 К проведению поверки допускаются лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованных на право поверки, имеющие образование и опыт работы в соответствии с действующим законодательством и непосредственно осуществляющие поверку средств данного вида измерений.

Таблица 2 - Средства поверки

Допускается применение средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений, указанную в таблице 2.

• 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые модули и применяемые средства поверки.

Модуль допускается к дальнейшей поверке, если:

• - внешний вид модуля соответствует описанию типа;

• - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и модуль допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, модуль к дальнейшей поверке не допускается.

• 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - изучить эксплуатационную документацию на поверяемый модуль и на применяемые средства поверки;

• - выдержать модуль в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;

• - подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации.

• 8.2 Опробование входных каналов модуля выполняется путем пробного измерения сигналов напряжения постоянного тока, силы постоянного тока, заданных с калибратора многофункционального 5502Е (далее - калибратор). Допускается совмещать опробование с процедурой определения метрологических характеристик.

Модуль допускается к дальнейшей поверке, если при опробовании значения напряжения постоянного тока, силы постоянного тока изменяются пропорционально сигналу, заданному с калибратора.

• 9.1 Соответствие наименования и номера версии встроенного ПО и наименования внешнего ПО проводится путем сличения наименования и номера версии встроенного ПО и наименования внешнего ПО с указанными в таблице 3.

Таблица 3 - Идентификационные данные встроенного и внешнего ПО

Результаты проверки считать положительными, если наименование и номер версии встроенного ПО и наименование внешнего ПО соответствуют таблице 3.

• 10.1. Определение приведенной к верхней границе диапазона измерений основной погрешности измерений силы постоянного тока.

• 10.1.1. Определение приведенной к верхней границе диапазона измерений основной погрешности измерений силы постоянного тока осуществляется в следующей последовательности:

• 1) собрать схему согласно рисунку 1:

• - подключить модуль, базовое устройство PSR-M-B2-SDI8-SDO4-DO4-SC и/или PSR-M-B2-SDI8-SDO4-DO4-PI (далее - базовое устройство) и калибратор;

• - подключить к клеммам питания модуля и базового устройства источник питания постоянного тока GPR-73060D (далее - источник питания);

• - подключить модуль с базовым устройством к компьютеру.

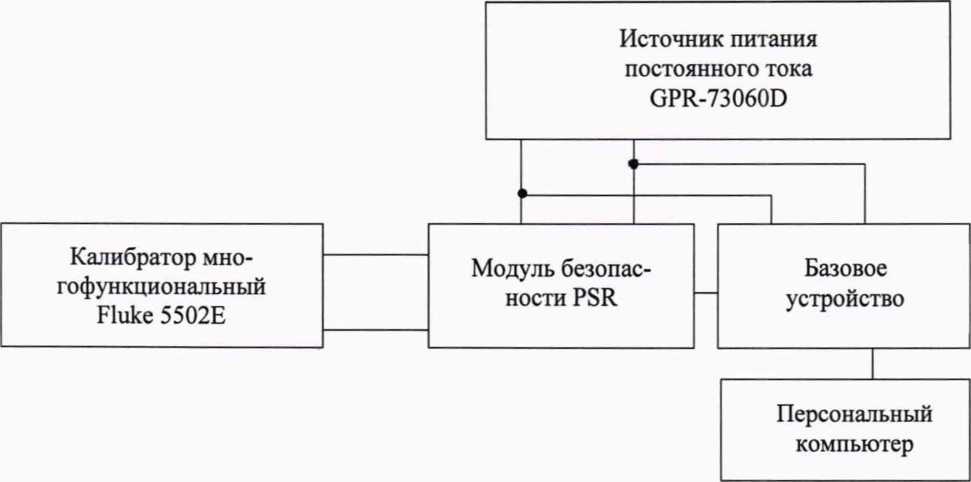

Рисунок 1- Схема подключений для поверки модуля

• 2) включить средства поверки в соответствии с их ЭД, установить на источнике питания значение выходного напряжения постоянного тока 24 В;

• 3) убедиться, что на корпусе модуля и базового устройства загорелся светодиод, свидетельствующий о наличии питания;

• 4) убедиться, что на корпусе базового устройства загорелся светодиод, свидетельствующий о подключении базового устройства к компьютеру;

• 5) сконфигурировать модуль с базовым устройством в программном обеспечении PSRmodular Software;

• 6)  подать на входы модуля сигналы силы постоянного тока, равные: 0-5; 25-30; 50-55; 75-80; 95-100 % от диапазона измерений силы постоянного тока;

• 7)  зафиксировать измеренные значения силы постоянного тока;

• 8)  повторить п. п. 5)- 7) для всех каналов модуля.

• 10.2 Определение приведенной к верхней границе диапазона измерений основной погрешности измерений напряжения постоянного тока.

• 10.2.1 Определение приведенной к верхней границе диапазона измерений основной погрешности измерений напряжения постоянного тока осуществляется в следующей последовательности:

• 1) собрать схему согласно рисунку 1:

• - подключить модуль, базовое устройство PSR-M-B2-SDI8-SDO4-DO4-SC и/или PSR-M-B2-SDI8-SDO4-DO4-PI (далее - базовое устройство) и калибратор;

• - подключить к клеммам питания модуля и базового устройства источник питания постоянного тока GPR-73060D (далее - источник питания);

• - подключить модуль с базовым устройством к компьютеру.

• 2) включить средства поверки в соответствии с их ЭД, установить на источнике питания значение выходного напряжения постоянного тока 24 В;

• 3) убедиться, что на корпусе модуля и базового устройства загорелся светодиод, свидетельствующий о наличии питания;

• 4) убедиться, что на корпусе базового устройства загорелся светодиод, свидетельствующий о подключении базового устройства к компьютеру;

• 5) сконфигурировать модуль с базовым устройством в программном обеспечении PSRmodular Software;

• 6)  подать на входы модуля сигналы напряжения постоянного тока, равные: 0-5; 25-30; 50-55; 75-80; 95-100 % от диапазона измерений напряжения постоянного тока;

• 7)  зафиксировать измеренные значения напряжения постоянного тока;

• 8) повторить п. п. 5)- 7) для всех каналов модуля.

• 11.1 Определение приведенной к верхней границе диапазона измерений основной погрешности измерений силы постоянного тока.

  • 11.1.1 Рассчитать приведенную к верхней границе диапазона измерений основной погрешности измерений силы постоянного тока, %, по формуле:

_{к =} LasciT . _{100                                 (1)}

'В.Г.

1изм - измеренное модулем значение силы постоянного тока, мА;

1_ЭТ - задаваемое с калибратора значение силы постоянного тока, мА;

1в.г. - верхняя граница диапазона измерений силы постоянного тока, мА.

• 11.2 Определение приведенной к верхней границе диапазона измерений основной погрешности измерений напряжения постоянного тока.

  • 11.2.1 Рассчитать приведенную к верхней границе диапазона основную погрешность измерений напряжения постоянного тока, %, по формуле:

к = ^ц""~^Цэт . 100                                  (2)

"в.г.

и_изм - измеренное модулем значение напряжения постоянного тока, В;

и_эт - значение напряжения постоянного тока, заданное при помощи калибратора, В;

^в.г. “ верхняя граница диапазона измерений напряжения постоянного тока, В.

Модуль подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если полученные значения приведенной к верхней границе диапазона измерений основной погрешности измерений напряжения постоянного тока и приведенной к верхней границе диапазона измерений основной погрешности измерений силы постоянного тока не превышают пределов, указанных в таблице А. 1 Приложения А.

При невыполнении любого из вышеперечисленных условий (когда модуль не подтверждает соответствие метрологическим требованиям), поверку модуля прекращают, результаты поверки признают отрицательными.

• 12.1 Результаты поверки модуля подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

• 12.2 По заявлению владельца модуля или лица, представившего его на поверку, положительные результаты поверки (когда модуль подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на модуль знака поверки, и (или) внесением в паспорт модуля записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

• 12.3 По заявлению владельца модуля или лица, представившего его на поверку, отрицательные результаты поверки (когда модуль не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт модуля соответствующей записи.

• 12.4 Протоколы поверки модуля оформляются по произвольной форме.

Начальник отдела комплексного метрологического обеспечения инновационных проектов ООО «ИЦРМ»

Инженер ООО «ИЦРМ»

ПРИЛОЖЕНИЕ А

Метрологические характеристики модулей

Таблица А.1 - Метрологические характеристики
