Методика поверки «ГСИ. Пирометры TRT IV.82» (МП 24120054-2020)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им. Д.И.Менделеева»

Государственная система обеспечения единства измерений

МП 2412-0054-2020

Руководитель лаборатории госэталонов в области радиометрии и прикладной радиометрии

Ю.А. Сильд

Научный сотрудник

М.А. Иванова

Санкт-Петербург

2020

• 2.3 К проведению поверки должны быть допущены лица, изучившие эксплуатационную документацию на пирометр TRT IV.82, имеющие необходимую квалификацию.

• 3 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  • 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C        20±5

• - относительная влажность, %, не более        80

• - атмосферное давление, кПа                   101,3±4,0

• 3.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • 3.2.1 Проверка наличия руководства по эксплуатации, свидетельство о предыдущей поверке.

  • 3.2.2 Подготовка средств поверки к работе по соответствующим руководствам по эксплуатации.

  • 3.2.3 Подготовка к работе поверяемого прибора в соответствии с эксплуатационной документацией.

• 4 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 4.1 Внешний осмотр.

При проведении внешнего осмотра необходимо убедиться в:

• - целостности прибора (отсутствие трещин или вмятин на корпусе);

• - объектив пирометра не должен иметь загрязнений, царапин, трещин и сколов;

• - соответствии комплектности, маркировки, упаковки требованиям, указанным в эксплуатационной документации;

Результат считается положительным при выполнении указанных условий.

• 4.2 Проверка работы прибора (опробование).

При опробовании пирометр включается и проверяется его работоспособность в соответствии с РЭ.

Поверку не проводят, если на одном из режимов работы пирометра не выполняются функции, указанные в РЭ.

• 4.3 Подтверждение соответствия программного обеспечения

  • 4.3.1 Определение идентификационного наименования встроенного ПО СИ проводится в соответствующем разделе меню Info, в котором приведены сведения о приборе, его зав. номере и версии ПО.

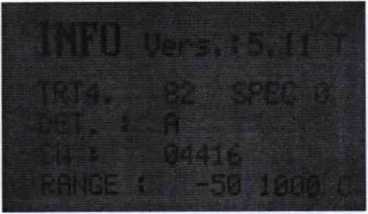

Рисунок 1- Идентификационное наименование встроенного ПО

• 4.3.2 Определение номера версии автономного ПО EasyTRT - в меню Info/About this program отображается версия ПО.

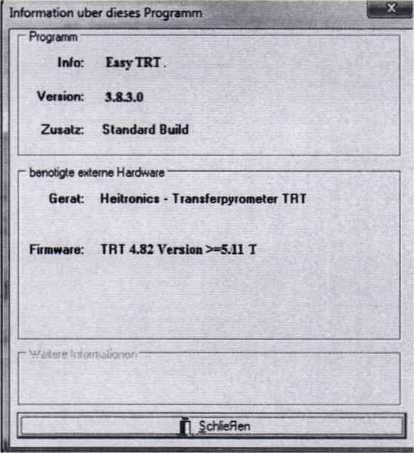

  Рисунок 2- Идентификационное наименование автономного ПО

• 4.3.3 Определение цифрового идентификатора (контрольной суммы исполняемого кода) программного обеспечения EasyTRT проводят с помощью алгоритма MD5 программы «Free Commander» по исполняемому файлу EasyTRT.exe, который является метрологически значимой частью ПО.

Результат проверки считается положительным, если отображаемые на дисплее пирометра и мониторе ПК символы и номера не ниже, указанных в описании типа.

• 4.4 Определение показателя визирования

Проверку показателя визирования следует проводить только при первичной поверке по методике, изложенной в МИ 1200-86 п. 3.4.1.

• 4.5 Определение доверительной погрешности измерения температуры при доверительной вероятности 0,95.

• 4.5.1. Определение доверительной погрешности измерения температуры проводится в пяти точках температурного диапазона (нижняя, верхняя и три точки внутри диапазона).

• 4.5.2.  Перед определением доверительной погрешности поверяемого пирометра определяются поправки к показаниям. Поправки к показаниям пирометра определяют методом прямых измерений.

• 4.5.3. Пирометр и рабочий эталон единицы температуры - излучатель АЧТ (эталонный излучатель) подготавливают к работе согласно руководству по эксплуатации пирометра и технической документации указанных приборов.

• 4.5.4. Устанавливают температурный режим эталонного излучателя, соответствующий нижней границе диапазона измерений.

• 4.5.5. После выхода на заданный температурный стационарный режим, проводят измерение температуры дна полости излучателя.

• 4.5.6. Аналогичные операции выполняют во всех точках температурного диапазона. На каждом температурном режиме излучателя выполняют не менее 10 измерений.

• 4.5.7 По полученным результатам измерений для каждого температурного режима рассчитывают среднее арифметическое значение температуры Т_пир по формуле (1)

  п



t пир = —----- (1)

И

где Т'_пир i- й результат измерений температуры, °C; п - число измерений.

• 4.5.8 Среднее квадратическое отклонение результата измерений S вычисляют по формуле (2)




  п • (и - 1 )



• 4.5.9 По результатам измерений определяют поправки к показаниям пирометра и вычисляют систематическую составляющую погрешности.

Поправки к показаниям пирометра (АТ), определяют, как разность показаний пирометра (среднего арифметического значения температуры пирометра) и показаний эталонного излучателя (среднего арифметического значения температуры эталонного излучателя) и вычисляют по формуле (3) - (5)

Прибор считается пригодным, если максимальные из полученных значений поправки к показаниям пирометра не превышают удвоенного значения доверительной погрешности, указанной в технической документации на прибор.

Систематическую составляющую погрешности, определяют как максимальное по модулю значение разницы между поправками текущих показаний, рассчитываемой по (3) и поправкой к показаниям пирометра (4,5) и вычисляют по формуле (6)

• 4.5.10 Границу неисключенной систематической погрешности рассчитывают по формуле (7)

0„_ир = kj&r} + ДГД + ДГ„²                                   (7)

где к - коэффициент, зависящий от выбранной доверительной вероятности; при доверительной вероятности 0.95, к = 1.1

ДТ_эда- погрешность эталонного средства измерения, которая задана своими границами в ТД на используемое исходное средство поверки.

А Т_Л1 - погрешность метода прямых измерений, обусловленная несовершенством применяемого метода. Значение ее приведено в ГОСТ 8.558-2009.

• 4.5.11 Доверительные границы случайной погрешности Дел определяют по формуле (8)

Асл.⁼г5                                                                       (8)

где I - коэффициент Стьюдента, равный 2.26 .

• 4.5.12 Доверительную погрешность измеряемой температуры Ai™? для каждого температурного режима вычисляют по формуле (9)

-y/s² +            ⁺ ^^T3²m +                           (9)

где

^сл⁺^пир

S + 71/3(АТ/+АГД +ATJ)

• 4.5.13 Прибор считается пригодным, если значение рассчитанной доверительной погрешности измерения температуры при доверительной вероятности 0,95 в диапазоне температуры от -50 до 0°С включительно, не превышает значение ±0,6, в диапазоне температуры св. 0 °C до 1000 °C значение, определяемое по формуле ± (0,00147Т_Из._м + 0,6).

5 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки оформляют в соответствии с требованиями Законодательства РФ.

Знак поверки наносится на свидетельство о поверке. Рекомендуемая форма протокола приведена в приложении А.

ПРИЛОЖЕНИЕ 1

Рекомендуемое

Дата___________________

ПРОТОКОЛ

первичной (периодической) поверки

Наименование_______________

Тип_______________________

Заводской №________________

представленный____________________________________________________

Место проведения поверки______________________________________________

Метод поверки: МП 2412-0054-2020 «ГСИ. Пирометр TRT IV.82. Методика поверки».

Значения влияющих факторов:

Температура окружающей среды_°C

Относительная влажность_%

Атмосферное давление__кПа

Поверка проведена с применением эталонов:______________________________

Результаты внешнего осмотра:_________________________________________

Подтверждение соответствия ПО, версия:_________________

Показатель визирования________________

Таблица 1 - Результаты измерений

Выводы: соответствует/ не соответствует требованиям, установленным в описании типа

Поверитель________________________________________________

Дата проведения поверки «___»___________________202_ г.
