ГСИ. Антенны измерительные гибридные АИГ-12М, АИГ-6М, АИГ-2М

Наименование

АИГ-12-6-2-2020 МП

Обозначение документа

ВНИИФТРИ

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

Первый заместитель генерального директора - заместитель по научной работе ФГУП «ВНИИФТРИ»

Государственная система обеспечения единства измерений Антенны измерительные гибридные АИГ-12М, АИГ-6М, АИГ-2М АИГ-12-6-2-2020 МП

Методика поверки

с изменением № 1

р.п. Менделеево 2021 г.

Содержание 1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверок антенн измерительных гибридных АИГ-12М, АИГ-6М, АИГ-2М (далее - антенны АИГ), изготавливаемых обществом с ограниченной ответственностью «ИЗМЕРИЛОВКА» (ООО «ИЗМЕРИЛОВКА»), Москва.

  • 1.2 Первичной поверке подлежат антенны АИГ до ввода их в эксплуатацию и выходящие из ремонта.

Периодической поверке подлежат антенны АИГ, находящиеся в эксплуатации и на хранении.

  • 1.3 Интервал между поверками 2 (два) года.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки антенн АИГ должны быть выполнены операции, приведенные в таблице 1.

Таблица 1

Наименование операции

Номер пункта МП

Проведение операций

при первичной поверке

при периодической поверке

Внешний осмотр

8.1

+

+

Опробование

8.2

+

Определение КСВН выхода антенны АИГ-2М

8.3

+

-

Определение КСВН выхода антенны АИГ-6М

8.4

+

-

Определение КСВН выхода антенны АИГ-12М

8.5

+

-

Определение коэффициента калибровки антенны АИГ-2М

8.6

+

4-

Определение коэффициента калибровки антенны АИГ-6М

8.7

+

4-

Определение коэффициента калибровки антенны АИГ -12М

8.8

+

+

Определение абсолютной погрешности коэффициента калибровки

8.9

-

+

  • 2.2 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки антенн АИГ должны применяться средства поверки, которые приведены в таблице 2.

Таблица 2

Пункт

МП

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8.2,

8.6,

  • 8.7,

  • 8.8, 8.9

Рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2 (ГОСТ Р 8.574-2000), диапазон частот от 0,3 до 40 ГГц: диапазон измерений коэффициента усиления от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±0,5 дБ

8.6,

  • 8.7,

  • 8.8, 8.9

Рабочий эталон единиц напряженности электрического и магнитного полей 2 разряда в диапазоне частот от 10 Гц до 300 МГц РЭНЭМП-10Г/300М (ГОСТ Р 8.805-2012), диапазон воспроизведения напряженности электрического поля от 0,25 до 2,5 В-м_|, пределы допускаемой относительной погрешности воспроизведения напряженности электрического поля ±4,5 % (в диапазоне частот от 10 Гц до 30 МГц) и

±12,0 % (в диапазоне частот от 30 МГц до 300 МГц)

  • 8.3,

  • 8.4, 8.5

Анализатор электрических цепей векторный/анализатор спектра ZVL3, диапазон частот от 9 кГц до 3 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения | Sn | и | S221 при значениях | Sn | и | S221 от 0 до минус 15 дБ ±0,4 дБ

8.4, 8.5

Анализатор электрических цепей векторный ZVA 24, диапазон частот от 10 до 24000 МГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения | Si 1 | и | S221 в диапазоне частот от 50 до 24000 МГц при значениях | Si 1 | и | S221 от 10 до минус 15 дБ ± (0,4 - 0,6) дБ

8.6,

  • 8.7,

  • 8.8, 8.9

Рулетка измерительная металлическая twoCOMP 5 m, класс точности 2

  • 3.2 Допускается использовать аналогичные средства поверки, обеспечивающих определение метрологических характеристик поверяемых антенн с требуемой точностью.

  • 3.3 Средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 Поверка должна осуществляться лицами со средним или высшим техническим образованием, аттестованными в качестве поверителей в области радиотехнических измерений в установленном порядке и имеющим квалификационную группу электробезопасности не ниже второй.

  • 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документами «Антенны измерительные гибридные АИГ-12М, АИГ-6М, АИГ-2М. Руководство по эксплуатации ЛТМВ.464653.005 РЭ» (далее - ЛТМВ.464653.005 РЭ).

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001, РД 153-34.0-03.150-00, а также требования безопасности, приведённые в ЛТМВ.464653.005 РЭ и в руководствах по эксплуатации на средства поверки.

  • 5.2 Средства поверки должны быть надежно заземлены в соответствии с документацией.

  • 5.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха от 15 до 35 °C;

  • - относительная влажность воздуха от 30 до 80 %;

  • - атмосферное давление от 630 до 800 мм рт. ст.

7 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ
  • 7.1 Перед проведением операций поверки необходимо произвести подготовительные работы, оговоренные в ЛТМВ.464653.005 РЭ и в руководствах по эксплуатации применяемых средств поверки.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8Л Внешний осмотр
  • 8.1.1 При проведении внешнего осмотра антенн АИГ проверить:

  • - комплектность, маркировку и пломбировку согласно эксплуатационной документации на поверяемую антенну АИГ (далее - ЭД);

  • - чистоту и целостность ВЧ разъема;

  • - отсутствие видимых механических повреждений на составных частях поверяемой антенны АИГ;

  • - состояние лакокрасочных покрытий;

  • - прочность крепления элементов конструкции поверяемой антенны АИГ.

  • 8.1.2 Результат внешнего осмотра считать положительным, если:

-комплектность поверяемой антенны АИГ-12М соответствуют разделу 4 документа «Антенна измерительная гибридная АИГ-12М. Формуляр ЛТМВ.464653.005 ФО» (далее -ЛТМВ.464653.005 ФО);

-комплектность поверяемой антенны АИГ-6М соответствуют разделу 4 документа «Антенна измерительная гибридная АИГ-6М. Формуляр ЛТМВ.464653.006 ФО» (далее -ЛТМВ.464653.006 ФО);

  • - комплектность поверяемой антенн АИГ-2М соответствуют разделу 4 документа «Антенна измерительная гибридная АИГ-2М. Формуляр ЛТМВ.464653.005 ФО» (далее -ЛТМВ.464653.007 ФО);

  • - маркировка и пломбирование соответствуют разделу 14 ЛТМВ.464653.005 РЭ;

  • - высокочастотный разъем поверяемой антенны АИГ чист, отсутствуют видимые механические повреждения;

  • - отсутствуют видимые механические повреждения поверяемой антенны АИГ;

  • - крепления элементов конструкции поверяемой антенны АИГ прочны.

  • - отсутствуют повреждения лакокрасочных покрытий.

В противном случае результат внешнего осмотра считать отрицательным и последующие операции поверки не проводить.

8.2 Опробование
  • 8.2.1 Установить поверяемую антенну АИГ на штатив (треногу).

  • 8.2.2 Проверить исправность соединительного высокочастотного разъема.

Для этого подсоединить высокочастотный кабель N-типа из состава Государственного рабочего эталона единицы коэффициента усиления измерительных антенн РЭИА-2 (далее -РЭИА-2) на выход поверяемой антенны АИГ.

  • 8.2.3 Сориентировать антенну АИГ по высоте и азимуту. Для этого ослабить фиксирующие болты на штативе (треноге), поднять антенну на необходимую высоту и сориентировать ее по азимуту, затянуть болты.

  • 8.2.4 Включить тумблер подачи питания. Контролировать загорание зеленого светодиодного индикатора (зеленого мигающего).

В случае, когда одновременно с зеленым светодиодным индикатором горит красный, необходимо провести заряд элементов питания.

Заряд элементов питания осуществляется следующим образом. К разъему для подключения зарядного устройства подключить внешнее зарядное устройство из комплекта поставки. Время заряда контролируется светодиодными индикаторами зарядного устройства в соответствии с руководством по эксплуатации на устройство зарядное.

  • 8.2.5 Результат проверки работоспособности поверяемой антенны АИГ считать положительным, если:

  • - высокочастотный кабель из состава РЭИА-2 присоединяется к входному высокочастотному разъему испытуемой антенны АИГ;

  • - имеется возможность ориентировать антенну АИГ по высоте и азимуту;

  • - после включения тумблер подачи питания наблюдается загорание зеленого светодиодного индикатора (зеленого мигающего) на антенне АИГ.

В противном случае результат опробования считать отрицательным и последующие операции поверки не проводить.

8.3 Определение КСВН выхода антенны АИГ-2М
  • 8.3.1 Определение КСВН входа антенны АИГ-2М проводить с применением анализатора электрических цепей векторного/анализатора спектра ZVL3 (далее - ZVL3) в соответствии с руководством по его эксплуатации.

  • 8.3.2 Измерения проводить в режиме панорамного обзора на частотах /: 0,009; 0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 50 МГц; от 100 до 2000 МГц включительно, с шагом 100 МГц.

При измерении КСВН поверяемую антенну АИГ-2М сориентировать в сторону, свободную от отражающих предметов и на удалении от них не менее 3 м.

  • 8.3.3 Подключить поверяемую антенну АИГ-2М с помощью ВЧ кабеля к ZVL3.

  • 8.3.4 Выполнить измерения КСВН - К^л,, где / - частота измерений.

Результат измерений зафиксировать в рабочем журнале.

  • 8.3.5 Результаты поверки считать положительными, если значенияKcmU в диапазоне частот от 9 кГц до 2000 МГц включительно, не более 2,0 (Измененная редакция, Изм. № 7).

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить.

8.4 Определение КСВН выхода антенны АИГ-6М
  • 8.4.1 Определение КСВН входа антенны АИГ-6М проводить:

  • - на частотах от 9 кГц до 3 ГГц включительно, с применением ZVL3 в соответствии с руководством по его эксплуатации;

  • - на частотах свыше 3 ГГц с применением анализатора электрических цепей векторного ZVA 24 (далее - ZVA 24) в соответствии с руководством по его эксплуатации.

  • 8.4.2 Измерения проводить в режиме панорамного обзора на частотах /: 0,009; 0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 50 МГц; от 100 до 2000 МГц включительно, с шагом 100 МГц, свыше 2000 до 6000 МГц включительно, с шагом 500 МГц.

При измерении КСВН поверяемую антенну АИГ-6М сориентировать в сторону, свободную от отражающих предметов и на удалении от них не менее 3 м.

  • 8.4.3 Подключить поверяемую антенну АИГ-6М с помощью ВЧ кабеля к ZVL3 или к ZVA 24.

  • 8.4.4 Выполнить измерения КСВН - KJcmU , где f - частота измерений.

Результат измерений зафиксировать в рабочем журнале.

  • 8.4.5 Результаты поверки считать положительными, если значения KcmU в диапазоне частот от 9 кГц до 6000 МГц включительно, не более 2,2.

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить.

8.5 Определение КСВН выхода антенны АИГ-12М
  • 8.5.1 Определение КСВН входа антенны АИГ-12М проводить:

  • - на частотах от 9 кГц до 3 ГГц включительно, с применением ZVL3 в соответствии с руководством по его эксплуатации;

  • - на частотах свыше 3 ГГц с применением ZVA 24 в соответствии с руководством по его эксплуатации.

  • 8.5.2 Измерения проводить в режиме панорамного обзора на частотах /: 0,009; 0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 50 МГц; от 100 до 2000 МГц включительно, с шагом 100 МГц, свыше 2000 до 12000 МГц включительно, с шагом 200 МГц.

При измерении КСВН поверяемую антенну АИГ-12М сориентировать в сторону, свободную от отражающих предметов и на удалении от них не менее 3 м.

  • 8.5.3 Подключить поверяемую антенну АИГ-12М с помощью ВЧ кабеля к ZVL3 или к ZVA 24.

  • 8.5.4 Выполнить измерения КСВН - К^ц, где f - частота измерений.

Результат измерений зафиксировать в рабочем журнале.

  • 8.5.5 Результаты испытаний считать положительными, если значенияKcmU в диапазоне частот от 9 кГц до 12000 МГц включительно не более 2,5 (Измененная редакция, Изм. № 7).

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить.

8.6 Определение коэффициента калибровки антенны АИГ-2М
  • 8.6,1 Измерения для определения коэффициента калибровки К% антенны АИГ-2М проводить:

- на частотах /: 0,009; 0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0;

100,0; 200,0; 300,0 МГц с использованием государственного рабочего эталона единиц напряженности электрического и магнитных полей в диапазоне частот от 10 Гц до 300 МГц (далее - РЭНЭМП-ЮГ/ЗООМ);

- на частотах f\ от 0,4 до 2,0 ГГц включительно, с шагом 0,1 ГГц с использованием

РЭИА-2.

  • 8.6.2 Поместить поверяемую антенну АИГ-2М в рабочую зону РЭНЭМП-ЮГ/ЗООМ. Измерения проводить в положении, когда ручка поверяемой антенны АИГ-2М расположена параллельно вектору Е электрического поля.

В рабочей зоне РЭНЭМП-ЮГ/ЗООМ последовательно создавая на частотах /, указанных в п. 8.6.1, эталонную напряженность электрического поля (далее - НЭП) со значениями Е%г от 0,9 до 1,8 В-м-1 (от 119,0 до 125,0 дБ (мкВ-м-1)), измерять значения , в дБ (1 мкВ), на выходе поверяемой антенны АИГ-2М по показаниям приемника измерительного ESPI3, входящего в состав РЭНЭМП-ЮГ/ЗООМ.

Результаты измерений фиксировать в рабочем журнале.

  • 8.6.3 Рассчитать на каждой частоте /, указанной в п. 8.6.1, значение коэффициента калибровки поверяемой антенны АИГ-2М , в дБ (Гм-1), по формуле (1):

(1)

где Ej -эталонное значения НЭП на частоте / в дБ (1 мкВ-м'1 2 3 4 5);

- значение на выходе поверяемой антенны АИГ-2М на частоте ft в дБ (1 мкВ).

Результаты вычислений фиксировать в рабочем журнале.

  • 8.6.4 Для определения коэффициента калибровки поверяемой антенны АИГ-2М на частотах свыше 300 МГц использовать РЭИА-2.

Измерения проводить в помещении размерами (6x6) м, с высотой потолка не менее 4 м. В зоне измерений не допускается нахождение предметов, имеющих отражающие металлические поверхности.

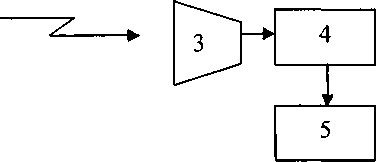

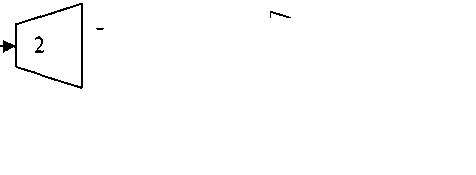

  • 8.6.5 Для проведения поверки собрать схему измерений, приведенную на рисунке 1.

  • 8.6.6 В качестве излучателя использовать антенны из состава РЭИА-2. Излучатель устанавливать в горизонтальной поляризации и ориентировать таким образом, чтобы направление распространения электромагнитной волны было параллельно оси устройства передвижения антенн из состава РЭИА-2 (далее - УПА) и направлено вдоль УПА.

  • 8.6.7 Приборы и излучающие модули располагаются в безэховой камере БЭК-1 РЭИА-2.

  • 8.6.8 Подключить излучатель к выходному разъему генератора сигналов E8257D.

  • 8.6.9 Поверяемую антенну АИГ-2М установить на треногу так, чтобы ее носик был на расстоянии 500 см от апертуры излучателя.

Расстояние d контролировать с помощью рулетки измерительной.

Включить тумблер подачи питания. Контролировать загорание зеленого светодиодного индикатора (зеленого мигающего).

Подключить кабелем из состава РЭИА-2 преобразователь измерительный NRP-Z55 (далее - NRP-Z55) из состава РЭИА-2 к поверяемой антенне АИГ-2М.

  • 8.6.10 Установить на генераторе сигналов E8257D частоту измерений f = 0,4 ГГц.

Подать с генератора сигналов E8257D СВЧ мощность 0 дБ (1 мВт).

Добиться с помощью устройства поворотного из состава РЭИА-2 максимального значения выходного сигнала с поверяемой антенны АИГ-2М по показаниям дисплея на блоке измерительном NRP.

Произвести отсчет UA , в дБ (1 мкВ), на выходе антенны АИГ-2М. Зафиксировать результат отсчета в рабочем журнале.

Выключить СВЧ мощность на генераторе сигналов E8257D.

  • 8.6.11 Выполнить операции п. 8.6.10, устанавливая на генераторе сигналов E8257D последовательно значения частот /, приведенных в п. 8.6.1.

  • 8.6.12 Вычислить (для всех частот /) значение коэффициента калибровки поверяемой антенны АИГ-2М , в дБ (1 м'1), по формуле (2):

K^Ei-U>i,                           (2)

где Е’д - значение эталонного значения НЭП на частоте / в дБ (1 мкВ-м'1);

UA значение на выходе поверяемой антенны АИГ-2М на частоте f в дБ (1 мкВ).

Результаты вычислений зафиксировать в рабочем журнале.

Выключить тумблер подачи питания. Отсоединить антенну АИГ-2М от NRP-Z55.

  • 8.6.13 Результаты испытаний считать положительными, если в диапазоне частот от 9 кГц до 2000 МГц включительно, значения находятся в пределах от 0 до 45 дБ (1 м _1).

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить.

  • 8.6.14 При первичной поверке полученные значения КА зафиксировать в таблице 13 раздела 14 ЛТМВ.464653.007 ФО.

8.7 Определение коэффициента калибровки антенны АИГ-6М
  • 8.7.1 Измерения для определения коэффициента калибровки К% антенны АИГ-6М проводить:

- на частотах /: 0,009; 0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0; 20,0; 30,0; 50,0;

100,0; 200,0; 300,0 МГц с РЭНЭМП-ЮГ/ЗООМ;

- на частотах /: от 0,4 до 0,9 ГГц включительно, с шагом 0,1 ГГц, от 1,0 до 6,0 ГГц включительно с шагом 0,5 ГГц, с использованием РЭИА-2.

  • 8.7.2 Поместить поверяемую антенну АИГ-6М в рабочую зону РЭНЭМП-ЮГ/ЗООМ. Измерения проводить в положении, когда ручка поверяемой антенны АИГ-6М расположена параллельно вектору Е электрического поля.

В рабочей зоне РЭНЭМП-ЮГ/ЗООМ последовательно создавая на частотах /, указанных в п. 8.7.1, эталонную НЭП со значениями Е^. от 0,9 до 1,8 В-м-1 (от 119,0 до 125,0 дБ (мкВ-м-1)), измерять значения , в дБ (1 мкВ), на выходе поверяемой антенны АИГ-6М по показаниям приемника измерительного ESPI3, входящего в состав РЭНЭМП-ЮГ/ЗООМ.

Результаты измерений фиксировать в рабочем журнале.

  • 8.7.3 Рассчитать на каждой частоте f, указанной в п. 8.7.1, значение коэффициента калибровки поверяемой антенны АИГ-6М К% , в дБ (Гм-1), по формуле (3):

K^E^-Uh,                        (3)

где Е% -эталонное значения НЭП на частоте / в дБ (1 мкВ-м'6 7 8 9 10);

U% - значение на выходе поверяемой антенны АИГ-6М на частоте f в дБ (1 мкВ).

Результаты вычислений фиксировать в рабочем журнале.

  • 8.7.4 Для определения коэффициента калибровки поверяемой антенны АИГ-6М на частотах свыше 300 МГц использовать РЭИА-2.

Измерения проводить в помещении размерами (6><6) м, с высотой потолка не менее 4 м. В зоне измерений не допускается нахождение предметов, имеющих отражающие металлические поверхности.

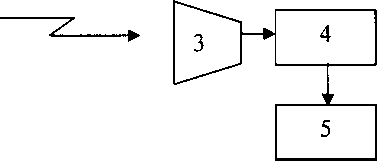

  • 8.7.5 Для проведения поверки собрать схему измерений, приведенную на рисунке 2.

  • 8.7.7 Приборы и излучающие модули располагаются в безэховой камере БЭК-1 РЭИА-2.

  • 8.7.8 Поверяемую антенну АИГ-6М установить на треногу так, чтобы ее носик был на расстоянии 500 см от апертуры излучателя.

Расстояние d контролировать с помощью рулетки измерительной.

Включить тумблер подачи питания. Контролировать загорание зеленого светодиодного индикатора (зеленого мигающего).

Подключить кабелем из состава РЭИА-2 преобразователь измерительный NRP-Z55 из состава РЭИА-2 к поверяемой антенне АИГ-6М.

  • 8.7.9 Установить на генераторе сигналов E8257D частоту измерений / = 0,4 ГГц.

Подать с генератора сигналов E8257D СВЧ мощность 16 дБ (1 мВт).

Добиться с помощью устройства поворотного из состава РЭИА-2 максимального значения выходного сигнала с поверяемой антенны АИГ-6М по показаниям дисплея на блоке измерительном NRP.

Произвести отсчет , в дБ (1 мкВ), на выходе антенны АИГ-6М. Зафиксировать результат отсчета в рабочем журнале.

Выключить СВЧ мощность на генераторе сигналов E8257D.

  • 8.7.10 Выполнить операции п. 8.7.9, устанавливая на генераторе сигналов E8257D последовательно значения частот /: 0,5; 0,6; 0,7; 0,8; 0,9 ГГц.

  • 8.7.11 Вычислить (на частотах /: 0,4; 0,5; 0,6; 0,7; 0,8; 0,9 ГГц) значение коэффициента калибровки поверяемой антенны АИГ-6М , в дБ (1 м’1), по формуле (4):

(4) где - значение эталонного значения НЭП на частоте f в дБ (1 мкВ-м'1);

- значение на выходе поверяемой антенны АИГ-6М на частоте / в дБ (1 мкВ).

Результаты вычислений зафиксировать в рабочем журнале.

  • 8.7.12 Установить на генераторе сигналов E8257D частоту измерений / = 1,0 ГГц.

Подать с генератора сигналов E8257D СВЧ мощность 18 дБ (1 мВт).

Добиться с помощью устройства поворотного из состава РЭИА-2 максимального значения выходного сигнала с поверяемой антенны АИГ-6М по показаниям дисплея на блоке измерительном NRP.

Произвести отсчет Р%, в мВт, на выходе антенны АИГ-6М. Зафиксировать результат отсчета в рабочем журнале.

Выключить СВЧ мощность на генераторе сигналов E8257D.

  • 8.7.13 Выполнить операции п. 8.7.12, устанавливая на генераторе сигналов E8257D последовательно значения частот / от 1,5 до 6,0 ГГц включительно.

  • 8.7.14 Вычислить (для всех / от 1,0 до 6,0 ГГц) значение коэффициента калибровки поверяемой антенны АИГ-6М , в дБ (1 м'1), по формуле (5):

К'; =201g(Z)-10-lg(i-f-к!-pfr-wi,       (5)

А

где К„‘ - значения коэффициента калибровки, в см7-мВт-1, на частоте /, приведенные в эксплуатационной документации (далее - ЭД) на РЭИА-2;

/ - частота, установленная на генераторе сигналов в МГц;

Д - длина волны, в см, соответствующая /, на которой проводились измерения;

Р% - результаты отсчета в мВт, полученные в п.п. 8.7.12, 8.7.13.

Результаты вычислений зафиксировать в рабочем журнале.

Включить тумблер подачи питания. Отсоединить антенну АИГ-6М otNRP-Z55.

  • 8.7.15 Результаты испытаний считать положительными, если в диапазоне частот от 9 кГц до 6000 МГц включительно, значения КА находятся в пределах от 10 до 56 дБ (1 м -1).

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить.

  • 8.7.16 При первичной поверке полученные значения КА зафиксировать в таблице 13 раздела 14 ЛТМВ.464653.006 ФО.

8.8 Определение коэффициента калибровки антенны АИГ-12М
  • 8.8.1 Измерения для определения коэффициента калибровки КА антенны АИГ-12М

проводить:

100,0; 200,0; 300,0 МГц с РЭНЭМП-ЮГ/ЗООМ;

- на частотах /: от 0,4 до 0,9 ГГц включительно, с шагом 0,1 ГГц, от 1,0 до 12,0 ГГц

включительно с шагом 0,5 ГГц, с использованием РЭИА-2.

  • 8.8.2 Поместить поверяемую антенну АИГ-12М в рабочую зону РЭНЭМП-ЮГ/ЗООМ. Измерения проводить в положении, когда ручка поверяемой антенны АИГ-12М расположена параллельно вектору Е электрического поля.

В рабочей зоне РЭНЭМП-ЮГ/ЗООМ последовательно создавая на частотах /, указанных в п. 8.8.1, эталонную НЭП со значениями Е^т от 0,9 до 1,8 В-м-1 (от 119,0 до 125,0 дБ (мкВ-м-1)), измерять значения UA , в дБ (1 мкВ), на выходе поверяемой антенны АИГ-12М по показаниям приемника измерительного ESPI3, входящего в состав РЭНЭМП-ЮГ/ЗООМ.

Результаты измерений фиксировать в рабочем журнале.

  • 8.8.3 Рассчитать на каждой частоте /, указанной в п. 8.8.1, значение коэффициента калибровки поверяемой антенны АИГ-12М КА , в дБ (1-м-1), по формуле (6):

(6)

где Elj -эталонное значения НЭП на частоте / в дБ (1 мкВ-м'11 12 13 14 15);

- значение на выходе поверяемой антенны АИГ-6М на частоте / в дБ (1 мкВ).

Результаты вычислений фиксировать в рабочем журнале.

  • 8.8.4 Для определения коэффициента калибровки поверяемой антенны АИГ-12М на частотах свыше 300 МГц использовать РЭИА-2.

Измерения проводить в помещении размерами (6x6) м, с высотой потолка не менее 4 м. В зоне измерений не допускается нахождение предметов, имеющих отражающие металлические поверхности.

  • 8.8.5 Для проведения поверки собрать схему измерений, приведенную на рисунке 3.

  • 8.8.6 В качестве излучателя использовать антенны из состава РЭИА-2. Излучатель устанавливать в горизонтальной поляризации и ориентировать таким образом, чтобы направление распространения электромагнитной волны было параллельно оси устройства передвижения антенн из состава РЭИА-2 (далее - УПА) и направлено вдоль УПА.

  • 8.8.7 Приборы и излучающие модули располагаются в безэховой камере БЭК-1 РЭИА-2.

  • 8.8.8 Поверяемую антенну АИГ-12М установить на треногу так, чтобы ее носик был на расстоянии 500 см от апертуры излучателя.

Расстояние d контролировать с помощью рулетки измерительной.

Включить тумблер подачи питания. Контролировать загорание зеленого светодиодного индикатора (зеленого мигающего).

Подключить кабелем из состава РЭИА-2 преобразователь измерительный NRP-Z55 из состава РЭИА-2 к поверяемой антенне АИГ-12М.

  • 8.8.9 Установить на генераторе сигналов E8257D частоту измерений f = 0,4 ГГц.

Подать с генератора сигналов E8257D СВЧ мощность 16 дБ (1 мВт).

Добиться с помощью устройства поворотного из состава РЭИА-2 максимального значения выходного сигнала с поверяемой антенны АИГ-12М по показаниям дисплея на блоке измерительном NRP.

Произвести отсчет U fA', в дБ (1 мкВ), на выходе антенны АИГ-12М. Зафиксировать результат отсчета в рабочем журнале.

Выключить СВЧ мощность на генераторе сигналов E8257D.

  • 8.8.10 Выполнить операции п. 8.8.9, устанавливая на генераторе сигналов E8257D последовательно значения частот f: 0,5; 0,6; 0,7; 0,8; 0,9 ГГц.

  • 8.8.11 Вычислить (на частотах f: 0,4; 0,5; 0,6; 0,7; 0,8; 0,9 ГГц) значение коэффициента калибровки поверяемой антенны АИГ-12М КА, в дБ (1 м’1), по формуле (7):

(7)

где - значение эталонного значения НЭП на частоте / в дБ (1 мкВ-м'1);

- значение на выходе поверяемой антенны АИГ-12М на частоте / в дБ (1 мкВ).

Результаты вычислений зафиксировать в рабочем журнале.

  • 8.8.12 Установить на генераторе сигналов E8257D частоту измерений / = 1,0 ГГц.

Подать с генератора сигналов E8257D СВЧ мощность 18 дБ (1 мВт).

Добиться с помощью устройства поворотного из состава РЭИА-2 максимального значения выходного сигнала с поверяемой антенны АИГ-12М по показаниям дисплея на блоке измерительном NRP.

Произвести отсчет , в мВт, на выходе антенны АИГ-12М. Зафиксировать результат отсчета в рабочем журнале.

Выключить СВЧ мощность на генераторе сигналов E8257D.

  • 8.8.13 Выполнить операции п. 8.8.12, устанавливая на генераторе сигналов E8257D последовательно значения частот / от 1,5 до 12,0 ГГц включительно.

  • 8.8.14 Вычислить (для всех ft от 1,0 до 12,0 ГГц) значение коэффициента калибровки поверяемой антенны АИГ-12М К% , в дБ (1 м'1), по формуле (8):

= 20-lg(Z)-10-lg(±^-^ ^)-29,79,       (8)

Z,

где - значения коэффициента калибровки, в см2-мВт_|, на частоте /, приведенные в эксплуатационной документации (далее - ЭД) на РЭИА-2;

/ - частота, установленная на генераторе сигналов в МГц;

Д - длина волны, в см, соответствующая /, на которой проводились измерения;

РА - результаты отсчета в мВт, полученные в п.п. 8.8.12, 8.8.13.

Результаты вычислений зафиксировать в рабочем журнале.

Выключить тумблер подачи питания. Отсоединить антенну АИГ-12М от NRP-Z55. Результаты вычислений зафиксировать в рабочем журнале.

  • 8.8.15 Результаты испытаний считать положительными, если в диапазоне частот от 9 кГц до 12000 МГц включительно, значения находятся в пределах от 10 до 56 дБ (1 м _1).

В противном случае результаты поверки считать отрицательными и последующие операции поверки не проводить.

  • 8.8.16 При первичной поверке полученные значения КА зафиксировать в таблице 13 раздела 14 ЛТМВ.464653.005 ФО

8.9 Определение абсолютной погрешности коэффициента калибровки
  • 8.9.1 Для определения абсолютной погрешности коэффициента калибровки выполнить:

  • - операции п. 8.6 настоящей МП для антенны АИГ-2М;

  • - операции п. 8.7 настоящей МП для антенны АИГ-6М;

  • - операции п. 8.8 настоящей МП для антенны АИГ-12М.

Результаты измерений и вычислений фиксировать в рабочем журнале.

  • 8.9.2 Рассчитать абсолютную погрешность коэффициента калибровки, Дл, в дБ (мч), по формуле (9):

(9) где КА - значение коэффициента калибровки в дБ (м-1), полученное при периодической поверке поверяемой антенны АИГ.

КАП - значения калибровочного коэффициента поверяемой антенны АИГ, в дБ (м_|), приведенные:

  • - в таблице 13 раздела 14 «Поверка» ЛТМВ.464653.007 ФО для антенны АИГ-2М;

  • - в таблице 13 раздела 14 «Поверка» ЛТМВ.464653.006 ФО для антенны АИГ-6М;

  • - в таблице 13 раздела 14 «Поверка» ЛТМВ.464653.005 ФО для антенны АИГ-12М.

  • 8.9.3 Результаты поверки считать положительными, если полученные значения Дл находятся в пределах ±2,0 дБ (м-1).

В противном случае результаты поверки считать отрицательными.

* I

9 ФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений.

По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке средства измерений, и (или) в паспорт (формуляр) средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средства измерений.

Начальник НИО-1 ФГУП «ВНИИФТРИ»

Старший научный сотрудник НИО-1 ФГУП «ВНИИФТРИ

Научный сотрудник НИО-1 ФГУП «ВНИИФТРИ»

О.В. Каминский

\В.И. Лукьянов

О.Л. Неустроев

1

- генератор сигналов E8257D из состава РЭИА-2;

2

- излучатель из состава РЭИА-2;

3

- поверяемая антенна АИГ-2М

4

- преобразователь измерительный NRP-Z55 из состава РЭИА-2;

5

- блок измерительный NRP из состава РЭИА-2

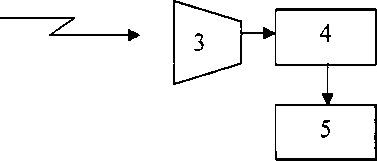

Рисунок 1

6

- генератор сигналов E8257D из состава РЭИА-2;

7

- излучатель из состава РЭИА-2;

8

- поверяемая антенна АИГ-6М;

9

- преобразователь измерительный NRP-Z55 из состава РЭИА-2;

10

- блок измерительный NRP из состава РЭИА-2

Рисунок 2

  • 8.7.6 В качестве излучателя использовать антенны из состава РЭИА-2. Излучатель устанавливать в горизонтальной поляризации и ориентировать таким образом, чтобы направление распространения электромагнитной волны было параллельно оси устройства передвижения антенн из состава РЭИА-2 (далее - УПА) и направлено вдоль УПА.

11

- генератор сигналов E8257D из состава РЭИА-2;

12

- излучатель из состава РЭИА-2;

13

- поверяемая антенна АИГ-12М;

14

- преобразователь измерительный NRP-Z55 из состава РЭИА-2;

15

- блок измерительный NRP из состава РЭИА-2

Рисунок 3

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
