УТВЕРЖДАЮ

ВАСТ»

В. В. Тулугуров

2021 г.

СОГЛАСОВАНО

Заместитель

2021 г.

Р. В. Павлов

директора

Государственная система обеспе зения единства измерений Устройства мониторинга и контрог.я электроприводов УМК СП Методика пс верки

ВАРБ.411724МП г. Санкт-Петербург 2021 г.

1 Общие положения
  • 1.1 Настоящая методика поверки распространяется на устройства мониторинга и контроля электроприводов УМК СП (далее - устройства) и устанавливает порядок и объем их первичной и периодической поверок.

  • 1.2 Поверяемые устройства должны иметь прослеживаемость к:

  • - Государственному первичному специальному эталону гэт89-2008 «Государственный первичный специальный эталон единицы электрического напряжения (вольта) в диапазоне частот 10 - 3-107 Гц» в соответствии с государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-Ю*до 2-109Гц, утвержденной приказом Госстандарта № 1053 от 29.05.2018 года.

  • - Государственному первичному специальному эталону гэт88-2014 «Государственный первичный специальный эталон единицы силы электрического тока в диапазоне частот 20 - Г106 Гц» в соответствии с государственной поверочной схемой для средств измерений переменного электрического тока от 1-Ю’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц утвержденной приказом Госстандарта № 575 от 14.05.2015 года и внесенными изменениями согласно приказу Госстандарта № 2863 от 5 декабря 2019 года «О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. N 575 "Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от Г10 до 100 А в диапазоне частот от 1-10 до 110 Гц"».

  • - Государственному первичному эталону ГЭТ 153-2019 «Государственный первичный единицы электрической мощности в диапазоне частот 1 - 2500 Гц» в соответствии с государственной поверочной схемой для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденной приказом Госстандарта № 1436 от 23.07.2021 года.

  • 1.3 Для обеспечения реализации методики поверки при определении метрологических характеристик устройств применяется метод прямых измерений.

  • 1.4 Интервал между поверками - 4 года.

2 Перечень операций поверки средства измерений
  • 2.1 При поверке устройств выполнить работы в объеме, указанном в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

8.1

Да

Да

2 Опробование

8.2

Да

Да

3 Подтверждение версии программного обеспечения

8.3

Да

Да

4 Определение основных погрешностей измеренийнапряжения и частоты переменного тока

8.4

Да

Да

  • 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и устройство бракуется.

3 Требования к условиям проведения поверки
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха от 15°С до 35°С;

  • - относительная влажность от 30 % до 80 %;

  • - атмосферное давление от 84 до 106 кПа.

4 Требования к специалистам, осуществляющим поверку
  • 4.1 К проведению поверки допускаются лица, изучившие настоящую методику, руководства по эксплуатации на устройства и средства поверки.

  • 4.2 К проведению поверки допускаются лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованные на право поверки, непосредственно осуществляющие поверку средств измерений.

5 Метрологический и технические требования к средствам поверки
  • 5.1 При проведении поверки применяют средства измерений, указанные в таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование, тип средства поверки, регистрационный номер в Федеральном информационном фонде,метрологические характеристики

Основные средства поверки

9

Калибратор многофункциональныйСАЫВИО 14хмодификации CALIBRO 142, регистрационный № 39949-08;

воспроизведение напряжения переменного тока от 0,1 мВ до 1000 В частотой от 20 Гц до 10 кГц, ПГ ± (0,03 % от U3 + 0,02 % от Unp);

воспроизведение силы переменного тока от 1 мкА до 20 А частотой от 20 Гц до 1 кГц, ПГ ± (0,1 % от U3 + 0,03 % от Unp);

воспроизведение электрической мощности на переменном токе от 2 мА до 10 А частотой от 40 до 400 Гц, ПГ ± (0,05 % от U3+ 0,01 % от Unp)

Компьютер

8,9

Персональный компьютер ОС Windows 7, 8.1 или 10; процессор с тактовой частотой от 1 ГГц; объем оперативной памяти от 2 ГБ; порт Ethernet 100 Мбит/с или выше; клавиатура; манипулятор "мышь"; установленное ПО «Клиент Modbus УМК-СП»

Сетевое оборудование

8,9

Инжектор РоЕ или коммутатор Ethernet с функцией РоЕ. Порт РоЕ стандарта IEEE 802.3at/af

  • 5.2 Эталоны единиц величин должны быть утверждены приказом Федерального агентства по техническому регулированию и метрологии. Средства измерений должны быть утвержденного типа.

  • 5.3 Все эталоны единиц величин и средства измерений, применяемые при поверке, должны иметь действующую запись о результатах поверки в Федеральном информационном фонде по обеспечению единства измерений и/или свидетельство о поверке на бумажном носителе.

  • 5.4 Допускается применение для поверки других средств измерений, обеспечивающих определение метрологических характеристик устройств с требуемой точностью.

6 Требования (условия) по обеспечению безопасности проведения поверки
  • 6.1 При проведении поверки необходимо соблюдать:

  • - требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Правила по охране труда при эксплуатации электроустановок»;

  • - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и вспомогательное оборудование;

  • - условия по технике безопасности, приведенные в руководстве по эксплуатации устройства.

  • 6.2 К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений и прошедшие инструктаж по технике безопасности.

7 Внешний осмотр средства измерений
  • 7.1 При проведении внешнего осмотра должно быть установлено соответствие устройства следующим требованиям:

  • - наличие маркировки на устройстве (наименование и тип устройств, товарный знак предприятия-изготовителянаименование предприятия, заводской номер, год изготовления, назначение гнезд, разъемов, индикаторов);

  • - четкость всех надписей на поверяемомустройстве;

  • - чистота контактов разъемных соединителей;

  • - исправность соединительных кабелей;

  • - прочность и целостность всех покрытий, обеспечивающих защиту от внешних воздействий;

  • - отсутствие механических повреждений устройства.

8Подготовка к поверке и опробование средства измерений

  • 8.1 Подготовка к поверкесредства измерений

  • 8.1.1 Перед проведением поверки выполняют следующие работы:

  • - изучают эксплуатационные документы на поверяемые устройства, а также руководства по эксплуатации на применяемые средства поверки;

  • - подготавливают к работе средства поверки и выдерживают во включенном состоянии в соответствии с указаниями руководств по эксплуатации.

  • 8.2 Опробование средства измерений

  • 8.2.1 Собрать схему для проверки метрологических характеристик устройства в соответствие с рисунком А. 1 Приложения А.

Податьнапряжениепитания наУМК-СПчерезинжекторРоЕ или коммутатор Ethernet с функцией РоЕ.

Включитьперсональныйкомпьютеризапуститьпредустановленноепрограммноеобеспе чение«Клиент Modbus УМК-СП» (далее - ПО).

В верхней части главного окна интерфейса ввести IP-адрес и номер порта (поумол-чаниюиспользуется порт 502) УМКСП.

Нажать кнопку«чтениестатуса»программного интерфейса и визуально убедиться, что отклик УМК-СП в поле сообщений главного окна содержит его серийный номер и хеш-суммуметрологическизначимойчастивстроенногоПО (рисунок 1).

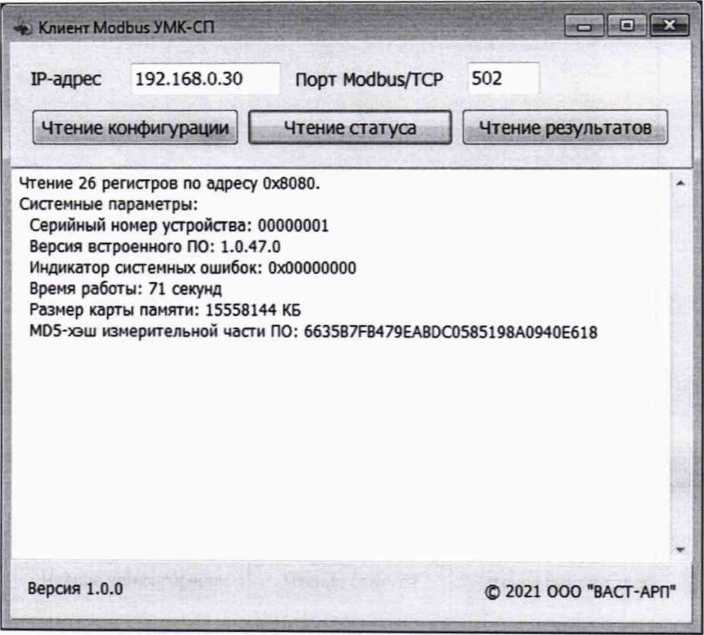

Рисунок 1 - ПоказанияУМК СП после нажатия кнопки «чтение статуса»

9 Проверка программного обеспечения средства измерений
  • 9.1 Повторить подготовку к измерениям согласно п. 8.2.1 настоящей методики. Нажать кнопку «чтениестатуса» программного интерфейса (рисунок 1) и визуально убедиться, что отклик УМК СП в поле сообщений главного окна содержит хеш-сумму измерительной части - метрологически значимой части встроенного ПО, равную 6635B7FB479EABDC0585198А0940Е618.

10 Определение метрологических характеристик средства измерений
  • 10.1 Повторить подготовку к измерениям согласно п.8.2.1 настоящей методики.

  • 10.2 Проверка каналов измерения напряжения переменного тока.

    • 10.2.1 Установить на выходе калибратора первое значение напряжение, приведен-ноевовтором столбцетаблицыЗ.

    • 10.2.2 Нажать кнопку «чтение результатов» программного интерфейса, после чего считать в поле сообщений главного окна показания УМК СП (рисунок 2), внести их в таблицу 3 и рассчитать величину относительной погрешности измерений.

    • 10.2.3 Повторить последние два пункта последовательности для остальных значений напряжения, приведенных во втором столбце таблицы 3.

      ■4$ Клиент Modbus УМК-СП                                         а В [■ЁЗа!

      IP-адрес   192.168.0.30     Порт Modbus/TCP

      ________________________________________________________________________________________________________________________________,

      502

      -- - г

      Чтение конфигурации     Чтение статуса

      Чтение результатов

Чтение 60 регистров по адресу 0x8104. Напряжение А: 215,9 В Напряжение Б: 216,7 В

Ток 1А: 0,0003609 А, мощность 1А: 0,000005781 Вт Ток 1Б: 0,0004183 А, мощность 1Б: -0,00009638 Вт Ток 2А: 0,0009334 А, мощность 2А: -0,00002111 Вт Ток 2Б: 0,0008101 А, мощность 2Б: 0,0004199 Вт Ток ЗА: 0,001364 А, мощность ЗА: -0,0006549 Вт Ток ЗБ: 0,0009799 А, мощность ЗБ: -0,0009244 Вт Ток 4А: 0,001108 А, мощность 4А: 0,0002154 Вт Ток 4Б: 0,0003332 А, мощность 4Б: -0,0002833 Вт Ток 5А: 0,0002713 А, мощность 5А: -0,000009168 Вт Ток 5Б: 0,0008908 А, мощность 5Б: -0,0001809 Вт Ток 6А: 0,001293 А, мощность 6А: -0,0002329 Вт Ток 6Б: 0,0009709 А, мощность 6Б: -0,0002678 Вт Ток 7А: 0,001628 А, мощность 7А: -0,001226 Вт Ток 7Б: 0,001354 А, мощность 7Б: -0,001155 Вт

Версия 1.0.0                                         © 2021 ООО "ВАСТ-АРП"

Рисунок 2 - Показания УМК СП после нажатия кнопки «чтение результатов»

Таблица 3 - Метрологические характеристки в режиме измерения напряжения

Частота переменного тока, Гц

Напряжение установленное, В

Канал А

Канал Б

Напряжение измеренное, В

Относительная погрешность, %

Напряжение измеренное, В

Относительная погрешность, %

50

50

150

250

350

450

  • 10.3 Проверка каналов измерния силы переменного тока.

    • 10.3.1 Установить на выходе калибратора первое значение силы тока, приведенное во втором столбце таблицы 4.

    • 10.3.2 Нажать кнопку «чтение результатов» программного интерфейса, после чего считать в поле сообщений главного окна показания УМК СП (рисунок 2), внести их в таблицу 4 и рассчитать величину относительной погрешности измерений.

    • 10.3.3 Повторить операции по пп.10.3.1-10.3.2 для остальных значений силы тока, приведенных во втором столбце таблицы 4.

    • 10.3.4 Выполнить операции по пп. 10.3.1-10.3.3 для всех каналов измерений силы переменного тока.

Таблица 4 - Метрологические характеристки в режиме измерения силы тока

Частота переменноготока,

Гц

Сила тока установленная, А

Канал хА

Канал хБ

Сила тока, измеренная,

В

Относительная-погрешность, %

Сила тока, измеренная, В

Относительная погрешность, %

50

0,5

1

2,5

5

10

15

  • 10.4 Проверка каналов измерения активной мощности переменного тока.

    • 10.4.1 Установить на выходе калибратора первое значения напряжения и силы переменного тока, приведенные во втором и третьем столбцах таблицы 5.

    • 10.4.2 Нажать кнопку «чтение результатов» программного интерфейса, после чего считать в поле сообщений главного окна показания УМК СП (рисунок 2), внести их в таблицу 5 и рассчитать величину относительной погрешности измерений.

    • 10.4.3 Повторить операции по пп. 10.4.1-10.4.2 для остальных значений напряжения и силы тока, приведенных во втором и третьем столбцах таблицы 5.

10.4.4 Выполнить операции по пп. 10.4.1-10.4.3 для всех каналов измеренийактивной мощности.

Таблица 5 - Метрологические характеристки в режиме измерения активной мощности

Частота переменного тока, Гц

Напряжение установленное, В

Сила тока установленная, А

Коэффициент мощности, установленный, %

Канал хА

Канал хБ

Мощность, измеренная,

Вт

Относитель-наяпогреш-ность, %

Мощность, измеренная,

Вт

Относитель-наяпогреш-ность, %

50

50

0,5

1

5

15

120

0,5

5

15

240

0,5

5

15

240

5

0,8

0,6

0,4

0,2

0,1

11 Подтверждение соответствия средства измерений метрологическим требованиям
  • 11.1 Результаты поверки считаются удовлетворительными, если показания проверяемого устройства в проверяемых точках измерения напряжения, силы и активной мощности переменного тока по всем каналам соответствуют требованиям, приведенным в описании типа на устройства мониторинга и контроля электроприводов УМК СП.

12 Оформление результатов поверки
  • 12.1 На каждое поверяемое устройство оформляется протокол поверки.

  • 12.2 Устройства, прошедшие поверку с удовлетворительным результатом, признаются годными и допускаются к применению.

  • 12.3 При неудовлетворительных результатах поверки устройства бракуются и не допускаются к применению.

  • 12.4 Сведения о результатах поверки устройств заносятся в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца или лица, предоставившего устройства на поверку, выдается свидетельство о поверке средств измерений или извещение о непригодности к применению на бумажном носителе.

Разработчики настоящей методики:

Заместитель генерального директора ООО «Ассоциация ВАСТ»

В. К .Котов

Н. Б. Заболкин

Инженер по метрологии 2 категории отдела № 432

Приложение А

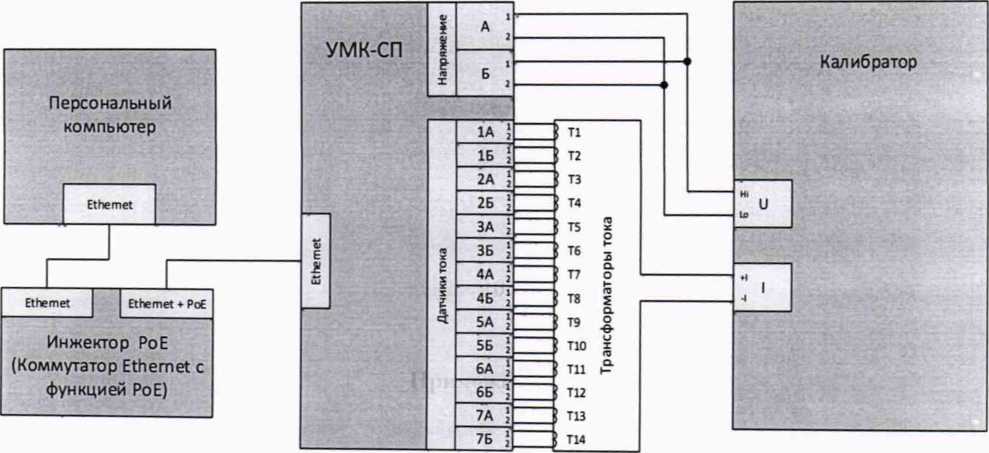

Рисунок А.1 — Схема подключения для проверки метрологических характеристик
