А 1.1 Область применения

Настоящая методика распространяется на анализатор растворенного водорода МАРК-509А (в дальнейшем анализатор) с маркировочной табличкой, содержащей регистрационный номер в Государственном реестре средств измерений и интервал между поверками.

Анализатор предназначен для измерений массовой концентрации растворенного в воде водорода (КРВ) и температуры водных сред, и устанавливает методы и средства его первичной и периодической поверки.

Интервал между поверками - 2 года.

А 1.2 Используемые нормативные документы

ГОСТ 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода).

РМГ 51-2002 «Государственная система обеспечения единства измерений. Документы на методики поверки средств измерений. Основные положения».

А 1.3 Метрологические характеристики, проверяемые при поверке

Пределы допускаемой основной абсолютной погрешности анализатора при измерении КРВ при температуре анализируемой среды (20,0 ± 0,2) °C и температуре окружающего воздуха (20 ± 5) °C должны быть, мкг/дм³:

а) с датчиком водородным ДВ-509АВД:

• - по индикатору..................................................±(10 + 0,03С);

• - по токовому выходу............................± [(10 + 0,002С_диап) + 0,03С];

б) с датчиком водородным ДВ-509АВД-ТМ:

• - по индикатору..................................................± (3 + 0,015 С);

• - по токовому выходу...........................± [(3 + 0,002С_диап) + 0,015С],

где С - измеряемое значение КРВ, мкг/дм³;

Сдиап ~ значение верхнего предела запрограммированного диапазона измерений КРВ по токовому выходу, соответствующее 5 мА для выходного тока от 0 до 5 мА и 20 мА для выходного тока от 4 до 20 мА, мкг/дм³.

Пределы допускаемой основной абсолютной погрешности анализатора при измерении температуры анализируемой среды при температуре окружающего воздуха (20 ± 5) °C должны быть, °C..........................................±0,3.

А 1.4 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице А 1.4.1.

Таблица А1.4.1.

Примечания

• 1 Знак «+» означает, что операцию проводят.

• 2 При получении отрицательного результата любой из операций поверка прекращается, анализатор бракуется

А1.5 Средства поверки

Средства измерений, реактивы, материалы, применяемые при поверке, указаны в таблице А 1.5.1.

Таблица А 1.5.1

Примечания

• 1 Допускается применение других средств измерений, не приведенных в перечне, обеспечивающих определение метрологических характеристик с необходимой точностью.

• 2 Для измерений температуры допускается применение других средств измерений с погрешностью измерения не хуже ± 0,1 °C.

• 3 Для измерений давления допускается применение других средств измерений с классом точности не хуже 1.

Средства измерений должны быть поверены и иметь действующие свидетельства о поверке или знаки поверки.

Испытательное оборудование должно иметь отметки, подтверждающие его годность в соответствии с требованиями их технической документации.

А 1.6 Требования к квалификации поверителей

К проведению поверки анализаторов допускаются лица, аттестованные в качестве поверителей в области измерений физико-химического состава и свойств веществ, имеющие высшее или среднетехническое образование, опыт работы в химических лабораториях не менее одного года, владеющие техникой потенциометрических и амперометрических измерений и изучившие настоящую методику поверки.

А1.7 Требования безопасности

ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ работа с анализатором при снятых крышках корпуса блока преобразовательного!

А1.7.1 При проведении поверки соблюдают правила техники безопасности:

• - при работе с электроустановками - по ГОСТ 12.1.019-2009 и ГОСТ 12.2.007.0-75;

• - при работе с химическими реактивами - по ГОСТ 12.1.007-76 и ГОСТ 12.4.021-75.

Al.7.2 Должны соблюдаться правила работы с баллонами с ПГС под давлением.

А 1.7.3 Помещение, в котором осуществляется поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

А 1.7.4 Исполнители должны быть проинструктированы о мерах безопасности, которые должны соблюдаться при работе с приборами, в соответствии с инструкциями, прилагаемыми к приборам. Обучение работающих лиц правилам безопасности труда проводят по ГОСТ 12.0.004-90.

А 1.8 Условия поверки

А 1.8.1 Поверка должна проводиться в следующих условиях:

• - температура окружающего воздуха, °C................................(20 ±5);

• - относительная влажность воздуха, %, не более............................80;

• - атмосферное давление, кПа..................................от 84,0 до 106,7;

- питание.................................................от сети переменного тока

частотой (50,0 ± 0,5) Гц и напряжением (220 ± 4) либо (36 ± 1) В.

А1.8.2 Вибрация, тряска, удары, влияющие на работу анализатора, не допускаются.

А 1.9 Подготовка к поверке

А 1.9.1 Перед проведением поверки:

• - подготавливают к работе анализатор в соответствии с разделом 2.3 руководства по эксплуатации ВР74.00.000РЭ;

• - устанавливают на датчик водородный ДВ-509АВД монтажные части: втулку ВР77.02.201, кольцо 048-054-36 и втулку ВР77.02.202 в соответствии с п. 2.3. Руководства по эксплуатации;

Примечание - Установка монтажных частей на датчик водородный ДВ-509АВД-ТМ не требуется.

• - проводят градуировку анализатора по ГСО-ПГС в соответствии с разделом 2.3.4 руководства по эксплуатации ВР74.00.000РЭ.

ВНИМАНИЕ: НЕ ОТСОЕДИНЯТЬ датчик водородный ДВ-509АВД и ДВ-509АВД-ТМ от блока преобразовательного по окончании проведения градуировки по ГСО-ПГС!

А1.9.2 Верхний предел программируемого диапазона измерений по токовому выходу устанавливают равным:

а) 20000 мкг/дм³ с датчиками водородными ДВ-509АВД;

б) 2000 мкг/дм³ с датчиками водородным ДВ-509АВД-ТМ.

Значение уставки устанавливают:

• - MIN - 0 мкг/дм³,

• - МАХ - равным:

а) 20000 мкг/дм³ с датчиками водородными ДВ-509АВД;

б) 2000 мкг/дм³ с датчиками водородным ДВ-509АВД-ТМ.

Значение избыточного давления анализируемой среды - равным 0,0 МПа.

А1.9.3 Средства измерений и испытательное оборудование подготавливают к работе в соответствии с их эксплуатационной документацией.

А 1.9.4 Поверочная газовая смесь, хранившаяся при температуре ниже плюс 15 °C, должна быть выдержана перед использованием в течение 24 ч в помещении с температурой воздуха (20 ± 5) °C.

А 1.10 Проведение поверки

А 1.10.1 Внешний осмотр

При проведении внешнего осмотра анализатора проверяют:

• - отсутствие механических повреждений датчика водородного, блока преобразовательного, разъемов, кнопок, соединительных кабелей;

• - состояние лакокрасочных покрытий, правильность и четкость маркировки.

Анализаторы, имеющие дефекты, затрудняющие эксплуатацию, к дальнейшей поверке не допускают.

Al. 10.2 Опробование

Al. 10.2.1 Проверка функционирования анализатора в различных режимах работы

Датчик водородный ДВ-509АВД либо ДВ-509АВД-ТМ (в дальнейшем датчик водородный) размещают на воздухе и включают анализатор.

Проверяют работоспособность кнопок «^|^»,«КАНАЛ», «Ф» и «^Х>, «Ж»-

Результаты проверки считают удовлетворительными, если:

• - подсвечивается клавиша «СЕТЬ»;

МЕНЮ

• - при нажатии кнопки «-----» анализатор переходит из режима изме-

ввод

рений в режим контроля и изменения параметров (вход в меню);

• - при нажатии кнопки «КАНАЛ» изменяется режим индикации каналов в зависимости от количества подключенных каналов (один либо два);

• - кнопками «{Ь>, «Ф» осуществляется перемещение по строкам меню;

• - кнопкой «;ф;» осуществляется включение и отключение подсветки экрана индикатора.

Анализатор, имеющие дефекты, затрудняющие эксплуатацию, к дальнейшей поверке не допускают.

А 1.10.2.2 Проверка соответствия программного обеспечения (ПО)

Переходят к пункту экранного меню МЕНЮ [А]  [В] «ПО И

КОНТР. СУМ МЫ» анализатора и проверяют соответствие ПО тому, которое было зафиксировано при испытаниях в целях утверждения типа анализатора.

Для этого фиксируют идентификационное обозначение программного обеспечения и цифровые идентификаторы программного обеспечения (контрольные суммы исполняемого кода), которые должны соответствовать таблице А1.10.1.

Таблица Al. 10.1

Результаты операции поверки считают удовлетворительными, если приведенные идентификационное обозначение, идентификатор метрологически значимой части ПО, идентификаторы программного обеспечения (контрольные суммы исполняемого кода в шестнадцатеричной системе) соответствуют установленным по индикатору анализатора требованиям.

А 1.10.3 Проверка «нуля» анализатора

А 1.10.3.1 Подготовка к измерениям

Для проверки «нуля» анализатора используют среду с нулевым содержанием водорода (атмосферный воздух).

К разъему «ТОКОВЫЙ ВЫХОД, СИГНАЛИЗАЦИЯ, RS-485» блока преобразовательного подключают мультиметр, включенный в режим измерений тока.

Включают анализатор.

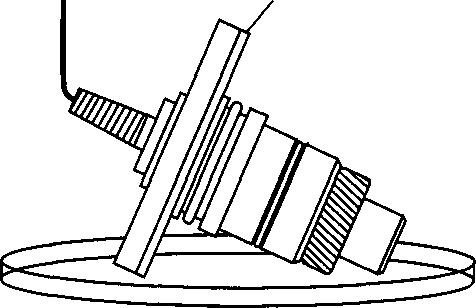

Помещают датчик водородный в сосуд с дистиллированной водой на 7 мин, далее его извлекают, стряхивают капли воды с мембраны и располагают на воздухе в соответствии с рисунком А 1.10.1, одновременно включив секундомер.

Примечание -На мембране датчика водородного не должно быть капель воды. При необходимости промакнуть их фильтровальной бумагой.

Датчик водородный

19 _о18 о!'

2 _О1

о 7 о 6 о 5 о 4

016 о 15 014 _о13

а                                   б

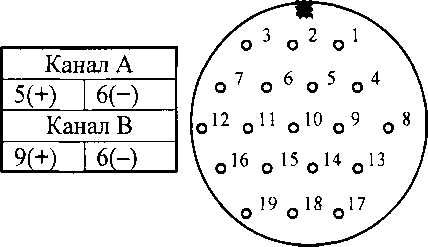

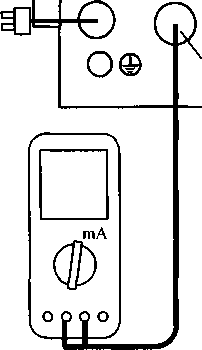

Рисунок А1.10.1

А 1.10.3.2 Выполнение измерений

Фиксируют показания анализатора С_нуль, мкг/дм³, через 20 мин.

Одновременно фиксируют выходные токи блока преобразовательного /₄_₂₀ и /₀_₅, мА, в диапазонах от 4 до 20 мА и от 0 до 5 мА соответственно.

Проводят аналогичные измерения для второго канала, если в комплект анализатора входят два датчика водородных.

Al.10.3.3 Обработка результатов

Рассчитывают значения КРВ при нахождении датчика водородного на воздухе С_нуль 4.20 и С_нуль os, мкг/дм³, для измеренных значений /₄_₂₀ и /₀_₅, мА, по формулам:

- для выходного тока в диапазоне от 4 до 20 мА

16

9

- для выходного тока в диапазоне от 0 до 5 мА

С нуль 0-5   Л)-5

ч-'           Результаты операции поверки считают удовлетворительными, если:

• - для анализатора с датчиком водородным ДВ-509АВД

- 10 < C„^_b< 10;

-(10 + Q,QQ2Cd_Uan) <С_нуль 4.20, о-5^Ю + 0,002С<)_ма„;

• - для анализатора с датчиком водородным ДВ-509АВД-ТМ

-3<С„_уль<3;

- (3 + Q,QQ2C_duan) < С_нуль 4.20, о-5 — 3 + 0,002Са_ма„.

А 1.10.4 Определение основной абсолютной погрешности анализатора при измерении КРВ

В соответствии с ГОСТ 22729-84 основную абсолютную погрешность анализатора при измерении КРВ определяют в трех точках диапазона измерений, расположенных на начальном (0-20 % от диапазона), среднем (45-55 % от диапазона) и конечном (80-100 % от диапазона) участках диапазона измерений.

Для проверки используют дистиллированную воду с удельной электрической проводимостью не более 5 мкСм/см, а также водородно-азотную поверочную газовою смесь (ПГС).

Объемные доли водорода в ПГС в процентах, массовые концентрации растворенного водорода с учетом давления ПГС в мкг/дм³, создаваемые ПГС, а также участки диапазонов приведены в таблице А 1.10.2 для анализатора с датчиком водородным ДВ-509АВД и в таблице А1.10.3 для анализатора с датчикм водородным ДВ-509АВД-ТМ.

Таблица А1.10.2

Таблица А1.10.3

А 1.10.4.1 Определение основной абсолютной погрешности анализатора при измерении КРВ по индикатору и по токовому выходу на начальном участке диапазона измерений

А1.10.4.1.1 Подготовка к измерениям

Для проверки погрешности анализатора с датчиком водородным ДВ-509АВД на начальном участке диапазона измерений используют ПГС № 4 в соответствии с таблицей А1.10.2 и собирают установку в соответствии с рисунком А1.10.2.

Мультиметр АРРА-305

Манометр образцовый типа МО 11202

Термометр лабораторный электронный ЛТ-300

Крышка

Трубка

• ^капиллярная

(подводящая)

Втулка

У

ь

_чКювета поверочная

атчик водородный

ДВ-509АВД

Чашка ЧКЦ-1-500

дистиллированная

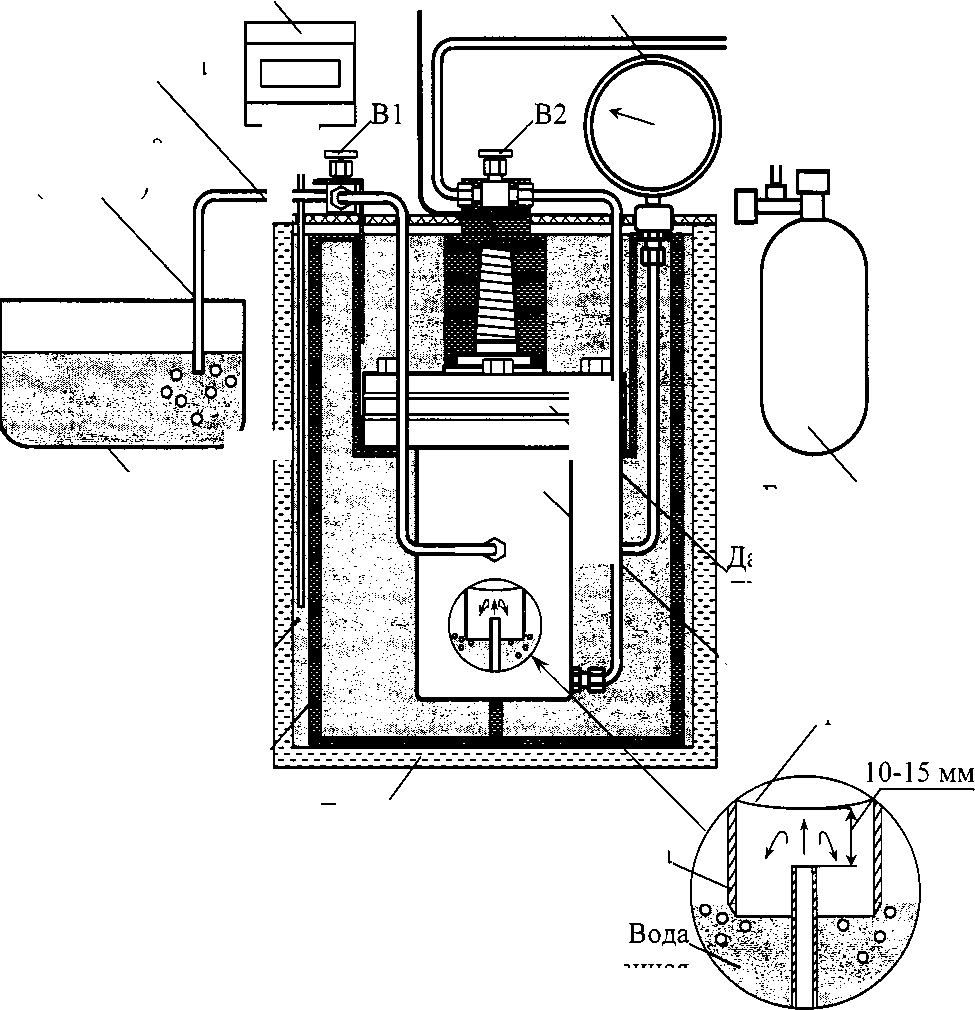

Рисунок А1.10.2

Термостат жидкостный

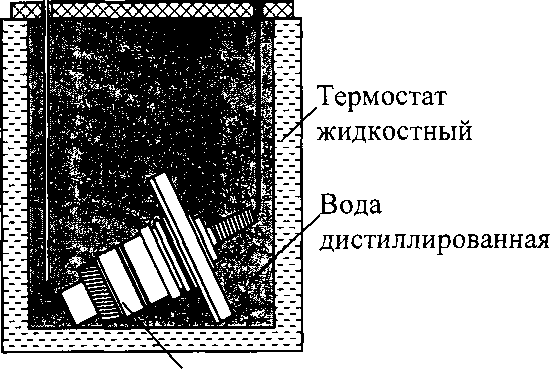

Устройство^/ для поверки

Вода/

дистиллированная

Подключают к разъему «ТОКОВЫЙ ВЫХОД, СИГНАЛИЗАЦИЯ, RS-485» блока преобразовательного мультиметр АРРА-305 в режиме измерений тока в соответствии с рисунком А 1.10.1 б.

Устанавливают датчик водородный ДВ-509АВД в кювету поверочную устройства для поверки ВР74.20.000. Предварительно в кювету поверочную может быть залито 50 см³ дистиллированной воды для снижения расхода ПГС и сокращения времени измерений.

Заливают в термостат жидкостный (в дальнейшем термостат) дистиллированную воду.

В термостате устанавливают:

• - устройство для поверки с датчиком водородным ДВ-509АВД;

• - термометр лабораторный электронный ЛТ-300.

С помощью термостата доводят температуру воды до значения (20,0 ± 0,2) °C и поддерживают ее в заданном интервале.

Открывают вентили В1 и В2.

С помощью подводящей трубки к мембране датчика водородного ДВ-509АВД подают ПГС от баллона. Устанавливают скорость подачи ПГС, таким образом, чтобы пузырь ПГС внутри чашки ЧКЦ-1-500 обновлялся не чаще, чем каждые 3-5 с.

Для проверки погрешности анализатора с датчиком водородным ДВ-509АВД-ТМ на начальном участке диапазона измерений используют ПГС № 1 в соответствии с таблицей А1.10.3 и собирают установку в соответствии с рисунком А 1.10.3.

Подключают к разъему «ТОКОВЫЙ ВЫХОД, СИГНАЛИЗАЦИЯ, RS-485» блока преобразовательного мультиметр АРРА-305 в режиме измерений тока.

Заливают во фланец устройства для градуировки 2 см³ дистиллированной воды.

Устанавливают датчик водородный ДВ-509АВД-ТМ в устройство для градуировки.

Подсоединяют трубки ПВХ СТ-18 0_ВНутр. 4x1,5, к входному и выходному штуцерам устройства для градуировки.

Подсоединяют свободный конец трубки ПВХ СТ-18 от входного штуцера к баллону с ПГС, через ротаметр.

Заливают в термостат дистиллированную воду.

В термостате устанавливают:

• - устройство для градуировки с установленным датчиком водородным ДВ-509АВД-ТМ;

• - термометр лабораторный электронный ЛТ-300.

Оставляют свободный конец трубки ПВХ СТ-18 от выходного штуцера на воздухе, до подачи ПГС.

Включают термостат.

Блок преобразовательный настенного исполнения {вид снизу)

ТОКОВЫЙ выход СИГНАЛИЗАЦИЯ

RS-485

Розетка РС19ТВ

Втулка Мембрана

Устройство

/для градуировки

электронный ЛТ-300

Ротаметр

о о

iy и \

Фланец

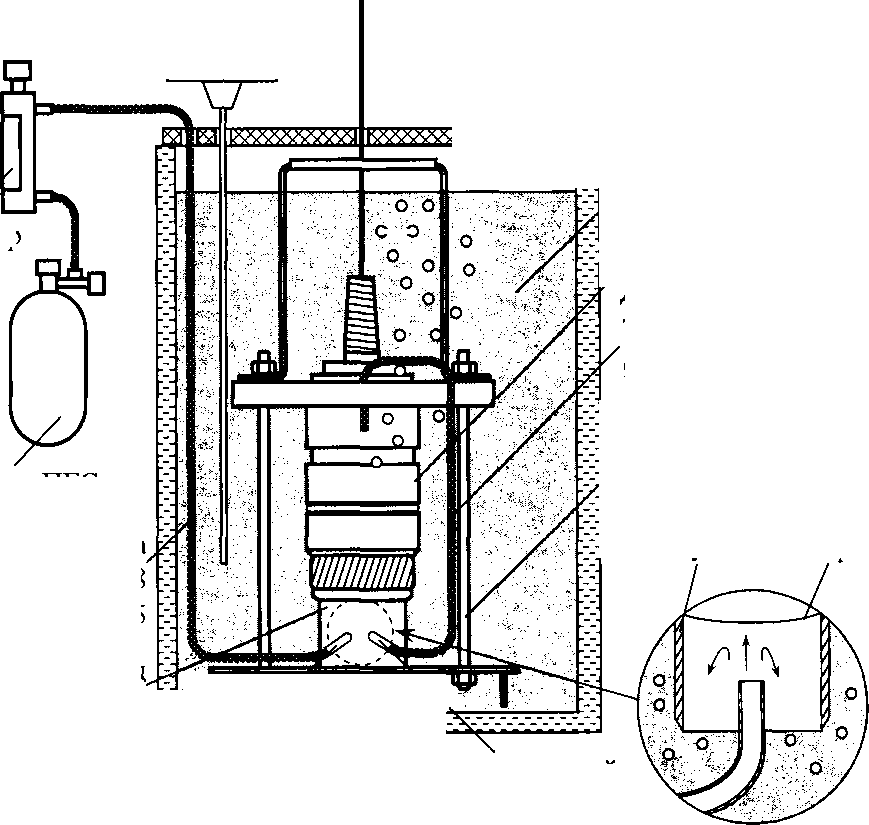

Рисунок А1.10.3

Трубка

ПВХ СТ-18

0внутр. 4^х 1,5

Штуцер входной Штуцер выходной

С помощью термостата доводят температуру воды до значения (20,0 ± 0,2) °C и поддерживают ее в заданном интервале.

Плавно открывая вентиль редуктора, устанавливают скорость подачи ПГС к мембране датчика водородного ДВ-509АВД-ТМ в диапазоне от 60 до 600 см³/мин, контролируя ее по ротаметру.

Помещают свободный конец трубки ПВХ СТ-18 от выходного штуцера в термостат.

А1.10.4.1.2 Выполнение измерений

Фиксируют атмосферное давление Р_атм, кПа, по барометру.

Фиксируют установившиеся показания анализатора С, мкг/дм³.

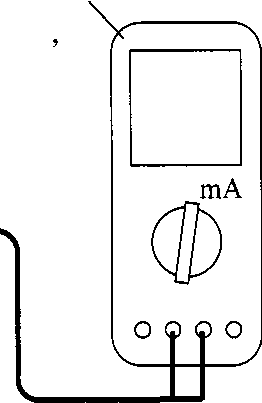

С помощью мультиметра АРРА-305 одновременно фиксируют выходные токи блока преобразовательного /₄_₂₀ и Iq-5 > ^МА> в диапазонах от 4 до 20 мА и от 0 до 5 мА соответственно.

Проводят аналогичные измерения для второго канала, если в комплект анализатора входят два датчика водородных.

А1.10.4.1.3 Обработка результатов

Рассчитывают основную абсолютную погрешность показаний анализатора при измерени КРВ по индикатору АС, мкг/дм³, по формуле

А С_осн = С-             • Сн₂ (20),                 (А 1.3)

^осн Р 100

² норм

где Р_норм - нормальное атмосферное давление, равное 101,325 кПа (760 мм рт. ст.);

Р_атм ~ атмосферное давление, кПа;

А_ПГс ~ объемная доля водорода в ПГС, %;

Сн₂ (20) - растворимость водорода в воде при температуре 20 °C, взятая из таблицы В.1 и равная 1599 мкг/дм³.

Примечание - При расчете значения АС значения Р_атм и Р_норм должны быть выражены в одинаковых единицах измерения.

Рассчитывают значения при измерении КРВ по токовому выходу С₄.₂₀ и Со-5, мкг/дм³, для измеренных значений /₄_₂₀ и /₀_₅, мА, по формулам:

• - для выходного тока в диапазоне от 4 до 20 мА

С4-20=(Л-2о-4)-%;               (А 1.4)

16

• - для выходного тока в диапазоне от 0 до 5 мА

С_О-5=/о-5-^>                    (А 1.5)

Рассчитывают основную абсолютную погрешность измерений КРВ по токовому выходу AC₄.2o_;o-5, мкг/дм³, по формуле:

А С,₂„ ₀.₃ = С,₂₀ „ -            ■ Сн₂(20) .         (А1.6)

^Г норм

Результаты операции поверки считают удовлетворительными, если выполняются условия:

• - для анализатора с датчиком водородным ДВ-509АВД

• - (10 + 0,03С) <ДС< 10 + 0,ОЗС;

• - [(10 + Q,QQ2C_duan) + О,ОЗС₄.₂о_;о-₅] < АС₄._2О;о.₅ < (10 + 0,0020^)+ О,ОЗС₄._2О;о.₅;

• - для анализатора с датчиком водородным ДВ-509АВД-ТМ

• - (3 + 0,015С) <ДО <3 + 0,015С;

• - [(3 + 0,0020_дм„) + 0,01 50₄__20;о-₅] < ЛО₄.₂₀;0.5 < (3 + 0,0020^)+ 0,015С₄__2О;о-5.

Если значения абсолютной погрешности при измерении КРВ по индикатору АС, мкг/дм³, и по токовому выходу Д0₄.₂о;о-5> мкг/дм³, выходят за допускаемые пределы, то повторно проводят:

• - градуировку анализатора по ГСО-ПГС в соответствии с п. 2.3.4 руководства по эксплуатации ВР74.00.000РЭ;

• - операции по пп. А1.10.4.1.1-А1.10.4.1.3.

При получении отрицательного результата проверки вторично анализатор бракуют.

А 1.10.4.2 Определение основной абсолютной погрешности анализатора при измерении КРВ по индикатору и по токовому выходу на среднем участке диапазона измерений

А 1.10.4.2.1 Подготовка к измерениям

Подготовка к измерениям аналогична приведенной в п. А 1.10.4.1.1.

Для проверки погрешности анализатора с датчиком водородным ДВ-509АВД на среднем участке диапазона измерений используют установку в соответствии с рисунком А 1.10.2. Увеличивают давление ПГС № 4 внутри кюветы поверочной таким образом, чтобы показания манометра образцового типа МО 11202 находились в пределах 550-590 кПа в соответствии с таблицей А 1.10.2. Для этого:

• - закрывают вентиль В1;

• - подают ПГС к мембране датчика водородного;

• - прекращают подачу ПГС, когда показания манометра образцового типа МО 11202 (в дальнейшем манометр МО) будут находиться в требуемых пределах;

• - закрывают вентиль В2.

Для проверки погрешности анализатора с датчиком водородным ДВ-509АВД-ТМ на среднем участке диапазона измерений используют ПГС № 2 в соответствии с таблицей А1.10.3 и установку в соответствии с рисунком А 1.10.3.

А1.10.4.2.2 Выполнение измерений

Фиксируют установившиеся показания анализатора С, мкг/дм³.

Фиксируют показания манометра МО Р, кПа, для датчика водородного ДВ-509АВД.

С помощью мультиметра АРРА-305 одновременно фиксируют выходные токи блока преобразовательного /₄_₂₀ ^и /₀-5 > ^МА, в диапазонах от 4 до 20 мА и от 0 до 5 мА соответственно.

Проводят аналогичные измерения для второго канала, если в комплект анализатора входят два датчика водородных.

Al.10.4.2.3 Обработка результатов

Рассчитывают основную абсолютную погрешность анализатора при измерении КРВ по индикатору АС, мкг/дм³:

• - для датчика водородного ДВ-509АВД по формуле

ДС = С - ^Р°™ ^{+ Р} •     . _{с (20)}                 (А1.7)

Р 100

норм

где Р - избыточное давление анализируемой среды (показания манометра МО), кПа;

• - для датчика водородного ДВ-509АВД-ТМ по формуле А 1.3.

Примечание - При расчете значения ДС значения Р_атм, Рнорм и Р должны быть выражены в одинаковых единицах измерения.

Рассчитывают значения при измерении КРВ по токовому выходу С4.20 и Со-5, мкг/дм³, для измеренных значений /₄_₂₀ и /₀_₅, мА, по формулам:

• - для выходного тока в диапазоне от 4 до 20 мА по формуле (А1.4);

• - для выходного тока в диапазоне от 0 до 5 мА по формуле (А1.5).

Рассчитывают основную абсолютную погрешность анализатора при измерении КРВ по токовому выходу ДС4-2О;о-5, мкг/дм³:

а) для датчика водородного ДВ-509АВД по формуле

ЛС₄.₂,_(|„,                                                 (А1.8)

^Г норм    ivv

б) для датчика водородного ДВ-509АВД-ТМ по формуле А1.6.

Результаты операции поверки считают удовлетворительными, если выполняются условия:

• - для анализатора с датчиком водородным ДВ-509АВД

• - (10 + 0,03С) <ДС <10 + 0,03С;

• - [(10 + ®,002Сдиап) + 0,03С₄-20;0-5] АС4-20;0-5 (Ю + 0,002С<)_иа„)+ 0,03С4-20;0-5»

• - для анализатора с датчиком водородным ДВ-509АВД-ТМ

• - (3 + 0,015С) <ДС <3 + 0,015С;

• - [(3 + 0,ШС_диап) + 0,015С₄-20;0-₅] < ДС4-20;0-5 < (3 + 0,002С_дмал)+ 0,015С₄-20;0-5.

Если значения абсолютной погрешности при измерении КРВ по индикатору АС, мкг/дм³, и по токовому выходу АС4-2о_;о-5> мкг/дм³, выходят за допускаемые пределы, то повторно проводят:

• - градуировку анализатора по ГСО-ПГС в соответствии с п. 2.3.4 руководства по эксплуатации ВР74.00.000РЭ;

• - операции по пп. А1.10.4.2.1-А1.10.4.2.3.

При получении отрицательного результата проверки вторично анализатор бракуют.

А1.10.4.3 Определение основной абсолютной погрешности анализатора при измерении КРВ по индикатору и по токовому выходу на конечном участке диапазона измерений

А 1.10.4.3.1 Подготовка к измерениям

Подготовка к измерениям аналогична приведенной в п. А 1.10.4.2.1.

Для проверки погрешности анализатора с датчиком водородным ДВ-509АВД на конечном участке диапазона измерений используют установку в соответствии с рисунком А 1.10.2. Увеличивают давление ПГС № 4 внутри кюветы поверочной таким образом, чтобы показания манометра МО находились в пределах 1043-1160 кПа в соответствии с таблицей А 1.10.2.

Для проверки погрешности анализатора с датчиком водородным ДВ-509АВД-ТМ на конечном участке диапазона измерений используют ПГС № 3 в соответствии с таблицей А1.10.3 и установку в соответствии с рисунком А 1.10.3.

А 1.10.4.3.2 Выполнение измерений

Измерения выполняют аналогично п. А1.10.4.2.2.

Проводят аналогичные измерения для второго канала, если в комплект анализатора входят два датчика водородных.

Al.10.4.3.3 Обработка результатов

Расчет и анализ основной абсолютной погрешности анализатора проводят в соответствии с п. А 1.10.4.2.3.

А 1.10.5 Определение основной абсолютной погрешности анализатора при измерении температуры анализируемой среды

А1.10.5.1 Подготовка к измерениям

Собирают установку в соответствии с рисунком А1.10.3.

Розетка

PC 1 ОТВ

Датчик водородный

Рисунок А1.10.3

Заливают в термостат дистиллированную воду.

В термостате устанавливают датчик водородный и термометр лабораторный электронный ЛТ-300. Датчик водородный погружают в дистиллированную воду полностью.

Включают термостат.

С помощью термостата доводят температуру воды до значения (25,0 ± 1,0) °C и поддерживают ее с отклонением от установившегося значения ±0,1 °C.

А1.10.5.2 Выполнение измерений

Через 20 мин фиксируют показания анализатора по температуре t_U3M, °C, а также показания термометра лабораторного электронного ЛТ-300 t₃, °C.

Проводят аналогичные измерения для второго канала, если в комплект анализатора входят два датчика водородных.

А1.10.5.3 Обработка результатов

Результат операции поверки считают удовлетворительным, если выполняется условие:

- 0,3 <t_U3M-t_3m<Q,3.

А 1.11 Оформление результатов поверки

А. 11.1 Результаты поверки оформляют в виде протокола произвольной формы.

А. 11.2 Положительные результаты поверки удостоверяют свидетельством о поверке и (или) записью в паспорте на анализатор и знаком поверки в соответствии с Приказом Минпромторга России от 02 июля 2015 г. № 1815. Знак поверки наносится на свидетельство о поверке и (или) паспорт, и на блок преобразовательный.

А. 11.3 Если по результатам поверки анализатор признают непригодным к применению, свидетельство о поверке аннулируют и выписывают извещение о непригодности к применению в соответствии с Приказом Минпромторга России от 02 июля 2015 г. № 1815.

(справочное)

ПРОТОКОЛ ОБМЕНА С ВНЕШНИМ УСТРОЙСТВОМ ПО

ЦИФРОВОМУ ИНТЕРФЕЙСУ MODBUS RTU

В.1 Общие требования и параметры связи

Протокол связи Modbus RTU, список регистров приведен в таблице В.2. Физический интерфейс: RS-485, полудуплексный режим.

Параметры связи по умолчанию приведены в описании регистров: AddressCU, ModbusFormatCU.

В.2 Перечень поддерживаемых типов данных

Перечень поддерживаемых типов данных приведен в таблице В.1.

Таблица В. 1

В.З Перечень параметров

Перечень параметров и флагов ошибок анализатора растворенного водорода МАРК-509А (далее - прибор) приведен в таблице В.2, В.З.

Таблица В.2 — Перечень параметров прибора, протокол Modbus RTU

Продолжение таблицы В.2.

Таблица В.З - Перечень флагов ошибок прибора, протокол Modbus RTU

Продолжение таблицы В. 3.

Таблица В. 4- Формат регистра ModbusFormatCU

ВР74.00.000РЭ

(справочное)

СВЕДЕНИЯ ОБ ЭЛЕКТРОЛИТЕ

Сведения об электролите приведены в таблице Г. 1

Таблица Г. 1

118
