Методика поверки «Измеритель мощности калориметрический М1-25М/03» (Код не указан!)

Начальник Ф1 БУ

В.В. Швыдун

2015 г.

ИНСТРУКЦИЯ

Измеритель мощности калориметрический М1-25М/03

Мегодика поверки

2015 г.

• 1.1 Настоящая методика поверки распространяется на измеритель мощности калориметрический М1-25М/03 (далее - измеритель), заводской №4031001, изготовленный обществом с ограниченной ответственностью «Научно-производственное предприятие «Элмика» (ООО НПП «Элмика»), г. Москва, г. Зеленоград, и устанавливает порядок и объем его первичной и периодической поверок.

• 1.2 Интервал между поверками - 1 год.

2.1 При поверке выполнить операции, представленные в таблице 1. Таблица 1

3 СРЕДСТВА ПОВЕРКИ

• 3.1 При проведении поверки используют средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

• 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.

• 3.3 Все средства поверки должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

• 4.1 К проведению поверки измерителя допускается инженерно-технический персонал со среднетехническим или высшим техническим образованием, имеющим опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке и имеющие право на поверку (аттестованными в качестве поверителей по ГОСТ 20.2.012-94).

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 К работе с измерителем допускаются лица, изучившие требования безопасности по ГОСТ 22261-94, ГОСТ 12.2091-2002, инструкцию по правилам и мерам безопасности и прошедшие инструктаж на рабочем месте.

• 5.3 Запрещается проведение измерений при отсутствии или неисправности заземления аппаратуры.

• 6.1 Поверку проводить при следующих условиях:

• - температура окружающего воздуха, °C...........................................................................20

• - относительная влажность воздуха, при температуре 30 °C, %......................................до

• - атмосферное давление, мм рт. ст.................................................................................750

• - напряжение питания, В................................................................................................220 ± 4,4;

• - частота, Гц.......................................................................................................................50 ± 0,5.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

- выполнить операции, оговоренные в РЭ на поверяемый измеритель по его подготовке к поверке;

• - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

• - осуществить предварительный прогрев приборов для установления их рабочего режима.

• 8.1 Внешний осмотр

При внешнем осмотре проверить:

• - наличие серийного номера, года изготовления;

• - соответствие комплектности требованиям нормативно-технической документации на конкретную модификацию;

• - состояние лакокрасочного покрытия;

• - чистоту гнезд, разъемов, клемм;

• - отсутствие механических, электрических, химических и тепловых повреждений;

• - комплектность измерителя.

Результаты внешнего осмотра считать положительными, если выполняются все перечисленные требования.

• 8.2 Опробование

Подготовить измеритель к работе в соответствии с его РЭ. Убедиться в положительных результатах калибровки измерителя, в возможности переключения режимов измерений и установки нуля, отображение результатов измерений на измерительном блоке измерителя при подаче мощности СВЧ. Опробование провести на всех пределах измерений измерителя.

Результаты опробования считать положительными, если при прохождении самоконтроля измеритель калибруется, переключаются режимы измерений, устанавливается нуль, а также отображаются результаты измерений при подаче мощности СВЧ.

• 8.3 Определение метрологических характеристик

  • 8.3.1 Определение КСВН входа измерителя

    • 8.3.1.1 Определение КСВН входа в диапазоне частот провести в следующей последовательности:

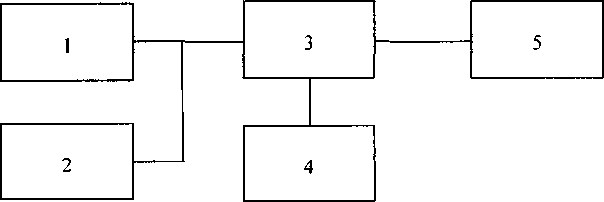

собрать схему, в соответствии с рисунком 1;

установить частоту генератора сигналов высокочастотного Г4-183 78,33 ГГц; провести измерения в соответствии с РЭ на линию измерительную Р1-41.

Повторить измерения для частот (80,0; 85,0; 90,0; 95,0; 100,0; 105,0; 110,0; 115,0; 118,1) ГГц.

• 1 - генератор сигналов высокочастотный Г4-183

• 2 - частотомер электронно-счетный РЧЗ-72

• 3 - линия измерительная Р1-41

• 4 - измеритель отношения напряжения В8-7

• 5 - поверяемый измеритель

Рисунок 1

• 8.3.1.2 Результаты поверки считать положительными, если полученные значения КСВН входа во всем диапазоне частот не более 1,1.

• 8.3.2 Определение относительной погрешности измерений мощности

  • 8.3.2.1 Определение относительной погрешности измерений мощности измерителя провести в следующем порядке:

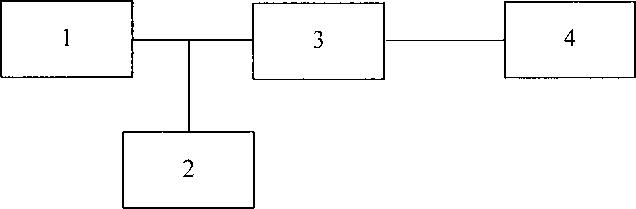

собрать схему в соответствии с рисунком 2;

• 1 - генератор сигналов высокочастотный Г4-183

• 2 - частотомер электронно-счетный РЧЗ-72

• 3 - калибратор мощности образцовый Н7-1

• 4 - поверяемый измеритель

Рисунок 2

установить частоту f_on = 95,0 ГГц и уровень мощности генератора сигналов высокочастотного Г4-183 Р_оп - 1 мВт;

выключить мощность СВЧ;

установить нулевые показания поверяемого измерителя и калибратора мощности образцового Н7-1;

включить мощность СВЧ и после установления показаний одновременно отсчитать показания измерителя Р_п и калибратора мощности образцового Н7-1 Р_о;

выключить мощность СВЧ и определить отношение результатов измерений мощности измерителем и калибратора мощности образцового Н7-1.

Повторить определение отношения Р„/Р_о несколько раз (не менее четырех) и рассчитать среднее арифметическое значение (Рп/Р₀)ср-

Рассчитать случайную погрешность 8_СЛ по формуле (1):

(Р Iр )   _(Р /р )

<? \ п     о / макс \ п о/мин

^OCt ~           / п / П X                  ’

где - коэффициент, зависящий от числа наблюдений п и определяемый по таблице 3.

Таблица 3

Расчетное значение погрешности измерений (5_СЛ) не должно превышать 0,2 от верхнего предела допускаемой погрешности измерений мощности измерителя.

• 8.3.2.2 Определить составляющую погрешности измерений мощности измерителя 8\_h зависящую от частоты, на опорном значении мощности Р_оп - 1 мВт и частотах /, (78,33; 80,0; 85,0; 90,0; 95,0; 100,0; 105,0; 110,0; 115,0; 118,1) ГГц по формуле (2):

^=[(Р„/РА_Р. -1]-юо, %,                        (2)

где (Pn/P₀)cpi - среднее арифметическое значение отношения (Р„/Р_о) для т частот /, (т значений).

• 8.3.2.3 Определить составляющую погрешности измерений мощности 8ц, зависящую

от уровня мощности, на уровнях мощности (0,1;  1;  10) мВт в следующей

последовательности:

установить частоту генератора сигналов высокочастотного Г4-183/_О„ = 95,0 ГГц; провести установку нуля;

включить мощность СВЧ и после установления показаний одновременно отсчитать показания поверяемого измерителя Р„ и калибратора мощности образцового Н7-1 Р_о;

выключить мощность СВЧ;

определить отношение результатов измерений мощности поверяемого измерителя и калибратора мощности образцового Н7-1.

Повторить определение отношения Р_П''Р₀ несколько раз (не менее четырех) и рассчитать среднее арифметическое значение (Pr/P₀)cpi-

Определить составляющую погрешности измерений мощности 8ц, зависящую от мощности по формуле (3):

^=[(Р_п/РЛ_Р1 -П-100, %,                         (3)

где (Pn/P₀)c_Pi - среднее арифметическое значение отношения результатов измерений мощности измерителя и калибратора мощности образцового Н7-1 {Р„/Р_о).

• 8.3.2.4 По результатам расчетов определить максимальные значения составляющих погрешности измерений мощности блока 8ц = 8щ_тах и 8\j = 8\_jmax-

Значения 8ц_тах и 8\_jmax не должны превышать значения погрешности измерений (8_из\ определяемого по формуле (4):

^=±(^,+<5;+^),%,                    (4)

где 8_СЛ - случайная погрешность;

8\ - предел допускаемой относительной погрешности калибратора мощности образцового Н7-1;

8_Р- погрешность рассогласования, определяемая по формуле (5):

8_р=2-\Г₀\-\Г_п\-Ш,%,                                  (5)

где |Г₀| - модуль эффективного коэффициента отражения выхода калибратора мощности образцового Н7-1;

|7"„ |- модуль коэффициента отражения поверяемого измерителя, определяемый по формуле (6):

где К - КСВ11 входа поверяемого измерителя: у- коэффициент, зависящий ог соотношения (7):

и определяемый по таблице 4.

Таблица 4

Расчетное значение погрешности измерений (£„) должно находится в пределах ±0.8 от пределов допускаемой погрешности измерений мощности измерителя.

• 8.3.2.5 Относительную погрешность измерений мощности измерителя рассчитать по формуле (8):

Climax ⁺ ^Ijmax “                                              (8)

где - значение погрешности на опорном уровне мощности при опорной частоте.

• 8.3.2.6 Результаты поверки считать положительными, если значение г>„| не превышает

2

0,8 от допустимой относительной погрешности измерений мощности ±(3 +   )%. где Рх

измеряемая мощность, мкВт.

• 9.1 При положительных результатах поверки на измеритель выдается свидетельство о поверке установленной формы.

• 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 9.3 В случае отрицательных результатов поверки поверяемый измеритель к дальнейшему применению не допускается. На него выдается извещение о непригодности к применению с указанием причин забракования.



  В. Хижняк

  А. Козубец

Зам. начальника управления - начальник отдела ФГБУ «ГНМЦ» Минобороны России

Старший научный сотрудник

ФГБУ «ГНМЦ» Минобороны России
