ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

*- о

Н.В. Иванникова

Заместитель директора водственной метрологии «ВНИИМС»

2017 г.

Преобразователи измерительные серий TTF, ТТН, TTR МЕТОДИКА ПОВЕРКИ

МП 207.1-058-2017 г. Москва

2017 г.

1 Общие положения

Настоящая методика поверки распространяется на преобразователи измерительные серий TTF, ТТН, TTR (далее по тексту - преобразователи или ИП), изготовленные фирмой «ABB Automation Products GmbH», Германия, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 4 года.

  • 2 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

Наименование операции

Номер пункта МП

Проведение операции ури

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

Да

Да

2 Опробование

7.2

Да П

Да

3 Определение основной погрешности преобразователей

7.3

Да

Да

3 Средства поверки
  • 3.1 При проведении поверки применяют основные и вспомогательные средства поверки, перечень которых приведён в таблице 2.

  • 3.2 Средства поверки должны иметь действующие свидетельства о поверке или

оттиски поверительных клейм. Таблица 2

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

7.2

Калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) (Регистрационный № 52489-13);

Компаратор-калибратор универсальный КМ300 (Регистрационный № 54727-13);

Мера электрического сопротивления многозначная МС3071 (Регистрационный № 66932-17).

7.3

Калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) (Регистрационный № 52489-13);

Калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260 (Регистрационный № 35062-07);

Прецизионный милливольтметр В2-99 (Регистрационный № 22532-02);

Мера электрического сопротивления однозначная РЗОЗО 1-го разряда (1 Ом, 10 Ом, 100 Ом) (Регистрационный № 8238-81);

Компаратор-калибратор универсальный КМ300 (Регистрационный № 54727-13);

Мера электрического сопротивления многозначная МС3071 (Регистрационный № 66932-17);

Мультиметр 3458А (Регистрационный № 25900-03);

Термометр лабораторный электронный (Регистрационный № 61806-15);

Удлиняющие провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТГ1 (в соответствии с требованиями по ГОСТ 8.338-2002);

Программно-аппаратный комплекс с поддержкой протоколов HART, BRAIN, FOUNDATION Fieldbus, Profibus позволяющий визуализировать измеренные

значения.

Примечание - Допускается применение средств поверки, не приведённых в таблице, но обеспечивающих определение (контроль) метрологических характеристик приборов с требуемой точностью

4 Требования к квалификации поверителей
  • 4.1 Поверка приборов должна выполняться специалистами, аттестованными в качестве поверителей данного вида средств измерений, ознакомленные с руководством по эксплуатации и освоившими работу с прибором.

5 Требования безопасности
  • 5.1  При проведении поверки необходимо соблюдать требования безопасности, установленные в следующих документах:

  • - ГОСТ 12.2.003-91 ССБТ. Оборудование производственное. Общие требования безопасности;

  • - «Правила технической эксплуатации электроустановок потребителей»;

  • - «Правила по охране труда при эксплуатации электроустановок» ПОТЭУ (2014);

  • - требования разделов «Указания мер безопасности» эксплуатационной документации на применяемые эталонные средства измерений и средства поверки.

6 Условия поверки и подготовка к поверке
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха от +22 до +24 °C;

  • - относительная влажность окружающего воздуха, %, не более 80;

  • - атмосферное давление от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст);

  • - частота питающей сети - (5О±О,5) Гц.

  • 6.2 Все приборы, установки должны быть заземлены, сопротивление заземления - не более 0,1 Ом, сечение проводов заземления - не менее 0,75 мм2.

  • 6.3 Средства поверки, оборудование готовят в соответствии с руководствами по их эксплуатации.

  • 6.4 Поверяемый ИП и используемые средства поверки должны быть защищены от вибраций, тряски, ударов, влияющих на их работу.

  • 6.5 Операции, проводимые со средствами поверки, с поверяемым ИП должны соответствовать указаниям, приведенным в эксплуатационной документации.

  • 7 Проведение поверки

7 Л Внешний осмотр

При внешнем осмотре устанавливают:

соответствие внешнего вида, комплектности прибора технической и эксплуатационной документации;

  • - наличие и четкость маркировки;

  • - отсутствие механических повреждений и дефектов покрытия, ухудшающих внешний вид и препятствующих применению;

  • - отсутствие обрывов и нарушения изоляции проводов;

  • - прочность соединения проводов, отсутствие следов коррозии.

Результат проверки положительный, если выполняются все вышеперечисленные требования. При оперативном устранении недостатков, замеченных при внешнем осмотре, поверка продолжается по следующим операциям.

7.2 Опробование
  • 7.2.1 Подключают калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R), меру электрического сопротивления постоянного тока многозначную МС3071 или компаратор-калибратор универсальный КМ300 и источник питания к соответствующим клеммам ИП (в зависимости от схемы подключения).

  • 6.2.2 Генерируют с эталонного прибора значение соответствующего настроенному на преобразователе типу входного сигнала и лежащее в диапазоне измерений преобразователя.

  • 6.2.3 После стабилизации показаний поверяемого преобразователя, снимают их при помощи калибратора многофункционального и коммуникатора BEAMEX МС6 (-R) или встроенного дисплея поверяемого прибора.

  • 6.2.4 Преобразователь считается пригодным к дальнейшей поверке, если на дисплее поверяемого преобразователя или дисплее считывающего прибора, индицируется значение выходного сигнала.

7.3 Определение основной погрешности преобразователей

При первичной и периодической поверке количество поверяемых типов НСХ и входных сигналов преобразователя согласовывают с пользователем. Допускается проводить поверку в диапазоне измерений, согласованным с пользователем, но лежащим внутри полного диапазона измерений прибора. При этом делают соответствующую запись в паспорте и (или) в свидетельстве о поверке.

  • 7.3.1 Определение основной абсолютной погрешности ИП в режиме измерения и преобразования аналоговых сигналов электрического сопротивления или напряжения постоянного тока в сигналы силы постоянного тока (от 4 до 20 мА).

  • 7.3.1.1 Погрешность определяют в следующих пяти точках, соответствующих 0, 25±5, 50±5, 75±5 и 100 % выбранного диапазона измерений.

Устанавливают на ИП соответствующий режим измсрения/преобразования сигналов.

  • 7.3.1.2 Подключают калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) или программно-аппаратный комплекс, меру электрического сопротивления постоянного тока многозначную МС3071 или компаратор-калибратор универсальный КМ300 и источник питания к соответствующим клеммам ИП (в зависимости от схемы подключения).

  • 7.3.1.3 С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке.

  • 7.3.1.4 После стабилизации показаний поверяемого ИП, снимают их при помощи калибратора многофункционального и коммуникатора BEAMEX МС6 (-R), методом падения напряжения на эталонной однозначной мере электрического сопротивления или специального программно-аппаратного комплекса с поддержкой протоколов HART, FOUNDATION Fieldbus и PROFIBUS РА, Wireless HART, позволяющего визуализировать измеренные значения.

  • 7.3.1.5 Повторяют операции по п.п. 7.3.1.3-7.3.1.4 для остальных контрольных точек.

  • 7.3.1.6 Рассчитывают основную абсолютную погрешность (Дабс, Ом или мВ) для каждой поверяемой точки по формуле 1:

Дабе ±(XU3,W — Хэ) (1)

где: Хэ - значение сигнала воспроизводимое эталонным прибором, Ом или мВ;

XuiVf - значение измеренного выходного сигнала (Ом или мВ) при помощи калибратора многофункционального и коммуникатора BEAMEX МС6 (-R) или программно-аппаратного комплекса, определяемое по формуле 2:

(2)

где: XBxmax, XBxmin - соответственно верхний и нижний пределы настроенного интервала входных сигналов прибора, (Ом или мВ);

1Выхтах, 1выхтт - соответственно верхний и нижний пределы настроенного диапазона выходных сигналов прибора, мА;

1ИЗМ — значение измеренного выходного сигнала при помощи калибратора многофункционального и коммуникатора BEAMEX МС6 (-R) или программно-аппаратного комплекса, мА.

При наличии у поверяемого преобразователя дисплея и (или) возможности работы по протоколам HART, FOUNDATION Fieldbus и PROFIBUS РА, Wireless HART, основная абсолютная погрешность может определяться по формуле 3:

Дабе ±0^ Хэ)

(3)

где: Хизл1 - значение сигнала воспроизводимое эталонным прибором, Ом или мВ:

Хэ - значение измеренного выходного сигнала (Ом или мВ) при помощи калибратора многофункционального и коммуникатора BEAMEX МС6 (-R), программно-аппаратного комплекса с поддержкой протоколов HART, FOUNDATION Fieldbus и PROFIBUS РА, Wireless HART или индицируемое на дисплее ИП.

  • 7.3.1.7 Полученные значения основной абсолютной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в Приложении А к настоящей методике.

  • 7.3.2 Определение основной абсолютной погрешности ИП в режиме работы с термопреобразователями сопротивления (ТС).

  • 7.3.2.1 Погрешность определяют в следующих пяти точках, соответствующих 0, 25±5, 50±5, 75±5 и 100 % выбранного диапазона измерений. Устанавливают на ИП соответствующий режим измерения/преобразования сигналов.

  • 7.3.2.2 Подключают калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) или программно-аппаратный комплекс, меру электрического сопротивления постоянного тока многозначную МС3071 и источник питания к соответствующим клеммам ИП (в зависимости от схемы подключения).

  • 7.3.2.3 С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ 6651-2009).

  • 7.3.2.4 После стабилизации показаний поверяемого ИП, снимают их при помощи калибратора многофункционального и коммуникатора BEAMEX МС6 (-R), методом падения напряжения на эталонной однозначной мере электрического сопротивления или специального программно-аппаратного комплекса с поддержкой протоколов HART, FOUNDATION Fieldbus и PROFIBUS РА, Wireless HART, позволяющего визуализировать измеренные значения.

  • 7.3.2.5 Повторяют операции по п.п. 7.3.2.3-7.3.2.4 для остальных контрольных точек.

  • 7.3.2.6 Рассчитывают основную абсолютную погрешность (Дабс, °C) для каждой поверяемой точки по формуле 4:

    Аабс ±(XU3v Хэ) (4)

    где: Хэ - значение сигнала воспроизводимое эталонным прибором в температурном

    эквиваленте, °C:

Хизм - значение измеренного выходного сигнала в температурном эквиваленте (°C) при помощи калибратора многофункционального и коммуникатора BEAMEX МС6 (-R) или программно-аппаратного комплекса, определяемое по формуле 5:

(5)

где: XBxmax, XBXmin - соответственно верхний и нижний пределы настроенного интервала входных сигналов прибора, °C;

Еыхтах, Iewxmin - соответственно верхний и нижний пределы настроенного диапазона выходных сигналов прибора, мА;

1ИЗМ - значение измеренного выходного сигнала при помощи калибратора многофункционального и коммуникатора BEAMEX МС6 (-R) или программно-аппаратного комплекса, мА.

При наличии у поверяемого преобразователя дисплея и (или) возможности работы по протоколам HART, FOUNDATION Fieldbus и PROFIBUS РА, Wireless HART, основная абсолютная погрешность может определяться по формуле 6: где: Хэ - значение сигнала воспроизводимое эталонным прибором в температурном эквиваленте, °C;

Дабс = ±(%““

Х’) (6)

Хим - значение измеренного выходного сигнала (°C) при помощи калибратора многофункционального и коммуникатора BEAMEX МС6 (-R), программно-аппаратного комплекса с поддержкой протоколов HART, FOUNDATION Fieldbus и PROFIBUS РА, Wireless HART или индицируемое на дисплее ИП.

  • 7.3.2.7 Полученные значения основной абсолютной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в Приложении А к настоящей методике.

  • 7.3.3 Определение основной абсолютной погрешности ИП с отключаемой внутренней автоматической компенсацией температуры свободных (холодных) концов термопары в режиме работы с термоэлектрическими преобразователями (ТП).

Для ИП с отключаемой внутренней автоматической компенсацией температуры свободных (холодных) концов термопары в режиме работы с ТП допускается проводить поверку с учетом погрешности компенсации холодного спая в соответствии с п. 7.3.5 вместо п.п. 7.3.3.

  • 7.3.3.1 Погрешность определяют в следующих пяти точках, соответствующих 0, 25±5, 50±5, 75±5 и 100 % выбранного диапазона измерений. Устанавливают на ИП соответствующий режим измерения/преобразования сигналов и отключают внутреннюю автоматическую компенсацию температуры свободных (холодных) концов термопары (далее - схема компенсации холодного спая или КХС).

При поверке приборов с НСХ типа «В» допускается не отключать схему компенсации холодного спая.

  • 7.3.3.2  Собирают схему согласно рисунку 1. Подключают калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) или программно-аппаратный комплекс, компаратор-калибратор универсальный КМ300 (с медными проводами) и источник питания к соответствующим клеммам ИП.

Медные провода

Рисунок 1

  • 7.3.3.3 С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013).

  • 7.3.3.4 После стабилизации показаний поверяемого ИП, снимают их при помощи калибратора многофункционального и коммуникатора ВЕАМЕХ МС6 (-R), методом падения напряжения на эталонной однозначной мере электрического сопротивления или специального программно-аппаратного комплекса с поддержкой протоколов HART, FOUNDATION Fieldbus и PROFIBUS РА, Wireless HART, позволяющего визуализировать измеренные значения.

  • 7.3.3.5 Повторяют операции по п.п. 7.3.3.3-7.3.3.4 для остальных контрольных точек.

  • 7.3.3.6 Рассчитывают основную абсолютную погрешность для каждой поверяемой точки по п 7.3.2.6

  • 7.3.3.7  Полученные значения основной приведенной погрешности во всех контрольных точках не должны превышать предельно допустимых значений, приведенных в Приложении А к настоящей методике.

7.3.4 Определение основной абсолютной погрешности ИП с учетом внутренней автоматической компенсацией температуры свободных (холодных) концов термопары в режиме работы с термоэлектрическими преобразователями.

  • 7.3.4.1 Погрешность определяют в следующих пяти точках, соответствующих 0, 25±5, 5О±5, 75±5 и 100 % выбранного диапазона измерений. Устанавливают на ИП соответствующий режим измерения/преобразования сигналов и включают схему компенсации холодного спая. Собирают схему согласно рисунку 2.

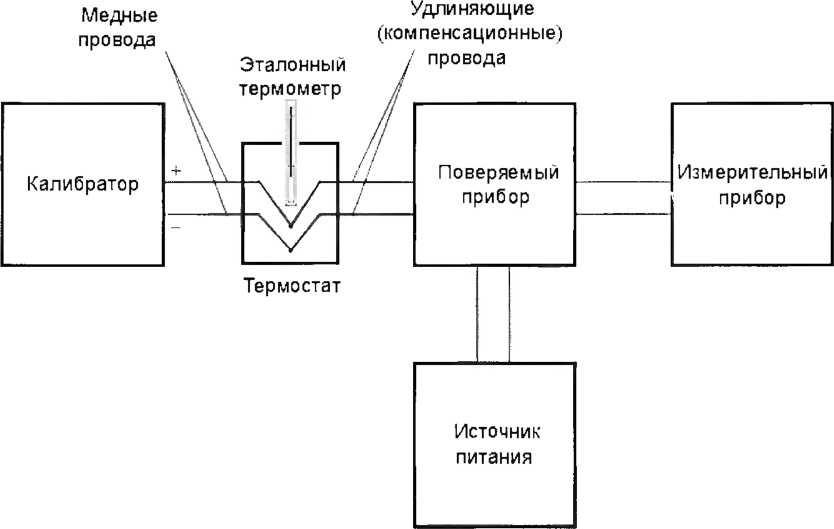

Рисунок 2

а) К поверяемому прибору подключают удлиняющие (компенсационные) провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП (в соответствии с требованиями по ГОСТ 8.338-2002). Тип компенсационных проводов должен соответствовать установленному типу НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013 или Приложению В к настоящей методике. Концы удлиняющих проводов соединяют с медными проводами, скрутки проводов помещают в пробирки заполненные трансформаторным маслом, а затем пробирки помещают в нулевой термостат (или сосуд Дьюара, заполненный льдо-водяной смесью). Температуру в сосуде Дьюара контролируют термометром с пределом допускаемой абсолютной погрешности не более ±0,05 °C.

б) Подключают медные провода к компаратору-калибратору универсальному КМ300.

в) Подключают калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) и источник питания к соответствующим клеммам поверяемого прибора.

  • 7.3.4.2 С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013).

  • 7.3.4.3 После стабилизации показаний поверяемого ИП, снимают их при помощи калибратора многофункционального и коммуникатора BEAMEX МС6 (-R), методом падения напряжения на эталонной однозначной мере электрического сопротивления или специального программно-аппаратного комплекса с поддержкой протоколов HART, FOUNDATION Fieldbus и PROFIBUS РА, Wireless HART, позволяющего визуализировать измеренные значения.

  • 7.3.4.4 Повторяют операции по п.п. 7.3.4.2-7.3.4.3 для остальных контрольных точек.

7.3.5. Рассчитывают основную абсолютную погрешность для каждой поверяемой точки по п.п. 7.3.3.3-7.3.3.4.

  • 7.3.4.6 Полученные значения основной приведенной погрешности во всех контрольных точках с учетом погрешности компенсации холодного спая не должны превышать предельно допустимых значений, приведенных в Приложении А к настоящей методике.

8 Оформление результатов поверки

Приборы, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них оформляется свидетельство о поверке в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г.

При отрицательных результатах поверки, в соответствии с Приказом № 1815 Минпромторга России от 02 июля 2015 г., оформляется извещение о непригодности.

Разработал:

Младший научный сотрудник

научно-исследовательского отделения МО термометрии и давления (НПО 207) ФГУП «ВНИИМС»

Л.Д. Маркин

Начальник

научно-исследовательского отделения МО термометрии и давления (НИО 207) ФГУП «ВНИИМС»

А.А. Игнатов

ПРИЛОЖЕНИЕ А

Метрологические и технические характеристики преобразователей измерительных серий TTF, ТТН, TTR

Для преобразователей измерительных серий TTF и ТТН: диапазон измерений, минимальный интервал измерений и пределы допускаемой основной погрешности в зависимости от типа входного сигнала приведены в таблице 3.

Таблица 3 -Основные метрологические характеристики

4П серий TTF и ТТН

Типы НСХ(},

Диапазон

Мини-

Пределы

Пределы

входные сигналы

измерений

мальный диапазон измерений

допускаемой основной погрешности аналогового-цифрового преобразователя (АЦП)

допускаемой основной приведенной погрешности, % от настроенного диапазона измерений цифро-аналогового преобразователя (ЦАП)

PtlO (а=0,003850 °C'1)

Pt50

Pt 100

от -200 до +850 °C

10 °C

10 °C

10 °C

±0,80 °C

±0,16 °C

±0,08 °C

±0,05 %

Pt200

Pt500 PtlOOO

10 °C

10 °C

10 °C

±0,24 °C

±0,16 °C

±0,08 °C

Ptl0(a=0,003916° C'1)

от -200 до +645 °C

10 °C

±0,80 °C

Pt50 PtlOO

10 °C

10 °C

±0,16 °C

±0,08 °C

±0,05 %

PtlO (a=0,003920 °C'1)

Pt50

от -200 до +850 °C

10 °C

10 °C

±0,80 °C

±0,16 °C

PtlOO

Pt200 PtlOOO

10 °C

10 °C

10 °C

±0,08 °C

±0,24 °C

±0,08 °C

±0,05 %

Ni50 (a=0,006180 °C’1)

Nil 00

от -60 до +180 °C

10 °C

10 °C

±0,16 °C

±0,08 °C

±0,05 %

Nil 20

Nil 000

10 °C

10 °C

±0,08 °C

±0,08 °C

Cui 0(a=0,004270 °C’1)

от -50 до +200 °C

10 °C

±0,80 °C

±0,05 %

Cui 00

10 °C

±0,08 °C

Ом-вход

от 0 до 500 Ом

4 Ом

±0,032 Ом

±0,05 %

от 0 до 5000 Ом

40 Ом

±0,320 Ом

К

от -270 до+1372 °C

50 °C

±0,35 °C

J

от -210 до+1200 °C

50 °C

±0,35 °C

N

от -270 до+1300 °C

50 °C

±0,35 °C

±0,05 %

T

от -270 до +400 °C

50 °C

±0,35 °C

E

от -270 до +1000 °C

50 °C

±0,35 °C

R

от -50 до +1768 °C

100 °C

±0,95 °C

Типы НСХГ), входные сигналы

Диапазон измерений

Минимальный диапазон измерений

Пределы допускаемой основной погрешности аналогового-цифрового преобразователя (АЦП)

Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений цифро-аналогового преобразователя (ЦАП)

S В и L

от -50 до +1768 °C от 0 до +1820 °C

от -200 до +600 °C

от -200 до +900 °C

100 °C

100 °C

50 °C

50 °C

±0,95 °C

±0,95 °C

±0,35 °C

±0,35 °C

мВ-вход

от -125 до +125 мВ от -125 до +1100 м

2 мВ

20 мВ

±0,012 мВ

±0,120 мВ

±0,05 %

Примечания:

  • - типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно, кроме типов Ni 100, Ni500 - они по DIN 43760 и U, L - они по DIN 43710;

  • - основная погрешность аналогового выхода преобразователей равна сумме погрешностей АЦП и ЦАП;

  • - основная погрешность преобразователей для обмена данными по протоколам HART, FOUNDATION Fieldbus и PROFIBUS РА, Wireless HART равна погрешности АЦП.

Для преобразователей измерительных серии TTR: диапазон измерений, минимальный интервал измерений и пределы допускаемой основной погрешности в зависимости от типа входного сигнала приведены в таблице 4.

Таблица 4 - Основные метрологические характеристики ИП серии TTR

Типы НСХ(’\ входные сигналы

Диапазон измерений

Минимальный диапазон измерений

Пределы допускаемой основной погрешности аналогового-цифрового преобразователя (АЦП)

Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений цифро-аналогового преобразователя (ЦАП)

PtlO (а=0,003850 °C'1)

Pt50

PtlOO

Pt200

Pt500

PtlOOO

от -200 до +850 °C

10 °C

10 °C

10 °C

10 °C

10 °C

10 °C

±0,80 °C

±0,16 6С

±0,08 °C

±0,24 °C

±0,16 °C

±0,08 °C

±0,05 %

PtlO (а=0,003916 °C'1)

Pt50

от -200 до +645 °C

10 °C

10 °C

±0,80 °C

±0,16 °C

±0,05 %

Типы НСХ(}, входные сигналы

Диапазон измерений

Минимальный диапазон измерений

Пределы допускаемой основной погрешности аналогов'ого-цифрового преобразователя (АЦП)

Пределы допускаемой основной приведенной погрешности, % от настроенного диапазона измерений цифро-аналогового преобразователя (ЦАП)

PtlOO

10 °C

±0,08 °C

PtlO (а=0,003920 °C'1)

Pt50

PtlOO

Pt200

PtlOOO

от -200 до +850 °C

10 °C

10 °C

10 °C

10 °C

10 °C

±0,80 °C

±0,16 °C

±0,08 °C

±0,24 °C

±0,08 °C

±0,05 %

Ni50 (a=0,006180 °C’1)

Nil 00

Nil 20

Nil 000

от -60 до +180 °C

10 °C

10 °C

10 °C

10 °C

±0,16 °C

±0,08 °C

±0,08 °C

±0,08 °C

±0,05 %

Cui 0(a=0,004270 °C'1)

Cui 00

от -50 до +200 °C от -50 до +200 °C

10 °C

10 °C

±0,80 °C

±0,08 °C

±0,05 %

Ом-вход

от 0 до 500 Ом от 0 до 5000 Ом

4 Ом

40 Ом

±0,032 Ом

±0,320 Ом

±0,05 %

К J N T E

R S В и

L

от -270 до+1372 °C от -210 до+1200 °C от -270 до +1300 °C от -270 до +400 °C от -270 до +1000 °C от -50 до+1768 °C от-50 до+1768 °C от 0 до +1820 °C от -200 до +600 °C от -200 до +900 °C

50 °C

50 °C

50 °C

50 °C

50 °C

100 °C

100 °C

100 °C

50 °C

50 °C

±0,35 °C

±0,35 °C

±0,35 °C

±0,35 °C

±0,35 °C

±0,95 °C

±0,95 °C

±0,95 °C

±0,35 °C

±0,35 °C

±0,05 %

мВ-вход

от -125 до +125 мВ от -125 до +1100 мВ

2 мВ

20 мВ

±0,012 мВ

±0,120 мВ

±0,05 %

Примечания:

  • - типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно, кроме типов Nil00, Ni500 - по DIN 43760 и U, L - по DIN 43710;

  • - основная погрешность аналогового выхода преобразователей равна сумме погрешностей АЦП и ЦАП;

  • - основная погрешность преобразователей для обмена данными по протоколам HART, FOUNDATION Fieldbus и PROFIBUS РА, Wireless HART равна погрешности АЦП.

Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары: ±(0,3 + 0,005|t|) °C.

Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от от нормальных условий (от плюс 22 до плюс 24 °C) на 1 °C, в зависимости от типа входного сигнала для преобразователей серий TTF, ТТН и TTR приведены в таблице 5. Таблица 5 - Пределы допускаемой дополнительной погрешности ИП серий TTF, ТТН и TTR

Типы НСХ, входные сигналы

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур (от +22 до + 24° С) на 1 °C

PtlO

±(0,04 °C + 0,00003 ДИ)(1)

Pt50

±(0,008 °C+ 0,00003 ДИ)

PtlOO

±(0,004 °C+ 0,00003 ДИ)

Pt500

±(0,008 °C+ 0,00003 ДИ)

Pt200

±(0,02 °C+ 0,00003 ДИ)

PtlOOO

±(0,004 °C+ 0,00003 ДИ)

Ni50

±(0,008 °C+ 0,00003 ДИ)

Nil 00

±(0,004 °C+ 0,00003 ДИ)

Nil 20

±(0,003 °C+ 0,00003 ДИ)

Nil 000

±(0,004 °C+ 0,00003 ДИ)

от 0 до 500 Ом

±(0,002 Ом+ 0,00003 ДИ)

от 0 до 5000 Ом

±(0,02 Ом+ 0,00003 ДИ)

В, К, J, N, Т, Е, R, S, U, L

±[ ((0,001 % • (Uk/ И)+(100 % (0,009 °C/ И)) +0,00003 ДИ](2)

от -125 до +125 мВ

±1,5 мкВ

от -125 до +1100 мВ

±15 мкВ

Примечания:

(1) ДИ - диапазон измерений;

(2) Uk - значение верхнего предела измерений (мВ);

И - настроенный диапазон измерений (интервал измерений), °C.

13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
