МЕТОДИКА ПОВЕРКИ

р.п. Менделеево

2016 г.

• 1  Вводная часть

• 2  Операции поверки

• 3  Средства поверки

• 4  Требования к квалификации поверителей

• 5  Требования безопасности

• 6  Условия поверки

• 7  Подготовка к проведению поверки

• 8  Проведение поверки

• 9  Оформление результатов поверки

• 2.2 Первичную поверку выполнять в соответствии с комплектом поставки комплекса «Барс-МПИЗ-И» согласно формуляру УИЕС.434649.026ФО.

2.2(Измененная редакция, изм. №1)

• 2.3  При периодической поверке допускается по соответствующим пунктам настоящей методики поверки проводить:

• - поверку отдельных блоков комплекса «Барс-МПИЗ-И» и в тех диапазонах, которые используются при их эксплуатации, и которые определяет потребитель;

• - поверку метрологических характеристик комплекса «Барс-МПИЗ-И», которые используются при эксплуатации, и которые определяет потребитель.

При этом соответствующие записи должны быть сделаны в свидетельстве о поверке и в формуляре УИЕС.434649.026ФО.

• 2.3 (Измененнаяредакция, изм. №1).

• 3 СРЕДСТВА ПОВЕРКИ

  • 3.1 При проведении поверки комплексов «Барс-МПИЗ-И» должны быть применены

средства, основные технические и метрологические характеристики которых приведены в таблице 2.

Таблица 2 - Средства измерений для поверки

• 3.2 Допускается использовать аналогичные средства поверки, которые обеспечат измерение соответствующих параметров с требуемой точностью.

• 3.3 Средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке.

• 3.3 (Измененнаяредакция, изм. №1)

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 4.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в установленном порядке и имеющим квалификационную группу электробезопасности не ниже третьей.

  • 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом «Комплекс измерения параметров радиоизлучений «Барс-МПИЗ-И». Руководство по эксплуатации. УИЕС.434649.026 РЭ» (далее - РЭ).

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 5.1 При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001, РД 153-34.0-03.150-00, а также требования безопасности, приведённые в эксплуатационной документации на комплекс «Барс-МПИЗ-И» и средств поверки.

  • 5.2 Средства поверки должны быть надежно заземлены в одной точке в соответствии с документацией.

  • 5.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

• 6 УСЛОВИЯ ПОВЕРКИ

6.1 При проведении поверки должны соблюдаться условия поверки, приведенные в таблице 3.

Таблица 3

7 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

• 7.1  Проверить наличие эксплуатационной документации и срок действия свидетельств о поверке на средства поверки.

• 7.2 Подготовить средства поверки к проведению измерений в соответствии с руководствами по эксплуатации СИ.

8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1 Внешний осмотр

• 8.1.1 Внешний осмотр комплекса «Барс-МПИЗ-И» проводить визуально без вскрытия, при этом необходимо проверить:

• - комплектность на соответствие документу «Комплексы измерения параметров радиоизлучений «Барс-МПИЗ-И». Формуляр. УИЕС.434649.026ФО» (далее - ФО);

• - наличие комплекта поверочного в зависимости от комплектации комплекса «Барс-МПИЗ-И» согласно ФО;

• - наличие и четкость маркировки оборудования, входящего в комплект поставки;

• - наличие и целостность пломбировок (наклеек);

• - целостность и чистоту присоединительных высокочастотных разъемов, разъемов управления и питания;

• - отсутствие механических повреждений корпусов составных частей и ослабления элементов конструкции;

• - состояние высокочастотных кабелей, кабелей управления и питания из состава комплекта поверочного, надежность их подключения;

• - исправность заземляющего провода, надежность его подключения к клеммам заземления;

• 8.1.2 Результаты внешнего осмотра считать положительными, если

• - комплектность соответствует разделу 4 ФО;

• - комплект поверочный представлен;

• - маркировка имеется, надписи и обозначения читаемы;

• - пломбирование (наклейки) имеется, оно (они) не повреждено;

-присоединительные высокочастотные разъемы, разъемы управления и питания целы и чисты;

• - отсутствуют механических повреждений корпуса и элементов конструкции составных частей;

• - высокочастотные кабели, кабели управления и питания из состава комплекта поверочного не повреждены и надежно подключаются;

• - заземляющий провод исправен, надежно подключается к клеммам заземления.

• 8.1.3 Комплекс «Барс-МПИЗ-И», не удовлетворяющий положительным критериям внешнего осмотра, к дальнейшим операциям поверки не допускается.

• 8.2 Проверка соответствия программного обеспечения

• 8.2.1 Поверить, что в п. 3.3 ФО записаны следующие идентификационные данные программного обеспечения (далее - ПО, приведенные в таблице 4.

Таблица 4

Если в п. 1.3 ФО записаны другие значения идентификационных данных ПО, последующие операции поверки не проводить.

• 8.2.2 Включить ПЭВМ, входящую в комплект поставки.. Установить на ПЭВМ программу, позволяющую определять контрольную сумму файла по алгоритму MD5, например программу «HashTab».

• 8.2.3   Выбрать в ПО dfPost файл «SAProcsLib40.dll» (путь: C/Program filesx86/dfPost/Client/Bin/ SAProcsLib40.dll), нажать на правую кнопку мыши на файле и выбрать пункт «Свойства». Открыть вкладку «Хеш-суммы файлов». Наблюдать контрольную сумму файла «SAProcsLib40.dU» по алгоритму MD5. Результат наблюдения зафиксировать в рабочем журнале. Открыть вкладку «Версия» (или «Подробно»). Наблюдать значение версии файла «SAProcsLib40.dll». Результат наблюдения зафиксировать в рабочем журнале.

• 8.2.4 Запустить «Total Commander», выбрать «FTP», далее выбрать «Содиниться с FTP сервером...», найти и открыть «Ьох», найти и выбрать файл «ibdetectors.so», который переписать на «Рабочий стол». На «Рабочем столе» выбрать переписанный файл «ibdetectors.so», нажать на правую кнопку мыши на файле и выбрать пункт «Свойства». Открыть вкладку «Хеш-суммы файлов». Наблюдать контрольную сумму файла «ibdetectors.so» по алгоритму MD5. Результат наблюдения зафиксировать в рабочем журнале.

• 8.2.5 Сравнить значение контрольной суммы и версию файла SAProcsLib40.dll, значение контрольной суммы файла «ibdetectors.so» со значениями, записанными в п. 3.3 ФО.

• 8.2.6   Результаты проверки соответствия (идентификации) ПО считать положительными, если контрольная сумма и версия файла SAProcsLib40.dll, значение контрольной суммы файла «ibdetectors.so» совпадают со значениями контрольных сумм и версии, которые записаны в п. 3.3 ФО.

В противном случае результаты идентификации ПО считать отрицательными и дальнейшие операции поверки не проводить.

• 8.3 Опробование

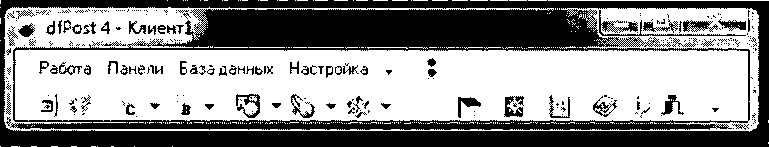

• 8.3.1 Включить питание ПЭВМ. Запустить ПО dfPost, на экране монитора наблюдать главное окно ПО dfPost (рисунок 1).



Рисунок 1

Выключить питание ПЭВМ.

• 8.3.2 Проверить, что на лицевой стороне аналого-цифровой радиоприемник АЦРП-1/Д (далее - АЦРП-1/Д) (рисунок 2) выполнены следующие соединения:

• - разъем «ВХОД ЧД 2» - с выходным разъемом ЧД, обозначенный цифрой «2»;

• - разъем «ВХОД ЧД 3» - с выходным разъемом ЧД, обозначенный цифрой «3»;

• - разъем «ЧД1» - с выходным разъемом ЧД, обозначенный цифрой «1»;

• - выходы ПЧ ячейки РЧ/ПЧ, обозначенные «А» и «Б» - с входами ячейки ЦОС.



Рисунок 2 - Соединение ячеек на лицевой стороне АЦРП-1/Д

• 8.4.3 Проверить, что на тыльной стороне АЦРП-1/Д (рисунок 3) выполнены следующие соединения:

• - выходные ВЧ разъемы ячеек РЧ, обозначенные «1» и «2» - с ВЧ разъемами ячеек РЧ/ПЧ, обозначенные «1» и «2», соответственно;

• - ВЧ разъем ячейки гетеродина конвертера «ВЫХОД ГЕТ» - с ВЧ разъемом ячейки РЧ «ВХ ГЕТ»;

• - разъемы «ВЫХОД ОГ» и «ВХОД ог» - между собой;

- к разъему «ПИТАНИЕ 13,5 В» подключается кабель питания устройства.

Рисунок 3 - Соединение ячеек на тыльной стороне АЦРП-1/Д

• 8.3.4 Последующие соединения проводить с помощью кабелей из состава комплекта поверочного и при наличии в комплекте поставки соответствующего оборудования.

• 8.3.5 Подключить ПЭВМ через сетевой коммутатор к порту Ethernet модуля процессора АЦРП-1/Д.

• 8.3.6 Подключить кабель электропитания АЦРП-1/Д к блоку, кабель питания ПЭВМ к сети 220 В.

Подключить кабель заземления к клеммам блока питания и к заземляющему контуру.

• 8.3.7 Подключить антенну измерительную комбинированную П6-11М (далее -антенна П6-11М) к входу «Ант 1» АЦРП-1/Д.

• 8.3.8 Подключить модуль приема сигналов 1 (далее - МПС 1) для чего выполнить последовательно следующие операции:

• - соединить разъем «Выход ПЧ» МПС 1 с разъемом «БПЧ» АЦРП-1/Д;

• - соединить разъем «Вход ОГ» МПС 1с разъемом «Выход 10МГц» АЦРП-1/Д;

• - соединить разъем «Управление» МПС 1 с разъемом «Управление БПЧ» АЦРП-1/Д;

• - соединить разъем «Питание» МПС 1 с разъемом «Питание БПЧ» АЦРП-1/Д.

• 8.3.9 Отсоединить разъемы МПС 1 от АЦРП-1/Д.

• 8.3.10 Выполнить п.п. 8.3.8, 8.3.9 для МПС 2.

• 8.3.11 Выполнить п.п. 8.3.8, 8.3.9 для МПС 3.

• 8.3.12 Включить блок питания. Включить комплекс «Барс-МПИЗ-И» в следующей последовательности:

• - перевести выключатель питания АЦРП-10-20/300 в положение «Вкл», наблюдать загорание светодиодного индикатора «ПИТ ВКЛ», проконтролировать загорание на передней панели АЦРП-1/Д:

• - светодиодных индикаторов наличия питающих напряжений «5 В», «12 В», «15 В» ячейки питания 5/12/15;

• - светодиодных индикаторов наличия питающих напряжений «- 12 В», «+ 12 В», «+ 5 В», «+ 3,3 В» ячейки питания процессора

• - включить ПЭВМ с установленным ПО dfPost (далее - ПЭВМ).

• 8.3.13 Наблюдать на экране монитора ПЭВМ загрузку ПО dfPost. После загрузки ПО dfPost последовательно открывать окна ПО dfPost и проверять возможность установки формирования набора параметров для приема радиосигнала и задач для его обработки.

• 8.3.13 Выключить комплекс «Барс-МПИЗ-И» в следующей последовательности:

• - последовательно закрыть все активизированные экранные формы, подготовить ПЭВМ к выключению;

• - перевести выключатель питания АЦРП-1/Д в положение «Выкл», наблюдать погасание светодиодного индикатора «ПИТ ВКЛ»;

• - выключить ПЭВМ;

Выключить блок питания.

8.3.15 Результаты опробования считать положительными, если:

• - выполнены все высокочастотные подключения;

• - после подачи питания на АЦРП-1/Д загорается светодиод «ПИТ ВКЛ», горят светодиодные индикаторы наличия питающих напряжений «5 В», «12 В», «15 В» ячейки питания 5/12/15 и светодиодные индикаторы наличия питающих напряжений «~ 12 В», «+ 12 В», «+ 5 В», «+ 3,3 В» ячейки питания процессора.

• - окна ПО dfPost открываются, параметры для приема радиосигнала и задачи для его обработки устанавливаются.

В противном случае результаты опробования считать отрицательными и дальнейшие операции поверки не проводить.

• 8.4 Определение относительной погрешности измерений частоты немодулированного сигнала

• 8.4.1 Измерения по определению относительной погрешности измерений частоты немодулированного сигнала проводить:

• - при соотношении сигнал/шум не менее 20 дБ;

• - с помощью РЭИА-1 на частотах f от 20 до 1000 МГц;

• - с помощью РЭИА-2 на частотах от 1 до 40 ГГц.

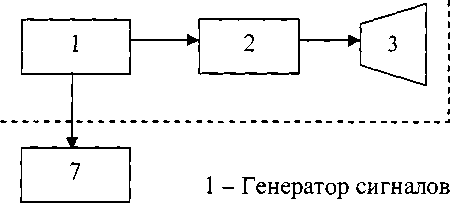

Собрать схему измерений, приведенную на рисунке 4.

Комплекс «Барс-МПИЗ-И»

РЭИА-1 (РЭИА-2)

I                                                                                                                                                                                                                                  I

3 - Излучатель

5-АЦРП-1/Д

7 - Стандарт частоты

2 - Аттенюатор

4 - П6-11М, МПС 1 (МПС 2, МПС 3)

6-ПЭВМ

Рисунок 4

• 8.4.2    Определение относительной погрешности измерений частоты немодулированного сигнала, при соотношении сигнал/шум не менее 20 дБ, проводить на частотах :

• - для антенны П6-11М: 20, 100, 500, 1000, 1500, 2000, 2500, 3000 МГц;

-для МПС 1:3,4, 6,8, 10, 12, 14, 16, 18 ГГц;

-для МПС 2: 18, 19, 20,21,22, 23,24, 25,26 ГГц;

• - для МПС 3: 26, 28, 30,32, 34, 36, 38, 40 ГГц.

• 8.4.3 Установить излучатель из состава РЭИА-1 (или РЭИА-2) в горизонтальной поляризации и ориентировать таким образом, чтобы направление распространения электромагнитной волны было параллельно оси установки перемещения антенн (далее -УПА) и направлено вдоль УПА.

• 8.4.4 Антенны из состава комплекса «Барс-МПИЗ-И» устанавливать на расстоянии

• 1,5 м от излучателя из состава РЭИА-1, РЭИА-2.

• 8.4.5 Выполнить п.п. 8.3.5 - 8.3.7, 8.3.12.

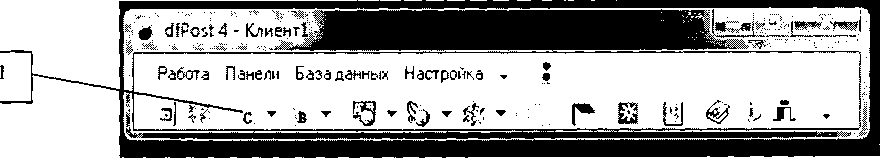

• 8.4.6 Запустить ПО dfPost, на экране монитора наблюдать главное окно ПО dfPost (рисунок 6). Выбрать режим (форму) «Спектроанализатор», для чего нажать виртуальную кнопку 1 (рисунок 5).



  Рисунок 5

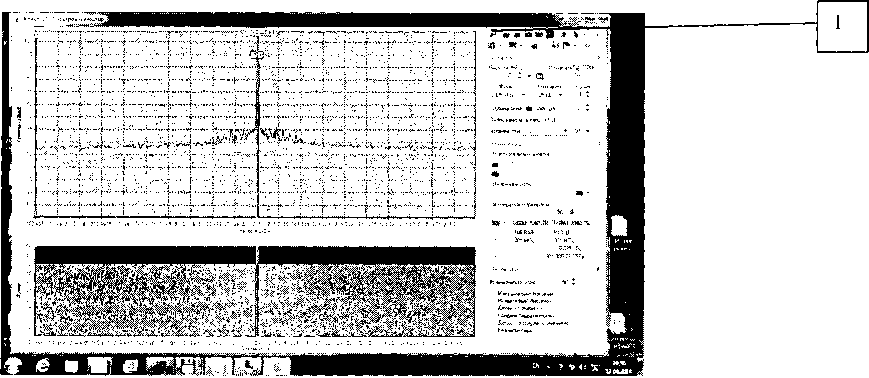

Наблюдать окно формы «Спектроанализатор» (рисунок 6). После изменения цвета виртуальной кнопки 1 (рисунок 6) на зеленый, активизировать форму (сделать два клика по кнопке 1).

• 8.4.7 Установить значение частоты принимаемого радиосигнал f° =20 МГц и подтвердить нажатием «Enter», а также значение полосы фильтра (должно быть согласовано со значением ширины спектра сигнала) и значение частоты дискретизации.

• 8.4.8 Создавать с помощью РЭИА-1 (или РЭИА-2) на частоте f° =20 МГц электромагнитное поле, которое обеспечит соотношение сигнал/шум не менее 20 дБ, наблюдать на экране монитора ПЭВМ спектр принимаемого сигнала (рисунок 6).



Рисунок 6

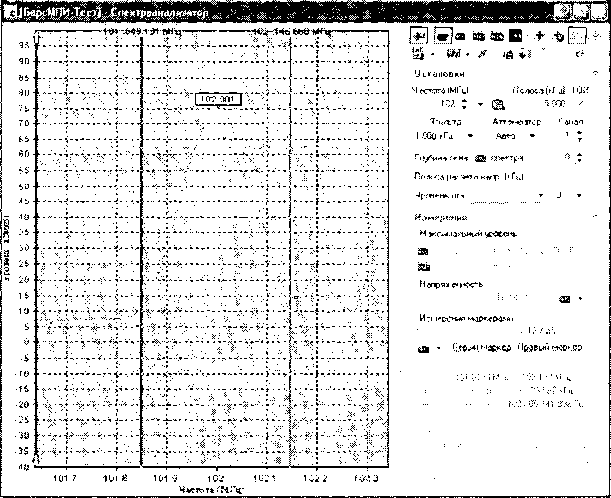

8.4.9 Далее выполнить следующие операции:

• - отобразить усредненный энергетический спектр радиосигнала;

• - вызвать два вертикальных маркера, установить флажок в поле «автоматическая установка маркеров»;

• - в поле «Уровень отн. Максимума (дБ)» установить значение 30 дБ;

• - в поле «Измерения маркерами» выбрать «Тип спектра» - усредненный;

• - на панели «Измерения маркерами» в поле «Центральная частота» наблюдать измеренное комплексом «Барс-МПИЗ-И» значение частоты радиосигнала f™' (рисунок 7).

Результат измерений фиксировать в рабочем журнале.

Рисунок 7

• 8.4.10 Выполнить п.п. 8.4.7 - 8.4.9 на всех частотах для антенны П6-11М, приведенных в п. 8.4.2.

• 8.4.11 Выключить комплекс «Барс-МПИЗ-И». Отсоединить антенну П6-11М.

• 8.4.12 Выполнить последовательно п.п. 8.3.8, 8.3.12, 8.4.6. Установить значение частоты принимаемого радиосигнал f° =3000 МГц и подтвердить нажатием «Enter», а также значение полосы фильтра (должно быть согласовано со значением ширины спектра сигнала) и значение частоты дискретизации.

• 8.4.13 Создавать с помощью РЭИА-2 на частоте f° =3000 МГц электромагнитное поле, которое обеспечит соотношение сигнал/шум не менее 20 дБ, наблюдать на экране монитора ПЭВМ спектр принимаемого сигнала (рисунок 7). Выполнить п. 8.4.9.

• 8.4.. 14 Выполнить п.п. 8.4.12, 8.4.13 на всех частотах для а МПС 1, приведенных в п. 8.4.2. Выключить комплекс «Барс-МПИЗ-И». Отсоединить МПС 1.

8.4.15 Выполнить п. 8.3.8 для МПС 2. Выполнить последовательно п.п. 8.3.12, 8.4.6.

• 8.4.. 16 Установить значение частоты принимаемого радиосигнал =18000 МГц и подтвердить нажатием «Enter», а также значение полосы фильтра (должно быть согласовано со значением ширины спектра сигнала) и значение частоты дискретизации.

• 8.4.17 Создавать с помощью РЭИА-2 на частоте f° =18000 МГц электромагнитное поле, которое обеспечит соотношение сигнал/шум не менее 20 дБ, наблюдать на экране монитора ПЭВМ спектр принимаемого сигнала (рисунок 7). Выполнить п. 8.4.9.

• 8.4.18 Выполнить п.п. 8.4.16, 8.4.17 на всех частотах f° для а МПС 2, приведенных в п. 8.4.2. Выключить комплекс «Барс-МПИЗ-И». Отсоединить МПС 2.

• 8.4.19 Выполнить п. 8.3.8 для МПС 3. Выполнить последовательно п.п. 8.3.12, 8.4.6.

• 8.4.20 Установить значение частоты принимаемого радиосигнал =26000 МГц и подтвердить нажатием «Enter», а также значение полосы фильтра (должно быть согласовано со значением ширины спектра сигнала) и значение частоты дискретизации.

• 8.4.21 Создавать с помощью РЭИА-2 на частоте =26000 МГц электромагнитное поле, которое обеспечит соотношение сигнал/шум не менее 20 дБ, наблюдать на экране монитора ПЭВМ спектр принимаемого сигнала (рисунок 7). Выполнить п. 8.4.9.

• 8.4.22 Выполнить п.п. 8.4.20, 8.4.21 на всех частотах f° для а МПС 3, приведенных в п. 5.7.2. Выключить комплекс «Барс-МПИЗ-И». Отсоединить МПС 3.

• 8.4.23 Рассчитать относительную погрешность измерений частоты непрерывного сигнала 5_{ по формуле




  )

  (1)

• 8.4.24 Результаты поверки считать положительными, если при соотношении сигнал/шум не менее 20 дБ, в диапазоне частот от 20 до 40000 МГц значения относительной погрешности измерений частоты немодулированного сигнала 8_f находятся в пределах

В противном случае результаты поверки считать отрицательными и дальнейшие операции поверки не проводить.

• 8.5 Определение абсолютной погрешности измерений уровня входного немодулированного сигнала

• 8.5.1 Определение абсолютной погрешности измерений уровня входного немодулированного сигнала проводить на частотах = 21,5; 301,0; 501,0; 1101,0; 2101,0; 2999,0 МГц, при значениях уровня входного сигнала на входе АЦРП-1/Д t/f" = 0, 10, 20, 40, 60, 80, 100, 120, 140 дБ (1 мкВ).

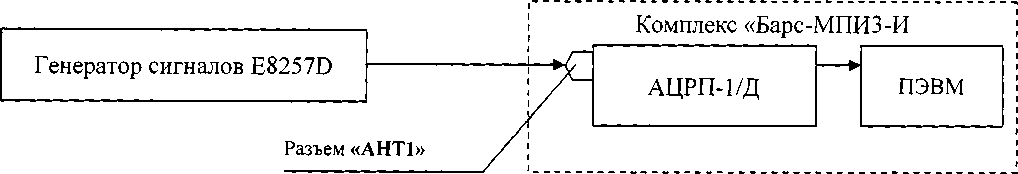

8.5.2 Измерения проводить по схеме, приведенной на рисунке 8.

Рисунок 8

Для задания уровня IF'" = 140 дБ (1 мкВ) использовать усилитель.

• 8.5.3 Выполнить п.8.3.12.

• 8.5.4 Включить питание на генераторе сигналов E8257D. Установить на генераторе сигналов E8257D следующие режимы работы:

• - частота: «21,5МГц», значение частоты     в соответствии с п. 8.5.1;

• - вид модуляции «НГ»;

• - уровень: «0 дБ (1 мкВ)», значение уровня выходного сигнала в соответствии с п. 8.51.

• 8.5.5 Запустить ПО dfPost. Выбрать режим «Спектоанализатор».

В поле «Частота» устанавливать значение частоты в соответствии с п. 8.5.4.

• 8.5.6 Включить мощность генератора сигналов E8257D.

Наблюдать на экране монитора ПЭВМ спектр сигнала, подаваемого генератором сигналов E8257D на вход АЦРП-1/Д (рисунок 6).

Изменяя значения в полях «Полоса» и «Фильтр» добиться изображения спектра принимаемого сигнала, приведенного на рисунке 7.

Измерить уровень подаваемого сигнала £7"™.

Зафиксировать в рабочем журнале результат измерений .

• 8.5.7  Рассчитать абсолютную погрешность измерений уровня входного немодулированного сигнала Д_;; (в дБ) по формуле

=U™-U™.                 (2)

• 8.5.8 Выполнить п.п. 8.5.4 - 8.5.7 для всех частот f.^eH, указанных в п. 8.5.1.

• 8.5.9 Последовательно устанавливая уровень выходного сигнала генератора E8257D U-^e" в соответствии с п. 8.5.1 выполнять п.п. 8.5.4 - 8.5.8.

• 8.5.10 Результаты поверки считать положительными, если в диапазоне измерений уровня входного немодулированного сигнала от 0 до 140 дБ (1 мкВ) в диапазоне частот от 20 до 3000 МГц значения находятся в пределах ±1,5 дБ.

В противном случае результаты поверки считать отрицательными и дальней шие операции поверки не проводить.

• 8.6 Определение абсолютной погрешности измерений коэффициента амплитудной модуляции

• 8.6.1 Определение абсолютной погрешности измерения коэффициента AM Д_л/ производить при коэффициентах амплитудной модуляции М 10, 20, 30, 40, 50, 60, 70, 80, 90 % и модулирующих частотах Fm 0,4; 1; 5 кГц; на несущих частотах f"^ec 29, 755, 1505, 2500 МГц.

Измерения проводить при соотношении сигнал/шум не менее 40 дБ.

• 8.6.2 Подключить генератор сигналов SMB 100А к измерителю модуляции Boonton 8201 (далее - Boonton 8201). Установить режим «АМ».

• 8.6.3 Установить на генераторе сигналов SMB 100А частоту 29 МГц, уровень выходного сигнала минус 10 дБ (0,1 мВт), значение модулирующей частоты 0,4 кГц, коэффициент амплитудной модуляции 10 %.

• 8.6.4 Подготовить Boonton 8201 к измерениям параметров амплитудной модуляции на несущей частоте 29 МГц.

• 8.6.5 Подать сигнал с генератор сигналов SMB 100А на вход Boonton 8201. Произвести отсчет измерения Boonton 8201 коэффициента амплитудной модуляции М_пбр. Результат измерений зафиксировать в рабочем журнале.

• 8.6.6 Последовательно устанавливать на генераторе сигналов SMB 100А коэффициент амплитудной модуляции в соответствии с п. 8.6.1 и производить отсчет измерения Boonton 8201 коэффициента амплитудной модуляции М_дбр. Результат измерений фиксировать в рабочем журнале.

• 8.6.7 Выключить сигнал на генераторе сигналов SMB 100А и отсоединить его от Boonton 8201.

• 8.6.8 Подключить генератор сигналов SMB 100А к комплексу «Барс-МПИЗ-И» (разъем «АНТ1» АЦРП-1/Д).

Выполнить п. 8.6.3, установив уровень выходного сигнала минус 50 дБ (1мВт). Подать сигнал с генератор сигналов SMB 100А на вход комплекса «Барс-МПИЗ-И».

• 8.6.9  На комплексе «Барс-МПИЗ-И» запустить ПО dfPost. В режиме «Спектроанализатор» проконтролировать, что соотношение сигнал/шум не менее 40 дБ, определить ширину спектра анализируемого сигнала. При необходимости увеличить уровень выходного сигнала на генераторе сигналов SMB 100А.,

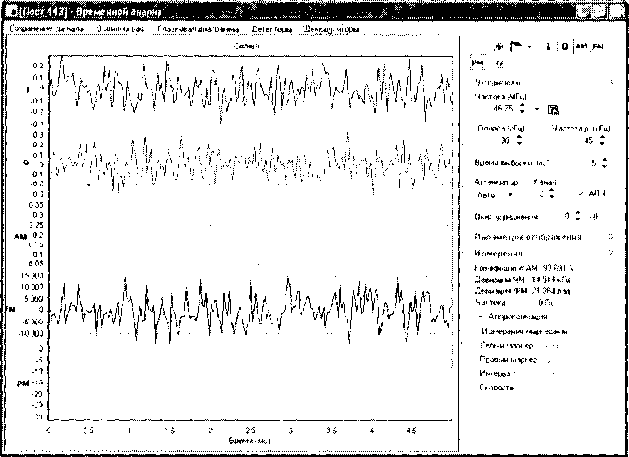

Перейти в режим «Временной анализ» выбрать режим «Демодуляторы» (рисунок 9).

Рисунок 9

8.6.10 В окне «Демодуляторы»:

• - установить частоту 29 МГц;

• - значение в поле «Полоса (кГц)» установить в соответствии с шириной спектра анализируемого сигнала;

• - значение в поле «Частота д. (кГц)» установить в полтора раза больше значения, которое установлено в поле «Полоса (кГц)».

Ориентировочные значения поля полосы приведены в таблице 5.

Таблица 5

В окне «Измерения», в поле «Коэффициент АМ» (рисунок 9) произвести отсчет измеренного комплексом «Барс-МПИЗ-И» коэффициента амплитудной модуляции М_изЛ1. Результат зафиксировать в рабочем журнале.

• 8.6.11  Последовательно устанавливать на генераторе сигналов SMB 100А коэффициент амплитудной модуляции в соответствии с п. 8.6.1 и выполнять п. 8.6.10.

Выключить сигнал на генераторе сигналов SMB 100А и отсоединить его от комплекса «Барс-МПИЗ-И».

• 8.6.12 Выполнить последовательно п.п. 8.6.2 - 8.6.11 для остальных модулирующих частот, указанных в п. 8.6.1.

• 8.6.13 Выполнить последовательно п.п. 8.6.2 - 8.6.12 для всех значений несущих частот f"^ec, указанных в п. 8.6.1.

• 8.6.14 Рассчитать абсолютную погрешность измерений коэффициента амплитудной модуляции A_w , в процентах, по формуле

^_м=М_ю„-М_обр,                  (3)

• 8.6.15 Результаты поверки считать положительными, если при соотношении сигнал/шум не менее 40 дБ в диапазоне измерений коэффициента амплитудной модуляции М от 10 до 90 % значения A_w находятся в пределах ± 7,0 %.

В противном случае результаты поверки считать отрицательными и дальней шие операции поверки не проводить.

• 8.7 Определение относительной погрешности измерений девиации частоты сигнала

• 8.7.1 Определение относительной погрешности измерений девиации частоты сигнала на несущих частотах f"^ec 29, 755, 1505, 2500 МГц, при модулирующих частотах Fm

500 Гц, 130 кГц; девиации частоты А/ 0,5; 1; 10; 30; 100; 130 кГц.

Измерения проводить при соотношении сигнал/шум не менее 40 дБ (контролировать по показаниям на экране монитора ПЭВМ).

• 8.7.2 Подключить генератор сигналов SMB 100А к Boonton 8201. Установить режим FM.

• 8.7.3 Установить на генераторе сигналов SMB 100А частоту 29 МГц, уровень выходного сигнала минус 10 дБ (0,1 мВт), значение модулирующей частоты 500 Гц, значение девиации частоты 0,5 кГц.

• 8.7.4 Подготовить Boonton 8201 к измерениям параметров частотной модуляции на несущей частоте 29 МГц.

• 8.7.5 Подать сигнал с генератора сигналов SMB 100А на вход Boonton 8201. Произвести отсчет измерения Boonton 8201 девиации частоты kf^o6p. Результат измерений зафиксировать в рабочем журнале.

• 8.7.6 Последовательно устанавливать на генераторе сигналов SMB 100А значения девиации частоты, приведенные в п. 8.7.1 и производить отсчет измерений Boonton 8201 девиации частоты &f^o6p. Результат измерений фиксировать в рабочем журнале.

• 8.7.7 Выключить сигнал на генераторе сигналов SMB 100А и отсоединить его от Boonton 8201.

• 8.7.8 Подключить генератор сигналов SMB 100А к комплексу «Барс-МПИЗ-И» (разъем «АНТ1» АЦРП-1/Д).

Выполнить п. 8.7.3, установив уровень выходного сигнала минус 50 дБ (1мВт). Подать сигнал с генератор сигналов SMB 100А на вход комплекса «Барс-МПИЗ-И».

• 8.7.9  На комплексе «Барс-МПИЗ-И» запустить ПО dfPost. В режиме «Спектроанализатор» проконтролировать, что соотношение сигнал/шум не менее 40 дБ, определить ширину спектра анализируемого сигнала. При необходимости увеличить уровень выходного сигнала на генераторе сигналов SMB 100А.

Перейти в режим «Временной анализ» выбрать режим «Демодуляторы».

8.7.10 В окне «Демодуляторы» (рисунок 9):

• - установить частоту 29 МГц;

• - значение в поле «Полоса (кГц)» установить в соответствии с шириной спектра анализируемого сигнала;

• - установить в поле «Частота д. (кГц)» значение, которое в полтора раза больше значения, установленного в поле «Полоса (кГц)».

Ориентировочные значения поля полосы приведены в таблице 6.

Таблица 6

На панели «Измерения» в поле «Девиация ЧМ» (рисунок 9) произвести отсчет измеренной комплексом «Барс-МПИЗ-И» девиации частоты А/"™. Результат зафиксировать в рабочем журнале.

• 8.7.11 Последовательно устанавливать на генераторе сигналов SMB 100А значение девиации частоты в соответствии с п. 8.7.1 и выполнять п. 8.7.10.

Выключить сигнал на генераторе сигналов SMB 100А и отсоединить его от комплекса «Барс-МПИЗ-И».

• 8.7.12 Выполнить последовательно п.п. 8.7.2 - 8.7.11 для модулирующей частоты 130 кГц.

• 8.7.13 Выполнить последовательно п.п. 8.7.2 - 8.7.12 для всех значений несущих частот f"^ec, указанных в п. 8.7.1.

• 8.7.14 Рассчитать относительную погрешность измерении девиации частоты сигнала Зу, в %, по формуле



  100.

(4)

• 8.7.15 Результаты поверки считать положительными, если при соотношении сигнал/шум 40 дБ в диапазоне измерений девиации частоты сигнала от 0,5 до 130 кГц значения 3_&/ находятся в пределах ±5,0 %.

В противном случае результаты поверки считать отрицательными и дальнейшие операции поверки не проводить.

• 8.8 Определение абсолютной погрешности измерений напряженности электрического поля

• 8.8.1 Измерения по определению абсолютной погрешности измерений напряженности электрического поля проводить:

- с помощью РЭИА-1 на частотах f от 20 до 1000 МГц;

- с помощью РЭИА-2 на частотах / от 1 до 40 ГГц.

Измерения проводить при значении напряженности электрического поля Е_эт частотах, приведенных в таблицах 7, 8, с учетом комплекта поставки поверяемого комплекс «Барс-МПИЗ-И».

Таблица 7

Таблица 8

• 8.8.2 Установить излучатель из состава РЭИА-1 (или РЭИА-2) в горизонтальной поляризации и ориентировать таким образом, чтобы направление распространения электромагнитной волны было параллельно оси установка перемещения антенн (далее -УПА) и направлено вдоль УПА.

• 8.8.3 Антенны из состава комплекса «Барс-МПИЗ-И» устанавливать на расстоянии 1, 5 м от излучателя из состава РЭИА-1, РЭИА-2.

• 8.8.4 На комплексе «Барс-МПИЗ-И» запустить ПО dfPost. Выбрать режим «Спектроанализатор». У станавливать:

• - в окне «Частота (МГц)»: значение частоты измеряемого электромагнитного поля;

• - в окне «Полоса (кГц)»: значение полосы анализа спектра в 1,5 - 2,0 раза большую ширины занимаемой полосы частот;

• - в окне «Фильтр (кГц)»: значение фильтра.

С помощью кнопок на панели инструментов перевести единицы измерений в положение «дБ мкВ».

• 8.8.5 Создавая с помощью РЭИА-1 (или РЭИА-2) электромагнитное поле со значениями напряженности электрического поля Е_зт на частотах f, приведенных в таблицах 4, 5, проводить измерения этого электрического поля комплексом «Барс-МПИЗ-И», активизируя созданную форму «Спектроанализатора», отсчет результата измерений наблюдать в поле «Максимальный уровень». Результаты измерений фиксировать в рабочем журнале.

• 8.8.6 Рассчитать значения абсолютной погрешности измерений напряженности электрического поля Д_/;, в дБ, по формуле

(5)

Результат вычисления зафиксировать в рабочем журнале.

• 8.8.7 Результаты поверки считать положительными, если диапазоне частот от 20 МГц до 40 ГГц и в диапазоне измерений напряженности электрического поля от 30 до

130 дБ (1 мкВ-м^н) значения Д_/; находятся в пределах ± 3,0 дБ.

В противном случае результаты поверки считать отрицательными.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 9.1 Комплекс «Барс-МПИЗ-И» признается годным, если в ходе поверки все результаты поверки положительные.

• 9.2 На комплекс «Барс-МПИЗ-И», признанный годным, выдается Свидетельство о поверке по установленной форме.

• 9.2 (Измененная редакция, Изм. №1).

• 9.3 Комплекс «Барс-МПИЗ-И», имеющий отрицательные результаты поверки, в обращение не допускается и на него выдается Извещение о непригодности к применению с указанием причин непригодности.

• 9.3 (Измененная редакция, Изм. №1).

Начальник H110-2 ФГУП «ВНИИФТРИ»

Z

Начальник лаборатории 202 НИО-2 ФГУП «ВНИИФ'ГРИ»

17
