Методика поверки «ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ АКТИВНОЙ МОЩНОСТИ ТРЕХФАЗНОГО ТОКА Е848М» (МП.ВТ 157-2006)
ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ АКТИВНОЙ МОЩНОСТИ ТРЕХФАЗНОГО ТОКА
Е848М
МЕТОДИКА ПОВЕРКИ
МП.ВТ 157-2006
Общество с дополнительной ответственностью «Энергоприбор»
ул. Чапаева 32, г. Витебск, Республика Беларусь, 210033 Тел (+375-212) 55-97-29, Факс(+375-212) 55-01-24 www.enpribor.by: e-mail: contact@enpribor.by
ПРИЛОЖЕНИЕ Г
(рекомендуемое)
ПРОТОКОЛ ПОВЕРКИ
Преобразователь___________________
тип
-
1 № рабочего места поверяемого ИП____________________
-
2 Наименование и обозначение методики поверки
-
3 Внешний осмотр соответствует, не соответствует
ненужное зачеркнуть
-
4 Определение электрического сопротивления изоляции
-
5 Определение основной приведенной погрешности
-
6 Проверка электрической прочности изоляции соответствует,не соответствует ненужное зачеркнуть
ИП _______годен,______________________не годен
ненужное зачеркнуть, не годен - указать причину
Поверитель _________ ____________
подпись расшифровка МП
дата
поверки
подписи
Продолжение таблицы В.2
|
Uh = Ubx, В |
1н, А |
Cos Ф |
1вх, А |
Рвх, Вт |
Ар для ИП с выходным сигналом, мА | ||||
|
0±5 |
0-5 |
0-2,5-5,0 |
4-20 |
4-12-20 | |||||
|
380 |
0,5 |
1 |
0,5 |
190,00 |
5,7735 |
5,7735 |
11,547 |
5,3868 |
4-12-20 |
|
0,4 |
152,00 |
4,6188 |
4,6188 |
9,2376 |
4,8094 |
21,2376 | |||
|
0,3 |
114,00 |
3,4641 |
3,4641 |
6,9282 |
4,2321 |
19,3901 | |||
|
0,2 |
76,00 |
2,3094 |
2,3094 |
4,6188 |
3,6547 |
17,5426 | |||
|
0,1 |
38,00 |
1,1547 |
1,1547 |
2,3094 |
3,0774 |
15,6950 | |||
|
0,0 |
0,00 |
0 |
0 |
0 |
2,5000 |
13,8475 | |||
|
-1 |
0,1 |
-38,00 |
-1,1547 |
-2,3094 |
-3,0774 |
12,0000 | |||
|
0,2 |
-76,00 |
-2,3094 |
-4,6188 |
-3,6547 |
10,1525 | ||||
|
0,3 |
-114,00 |
-3,4641 |
-6,9282 |
-4,2321 |
8,3050 | ||||
|
0,4 |
-152,00 |
-4,6188 |
-9,2376 |
-4,8094 |
6,4575 | ||||
|
0,5 |
-190,00 |
-5,7735 |
-11,547 |
-5,3868 |
4,6100 | ||||
|
1,0 |
1 |
1,0 |
380,00 |
5,7735 |
5,7735 |
11,547 |
5,3868 |
2,7624 | |
|
0,8 |
304,00 |
4,6188 |
4,6188 |
9,2376 |
4,8094 |
21,2376 | |||
|
0,6 |
228,00 |
3,4641 |
3,4641 |
6,9282 |
4,2321 |
19,3901 | |||
|
0,4 |
152,00 |
2,3094 |
2,3094 |
4,6188 |
3,6547 |
17,5426 | |||
|
0,2 |
76,00 |
1,1547 |
1,1547 |
2,3094 |
3,0774 |
15,6950 | |||
|
0,0 |
0,00 |
0 |
0 |
0 |
2,5000 |
13,8475 | |||
|
-1 |
0,2 |
-76,00 |
-1,1547 |
-2,3094 |
-3,0774 |
12,0000 | |||
|
0,4 |
-152,00 |
-2,3094 |
46188 |
-3,6547 |
10,1525 | ||||
|
0,6 |
-228,00 |
-3,4641 |
-6,9282 |
-4,2321 |
8,3050 | ||||
|
0,8 |
-304,00 |
-4,6188 |
-9,2376 |
-4,8094 |
6,4575 | ||||
|
1,0 |
-380,00 |
-5,7735 |
-11,547 |
-5,3868 |
4,6100 | ||||
|
2,5 |
1 |
2,5 |
950,00 |
5,7735 |
5,7735 |
11,547 |
5,3868 |
2,7624 | |
|
2,0 |
760,00 |
4,6188 |
4,6188 |
9,2376 |
4,8094 |
21,2376 | |||
|
1,5 |
570,00 |
3,4641 |
3,4641 |
6,9282 |
4,2321 |
19,3901 | |||
|
1,0 |
380,00 |
2,3094 |
2,3094 |
4,6188 |
3,6547 |
17,5426 | |||
|
0,5 |
190,00 |
1,1547 |
1,1547 |
2,3094 |
3,0774 |
15,6950 | |||
|
0,0 |
0,00 |
0 |
0 |
0 |
2,5000 |
13,8475 | |||
|
-1 |
0,5 |
-190,00 |
-1,1547 |
-2,3094 |
-3,0774 |
12,0000 | |||
|
1,0 |
-380,00 |
-2,3094 |
-4,6188 |
-3,6547 |
10,1525 | ||||
|
1,5 |
-570,00 |
-3,4641 |
-6,9282 |
-4,2321 |
8,3050 | ||||
|
2,0 |
-760,00 |
-4,6188 |
-9,2376 |
-4,8094 |
6,4575 | ||||
|
2,5 |
-950,00 |
-5,7735 |
-11,547 |
-5,3868 |
4,6100 | ||||
|
5,0 |
1 |
5,0 |
1900,00 |
5,7735 |
5,7735 |
11,547 |
5,3868 |
2,7624 | |
|
4,0 |
1520,00 |
4,6188 |
4,6188 |
9,2376 |
4,8094 |
21,2376 | |||
|
3,0 |
1140,00 |
3,4641 |
3,4641 |
6,9282 |
4,2321 |
19,3901 | |||
|
2,0 |
760,00 |
2,3094 |
2,3094 |
4,6188 |
3,6547 |
17,5426 | |||
|
1,0 |
380,00 |
1,1547 |
1,1547 |
2,3094 |
3,0774 |
15,6950 | |||
|
0,0 |
0 |
0 |
0 |
0 |
2,5000 |
13,8475 | |||
|
-1 |
1,0 |
-380,0 |
-1,1547 |
-2,3094 |
-3,0774 |
12,0000 | |||
|
2,0 |
-760,0 |
-2,3094 |
-4,6188 |
-3,6547 |
10,1525 | ||||
|
3,0 |
-1140,0 |
-3,4641 |
-6,9282 |
-4,2321 |
8,3050 | ||||
|
4,0 |
-1520,0 |
-4,6188 |
-9,2376 |
-4,8094 |
6,4575 | ||||
|
5,0 |
-1900,0 |
-5,7735 |
-11,547 |
-5,3868 |
4,6100 | ||||
Настоящая методика поверки (МП) распространяется на преобразователи измерительные активной мощности трехфазного тока Е848М (далее - ИП), выпускаемые по ТУ BY 300436592.007-2006 и устанавливает методику их поверки.
Межповерочный интервал - 48 месяцев.Методика поверки разработана в соответствии с требованиями ТИП 8.003-2011.
1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ
-
1.1 При проведении поверки должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в таблице 1.
-
1.2 Допускается применение других средств измерений, обеспечивающих определение параметров ИП с требуемой точностью.
Суммарная погрешность образцовых средств измерений при поверке ИП должна быть не более 1/3 основной погрешности поверяемого ИП.
-
1.3 Все средства измерений должны иметь действующие документы об их поверке или аттестации.
Таблица 1
|
Наименование операции |
Номер пункта |
Наименование и тип средств измерений и технические характеристики |
Обязательность проведения операции при | |
|
выпуске из производства и ремонте |
эксплуатации и хранении | |||
|
1 Внешний осмотр |
4.1 |
Да |
Да | |
|
2 Определение электрического сопротивления изоляции |
4.2 |
Мегаомметр Ф4101. Номинальное напряжение 500 В. Класс точности 2,5. Диапазон измерений 10-200 МОм |
Да |
Да |
|
3 Определение основной приведенной погрешности |
4.3 |
Источник питания трехфазного тока МГ6800: напряжение 13-420 В, ток 0,005-10 А, частота 50-1000 Гц; Установка УППУ-1М; класс точности 0,03, напряжение 0-750 В, ток 0-10 А; Ваттметр Д5105 (Д50563): класс точности 0,1, напряжение 600 В, ток 0,5-1,0 А; Ваттметр Д5106 (Д50562): класс точности 0,1, напряжение 600 В, ток 2,5-5,0 А; Вольтметр Д50552: класс точности 0,1, диапазон измеряемого напряжения 0-600 В; Амперметр Д50541: класс точности 0,1, диапазон измеряемого тока 0-10 А; Магазин сопротивления РЗЗ: класс точности 0,2, величина сопротивлений от 0,1 до 99999,9 Ом; Мера электрического сопротивления Р331: Rhom=100 Ом, класс точности 0,01; Компаратор напряжений Р3003; основная погрешность ± 0,0005%, диапазон измерений от 0,01 мВ до11,1 В |
ф Л* Да |
■ У .■ '' *4 / 1*< \ Р \ ч <- Да |
стью
В.2
|
Cos Ф |
1вх, А |
Рвх, Вт |
Ар для ИП с выходным сигналом, мА | ||||
|
0±5 |
0-5 |
0-2,5-5,0 |
4-20 |
4-12-20 | |||
|
1 |
0,5 |
50,00 |
5,7735 |
5,7735 |
5,3868 |
22,4752 |
21,2376 |
|
0,4 |
40,00 |
4,6188 |
4,6188 |
4,8094 |
18,7802 |
19,3901 | |
|
0,3 |
30,00 |
3,4641 |
3,4641 |
4,2321 |
15,0851 |
17,5426 | |
|
0,2 |
20,00 |
2,3094 |
2,3094 |
3,6547 |
11,3901 |
15,6950 | |
|
0,1 |
10,00 |
1,1547 |
1,1547 |
3,0774 |
7,6950 |
13,8475 | |
|
0,0 |
0,00 |
0 |
0 |
2,5000 |
4,0000 |
12,0000 | |
|
-1 |
0,1 |
-10,00 |
-1,1547 |
1,9227 |
10,1525 | ||
|
0,2 |
-20,00 |
-2,3094 |
1,3453 |
8,3050 | |||
|
0,3 |
-30,00 |
-3,4641 |
0,7680 |
6,4575 | |||
|
0,4 |
-40,00 |
-4,6188 |
0,1906 |
4,6100 | |||
|
0,5 |
-50,00 |
-5,7735 |
-0,3868 |
2,7624 | |||
|
1 |
1,0 |
100,00 |
5,7735 |
5,7735 |
5,3868 |
22,4752 |
21,2376 |
|
0,8 |
80,00 |
4,6188 |
4,6188 |
4,8094 |
18,7802 |
19,3901 | |
|
0,6 |
60,00 |
3,4641 |
3,4641 |
4,2321 |
15,0851 |
17,5426 | |
|
0,4 |
40,00 |
2,3094 |
2,3094 |
3,6547 |
11,3901 |
15,6950 | |
|
0,2 |
20,00 |
1,1547 |
1,1547 |
3,0774 |
7,6950 |
13,8475 | |
|
0,0 |
0,00 |
0 |
0 |
2,5000 |
4,0000 |
12,0000 | |
|
-1 |
0,2 |
-20,00 |
-1,1547 |
1,9227 |
10,1525 | ||
|
0,4 |
-40,00 |
-2,3094 |
1,3453 |
8,3050 | |||
|
0,6 |
-60,00 |
-3,4641 |
0,7680 |
6,4575 | |||
|
0,8 |
-80,00 |
-4,6188 |
0,1906 |
- |
4,6100 | ||
|
1,0 |
-100,00 |
-5,7735 |
-0,3868 |
2,7624 | |||
|
1 |
2,5 |
250,00 |
5,7735 |
5,7735 |
5,3868 |
22,4752 |
21,2376 |
|
2,0 |
200,00 |
4,6188 |
4,6188 |
4,8094 |
18,7802 |
19,3901 | |
|
1,5 |
150,00 |
3,4641 |
3,4641 |
4,2321 |
15,0851 |
17,5426 | |
|
1,0 |
100,00 |
2,3094 |
2,3094 |
3,6547 |
11,3901 |
15,6950 | |
|
0,5 |
50,00 |
1,1547 |
1,1547 |
3,0774 |
7,6950 |
13,8475 | |
|
0,0 |
0,00 |
0 |
0 |
2,5000 |
4,0000 |
12,0000 | |
|
-1 |
0,5 |
-50,00 |
-1,1547 |
1,9227 |
10,1525 | ||
|
1,0 |
-100,00 |
-2,3094 |
1,3453 |
8,3050 | |||
|
1,5 |
-150,00 |
-3,4641 |
0,7680 |
6,4575 | |||
|
2,0 |
-200,00 |
-4,6188 |
0,1906 |
4,6100 | |||
|
2,5 |
-250,00 |
-5,7735 |
-0,3868 |
2,7624 | |||
|
1 |
5,0 |
500,00 |
5,7735 |
5,7735 |
5,3868 |
22,4752 |
21,2376 |
|
4,0 |
400,00 |
4,6188 |
4,6188 |
4,8094 |
18,7802 |
19,3901 | |
|
3,0 |
300,00 |
3,4641 |
3,4641 |
4,2321 |
15,0851 |
17,5426 | |
|
2,0 |
200,00 |
2,3094 |
2,3094 |
3,6547 |
11,3901 |
15,6950 | |
|
1,0 |
100,00 |
1,1547 |
1,1547 |
3,0774 |
7,6950 |
13,8475 | |
|
0,0 |
0,00 |
0 |
0 |
2,5000 |
4,0000 |
12,0000 | |
|
-1 |
1,0 |
-100,00 |
-1,1547 |
1,9227 |
10,1525 | ||
|
2,0 |
-200,00 |
-2,3094 |
1,3453 |
8,3050 | |||
|
3,0 |
-300,00 |
-3,4641 |
0,7680 |
6,4575 | |||
|
4,0 |
-400,00 |
-4,6188 |
0,1906 |
4,6100 | |||
|
5,0 |
-500,00 |
-5,7735 |
-0,3868 |
2,7624 | |||
Продолжение таблицы В.1
Ubx, В
|
1вх, А |
Рвх, Вт |
Ар для ИП с выходным сигналом, мА | |||
|
0-5 |
0±5 |
4-20 |
4-12-20 | ||
|
0,5 |
110,00 |
5,0137 |
5,0137 |
20,0438 |
20,0219 |
|
0,4 |
88,00 |
4,0109 |
4,0109 |
16,8351 |
18,4175 |
|
0,3 |
66,00 |
3,0082 |
3,0082 |
13,6263 |
16,8132 |
|
0,2 |
44,00 |
2,0055 |
2,0055 |
10,4175 |
15,2088 |
|
0,1 |
22,00 |
1,0027 |
1,0027 |
7,2088 |
13,6044 |
|
0,0 |
0,00 |
0 |
0 |
4,0000 |
12,0000 |
|
0,1 |
-22,00 |
-1,0027 |
10,3956 | ||
|
0,2 |
-44,00 |
-2,0055 |
8,7912 | ||
|
0,3 |
-66,00 |
-3,0082 |
7,1869 | ||
|
0,4 |
-88,00 |
-4,0109 |
5,5825 | ||
|
0,5 |
-110,00 |
-5,0137 |
3,9781 | ||
|
1,0 |
220,00 |
5,0137 |
5,0137 |
20,0438 |
20,0219 |
|
0,8 |
176,00 |
4,0109 |
4,0109 |
16,8351 |
18,4175 |
|
0,6 |
132,00 |
3,0082 |
3,0082 |
13,6263 |
16,8132 |
|
0,4 |
88,00 |
2,0055 |
2,0055 |
10,4175 |
15,2088 |
|
0,2 |
44,00 |
1,0027 |
1,0027 |
7,2088 |
13,6044 |
|
0 |
0 |
0 |
0 |
4,0000 |
12,0000 |
|
0,2 |
-44,00 |
-1,0027 |
10,3956 | ||
|
0,4 |
-88,00 |
-2,0055 |
8,7912 | ||
|
0,6 |
-132,00 |
-3,0082 |
7,1869 | ||
|
0,8 |
-176,00 |
-4,0109 |
5,5825 | ||
|
1,0 |
-220,00 |
-5,0137 |
3,9781 | ||
|
2,5 |
550,00 |
5,0137 |
5,0137 |
20,0438 |
20,0219 |
|
2,0 |
440,00 |
4,0109 |
4,0109 |
16,8351 |
18,ЧИ<ЗГ$< |
|
1,5 |
330,00 |
3,0082 |
3,0082 |
13,6263 | |
|
1,0 |
220,00 |
2,0055 |
2,0055 |
10,4175 | |
|
0,5 |
110,00 |
1,0027 |
1,0027 |
7,2088 | |
|
0,0 |
0,00 |
0 |
0 |
4,0000 | |
|
0,5 |
-110,00 |
-1,0027 | |||
|
1,0 |
-220,00 |
-2,0055 | |||
|
1,5 |
-330,00 |
-3,0082 |
7,1^ | ||
|
2,0 |
-440,00 |
-4,0109 |
5.5824Ц | ||
|
2,5 |
-550,00 |
-5,0137 |
3,9781 3 | ||
|
5,0 |
1100,00 |
5,0137 |
5,0137 |
20,0438 |
20,0219 |
|
4,0 |
880,00 |
4,0109 |
4,0109 |
16,8351 |
18,4175 |
|
3,0 |
660,00 |
3,0082 |
3,0082 |
13,6263 |
16,8132 |
|
2,0 |
440,00 |
2,0055 |
2,0055 |
10,4175 |
15,2088 |
|
1,0 |
220,00 |
1,0027 |
1,0027 |
7,2088 |
13,6044 |
|
0,0 |
0 |
0 |
0 |
4,0000 |
12,0000 |
|
1,0 |
-220,00 |
-1,0027 |
10,3956 | ||
|
2,0 |
-440,00 |
-2,0055 |
8,7912 | ||
|
3,0 |
-660,00 |
-3,0082 |
7,1869 | ||
|
4,0 |
-880,00 |
-4,0109 |
5,5825 | ||
|
5,0 |
-1100,0 |
-5,0137 |
3,9781 | ||
1
|
Наименование операции |
Номер пункта |
Наименование и тип средств измерений и технические характеристики |
Обязательность проведения операции при | |
|
выпуске из производства и ремонте |
эксплуатации и хранении | |||
|
4 Проверка электрической прочности изоляции |
4.4 |
Испытательная установка для проверки электрической прочности изоляции БУ-036. Испытательное напряжение от 0 до 5 кВ синусоидальной формы частоты 50 Гц; погрешность ±15%; |
Да |
Нет |
2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
-
2.1 При проведении поверки должны выполняться требования ТКП 181-2009 «Правила технической эксплуатации электроустановок потребителей».
-
2.2 Персонал, допущенный к работе с преобразователями должен иметь квалификационную группу не ниже четвертой и знать преобразователь в объеме руководства по эксплуатации.
* V** 2.3 Персоналу запрещается производить внешние подключения, не отключив
V’ преобразователь от напряжения питания.
2.4 Наиболее опасный фактор - напряжение питания 220 В, входное напряжение.
4Ш1РЯЖ
3 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
£ 3.1 При проведении поверки должны соблюдаться нормальные условия,
указанные в таблице 2.
Таблица 2
|
Влияющий фактор |
Нормальное значение |
|
1 Температура окружающего воздуха, °C |
20 ±2 |
|
2 Относительная влажность окружающего воздуха, % |
30-80 |
|
3 Атмосферное давление, кПа |
84-106 |
|
4 Напряжение питающей сети переменного тока, В |
220 ±5 |
|
5 Частота питающей сети, Гц |
50±0,5 |
|
6 Форма кривой тока и напряжения источника питания |
Синусоидальная с коэффициентом гармоник не более 5% |
|
7 Напряжение входного сигнала, В |
(Uh ± 2) % |
|
8 Ток входного сигнала, А |
от 0 до 1н |
|
9 Частота входного сигнала, Гц |
50±0,5 |
|
10 Коэффициент мощности |
COS ф |
|
11 Магнитное и электрическое поля |
Практическое отсутствие магнитного и электрического полей, кроме земного |
-
3.2 До проведения поверки ИП должен быть выдержан при температуре и относительной влажности, указанных в таблице 2, не менее 4 часов.
-
3.3 Работа с поверяемым ИП и со средствами его поверки должна осуществляться в соответствии с эксплуатационной документацией на них.
4 ПРОВЕДЕНИЕ ПОВЕРКИ
-
4.1 Внешний осмотр
При проведении внешнего осмотра должно быть установлено соответствие ИП следующим требованиям:
-
- соответствие комплектности паспорту;
-
- совпадение номера ИП с указанным в паспорте;
-
- наличие пломбировки ОТК и четкой маркировки;
-
- отсутствие механических повреждений наружных частей ИП.
-
4.2 Определение электрического сопротивления изоляции.
Электрическое сопротивление изоляции проверяют в нормальных условиях на постоянном токе мегаомметром с номинальным напряжением 500 В. Отсчет показаний по мегаомметру производить по истечение 1 мин после приложения напряжения к испытываемому ИП.
При проверке электрического сопротивления изоляции между цепями, напряжение прикладывается между закороченными зажимами каждой из цепей, указанных в таблице 3.
При проверке сопротивления изоляции между всеми цепями и корпусом напряжение прикладывается между всеми, соединенными вместе клеммами подключения и металлическим электродом, который покрывает всю поверхность корпуса, за исключением выступающей части клемм подключения.
ИП считают выдержавшим испытание, если измеренные значения сопротивлений не менее значений, указанных в таблице 3.
Таблица 3
|
Проверяемые цепи |
Значение сопротивления изоляции |
|
Сеть - входы, выход, корпус |
Не менее 20 МОм |
|
Входы - выход, корпус | |
|
Последов. - паралл. цепи | |
|
Цепи 1А - цепи lB, Ic | |
|
Цепи 1в - цепи 1с |
-
4.3 Определение основной приведенной погрешности
Основную приведенную погрешность ИП проверяют в нормальных условиях, указанных в таблице 2, по истечении 30 мин после включения ИП по схемам, приведенным в приложениях А, Б.
Основную приведенную погрешность у, %, определяют по формуле
Ах-Ар у =------------------ Ю0, (1)
Ан
где Ах - измеренное значение выходного сигнала;
Ар - расчетное значение выходного сигнала;
Ан - нормирующее значение выходного сигнала, равное верхнему значению диапазона изменения выходного сигнала;
Расчетные значения выходного сигнала для 1н = 1 А и 5А, значения измеряемой мощности Рх по схемам приложений А, В, Г приведены в таблице 4 для ИП Е848М/1 -Е848М/5, и в таблице 5 для ИП Е848М/6 - Е848М/14.
Приложение В Расчетные значения выходного сигнала, значения измеряемой мощности Рх по схемам Б.5 - Б.8, приложения Б
Таблица В,1
|
Uh, В |
1н, А |
Cos Ф |
Ubx, В |
1вх, А |
Рвх, Вт |
Ар для ИП с выходным сигналом, мА | |||
|
0-5 |
0±5 |
4-20 |
4-12-20 | ||||||
|
100 |
0,5 |
1 |
60 |
0,5 |
30,00 |
5,1960 |
5,1960 |
20,6272 |
20,3138 |
|
0,4 |
24,00 |
4,1568 |
4,1568 |
17,3022 |
18,6510 | ||||
|
0,3 |
18,00 |
3,1176 |
3,1176 |
13,9766 |
16,9883 | ||||
|
0,2 |
12,00 |
2,0784 |
2,0784 |
10,6511 |
15,3255 | ||||
|
0,1 |
6,00 |
1,0392 |
1,0392 |
7,3255 |
13,6628 | ||||
|
0,0 |
0,00 |
0 |
0 |
4,0000 |
12,0000 | ||||
|
-1 |
0,1 |
-6,00 |
-1,0392 |
10,3372 | |||||
|
0,2 |
-12,00 |
-2,0784 |
8,6744 | ||||||
|
0,3 |
-18,00 |
-3,1176 |
7,0117 | ||||||
|
0,4 |
-24,00 |
-4,1568 |
5,3489 | ||||||
|
0,5 |
-30,00 |
-5,1960 |
3,6862 | ||||||
|
1,0 |
1 |
1,0 |
60,00 |
5,1960 |
5,1960 |
20,6272 |
20,3138 | ||
|
0,8 |
48,00 |
4,1568 |
4,1568 |
17,3018 |
18,6510 | ||||
|
0,6 |
36,00 |
3,1176 |
3,1176 |
13,9763 |
16,9883 | ||||
|
0,4 |
24,00 |
2,0784 |
2,0784 |
10,6509 |
15,3255 | ||||
|
0,2 |
12,00 |
1,0392 |
1,0392 |
7,3254 |
13,6628 | ||||
|
0,0 |
0,00 |
0 |
0 |
4,0000 |
12,0000 | ||||
|
-1 |
0,2 |
-12,00 |
-1,0392 |
10,3372 | |||||
|
0,4 |
-24,00 |
-2,0784 |
8,6744 | ||||||
|
0,6 |
-36,00 |
-3,1176 |
7,0117 | ||||||
|
0,8 |
-48,00 |
-4,1568 |
5,3489 | ||||||
|
1,0 |
-60,00 |
-5,1960 |
3,6862 | ||||||
|
2,5 |
1 |
2,5 |
150,00 |
5,1960 |
5,1960 |
20,6272 |
20,3138 | ||
|
2,0 |
120,00 |
4,1568 |
4,1568 |
17,3018 |
18,6510 | ||||
|
1,5 |
90,00 |
3,1176 |
3,1176 |
13,9763 |
16,9883 | ||||
|
1,0 |
60,00 |
2,0784 |
2,0784 |
10,6509 |
15,3255 | ||||
|
0,5 |
30,00 |
1,0392 |
1,0392 |
7,3254 |
13,6628 | ||||
|
0,0 |
0,00 |
0 |
0 |
4,0000 |
12,0000 | ||||
|
-1 |
0,5 |
-30,00 |
-1,0392 |
10,3372 | |||||
|
1,0 |
-60,00 |
-2,0784 |
8,6744 | ||||||
|
1,5 |
-90,00 |
-3,1176 |
7,0117 | ||||||
|
2,0 |
-120,00 |
-4,1568 |
5,3489 | ||||||
|
2,5 |
-150,00 |
-5,1960 |
3,6862 | ||||||
|
5,0 |
1 |
5,0 |
300,00 |
5,1960 |
5,1960 |
20,6272 |
20,3138 | ||
|
4,0 |
240,00 |
4,1568 |
4,1568 |
17,3018 |
18,6510 | ||||
|
3,0 |
180,00 |
3,1176 |
3,1176 |
13,9763 |
16,9883 | ||||
|
2,0 |
120,00 |
2,0784 |
2,0784 |
10,6509 |
15,3255 | ||||
|
1,0 |
60,00 |
1,0392 |
1,0392 |
7,3254 |
13,6628 | ||||
|
0,0 |
0,00 |
0 |
0 |
4,0000 |
12,0000 | ||||
|
-1 |
1,0 |
-60,00 |
-1,0392 |
10,3372 | |||||
|
2,0 |
-120,00 |
-2,0784 |
8,6744 | ||||||
|
3,0 |
-180,00 |
-3,1176 |
7,0117 | ||||||
|
4,0 |
-240,00 |
-4,1568 |
5,3489 | ||||||
|
5,0 |
-300,00 |
-5,1960 |
3,6862 | ||||||

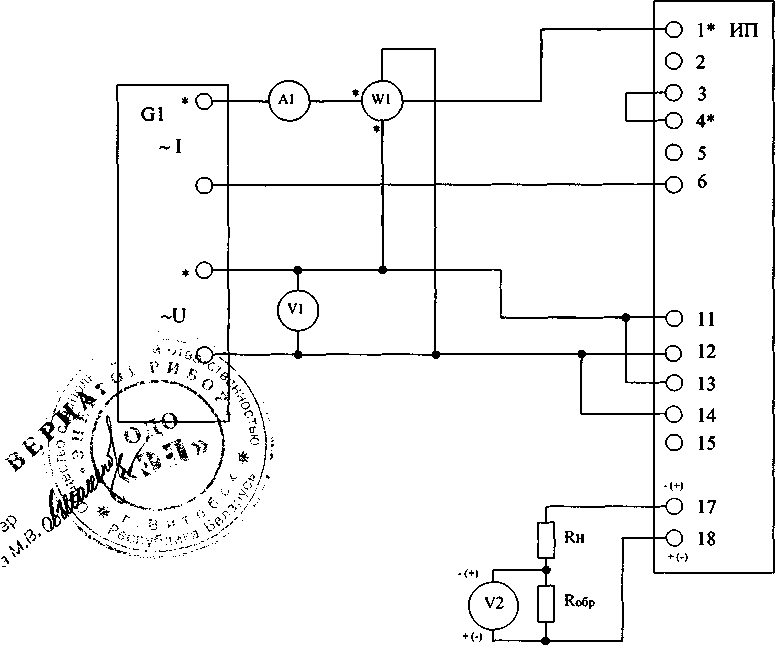

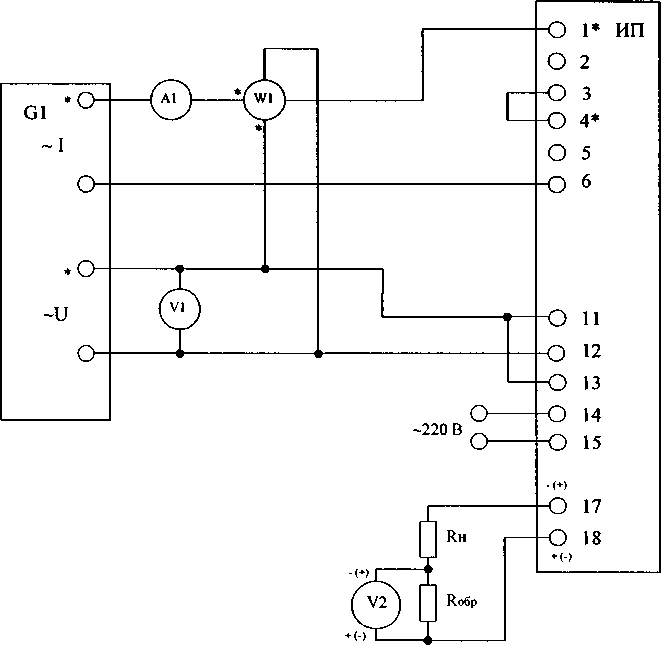

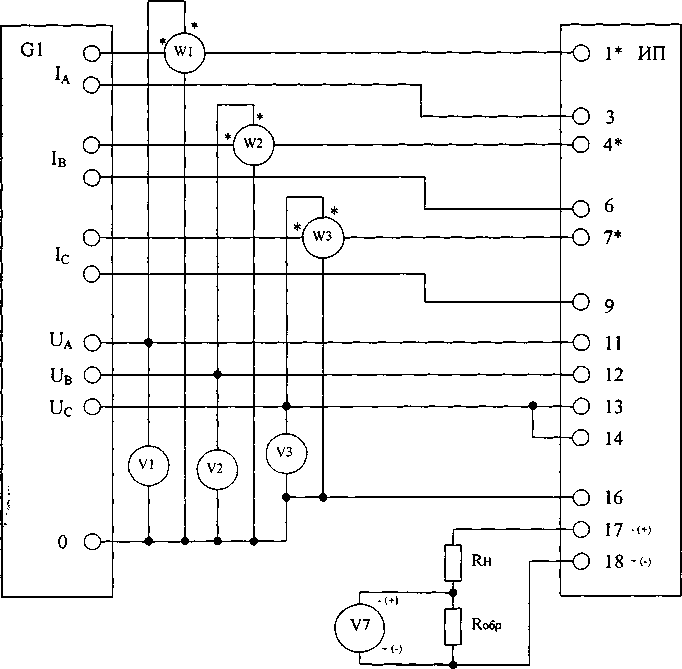

G1 - установка УППУ-1М
W1- ваттметр (Д5105 (Д50563) для модификаций с входным током 0,5-1,0 А или Д5106 (Д50562) для модификаций с входным током 2,5-5,0 А);
А1 - амперметр переменного тока Д 50541;
V1- вольтметр Д50552;
V2 - компаратор напряжений Р3003;
Ro6p - катушка сопротивления образцовая Р331 сопротивлением 100 Ом; Rh - магазин сопротивлений РЗЗ;
ИП - поверяемый преобразователь;

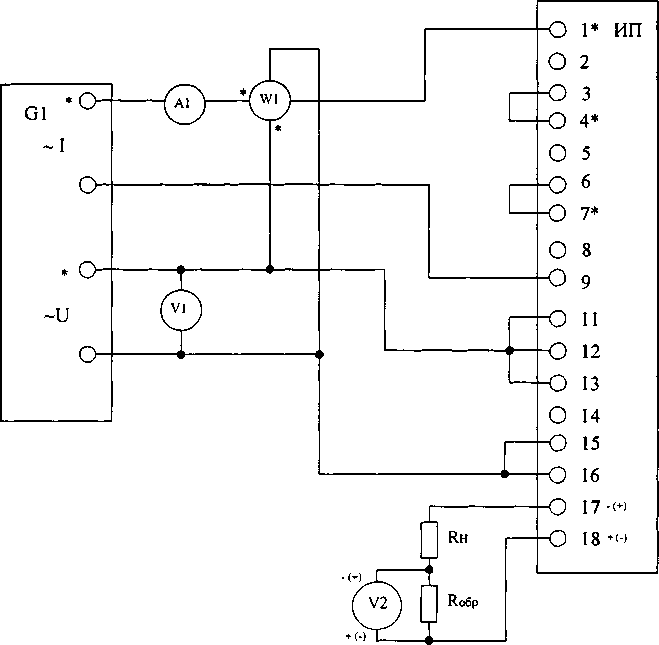

Рисунок Б.8 - Схема проверки ИП Е848М/6, Е848М/7, Е848М/9, Е848М/11, Е848М/12 в однофазном включении
Таблица 4
|
Uh, В |
1н,А |
coscp |
Ia-Ib" kt А |
Р1 = Р2 = Р3= (UhIh)A/3, Вт |
Рх= Р1+Р2+РЗ, Вт |
Ар для ИП с выходным сигналом, мА | |||
|
0±5 |
0-5 |
4-20 |
4-12-20 | ||||||
|
100 |
5,0/1,0 |
1 |
5,0/1,0 |
288,68/57,74 |
866,0/173,2 |
5,0 |
5 |
20,0 |
20,0 |
|
4,0/0,8 |
230,95/46,18 |
692,8/138.6 |
4,0 |
4 |
16,8 |
18,4 | |||
|
3.0/0.6 |
173,2/34,64 |
519,6/103.9 |
3,0 |
3 |
13,6 |
16,8 | |||
|
2,0/0,4 |
115,5/23.09 |
346,4/69.28 |
2,0 |
2 |
10,4 |
15,2 | |||
|
1,0/0,2 |
57,74/11,55 |
173,2/34.64 |
1,0 |
1 |
7,2 |
13,6 | |||
|
0 |
0 |
0 |
0 |
0 |
4,0 |
12,0 | |||
|
-1 |
1,0/0,2 |
-57.74/-11,55 |
-173.2/-34.64 |
-1,0 |
10,4 | ||||
|
2,0/0,4 |
-115,47/-23,09 |
-346.4/-69.28 |
-2,0 |
8,8 | |||||
|
3,0/0,6 |
-173,21/-34,64 |
-519.6/-103.9 |
-3,0 |
7,2 | |||||
|
4,0/0,8 |
-230,95/-46,18 |
-692,8/-138.6 |
-4,0 |
5,6 | |||||
|
5,0/1,0 |
-288,68/-57,74 |
-866,0/-173,2 |
-5,0 |
4,0 | |||||
|
380 |
1 |
5,0/1,0 |
1096,9/219,4 |
3290,8/658,2 |
5,0 |
5 |
20,0 |
20,0 | |
|
4,0/0,8 |
877,5/175,5 |
2632,6/526,5 |
4,0 |
4 |
16,8 |
18,4 | |||
|
3,0/0,6 |
658,2/131,6 |
1974,5/394,9 |
3,0 |
3 |
13,6 |
16,8 | |||
|
2,0/0,4 |
438,8/87,76 |
1316,3/263,3 |
2,0 |
2 |
10,4 |
15,2 | |||
|
1,0/0,2 |
219,4/43,88 |
658,2/131,6 |
1,0 |
1 |
7,2 |
13,6 | |||
|
0 |
0 |
0 |
0 |
0 |
4,0 |
12,0 | |||
|
-1 |
1,0/0,2 |
-219,4/-43,88 |
-658,2/-131,6 |
-1,0 |
10,4 | ||||
|
2,0/0,4 |
-438,8/-87,76 |
-1316.3/-263.3 |
-2,0 |
8,8 | |||||
|
3,0/0,6 |
-658,2/-131,6 |
-1974,5/-394,9 |
-3,0 |
7,2 | |||||
|
4,0/0,8 |
-877,5/-175,5 |
-2632,6/-526,5 |
-4,0 |
5,6 | |||||
|
5,0/1,0 |
-1096,9/-219,4 |
-3290,8/-658,2 | -5,0 |
4,0 | ||||||
Таблица 5
|
Uh, В |
1н, А |
cosq) |
Ia“Ic, А |
Р1 = Р2, Вт |
Рх= Р1+Р2, Вт |
Ар для ИП с выходным сигналом, мА | ||||
|
0±5 |
0-5 |
0-2,5-5 |
4-20 |
4-12-20 | ||||||
|
100 |
5,0/1,0 |
1 |
5,0/1,0 |
433,0/86,60 |
866,0/173,2 |
5,0 |
5,0 |
5,0 |
20,0 |
20,0 |
|
4,0/0,8 |
346,4/69,28 |
692,8/138,6 |
4,0 |
4,0 |
4,5 |
16,8 |
18,4 | |||
|
3,0/0,6 |
259,8/51,96 |
519,6/103,9 |
3,0 |
3,0 |
4,0 |
13,6 |
16,8 | |||
|
2,0/0,4 |
173,2/34,64 |
346,4/69,28 |
2,0 |
2,0 |
3,5 |
10,4 |
15,2 | |||
|
1,0/0,2 |
86,6/17,32 |
173,2/34,64 |
1,0 |
1,0 |
3,0 |
7,2 |
13,6 | |||
|
0 |
0 |
0 |
0 |
0 |
2,5 |
4,0 |
12,0 | |||
|
-1 |
1,0/0,2 |
-86,60/-17,32 |
-173,2/-34,64 |
-1,0 |
2,0 |
10,4 | ||||
|
2,0/0,4 |
-173,2-34,64 |
-346,4/-69,28 |
-2,0 |
1,5 |
8,8 | |||||
|
3,0/0,6 |
-259,8/-51,96 |
-519,6/-103,9 |
-3,0 |
1,0 |
7,2 | |||||
|
4,0/0,8 |
-346,4/-69,28 |
-692,8/-138,6 |
-4,0 |
0,5 |
5,6 | |||||
|
5,0/1,0 |
-433,0/-86,60 |
-866,0/-173,2 |
-5,0 |
0,0 |
4,0 | |||||
|
380 |
1 |
5,0/1,0 |
1645,4/329,1 |
3290,8/658,2 |
5,0 |
5,0 |
5,0 |
20,0 |
20,0 | |
|
4,0/0,8 |
1316,3/263,3 |
2632,6/526,5 |
4,0 |
4,0 |
4,5 |
16,8 |
18,4 | |||
|
3,0/0,6 |
978,2/197,4 |
1974,5/394,9 |
3,0 |
3,0 |
4,0 |
13,6 |
16,8 | |||
|
2,0/0,4 |
658,2/131,6 |
1316,3/263,3 |
2,0 |
2,0 |
3,5 |
10,4 |
15,2 | |||
|
1,0/0,2 |
329,1/65,8 |
658,2/131,6 |
1,0 |
1,0 |
3,0 |
7,2 |
13,6 | |||
|
0 |
0 |
0 |
0 |
0 |
2,5 |
4,0 |
12,0 | |||
|
-1 |
1,0/0,2 |
-329,1/-65,8 |
658,2/131,6 |
-1,0 |
2,0 |
10,4 | ||||
|
2,0/0,4 |
-658,2/-131,6 |
1316,3/263,3 |
-2,0 |
1,5 |
8,8 | |||||
|
3,0/0,6 |
-978,2/-197,4 |
1974,5/394,9 |
-3,0 |
1,0 |
7,2 | |||||
|
4,0/0,8 |
-1316,3/-263,3 |
2632,6/526,5 |
-4,0 |
0,5 |
5,6 | |||||
|
5,0/1,0 |
-1645,4/-329,1 |
3290,8/658,2 |
-5,0 |
0,0 |
4,0 | |||||

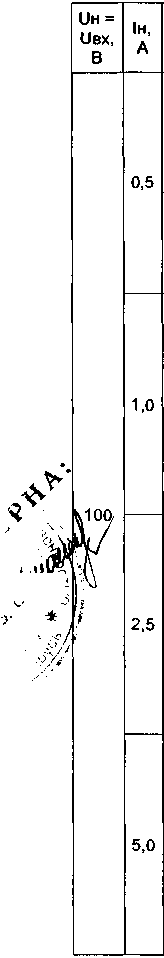

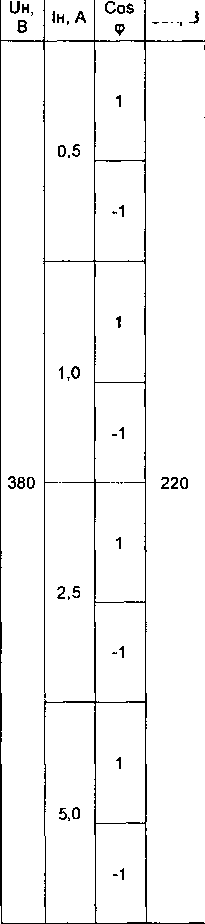

Расчетные значения выходного сигнала, значения измеряемой мощности Рх по схемам рисунка Б.5 - Б.8, приложения Б приведены в таблицах В.1, В.2 приложения В.
ИП считают выдержавшим испытание, если при всех значениях входного сигнала его основная приведенная погрешность не превышает ± 0,5 %.
-
4.4 Проверка электрической прочности изоляции
Электрическую прочность изоляции и отсутствие гальванической связи проверять на испытательной установке мощностью 0,5 кВ-А.
Электрическая изоляция различных цепей ИП между собой и по отношению к корпусу должна выдерживать в течение 1 мин действие испытательного напряжения переменного тока (среднее квадратическое значение) практически синусоидальной формы частотой 50 Гц, величина которого указана в таблице 6.
Таблица 6
|
Проверяемые цепи |
Испытательное напряжение, В в зависимости от Uh | |
|
Uh = 100 В |
Uh = 380 В | |
|
Цепь питания - выход, корпус |
2300 | |
|
Цепь питания - входы |
2300 |
3700 |
|
Входы - выход, корпус |
1400 |
3700 |
|
Цепи la, lb, Ic- цепи Ua, Ub, Uc, N |
1400 |
2300 |
|
Выход - корпус |
800 | |
|
Цепи 1А - цепи lB, Ic | ||
|
Цепи 1в - цепи 1с |
14UU | |
При проверке электрической прочности изоляции и отсутствия гальванической связи между всеми цепями и корпусом, испытательное напряжение приклады
вается между всеми соединенными вместе клеммами подключения и металлическим электродом, который покрывает всю поверхность корпуса, за исключением выступающей части клемм подключения.
При проверке прочности изоляции и отсутствия гальванической связи раздельных электрических цепей испытательное напряжение прикладывается между соединенными вместе клеммами подключения одной цепи и соединенными вместе
клеммами подключения другой цепи.
ИП считают выдержавшими испытание, если во время испытания prcyrct вали пробои или перекрытия изоляции.
5 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
-
5.1 Результаты поверки должны быть занесены в протокол, фо приведена в приложении Г.
-
5.2 При положительных результатах первичной (при выпуске из
ва) поверки поверитель в разделе паспорта «Сведения о поверке» указыед^^ату ", поверки, ставит свою подпись, заверенную поверительным клеймом, а также^_г" - ре
бирует стык основания и корпуса ИП наклейкой с поверительным клеймом.
-
5.3 При положительных результатах периодической поверки поверитель клеймит ИП поверочной наклейкой, результаты поверки заносит в протокол, отметка о поверке регистрируется в журнале, выдается свидетельство о поверке.
-
5.4 При отрицательных результатах поверки ИП изымается из обращения и применения, поверитель производит погашение поверительного клейма в паспорте, ставит подпись и дату (при наличии паспорта), а также производит погашение поверительного клейма на стыке основания и корпуса ИП и выдает извещение о непригодности. ИП передается в ремонт, после ремонта подвергается поверке.

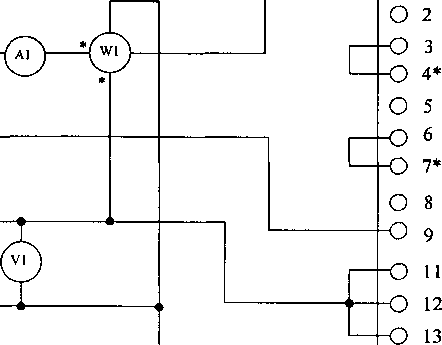

G1 - установка УППУ-1М
W1— ваттметр (Д5105 (Д50563) для модификаций с входным током 0,5-1,0 А или Д5106 (Д50562) для модификаций с входным током 2,5-5,0 А);
А1 - амперметр переменного тока Д 50541;
V1- вольтметр Д50552;
V2 - компаратор напряжений Р3003;
Ro6p - катушка сопротивления образцовая Р331 сопротивлением 100 Ом; Rh - магазин сопротивлений РЗЗ;
ИП - поверяемый преобразователь;
Приложение А (обязательное)
Выход
вывод 15 используется только при поверке в однофазном включении

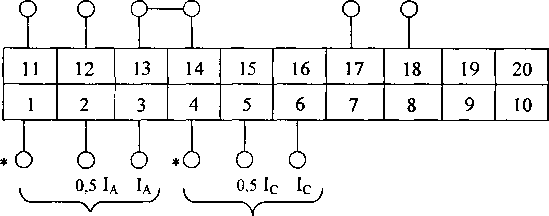

Рисунок А.2 - Схема подключения ИП Е848М/1, Е848М/2, Е848М/5
Выход
G1 - установка УППУ-1М
W1-ваттметр (Д5105 (Д50563) для модификаций с входным током 0,5-1,0 А или Д5106 (Д50562) для модификаций с входным током 2,5-5,0 А);
А1 - амперметр переменного тока Д50541;
V1- вольтметр Д50552;
V2 - компаратор напряжений Р3003;
Ro6p - катушка сопротивления образцовая Р331 сопротивлением 100 Ом; Rh - магазин сопротивлений РЗЗ;
ИП - поверяемый преобразователь;

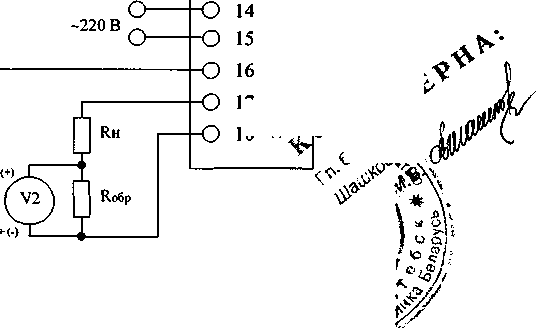

Рисунок Б.6 - Схема проверки ИП Е848М/3, Е848М/4 в однофазном включении
Рисунок А.З - Схема подключения ИП Е848М/3, Е848М/4
Выход
UA Ub Uc ипит — +
Ia Ic

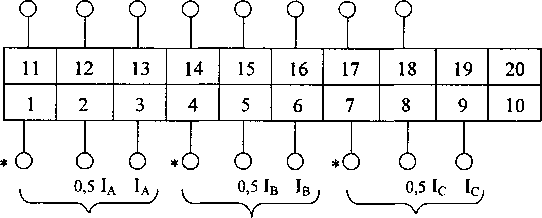

Рисунок A.4 - Схема подключения ИП E848M/6, E848M/7, E848M/9, E848M/11, E848M/12
Ua Ub Uc
Выход
Ia
Ic
Вывод 14 соединяется с выводом 13 при поверке ИП в однофазном включении

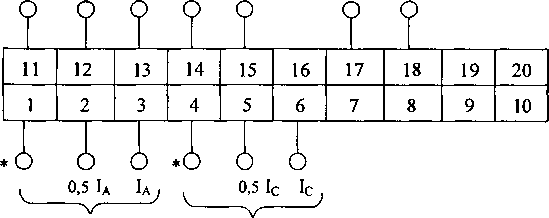

Рисунок А.5 - Схема подключения ИП Е848М/8, Е848М/10, Е848М/13, Е848М/14
G1 - установка УППУ-1M
W1— ваттметр (Д5105 (Д50563) для модификаций с входным током 0,5-1,0 А или Д5106 (Д50562) для модификаций с входным током 2,5-5,0 А);
А1 - амперметр переменного тока Д50541;
V1- вольтметр Д50552;
V2 - компаратор напряжений Р3003;
Ro6p - катушка сопротивления образцовая Р331 сопротивлением 100 Ом;
Rh - магазин сопротивлений РЗЗ;
ИП - поверяемый преобразователь;
Рисунок Б.5 - Схема проверки ИП Е848М/1, Е848М/2, Е848М/5 в однофазном включении
G1 - установка МГ6800;
W1- W3 - ваттметр (Д5105 (Д50563) для модификаций с входным током 0,5-1,0 А или Д5106 (Д50562) для модификаций с входным током 2,5-5,0 А);
V1 - V3 - вольтметр Д50552;
V4 - компаратор напряжений Р3003;
Ro6p - катушка сопротивления образцовая Р331 сопротивлением 100 Ом;
Rh - магазин сопротивлений РЗЗ;
ИП - поверяемый преобразователь;
* в скобках приведены значения для cos <р = -1
Приложение Б (рекомендуемое)
W1, W2- ваттметр (Д5105 (Д50563) для модификаций с входным током 0,5-1,0 А или Д5106 (Д50562) для модификаций с входным током 2,5-5,0 А);
V1 ,V2 - вольтметр Д50552;
V4 - компаратор напряжений Р3003;
Ro6p - катушка сопротивления образцовая Р331 сопротивлением 100 Ом;
Rh - магазин сопротивлений РЗЗ;
ИП - поверяемый преобразователь;
* в скобках приведены значения для cos <р = -1

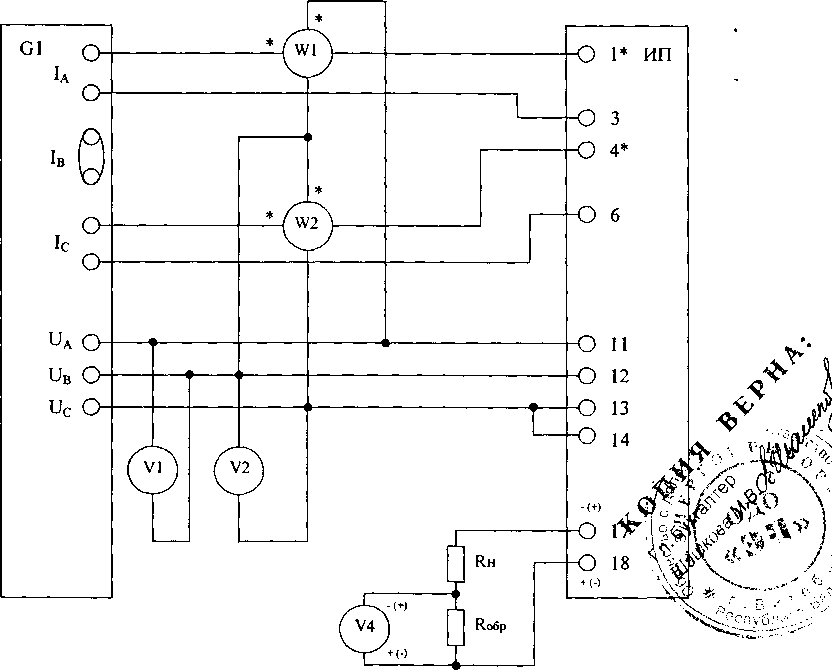

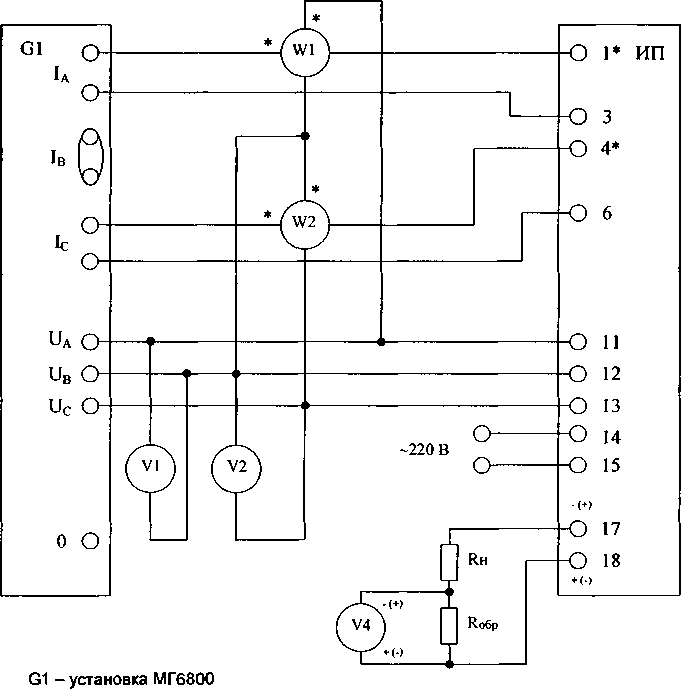

G1 - установка МГ6800
W1, W2 - ваттметр (Д5105 (Д50563) для модификаций с входным током 0,5-1,0 А или Д5106 (Д50562) для модификаций с входным током 2,5-5,0 А);
V1 ,V2 - вольтметр Д50552;
V4 - компаратор напряжений Р3003;
Ro6p - катушка сопротивления образцовая Р331 сопротивлением 100 Ом;
Rh - магазин сопротивлений РЗЗ;
ИП - поверяемый преобразователь;
* в скобках приведены значения для cos ср = -1
G1 - установка МГ6800;
W1- W3 - ваттметр (Д5105 (Д50563) для модификаций с входным током 0,5-1,0 А или Д5106 (Д50562) для модификаций с входным током 2,5-5,0 А);
V1 - V3 - вольтметр Д50552;
V4 - компаратор напряжений Р3003;
Ro6p - катушка сопротивления образцовая Р331 сопротивлением 100 Ом;
Rh - магазин сопротивлений РЗЗ;
ИП - поверяемый преобразователь;
* в скобках приведены значения для cos ср = -1

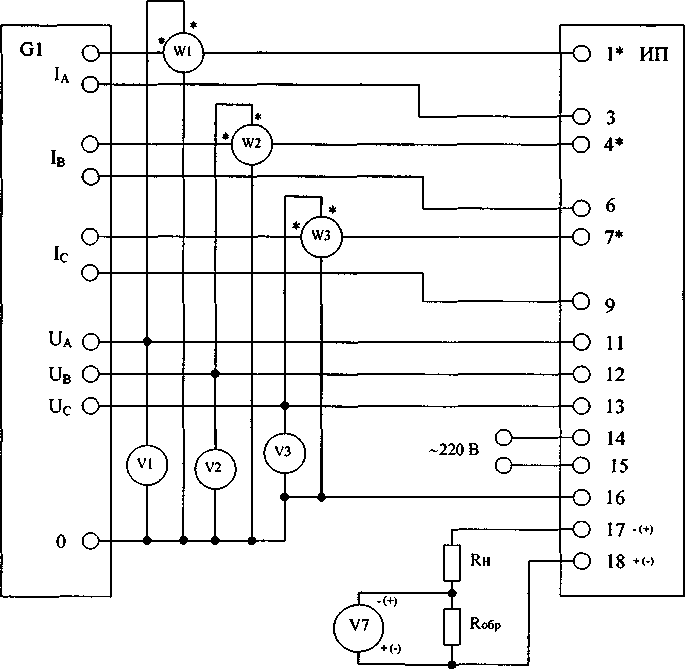

Рисунок Б.З - Схема проверки ИП Е848М/1, Е848М/2, Е848М/5 при помощи трех ваттметров
