Методика поверки «ГСИ. ИЗМЕРИТЕЛЬ НАПРЯЖЕННОСТИ МАГНИТНОГО НОЛЯ ИМП-6» (МП 05-261-2004)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ» (ФГУП «УНИИМ»)

ГОССТАНДАРТ РОССИИ

УТВЕРЖДАЮ

и рекорд Ф Г У Г1 «У Н И И М » пр ’.научной,работе

⁼*^гт~—-7^- 1И.Е. Добровинскип

2004г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИИ ИЗМЕРИТЕЛЬ НАПРЯЖЕННОСТИ МАГНИТНОГО ПОЛЯ

ИМП-6

МЕТОДИКА ПОВЕРКИ

МП 05-261-2004

Екатеринбург 2004

• 1. РАЗРАБОТАНА:

Федеральное государственное унитарное предприятие

«Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

• 2. ИСПОЛНИТЕЛИ:

  Малыгин М.А.

  Савичева Е.В.

Зав.лаб. 261

Вед.инженер лаб. 261

»

2004г.

• 3. УТВЕРЖДЕНА ФГУП «УНИИМ»

• 4. ВВЕДЕНА ВПЕРВЫЕ

• 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2 НОРМАТИВНЫЕ ССЫЛКИ

• 3 ОПЕРАЦИИ ПОВЕРКИ

• 4 СРЕДСТВА ПОВЕРКИ

• 5 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 6 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 7 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

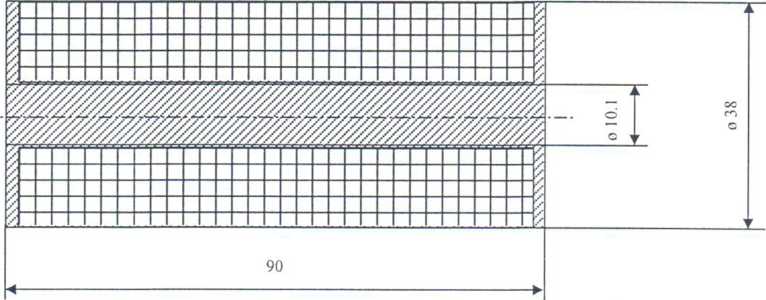

ПРИЛОЖЕНИЕ А (обязательное) ФОРМА ОБМОТКИ

СОЛЕНОИДА "ИНТРОТЕСТ-СО-1" И ЕЁ ОСНОВНЫЕ

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ПРИЛОЖЕНИЕ Б (рекомендуемое) ФОРМА ПРОТОКОЛА ПОВЕРКИ

ИЗМЕРИТЕЛЯ ИМП-6

Государственная система обеспечения единства измерений. Измеритель напряженности магнитного поля ИМП-6. Методика поверки.

Срок введения в действие март 2004г.

Настоящая методика распространяется на измеритель напряженности магнитного поля ИМП-6 и устанавливает методику его первичной и периодической поверок.

Измеритель напряженности магнитного поля ИМП-6 (далее по тексту - измеритель ИМП-6 или прибор) предназначен для измерения напряженности постоянного магнитного поля, может применяться для определения степени намагниченности ферромагнитных изделий или для решения других задач магнитометрии, если это позволяет конструкция и технические характеристики прибора.

Измеритель ИМП-6 обеспечивает измерение напряженности постоянного магнитного

Показания прибора индицируются в А/см.

Измеритель ИМП-6 имеет два режима измерения напряженности постоянного магнитного поля:

• • режим компенсации однородных полей (в диапазоне от 0,1 до 20 А/см);

• • режим прямого измерения.

Предел допускаемого значения абсолютной погрешности измерения напряженности постоянного магнитного поля для доверительной вероятности 0,95 не превышает:

• • в режиме компенсации однородных полей, А/м,..............................................±(10+0,03хН)

[А/см] .......................................[±(0,1+0,03хН)];

• • в режиме прямых измерений, А/м,                                     ±(50+0,ОЗхН)

[А/см]........................................[±(0,5+0,03 хН)],

где Н - измеряемая величина в А/м [А/см].

Первичную поверку производят при выпуске измерителя ИМП-6 из производства и после ремонта.

Периодическую поверку проводят один раз в год.

В настоящей методике использованы ссылки на следующие нормативные документы:

требования к омметрам (приборам для измерения полного сопротивления) и приборам для измерения активной проводимости.

Термометры жидкостные стеклянные. Общие технические требования. Методы испытания.

Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок.

При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

• 4.1 При проведении поверки измерителя ИМП-6 применяют следующие средства поверки:

• -  соленоид "Интротест-СО-Г с рабочей зоной в виде цилиндра высотой не менее 10 мм вдоль оси соленоида и диаметром (10,0 ± 0.1) мм. Постоянная соленоида от 23000 до 27000 м’¹, относительная погрешность не более ±1,5 % (см. Приложение А обязательное);

• -  регулируемый источник стабильного постоянного тока по ГОСТ 18953-73 с диапазоном напряжений 0 - 12 В, максимальным током не менее 1 А;

• -  амперметр постоянного тока по ГОСТ 8711 с диапазоном измерений от 0 до 1 А, с относительной погрешностью не более ±0,2 %;

тесламетр ПИЭ.МГР-1 по 0.343.002 ТУ с диапазоном измерений от 10 до 19,99 мТл А, с относительной погрешностью не более ±1 %. Зонд «С» с габаритными размерами рабочей части 03x150 мм;

• -  омметр по ГОСТ 23706-93 с диапазоном от 0 до 100 Ом, с относительной погрешностью не более ±10 %;

• -  психрометр аспирационный типа М-34 по ТУ 25.1607.054 с диапазоном измерений относительной влажности от 10 до 100 % и относительной погрешность не более ±6 %;

• -  термометр технический по ГОСТ 28498 с диапазоном измерений от 0 до 50 °C с ценой деления 1 °C.

• 4.2 Допускается при поверке измерителя ИМП-6 применение средств поверки, не приведенные в 4.1, но обеспечивающие определение метрологических характеристик измерителя ИМП-6 с требуемой точностью.

• 4.3 Средства измерений и испытательное оборудование, применяемые для поверки должны быть поверены (аттестованы) и иметь действующие свидетельства (аттестаты) или клейма.

К проведению операций поверки измерителя ИМП-6 допускаются лица, имеющие образование не ниже среднего технического, аттестованные согласно ПР 50.2.012. прошедшие курс обучения работе на измерителе ИМП-6 и ознакомившиеся с РЭ 422289-002-20872624-2003 «Измеритель напряженности магнитного поля ИМП - 6. Руководство по эксплуатации».

• 6.1 При проведении поверки измерителя ИМП-6 к работе допускаются лица, прошедшие инструктаж по технике безопасности при работе с электроустановками напряженностью до 1000 В.

• 6.2 Средства измерений и испытательное оборудование, применяемые для поверки измерителя ИМП-6, должны быть заземлены, электрическое сопротивление заземляющего провода не более 0,1 Ом.

• 6.3 При проведении поверки измерителя ИМП-6 должны соблюдаться требования электробезопасности по ГОСТ 12.1.006-84, ГОСТ 12.3.019-80, ГОСТ 12.2.007.0-75 и ПОТ РМ-016-2001 (РД 153-34.0-03.150-00).

• 7.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                                      20 ± 5

  • - относительная влажность воздуха, %                                        55 ± 25

  • -  атмосферное давление, кПа                                                  84 -ь 106,7;

  (мм рт. ст.)                                                  (630 4- 800)

  • - напряжение питающей батареи гальванических элементов

  (аккумуляторных батарей), В                                                6 + 9

  • - напряжение питающей сети, В                                            220 ± 22

  • -  частота питающей сети, Гц                                                   50 ± 0,5

  Вибрация и тряска должны отсутствовать.

• 7.2 Перед проведением поверки выдержать измеритель ИМП-6 и средства поверки в условиях по 7.1 не менее 4 часов.

• 7.3 Установить поверяемый измеритель ИМП-6, образцовые приборы и прочие средства поверки в рабочее положение и подготовить их к работе в соответствии с эксплуатационной документацией.

• 7.4 Вблизи соленоида и поверяемого измерителя ИМП-6 не должно быть больших ферромагнитных масс и других источников магнитных полей.

• 7.5 Отводимые от обмотки соленоида "Интротест-СО-1" провода должны быть перевиты.

• 7.6 Включить приборы в сеть и прогреть их в течение 15 минут.

• 7.7  Для измерителя ИМП-6 выполнить операции согласно 2.2.2-2.2.5 РЭ 422289-002-20872624-2003.

& / Внешний осмотр

• 8,1 J При проведении внешнего осмотра устанавливают соответствие комплектности измерителя М.МП-6 требованиям 1.3.1 РЭ 422289-00_-20872624-2003.

• 8.1.2 Измеритель ИМП-6 не должен иметь механических повреждений и следов коррозии, влияющих на работу измерителя ИМП-6. Надписи на корпусе прибора должны быть четкими и легко читаться. Кнопки включения режимов должны легко нажиматься и не выпадать.

• 8.1.3 Если требования 8.1.1, 8.1.2 не выполняются, измеритель ИМП-6 признают непригодным к применению, дальнейшие операции поверки не производят.

• 8.1.4  Обмотка соленоида "Интротест-СО-1" не должна иметь механических повреждений.

• 8.1.5 Если требование 8.1.4 не выполняется, соленоид "Интротест-СО-1" признают непригодным к применению и заменяют его на другой аналогичный соленоид.

• 8.2 Опробование

• 8.2.1 У соленоида "Интротест-СО-1" проверяют отсутствие обрыва обмотки при помощи омметра.

• 8.2.2 Если требование 8.2.1 не выполняется, соленоид "Интротест-СО-1" признают непригодным к применению и заменяют его на другой аналогичный соленоид.

• 8.2.3 Измеритель ИМП-6 включают в режим прямых измерений.

• 8.2.4  Измерительный зонд поверяемого прибора помещают в соленоид "Интротест-СО-1" до упора.

• 8.2.5  Регулируемым источником постоянного тока в обмотку соленоида "Интротест-СО-1" подают ток (I) равный (0,50 ± 0,05) А.

• 8.2.6 Включают прибор, нажимая и удерживая кнопку включения " Цу ", при этом должно загореться цифровое табло. Убеждаются в нормальном свечении всех разрядов цифрового индикатора.

• 8.2.7 Изменяя направление тока в обмотке соленоида (изменение направления вектора напряженности магнитного поля), добиваются, что бы сдвоенный двухцветный светодиод индикации полярности магнитного поля поменял цвет с красного на зеленый или наоборот.

• 8.2.8  При отсутствии показаний измерителя ИМП-6, нарушений в свечении цифрового табло, при полнохМ или частичном не срабатывании двухцветного светодиода, прибор признают непригодным к применению, дальнейшие операции поверки не производят.

8.3 Определение постоянной в геометрическом центре соленоида "Интротест-СО-1"

• 8.3.1 Помещают зонд «С» тесламетра в со..еноид "Интротест-СО-1". Зонд должен располагаться строго по оси соленоида, измерительная головка зонда должна совпадать с геометрическим центром соленоида.

• 8.3.2 В соленоид "Интротест-СО-1" с помощью источника постоянного тока, контролируя величину тока по амперметру, подают ток равный 0.35 А и снимают показания с тесламетра. Измерения повторяют для противоположного направления тока в соленоиде (положение соленоида "Интротест-СО-1" в пространстве должно быть неизменно).

Результаты измерений заносят в протокол (приложение Б рекомендуемое).

• 8.3.3 Значение постоянной соленоида (76,, м'¹) вычисляют по формуле

В .

К, = 796,2 •

где В - среднее значение показаний тесламетра при двух направлениях тока, мТл;

/,   - ток в соленоиде, А.

• 8.3.4 Повторяют операции 8.3.2-8.3.3 для значений тока 0,45 и 0,55 А.

• 8.3.5 По трем рассчитанным значениям постоянной соленоида (Л\, м’¹) определяют постоянную (А?, м’¹) в геометрическом центр соленоида "Интротест-СО-1" по формуле

  з



(2)

• 8.3.6 При соблюдении требований настоящей методики поверки относительная погрешность определения постоянной (/С, м’¹) в геометрическом центр соленоида "Интротест-СО-1" находится с доверительной вероятностью 0,95 в пределах ± 1,5%.

8.4 Определение неоднородности напряженности постоянного магнитного поля в рабочей зоне соленоида "Интротест-СО-1"

• 8.4.1 Помещают зонд «С» тесламетра в соленоид "Интротест-СО-1". Зонд должен располагаться строго по оси соленоида, измерительная головка зонда должна совпадать с геометрическим центром соленоида. При определении неоднородности положение соленоида "Интротест-СО-1" в пространстве должно быть неизменно.

• 8.4.2 В соленоид "Интротест-СО-1" с помощью источника постоянного тока, контролируя величину тока по амперметру, подают ток равный 0,5 А и снимают показания с тесламетра.

• 8.4.3 Устанавливают зонд тесламетра параллельно оси соленоида "Интротест-СО-1" на расстояние ±5 мм относительно геометрического центра соленоида (на края рабочей зоны) и проводят измерения согласно 8.4.2.

Результаты измерений заносят в протокол (приложение Б рекомендуемое).

• 8.4.4 Неоднородность напряженности постоянного магнитного поля %) в рабочей зоне соленоида "Интротест-СО-1" вычисляют по формуле:

  8_Н = max



  • 100%.

(3) где - показания тесламетра, полученных согласно 8.42 в геометрическом центре соленоида ^ИэтротссТ’СО-Г'* мТл;

R - показания тесламетра, полученных согласно 8.4,3 на краях рабочей зоны соленоида "Нигро гесг-СОП", м Гл.

• 8.4.5 Неоднородность напряженности постоянного магнитного поля в рабочей зоне соленоида "Интротест-СО- I^м не должна превышать ±2%.

• 8.4.6 Если требование 8.4.5 не выполняется, соленоид ”Интротест-СО-1" признают непригодным к применению и заменяют его на другой аналогичный соленоид.

Примечание: При проведении поверки партии измерителей И МН-6 с помощью одного соленоида «ИнтротесТ’СО-1» допускается проводить операции согласно 8.3 и

• 8.4 один раз для всей поверяемой партии.

rV.5 Определение диапазона измерения напряженности постоянного магнитного поля

• 8.5.1 Измеритель ИМП-6 включают в режим прямых измерений.

8.52 Измерительный зонд поверяемого прибора помещают в соленоид "Интротест-СО-1" до упора.

• 8.5.3 Нажимая и удерживая кнопку включения "чР ", снимают начальное показание (Но, А/см) измерителя ИМП-6 (прибор реагирует на поле Земли, поэтому показания может изменяться от -0,5 до +0,5 А/см при смене ориентации прибора).

• 8.5.4 Измерения проводят не меняя положения измерителя ИМП-6 в пространстве и соленоиде.

• 8.5.5 Регулируемым источником постоянного тока в обмотки соленоида подают ток (I, А) равный

/ = 1,999 х 10 ⁴ х —,                                 (4)

К

где К - постоянная соленоида "Интротест-СО-1", м'¹,

т.е. устанавливают в соленоиде напряженность магнитного поля Н_ист равное 199,9 А/см. Снимают показания измерителя ИМП-6 (Нимп-6, А/см). Ток выключают.

Показание на измерителе ИМП-6 в виде «1  . » или «-1  . », означает, что измеренное

значение напряженности магнитного поля более 199,9 А/см.

• 8.5.6  Рассчитывают напряженность магнитного поля (Н, А/см), измеренную измерителем ИМП-6 с учетом начального показания по формуле:

Н ~ Н нмп-6 ~    ’                                           ( 5 )

где Н_ИМП__Ь -показания измерителя ИМП-6 при протекании через соленоид тока, рассчитанного по формуле 4, А/см;

Н_о - начальное показание измерителя ИМП-6, А/см.

• 8.5.7 Проделывают операции согласно 8.5.4-8.5.6 для противоположного направления постоянного магнитного поля в соленоиде.

• 8.5.8 Значение, вычисленное по формуле 5, должно быть не меньше, чем

• 193,9 А/см (Н > 199,9 - 0,03* 199,9) для обоих напра^г пений поля.

• 8.5.9 Если требования 8.5.8 не выполняются, измеритель ИМП-6 признают непригодным к применению, дальнейшие операции поверки не производят.

• 8.6 Определение абсолютной погрешности измерения напряженности постоянного магнитного па.т

• 8.6.1 Измеритель ИМ11-6 включают в режим компенсации однородных полей.

• 8.6.2 Проверяют начальное показание измерителя ИМП-6”в режиме компенсации однородных полей, удерживая нажатой кнопку включения " @" и изменяя ориентацию прибора в пространстве. Измеритель ИМП-6 при этом должен быть расположен не ближе 1 м от любых ферромагнитных объектов, а также вдали от источников сильных магнитных полей.

• 8.6.3 Показания измерителя ИМП-6 (через 5 сек после включения) должны быть не более ±0J А^|Гсм при любой пространственной ориентации.

• 8.6.4 Измеритель ИМ!1-6 переключают в режим прямых измерений.

-8.6.5 Проверяют начальное показание измерителя ИМП-6 в режиме прямых измерений, удерживая нажатой кнопку включения (j) " и изменяя ориентацию прибора в пространстве. Измеритель ИМП-6 при этом должен быть расположен нс ближе 1 м от любых ферромагнитных объектов, а также вдали от источников сильных магнитных полей. Прибор реагирует на поле Земли, поэтому показания должны изменяться при смене ориентации прибора. При поиске максимальных и минимальных показаний, а также при последующей работе следует иметь в виду, что в средних широтах России поле Земли ориентировано ближе к вертикали, чем к горизонтали.

• 8.6.6 Показания измерителя ИМП-6 должны быть не более ±0,5 А/см при любой пространственной ориентации.

• 8.6.7 Если требования 8.6.3 и(или) 8.6.6 не выполняются, измеритель ИМП-6 признают непригодным к применению, дальнейшие операции поверки не производят.

• 8.6.8  Измерительный зонд поверяемого прибора помещают в соленоид "Интротест-СО-1" до упора.

• 8.6.9 Все дальнейшие операции по поверке проводят не меняя положения измерителя ИМП-6 в пространстве.

• 8.6.10 Нажимая и удерживая кнопку включения      снимают начальное показание

(Но, А/см) измерителя ИМП-6.

• 8.6.11  Поверку измерителя ИМП-6 проводят при следующих значениях напряженности постоянного магнитного поля (Н): 0,7; 5; 10; 15; 20; 50; 100; 150; 199,3 А/см.

• 8.6.12  Регулируемым источником постоянного тока в обмотки соленоида "Интротест-СО-1" подают ток и по измерителю ИМП-6 устанавливают напряженность постоянного магнитного поля (Нимп-6, А/см) в соленоиде равное

Нимп-ь — Н + Н₀ ,                                         ( 6 )

где Н = 0,7; 5; 10; 15; 20; 50; 100; 150; 199,3 А/см;

Но- начальное показание напряженности постоянного магнитного поля, А/см.

• 8.6.13 Измерив с помощью амперметра силу тока в цепи соленоида, рассчитывают значение напряженности постоянного магнитного поля (П_11СТ_, А/см) согласно формуле:

я», =/<х/х10-²,                             (7)

где К - постоянная соленоида "Интротест-СО-1", м’¹;

I - сила тока в соленоиде, А.

Результаты измерений заносят в протокол (приложение Б рекомендуемое).

• 8.6.14  Вычисляют величину абсолютной погрешности (А, А/см) измерения напряженности постоянного магнитного поля по формуле:

^А = ^НИМП-Ь - ^Я0 “ ^Нисп. = Н - ^Нист.                         ( 8 )

где Н _пш__ь- значение напряженности постоянного магнитного поля в соленоиде по измерителю ИМП-6, А/см;

Я_о - начальное показание измерителя ИМП-6, А/см;

- расчетное значение напряженности постоянного магнитного поля, полученное по формуле 7, А/см;

Н_пмп__ь        Н =0,7; 5; 10; 15; 20; 50; 100; 150; 199,3 А/см.

• 8.6.15 Изменяя направление тока в обмотке соленоида, меняют направление вектора напряженности магнитного поля на противоположное и повторяют операции 8.6.12-8.6.14.

• 8.6.16 Абсолютная погрешность измерения напряженности постоянного магнитного поля (А, А/см) не должна превышать величины: ±(0,1+0,03хН) А/см, где Н - измеряемая величина в А/см (И = 0,7; 5; 10; 15; 20; 50; 100; 150; 199,3 А/см).

• 8.6.17 Если требование 8.6.16 не выполняется, измеритель ИМП-6 признают непригодным к применению, дальнейшие операции поверки не производят.

8.7 Определение диапазона регулировки порога, стабильности срабатывания световой индикации и максимальной разницы порогов срабатывания световой индикации при противоположном направлении поля

• 8.7.1 Измеритель ИМП-6 включают в режим прямых измерений.

• 8.7.2  Измерительный зонд поверяемого прибора помещают в соленоид "Интротест-СО-1" до упора.

• 8.7.3 Измеритель ИМП-6 должен обеспечивать регулировку порога срабатывания световой индикации в диапазоне 0,4 - 20 А/см. Для установления этого, проверяют регулировку порога и срабатывание световой индикации при напряженности магнитного поля 20 и 0,4 А/см.

• 8.7.4 Устанавливают порог срабатывания световой индикации 20 А/см. Для этого по измерителю ИМП-6 в соленоиде "ИнтротестСО-1" устанавливают напряженность магнитного поля 20 А/см. Тонкой отверткой вращают шлиц потенциометра, расположенный в отверстии на правой боковой стенке прибора, до момента включения/выключения светодиода (полярность значения не имеет).

• 8.7.5 Увеличивая и уменьшая ток в соленоиде "Интротест-СО-1", пять раз фиксируют показания прибора в момент загорания светодиода. Среднее из пяти показаний считать установленным уровнем Нщ для данной полярности поля.

• 8.7.6 Стабильность срабатывания световой индикации должна быть не хуже (Нп ±0,1) А/см, где Нп - установленный уровень на приборе (среднее из пяти показаний).

• 8.7.7 Не меняя установленного порога, изменяют направление магнитного поля в соленоиде и повторяют действия по 8.7.5, получая уровень Нп? для противоположного направления поля.

• 8.7.8  Максимальная разница порогов срабатывания световой индикации при противоположном направлении поля (Hni - Нп?) не должна превышать 0,2 А/см.

• 8.7.9 Повторяют операции согласно 8.7.4-8.7.8 для порога срабатывания световой индикации 0,4 А/см.

• 8.7.10 Если требования 8.7.3, 8.7.6 и(или) 8.7.8 не выполняются, измеритель ИМП-6 признают непригодным к применению.

• 9.1 Результаты поверки оформляют протоколом, форма которого приведена в рекомендуемом приложении Б.

• 9.2 Положительные результаты поверки измерителя ИМП-6 оформляют согласно ПР 50.2.006 выдачей свидетельства о поверке.

• 9.3 Отрицательные результаты поверки измерителя ИМП-6 оформляют согласно ПР 50.2.006 выдачей извещения о непригодности с указанием причин непригодности, свидетельство о предыдущей поверке аннулируется.

Исполнители:

Зав.лабораторией 261

Ведущий инженер лаб.261

Приложение А (обязательное)

Основные технические параметры соленоида "Интротест-СО-1" по ТУ 4222-002-20872524-2003 «Измеритель напряженности магнитного поля ИМП-6. Технические условия»:

• - диаметр провода марки ПЭЛ, мм

• - число витков

• - максимальный ток, А (не более 15с)

• - постоянная соленоида, м’¹

  0,7 ±0,1 ;

  2200.

  1.

  23000-27000.

Приложение Б (рекомендуемое)

Форма протокола поверки измерителя ИМП-6

ПРОТОКОЛ ПОВЕРКИ №____

• 1.  Тип прибора_________________Измеритель ИМП-6_____________________________

• 2.  Предприятие-изготовитель______НПО «Интротест»_______________________________

• 3.  Год изготовления____________________, заводской номер_________________________

• 4.  Пределы измерения в режиме:

• - компенсации однородных полей:_____0.1 -20 А/см.______

• - прямого измерения:__________________0,1 -199,9 А/см.______________________________

• 5.  Предел абсолютной погрешности измерения напряженности магнитного поля для доверительной вероятности 0,95 (Н - измеряемая величина в А/см) в режиме:

• - компенсации однородных полей:_____± (0.1 + 0,03хН) А/см_______________________

• - прямого измерения:_________________± (0.5 + О.ОЗхН) А/см________________________

• 6.  Дата предыдущей поверки__

• 7.  Поверяется в соответствии с_____________МП 05-261-03____________________________

• 8.  Условия поверки: температура_____°C, влажность ______%, давление______мм рт.ст.,

напряжение питающей сети_____В, частота сети_______Гц.

• 9.  ОСИ: 1) Соленоид "Интротест-СО-1" №__________________________________

• 2) Амперметр типа_______________№________________ 6 =________%

• 3) Тесламетр типа_________________№_________________6 =________%

• 4) Источник постоянного тока типа_____________№__

• 5) Омметр типа____________№__

• 6) Психрометр аспирационный типа_________№_____________ 5 =_____%

• 7) Термометр технический типа_________№_____________________________.

• 10. Результаты внешнего осмотра соответствуют, не соответствуют требованиям 8.1 МП.

(ненужное зачеркнуть)

• 11. Результаты опробования соответствуют, не соответствуют требованиям 8.2 МП.

(ненужное зачеркнуть)

• 12. Результаты определения постоянной в геометрическом центре соленоида "Интротест-СО-1"

  i	Сила тока 1, А	Условное направление магнитного поля	Показания тесламетра В„ мТл	Среднее значение показаний тесламетра Bcpi, мТл	Значение постоянной соленоида при одном значении тока К,, м'1	Среднее значение постоянной соленоида К, м'1
  1	0,35	+
  1		-
  2	0,45	+
  		-
  	0,55	+
  		-

• 13. Результаты* определения неоднородности напряженности постоянного магнитного поля в рабочей зоне соленоида "Интротест-СО-1"

  Сила тока 1. А	Место расположения датчика тесламетра	Показания тесламетра В„ мТл	Неоднородность напряженности постоянного магнитного поля 5н. %	Допуск, %	Вывод
  0.5	геометр.центр соленоида	В„ =		2.0
  	+5 мм относительно геом.центра
  	-5 мм относительно геом центра

• 14. Результаты* определения диапазона измерения напряженности постоянного магнитного поля:

  Условное направление магнитного поля	Теор.значение напряженности маг.поля Н11СТ, А/см	Сила тока I, А	Начальное показание Но, А/см	Показания Нимп-6, А/см	Н — Нимп-6— Н(), А/см	Допуск, А/см	Вывод
  +	199.9					193.9
  -	-199,9					-193,9

• 15. Результаты определения абсолютной погрешности измерения напряженности постоянного магнитного поля:

  Режим ИМП-6	Начальные показания измерителя ИМГ1-6 (Н„). А/см	Допуск, А/см	Вывод
  Компенсация однородных полей		±0.1
  шах		+0.5
  min		-0,5

  Условное направление магнитного поля	Н, А/см	Показания ИМП-6		Сила тока I, А	Расчет.значение напряженности маг.поля Н,„, А/см	Абсолютная погрешность А. А/см	Допуск. А/см	Вывод
  		начальное Но, А/см	Нимп-«> А/см
  +	0.7						±0,12
  -
  +	5						±0.25
  -
  +	10						±0,40
  -
  +	15						±0,55
  -
  +	20						±0,70
  -
  +	50						±1,6
  -
  +	100						±3.1
  -
  +	150						±4,6
  -
  +	199,3						±6,1
  -

• 16. Результаты¹ определения диапазона регулировки порога, стабильности срабатывания световой индикации и максимальной разницы порогов срабатывания световой индикации при противоположном направлении поля:

  Условное направление магнитного поля	Устанавливаемый порог, А/см	Срабатывание порога		Стабильность			Разница порогов
  		№ п/п	Показания ИМП-6 Н, А/см	Нп-Н, А/см	Допуск. А/см	Вывод	Наг Мп:, А/см	Допуск. А/см	Вывод
  т	20	1			±0,1			±0.2
  		2			±0,1
  		3			±0.1
  		4			±0.1
  		5			±0,1
  		Среднее (НП|)		EZZz==—--------—
  -	20	1			±0.1
  		2			±0,1
  		3			±0,1
  		4			±0,1
  		5 Срез нее (Нп?)			±0,1
  +	0,4	1			±0,1			±0.2
  		2			±0.1
  		3			±0,1
  		4			±0,1
  		5			±0.1
  		Среднее (Нт)		2  —-^— А/
  -	0,4	1			±0,1
  		2			±0,1
  		3			±0.1
  		4			±0,1
  		5			±0,1
  		Среднее (НП2)

ЗАКЛЮЧЕНИЕ ПО РЕЗУЛЬТАТАМ ПОВЕРКИ:

Результаты поверки соответствуют, не соответствуют требованиям РЭ .

(ненужное зачеркнуть)

Измеритель ИМП-6 годен, не годен к применению.

(ненужное зачеркнуть)

Организация, проводящая поверку____________________________________

Поверку проводил___________ ____________

Подпись                     Инициалы, фамилия

Дата поверки______________

¹

- определяется при первичной поверке
