Руководство по эксплуатации «Имитатор термопреобразователей сопротивления МК3002» (ЗИУСН.800.001 РЭ)

OKU 42 2513

ООО «ЗИП-Научприбор»

Имитатор термопреобразователей сопротивления МК3002 Руководство по эксплуатации

ЗИУСН.800.001 РЭ

Краснодар 2007

Раздел                                                         Стр.

• 1.  Введение

• 2. Назначение

• 3. Технические характеристики

• 4. Устройство и работа изделия

• 5. Маркировка и пломбирование

• 6. Порядок работы

• 7. Методика поверки

• 8. Возможные неисправности и способы их устранения

• 9. Правила хранения и транспортирования

Приложение А. Схема электрическая принципиальная

Приложение Б. Методика использования компаратора

напряжений Р3003 в качестве калибратора тока при измерении сопротивления резисторов

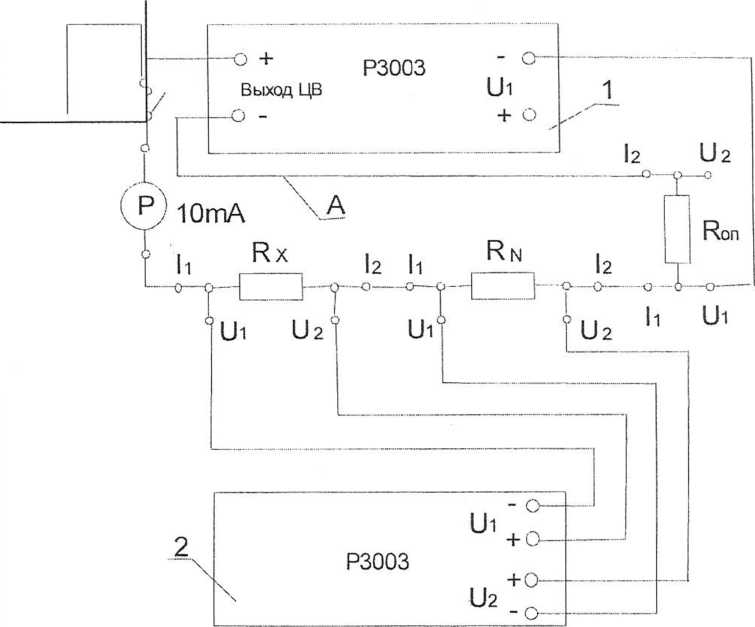

Рис. Б. 1. Схема для измерения сопротивления с калибратором тока.

• 1 — компаратор РЗООЗ, включенный по схеме калибратора тока, зажимы «Выход ЦВ» расположены на задней панели;

• 2 — компаратор РЗООЗ как измеритель напряжения;

Их — измеряемый резистор имитатора;

R_N — образцовая мера сопротивления 100 Ом или 1000 Ом (МС 3006, МС 3050 кл. 0,001);

R^n — опорный резистор сопротивлением 1000 Ом для тока 1 мА,

100 Ом для тока 10 мА (Р331, МС 3050, МС 3006, МС 3007);

А — проводник с низким устойчивым сопротивлением (например, медный, одножильный, сечением 1-2 мм², ограниченной длины);

S — выключатель;

Р — миллиамперметр с пределом 10 мА (любой, стрелочный). Примечания.

• 1. Наличие в схеме миллиамперметра Р полезно при наладке схемы, в дальнейшем его можно исключить.

• 2. Выключатель S не является обязательным. Размыкание токовой цепи можно осуществить отсоединением проводника от зажима I] (1₂) в R_x или в R_n

• -  нажать кнопку ряда Х₂, переключатель рода работ — в положение U₂, подстроечным резистором ряда Х₂ аналогично установить нуль на пределе микровольтметра 10 мкВ;

• - затрубить микровольтметр.

На этом установка комплектных нулей закончена.

При длительных измерениях необходимо периодически проверять и корректировать комплектные нули, выполняя операции по п.1.6.

• 1.7 В компараторе 2 переключатель рода работ — в положение U₂.

На декадах ряда Х₂ установить показание, численно равное значению:

Uxi =     • I, где:

R_Nfl— действительное значение сопротивления образцовой меры R_N при данной температуре;

I — значение тока (1 или 10 мА).

• 1.8 Замкнуть выключатель S. На компараторе 1 установить переключатель рода работ в положение Uj.

На старшей декаде ряда Х₍ установить «1» (1 В)^ Миллиамперметр Р должен показать наличие выбранного значения тока.

• 1.9  Настроить точное значение тока в цепи Rx-R_N декадами ряда Xj на компараторе 1 при постепенном повышении чувствительности микровольтметра в компараторе 2 вплоть до предела 100 мкВ с погрешностью 60,5 мкВ. По окончании настройки тока затрубить микровольтметр в компараторе 2.

• 1.10  Измерить значение R_x, для чего на компараторе 2 перейти на ряд Х_ь нажав кнопку Х_ь переключатель рода работ — в положение на декадах ряда X] установить показание, соответствующее ожидаемому значению сопротивления R_x при выбранном токе.

Постепенно повышая чувствительность микровольтметра вплоть до 100 мкВ, окончательно уравновесить декадами ряда Х₁ измеряемое напряжение на R_x. Действительное значение R_x отсчитать по декадам ряда Х_ь помня, что ток настроен точно равным 1 или 10 мА.

• 1.11 Перевести переключатель поверяемого канала имитатора в следующее положение. При этом общее сопротивление цепи Rx-Rn изменится, но ток не должен измениться, в чем можно убедиться, выполнив операции по п.1.7; 1.9.

Измерить очередные сопротивления поверяемого имитатора по первому и второму каналам.

• 1. ВВЕДЕНИЕ

  • 1.1  Руководство по эксплуатации (РЭ) предназначено для ознакомления с изделием и содержит все необходимые сведения для обеспечения правильной его эксплуатации в течение срока службы.

В связи с постоянной работой по совершенствованию изделия в его конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем РЭ.

• 1.2 Принятые сокращения:

ТС — термопреобразователь сопротивления;

ТСГ1 — термопреобразователь сопротивления платиновый;

ТСМ — термопреобразователь сопротивления медный;

НСХ — номинальная статическая характеристика.

• 2. НАЗНАЧЕНИЕ

  • 2.1  Имитаторы термопреобразователей сопротивления МК3002 (далее имитаторы) предназначены для поверки и калибровки тепловычислителей, входящих в состав теплосчетчиков.

  • 2.2 Имитаторы должны эксплуатироваться при:

• - температуре 20±5 °C;

• - относительной влажности воздуха от 25 до 80% в рабочем диапазоне температур;

• - атмосферном давлении 84 - 106,7 кПа (630-800 мм рт. ст.).

• 2.3  Имитаторы воспроизводят сопротивление платиновых (ТСП) и медных (ТСМ) термопреобразователей сопротивления по ГОСТ 6651-94 со следующими номинальными статическими характеристиками (НСХ):

• - исполнение МК 3002-1-500 воспроизводит сопротивление ТСП с НСХ 500П (РГ₁₀₀ = 1,391); и Pt 500 ( FF_l00 = 1,3 8 5);

• - исполнение МК 3002-1-100 воспроизводит сопротивление ТСП с НСХ 100П (1^00=1,391) и Pt 100(^0=1,385);

исполнение МК 3002-2-100 воспроизводит сопротивление ТСМ с НСХ

100М (^00=1,428) и CuD’100 (^₁₀₀ =1,426);

• - исполнение МК 3002-2-50 воспроизводит сопротивление ТСМ с НСХ

50М (^00=1,428) и Cu’50 (FF_loo =1,426).

По требованию заказчика могут быть изготовлены имитаторы, воспроизводящие сопротивление ТСП или ТСМ с другими НСХ.

Примечание. Значение f^_l00 есть отношение сопротивления термопреобразователя при 100°С к сопротивлению при 0°С.

Схема условного обозначения имитатора для записи при заказе и в технической документации:

-з-

Пример записи имитатора для воспроизведения сопротивления платиновых термопреобразователей с НСХ Pt 100 и 100П:

“Имитатор ТС МК 3002-1-100 ТУ 4225-027-05766445-99”

• 3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • 3.1 Имитатор имеет два независимых канала воспроизведения температурных точек, соответствующих подающему (канал 1) и обратному (канал 2) трубопроводу системы теплоснабжения.

  • 3.2 Номинальные значения сопротивления имитаторов и соответствующие этим значениям температурные точки указаны в таблицах 1, 2, 3, 4, 5.

По требованию заказчика могут быть изготовлены имитаторы с температурными точками, отличными от указанных. В этих случаях температурные точки и соответствующие им значения сопротивления указываются в формуляре на конкретный имитатор.

Исполнение МК 3002-1-50

Таблица 1.

(□□□□□□□□□□)

Методика использования компаратора напряжений РЗООЗ в качестве калибратора тока при измерении сопротивления резисторов.

1. Порядок работы при измерении сопротивления резисторов.

• 1.1  Собрать схему, приведенную на рисунке Б. 1. Замкнуть выключатель S.

• 1.2  Установить на передней панели 1 компаратора органы управления в следующие положения:

• - включить ряд X] (нажать кнопку XJ;

• - декадные переключатели ряда Xi установить в нулевые положения;

• - переключатель рода работ установить в положение 0] (0_и);

• - кнопки переключения пределов калибратора отпустить, при этом калибратор устанавливается на предел 10 В;

• - кнопочный переключатель пределов измерения встроенного микровольтметра установить на предел 10 В и в дальнейшем оставить его в этом положении;

  +

  кнопки



  н

  и



  отпустить.

• 1.3  Перевести переключатель рода работы компаратора 1 в положение “Uj”, на старшей декаде ряда X] выставить положение “1” (1 В). При этом миллиамперметр должен показать ток ЮмА при сопротивлении Ron =100 Ом, или 1 мА при Ro_n = 1000 Ом.

• 1.4  Для полного обесточивания цепи R_x~Rn (что понадобится при установке комплектных нулей по рядам Xj и Х₂ на компараторе 2) необходимо перевести переключатель рода работ компаратора 1 в положение 0] или 0_и? и затем разомкнуть выключатель S.

• 1.5 На компараторе 2 установить органы управления в следующие положения:

• - на декадах рядов Xi и Х₂ установить нулевые показания;

• -  кнопочный переключатель пределов измерения микровольтметра — в положение 10 В;

кнопки переключения пределов калибратора отпустить, т.е. установить калибратор на предел 10 В;

н

и

отпустить.

+         н

кнопки

• 1.6 Настроить комплектные нули на компараторе 2 по рядам Xj и Х₂ для чего:

• - полностью обесточить цепь R_x— R_N как указано в п.1.4.;

• -  нажать кнопку ряда Х_ь переключатель рода работ — в положение 1Д и, увеличивая чувствительность микровольтметра вплоть до предела 10 мкВ, установить его нулевое показание с помощью подстроечного резистора ряда X] с погрешностью ±0,1 мкВ;

• - затрубить микровольтметр, включив его на предел 10 В;

Перечень элементов

Исполнение МК3002-1-100

Таблица 2

Исполнение МК 3002-2-100

Таблица 3.

Исполнение МК 3002-2-50

Таблица 4.

Исполнение МК 3002 № (по заказу)

Таблица 5.

С\1 oi СО

оо

(Г

' LS..Z п

• 3.3  Допускаемое отклонение действительного значения сопротивления имитатора от номинального при первичной поверке (при выпуске с предприятия-изготовителя) не превышает ±0,005%, что соответствует от ±0,012 °C для t = O°C до ±0,020 °C для t = 160 °C в температурном эквиваленте.

• 3.4  Допускаемое изменение сопротивления имитатора за год (нестабильность) не превышает ± 0,002%, что соответствует от ±0,005 до ±0,008 °C в температурном эквиваленте.

• 3.5  Предел допускаемой дополнительной погрешности имитатора, вызванной изменением температуры окружающего воздуха на 5°С в диапазоне рабочих температур составляет ± 0,002%, что соответствует от ±0,005 до ±0,008 °C в температурном эквиваленте.

• 3.6  Номинальная мощность рассеивания на резисторах имитатора — не менее 10 мВт, максимальная мощность — не более 20 мВт.

• 3.7  Предел допускаемой дополнительной погрешности имитатора при изменении мощности рассеивания от номинальной до максимальной при установившемся состоянии теплового равновесия составляет ± 0,002%, что соответствует от ±0,005 до ±0,008 °C в температурном эквиваленте.

• 3.8 Относительная погрешность разности сопротивлений первого и второго каналов 8(AR), воспроизводящей разность температур At в подающем и обратном трубопроводах, не превышает значений, приведенных в таблице 6.

Таблица 6

• 3.9 Электрическое сопротивление изоляции между двумя каналами имитатора -не менее 10¹⁰ Ом.

• 3.10   Значение термоконтактной э.д.с. при неподвижных переключающих устройствах имитатора не превышает 5 мкВ.

• 3.11 Имитаторы:

теплопрочны — при температуре окружающего воздуха 50°С; холодопрочны — при температуре окружающего воздуха минус 10°С; влагопрочны — при относительной влажности 95% при температуре 25°С.

• 3.12  Имитаторы в транспортной таре выдерживают без повреждений удары с максимальным ускорением 30 м/с² при частоте ударов в минуту от 80 до 120.

• 3.13 Норма средней наработки на отказ - не менее 20 000 ч в рабочих условиях применения.

• 3.14 Средний срок службы - не менее 12 лет.

• 3.15 Габаритные размеры имитатора - не более 240x200x150 мм,

масса - не более 1,6 кг.

4 УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

• 4.1   Имитатор представляет собой набор мер электрического сопротивления, номинальные значения сопротивления которых соответствуют номинальным значениям сопротивления имитируемых термопреобразователей в заданных точках температурного диапазона.

• 4.2  Имитатор имеет два независимых канала воспроизведения температурных точек, соответствующих подающему (канал 1) и обратному (канал 2) трубопроводу системы теплоснабжения.

• 4.3  Набор мер сопротивления в каждом канале переключается с помощью рычажных переключателей таким образом, что каждая мера подключается к выходным зажимам соответствующего канала по четырехпроводной схеме.

Такая схема обеспечивает полное отсутствие влияния переходного сопротивления контактов переключателей на величину сопротивления имитатора.

• 4.4  В качестве мер сопротивления в имитаторе использованы прецизионные ситаллофольговые резисторы МР3000, обладающие высокими метрологическими параметрами: высокой долговременной стабильностью, низким температурным коэффициентом сопротивления, высокой точностью подгонки, хорошей нагрузочной способностью.

• 4.5 Монтаж электрической схемы имитатора полностью выполнен печатным способом на фольгированном стеклотекстолите.

• 4.6 На лицевую панель выведены токовые и потенциальные зажимы от каждого канала и ручки переключателей. На панель нанесены обозначения зажимов и имитируемых точек.

• 4.7 Имитатор размещается в пластиковом кейсе с IP67.

• 4.8 Принципиальная электрическая схема имитатора и перечень элементов приведены в приложении А.

• 4.9 При работе с имитатором недопустимо его падение, удары по корпусу.

• 5. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

  • 5.1 На лицевой панели имитатора нанесено:

• - надпись «Имитатор ТС»;

• - условное обозначение в зависимости от исполнения;

• - условное обозначение НСХ преобразования имитируемых ТС:

«Pt 500» и «500П» для МК3002-1-500;

«Pt 100» и «1 ООП» для МК3002-1-100;

Условия транспортирования:

• - температура от минус 10 до 50 °C;

• - относительная влажность не более 95% при температуре 40 °C.

• 9.3 Упаковка имитатора и маркировка тары должны производиться в соответствии с требованиями ГОСТ 9181 -74.

8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

• 8.1 В процессе эксплуатации имитаторы могут подвергаться текущему ремонту силами эксплуатационного персонала.

Перечень возможных неисправностей приведен таблице 10.

Таблица 10

• 8.2 Профилактика коммутирующих устройств.

• 8.2.1  Контакты коммутирующих устройств (переключателей) используются в схеме имитатора таким образом, что их переходное сопротивление не оказывает влияния на погрешность резисторов. Однако после длительного хранения имитатора возможно окисление контактной поверхности настолько, что теряется или становится неустойчивым контакт в токовой или потенциальной цепи.

В случае, если не удается восстановить контакт многократным (8-10 раз) поворотом переключателя от упора до упора, необходимо произвести чистку контактов без нарушения гальванического покрытия серебром.

После чистки нанести на контакты тонкий слой смазки типа ЦИАТИМ 209.

• 8.3  По вопросу среднего ремонта рекомендуется (при необходимости) обращаться на предприятие-изготовитель.

• 8.4  Нарушение пломб на имитаторе в течение гарантийного срока не допускается. Указанное нарушение лишает потребителя права на гарантийный ремонт.

9 ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

• 9.1  Хранение имитаторов должно производиться в закрытых помещениях при температуре окружающего воздуха от 5 до 40 °C и относительной влажности не более 80% при температуре 25 °C.

В помещении для хранения содержание пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию, не должно превышать содержание коррозионноактивных агентов для атмосферы типа I по ГОСТ 15150-69.

• 9.2  Имитаторы могут транспортироваться любым видом закрытого транспорта (железнодорожным, автомобильным, водным транспортом, в самолетах — в герметизированных отапливаемых отсеках).

«100М.» и «Си’100» для МК3002-2-100;

«50М» и «Си’50» для МК3002-2-50;

• -  допускаемое отклонение сопротивления имитатора от номинального значения в процентах и температурном эквиваленте:

« 8R < ± 0,005% »

«St <±(0,012-0,02) °C»;

• - товарный знак предприятия-изготовителя;

• - порядковый номер;

• - год изготовления;

• - надписи около переключателей и зажимов;

• - надпись “Сделано в России”;

• - знак утверждения типа.

• 5.2 Пломбирование имитаторов производится оттиском клейма ОТК предприятия-изготовителя и поверителя при первичной и периодической поверках.

Места расположения пломб — винты, соединяющие лицевую панель с корпусом.

• 6. ПОРЯДОК РАБОТЫ

  • 6.1 Имитатор является средством измерения, заменяющим многозначные меры электрического сопротивления (магазины) в схемах поверки и калибровки тепловы-числителей. Такая замена существенно повышает достоверность результатов поверки за счет исключения влияния начального сопротивления многозначных мер, переходного сопротивления и вариации переключающих устройств в них, а также за счет увеличения точности подгонки сопротивления резисторов и снижения влияния на них окружающей температуры.

  • 6.2 Включение имитатора в электрическую схему поверки и калибровки тепло-вычислителей производится путем присоединения токовых и потенциальных зажимов имитатора к соответствующим контактам тепловычислителя, предназначенным для подключения термопреобразователей сопротивления в подающем и обратном трубопроводе системы теплоснабжения.

  • 6.3 Выбор имитируемых температур или разности температур в подающем и обратном трубопроводе производится переключателями имитаторов.

  • 6.4 Номинальный и максимальный ток через резисторы имитатора не должен превышать значений, указанных в таблице 7.

Таблица 7

7 МЕТОДИКА ПОВЕРКИ

• 7.1  Настоящий раздел устанавливает методы и средства первичной и периодической поверок имитаторов.

Рекомендуется установить межповерочный интервал равным 2 года с последующим его увеличением в зависимости от условий эксплуатации и от фактической стабильности метрологических характеристик имитаторов.

• 7.2 Операции и средства поверки.

При проведении поверки должны выполняться операции и применяться средства поверки, указанные в таблице 8. Допускается использование другой аппаратуры, обеспечивающей требуемую точность измерений.

Таблица 8

- ю-

Рисунок 1. Схема для измерения сопротивления имитатора

• 1 — компаратор РЗООЗ — калибратор напряжения;

• 2 — компаратор РЗООЗ — измеритель напряжения;

R_N — образцовая мера сопротивления (МС 3006, МС 3050 кл. 0,001);

R_x — измеряемое сопротивление имитатора;

S — выключатель.

Примечания.

• 1. Выключатель S не является обязательным.

Размыкание токовой цепи можно осуществить отсоединением проводника от зажима Ij(I₂) в R_x или R_N.

• 2. Соединительные провода в токовой цепи Rx-Rn должны иметь устойчивое сопротивление.

• 7.5.4.3 Изменение сопротивления имитатора за 1 год (нестабильность) определяется по формуле:

• 3 н -   ——— х 100%, где

К-ном ■ ^П                                                                        I

Я_дл - действительное значение сопротивления имитатора при предыдущей поверке;

R д.2 - то же при данной поверке;

п — межповерочный интервал в годах.

7.5.5 Относительную погрешность разности сопротивлений первого и второго каналов имитатора следует определять следующим образом:

- вычислить разность номинальных значений сопротивления первого и второго каналов Д Я_ном., воспроизводящую разность температур Д t в подающем и обратном трубопроводах согласно таблице 6;

вычислить разность действительных значений сопротивления имитаторов Д Яд для указанных в таблице 6 разностей температур;

вычислить относительную погрешность разности сопротивлений 5(Д Я) по формуле:

Д D _ Д D

£(ДЯ) =---£----100%

ном

Вычисленная погрешность не должна превышать значений, указанных в таблице 6.

• 7.3 Требования безопасности

• 7.3.1  Перед проведением поверки необходимо подготовить защитные заземления и подключить их к измерительным приборам, используемым при проведении поверки.

• 7.3.2  К работе по проведению поверки допускаются лица, изучившие эксплуатационную документацию на имитаторы, а также на приборы, указанные в таблице 8, прошедшие инструктаж на рабочем месте.

• 7.4 Условия поверки и подготовка к ней.

• 7.4.1  Поверку имитаторов производить при следующих нормальных условиях применения;

• - температура окружающего воздуха (20± 1) °C;

• - относительная влажность воздуха от 25 до 80%;

• - атмосферное давление 84-106,7 кПа (630-800 мм рт. ст.).

Выдержка имитаторов в указанных условиях перед поверкой — не менее 2 ч.

• 7.4.2  Средства поверки должны быть подготовлены к работе в соответствии с их эксплуатационной документацией.

• 7.5 Проведение поверки

• 7.5.1 При внешнем осмотре должно быть установлено соответствие поверяемого имитатора следующим требованиям:

• - имитатор должен быть представлен на поверку с формуляром;

• - имитатор должен иметь неповрежденные клейма предприятия-изготовителя или поверяющей организации;

• - зажимы имитатора не должны иметь ослабленного крепления;

• - маркировка должна быть четкой.

• 7.5.2  Сопротивление изоляции между каналами имитаторов определять с помощью тераомметра при напряжении 100 В. Отсчет показаний тераомметра производить после прекращения изменения его показаний.

• 7.5.3 Определение действительных значений сопротивления имитатора.

• 7.5.3.1 Действительные значения сопротивления имитатора следует определять компенсационным методом путем сравнения с образцовой мерой сопротивления R_N с помощью компаратора напряжений Р3003 по схеме , приведенной на рисунке 1. Цепь Rx-Rn питается от другого компаратора Р3003, используемого в режиме калибратора напряжения. В этом режиме от калибратора можно получить ток до 10 мА.

Возможно использование других источников питания, удовлетворяющих требуемой точности измерений в части стабильности, уровня шумов.

Перед началом работы необходимо прогреть компараторы 1 и 2 во включенном в сеть состоянии в течение не менее 1 ч.

Примечание. Схема для измерения сопротивления согласно рисунку 1 рекомендуется при поверке ограниченного количества резисторов (имитаторов), когда производительность труда не имеет существенного значения.

В противном случае целесообразно использовать измерительную схему и методику, приведенные в приложении Б. В этой схеме цепь Rx-Rn питается от стабилизатора (калибратора) тока, собранного на базе компаратора Р3003. При этом нет необходимости настраивать ток в цепи Rx-Rn каждый раз при переходе к измерению R_x с другим значением сопротивления.

• 7.5.3.2. На передней панели компаратора 1 органы управления установить в следующие положения:

• - включить ряд X] (нажать кнопку XJ;

• - декадные переключатели ряда X] установить в нулевые положения;

• - переключатель рода работ установить в положение 0_и (или 0[);

• - кнопки переключения пределов калибратора отпустить, при этом калибратор устанавливается на предел 10 В;

• - кнопочный переключатель пределов измерения встроенного микровольтметра установить на предел 10 В и в дальнейшем оставить его в этом положении



• 7.5.3.3. На передней панели компаратора 2 органы управления установить в следующие положения:

• - на переключателях рядов X] и Х₂ установить нулевые показания;

• -  кнопочный переключатель пределов измерения микровольтметра установить в положение 10 В;

кнопки переключения пределов калибратора отпустить, т.е. установить калибратор на предел 10 В;

• 7.5.3.4  Настроить комплектные нули на компараторе 2 по рядам X] и Х₂, для чего:

• - полностью обесточить цепь Rx-Rn , разомкнув выключатель S;

• - нажать кнопку ряда Х_ь переключатель рода работ — в положение Ui и, увеличивая чувствительность микровольтметра вплоть до предела 10 мкВ, установить его нулевое показание с помощью подстроечного резистора ряда Xj с погрешностью

• 60,1 мкВ;

• - затрубить микровольтметр, включив его на предел 10 В. Нажать кнопку ряда Х₂, переключатель рода работ — в положение U₂, и подстроечным резистором ряда Х₂ аналогично установить ноль на пределе микровольтметра 10 мкВ с той же погрешностью;

• - затрубить микровольтметр.

На этом установка комплектных нулей закончена. В процессе длительных измерений рекомендуется периодически проверять и корректировать установку комплектных нулей по рядам X] и Х₂ компаратора 2.

• 7.5.3.5  На декадах ряда Х₂ компаратора 2 установить показание, численно равное значению: Ux2 ⁼ Rn,a • I, где

Rn,_a — действительное значение сопротивления образцовой меры R_N при данной температуре;

I — значение выбранного рабочего тока, А.

Переключатель рода работ - в положение U₂.

Значение рабочего тока и номинальное значение сопротивления R_N следует выбирать согласно таблице 9.

Таблица 9

• 7.5.3.6 Замкнуть выключатель S в цепи Rx—Rn Настроить ток в цепи Rx-Rn Декадами ряда X_t на компараторе 1 при постепенном повышении чувствительности микровольтметра в компараторе 2 вплоть до предела 100 мкВ с погрешностью 60,5 мкВ.

По окончании настройки тока затрубить микровольтметр в компараторе 2.

Не забывайте загрублять микровольтметр при всякого рода переключениях в схеме во избежание его перегрузки.

• 7.5.3.7 Измерить значение сопротивления R_x, для чего:

• -  на компараторе 2 перейти на ряд Х_ь нажав кнопку Х_ь переключатель рода работ — в положение 1Д;

• - на декадах ряда X] установить показание, соответствующее ожидаемому значению сопротивления R_x при выбранном токе;

• -  постепенно повышая чувствительность микровольтметра вплоть до 100 мкВ, окончательно уравновесить измеряемое напряжение на R_x декадами ряда X]. Действительное значение R_x отсчитать по декадам ряда Х_ь помня, что ток настроен точно равным 1 или 10 мА.

• 7.5.3.8  Перевести переключатель поверяемого канала имитатора в следующее положение. При этом общее сопротивление цепи Rx-Rn изменится, и поэтому необходимо вновь настроить рабочий ток, выполнив операции по п.7.5.3.5 и 7.5.3.6. После этого измерить очередное сопротивление поверяемого имитатора. Выполнить измерения R х,_д для первого и второго каналов имитатора.

• 7.5.4 Определение отклонения действительного значения сопротивления имитатора от номинального.

• 7.5.4.1 Отклонение действительного значения сопротивления имитатора от номинального 5R_X следует определять по формуле :

£R_X = ^Кх>д~^{Кх н}°^м х iоо% , где R ^1vX,hom

R х,_д — действительное значение сопротивления имитатора, измеренное в предыдущем пункте;

&х,ном — номинальное значение этого сопротивления согласно таблицам 1,2, 3,4, 5.

• 7.5.4.2  Вычисленное значение 5R_X при первичной поверке не должно превышать ±0,005%.

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

СОГЛАСОВАНО

Выпускается но 1схиичсским условиям ГУ 4225-027-05766445'99

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Имитаторы термопреобразователей сопротивления МК 3002 (далее - имитаторы) предназначенные для поверки и калибровки тепловычислителей, входящих в состав теплосчетчиков.

ОПИСАНИЕ

Имитаторы представляют собой набор мер электрического сопротивления, номинальное значение сопротивления которых соответствует значению сопротивления имитируемых термопреобразователей в заданных точках температурного диапазона.

Имитаторы имеют два независимых канала воспроизведения температурных точек, соответствующих подающему и обратному трубопроводу системы теплоснабжения.

Набор мер сопротивления в каждом канале переключается с помощью рычажных переключателей таким образом, что каждая мера подключается к выходным зажимам по четырехпроводной схеме. Такая схема обеспечивает практически полное отсутствие влияния переходного сопротивления контактов переключателей на величину сопротивления имитатора.

В качестве мер сопротивления в имитаторе использованы прецизионные ситаллофольговые резисторы МР 3000, обладающие высокой долговременной стабильностью, низким температурным коэффициентом, высокой точностью подгонки, хорошей нагрузочной способностью.

На лицевую панель выведены токовые и потенциальные зажимы от каждого канала и ручки переключателей. Имитатор размещен в пластиковом кейсе со степенью защиты IP67

Имитаторы воспроизводят сопротивление платиновых (ТСП) и медных (ТСМ) термопреобразователей сопротивления по ГОСТ 6651-94 со следующими номинальными статическими характеристиками (НСХ):

- исполнение МК 3002-1-500 воспроизводит сопротивление ТСП с НСХ

Pt 500 (^₁₀₀ = 1,3850) _и 500П(ГЕ_|00 = 1,3910);

• - исполнение МК 3002-1-100 воспроизводит сопротивление ТСП с НСХ PtlOO (^оо = 1,3850) _и 100П(^₁₀₀ = 1,3910);

• - исполнение МК 3002-2-100 воспроизводит сопротивление ТСП с НСХ 100М (^₁₀₀ = 1,4280); И Си' 100 (^₁₀₀ = 1,4260);

- исполнение МК 3002-2-50 воспроизводит сопротивление ТСП с НСХ 50М (^₁₀₀ = 1,4280); _и Си' 50 (И%₀ = 1,4260).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• 1. Номинальные значения сопротивления имитаторов соответствуют требованиям ГОСТ 6651-94 для следующих температурных точек:

• - в канале имитации температуры подающего трубопровода системы теплоснабжения 0; 33; 41; 50; 80; 130; 150; 160 °C;

• - в канале имитации температуры обратного трубопровода системы теплоснабжения 0; 10; 30; 40; 45; 60; 90; 150 °C.

• 2. Пределы допускаемых отклонений действительных значений сопротивлений имитаторов от номинальных ±0,005%, что соответствует в температурном эквиваленте пределам значений абсолютной погрешности от ±0,012 °C (для 0 °C) до ±0,02°С (для 160 °C).

• 3. Пределы допускаемой отклонений действительных значений сопротивлений первого и второго каналов 5(AR), воспроизводящей разность температур At в подающем и обратном трубопроводах, нормируется для At = 1; 3; 5; 10; 20; 40; 60; 100; 130; 150 °C и составляет от ±1,1% (при At = 1 °C) до ± 0,05% (при At = 150 °C), что соответствует в температурном эквиваленте пределам абсолютной погрешности разности температур от ±0,011 °C (для At= 1 °C) до ±0,07 °C (для At=150 °C).

• 4. Номинальная мощность рассеивания на резисторах имитаторов 10 мВт, максимальная мощность 20мВт.

• 5. Габаритные размеры имитаторов не более 240x200x150мм.

• 6. Масса не более 1,6 кг.

• 7. Показатели надежности:

• - норма средней наработки на отказ 20000ч.

• - средний срок службы 12 лет.

• 8. Рабочие условия эксплуатации:

• - температура окружающего воздуха, °C

  20±5;

  от 25 до 80;

  84...106,7 (630...800);

• - относительная влажность окружающего воздуха, %

• - атмосферное давление, кПа (мм.рт.ст.)

ЗНАК УТВЕРЖДЕНИЯ ТИПА

Знак утверждения типа наносится на переднюю панель имитатора и эксплуатационную документацию методом печати.

КОМПЛЕКТНОСТЬ

В комплект поставки входит:

• - имитатор - 1 шт.;

• - руководство по эксплуатации - ЗИУСН 800.001 РЭ

• - формуляр - ЗИУСН 800.001 ФО

ПОВЕРКА

Поверка имитаторов производится в соответствии с методикой приведенной в разделе 7 “Методика поверки” руководство по эксплуатации ЗИУСН 800.001 РЭ, согласованной с ГЦИ СИ ФГУ “Ростест-Москва” в 1999г.

Основные средства поверки:

• - компаратор напряжения РЗООЗ, как средство измерения напряжения;

• - компаратор напряжения РЗООЗ, как источник питания цепи измеряемого резистора и образцовой меры сопротивления;

• - меры электрического сопротивления однознаные МС 3006, МС3050 100 и ЮОООм, к.т.0,001;

• - тераомметр ЕК 6-11.

Межповерочный интервал - 2 года.

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 6651-94 Термопреобразователи сопротивления. Общие технические требования и методы испытаний.

ТУ 4225-027-05766445-99 Имитаторы термопреобразователей сопротивления МК 3002.

ЗАКЛЮЧЕНИЕ

Тип имитаторов термопреобразователей сопротивления МК 3002 утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации согласно государственной поверочной схеме.

Изготовитель - ООО предприятие “ ЗИП-Научприбор ”

Адрес - 350072, г. Краснодар, ул. Московская, 5,

ООО предприятие “ЗИП-Научприбор”.

Директор ООО “ЗИП-Научприбор”
