УТВЕРЖДАЮ

1ьный директор

С. Никитин января 2020 г.

СКАНЕРЫ ЛАЗЕРНЫЕ МОБИЛЬНЫЕ

Phoenix Scout 16

Phoenix Scout 32

Phoenix Scout ULTRA

Phoenix RANGER

Phoenix miniRANGER-LITE

МЕТОДИКА ПОВЕРКИ МП АПМ 91-19

г. Москва, 2020 г.

Настоящая методика поверки распространяется на сканеры лазерные мобильные Phoenix Scout 16, Phoenix Scout 32, Phoenix Scout ULTRA, Phoenix RANGER, Phoenix miniRANGER-LITE, производства «Phoenix LiDAR Systems, LLC», США, (далее - сканеры) и устанавливает методику их первичной и периодической поверки.

Интервал между поверками - 1 год.

1 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

№ п/п

Наименование операции

№ пункта документа по поверке

Проведение операций при

первичной поверке

периодической поверке

1

Внешний осмотр

7.1

Да

Да

2

Опробование

7.2

Да

Да

2.1

Идентификация программного обеспечения

7.2.1

Да

Да

3

Определение метрологических характеристик:

7.3

Да

Да

3.1

Определение абсолютной погрешности измерения расстояний между ситуационными точками земной поверхности и геометрических размеров инженерных объектов (при доверительной вероятности 0,67)

7.3.1

Не допускается проведение поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава сканеров для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

2 Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства, приведенные в таблице 2.

Таблица 2

№ пункта документа по поверке

Наименование эталонов, вспомогательных средств поверки и их основные метрологические и технические характеристики

7.3.1

Эталон 2-го разряда (фазовый светодальномер, тахеометр) в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утвержденной приказом Госстандарта от 29 декабря 2018 г. № 2831

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методике поверки.

3 Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационные документы на сканер и имеющие достаточные знания и опыт работы с ним.

4 Требования безопасности

При проведении поверки, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации на сканер и поверочное оборудование, правилам по технике безопасности, действующим на месте проведения поверки и правилам по технике безопасности при производстве топографо-геодезических работ ПТБ-88.

5 Условия поверки
  • 5.1 При проведении поверки должны соблюдаться следующие нормальные условия измерений:

  • - температура окружающей среды, °C                          (20±5)

  • - относительная влажность воздуха, %, не более                  80

  • - атмосферное давление, кПа (мм рт.ст.)                             84,0.. 106,7 (630..800)

  • 5.2 Полевые измерения (измерения на открытом воздухе) должны проводиться в диапазоне рабочих температур при отсутствии осадков и порывов ветра.

6 Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проверить наличие действующих свидетельств о поверке на средства поверки;

  • - сканер и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией;

  • 7 Проведение поверки

7.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие сканера следующим требованиям:

  • - отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики сканера;

  • - наличие маркировки и комплектности согласно требованиям эксплуатационной документации на сканер.

7.2 Опробование

При опробовании должно быть установлено соответствие сканера следующим требованиям:

  • - отсутствие качки и смещений неподвижно соединенных деталей и элементов;

  • - правильность взаимодействия с комплектом принадлежностей;

  • - работоспособность всех функциональных режимов;

  • -  диапазон измерений (сканирования) и угловое поле сканирования должны соответствовать требованиям, приведенным в Приложении к настоящей методике поверки (таблица 4).

7.2.1 Идентификация программного обеспечения

Идентификацию программного обеспечения (далее - ПО) следует проводить по следующему алгоритму:

7.2.1.1 Алгоритм методики идентификации ПО Phoenix SpatialExplorer
  • 7.2.1.1.1 Включить компьютер с установленным ПО.

  • 7.2.1.1.2 Для подтверждения названия и версии ПО открыть в проводнике папку с исходным файлом ПО - «SpatialExplorer.exe» по адресу (по умолчанию):

C:\Program Files\Phoenix LiDAR Systems\5.0.3 (Рисунок 1).

Управление

Средства работы с приложениями

5,03

Поделиться

Вид

'L

| I            Переместить e’

X Удалить *

ft

FJ1 G3 т ЕЕ Выделить все

L~~*             Снять выделение

Закрепить на панели Копировать

Вставить       i hl Копировать в v

ifsill Переименовать Новая

Свойства         ...п

быстрого доступа

Ifl .......

папка

& ев

Обратить выделение

Буфер обмена

Упорядочить

Создать

Открыть

Выделить

<- -» » т « os (СО

Program Files > Phoenix LiDAR Systems > 5.0.3

V ф Поиск: 5.0,3

h OusterStudio 3.6.0-765

Л   Имя

Дата изменения

Тип

Размер

i <; Phoenix LiDAR Systems

Г ] firmware

27.09.2019 16:47

Файл

50758 КБ

bi 4ЛЗ

г--] avcodec-57.dll

29.11.2017 17:33

Расширение при...

28781 КБ

5.0.3

. - SpatialExpforer

27.22.201? -ч12

Приложение

17015 КБ

• iconengines

Ri RiMTA5.dll

Э1.Э7.2Г I9 15:01

Расширение при...

15 856 КБ

imageformats

lf|| FlyCapture2_v100.dll

18.07.201712:02

Расширение при...

15157 КБ

: modi,

j|p vcredist_x64_140

26.08.201610:43

Приложение

14 944 КБ

v    g gdaE03.dll

11.11.2018 3:17

Расширение при,..

13 538 КБ

Элементов: 77 Выбран 1 элемент: 16,6 МБ

V

Рисунок 1

  • 7.2.1.1.2 Для определения контрольной суммы открыть меню «Свойства» / «Properties» файла и во вкладке «Хеш-суммы файлов» / «File Hashes» проконтролировать контрольную сумму вычисленную по алгоритму CRC32 (Рисунок 2).

■_>    1                                     I •                                                                                                       )

Общие         Совместимость         Цифровые подписи

.Хеш-суммы Файлов Безопасность Подробно Предыдущие версии

Имя

Значение хеша

CRC32

MD5

SHA-1

2BOD79E9

FE9B8B 821605БВ023В0Э4Е733Б86О9АЗ

55B038C5EA2777DBE39W3D7FC741ED1DD70B8A3

Настройки

Сравнение хеша

( Сравнить Файл...

Д Не лицензирован дл я коммерческого

Получить

HashTab vB.O.O:: ©2016 Implbitj Software [http:/ftimplbits.com]

OK : Отмена |   P;..c ,~:v ,t

Рисунок 2

7.2.1.2 Алгоритм методики идентификации ПО Novatel Inertial Explorer FN
  • 7.2.1.2.1 Включить компьютер с установленным ПО.

  • 7.2.1.2.2 Для подтверждения названия и версии ПО открыть в проводнике папку с исходным файлом ПО - «wGpsIns.exe» по адресу (по умолчанию):

C:\NovAtel\InertialExplorer880\bin (Рисунок 3).

Главная

Поделиться

Вид

Средствз работы с приложениями

fa Вырезать

yN Скопировать путь

■ф, Переместить     X Удалить ’

Л

7 f’

И

Щ Выделить все

:i:l Снять выделение

Зацепить на панели Копировать Вставить . ,5

;El Копировать в ’      Переименовать

Новая        Свойства -.

быстрого доступа

|£| оставить ярлык

папка

Обратить выделение

Буфер обмена

Упорядочить

СоЗДзТЬ

Открыть

Выделить

v ф L J > Этот компьютер > OS (С:) > NovAtel >

InertiaiExplorerSSO > bin

* 6

Поиск.

bin

д

= NovAtel

A

Лмя

Дата изменения

Тип

Размер

\ InertialExplorerB&D

} ] userupdates

02.12.281913:17

let нт 1

1 КБ

n [nertialHxplor&rSSO

wGpsIns

0-2 У оААХА 2 7 723.872819 0:5? о УУ'

Flj И    еВИ

111

8ffi:

bin

J msdll.dll

20.07,251$ 0:57

Fa L рсни

при...

Л 1

3 КБ

t docs

a] msdll-altdll

20,07.251 §0:57

Р 1_ ренис

и

0 2

A resources

ngps32.dll

20.07.20190:57

Расширение

при...

5

6КЕ

S₽t+ing?

-:j ngps32-alt.dll

20.07.28190:57

Расширение

при..,

$9’

6 КБ:

] PPPDII.dll

20.07,2019 0:57

Расшисение

три...

5 61

7 КБ

PerfLogs

V

J PPPDtt-alt.dll

20.07.20190:57

Расширение

Три...

5 Г

7 КБ

Элементов: 62 Выбран 1 элемент: 11..5 МБ

Рисунок 3

  • 7.2.1.2.3 Открыть меню «Свойства» / «Properties» файла и во вкладке «Подробности» / «Details» проконтролировать значения полей Имя «Product Name» и Версия «Product version» (Рисунок 4\

Свойства: wGpsIns                                         X

Общие

Безопасность

Совместимость

Подробно

Хеш-суммы Файлов Предыдущие версии

Соойстпо

3s fОЧО-l 1ИС

Описание

Описание Файла

GPS/IMU post-processor

Тип

Приложение

Версия Файла

8.80.2720.0

Название продукта

Inertial Explorer FN

Версия продукта

0.00.2720.0

I Авторские права

^NovAiellnc.. 2D1S           ■

Размер

11.5 ME

Дата изменения

20.07.2019 0:57

Язык

Английский (США)

Исходное имя Файла

wGpslns.exe

Удаление свойств и личной информации

ОК | I Отмена -I... i.-rv,.

Рисунок 4

  • 7.2.1.2.4 Для определения контрольной суммы открыть меню «Свойства» / «Properties» файла и во вкладке «Хеш-суммы файлов» / «File Hashes» проконтролировать контрольную сумму вычисленную по алгоритму CRC32 (Рисунок 5).

Свойства: wGpsIns

Безопасность          Подробно

Общие         Совместимость

Предыдущие версии

Хеш-суммы Файлов

Имя

Значение хеша

CRC32

Е8431А6В

MD5

6A168DC412CEDA90E86C120B72AB307C

SHA-1

36В DC52B1ЕА92С881D015ВС26С F58B FEA4E7036F

<

. >

Настройки

Сравнение хеша

: Сравнить Файл...

А Не лицензирован для коммерческого

Получить

HashTab «6.0.0 :: ©201S Implbits Softers [http:/?impibJs.com]

Рисунок 5

Определенные идентификационные данные должны соответствовать данным, приведенным в таблице 3.

Таблица 3

Идентификационное наименование ПО

Phoenix SpatialExplorer

Novatel Inertial Explorer FN

Номер версии (идентификационный номер) ПО, не ниже

5.0.3

8.80.2720.0

Цифровой идентификатор ПО

2B0D79E9

E8431A6B

Алгоритм вычисления цифрового идентификатора ПО

CRC32

7.3 Определение метрологических характеристик 7.3.1 Определение абсолютной погрешности измерения расстояний между ситуационными точками земной поверхности и геометрических размеров инженерных объектов (при доверительной вероятности 0,67)

Абсолютная погрешность измерения расстояний между ситуационными точками земной поверхности и геометрических размеров инженерных объектов (при доверительной вероятности 0,67) определяется путем многократных (не менее 5) измерений расстояний между опознаками (геодезическими марками), равномерно установленных в диапазоне измерения сканера, действительные значения которых определены электронным тахеометром с погрешностью не более ±10 мм. Смеха установки опознаков (геодезических марок) показана на рисунке 6.

ф‘

ОП8

Диапазон измерений

ОП6

-------► ф

ZT4      а

OII5 “

(4±1) м

ОПЗ   ОП4

Ф^Ф

(4±1) м

Диапазон измерений

ОП2 (4±1)м ф ©*'

Диапазон измерений

ОШ ф

Г

ОШ *

X -Ld.il LXd.UJlVnXlV' 11U/VlkdtlVjJd     "

X*

Рисунок 6 - Схема установки опознаков (геодезических марок)

Согласно схеме установить геодезические штативы с марками и с помощью эталонного электронного тахеометра измерить расстояния между ними.

Сканером выполнить не менее 5 заездов с записью измерительной информации.

Эталонным тахеометром повторно выполнить измерения расстояний между опознаками. Разность измеренных расстояний должна быть в пределах погрешности эталонного электронного тахеометра. В случае, если разность измеренных расстояний превышает погрешность эталонного электронного тахеометра, то необходимо устранить причину этого и повторить измерения.

Обработать полученную отсканированную информацию и по цифровой модели пространства измерить расстояния между опознаками.

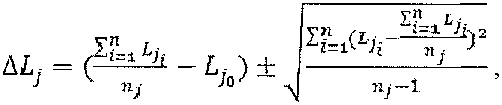

Абсолютная погрешность измерений каждого расстояния (при доверительной вероятности 0,67) вычисляется как сумма систематической и случайной погрешностей по формуле:

где АЛ; - погрешность измерений j расстояния, мм;

- эталонное значение j расстояния, мм;

Lj - измеренное значение j расстояния z измерением, мм;

/?, - число измерений j расстояния.

Абсолютная погрешность измерения расстояний между ситуационными точками земной поверхности и геометрических размеров инженерных объектов (при доверительной вероятности 0,67) не должна превышать значений, приведенных в Приложении 1 к настоящей методике поверки (таблица 4).

8 Оформление результатов поверки
  • 8.1. Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки с указанием числовых значений результатов измерений и их оценки по сравнению с допускаемыми значениями. Рекомендуемый образец протокола приведен в Приложении 2 к настоящей методике поверки.

  • 8.2. При положительных результатах поверки, сканер признается годным к применению и на него выдается свидетельство о поверке установленной формы. Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) поверительного клейма.

  • 8.3. При отрицательных результатах поверки, сканер признается непригодным к применению и на него выдается извещение о непригодности установленной формы с указанием основных причин.

    Руководитель отдела

    ООО «Автопрогресс-М»

    Инженер 1 категории

    ООО «Автопрогресс-М»

    К.А. Ревин

    С.В. Вязовец

Приложение 1 (обязательное)

Основные метрологические и технические характеристики сканеров лазерных мобильных

Phoenix Scout 16, Phoenix Scout 32, Phoenix Scout ULTRA, Phoenix RANGER, Phoenix miniRANGER-LITE

Таблица 4

Наименование характеристики

Значение характеристики

Phoenix Scout 16

Phoenix Scout 32

Phoenix Scout

ULTRA

Phoenix miniRANGER-LITE

Phoenix RANGER

Диапазон измерений, м

от 1 до 100

от 1 до 100

от 1 до 220

от 3 до 250

от 3 до 900

Угловое поле сканирования, °

360

Границы допускаемой абсолютной погрешности измерений расстояний между ситуационными точками земной поверхности и геометрических размеров инженерных объектов (при доверительной вероятности 0,67), мм

±50

Приложение 2 (рекомендуемое)

ПРОТОКОЛ №

Дата и время проведения поверки: Условия проведения поверки: Методика поверки:

Средства поверки:

Внешний осмотр:

Требования

Результаты поверки

Отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики сканера

Наличие маркировки и комплектности согласно требованиям эксплуатационной документации на сканер

Опробование:

Требования

Результаты поверки

Отсутствие качки и смещений неподвижно соединенных деталей и элементов аппаратуры

Правильность    взаимодействия    с    комплектом

принадлежностей

Работоспособность всех функциональных режимов с проверкой диапазона измерений и углового поля сканирования

Наименование ПО, номер его версии

Результаты поверки

Измерение расстояний между опознаками

№ изм.

ОП1 - ОП2

ОПЗ - ОП4

Результат измерения эталоном мм

Результат измерения сканером мм

Результат измерения эталоном мм

Результат измерения сканером мм

1

2

3

4

5

Среднее значение

Среднее значение

Сист.составляющая

Сист. составляющая

Случ. составляющая (о)

Случ. составляющая (2а)

Абсолютная погрешность

Абсолютная погрешность

Допускаемое значение

±50

Допускаемое значение

±50

Измерение расстояний между опознаками

№ изм.

ОП5 - ОП6

ОП1 - ОП7

Результат измерения эталоном мм

Результат измерения сканером мм

Результат измерения эталоном мм

Результат измерения сканером мм

1

2

3

4

5

Среднее значение

Среднее значение

Сист.составляющая

Сист. составляющая

Случ. составляющая (о)

Случ. составляющая (2а)

Абсолютная погрешность

Абсолютная погрешность

Допускаемое значение

±50

Допускаемое значение

±50

Измерение расстояний между опознаками

№ изм.

ОП6 - ОП7

ОП6 - ОП8

Результат измерения эталоном мм

Результат измерения сканером мм

Результат измерения эталоном мм

Результат измерения сканером мм

1

2

3

4

5

Среднее значение

Среднее значение

Сист.составляющая

Сист. составляющая

Случ. составляющая (а)

Случ. составляющая (2а)

Абсолютная погрешность

Абсолютная погрешность

Допускаемое значение

±50

Допускаемое значение

±50

Вывод:

На основании результатов первичной (периодической) поверки сканер лазерный мобильный ________________________ с заводским номером _____________ признан

пригодным (непригодным) к применению.

11

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
