Методика поверки «ГСИ. ВОЛЬТАМПЕРФАЗОМЕТРЫ Ml 2230» (МП ГРСИ 49568-12)

Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

В.И. Яншин

2012 г.

ГЦИ СИ ФГУП «ВНИИМС»

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ВОЛЬТАМПЕРФАЗОМЕТРЫ MI 2230

Методика поверки

г. Москва

2012

О

Примечание. Калибратор универсальный Fluke 9100 должен быть оснащен опцией «PIKR» для поверки измерителей мощности.

Таблица 3 - Вспомогательны

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и аттестованные в качестве поверителей согласно ПР 50.2.012-94.

К проведению поверки допускаются лица, изучившие руководство по эксплуатации прибора и прошедшие проверку знаний правил электроустановок напряжением до 1 кВ.

При проведении поверки должны соблюдаться следующие условия: температура окружающего воздуха (20 ± 5) °C; относительная влажность от 30 до 80 %;

атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст. напряжение питания переменного тока (220,0 ± 2,2) В; частота (50,0 ± 0,5) Гц; форма кривой напряжения и тока -- синусоидальная, коэффициент искажения: не

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 1. Проверены документы, подтверждающие электрическую безопасность.

• 2. Проведены технические

  и организационные мероприятия по обеспечению безопасности

проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 3. Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

Метрологический характеристики, подлежащие определению

Таблица 4 - Основные метрологические характеристики вольтамперфазометров в режиме измерения напряжения постоянного и переменного тока

е.м.р. — единица

Примечание: Хизм. - измеренное значение величины; младшего разряда.

Таблица 5 - Основные метрологические характеристики вольтамперфазометров в режиме измерения силы переменного тока'

От 1,000 до 9,999 А

От 30, 0 до 209,9 мА

От 300,0 до 999.9 А

От 1000 до 6000 А

___Токовые клещи Диапазон измерений

От 3,0 до 29,9 А

комплектность должны соответствовать эксплуатационной

• на приборе не должно быть механических повреждений и дефектов, ухудшающих внешний вид и влияющих на

7.4 Проверка сопротивления изоляции

Электрическое сопротивление изоляции определять с помощью мегаомметра М4100/3.

Электрическое сопротивление изоляции между измерительными входами и корпусом прибора должно быть не менее 20 МОм при напряжении 500 В. Корпус прибора помещается в заземлен ную металлическую из прибора.

При пониженном сопротивлении изоляции прибор бракуется и направляется в ремонт.

7.5 Опробование Проверить отображаемые на ЖКИ, при клавиш, должны соответствовать требованиям руководства по эксплуатации.

При неверном функционировании прибор бракуется и направляется в ремонт.

7.6 Подтверждение (соответствия программного обеспечения

Подтверждение соответствия программного обеспечения производить в следующем

гделов допускаемой основной погрешности измерения напряжения: ока проводить методом прямого измерения поверяемым прибором о эталонной мерой - калибратором Fluke 9100.

Определение погрешности при измерении напряжения переменного тока производить в

Таблица 10

тока в таблице 10 указано для клещей модели А1395.

Примечание. Значение силы

Определение погрешности при измерении напряжения постоянного тока производить в следующем порядке:

• 1. Подключить к входам поверяемого прибора калибратор Fluke 9100 в соответствии со схемами, приведенными в РЭ прибора. Схема подключения - 2-х фазная.

• 2. Перевести калибратор в режим воспроизведения напряжения и силы постоянного тока.

• 3. Перевести поверяемый прибор в режим измерения «U,I,f».

• 4. Провести измерения в точках, указанных в таблице 10.

• 5. Рассчитать погрешности измерений в соответствии с п. 7.2.

• 6. Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерения соответствует требованиям п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.8 Определение пределов допускаемой основной погрешности измерения силы переменного тока для токоизйеритсльных клещей с диапазоном измерений до 1000 А проводить методом прямого измерения поверяемым прибором силы тока, воспроизводимой эталонной мерой -калибратором Fluke 9100 с 10 и 50 витковой токовой катушкой.

Определение погрешности производить в следующем порядке:

• 1. Подключить к входу поверяемого прибора токоизмерительные клещи.

  прибора. Схема

  из комплекта

• 2. Подключить к входам Доверяемого прибора калибратор Fluke 9100 в соответствии со схемами, приведенными в РЭ токоизмерительными клещами калибратора.

  подключения - 2-х фазная. Охватить прибора выводы токовой катушки

  • 3. Перевести калибратор в режим воспроизведения

напряжения и силы переменного тока частотой 50 Гц. Угол сдйига фаз между напряжением и током 0 градусов.

• 4. Перевести поверяемый прибор в режим измерения «U.I.f».

• 5. Провести измерения в точках, указанных в таблице 11 (для клещей модели А1395) и таблице 12 (для клещей модели А1398).

• 6. Рассчитать погрешности измерений в соответствии с п. 7.2.

• 7. Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерения соответствует требованиям п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 11 - Поверяемые отметки для клещей типа А1395

Таблица 12 - Поверяемые отметки для клещей тина А1398

Определение пределов допускаемой основной погрешности измерения силы переменного тока для токоизмерительных клещей с диапазоном измерений свыше 1000 А проводить методом непосредственного сличений с показаниями эталонного прибора - амперметра Д5017,

включенного через трансформатор тока ТТИ-5000.5. В качестве источника тока использовать

Определение погрешности производить в следующем порядке:

• 1. Подключить к входу поверяемого прибора токоизмерительные клещи.

• 2. Подключить к входам напряжения поверяемого прибора калибратор Fluke 9100 в соответствии со схемами, приведенными в РЭ прибора. Схема подключения - 2-х фазная.

• 3. Перевести калибратор Fluke 9100 в режим воспроизведения напряжения переменного тока частотой 50 Гц.

• 4. Питающий кабель из (комплекта источника РИТ-5000 пропустить через центральное отверстие трансформатора тока ТТИ-5000.5 (число витков согласно указаниям на табличке трансформатора). К вторичной обмотке трансформатора подключить амперметр Д5017. предел измерений - 5 А).

• 5. Охватить токоизмерительными клещами из комплекта прибора питающий кабель из комплекта источника РИТ-5000.

• 6. Перевести поверяемый прибор в режим измерения «U,I,f».

• 7. Провести измерения в Точках, указанных в таблице 13 (для клещей модели А1395).

• 8. Рассчитать погрешности измерений в соответствии с и. 7.2. За показания эталонного прибора принимается значение, определенное по формуле:

Х_о = 1_ЛхК;          (2)

где:  1д - величина силы тока, измеренная эталонным амперметром Д5017, А;

К - коэффициент трансформации трансформатора ТТИ-5000.5.

• 9. Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерения соответствует требованиям п. 7.1 настоящей Методики.

При невыполнении этйх требований, прибор бракуется и направляется в ремонт.

• 7.9 Определение пределов допускаемой основной погрешности измерения частоты проводить методом прямого измерения поверяемым прибором частоты, воспроизводимой эталонной мерой - калибратором Fluke 9100.

Определение погрешности производить в следующем порядке:

• 1. Подключить к входам] поверяемого прибора калибратор Fluke 9100 в соответствии со схемами, приведенным^ в РЭ прибора. Схема подключения - 2-х фазная.

• 2. Перевести калибратор в режим воспроизведения напряжения и силы переменного тока частотой 50 Гц. Угол сдвига фаз между напряжением и током 0 градусов.

• 3. Перевести поверяемый (прибор в режим измерения «U,I,f».

• 4. Провести измерения в точках, указанных в таблице 14.

• 5. Рассчитать погрешности измерений в соответствии с п. 7.2.

• 6. Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерения соответствует требованиям п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.10 Определение (пределов допускаемой основной погрешности измерения электрического сопротивления проводить методом прямого измерения поверяемым прибором электрического сопротивления, воспроизводимой эталонной мерой — калибратором Fluke 9100.

Определение погрешности производить в следующем порядке:

Подключить к входам (поверяемого прибора калибратор Fluke 9100 в соответствии со схемами, приведенными в РЭ прибора.

Перевести калибратор в режим воспроизведения электрического сопротивления. Перевести поверяемый прибор в режим измерения «R 200 шА».

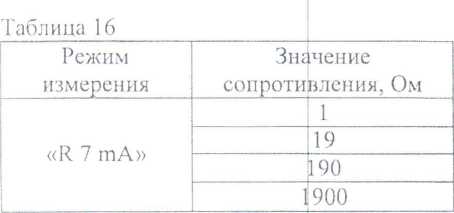

Провести измерения в точках, указанных в таблице 15. Перевести поверяемый прибор в режим измерения «R 7 mA». Провести измерения в точках, указанных в таблице 16. Рассчитать погрешности измерений в соответствии с п. 7.2. Результат поверки прибора считается удовлетворительным точках погрешность изм

При невыполнении этг

Таблица 15

• 7.11 Определение пределов допускаемой основной погрешности измерения угла сдвига фаз проводить методом прямого измерения поверяемым прибором угла сдвига фаз, воспроизводимой эталонной церой - калибратором Fluke 9100.

Определение погрешности производить в следующем порядке:

Подключить к входам поверяемого прибора калибратор Fluke 9100 в соответствии со схемами, приведенными в РЭ прибора. Схема подключения - 2-х фазная.

Перевести калибратор в режим воспроизведения напряжения и силы переменного тока частотой 50 Гц. Угол сдвига фаз между напряжением и током 0 градусов.

Перевести поверяемый прибор в режим измерения «U,I,f». Провести измерения в точках, указанных в таблице 17.

Рассчитать погрешности измерений в соответствии с п. 7.2.

Результат поверки прибора считается удовлетворительным, если во всех поверяемых точках погрешность измерения соответствует требованиям п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 17

При положительных результатах поверки на корпус прибора наносится поверительная наклейка, в паспорте производится запись о годности к применению и (или) выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, клеймо предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о
