Государственная система обеспечения единства измерений

Анализаторы импеданса прецизионные серии 6630 Методика поверки МП 2202-0075-2019

Руководитель лаборатории государственных эталонов в области измерения

параметров электрических цепей

Вед. инженер лаборатории государственных эталонов в области измерения

параметров электрических цепей

Е.В. Кривицкая

Санкт-Петербург

2019

Содержание

  • 1   Операции и средства поверки................................................................................

  • 2   Требования безопасности.......................................................................................

  • 3   Условия поверки.....................................................................................................

  • 4  Подготовка к поверке.............................................................................................

  • 5  Проведение поверки...............................................................................................

Настоящая методика поверки распространяется на анализаторы импеданса прецизионные серии 6630 (далее - анализаторы), изготовитель - «Microtest Corporation», Тайвань, предназначенные для измерения параметров пассивных элементов электрической цепи (полное сопротивление, полная проводимость, активное и реактивное сопротивления и проводимость, емкость, индуктивность, фазовый угол, тангенс угла потерь, добротность) по последовательной и параллельной схемам замещения.

Настоящая методика устанавливает методы и средства первичной и периодической поверки анализаторов.

Методикой поверки предусмотрена возможность проведения поверки для меньшего числа измеряемых величин или на меньшем диапазоне рабочих частот.

Интервал между поверками -1 год.

Примечание: при пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.

1 Операции и средства поверки
  • 1.1 При проведении поверки должны выполняться операции и применяться средства поверки, указанные в таблице 1.

Таблица 1 - Основные операции и средства поверки

Наименование операции

Средства поверки и их нормативные технические характеристики

Номер пункта методики

Внешний осмотр

Визуально

5.1

Опробование

Меры электрического сопротивления РЗОЗО, диапазон измерений 1 Ом, 10 Ом и 1 кОм, погрешность (8) измерений ±(0,005 - 0,02) %

5.2

Подтверждение соответствия ПО

Визуально

5.2

Определение относительной погрешности установки частоты тест-сигнала

Частотомер электронносчетный 43-36, диапазон измерений 10 Гц - 50 МГц, относительная погрешность измерений ±2,5-10'7

5.3

Определение относительной погрешности измерений электрического сопротивления (R), емкости (С), индуктивности (L) и абсолютной погрешности измерений тангенса угла потерь (D)

Меры электрического сопротивления однозначные РЗОЗО, диапазон измерений 1 Ом -   100 кОм,

8R= ±(0,005 - 0,02)%;

Набор мер сопротивления образцовый Н2-1 R=1 Ом - 1 МОм, 8R= ±(0,005 - 0,02) %;

Меры электрического сопротивления измерительные Р4015, Р4016, R=100 кОм и 1 МОм, 8R = ±(0,005 - 0,05) %; Составные меры электрического сопротивления по ГОСТ Р   8.686-2009   R=100 кОм и   1   МОм,

8R= ±(0,05 — 0,2)%;

Меры емкости образцовые Р597 С=0,1 нФ - 1 мкФ, 8С=±(0,02 - 0,05) %;

Мера малой емкости КМЕ-101 С= 10 пФ, 8С =±(0,05) %; Набор мер емкости образцовый El-З С=100 пФ - 1 нФ, 8С =±(0,02 - 0,05) %;

5.4

Магазин емкости Р5025, С= 100 пФ -100 мкФ, 5С=±(0,02 - 0,1) %;

Меры    индуктивности    Р5101-Р5115    (Р596),

L=1 мкГн - 1 Гн, 8L=t(0,02-0,05) %;

Меры индуктивности образцовые L-0170-2 L=1 мкГн -100 мГн, 8L=±(0,03 - 1) %;

Составная мера индуктивности по ГОСТ Р 8.686-2009 L= 10 Гн, 8L=±(0,02-0,05)%;

Меры параметров емкости и тангенса угла потерь МПЕТ-1А, С= 10 нФ - 1 мкФ, D= 110-3-1, 8С= ±(0,02 - 0,1) % AD=±(0,005 D +Г10"4)

Таблица 2 - Вспомогательные средства измерений и устройства

Наименование

Обозначение

Диапазон измерений

Погрешность

Прибор комбинированный температура, °C влажность, % атмосферное давление, кПа

Testo 622

от -10 до +60 от 10 до 95 от 30 до 120

±0,4 ±3 ±5

4-х зажимный измерительный экранированный кабель*

4BNC-4BNC

1=1 м

Калибратор режимов короткого замыкания

«Short»

-

-

Калибратор холостого хода

«Open»

-

-

Примечание: Допускается проводить поверку без использования измерительного кабеля, если у используемого при поверки СИ имеется возможность подключения непосредственно к выводам измерителя

Примечание: допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • 1.2 Все средства измерений должны иметь действующие свидетельства о поверке.

2 Требования безопасности

При проведении поверки должны соблюдаться следующие условия обеспечения безопасности:

  • - перед использованием прибора следует убедиться, что изоляция проводов не повреждена, и проводящие части нигде не оголены;

  • - провода и насадки должны быть в рабочем состоянии, чистые и без поврежденной изоляции.

3 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды, °C                            20 ± 1

  • - атмосферное давление, кПа                                     101 ± 4

  • - относительная влажность, %, не более                           80

4 Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - поверяемые анализаторы должны быть подготовлены к работе в соответствии с технической документацией;

  • - применяемые средства измерений, испытательное оборудование должны быть подготовлены в соответствии с их технической документацией;

  • - уровень тест-сигнала (напряжение переменного тока) устанавливается 1 В, скорость измерений 5 (Long), если не указано иное.

5 Проведение поверки
  • 5.1    Внешний осмотр

При проведении внешнего осмотра проверить комплектность, наличие маркировки и обозначения, отсутствие дефектов покрытий, составных частей, корпуса, дисплея.

  • 5.2    Опробование. Подтверждение соответствия программного обеспечения (далее -ПО)

    • 5.2.1   Включают анализатор и устанавливают режим измерений Rs» Ls (для номинальных значений 1 и 10 Ом) и Rp, Ср (для номинального значения 1 кОм), частота 1 кГц.

    • 5.2.2   Подключают поочередно меры электрического сопротивления РЗОЗО значением 1 Ом, 10 Ом и 1 кОм. Проверяют, чтобы значение электрического сопротивления на экране анализатора соответствовало номинальным значениям сопротивления мер. Если одно из значений не фиксируется на дисплее, прибор бракуют.

    • 5.2.3   Подтверждение соответствия ПО

      • 5.2.3.1 Подтверждение соответствия ПО осуществляется путем определения номера версии программного обеспечения встроенного ПО.

Для получения актуального значения версии встроенного ПО нажимают кнопку «MENU», после чего выбирают вкладку «SYSTEM», затем в открывшемся окне ПО выбирают вкладку «About». В открывшемся диалоговом окне отображена информация об анализаторе, а также версия ПО.

Результаты считаются положительными, если версия ПО не ниже 1.1.

  • 5.3    Определение относительной погрешности установки частоты тест-сигнала

    • 5.3.1 Погрешность установки частоты тест-сигнала определяют с помощью частотомера. Частотомер подключают к выводу «Нож» анализатора при помощи кабеля с разъемами BNC. Измерения проводят для частот, приведенных в таблице 3. Погрешность установки частоты тест-сигнала не должна превышать пределы допускаемой относительной погрешности ±0,0001.

Таблица 3

Модификация

6630-3, 6630-3G, 6630-3GS

6630-5, 6630-5G, 6630-5GS

6630-10, 6630-10G, 6630-10GS

6630-20, 6630-20G, 6630-20GS

6630-30,6630-30G, 6630-30GS

Значение частоты, кГц

1; 10; 100; 1000; 3000

1; 10; 100; 1000; 5000

1; 10; 100; 1000; 10000

1; 10; 100; 1000; 20000

1; 10; 100; 1000; 30000

  • 5.4 Определение относительной погрешности измерений R, С, L и абсолютной погрешности измерений D

    • 5.4.1 Погрешность измерений анализаторов определяют на постоянном токе и в нормальной области частот, приведенной в таблице 4.

Таблица 4

Наименование анализатора

Диапазон частот анализатора

Нормальная область частот

6630-3,6630-3G, 6630-3GS

10 Гц-3 МГц

50Гц-1МГц

6630-5,6630-5G, 6630-5GS

10Гц-5 МГц

50 Гц - 1 МГц

6630-10,6630-10G, 6630-10GS

10 Гц- 10 МГц

50 Гц - 10 МГц

6630-20,6630-20G, 6630-20GS

10 Гц-20 МГц

50 Гц-10 МГц

6630-30,6630-30G, 6630-30GS

10 Гц-30 МГц

50 Гц-30 МГц

Примечание: в зависимости от особенностей применения анализаторов по запросу потребителя основную погрешность допускается определять при других частотах из частотного диапазона анализатора

  • 5.4.2 Измеряемые параметры R, L, С и D определяют в диапазонах измерений, при уровне сигнала (для сопротивления постоянного тока) и при частотах, указанных в таблицах А2 и АЗ Приложения А, при этом максимальная частота поверки соответствует пределу нормальной области частот в соответствии с таблицей 4.

  • 5.4.3 Соотношение погрешности между эталонными средствами измерений и поверяемыми анализаторами при измерении R, L, С, не должно превышать 1:3, при измерении D не должно превышать 1:1,5 (при D=2-10^ - Г10‘5) и 1:3 (при D>2-10‘4).

  • 5.4.4 Начальное уравновешивание анализаторов проводится с использованием калибратора режимов короткого замыкания и холостого хода в соответствии с технической документацией изготовителя с тем типом кабеля и присоединительного устройства, которые используются для определения погрешности.

  • 5.4.5 Погрешности по R определяют для значений сопротивления, кратных 10“ Ом, где п= от 0 до 6 (целое число) при измерениях на постоянном токе; где п= от 0 до 7 (целое число) при частотах, указанных в таблице А2 Приложения А.

Меры сопротивления РЗОЗО подключают по 4-х зажимной схеме с помощью измерительного кабеля 4 BNC - 4 BNC с использованием переходных устройств. Меры сопротивления Н2-1 подключают с помощью измерительного кабеля 4 BNC - 4 BNC.

Меры сопротивления Р4015, Р4016, составные меры значением 100 кОм и 1 МОм подключают по 3-х зажимной схеме с помощью измерительного кабеля 4 BNC - 4 BNC с использованием переходных устройств.

  • - Составная мера для 100 кОм состоит из двух резисторов (мер) с номинальным значением 1 кОм, включенных последовательно, и резистора (меры многозначной) с номинальным значением 10,2 Ом, включенного в среднюю точку.

  • - Составная мера для 1 МОм состоит из двух резисторов (мер) с номинальным значением 10 кОм, включенных последовательно, и резистора (меры многозначной) с номинальным значением 102 Ом, включенного в среднюю точку.

Примечание: допускается использовать другие значения резисторов электрического сопротивления для номинальных значений 100 кОм и 1 МОм.

  • 5.4.6 Погрешность по С определяют для значений, кратных 10“ Ф, где п= от -11 до -4 (целое число) при частотах, таблице А2 Приложения А.

Однозначные меры емкости КМЕ-101 подключают к измерителю с помощью измерительного кабеля 4 BNC - 4 BNC и двух «тройников» СР-50-95ФВ (или аналогичных).

Меры емкости El-З подключают с помощью устройства присоединительного Е1-3, входящего в состав набора мер. При этом начальное уравновешивание измерителя производят с данным присоединительным устройством.

Меры емкости Р597, магазин емкости Р5025 подключают с помощью измерительного кабеля 4 BNC - 4 BNC с использованием переходных устройств.

  • 5.4.7 Погрешность по L определяют для значений, кратных 10“ Гн, где п= от -5 до 1 (целое число) при частотах, указанных таблице А2 Приложения А.

Меры индуктивности подключают к измерителю с помощью измерительного кабеля 4 BNC - 4 BNC с использованием переходных устройств.

- Составная мера для 10 Гн состоит из двух резисторов (мер) с номинальным значением 10 кОм, включенных последовательно, и конденсатора (меры) электрической емкости с номинальным значением 100 нФ, включенного в среднюю точку.

Примечание: допускается использовать другие значения резисторов электрического сопротивления и конденсаторов электрической емкости для номинального значения 10 Гн.

  • 5.4.8 Погрешность по D определяют для значений 110'3; 110'2; 1101 и 1 при емкости и частотах, приведенных в таблице АЗ Приложения А. Измерения проводят при помощи мер емкости и тангенса угла потерь МПЕТ-1А (при этом начальное уравновешивание измерителя производят с входящим в комплект присоединительным устройством). Определение погрешности по D при других значениях емкости при необходимости проводят одновременно с определением погрешности по С.

Примечание: допускается определять погрешность по D при других значениях электрической емкости.

  • 5.4.9 Абсолютную погрешность измерений по D определяют по формуле:

AD = Djbm. — Ид,                                      (1)

где Dhsm. - показания измерителя при измерении D;

Эд - действительное значение измеряемой величины.

Относительную погрешность измерений, в процентах, по R, L, С определяют по формуле:

„ Z-Zjr

8 =----^100, (2)

Z

где Ид - действительное значение эталонной меры, Z - измеренное значение величины.

Относительная погрешность по R, L, С и абсолютная погрешность по D в зависимости от измерительной частоты и диапазона измерений не должны превышать пределов допускаемой погрешности, указанных в таблицах А2 и АЗ приложения А. В случае проведения поверки в других диапазонах измерений, диапазонах частот и другом уровне тест-сигнала и (или) без измерительных кабелей (по требованию заказчика), пределы допускаемой погрешности рассчитываются по формулам, указанным в приложении Б.

6 Оформление результатов поверки
  • 6.1 Положительные результаты поверки анализаторов оформляют свидетельством установленной формы.

При проведении поверки оформляется протокол измерений по форме, указанной в приложении А.

  • 6.2 Анализаторы, не удовлетворяющие требованиям настоящей МП, к применению не допускаются. На них выдается извещение о непригодности к применению установленной формы.

  • 6.3 Знак поверки наносится на свидетельство о поверке.

Приложение А

Форма протокола поверки (рекомендуемая)

ПРОТОКОЛ ПОВЕРКИ №_______

Наименование прибора, тип

Анализатор импеданса прецизионный 6630-

Регистрационный номер в Федеральном информационном фонде

Заводской номер

Год выпуска

Изготовитель

Заказчик

Серия и номер знака предыдущей поверки

Дата предыдущей поверки

Вид поверки:

Методика поверки:

Средства поверки:_______________________________________________________

Условия поверки:

Параметры

Требования НД

Измеренные значения

Температура окружающего воздуха, °C

20±1

Относительная влажность, %

не более 80

Атмосферное давление, кПа

101±4

Результаты поверки:

  • 1. Внешний осмотр:___________

  • 2. Опробование:________________

  • 3. Идентификация ПО:_______________

  • 4. Определение относительной погрешности установки частоты тест-сигнала

  • 5. Определение метрологических характеристик R, L, С и D

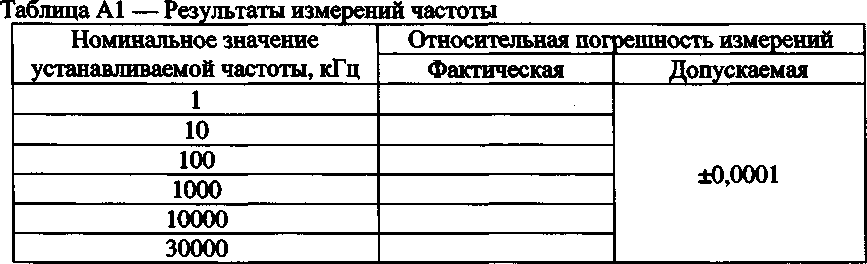

Таблица А2

Номинальное значение измеряемого параметра

Схема замещения

Условия измерений, частота

Погрешность измерений, %

Фактическая

Допускаемая

Сопротивление на постоянном токе (1 Ом -1 МОм)

1 Ом

Rdc

Уровень сигнала 1 В

±1,0

10 Ом

Уровень сигнала 1 В

±0,2

100 Ом

Уровень сигнала 1В

±0,2

1 кОм

Уровень сигнала 1 В

±0,2

10 кОм

Уровень сигнала 1 В

±0,2

100 кОм

Уровень сигнала 1 В

±0,2

1 МОм

Уровень сигнала 1 В

±1,0

Сопротивление на переменном токе (1 Ом -1 МОм)

1 Ом

Rs

50 Гц

±1,1

1 кГц

±0,55

10 кГц

±0,55

100 кГц

±0,55

1 МГц

±0,6

10 Ом

Rs

50 Гц

±0,3

1 кГц

±0,14

10 кГц

±0,14

100 кГц

±0,14

1 МГц

±0,2

100 Ом

Rs

50 Гц

±0,23

1 кГц

±0,10

10 кГц

±0,10

100 кГц

±0,10

1 МГц

±0,14

1 кОм

Rp

50 Гц

±0,22

1 кГц

±0,10

10 кГц

±0,10

100 кГц

±0,10

1 МГц

±0,14

10 МГц

±1,25

10 кОм

Rp

50 Гц

±0,23

1 кГц

±0,10

10 кГц

±0,10

100 кГц

±0,10

1 МГц

±0,17

10 МГц

±1,52

100 кОм

Rp

50 Гц

±0,27

1 кГц

±0,12

10 кГц

±0,12

100 кГц

±0,13

1 МГц

±0,44

1 МОм

Rp

50 Гц

±0,72

1 кГц

±0,35

10 кГц

±0,35

Rp

100 кГц

±0,40

1 МГц

±3,14

Индуктивность (0,1 мкГн -10 Гн)

0,1 мкГн

Ls

1 МГц*

±0,86

10 МГц*

±1,65

30 МГц*

±4,0

0,2мкГн

Ls

1 МГц*

±0,49

10 МГц*

±1,4

30 МГц*

±3,8

0,5 мкГн

Ls

1 МГц*

±0,3

10 МГц*

±1,3

30 МГц*

±3,7

1 мкГн

Ls

10 кГц

±7,3

100 кГц

±0,8

1 МГц

±0,2

10 МГц*

±1,1

ЮмкГн

Ls

1 кГц

±7,3

10 кГц

±0,8

100 кГц

±0,17

1 МГц

±0,15

100мкГн

Ls

1 кГц

±0,8

10 кГц

±0,17

100 кГц

±0,10

1 МГц

±0,14

1 мГн

Ls

1 кГц

±0,17

10 кГц

±0,10

100 кГц

±0,10

10 мГн

Ls

1 кГц

±0,10

10 кГц

±0,10

100 кГц

±0,10

100 мГн

Ls

1 кГц

±0,10

10 кГц

±0,10

1 Гн

Ls

100 Гц

±0,12

1 кГц

±0,10

10 Гн

Ls

100 Гц

±0,12

1 кГц

±0,11

Емкость (10 пФ -100 мкФ)

10 пФ

Cp

1 кГц

±4,08

10 кГц

±0,5

100 кГц

±0,14

1 МГц

±0,19

100 пФ

Cp

1 кГц

±0,49

10 кГц

±0,14

100 кГц

±0,10

1 МГц

±0,15

Cs

10 МГц*

±1,0

30 МГц*

±3,15

200 пФ

Ср

100 кГц*

±0,08

Cs

1 МГц*

±0,10

10 МГц*

±1,03

30 МГц*

±3,3

300 пФ

Ср

100 кГц*

±0,08

Cs

1 МГц*

±0,10

10 МГц*

±1,05

30 МГц*

±3,4

500 пФ

Ср

100 кГц*

±0,08

Cs

1 МГц*

±0,10

10 МГц*

±1,08

30 МГц*

±3,7

1 нФ

Ср

50 Гц

±1,81

1 кГц

±0,13

10 кГц

±0,10

100 кГц

±0,10

Cs

1 МГц

±0,14

10 МГц

±1,4

10 нФ

Ср

50 Гц

±0,38

1 кГц

±0,10

10 кГц

±0,10

Cs

100 кГц

±0,10

1 МГц

±0,12

100 нФ

Ср

50 Гц

±0,24

1 кГц

±0,10

Cs

10 кГц

±0,10

100 кГц

±0,13

1 мкФ

Ср

50 Гц

±0,22

Cs

1 кГц

±0,10

10 кГц

±0,12

100 кГц

±0,38

10 мкФ

Cs

50 Гц

±0,22

1 кГц

±0,12

10 кГц

±0,38

100 мкФ

Cs

50 Гц

±0,25

1 кГц

±0,38

Примечание: Допускаемая погрешность рассчитана для следующих условий: уровень тест-сигнала 1 В, скорость измерения 5 (Long), длина измерительного кабеля 1 м за исключением строчек, отмеченных «*». В строчках, отмеченных «*» допускаемая погрешность рассчитана для следующих условий: уровень тест-сигнала 1 В, скорость измерения 5 (Long), без измерительного кабеля (0 м).

Таблица АЗ

Номинальное значение тангенса угла потерь, Ю'4

Номинальное значение емкости

Частота, кГц

Погрешность измерений, 10-4

Фактическая

Допускаемая

Тангенс угла потерь (ЫО"3 -1)

10

10 нФ

1

±10

10

±10

100

±10

1 мкФ

0,05

±22

1

±10

10

±12

100

10 нФ

1

±10

10

±10

100

±10

1 мкФ

0,05

±22

1

±10

10

±12

103

10 нФ

1

±10

10

±10

100

±10

1 мкФ

0,05

±22

1

±10

10

±12

ю4

10 нФ

1

±10

10

±10

100

±10

1 мкФ

0,05

±22

1

±10

10

±12

Примечание: Допускаемая погрешность рассчитана для следующих условий: уровень тест-сигнала 1 В, скорость измерения 5 (Long), длина измерительного кабеля 1 м.

На основании результатов поверки выдано свидетельство о поверке №_________от_______г.

Поверку провел___

Ф.И.О.                  подпись           дата

Приложение Б

Расчет пределов допускаемой погрешности анализаторов импеданса прецизионных серии 6630

Таблица Б1 - Пределы допускаемой погрешности анализаторов

Наименование характеристики

Значение характеристики

Пределы допускаемой относительной основной погрешности измерений (АД% noZ, Y;

по L, С, X, В (при Dx < 0,1); по R (при Dx > 10, Qx < 0,1)

± [аь'+(z; /|z, i+г; ■ |z, D- ioo] ■ к;

Пределы допускаемой абсолютной погрешности измерений (0е) по 0, радиан

±Ae/100

Пределы допускаемой относительной погрешности измерений (3) по L, С, X, В (при Dx > 0,1), %

±A,J1 + Dl

Пределы допускаемой относительной погрешности измерений (8Л) по R, % при 0,1 < Dx < 10,

(10 >£>0,1);

SR,~±A,^ + D2JD,

D^A,/100^ + D2x

приРх<0,1 (Qx> 10)

№,=±A,!D^ airA<

p DxTAe/100

Пределы допускаемой относительной погрешности измерений (8G) по G, % приРх>0,1 при Dx < 0,1

±a,-7i+d1!/d, ±A./D,

Пределы допускаемой абсолютной погрешности измерений (AD) по D приРх<0,1 при 0,1 <DX< 1

±Ae/100

±Ae(l + Dx)/100

Пределы допускаемой абсолютной погрешности измерений (А0 по Q (если Qx'Dx < 1):

при Qx> 10, (Dx<0,l)

при Qx< 10, (Dx> 0,1)

Ae=±fe д/1оф(1те, д /iocj

• А (1+А)/10ф(1та • A (i+oJ/100

Примечание:

Dx - измеренное значение тангенса угла потерь; Qx - измеренное значение добротности; Zx измеренное значение полного сопротивления.

Значения коэффициентов Ab, Zs, Yo, Kt, указаны в таблице 3.

Для значений R<100 Ом и С<100 пФ при частотах > 10 МГц погрешность не нормируется.

Таблица Б2 - Значения коэффициентов

Наименование коэффициента

Дополнительные условия (устанавливаемый режим)

Значение коэффициента

основной

дополнительный

Ab' = Ab + Avac + Abw+Abl

Ab'

Ab,%

10Гц<Г<133Гц

100/F0,l

133 Гц <F< 750 кГц

0,075

750 кГц <F< 30 МГц

0,1-Fm

Avac, %

VaolB

(Vac -1)2- 0,02+0,01 Fm

Vac<lB

(l/Vac-l)0,02

Abw, %

скорость измерения «5»

0

скорость измерения «4» F< 50 кГц,

F >50 кГц

о о S8

скорость измерения «3» F< 50 кГц,

Г>50кГц

0,2

0,1

скорость измерения «2» F < 50 кГц,

Г>50кГц

О О

скорость измерения «1» Г<50кГц,

F> 50 кГц

0,8

0,4

Abl,%

длина кабеля «0 м»

0 0,02+0,0 l'Fm 0,02+0,02Fm 0,02+0,03'Fm

длина кабеля «0,5 м»

длина кабеля «1 м»

длина кабеля «2 м»

Zs — (Zs ■ Kvas ■ Kbw)+Zsl

Zs'

Zs, Ом

10Гц<Г<100Гц

100/F'2,5'10'3

100Гц<Г<1МГц

2,5-10’3

1 MTn<F<30MTn

Fm'2,510-3

Zsl, Ом

длина кабеля «0 м»

0

длина кабеля «0,5 м», «1 м», «2 м»

при 10 Гц < F < 100 Гц при 100 Гц <F< 30 МГц

IOO/F'210'3

210-3

Kvac

Vac> 1 В

(Voc-1)2+1

(1/Vac-l)' 0,1+1

Vac<lB

Kbw

скорость измерения «5»

1

скорость измерения «4»

скорость измерения «3» F< 1 МГц,

F> 1 МГц

  • 3

  • 4

скорость измерения «2» F< 1 МГц,

F> 1 МГц

  • 4

  • 5

скорость измерения «1» F<lMTn,

F> 1 МГц

6

10

Yo' = (Yo-Kvac • Kbw)+Yol

Yo'

Yo, См

10 Гц <F< 100 Гц

100/F-2.5-10’9

2,5-10'9 Fm-25'IO9

100 Гц <F< 100 кГц

100 кГц <F< 30 МГц

Yol, См

длина кабеля «0 м»

0 Fm- 2,510'Fm-5-10'Fm-10- 10'9

длина кабеля «0,5 м»

длина кабеля «1 м»

длина кабеля «2 м»

К,

от 18 °C до 28 °C включ.

1

от 8 °C до 18 °C;

св. 28 °C до 38 °C включ.

4

Примечание: Vac - уровень тест-сигнала в вольтах, F - измерительная частота в герцах, Fm - измерительная частота в мегагерцах.

100МИ

LOOmH

IOOuH

ЮОпН

015%

LOW

w

таг

67%

tf»ped*rc» fftwftwmwnaccatacy - 2016/9/2?

с.$%

Ж

5%

Хб%

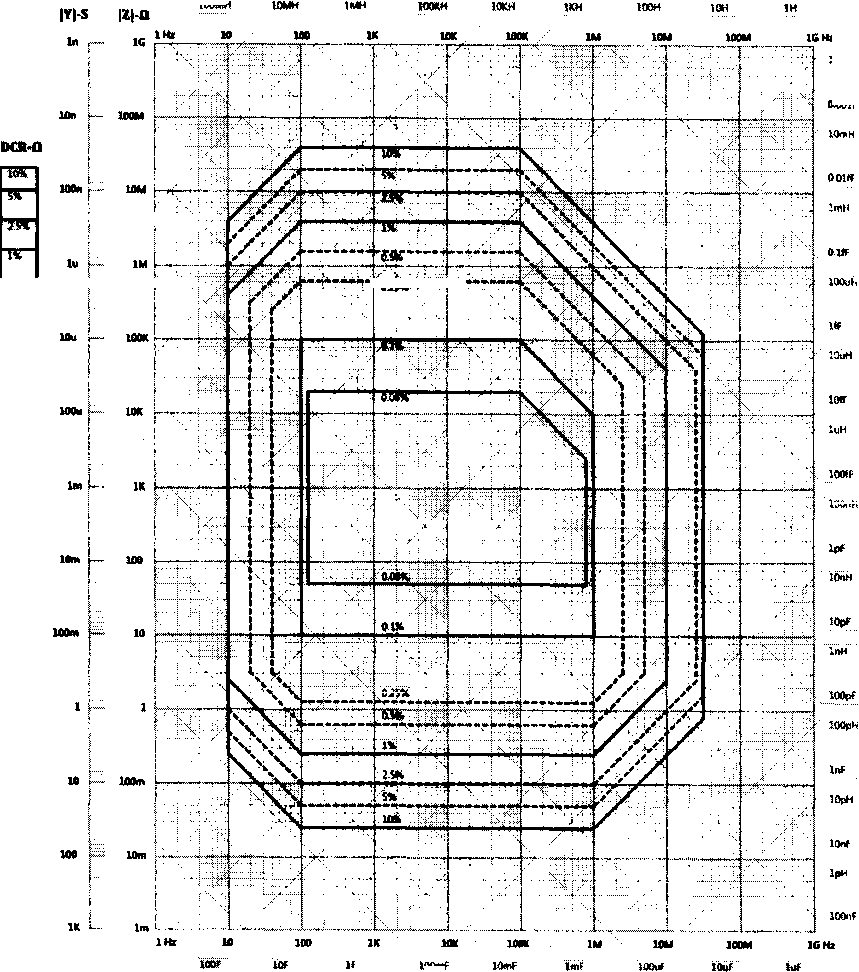

’исунок Б1 - Пределы допускаемой погрешности при использовании контактирующего устройства без измерительного кабеля, уровень тест-сигнала 1 В, скорость измерения 4 (Slow), калибровки Орел и Short проведены

Пример расчета допускаемой погрешности

Пример расчета допускаемой погрешности (на примере значения электрического сопротивления Zx = 10 кОм при частоте F= 1 кГц с использованием измерительного кабеля длиной 1 м). Уровень тест-сигнала (Vac) = 1 В, скорость измерения - 5 (Long).

Б.1 Пределы допускаемой относительной основной погрешности измерений (Ае),

К.

(1)

Б.2 Коэффициент АЬ’ составляет, %:

Ab' = Ab + Avac + Abw + Abl

(2)

(3)

Ab (для 1 кГц) = 0,075

Avac (для 1В)= (l/Voc-l)-0,02=(l/14)-0,02= 0

Abw (для скорости измерения 5) = 0

АЫ (для длины кабеля 1 м) = 0,02+0,02-Fm =0,02+0,02-0,001[МГц] = 0,02002

При подставлении значений коэффициентов в формулу (2) получаем:

АЬ’ = 0,075+0+0+0,02002 = 0,09502

Б.З Коэффициент Zs’ составляет, Ом:

Zs' = (Zs • Kvas ■ Kbw)+Zsl

2й(для 1 кГц) = 2,5-10'3

Kvac (для 1 В) = (1/Уос-1)-0,1+1 = (1/1-1)-0,1+1 = 1

КЬм(для скорости измерения 5) = 1

Zsl (для длины кабеля 1 м) = 2-10’3

При подставлении значений коэффициентов в формулу (3) получаем:

Zs = (2,5-103- 1-D+210-3 = 4,5 W3

Б.4 Коэффициент Yo' составляет, См:

(4)

Yo (для 1 кГц) = 2,5-Ю9

Kvac (для 1 В) = (1/Уас-1)-0,1+1 = (1/14)0,1+1 = 1

Kbw (для скорости измерения 5) = 1

Yol = Fm-5-IO’9 = 0,001 [МГц]- 5-IO9 = 5-IO12

При подставлении значений коэффициентов в формулу (4) получаем:

Yo’ = (2^10-911)+ 540-“ = 2,50540-’

Б.5 Коэффициент Kt (для условий испытаний (20±1 )°С) = 1

Б.6 При подставлении значений коэффициентов в формулу (1) получаем:

Ае = ±[0,09502+ (4£40г3/|10403| + 2,50510-’|10103!) 100] 1 =±0,098 » ±0,1 %

16

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
