СОГЛАСОВАНО

Президент Открытого акционерного

УТВЕРЖДАЮ

Генеральный директор «мцэ»

А.В. Федоров ° 1     2016 г.

ИНСТРУКЦИЯ

УСТРОЙСТВА СБОРА И ПЕРЕДАЧИ ДАННЫХ

МЕТОДИКА ПОВЕРКИ

МЦКЛ.0197.МП

л р GH917-16

г. Москва

2016 г.

Настоящая методика поверки распространяется на устройства сбора и передачи данных (далее - УСПД), изготовленных открытым акционерным обществом «Телеофис» (ОАО «Телеофис»), г. Москва.

Методика поверки устанавливает методы и средства первичной (при вводе в эксплуатацию и/или после ремонта) и периодической поверок.

Интервал между поверками - четыре года.

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены операции, приведенные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта документа по поверке

Проведение операций при

первичной поверке

периодической поверке

I Внешний осмотр

7.1

+

+

2 Опробование

7.3

+

+

3 Определение метрологических характеристик (MX)

7.4

+

+

4 Оформление результатов поверки

8

+

+

  • 1.2 Поверка прекращается при получении отрицательных результатов при проведении хотя бы по одной из операций поверки, приведенных в таблице 1, и оформляются результаты поверки в соответствии с разделом 8.

2 Средства поверки
  • 2.1 Перечень эталонов, средств измерений (СИ) и вспомогательного оборудования, применяемых при проведении поверки:

  • - генератор импульсов Г5-100 (регистрационный № 32402-06);

  • - частотомер электронно-счетный 43-88 (регистрационный № 40929-09);

  • - секундомер электронный СЧЕТ-1 М (регистрационный № 40929-09);

  • - кабель для подключения УСПД к персональному компьютеру (ПК);

  • - программное обеспечение TELEOFIS RTU Configuration Tool, номер версии-не ниже 1.0.4;

  • - программное обеспечение Java Runtime Environment, номер версии - не ниже 1.7.

  • 2.2 Допускается применение других средств измерений и оборудования, не приведенных в 2.1 но обеспечивающих определение метрологических характеристик поверяемого средства измерения с требуемой точностью.

  • 2.3 Все средства измерений (рабочие эталоны) должны быть поверены в установленном порядке.

3 Требования к квалификации поверителей
  • 3.1 К выполнению поверки допускают лиц, достигших 18 лет, прошедших обучение и проверку знаний требований охраны труда в соответствии с ГОСТ 12.0.004-90, изучивших настоящую методику поверки, эксплуатационные документы на УСПД, средства поверки и прошедшие инструктаж по технике безопасности.

4 Требования безопасности
  • 4.1 При подготовке и проведении поверки необходимо соблюдать требования безопасности, установленные в нормативно-методической документации, и эксплуатационных документах на применяемые средства поверки.

5 Условия поверки
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - диапазон температуры окружающей среды                             (20 ± 5) °C;

  • - относительная влажность, не более                                          70 %;

  • - диапазон атмосферного давления                                от 84 до 106 кПа.

  • - отсутствие внешних электрических и магнитных полей, кроме геомагнитного.

  • - отсутствие механической вибрации, тряски и ударов, влияющих на работу УСПД.

6 Подготовка к поверке
  • 6.1 Проверить наличие действующих свидетельств о поверке на средства поверки и оборудование.

  • 6.2 Проверить работоспособность средств поверки.

  • 6.3 Проверить соответствие условий проведения условиям поверки.

  • 6.4 УСПД, средства поверки и вспомогательное оборудование готовится к работе в соответствии с эксплуатационными документами на них.

  • 6.5 Подключить УСПД к ПК в соответствии со схемой, приведенной в эксплуатационных документах на УСПД.

7 Проведение поверки и обработка результатов
  • 7.1 Внешний осмотр

    • 7.1.1 При внешнем осмотре должно быть установлено:

  • - правильность оформления отметок о поверке и ремонте;

  • - наличие пломб предприятия-изготовителя;

  • - отсутствие механических и других повреждений и дефектов, препятствующих проведению поверки.

  • 7.1.2 После проведения внешнего осмотра произвести замену встроенного источника постоянного тока в соответствии с порядком, изложенным в эксплуатационных документах на УСПД.

  • 7.2 Опробование

  • 7.2.1.1 При опробовании устанавливают работоспособность УСПД и готовность к проведению измерений, при этом проверяют:

  • - соблюдение требований безопасности и условий проведения поверки;

  • - функционирование УСПД.

  • 7.2.2 Проверка идентификационных данных программного обеспечения (ПО)

  • 7.2.2.1 Проверку идентификационных данных ПО производить путем сличения идентификационных данных ПО, отображаемых в диалоговом окне ПО TELEOFIS RTU Configuration Tool с идентификационными данными ПО, указанными в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ВАТ

Номер версии (идентификационный номер) ПО, не ниже

ВАТО 1.00.0015

Цифровой идентификатор ПО

* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

  • 7.2.2.2 Отображение номера версии ПО, производится в соответствии с порядком, указанным в эксплуатационных документах на УСПД.

  • 7.2.2.3 Результаты проверки считаются положительными, если номер версии ПО, отображаемого в диалоговом окне ПО TELEOFIS RTU Configuration Tool, соответствует указанным в таблице 1.

  • 7.3 Определение MX

    • 7.3.1 Определение абсолютной погрешности измерения текущего времени

      • 7.3.1.1 Вывести на экран ПК показания текущего времени в соответствии эксплуатационным документом на УСПД. В момент смены значения младшего разряда запустить секундомер. По истечению не менее 86400 с (24 ч) в момент смены на экране ПК показания текущего времени УСПД значения младшего разряда остановить секундомер.

      • 7.3.1.2 Абсолютная погрешность измерения текущего времени, определяется по формуле

Дт=Тиэ,                                                       (1)

где Ти - интервал времени, измеренный УСПД, с;

Тэ - интервал времени, измеренный секундомером, с.

  • 7.3.1.3 Абсолютная погрешность измерения текущего времени не должна превышать пределов допускаемой абсолютной погрешности измерения времени ± 5 с/сут.

  • 7.3.2 Определение приведенной погрешности преобразования (счет количества импульсов)

    • 7.3.2.1 К импульсным входам УСПД и частотомеру подключить генератор импульсов.

    • 7.3.2.2 Вывести на экран ПК отображение количества импульсов в соответствии эксплуатационным документом на УСПД.

    • 7.3.2.3 Зарегистрировать показания УСПД.

    • 7.3.2.4 Установить параметры импульсов, в соответствии с параметрами, указанными в эксплуатационном документе на УСПД.

    • 7.3.2.5 Подать на соответствующий импульсный вход УСПД с помощью генератора не менее 10000 импульсов.

    • 7.3.2.6 Приведенную погрешность преобразования (счет количества импульсов) определяют по формуле

«»ип =        • 100 %.                                                         (2)

“э

где Ди - количество импульсов, поданных на УСПД определяют по формуле

д«= NK - N„,                                                                (3)

где NK - количество импульсов по показаниям УСПД после подачи импульсов, имп;

NH - количество импульсов по показаниям УСПД до подачи импульсов, имп.

Дэ - количество импульсов по показаниям частотомера, имп.

  • 7.3.2.7 Приведенная погрешность преобразования (счета количества импульсов) не должна превышать пределы допускаемой приведенной погрешности преобразования (счета количества импульсов) на каждые 10000 импульсов ± 0,01 %.

8 Оформление результатов поверки
  • 8.1 Результаты поверки оформляют протоколами произвольной формы.

  • 8.2 При положительных результатах поверки оформляют свидетельство о поверке в установленном порядке и делают соответствующую запись в эксплуатационных документах на УСПД.

  • 8.3 Знак поверки наносится на свидетельство о поверке УСПД.

  • 8.4 В целях предотвращения доступа к узлам регулировки и (или) элементам конструкции производят пломбировку УСПД. Схема пломбировки УСПД представлена на рисунках 1-3.

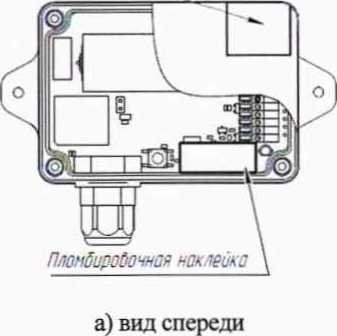

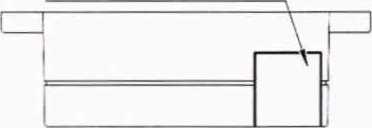

Рисунок 1 - Схема пломбировки УСГЩ модификации TELEOF1S RTU102

Пломбиробочная наклейка

б) вид снизу

Пломбиробочная наклейка

-

с

Пломбировочная наклейка

п

1

II

II

а) вид спереди

б) вид сверху

Рисунок 2 - Схема пломбировки УСПД модификации TELEOFIS RTU102m

Пломборобочноя нак лейка

а) вид спереди

.                    y.-.j

\©__А ■

б) вид сзади

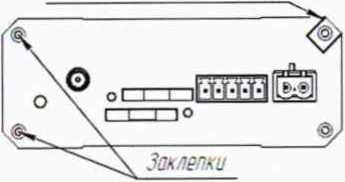

Рисунок 3 - Схема пломбировки УСПД модификации TELEOFIS RTU602

  • 8.5 При отрицательных результатах поверки УСПД к применению не допускают, свидетельство о поверке аннулируют и выписывают извещение о непригодности к применению в установленном порядке.

Ведущий инженер по метрологии ЗАО КИП «МЦЭ»

М.О. Припутнев
