Методика поверки «Установки автоматизированного измерения геометрических параметров листового проката "GEOMETRIX-PL"» (МП 014.Д4-21 )

Методика поверки

Тип документа

Установки автоматизированного измерения геометрических параметров листового проката "GEOMETRIX-PL"

Наименование

МП 014.Д4-21

Обозначение документа

ФГУП "ВНИИОФИ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



СОГЛАСОВАНО

Заместитель директора по инновациям

ФГУП «ВНИИОФИ»

Государственная система обеспечения единства измерений Установки автоматизированного измерения геометрических параметров листового проката «GEOMETRIX-PL» Методика поверки МП 014.Д4-21

Главный метролог фгуп «вЯдаоФи»

(у у С.Н. Негода « 3l>> /              2021 г.

Главный научный сотрудник ИИОФИ»

«

В.Н. Крутиков 2021 г.

Москва 2021 г.

Содержание

ПРИЛОЖЕНИЕ А

1 Общие положения
  • 1.1 Настоящая методика распространяется на установки автоматизированного измерения геометрических параметров листового проката «GEOMETRIX-PL» (далее по тексту - установки), предназначенные для измерений геометрических параметров листового проката (отклонений от плоскостности, ширины, серповидности) в технологическом потоке и устанавливает методы и средства их первичной и периодических поверок. По итогам проведения поверки должна обеспечиваться прослеживаемость к ГЭТ 2-2010. Поверка установок выполняется методом прямых измерений.

  • 1.2 Интервал между поверками - 1 год.

  • 1.3 Метрологические характеристики установок указаны в таблице 1.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений отклонений от плоскостности, мм/м

от 1.1 до 50.0

Пределы допускаемой абсолютной погрешности измерений отклонений от плоскостности, мм/м

±1,0

Диапазон измерений серповидности, мм/м

от 1,0 до 50,0

Пределы допускаемой абсолютной погрешности измерений серповидности листового проката, мм/м

±0,5

Диапазон измерений ширины листового проката, мм

от 1500.0 до 2600.0

Пределы допускаемой абсолютной погрешности измерений ширины листового проката, мм

±0,5

2 Перечень операций поверки средства измерений
  • 2.1 При проведении первичной и периодической поверок должны выполняться операции, указанные в таблице 2.

Таблица 2 - Операции первичной и периодической поверок

Наименование операций

Номер пункта методики

Проведение операции при первичной поверке

Проведение операции при периодической поверке

Внешний осмотр средства измерений

7.1

да

да

Подготовка к поверке и опробование средства измерений

7.2

да

да

Проверка программного обеспечения средства измерений

7.3

да

да

Определение метрологических характеристик средства измерений

7.4

Определение диапазона и абсолютной погрешности измерений отклонений от плоскостности

7.4.1

да

да

Определение диапазона и абсолютной погрешности измерений серповидности листового проката

7.4.2

да

да

Определение диапазона и абсолютной погрешности измерений ширины листового проката

7.4.3

да

да

  • 2.2 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

  • 2.3 Поверка установки прекращается в случае получения отрицательного результата при проведении хотя бы одной из операций, а установку признают не прошедшей поверку.

3 Требования к условиям проведения поверки
  • 3.1 При проведении поверки должны соблюдаться следующие требования:

  • • температура окружающего воздуха, °C:                    (20 ± 1);

  • • относительная влажность воздуха, %, не более             80;

  • • атмосферное давление, кПа                                (100 ± 4);

  • • напряжение сети переменного тока, В                     (220 ± 10 %);

  • • частота сети переменного тока, Гц                         (50 ± 2 %).

4 Требования к специалистам, осуществляющим поверку
  • 4.1 К проведению поверки допускаются лица:

  • - изучившие настоящую методику и руководства по эксплуатации установки и средств поверки;

  • - прошедшие обучение на право проведения поверки по требуемому виду измерений.

5 Метрологические и технические требования к средствам поверки
  • 5.1 При проведении поверки применяются средства, указанные в таблице 3.

  • 5.2 Средства поверки должны быть аттестованы (поверены) в установленном порядке.

  • 5.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой установки с требуемой точностью.

    Таблица 3 - Метрологические и технические требования к средствам поверки

    Операция поверки

    Средство поверки

    Метрологические и технические требования к средствам поверки

    Рекомендуемые типы средств поверки

    Пункты

    7.4.1, 7.4.2,

    7.4.3

    методики

    поверки

    Меры длины концевые плоскопараллельные в ранге рабочего эталона 3 разряда согласно ГПС, утверждённой приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.

    № 2840

    Длины мер от 0,5 до 100,0 мм

    Класс точности 2 в соответствии с ГОСТ 9038-90

    Меры длины концевые плоскопараллельные до 100 мм. Набор №1 (далее - концевые меры из набора №1) (per. № 38376-13).

    Пункты

    7.4.1, 7.4.2

    методики

    поверки

    Линейки поверочные в ранге рабочего эталона 3 разряда согласно ГПС, утверждённой приказом

    Длина 1 м;

    Класс точности 2

    Линейка поверочная ШД, типоразмер ШД-1000 (далее -линейка поверочная) (per. №3617-00)

Федерального агентства по техническому регулированию и метрологии от 28 мая 2018 г. № 1045

Пункт 7.4.3 методики поверки

Меры длины концевые плоскопараллельные в ранге рабочего эталона 3 разряда согласно ГПС, утверждённой приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.

№ 2840

Длины мер от 50 до 500 мм.

Класс точности 2 в соответствии с ГОСТ 9038-90 и разряд 3 по ГОСТ Р 8.763-2011

Набор мер длины концевых плоскопараллельных.

Набор №8 (далее -концевые меры из набора №8) (per. № 37335-08)

Вспомогательное оборудование

Определение условий проведения поверки

Средство измерений температуры

Измерение температуры окружающего воздуха в диапазоне от +10 до + 30 °C А = ±0,2 °C

Измеритель параметров микроклимата «Метеоскоп», (per. № 32014-06)

Средство измерений влажности

Измерение влажности окружающего воздуха в диапазоне от 30 до 90 %

А = ±3 %

Средство измерений атмосферного давления

Измерение абсолютного атмосферного давления в диапазоне от 80 до 110 кПа, А = ±0,13 кПа

Средство измерений напряжения переменного тока

Измерение напряжения переменного тока в диапазоне от 100 до 500 В. Пределы допускаемой абсолютной погрешности измерений ±(0,01 • иизм + 5 е.м.р.), где июм - измеренное значение напряжения переменного тока

Мультиметр цифровой U1241 В. (per. №41432-10)

1

Средство измерений частоты переменного тока

Измерение частоты переменного тока в диапазоне от 40 до 60 Гц. Пределы допускаемой абсолютной погрешности измерений ±(0.0003 • fH3M + 3 е.м.р.), где fH3M - измеренное значение частоты переменного тока.

________I

5

6 Требования (условия) по обеспечению безопасности проведения поверки
  • 6.1 Работа с установкой и средствами поверки должна проводиться согласно требованиям безопасности, указанным в их нормативно-технической и эксплуатационной документации.

  • 6.2 При проведении поверки следует соблюдать требования, установленные ГОСТ Р 12.1.031-2010. ГОСТ 12.1.040-83.

  • 6.3 При выполнении измерений должны соблюдаться требования, указанные в Приказе Министерства труда и социальной защиты РФ от 15.12.2020 N 903Н «Об утверждении правил по охране труда при эксплуатации электроустановок».

  • 6.4 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

  • 7 Проведение поверки

7.1 Внешний осмотр средства измерений
  • 7.1.1 Внешним осмотром установки должно быть установлено:

  • - соответствие комплектности установки требованиям руководства по эксплуатации (далее - РЭ);

  • - отсутствие явных механических повреждений, влияющих на работоспособность установки;

  • - исправность органов управления, а также элементов индикации и коммутации;

  • - наличие маркировки установки в соответствии с РЭ.

  • 7.1.2 Установка считается прошедшей операцию поверки с положительным результатом, если она соответствует требованиям, приведенным в пункте 7.1.1.

7.2 Подготовка к поверке и опробование средства измерений
  • 7.2.1 Если установка и средства поверки до начала измерений находились в климатических условиях, отличающихся от указанных в пункте 3.1. то их выдерживают при этих условиях не менее часа, или времени, указанного в эксплуатационной документации.

  • 7.2.2 Подготовить установку и средства поверки к работе в соответствии с их РЭ.

  • 7.2.3 Запустить на посту оператора установки исполняемый файл «E-Scan GT.exe» из соответствующей директории или через ярлык на рабочем столе. После запуска программного обеспечения откроется основное окно, как показано на рисунке 1.

  • 7.2.4 Проверить, что датчики подключены и с ними установлена связь. В панели состояния для поля «Датчики» будет указано значение «Подключены».

CS E-ScsnGTv1.0 build 86 2S.C52020-     □ X

Файл      вид      Параметры                                                                                            Showfog

Готов Статика С-Скан А-С

Рисунок 1 - Основное окно программного обеспечения

Координата Частота кадров Контроль Датчики

ОФ» ь

ым         в сек Ожидание Подключены

  • 7.2.5 Открыть окно «А-скан» по нажатию на соответствующую кнопку или через меню «Вид -> А-скан».

  • 7.2.6 Выполнить калибровку и проверку калибровки установки в соответствии с РЭ.

  • 7.2.7 В поле «Ход выполнения» будет отображаться текущий статус процесса калибровки и результат ее проверки.

  • 7.2.8 Установка считается прошедшей операцию поверки с положительным результатом, если все процедуры пройдены успешно.

7.3 Проверка программного обеспечения
  • 7.3.1 В заголовке основного окна программного обеспечения прочитать идентификационное наименование и номер версии ПО (рисунок 1).

  • 7.3.2 Проверить идентификационные данные ПО на соответствие значениям, приведенным в таблице 4.

Таблица 4 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

E-Scan GT

Номер версии (идентификационный номер) ПО

0.1 и выше

Цифровой идентификатор ПО

-

  • 7.3.3 Установка считается прошедшей операцию поверки с положительным результатом, если идентификационные данные ПО соответствуют значениям, приведенным в таблице 4.

  • 7.4 Определение метрологических характеристик средства измерений

7.4.1 Определение диапазона и абсолютной погрешности измерений отклонений от плоскостности
  • 7.4.1.1 Определение диапазона и абсолютной погрешности измерений отклонений от плоскостности проводят для каждого оптического триангуляционного 2D сканера (далее -датчик), входящего в состав установки, с помощью концевых мер из набора № 1 с номинальными значениями 1,1; 10,0; 30,0 и 50,0 мм.

  • 7.4.1.2 В исходном состоянии установка включена и находится в статическом режиме измерений.

  • 7.4.1.3 В рабочую зону датчика установить линейку поверочную.

  • 7.4.1.4 В центр рабочей поверхности линейки поверочной вдоль луча датчика установить концевую меру из набора № 1 с номинальным значением 1,1 мм, как показано на рисунке 2.

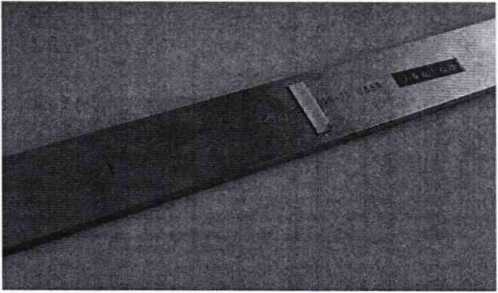

Рисунок 2 - Установка концевой меры на рабочую поверхность линейки поверочной

  • 7.4.1.5 Имитируя с помощью концевых мер из набора № 1 значения отклонений от плоскостности, установить по краям на рабочую поверхность линейки поверочной вдоль луча датчика еще две концевые меры из набора № 1 с номинальными значениями меньше

  • 1,1 мм, как показано на рисунке 3.

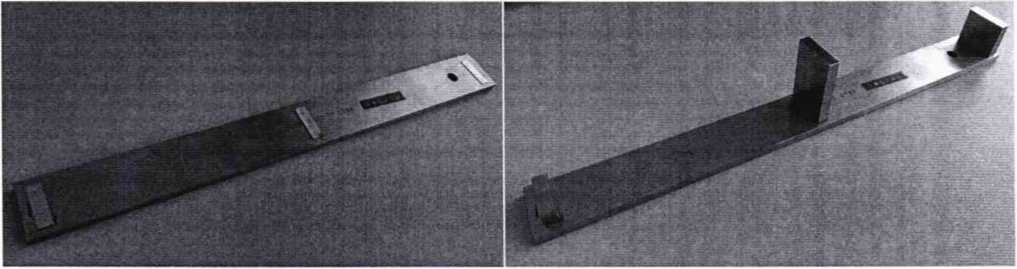

    Рисунок 3 - Установка концевых мер на рабочую поверхность линейки поверочной

  • 7.4.1.6 Выполнить на установке измерение отклонений от плоскостности с номинальным значением 1,1 мм (измерение расстояния от рабочей поверхности линейки поверочной до рабочей поверхности концевой меры из набора № 1). Выполнить не менее трех измерений следующим образом:

- выполнить операцию «Калибровка» установки для измерений отклонений от плоскостности (рисунок 4) в соответствии с руководством по эксплуатации установки;

©

Готов

Файл

4 Статика!

С-Скан

Режим контроля Пр

Вид      Параметрь

Локализация * Эмуляция прогона С-Скан

А-Скан

Калибровка

Панель настроек

Рисунок 4 - Окно «Вид»

  • - Убедитесь, что датчики подключены и с ними установлена связь. В панели состояния для поля «Датчики» будет указано значение «Подключены».

  • - Выполнить измерение концевой меры под датчиком № 1 в статическом режиме.

  • 7.4.1.7 Меняя местами концевые меры из набора № 1, выполнить на установке измерение отклонений от плоскостности с номинальным значением 1,1 мм, устанавливая концевую меру из набора № 1 с номинальным значением 1,1 мм в начало и конец линейки поверочной. Выполнить не менее трех измерений в соответствии с пунктом 7.4.1.6.

  • 7.4.1.8 Выполнить пункты 7.4.1.3 - 7.4.1.7, имитируя с помощью концевых мер из набора № 1 значения отклонений от плоскостности 10,0; 30,0 и 50,0 мм, устанавливая их поочередно по краям и в центр линейки поверочной.

  • 7.4.1.9 Выполнить операции по пунктам 7.4.1.2 - 7.4.1.8 для каждого датчика, при этом изменяя точки измерений, фиксируя их в середине и по краям рабочей зоны каждого датчика.

  • 7.4.1.10 Произвести обработку результатов измерений в соответствии с пунктом 8.1.

7.4.2 Определение диапазона и абсолютной погрешности измерений серповидностн листового проката
  • 7.4.2.1 Определение диапазона и абсолютной погрешности измерений серповидностн листового проката проводят для каждого бокового датчика с помощью концевых мер из набора № 1 с номинальными значениями 1; 10; 20; 40 и 50 мм.

1А2.2 В исходном состоянии установка включена и находится в статическом режиме измерений.

  • 7.4.2.3 Для фиксации измеряемых концевых мер, в рабочую зону бокового датчика установить концевую меру из набора № 1 с номинальным значением 100 мм, как показано на рисунке 5.

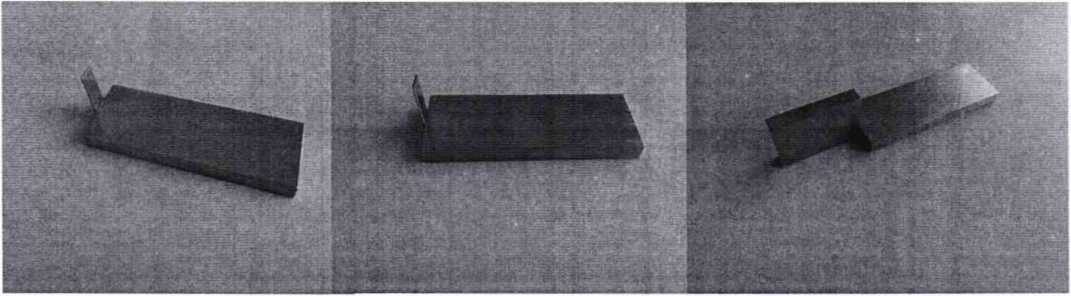

Рисунок 5 - Установка концевых мер из набора № 1 для измерений серповидности

листового проката

  • 7.4.2.4 Установить концевую меру из набора № 1 с номинальным значением 1 мм таким образом, чтобы её рабочая поверхность упиралась в рабочую поверхность концевой меры из набора № 1 с номинальным значением 100 мм, как показано на рисунке 5, и притереть их друг к другу.

  • 7.4.2.5 Выполнить на установке измерение длины концевой меры из набора № 1 с номинальным значением 1 мм (у, мм) параллельно оси сканирования.

  • 7.4.2.6 Выполнить не менее трех измерений в соответствии с пунктом 7.4.1.6.

  • 7.4.2.7 Прикладывая и убирая поверочную линейку с рабочей зоны каждого бокового датчика, выполнить измерения по пунктам 7.4.2.5 - 7.4.2.6 в начале, середине и в конце линейки поверочной, тем самым имитируя длину 1 м.

  • 7.4.2.8 Выполнить пункты 7.4.2.2 - 7.4.2.7, имитируя с помощью концевых мер из набора № 1 значения серповидности листового проката 10; 20; 40 и 50 мм/м.

  • 7.4.2.9 Выполнить операции по пунктам 7.4.2.2 - 7.4.2.7 для каждого бокового датчика.

  • 7.4.2.10 Произвести обработку результатов измерений в соответствии с пунктом 8.2.

7.4.3 Определение диапазона и абсолютной погрешности измерений ширины листового проката
  • 7.4.3.1 Определение диапазона и абсолютной погрешности измерений ширины листового проката проводят с помощью концевых мер из наборов № 1 и набора № 8.

  • 7.4.3.2 Набрать с помощью концевых мер из наборов номер 1 и 8 размер, соответствующий минимальной ширине листового проката 1500 мм. Концевые меры притереть друг к другу. Выложить их на лист проката перпендикулярно сканированию установки.

  • 7.4.3.3 Рассчитать действительное значение ширины листового проката путем сложения действительных значений длин концевых мер. используемых в пункте 7.4.3.2.

  • 7.4.3.4 Повторить процедуры по пунктам 7.4.3.2 - 7.4.3.3 еще два раза.

  • 7.4.3.5 Выполнить на установке измерение ширины листового проката, соответствующей ширине листового проката 1500 мм в соответствии с руководством по эксплуатации установки. Повторить измерения еще два раза.

  • 7.4.3.6 Выполнить пункты 7.4.3.2 - 7.4.3.5 для значений ширины листового проката 2050 и 2600 мм.

  • 7.4.3.7 Произвести обработку результатов измерений в соответствии с пунктом 8.3.

  • 8 Подтверждение соответствия средств измерений метрологическим требованиям

8.1 Расчет абсолютной погрешности измерений отклонений от плоскостности
  • 8.1.1 Результатом измерений отклонений от плоскостности (расстояния от рабочей поверхности линейки поверочной до рабочей поверхности концевой меры из набора № 1) по п. 7.4.1 является среднее арифметическое значение расстояния от рабочей поверхности линейки поверочной до рабочей поверхности концевой меры из набора № 1 (hicp, мм), рассчитываемое для каждой измеренной концевой меры из набора № 1 по формуле (1):

п

hlcl>=^-,                              (1)

п

где hj - значение j-ro измерения, мм;

п - количество измерений.

  • 8.1.2 Для каждой измеренной концевой меры из набора № 1 рассчитать абсолютную погрешность измерений отклонений от плоскостности ДН„ мм, по формуле (2):

ДН, = hicp - ha,.                                     (2)

где hlcp - среднее арифметическое значение z-oro расстояния от рабочей поверхности линейки поверочной до рабочей поверхности концевой меры из набора № 1, мм, измеренное установкой;

Лд, - действительное значение длины /-той концевой меры, мм, указанное в свидетельстве о поверки на концевые меры.

  • 8.1.3 Значение абсолютной погрешности измерений отклонений от плоскостности ДН/, мм, соответствует значению абсолютной погрешности ДН/, мм/м, так как установка проводит измерение расстояния от рабочей поверхности линейки поверочной до рабочей поверхности концевых мер из набора № 1 во всем диапазоне линейки поверочной.

  • 8.1.4 Установка считается прошедшей операцию поверки с положительным результатом по пункту 7.4.1, если диапазон и абсолютная погрешность измерений отклонений от плоскостности соответствуют данным, указанным в таблице 5.

Таблица 5 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений отклонений от плоскостности, мм/м

от 1,1 до 50,0

Пределы допускаемой абсолютной погрешности измерений отклонений от плоскостности, мм/м

±1,0

8.2 Расчет абсолютной погрешности измерений серповидности листового проката
  • 8.2.1 Результатом измерений установкой длины /-той концевой меры по пункту 7.4.2 является среднее арифметическое значение измеренной установкой длины /-той концевой меры (yicp, мм) (серповидности листового проката 1ср, мм/м)), рассчитываемое по формуле (1).

  • 8.2.2 Рассчитать абсолютную погрешность измерений длины концевой меры ДУ„ мм (серповидности листового проката ДУ/, мм/м) по формуле (3):

ДУi ~ Укр ~ ^ai'>                                     (3)

где у1ср - среднее арифметическое значение измеренной установкой длины /-той концевой меры, мм;

Игц. - действительное значение длины /-той концевой меры, мм, указанное в свидетельстве о поверки на концевые меры.

  • 8.2.3 Значение абсолютной погрешности измерений длины концевой меры ДУ„ мм, принять за значение абсолютной погрешности измерений серповидности листового проката

ДУ„ мм/м.

  • 8.2.4 Установка считается прошедшей операцию поверки с положительным результатом по пункту 7.4.2, если диапазон и абсолютная погрешность измерений серповидности листового проката соответствуют данным, указанным в таблице 6.

Таблица 6 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений серповидности, мм/м

от 1,0 до 50,0

Пределы допускаемой абсолютной погрешности измерений серповидности листового проката, мм/м

±0,5

8.3 Расчет абсолютной погрешности измерений ширины листового проката
  • 8.3.1 Результатом измерений ширины листового проката по пунктам 7.4.3.3 - 7.4.3.4 является среднее арифметическое значение измерений ширины листового проката, рассчитываемое по формуле (1).

  • 8.3.2 Результатом измерений ширины листового проката установкой по пункту 7.4.3.5 является среднее арифметическое значение измерений ширины листового проката, рассчитываемое по формуле (1).

  • 8.3.3 Рассчитать абсолютную погрешность измерений ширины листового проката по формуле (4):

ДХ, %icp ~ Хд/,                                       (4)

где xicp - среднее арифметическое значение измерений ширины листового проката, измеренное на установке, мм;

Хд, - действительное значение ширины листового проката, полученное в пункте 8.3.1.

  • 8.3.4 Установка считается прошедшей операцию поверки с положительным результатом по пункту 7.4.3, если диапазон и абсолютная погрешность измерений ширины листового проката соответствуют данным, указанным в таблице 7.

Таблица 7 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений ширины листового проката, мм

от 1500,0 до 2600,0

Пределы допускаемой абсолютной погрешности измерений ширины листового проката, мм

±0,5

  • 8.4 Установка считается прошедшей поверку с положительным результатом и допускается к применению, если все операции поверки пройдены с положительным результатом. В ином случае установка считается прошедшей поверку с отрицательным результатом и не допускается к применению.

9 Оформление результатов поверки
  • 9.1 Результаты поверки оформляются протоколом поверки. Рекомендуемая форма протокола поверки приведена в приложении А. Протокол может храниться на электронных носителях.

  • 9.2 При положительных результатах поверки по запросу заказчика может быть оформлено свидетельство о поверке в установленной форме.

  • 9.3 При отрицательных результатах поверки по запросу заказчика может быть оформлено извещение о непригодности в установленной форме с указанием причин непригодности.

  • 9.4 Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.

Разработчики:

Начальник отдела

ФГУП «ВНИИОФИ»

Инженер 2 категории

ФГУП «ВНИИОФИ»

И.А. Смирнова

ПРИЛОЖЕНИЕ А

(рекомендуемое)

ФОРМА ПРОТОКОЛА ПОВЕРКИ

ПРОТОКОЛ первичной/периодической поверки № от «_____»______________20__года

Средство измерений:_________________________________________________________________

Заводской номер:_____________________________________________________________________

Г од выпуска:_________________________________________________________________________

С остав:_________________________________________________________________________________________

Принадлежащее:_________________________________________________________________

Поверено в соответствии с методикой поверки:__________________________________________

При следующих значениях влияющих факторов:

Температура окружающей среды

Атмосферное давление

Относительная влажность

Напряжение переменного тока

Частота переменного тока

С применением эталонов:____________________________________________________________

Результаты поверки:

А. 1 Внешний осмотр______________________________________________________________

А.2 Проверка идентификации ПО_________________________________________________

А.З Опробование_______________________________________________________________

А.4 Результаты определения метрологических характеристик:

Метрологические характеристики

Номинальная величина / погрешность

Измеренное значение

Заключение:-________________________________________________________________________

С редсню ичмсрсннй ирииигь нрш одним (ши itenpin одним) для применения

Поверитель:

1 1<»пгтись

/ /

13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
