РЕСПУБЛИКА БЕЛАРУСЬ

ОАО «МНИЛИ»

ВОЛЬТМЕТР УНИВЕРСАЛЬНЫЙ

В7-77

МЕТОДИКА ПОВЕРКИ

ЕНГ

12

4.5 Определение основной погрешности при измерении сопротивления постоянному току (4.4.5)  ___________________

(соответствует, не соответствует)

Таблица А. 5

Предел измерения

Поверяемая точка

Образцовая мера

Пределы допускаемой основной погрешности, ед. мл. разряда, ±Д

допустимая

измеренная

200.00 Ом

010.00 Ом

Р4831

6

100.00 Ом

24

195.00 Ом

43

2.0000 кОм

0.1000 кОм

Р4831

6

1.0000 кОм

24

1.9500 кОм

43

20.000 кОм

01.000 кОм

Р4831

6

10.000 кОм

24

19.500 кОм

43

200.00 кОм

010.00 кОм

Р4831

6

100.00 кОм

24

190.00 кОм

Р4002

42

2.0000 МОм

0.1000 МОм

Р4002

9

1.0000 МОм

54

1.9500 МОм

102

20.00 МОм

01.00 МОм

Р4002

3

10.00 МОм

12

19.50 МОм

22

Результаты поверки

Поверитель

(подпись)

(расшифровка подписи)

Дата поверки

ВОЛЬТМЕТР УНИВЕРСАЛЬНЫЙ В 7-77

Методика поверки

УШ ЯИ.411182.031 МП МН, МП. 1154 -2002

Настоящая методика распространяется на вольтметр универсальный В7-77 (по тексту - вольтметр) ТУ РБ 100039847 033-2002 и устанавливает методы и средства первичной и периодической поверок.

Первичной поверке подлежат вольтметры, выпускаемые из производства и после ремонта. Периодической поверке подлежат вольтметры, находящиеся в эксплуатации и на хранении. Поверка должна проводиться в органах, аккредитованных в данном виде деятельности.

Межповерочный интервал - 12 мес.

  • 1 Операции и средства поверки

    • 1.1 При проведении поверки должны быть выполнены следующие операции и

применены средства поверки с характеристиками, указанными в таблице 1.1. Таблица 1.1

Наименование операции

Номер пункта МП

Рекомендуемое средство поверки (наименование, тип), основные метрологические характеристики

Обязательность проведения операции при

первичной поверке

эксплуатации и хранении

Внешний осмотр

4.1

-

Да

Да

Проверка электрической прочности изоляции

4.2

Установка высоковольтная измерительная (испытательная) УПУ-21 Выходное напряжение до 10000 В, погрешность ±2,5 %

Да

Нет

Опробование

43

-

Да

Да

Определение метрологических характеристик:

4.4

- определение основной погрешности при измерении напряжения постоянного тока

4.4.1

Калибратор-вольтметр универсальный В1-28 2.085.024 ТУ U= от 0 до 1000 В,

погрешность ±0,01 %

Да

Да

- определение основной погрешности при измерении напряжения переменного тока

4.4.2

Кал ибратор-вол ьтметр универсальный В1-28 2.085.024 ТУ U_ от 1 мВ до 1000 В, F от 0,02 до 100 кГц, погрешность ±0,15 %

Да

Да

- определение основной погрешности при измерении силы постоянного тока

Калибратор-вольтметр универсальный В1-28 2.085.024 ТУ 1= от 0 до 2 А, погрешность ±0,05 % Калибратор тока программируемый П321 2.389.001 ТУ

L от 2 до 10 А, погрешность ±0,05 %

Да

Да

- определение основной погрешности при измерении силы переменного тока

Калибратор-вольтметр универсальный В1-28 2.085.024 ТУ L от 0 до 2 A, F от 40 до 1000 Гц, погрешность ±0,15 %

Да

Да

- определение основной погрешности при измерении сопротивления постоянному току

4.4.3

Магазин сопротивления P483I

ГОСТ 23737-79

R от 10 Ом до 100 кОм, разряд 3

Магазин сопротивлений Р4002 ТУ 25-04.2252-80

R от 100 кОм до 20 МОм, разряд 3

Да

Да

Примечания

  • 1  При проведении поверки разрешается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью

  • 2 Средства измерений, используемые для поверки, должны бьггь поверены в органах аккредитованных в данном виде деятельности.

  • 4.3 Определение основной погрешности при измерении силы постоянного тока (4.4.3)

(соответствует, не соответствует) Таблица А.3

Предел измерения

Поверяемая точка

Пределы допускаемой основной погрешности, ед мл. разряда, ±Д

допустимая

измеренная

2.0000 мА

+0.1000 мА

7

+1.0000 мА

29

+1.9000 мА

52

-1.9000 мА

52

20.000 мА

+01.000 мА

7

+10.000 мА

29

+19.000 мА

52

-19.000 мА

52

200.00 мА

+010.00 мА

7

+100.00 мА

29

+ 190.00 мА

52

-190.00 мА

52

10.000 А

+2.000 А

9

+ 10.000 А

29

-10.000 А

29

  • 4.4 Определение основной погрешности при измерении силы переменного тока (4.4 4)

(соответствует, не соответствует)

Таблица А 4

Предел измерения

Поверяемая точка

Пределы допускаемой основной погрешности, ед. мл. разряда, ±Д

сила тока

частота

допустимая

измеренная

2.000 мА

1.900 мА

40 Гц

21

1 кГц

21

20.00 мА

19.00 мА

40 Гц

21

1 кГц

21

200.0 мА

190.0 мА

40 Гц

21

1 кГц

21

10.00 А

2.00 А

40 Гц

4

1 кГц

4

  • 4.2 Определение основной погрешности при измерении напряжения переменного тока

(4.4.2) ___________________

(соответствует, не соответствует)

Таблица А.2

Предел измерения

Поверяемая точка

Пределы допускаемой основной погрешности, ед. мл. разряда, ±Д

напряжение

частота

допустимая

измеренная

200.0 мВ

10.0 мВ

20 Гц

5

10 кГц

5

20 кГц

11

50 кГц

11

100 кГц

22

100.0 мВ

20 Гц

9

10 кГц

9

20 кГц

15

50 кГц

20

100 кГц

40

190.0 мВ

20 Гц

14

10 кГц

14

20 кГц

20

50 кГц

29

100 кГц

58

2.000 В

0.100 В

20 Гц

5

10 кГц

5

20 кГц

11

50 кГц

11

100 кГц

22

1.000 В

10 кГц

9

1.900 В

20 Гц

14

10 кГц

14

20 кГц

20

50 кГц

29

100 кГц

58

20.00 В

1.00 В

20 Гц

5

10 кГц

5

20 кГц

11

50 кГц

11

100 кГц

22

10.00 В

10 кГц

9

19.00 В

20 Гц

14

10 кГц

14

20 кГц

20

50 кГц

29

100 кГц

58

200.0 В

190.0 В

20 Гц

14

20 кГц

20

750 В

700 В

20 Гц

8

1 кГц

8

  • 2  Требования безопасности

    • 2.1 При подготовке и проведении поверки вольтметра должны соблюдаться требования безопасности, указанные в руководстве по эксплуатации УШЯИ 411182.031 РЭ.

  • 3  Условия поверки и подготовка к ней

    3.1 При проведении поверки должны быть соблюдены следующие условия:

температура окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа (мм рт.ст.) напряжение питающей сети, В частота питающей сети, Гц

20 ±5;

от 30 до 80;

от 84 до 106 (от 630 до 795): 230 ± 4,6;

50 ±0,5.

  • 3.2  Перед проведением поверки вольтметр выдержать в условиях, установленных в

  • 3.1 не менее 4 ч.

  • 3.3  Средства поверки выдержать в условиях, оговоренных для проведения поверки, и подготовить к работе в соответствии с их эксплуатационной документацией.

  • 3.4  При подготовке к поверке вольтметра должны быть выполнены подготовительные работы, указанные в руководстве по эксплуатации

  • 3.5  Вольтметр обеспечивает работоспособность через 1 мин после включения, а метрологические характеристики - через 15 мин.

  • 4 Проведение поверки

4.1  Внешний осмотр

  • 4.1.1 При проведении внешнего осмотра должно быть установлено соответствие поверяемого вольтметра следующим требованиям:

наличие в комплекте соединительных кабелей;

наличие и прочность крепления органов управления, четкость фиксации их положения, наличие вставок плавких;

  • -  отсутствие механических повреждений; исправность гнезд, четкость маркировки вольтметра.

Вольтметр, имеющий дефекты, бракуется и направляется в ремонт.

4.2  Проверка электрической прочности изоляции

  • 4.2.1 Проверку электрической прочности изоляции проводят в нормальных условиях применения по ГОСТ 12.2.091-2002 с помощью установки высоковольтной измерительной (испытательной) УПУ-21 следующим образом:

  • - подают испытательное напряжение между соединенными вместе питающими штырями и корпусным штырем вилки сетевой, начиная со значения 230 В (сетевой выключатель должен быть включен);

  • - увеличивают испытательное напряжение до значения 1,5 кВ плавно или равномерно ступенями за время от 5 до 10 с.

Изоляция должна находится под полным испытательным напряжением в течение 1 мин.

Результаты испытаний считают удовлетворительными, если при испытании прочности изоляции не произошло пробоя или поверхностного перекрытия. Появления “коронного” разряда или предшествующего ему шума не является признаком неудовлетворительных испытаний.

4.3  Опробование

  • 4.3.1 Включить вольтметр и установить в режим измерения напряжения постоянного тока на пределе 1000 В.

Результаты опробования считают удовлетворительными, если на индикаторе вольтметра установится показание “ 0000.0” (допускается мигание знака полярности и единиц младшего разряда).

Неисправный вольтметр бракуют и направляют в ремонт.

4.4 Определение метрологических характеристик

  • 4.4.1 Определение основной погрешности вольтметра при измерении напряжения постоянного тока проводить в точках, указанных в таблице 4.1 по схеме, приведенной на рисунке 4.1.

Значение выходного постоянного напряжения калибратора В1-28 и предел измерения вольтметра, соответствующие поверяемой точке, устанавливать по таблице 4.1.

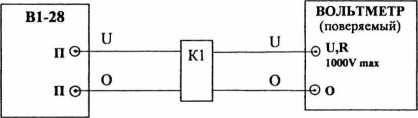

В1-28 - калибратор - вольтметр универсальный;

К1    - кабель с насадками из комплекта поверяемого вольтметра.

Рисунок 4.1 - Схема подключения приборов для определения погрешности вольтметра при измерении напряжений постоянного тока и переменного тока

Таблица 4.1

Предел измерения

Поверяемая точка

Пределы допускаемой основной погрешности, ед. мл. разряда, ±А

200.00 мВ

+10.00 мВ

5

+100.00 мВ

11

+195.00 мВ

18

-195.00 мВ

18

2.0000 В

+0.1000 В

5

+1.0000 В

9

+1.9500 В

14

-1.9500 В

14

20.000 В

+1.000 В

5

+10.000 В

11

+19.500 В

18

-19.500 В

18

200.00 В

+10.00 В

5

+ 100.00 В

11

+195.00 В

18

-195.00 В

18

1000.0 В

+100.0 В

5

+500.0 В

8

+1000.0 В

11

-1000.0 В

11

Результаты поверки считают удовлетворительными, если во всех поверяемых точках разность между напряжением, подаваемым на вход вольтметра, и показанием вольтметра не превышает значений + Д, указанных в таблице 4.1.

  • 4.4.2 Определение основной погрешности вольтметра при измерении напряжения переменного тока синусоидальной формы проводить в точках и на частотах, указанных в таблице 4.2 по схеме, приведенной на рисунке 4.1.

Приложение А (обязательное) Форма протокола поверки

Протокол поверки №___ от______

вольтметра универсального В7-77 зав. № _ _

Принадлежит           _________________________________

Наименование организации, проводившей поверку _

Поверка проводилась в соответствии с методикой поверки УШЯИ.411182.031 МП

Условия поверки:

  • -  температура окружающего воздуха, °C

  • -  относительная влажность воздуха, %             ____________

  • -  атмосферное давление, кПа (мм рт ст.)           ____________

  • -  напряжение питающей сети, В

Средства поверки         _________________________________

  • 1 Внешний осмотр (4.1)    ___________________

(соответствует, не соответствует)

  • 2 Электрическая прочность изоляции (4 2)__

(соответствует, не соответствует)

  • 3 Опробование (4.3)

(соответствует, не соответствует)

  • 4 Определение метрологических характеристик (4.4)

4.1 Определение основной погрешности при измерении напряжения постоянного тока (4.4.1)        ___________________

(соответствует, не соответствует) Таблица А.1

Предел измерения

Поверяемая точка

Пределы допускаемой основной погрешности, ед. мл. разряда, ±Д

допустимая

измеренная

200.00 мВ

+10.00 мВ

5

+100.00 мВ

11

+195.00 мВ

18

-195.00 мВ

18

2.0000 В

+0.1000 В

5

+ 1.0000 В

9

+ 1.9500 В

14

-1.9500 В

14

20.000 В

+1.000 В

5

+10.000 В

11

+19.500 В

18

-19.500 В

18

200.00 В

+10.00 В

5

+100.00 В

11

+195.00 В

18

-195.00 В

18

1000.0 В

+ 100.0 В

5

+500.0 В

8

+1000.0 В

11

-1000.0 В

И

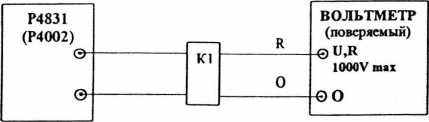

Р4831 - магазин сопротивления,

Р4002 - магазин сопротивлений;

К1    - кабель с насадками из комплекта поверяемого вольтметра.

Рисунок 4.4 - Схема подключения приборов для определения погрешности вольтметра при измерении сопротивления постоянному току

Результаты поверки считают удовлетворительными, если во всех поверяемых точках разность между значениями сопротивления, устанавливаемого на выходе образцовой меры и показанием вольтметра, не превышает значений ± Л, указанных в таблице 4.5.

5 Оформление результатов поверки

  • 5.1  Результаты поверки оформляют протоколом по форме приложения А

  • 5.2  Положительные результаты поверки вольтметра удостоверяются нанесением оттиска поверительного клейма и выдается свидетельство о поверке установленной формы

В разделе “Особые отметки” руководства по эксплуатации делают отметку о поверке и заверяют ее подписью и оттиском клейма поверителя.

  • 5.3  В случае, если по результатам поверки вольтметр не удовлетворяет предъявленным к нему требованиям, он бракуется и выдается извещение о непригодности с указанием причин, при этом оттиск поверительного клейма и отметка в разделе “Особые отметки” руководства по эксплуатации подлежат погашению, а свидетельство аннулируется.

Таблица 4 2

Предел измерения

Поверяемая точка

Пределы допускаемой основной

напряжение

частота

погрешности, ед. мл. разряда, ±Д

200.0 мВ

10.0 мВ

20 Гц

5

10 кГц

5

20 кГц

11

50 кГц

11

100 кГц

22

100.0 мВ

20 Гц

9

10 кГц

9

20 кГц

15

50 кГц

20

100 кГц

40

190.0 мВ

20 Гц

14

10 кГц

14

20 кГц

20

50 кГц

29

100 кГц

58

2.000 В

0.100 В

20 Гц

5

10 кГц

5

20 кГц

11

50 кГц

11

100 кГц

22

1.000 В

10 кГц

9

1.900 В

20 Гц

14

10 кГц

14

20 кГц

20

50 кГц

29

100 кГц

58

20.00 В

1.00 В

20 Гц

5

10 кГц

5

20 кГц

11

50 кГц

11

100 кГц

22

10.00 В

10 кГц

9

19.00 В

20 Гц

14

10 кГц

14

20 кГц

20

50 кГц

29

100 кГц

58

200.0 В

190.0 В

20 Гц

14

20 кГц

20

750 В

700 В

20 Гц

8

1 кГц

8

Значение выходного переменного напряжения калибратора В1-28 и предел измерения вольтметра, соответствующие поверяемой точке, устанавливать по таблице 4 2.

Отсчет показаний поверяемого вольтметра производят после установления параметров входного сигнала.

Результаты поверки считают удовлетворительными, если разность между напряжением, подаваемым на вход вольтметра, и показанием вольтметра не превышает значений ± Д, указанных в таблице 4.2.

  • 4.4.3 Определение основной погрешности вольтметра при измерении силы постоянного тока проводить в точках, указанных в таблице 4.3 по схемам, приведенным на рисунках 4.2 и 4.3 соответственно.

Значение выходного постоянного тока калибратора В1-28 (П321) и предел измерения вольтметра, соответствующие поверяемой точке, устанавливать по таблице 4.3.

Таблица 4.3

Предел измерения

Поверяемая точка

Пределы допускаемой основной погрешности, ед. мл. разряда. ±Д

2.0000 мА

+0.1000 мА

7

+ 1.0000 мА

29

+1.9000 мА

52

-1.9000 мА

52

20.000 мА

+01.000 мА

7

+10.000 мА

29

+19.000 мА

52

-19.000 мА

52

200.00 мА

+010.00 мА

7

+100.00 мА

29

+ 190.00 мА

52

-190.00 мА

52

10.000 А

+2.000 А

9

+ 10.000 А

29

-10.000 А

29

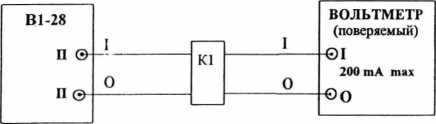

В1-28 - калибратор - вольтметр универсальный;

К1 - кабель с насадками из комплекта поверяемого вольтметра.

Рисунок 4.2 - Схема подключения приборов для определения погрешности вольтметра при измерении силы постоянного тока и силы переменного тока на пределах 2, 20, 200 мА

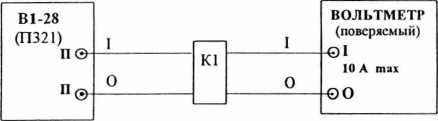

В1-28 - калибратор - вольтметр универсальный;

П321 - калибратор тока программируемый,

К1 - кабель с насадками из комплекта поверяемого вольтметра.

Примечание - При поверке точек значением более 2 А вместо калибратора В1-28 используют калибратор тока П321

Рисунок 4.3 - Схема подключения приборов для определения погрешности вольтметра при измерении силы постоянного тока и силы переменного тока на пределе 10 А

Результаты поверки считают удовлетворительными, если во всех поверяемых точках разность между значением тока, подаваемым на вход вольтметра и, показанием вольтметра не превышает значений ± Д, указанных в таблице 4.3.

  • 4.4.4 Определение основной погрешности вольтметра при измерении силы переменного тока синусоидальной формы проводить в точках и на частотах, указанных в таблице 4.4 по схемам, приведенным на рисунках 4.2 и 4.3.

Таблица 4.4

Предел измерения

Поверяемая точка

Пределы допускаемой основной погрешности, ед. мл разряда, ±Д

сила тока

частота

2.000 мА

1.900 мА

40 Гц

21

1 кГц

21

20.00 мА

19.00 мА

40 Гц

21

1 кГц

21

200.0 мА

190.0 мА

40 Гц

21

1 кГц

21

10.00 А

2.00 А

40 Гц

4

1 кГц

4

Результаты поверки считают удовлетворительными, если во всех поверяемых точках разность между значением тока, подаваемым на вход вольтметра и, показанием вольтметра не превышает значений ± Д, указанных в таблице 4.4.

4 4.5 Определение основной погрешности вольтметра при измерении сопротивления постоянному току проводить в точках, указанных в таблице 4.5 по схеме, приведенной на рисунке 4.4.

Таблица 4.5

Предел измерения

Поверяемая точка

Образцовая мера

Номинальное значение сопротивления, образцовой меры

Пределы допускаемой основной погрешности, ед. мл. разряда. ±Л

200.00 Ом *

010.00 Ом

Р4831

10 Ом

6

100.00 Ом

100 Ом

24

195.00 Ом

195 Ом

43

2.0000 кОм

0.1000 кОм

Р4831

100 Ом

6

1.0000 кОм

1 кОм

24

1.9500 кОм

1,95 кОм

43

20.000 кОм

01.000 кОм

Р4831

1 кОм

6

10.000 кОм

10 кОм

24

19.500 кОм

19,5 кОм

43

200.00 кОм

010.00 кОм

Р4831

10 кОм

6

100.00 кОм

100 кОм

24

190.00 кОм

Р4002

190 кОм

42

2.0000 МОм

0.1000 МОм

Р4002

100 кОм

9

1.0000 МОм

1 МОм

54

1.9500 МОм

1,95 МОм

102

20.00 МОм

01.00 МОм

Р4002

1 МОм

3

10.00 МОм

10 МОм

12

19.50 МОм

19,5 МОм

22

* При измерении сопротивления на пределе измерений 200 Ом учитывать сопротивление, подключенного кабеля К1

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
