УТВЕРЖДАЮ

Директор

ФБУ «Томский ЦСМ»

Государственная система обеспечения единства измерений

РЕЗЕРВУАРЫ СТАЛЬНЫЕ ГОРИЗОНТАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ РГС-8, РГС-12,5, РГС-63

МЕТОДИКА ПОВЕРКИ

МП 374-2019

2019 г.

Содержание

• 1 Область применения

• 2 Нормативные ссылки

• 3 Термины и определения

• 4 Операции поверки

• 5 Средства поверки

• 6 Требования к квалификации поверителей

• 7 Требования безопасности

• 8 Условия поверки

• 9 Подготовка к поверке

• 10 Проведение поверки

  • 10.1 Внешний осмотр

Результаты проверки положительные, если конструкция резервуаров соответствует технической документации

• 10.2 Измерение базовой высоты резервуаров

• 10.3 Измерения степени наклона резервуаров

• 10.4 Измерение среднего радиуса цилиндрической части резервуаров, радиальных отклонений

внутренней поверхности от аппроксимирующего цилиндра

• 10.5 Измерение общей длины резервуаров и расстояний от базовой точки до границ

цилиндрической части и днища

• 10.6 Измерение выпуклости (высоты) днища

• 10.7 Измерение предельной абсолютной высоты наполнения и абсолютной высоты «мертвой»

полости резервуаров

• 10.8 Измерение объемов внутренних деталей

• 10.9 Измерение геометрической формы, геометрических параметров и абсолютной высоты

деформации стенок цилиндрической части и днищ резервуаров

• 10.10 Определение общей вместимости резервуаров, вместимости «мертвой» полости и расчет

погрешности измерений вместимости резервуаров

• 11 Обработка результатов измерений

Приложение А (справочное) Рисунки

Приложение Б (обязательное) Рекомендуемая форма протокола поверки

Приложение В (рекомендуемое) Форма градуировочной таблицы

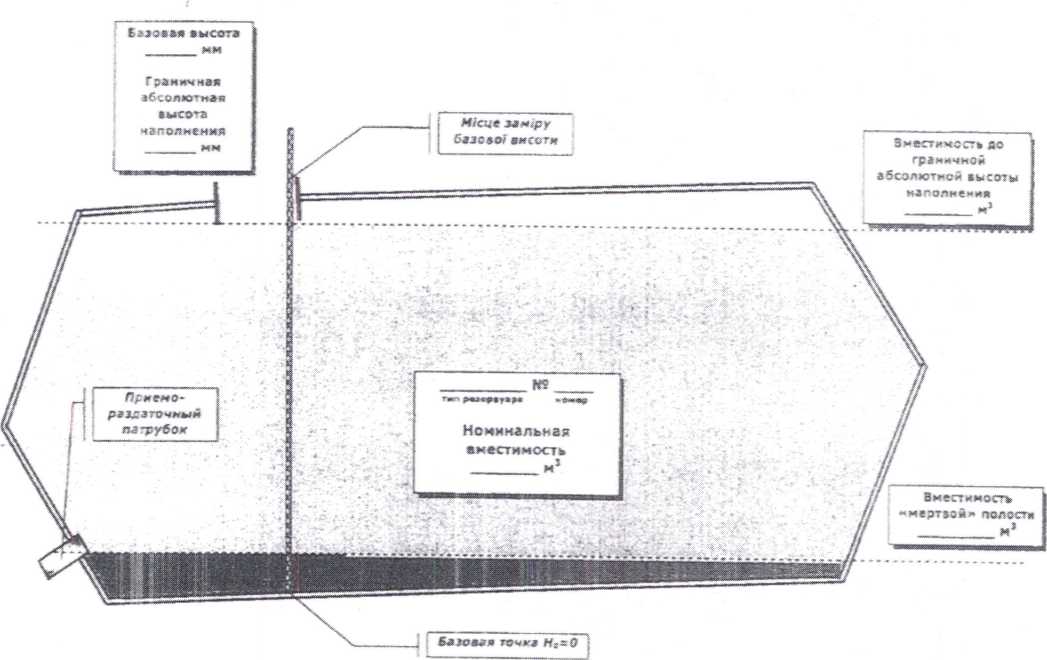

Приложение Г (справочное) Эскиз резервуара

Настоящая методика поверки распространяется на резервуары стальные горизонтальные цилиндрические РГС-8 (заводской номер 5), РГС-12,5 (заводские номера 15, 18, 21), РГС-63 (заводские номера 6, 25) (далее - резервуары), изготовленные ЗАО «Металлист» и расположенные на ПСП «Лугинецкое» ООО «ВТК», и устанавливает методы и средства измерений геометрическим методом с применением геодезического прибора - тахеометра электрического (далее - тахеометр).

Интервал между поверками - 5 лет.

В настоящей методике поверки приведены ссылки на следующие нормативные документы:

ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки

ГОСТ 12.0.004-2015 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.4.010-75 Система стандартов безопасности труда. Средства индивидуальной защиты. Рукавицы специальные. Технические условия

ГОСТ 12.4.087-84 Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия

ГОСТ 12.4.099-80 Комбинезоны женские для защиты от нетоксичной пыли, механических воздействий и общих производственных загрязнений. Технические условия

ГОСТ 12.4.100-80 Комбинезоны мужские для защиты от нетоксичной пыли, механических воздействий и общих производственных загрязнений. Технические условия

ГОСТ 12.4.137-2001 Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия

ГОСТ 166-89 (СТ СЭВ 704-77 - СТ СЭВ 707-77; СТ СЭВ 1309-78, ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия.

Примечание - При пользовании настоящего документа целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящего документа следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящей методике применяются следующие термины с соответствующими определениями:

• 3.1 геометрические параметры (резервуара, деталей, днищ): Геометрические размеры (резервуара, деталей, днищ), определяемые методом прямых или косвенных измерений и используемые для определения общей или интервальных вместимостей резервуара

• 3.2 базовая точка: Точка на внутренней поверхности цилиндрической части резервуара, с которой совпадает ноль градуировочной таблицы и от которой измеряют уровень жидкости в резервуаре

• 3.3  абсолютная высота (уровень наполнения): Расстояние по вертикали от горизонтальной плоскости, проходящей через базовую точку до любой точки резервуара или до свободной поверхности жидкости, находящейся в резервуаре

Примечание - Относительно этой горизонтальной плоскости методами прямых или косвенных измерений определяют базовую высоту, абсолютную высоту внутренних деталей, деформаций, абсолютную высоту верха всасывающего или низа приемо-раздаточного патрубка, низа горловины

• 3.4 превышение: Разность абсолютной высоты двух любых точек (в том числе между горизонтальной визирной осью теодолита, нивелира или тахеометра и любой точкой), определяемая из прямых или непрямых измерений для вычисления абсолютной высоты этих точек

• 3.5 ось резервуара: Прямая равноудаленная от поверхности стенки резервуара

• 3.6 средний радиус цилиндрической части резервуара: Расстояние от оси резервуара до цилиндрической поверхности, радиальные отклонения 19^Рез от которой реальной внешней или внутренней поверхности цилиндрической части резервуара отвечают условиям метода наименьших квадратов (МНК):

п

i9^Pe3 = 0;       У т9^Рез = min

1=1

• 3.7 аппроксимирующий цилиндр: Цилиндрическая поверхность, осью которой является прямая в соответствии с 3.5, построенная по условиям в соответствии с 3.6

• 3.8 степень наклона резервуара: Тангенс угла в вертикальной плоскости между осью резервуара и горизонтальной плоскостью

• 3.9 поперечное сечение резервуара: Кривая, лежащая на пересечении внутренней поверхности резервуара и плоскости, перпендикулярной к оси резервуара

• 3.10 плоскость основания переднего (заднего) днища: Поперечное сечение резервуара, проходящее по границе переднего (заднего) днища и цилиндрической части резервуара

• 3.11 базовая высота: Абсолютная высота верха замерной трубы или замерного отверстия резервуара

• 3.12 граничная (максимальная) абсолютная высота наполнения: Абсолютная высота наиболее высокой точки нижнего обреза горловины люка или до любой другой, указанной в документации, горизонтальной плоскости, выше которой налив не допускается

• 3.13 абсолютная высота «мертвой» полости: Абсолютная высота низа приемораздаточного патрубка, верха всасывающего патрубка или любой горизонтальной плоскости, заданной в документации, ниже которой слив не возможен

• 3.14 абсолютная высота неконтролируемого остатка: Абсолютная высота, ниже которой невозможно провести измерения уровня жидкости в резервуаре

• 3.15 номинальная вместимость: Вместимость резервуара, указанная в технической документации на резервуар и назначаемая при его проектировании

• 3.16  общая вместимость: Вместимость резервуара, соответствующая граничной абсолютной высоте наполнения

• 3.17  вместимость «мертвой» полости: Интервальная вместимость резервуара, соответствующая абсолютной высоте «мертвой» полости

• 3.18 вместимость неконтролируемого остатка: Интервальная вместимость резервуара, соответствующая абсолютной высоте неконтролируемого остатка

При проведении поверки резервуара выполняют операции, приведенные в таблице 1.

Таблица 1

• 5.1 При проведении поверки применяют средства поверки согласно таблице 2. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

• 5.2 Средства измерений, применяемые при поверке, должны быть внесены в Федеральный информационный фонд по обеспечению единства изменений и иметь действующие свидетельства о поверке и (или) знаки поверки.

Таблица 2 - Перечень средств поверки

К выполнению поверки допускают лиц, изучивших настоящую методику поверки, эксплуатационную документацию на резервуар, используемые средства поверки и прошедшие инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004.

• 7.1 Лица, выполняющие испытания резервуаров, должны быть одеты в спецодежду:

• - комбинезон по ГОСТ 12.4.099 или ГОСТ 12.4.100;

• - спецобувь по ГОСТ 12.4.137;

• - строительную каску по ГОСТ 12.4.087;

• - рукавицы по ГОСТ 12.4.010 и очки защитные.

• 7.2 Содержание вредных паров и газов в воздухе вблизи или внутри резервуаров в рабочей зоне на высоте 2000 мм не должно превышать санитарных норм, установленных ГОСТ 12.1.005.

• 7.3 Для освещения в темное время суток применяют светильники во взрывозащищенном исполнении.

• 7.4 Избыточное давление внутри резервуара должно быть равно нулю.

• 7.5 Базовую высоту резервуара определяют через измерительный люк. После измерений крышку измерительного люка плотно закрывают.

• 8.1 Требования к условиям проведения поверки:

• - температура окружающей среды, °C                    от минус 15 до плюс 35;

• - атмосферное давление, кПа                                      от 84,0 до 106,7.

Измерения параметров резервуара во время грозы категорически запрещены.

• 8.2 Резервуар должен быть полностью очищен и проветрен.

• 8.3 Должны быть подготовлены планы расположения резервуара, его технический паспорт и чертеж общего вида.

• 9.1 До начала выполнения измерений изучают техническую документацию на резервуары, проверяют на месте соответствие конструкции резервуаров и внутренних деталей чертежам, технической документации.

• 9.2 Разбивают продольные и поперечные сечения резервуаров, в точках пересечения которых выполняют измерения. Поперечные сечения разбивают в соответствии с ГОСТ 8.346 по три поперечных сечения в каждом поясе - переднее и заднее, расположенное на расстоянии от 50 мм до 100 мм от сварочного шва и среднее, находящиеся посередине пояса резервуаров.

• 9.3 Восемь продольных сечений резервуаров должны проходить через ось резервуаров. Два вертикальных и два горизонтальных сечения, и четыре под углом 45° между горизонтальными и вертикальными сечениями. Продольные сечения разбивают с использованием нитяного отвеса. Погрешность разбивки продольных сечений в горизонтальной и вертикальной плоскости от 30 до 100 мм. Продольные сечения нумеруют цифрами от 1 до 8 по часовой стрелке, если смотреть в сторону базовой точки резервуара. Допускается большее число продольных сечений разбитых через 30° или 15°.

• 10 Проведение поверки

При внешнем осмотре резервуаров проверяют соответствие конструкции и внутренних деталей резервуаров технической документации.

Результаты проверки положительные, если конструкция резервуаров соответствует технической документации.

Определение базовой высоты резервуаров проводят дважды, рулеткой измерительной металлической с грузом, если результаты измерений отличаются не более чем на 2 мм, то в качестве результата измерений базовой высоты принимают их среднее значение. Если полученное расхождение результатов измерений составляет более 2 мм, то измерения повторяют еще дважды и берут среднее значение из трех наиболее близких результатов.

Результаты измерений заносят в таблицу по форме таблицы Б.1 приложения Б.

• 10.3.1 Степень наклона резервуаров определяют по результатам внутренних измерений.

• 10.3.2 В резервуары наливают небольшое количество воды и с помощью двух линеек металлических, имеющих миллиметровые шкалы, измеряют уровни воды в двух сечениях, расположенных в противоположных концах резервуаров.

• 10.3.3 Расстояние между линейками измеряют с помощью рулетки измерительной металлической.

• 10.3.4  Показания рулетки измерительной металлической и линеек металлических отсчитывают с погрешностью до 1 мм.

Результаты измерений заносят в таблицу по форме таблицы Б.2 приложения Б.

• 10.3.5 Степень наклона резервуаров вычисляют на основании показаний 10.3.1 - 10.3.4



где h_lt h₂ - средние арифметические значения результатов измерений;

L_p - расстояние между линейками.

Степень наклона резервуаров должно быть не более 0,03 при условии определения вместимости резервуаров с учетом его угла наклона в пределах от 0,0005 до 0,03°.

• 10.4.1 Измерение среднего радиуса цилиндрической части резервуаров координатным методом.

• 10.4.2 Тахеометр, закрепленный на штативе, устанавливают внутри резервуаров по центру между передним и задним днищем и приводят в рабочее положение в соответствии с инструкцией по его эксплуатации. Тахеометр переключают в режим «измерения расстояний без отражателя».

• 10.4.3 В память тахеометра вводят произвольные горизонтальные координаты точек стояния тахеометра. Зрительную трубу тахеометра наводят на центр переднего днища и обнуляют отсчет по горизонтальному кругу.

• 10.4.4 В память тахеометра вводят равную нулю высоту базовой точки резервуара. Тахеометр наводят на базовую точку и измеряют горизонтальный угол, вертикальный угол и расстояние. Вычисляют ее горизонтальные координаты, а также абсолютную высоту горизонта тахеометра (рисунок А. 1 приложение А).

• 10.4.5 Рулеткой измерительной металлической измеряют высоту тахеометра над стенкой резервуаров и вводят в память тахеометра.

• 10.4.6 В тахеометр вводят код точки измерений - «номер поперечного сечения, номер продольного сечения». Выполняют наведение сетки нитей тахеометра на соответствующую точку и измеряют горизонтальный угол, вертикальный угол и расстояние. Программой, встроенной в тахеометр, вычисляют горизонтальные координаты и абсолютную высоту точки, на которую выполняли измерения и заносят в помять тахеометра.

• 10.4.7 Аналогично выполняют измерения во всех поперечных сечениях между тахеометром и передним и задним днищем, в том числе и в поперечном сечении в котором расположен тахеометр.

Результаты измерений заносят в таблицу по форме таблицы Б.З и Б.4 приложения Б.

Общую длину резервуаров измеряют тахеометром как сумму длин от оси вращения тахеометра до вершин переднего и заднего днища (рисунок А.2 приложения А). Измерения выполняют не менее 2-х раз. Результаты измерений не должны отличаться более чем на 2 мм.

Результаты измерений заносят в таблицу по форме таблицы Б.5 приложения Б.

Высоту переднего и заднего днищ резервуаров измеряют при помощи линейки металлической. Плоскость основания днища задается отвесом, который прикладывают к линии пересечения цилиндрической части и днища резервуаров (рисунок А.З приложения А). Измерения выполняют не менее 2-х раз. Результаты измерений не должны отличаться более чем на 2 мм.

Результаты измерений заносят в таблицу по форме таблицы Б.6 приложения Б.

• 10.7.1 Абсолютную высоту «мертвой» полости и предельную абсолютную высоту наполнения резервуаров (рисунок А.2 приложения А) измеряют сразу после выполнения работ в соответствии с 10.4.

• 10.7.2  Рулетку измерительную металлическую последовательно устанавливают вертикально на базовой точке резервуаров, нижней (верхней) точке сливного (всасывающего) патрубка, нижней точке обреза горловины. Горизонтально расположенную зрительную трубу тахеометра наводят на рулетку измерительную металлическую, фокусируют на шкалу и снимают отсчеты при помощи горизонтальной сетки нитей лазерного луча. Измерения выполняют не менее 2-х раз. Результаты измерений не должны отличаться более чем на 2 мм.

Результаты измерений заносят в таблицу по форме таблицы Б.7 приложения Б.

• 10.7.3 Измерение предельной абсолютной высоты наполнения и абсолютной высоты «мертвой» полости резервуаров.

  • 10.7.3.1 Предельная абсолютная высота наполнения резервуара Н_тах определяется по формуле:

Нтах ~   + Ь_Т                                (10.2)

где Ьо - отсчет по шкале складного метра, установленного на базовой точке резервуара;

Ьг - отсчет по шкале складного метра, установленного на верхней точке среза горловины резервуара.

• 10.7.3.2 Абсолютная высота «мертвой» полости резервуара Н_Мп определяется по формуле:

Нмп = £>сп                                   (10.3)

где Ьсп ~ отсчет по шкале складного метра, установленного на нижней точке сливного патрубка резервуара.

Диаметр поперечного сечения цилиндрической детали или ширину и высоту прямоугольного поперечного сечения измеряют как среднее, не менее чем, из двух измерений рулеткой измерительной металлической. Измеряют также наклон оси детали к вертикали строительным уровнем и длину детали рулеткой измерительной металлической. Значение длины записывают со знаком «-», если деталь наружная, увеличивающая вместимость резервуаров, и со знаком «+», если внутренняя - уменьшающая вместимость резервуаров.

Результаты измерений заносят в таблицу по форме таблицы Б.8 приложения Б.

• 10.9.1 Измеряют тип геометрической фигуры, которой соответствует форма деформации днища и стенок резервуаров (эллипс, гипербола, сферический сегмент, конус, параболический сегмент).

• 10.9.2  Измеряют диаметр основания деформированного участка как среднее из максимального и минимального значений измеренных линейкой металлической, а также уклон плоскости основания деформации к вертикали уровнем.

• 10.9.3  Измеряют высоту деформации как максимально измеренное линейкой металлической расстояние перпендикулярно к окружающей ровной поверхности заданной ребром линейки металлической, уровня приложенного к основанию деформации. Значения высоты записывают со знаком «-», если деформация выпуклая, и со знаком «+», если вогнутая.

• 10.9.4 Абсолютную высоту нижней и верхней границы деформации измеряют тахеометром методом геометрического нивелирования.

Результаты измерений заносят в таблицу по форме таблицы Б.9 приложения Б.

Измерение общей вместимости резервуаров, вместимости «мертвой» полости, расчет погрешности измерений вместимости резервуаров и расчет градуировочной таблицы выполняется автоматически с использованием программного обеспечения «VGS GOR1» на основании результатов измерений по 10.2 - 10.9.

Фактические значения относительной погрешности измерений вместимости резервуаров не должно превышать ±0,25 %.

• 11.1 Обработку и оформление результатов измерений при определении параметров геодезической сети и резервуаров выполняют на компьютере при помощи программного обеспечения «VGSGOR1».

• 11.2 Составление градуировочных таблиц выполняют на компьютере при помощи программного обеспечения «VGS GOR1».

• 11.3 По результатам измерений оформляют:

• - технический отчет об измерениях, утверждаемый руководителем или уполномоченным лицом организации, выполнявшей поверку;

• - протокол поверки по форме, приведенной в приложении Б;

• - градуировочную таблицу по форме, приведенной в приложении В, утверждаемую руководителем или уполномоченным лицом организации, выполнявшей поверку;

• - эскиз резервуара по форме, приведенной в приложении Г.

• 11.4 При положительных результатах поверки (первичной и периодической) оформляют свидетельство о поверке в соответствии с Приказом Минпромторга РФ от 02.07.2015 г. №1815. Знак поверки наносится на свидетельство о поверке и на титульный лист градуировочной таблицы резервуаров, заверяется подписью поверителя.

• 11.5 При отрицательных результатах поверки свидетельство о поверке аннулируют и оформляют извещение о непригодности к применению в соответствии с Приказом Минпромторга РФ от 02.07.2015 г. №1815. Резервуары, прошедшие поверку с отрицательным результатом, не допускается к использованию.

(справочное)

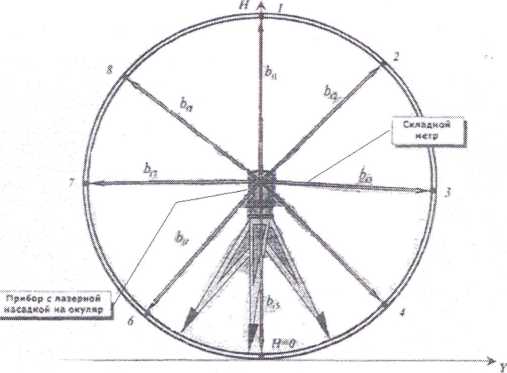

Рисунок А.1 Определение геометрических параметров цилиндрической части резервуара в /-м поперечном сечении

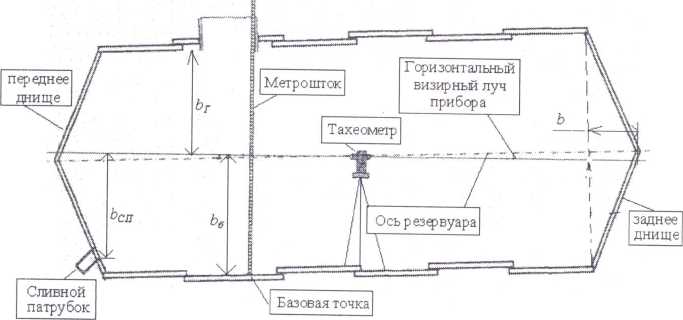

Рисунок А.2 - Определение геометрических параметров цилиндрической части

Ось

Плоскость основания днища

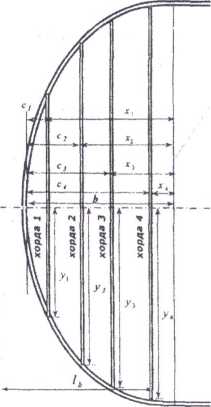

Рисунок А.З - Определение геометрических параметров днища резервуара

(обязательное)

Рекомендуемая форма протокола поверки

Протокол поверки №______от «____»___________20_____г.

резервуара стального горизонтального цилиндрического_______

Б. 1 Общие сведения

назначение: измерение объема нефти или нефтепродуктов

организация - владелец:____________________________

место установки резервуара:

тип резервуара:

з

номинальная вместимость, м -_____

всего листов в протоколе поверки:

в техническом отчете об измерениях:_____

в градуировочной таблице:______

Поверку выполняли_______________________________________________________

Место проведения поверки___________________________________________________

Параметры резервуара: число поясов_______

Б.2 Результаты проверок

Б.2.1 Внешний осмотр______________________________________________________________

Таблица Б.1 - Определение базовой высоты резервуара

Таблица Б.2 - Определение степени наклона резервуара

Таблица Б.З - Определение среднего радиуса цилиндрической части резервуара

Таблица Б.4 - Отклонение внутренней поверхности цилиндрической части резервуара от наклонного цилиндра радиуса, равным среднему внутреннему радиусу цилиндрической части резервуара.

Таблица Б.5 - Определение общей длины резервуара и расстояний от базовой точки до границ цилиндрической части и днища

Таблица Б.6 Определение выпуклости (высоты) днища

Таблица Б.7 - Определение предельной абсолютной высоты наполнения и абсолютной высоты «мертвой» полости резервуара

Таблица Б.8 - Определение объемов внутренних деталей

Таблица Б.9 - Определение геометрической формы, геометрических параметров и абсолютной высоты деформации стенок цилиндрической части и днищ резервуара

(рекомендуемое)

Форма градуировочной таблицы

Наименование организации, утверждающей градуировочную таблицу

СОГЛАСОВАНО

(подпись) (расшифровка подписи) «_____»                20 Г.

Резервуар стальной горизонтальный цилиндрический

назначение:______________________________________

организация-владелец:_________________________________

место установки резервуара:

тип резервуара:___________

номинальная вместимость:________________

пределы допускаемой относительной погрешности определения

вместимости резервуара, %: ±_____

базовая высота резервуара, мм:_________

предельная абсолютная высота наполнения, мм:_________

вместимость на предельную абсолютную высоту наполнения, м³:__________

Уровень жидкости ниже Н _мп =_____мм для государственных учетных и торговых операций с

нефтью и нефтепродуктами, взаимных расчетов между поставщиком и потребителем не используется вместимость «мертвой» полости, м³:___________

дата проведения поверки:________________________

срок очередной поверки: __________________________

всего листов в градуировочной таблице:______________

Регистрационный № документа

Резервуар № Организация

Таблица В.1

Поверитель ___________________

(подпись и знак поверки)

Регистрационный № документа________

(справочное)

Эскиз резервуара

назначение:

тип резервуара:______________

номинальная вместимость:____________

организация-владелец:___________________________

место установки резервуара:______________________

Резервуары стальные горизонтальные цилиндрические РГС-8, РГС-12,5, РГС-63. Методика поверки
