Настоящая методика поверки распространяется на газоанализаторы трассовые модификаций ТГАЭС и ТГАЭС-М, выпускаемые АО "Электронстандарт-прибор", г. Санкт-Петербург, и устанавливает методы их первичной поверки до ввода в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.

Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава газоанализаторов или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

Интервал между поверками - один год.

1 Операции поверки
  • 1.1   При проведении операции должны быть выполнены операции, приведенные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Обязательность проведения

при первичной поверке

при периодической поверке

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

Да

да

3 Подтверждение соответствия программного обеспечения

6.3

да

да

4 Определение метрологических характеристик

6.4

4.1 Определение основной погрешности газоанализатора

6.4.1

да

да

4.2 Определение времени установления показаний

6.4.2

да

нет

  • 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки
  • 2.1 При проведении поверки должны быть применены средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6

Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений от 0 до 55 °C, цена деления 0,1 °C, погрешность ± 0,2 °C

Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности 2

Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от

610 до 790 мм рт.ст., погрешность ±0,8 мм рт.ст.

Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40°С

Источник питания постоянного тока Б5-48. Диапазон напряжения (0-50) В, ток (0-2) А*

Вольтметр цифровой универсальный В7-65, ТУ РБ 14559587.038, диапазон измерения силы постоянного тока до 2 А; силы переменного тока до 2 А; сопротивления постоянному току 2 ГОм; постоянного напряжения до 1000 В; переменного напряжения до 700 В

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6.4

Стандартные образцы газовых смесей в баллонах под давлением (характеристики приведены в Приложении А)

Азот особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением

Ротаметр РМ-0,25 ГУЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,25 м3/ч, кл. точности 4*

Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм*

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73,6х 1,5 мм*

Кювета газовая длиной 1 м для проведения технического обслуживания, калибровки и поверки ЖСКФ.301129.001*

PC - IBM-совместимый персональный компьютер с операционной системой не ниже Microsoft Windows ©ХР/2000 и свободным портом СОМ / USB (далее - PC) с установленным ПО TGAES RX (версия не ниже 130221) или

планшетный компьютер (например «Getac El 10», «Panasonic Toughbook CF-D1» и т.п.) с операционной системой Windows® 7 Professional и установленным ПО TGAES RX (версия не ниже 130221) *

Преобразователь интерфейса (конвертор) RS-232 / RS-485 или USB / RS-485 (например ADAM-4561) *

Тест-пластины ПТ-1 ЖСКФ.711111.022, ПТ-2 ЖСКФ.711111.023, ПТ-3 ЖСКФ.711111.024 (тест-пластина(-ы), соответствующая(-ие) диапазону(-ам) измерений поверяемого газоанализатора, входит в комплект поставки газоанализатора) *

  • 2.2   Все средства поверки, кроме отмеченных знаком «*» в таблице 2, должны иметь действующие свидетельства о поверке, стандартные образцы состава в баллонах под давлением — действующие паспорта.

  • 2.3   Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью Ч

  • 2.4   Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2016.

3 Требования безопасности
  • 3.1   Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией. Не допускается сбрасывать ГС в атмосферу рабочих помещений.

  • 3.2   Содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.3   Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 3.4   Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых

Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).

4    Условия поверки
  • 4.1   При проведении поверки должны быть соблюдены следующие условия:

температура окружающего воздуха, °C                                        20 ± 5

диапазон относительной влажности окружающего воздуха, %                от 20 до 80

диапазон атмосферного давления, кПа                                 от 97,3 до 104,3

напряжение питания постоянного тока, В                                    24,0 ±1,2

  • 4.2   Расстояние (длина трассы) между передатчиком и приемником при проведении поверки должно быть не менее 5 м (для уменьшения мощности оптического луча следует воспользоваться аттенюатором ЖСКФ.713263.106, входящим в комплект поставки газоанализатора).

5    Подготовка к поверке
  • 5.1   Проверить комплектность газоанализатора в соответствии требованиями паспорта (при первичной поверке).

  • 5.2   Если условия хранения (или транспортирования) газоанализатора перед поверкой отличались от нормальных климатических условий, то перед включением его необходимо выдержать при нормальных климатических условиях не менее 12 ч. Баллоны с газовыми смесями должны быть выдержаны при температуре проверки в течение не менее 24 ч.

  • 5.3   Подготовить газоанализатор к работе в соответствии с п. 7.1 «Подготовка к работе», при необходимости провести юстировку согласно п. 7.2 «Юстировка». При проведении поверки в лабораторных условиях провести установку нуля и чувствительности по п. 7.3 «Установка нуля и регулировка чувствительности» руководства по эксплуатации ЖСКФ.413311.003 РЭ. При проведении периодической поверки без демонтажа с объекта допускается не проводить установку нуля и чувствительности.

  • 5.3 Собрать схему поверки согласно рисунку 1.

6    Проведение поверки
  • 6.1   Внешний осмотр

При внешнем осмотре должно быть установлено:

отсутствие механических повреждений (царапин, вмятин и др.), загрязнений оптических элементов, влияющих на работоспособность газоанализатора;

наличие маркировки газоанализатора согласно требованиям руководства по эксплуатации;

Газоанализатор считается выдержавшим внешний осмотр удовлетворительно, если он соответствует перечисленным выше требованиям.

  • 6.2   Опробование

    • 6.2.1  Проверка общего функционирования газоанализатора проводится автоматически при включении газоанализатора.

Результат проверки общего функционирования считают положительным, если отсутствуют сообщения об отказах и газоанализатор переходит в режим измерений.

  • 6.2.2  Проверка работоспособности

Проверка работоспособности проводится с помощью тест-пластин (технические характеристики тест-пластин приведены в Приложении Б), входящих в комплект поставки газоанализатора в порядке, изложенном в п. 8.2 руководства по эксплуатации ЖСКФ.413311.003 РЭ.

Результат проверки работоспособности считают положительным, если показания газоанализатора отличаются от номинального значения, указанного на тест-пластине, не более чем на значения, указанные в примечании к таблице Б.1 Приложения Б.

8

9

1 - источник ГС; 2 - редуктор баллонный; 3 - вентиль точной регулировки; 4 - индикатор расхода (ротаметр); 5 - кювета газовая; 6, 7 - передатчик и приемник газоанализатора; 8 - источник питания; 9 - персональный компьютер с преобразователем интерфейса RS485-RS232. Примечания:

  • 1) На схеме не показан вторичный измерительный прибор, подключаемый к аналоговому выходу газоанализатора;

  • 2) Вместо редуктора баллонного 2 с вентилем точной регулировки трассовым 3 допускается использование вентиля точной регулировки ВТР-1 или аналогичного.

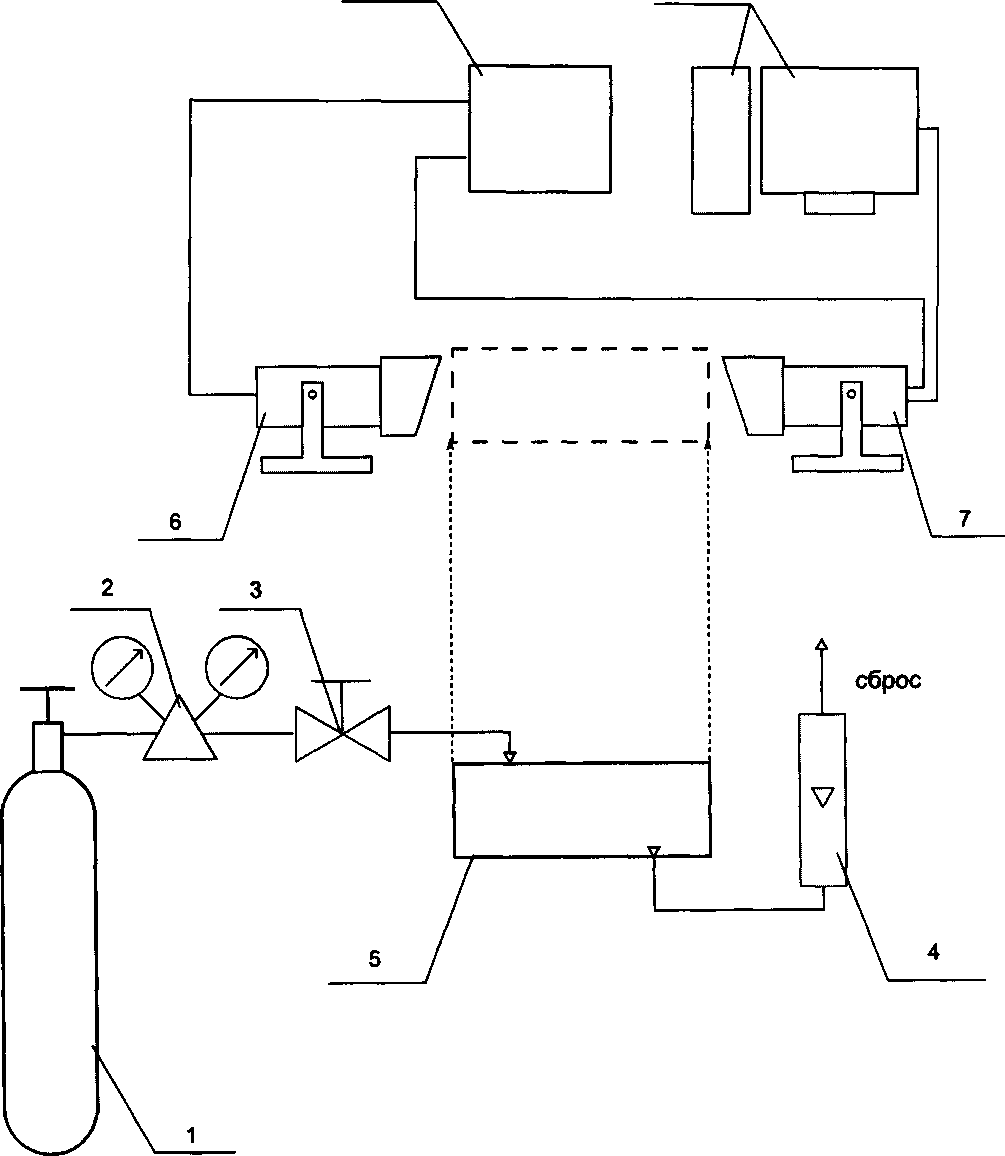

Рисунок 1 - Схема подачи ГС на вход газоанализатора (рекомендуемая)

  • 6.3   Подтверждение соответствия программного обеспечения

ДЛЯ Проверки соответствия ПО ВЫПОЛНЯЮТ следующие операции-

  • - проводят визуализацию идентификационных данных ПО газоанализатора (по запросу через интерфейс RS485 посредством персонального компьютера или планшетного компьютера с установленным ПО TGAES RX согласно указаниям руководства по эксплуатации ЖСКФ.413311.003 РЭ);

  • - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

  • 6.4   Определение метрологических характеристик

    • 6.4.1 Определение основной погрешности газоанализатора

Определение основной погрешности газоанализаторов проводится по схеме рисунка 1 при подаче ГС в последовательности №№ 1-2-3 (Приложение А, таблицы А.1 или А.2, в зависимости от используемой газовой кюветы) в следующем порядке:

  • 1) открыть выходной и входной штуцеры кюветы (снять заглушки), подсоединить на входной штуцер газовую линию от баллона с ГС № 1, к выходному штуцеру подключить индикатор расхода;

  • 2) открыть баллон с ГС №1, вентилем точной регулировки задать значение расхода ГС на уровне (4 ± 0,2) дм3/мин, подавать ГС через кювету в течение не менее 10 мин;

  • 3) закрыть баллон с ГС №1, закрыть заглушкой сначала входной штуцер кюветы, затем выходной;

  • 4) поместить в оптический тракт газоанализатора кювету газовую с ГС № 1, зафиксировать установившееся значение выходного сигнала:

  • - по аналоговому выходу 4-20 мА и цифровому RS485 / HART — при первичной поверке;

  • - по аналоговому выходу 4-20 мА - при периодической поверке (допускается использовать HART).

Примечание - здесь и далее под действием «поместить в оптический тракт газоанализатора кювету газовую» понимается размещение кюветы газовой на одной оси с передатчиком и приемником таким образом, чтобы расстояние между ближним к приемнику торцом кюветы и окном приемника газоанализатора было не более 50 мм;

  • 5) повторить операции п. 1)-4) для ГС №№ 2,3.

Примечание - во избежание образования взрывоопасных концентраций определяемых компонентов внутри кюветы газовой при заполнении ее ГС № 2 и № 3, кювета газовая должна быть предварительно заполнена ГС № 1 (азот особой чистоты сорт 2 по ГОСТ 9293-74) согласно п. 1), 2). Очистку кюветы газовой от ГС № 2 и № 3 также производить продувкой ГС № 1.

Значение интегральной концентрации определяемого компонента по значению выходного токового сигнала 4-20 мА рассчитать по формуле

С,=|(Л-4),                                (1)

где /,    - установившееся значение выходного токового сигнала при подаче i-ой ГС, мА;

к - значение коэффициента функции преобразования (см. таблицу 4);

Таблица 4 - Значения коэффициентов функции преобразования

Диапазон      измерений      интегральной

концентрации

Значение   коэффициента    к    функции

преобразования

От 0 до 1 НКПР-м

16 мА/(НКПР-м)

От 0 до 2,5 НКПР-м

6,4 мА/(НКПР-м)

От 0 до 5 НКПР-м

3,2 мА/(НКПР-м)

Действительное значение интегральной концентрации определяемого компонента при подаче i-ой ГС, Сд, НКПР-м, находят по формуле

(2) ^НКПР

где L    -длина кюветы газовой, м (для кюветы газовой ЖСКФ.301129.001 Z = 1,0 л<);

С - объемная доля определяемого компонента, указанная в паспорте i-ой ГС, %; СНКПР - объемная доля определяемого компонента, соответствующая нижнему концентрационному пределу распространения пламени (НКПР) согласно ГОСТ Р МЭК 60079-20-1-2011,%.

Значение основной приведенной погрешности газоанализатора при подаче i-ой ГС, у, %, рассчитать по формуле

z=£^Ci.100>                              (3)

('в

где С, -результат измерений интегральной концентрации определяемого компонента, рассчитанный по формуле (1) и/или полученный по цифровому выходу RS485, НКПР-м (в зависимости от определяемого компонента и поверяемого диапазона измерений);

Сд - действительное значение интегральной концентрации определяемого компонента, рассчитанное по формуле (2), НКПР-м (в зависимости от определяемого компонента и поверяемого диапазона измерений);

Св - верхний предел диапазона измерений, НКПР-м.

Результат определения основной погрешности газоанализатора считают положительными, если основная погрешность газоанализатора во всех точках поверки не превышает пределов, указанных в таблице В.1 Приложения В.

  • 6.4.2 Определение времени установления показаний

Для проведения данной операции поверки применяются две кюветы, заполненные ГС № 1 и ГС № 2.

Примечание - Допускается вместо кюветы с ГС № 1 использовать чистый атмосферный воздух, а вместо кюветы с ГС № 2 - тест-пластину (приложение Б) из комплекта поставки поверяемого газоанализатора.

Время установления показаний определять в следующем порядке:

  • 1) Поместить в оптический тракт газоанализатора кювету газовую, заполненную ГС № 1, зафиксировать установившийся выходной сигнал газоанализатора;

  • 2) Поместить в оптический тракт газоанализатора кювету газовую, заполненную ГС № 2 (таблица 3, соответственно определяемому компоненту и диапазону измерений), зафиксировать установившийся выходной сигнал газоанализатора, рассчитать значение равное 0,9 от полученного установившегося значения;

  • 3) Поместить в оптический тракт газоанализатора кювету газовую, заполненную ГС № 1, зафиксировать установившийся выходной сигнал газоанализатора, затем быстро заменить ее на кювету, заполненную ГС № 2, включить секундомер, зафиксировать момент достижения значения, рассчитанного в п. 2).

Результат определения времени установления показаний считают положительным, если оно не превышает 10 с.

7 Оформление результатов поверки
  • 7.1   При проведении поверки оформляют протокол результатов поверки произвольной формы.

  • 7.2   Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если газоанализатор по результатам поверки признан пригодным к применению, то на эксплуатационную документацию наносится знак поверки или выдается свидетельство о поверке установленной формы.

  • 7.3   Если газоанализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, свидетельство о поверке аннулируется, выписывается извещение о непригодности установленной формы.

Приложение А

(обязательное) Характеристики газовых смесей, используемых при поверке

Таблица А.1 - Характеристики газовых смесей, используемых при поверке газоанализаторов при использовании при поверки газовой кюветы длиной 1,0 м.

Определяемый компонент

Диапазон измерений интегральной концентрации определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС,    пределы    допускаемого

отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

метан (СН4)

от 0 до 1 НКПР-м

азот

О.ч., сорт 2     по

ГОСТ 9293-74

2,2 %± 7 %отн.

(0,5 НКПРм)

±2,5 % отн.

ГСО 10532-2014 (метан -азот)

4,18 %± 5% отн. (0,95 НКПРм)

±1 % отн.

ГСО 10531-2014 (метан-азот)

от 0 до 2,5

НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

5,5 %± 7 % отн.

(1,25 НКПРм)

±2,5 % отн.

ГСО 10532-2014 (метан-азот)

10,4 %± 5% отн. (2,36 НКПРм)

±1 % отн.

ГСО 10531-2014 (метан-азот)

Определяемый компонент

Диапазон измерений интегральной концентрации определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС,    пределы    допускаемого

отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

метан (СН4)

от 0 до 5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

11 %±5 % отн. (2,5 НКПРм)

±2 % отн.

ГСО 10532-2014 (метан-азот)

20,9 %± 5% отн. (4,75 НКПРм)

±1 % отн.

ГСО 10532-2014 (метан-азот)

пропан (СзНв)

от 0 до 1 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

0,85 %± 7 % отн.

(0,5 НКПРм)

±2% отн.

ГСО 10540-2014 (пропан -азот)

1,61 %±5% отн. (0,95 НКПРм)

±1,5 %отн.

ГСО 10540-2014 (пропан -азот)

от 0 до 2,5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

2,13 %± 7% отн. (1,25 НКПРм)

±3% отн.

ГСО 10541-2014 (пропан -азот)

4,04 %± 5% отн. (2,38 НКПРм)

±1,5% отн.

ГСО 10540-2014 (пропан -азот)

Определяемый компонент

Диапазон измерений интегральной концентрации определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС,     пределы    допускаемого

отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

пропан (СзНв)

от 0 до 5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

4,25% ± 7%отн.

(2,5 НКПРм)

±3% отн.

ГСО 10541-2014 (пропан -азот)

8,09 %± 5% отн. (4,77 НКПРм)

±1,5% отн.

ГСО 10540-2014 (пропан -азот)

бутан (С4Н10)

от 0 до 1 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

0,7 %± 7 % отн.

(0,5

НКПРм)

±2% отн.

ГСО 10540-2014 (бутан-азот)

1,33 %± 5 % отн. (0,95 НКПРм)

±1,5 % отн.

ГСО 10540-2014 (бутан-азот)

от 0 до 2,5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

1,75 %± 7% отн. (1,25 НКПРм)

±3% отн.

ГСО 10541-2014 (бутан-азот)

3,33 %± 5%, отн. (2,38 НКПРм)

±1,5 %отн.

ГСО 10540-2014 (бутан-азот)

Определяемый компонент

Диапазон измерений интегральной концентрации определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС,    пределы    допускаемого

отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

бутан (СдНю)

от 0 до 5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

3,5 %± 7 %отн.

(2,5

НКПРм)

±3% отн.

ГСО 10541-2014 (бутан-азот)

6,67 %± 5% отн. (4,76 НКПРм)

±1,5 % отн.

ГСО 10540-2014 (бутан-азот)

пентан (С5Н12)

от 0 до 1 НКПРм

азот

О.ч., сорт 2      по

ГОСТ 9293-74

0,55 %± 7%отн.

(0,5 НКПРм)

±2% отн.

ГСО 10540-2014 (пентан -азот)

1,04 %± 5% отн. (0,95 НКПРм)

±1,5 % отн.

ГСО 10540-2014 (пентан -азот)

от 0 до 2,5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

1,38 %± 7%отн. (1,25 НКПРм)

±3% отн.

ГСО 10541-2014 (пентан -азот)

2,61 %± 5% отн. (2,37 НКПРм)

±1,5 %отн.

ГСО 10540-2014 (пентан -азот)

Определяемый компонент

Диапазон измерений интегральной концентрации определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС,    пределы    допускаемого

отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

пентан (С5Н12)

от 0 до 5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

2,75 %± 7 % отн.

(2,5 НКПРм)

±3% отн.

ГСО 10541-2014 (пентан -азот)

5,23 %± 5% отн. (4,75 НКПРм)

±1,5 %отн.

ГСО 10540-2014 (пентан -азот)

изобутан (и-С4Н10)

от 0 до 1 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

0,65 %± 7% отн.

(0,5 НКПРм)

±2% отн.

ГСО 10540-2014 (изобутан -азот)

1,23 %± 5% отн. (0,95 НКПРм)

±1,5 % отн.

ГСО 10540-2014 (изобутан -азот)

от 0 до 2,5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

1,63 %± 7 % отн. (1,25 НКПРм)

±3% отн.

ГСО 10541-2014 (изобутан -азот)

3,09 % ± 5 % отн. (2,38 НКПРм)

±1,5 % отн.

ГСО 10540-2014 (изобутан -азот)

Определяемый компонент

Диапазон измерений интегральной концентрации определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС,    пределы    допускаемого

отклонения

Погрешность

аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

изобутан (и-С4Ню)

от 0 до 5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

3,25 %± 7 % отн.

(2,5 НКПРм)

±3% отн.

ГСО 10541-2014 (изобутан -азот)

6,19 %± 5% отн. (4,76 НКПРм)

±1,5 % отн.

ГСО 10540-2014 (изобутан -азот)

пропилен (СзНе)

от 0 до 1 НКПРм

азот

О.ч., сорт 2      по

ГОСТ 9293-74

1,0 %± 7 %отн.

(0,5 НКПРм)

±2% отн.

ГСО 10540-2014 (пропилен -азот)

1,9 %± 5% отн. (0,95 НКПРм)

±1,5 % отн.

ГСО 10540-2014 (пропилен -азот)

от 0 до 2,5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

2,5 %± 7 % отн. (1,25 НКПРм)

±3% отн.

ГСО 10541-2014 (пропилен -азот)

4,76 %± 5% отн. (2,38 НКПРм)

±1,5 % отн.

ГСО 10540-2014 (пропилен -азот)

Определяемый компонент

Диапазон измерений интегральной концентрации определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС,    пределы    допускаемого

отклонения

Погрешность

аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

пропилен (СзНе)

от 0 до 5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

5%±7 % отн.

(2,5

НКПРм)

±3% отн.

ГСО 10541-2014 (пропилен -азот)

9,52 %± 5% отн. (4,76 НКПРм)

±1,5 %отн.

ГСО 10540-2014 (пропилен -азот)

гексан (СбНм)

от 0 до 1 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

0,5 %± 7 %отн.

(0,5

НКПРм)

0,93 %± 7% отн. (0,93 НКПРм)

±2% отн.

ГСО 10540-2014 (гексан -азот)

от 0 до 2,5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

1,25 %± 7% отн. (1,25 НКПРм)

±3% отн.

ГСО 10541-2014 (гексан -азот)

2,38 % ± 5 % отн. (2,38 НКПРм)

±1,5% отн.

ГСО 10540-2014 (гексан -азот)

Определяемый компонент

Диапазон измерений интегральной концентрации определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС,    пределы    допускаемого

отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

гексан (СбНи)

от 0 до 5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

2,5 %± 7 % отн.

(2,5

НКПРм)

±3% отн.

ГСО 10541-2014 (гексан -азот)

4,76 %± 5% отн. (4,76 НКПРм)

±1,5% отн.

ГСО 10540-2014 (гексан -азот)

этан (СгНб)

от 0 до 1 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

1,2 %± 7 %отн.

(0,5

НКПРм)

±3% отн.

ГСО 10541-2014 (этан-азот)

2,28 %± 5% отн. (0,95 НКПРм)

±1,5% отн.

ГСО 10540-2014 (этан-азот)

от 0 до 2,5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

3%±7 %отн.

(1,25 НКПРм)

±3% отн.

ГСО 10541-2014 (этан-азот)

5,71 %±5% отн. (2,38 НКПРм)

±1,5% отн.

ГСО 10540-2014 (этан-азот)

Определяемый компонент

Диапазон измерений интегральной концентрации определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС,    пределы    допускаемого

отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

этан (СгНб)

от 0 до 5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

6%±7 % отн.

(2,5

НКПРм)

±3% отн.

ГСО 10541-2014 (этан-азот)

11,7 %± 2% отн. (4,88 НКПРм)

±1,2% отн.

ГСО 10540-2014 (этан-азот)

этилен (С2Н4)

от 0 до 1 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

1,15 %± 7% отн. (0,5 НКПРм)

±3% отн.

ГСО 10541-2014 (этилен -азот)

2,19 %± 5% отн. (0,95 НКПРм)

±1,5% отн.

ГСО 10540-2014 (этилен -азот)

от 0 до 2,5

НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

2,88 %± 7% отн. (1,25 НКПРм)

±3% отн.

ГСО 10541-2014 (этилен -азот)

5,47 %± 5% отн. (2,38 НКПРм)

±1,5% отн.

ГСО 10540-2014 (этилен-азот)

Определяемый компонент

Диапазон измерений интегральной концентрации определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС,    пределы    допускаемого

отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

этилен (С2Н4)

от 0 до 5 НКПРм

азот

О.ч., сорт 2      по

ГОСТ 9293-74

5,75 %± 7% отн. (2,5 НКПРм)

±3% отн.

ГСО 10541-2014 (этилен -азот)

11,2 %± 2% отн. (4,87НКПРм)

±1,2% отн.

ГСО 10540-2014 (этилен-азот)

Примечания:

  • 1) Пересчет значений концентрации определяемого компонента, выраженной в объемных долях, %, в значения довзрывоопасной концентрации, % НКПР, проводится с использованием данных ГОСТ Р МЭК 60079-20-1-2011.

  • 2) Пересчет значений содержания определяемого компонента в ГС, выраженных в объемных долях, %, в единицы измерений интегральной концентрации, НКПРм, проведен для газовой кюветы длиной 1,0 м.

Таблица А.2 - Характеристики газовых смесей, используемых при поверке газоанализаторов при использовании при поверки газовой кюветы длиной 0,2 м.

Определяемый компонент

Диапазон измерений интегральной концентрации определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС,    пределы    допускаемого

отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

метан (СН4)

от 0 до 1 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

11 %± 5 %отн. (0,5 НКПРм)

±2 % отн.

ГСО 10532-2014 (метан-азот)

20,9 %± 5% отн. (0,95 НКПРм)

±1 % отн.

ГСО 10532-2014 (метан-азот)

от 0 до 2,5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

27,5 %± 5 % отн.

(1,25 НКПРм)

±1 % отн.

ГСО 10532-2014 (метан-азот)

51,92 %± 5% отн. (2,36 НКПРм)

±0,5 % отн.

ГСО 10532-2014 (метан-азот)

Определяемый компонент

Диапазон измерений интегральной концентрации определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС,    пределы    допускаемого

отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

метан (СНд)

от 0 до 5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

55%±5 %отн. (2,5 НКПРм)

±0,5 % отн.

ГСО 10532-2014 (метан-азот)

94,6% ±0,5 % отн. (4,3 НКПРм)

±0,2 % отн.

ГСО 10532-2014 (метан-азот)

пропан (СзНв)

от 0 до 1 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

4,25 %± 7% отн. (0,5 НКПРм)

±3% отн.

ГСО 10541-2014 (пропан -азот)

8,08 %± 5% отн. (0,95 НКПРм)

±1,5 % отн.

ГСО 10540-2014 (пропан -азот)

от 0 до 2,5

НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

10,63 % ±5% отн. (1,25 НКПРм)

±2,5% отн.

ГСО 10541-2014 (пропан-азот)

20,23 %±5% отн. (2,38 НКПРм)

±1,5% отн.

ГСО 10541-2014 (пропан -азот)

Определяемый компонент

Диапазон измерений интегральной концентрации определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС,    пределы    допускаемого

отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

пропан (СзНв)

от 0 до 5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

21,25% ± 5 %отн.

(2,5

НКПРм)

±1,5% отн.

ГСО 10541-2014 (пропан -азот)

40,55 %± 5% отн. (4,77 НКПРм)

±1,5% отн.

ГСО 10541-2014 (пропан -азот)

бутан (С4Н10)

от 0 до 1 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

3,5 %± 7 % отн.

(0,5

НКПРм)

±3% отн.

ГСО 10541-2014 (бутан-азот)

6,65 %± 5% отн. (0,95 НКПРм)

±1,5 % отн.

ГСО 10540-2014 (бутан-азот)

от 0 до 2,5

НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

8,75 %± 7% отн. (1,25 НКПРм)

±3% отн.

ГСО 10541-2014 (бутан-азот)

16,66 %± 2% отн. (2,38 НКПРм)

±1,2 % отн.

ГСО 10540-2014 (бутан-азот)

Определяемый компонент

Диапазон измерений интегральной концентрации определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС,    пределы    допускаемого

отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

бутан (С4Н10)

от 0 до 5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

17,5 %± 5 %отн. (2,5 НКПРм)

±2,5% отн.

ГСО 10541-2014 (бутан-азот)

33,32 %± 5% отн. (4,76 НКПРм)

±1,5 % отн.

ГСО 10541-2014 (бутан-азот)

пентан (С5Н12)

от 0 до 1 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

2,75 %± 7% отн.

(0,5 НКПРм)

±3 % отн.

ГСО 10541-2014 (пентан -азот)

5,23 %± 5% отн. (0,95 НКПРм)

±1,5 % отн.

ГСО 10540-2014 (пентан -азот)

от 0 до 2,5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

6,88 %± 3 % отн. (1,25 НКПРм)

±3% отн.

ГСО 10541-2014 (пентан -азот)

13,04 %± 2% отн. (2,37 НКПРм)

±1,2 % отн.

ГСО 10540-2014 (пентан -азот)

Определяемый компонент

Диапазон измерений интегральной концентрации определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС,    пределы    допускаемого

отклонения

Погрешность

аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

изобутан (и-С4Н10)

от 0 до 1 НКПР-м

азот

О.ч., сорт 2     по

ГОСТ 9293-74

3,25 %± 7% отн. (0,5 НКПР-м)

±3 % отн.

ГСО 10541-2014 (изобутан -азот)

6,18 %± 5% отн. (0,95 НКПР-м)

±1,5 % отн.

ГСО 10540-2014 (изобутан -азот)

от 0 до 2,5

НКПР-м

азот

О.ч., сорт 2     по

ГОСТ 9293-74

8,13 %± 7%отн. (1,25 НКПР-м)

±3% отн.

ГСО 10541-2014 (изобутан -азот)

15,47 %± 2% отн. (2,38 НКПР-м)

±1,2% отн.

ГСО 10540-2014 (изобутан -азот)

от 0 до 5 НКПР-м

азот

О.ч., сорт 2     по

ГОСТ 9293-74

16,25 % ±5% отн. (2,5 НКПР-м)

±2,5 % отн.

ГСО 10541-2014 (изобутан -азот)

30,94 %± 5% отн. (4,76 НКПР-м)

±1,5 % отн.

ГСО 10541-2014 (изобутан -азот)

Определяемый компонент

Диапазон измерений интегральной концентрации определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС,    пределы    допускаемого

отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

пропилен (СзНб)

от 0 до 1 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

5,0 %± 7 % отн.

(0,5

НКПРм)

±3 % отн.

ГСО 10541-2014 (пропилен -азот)

9,5 %± 5% отн. (0,95 НКПРм)

±1,5 % отн.

ГСО 10540-2014 (пропилен -азот)

от 0 до 2,5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

12,5 %± 5% отн. (1,25 НКПРм)

±2,5 % отн.

ГСО 10541-2014 (пропилен -азот)

23,8 %± 5% отн. (2,38 НКПРм)

±1,5 % отн.

ГСО 10541-2014 (пропилен -азот)

от 0 до 5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

25%±5 % отн. (2,5 НКПРм)

±1,5 %отн.

ГСО 10541-2014 (пропилен -азот)

47,6 %± 5% отн. (4,76 НКПРм)

±1,5 % отн.

ГСО 10541-2014 (пропилен -азот)

Определяемый компонент

Диапазон измерений интегральной концентрации определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС,    пределы    допускаемого

отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

гексан (СбНм)

от 0 до 1 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

2,5 %± 5 %отн.

(0,5

НКПРм)

±3 % отн.

ГСО 10541-2014 (гексан -азот)

4,65 %± 5% отн. (0,93 НКПРм)

±1,5 %отн.

ГСО 10540-2014 (гексан -азот)

этан (СгНб)

от 0 до 1 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

6,0 %± 5 % отн.

(0,5

НКПРм)

±3 % отн.

ГСО 10541-2014 (этан-азот)

11,4 %± 2% отн. (0,95 НКПРм)

±1,2% отн.

ГСО 10540-2014 (этан-азот)

от 0 до 2,5 НКПРм

азот

О.ч., сорт 2     по

ГОСТ 9293-74

15%±5 %отн. (1,25 НКПРм)

±2,5 % отн.

ГСО 10541-2014 (этан-азот)

28,56 % ± 5 % отн. (2,38 НКПРм)

±1,5 % отн.

ГСО 10541-2014 (этан-азот)

Определяемый компонент

Диапазон измерений интегральной концентрации определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС,    пределы    допускаемого

отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

этан (СгНб)

от 0 до 5 НКПР-м

азот

О.ч., сорт 2     по

ГОСТ 9293-74

30% ±5 % отн.

(2,5

НКПР-м)

±1,5 % отн.

ГСО 10541-2014 (этан-азот)

58,56 %± 5% отн. (4,88 НКПР-м)

±1,5 % отн.

ГСО 10541-2014 (этан-азот)

этилен (С2Н4)

от 0 до 1 НКПР-м

азот

О.ч., сорт 2     по

ГОСТ 9293-74

5,75 %± 5 %отн.

(0,5 НКПР-м)

±3 % отн.

ГСО 10541-2014 (этилен -азот)

10,93 %±2% отн. (0,95 НКПР-м)

±1,2% отн.

ГСО 10540-2014 (этилен -азот)

от 0 до 2,5

НКПР-м

азот

О.ч., сорт 2     по

ГОСТ 9293-74

14,38 % ±5% отн. (1,25 НКПР-м)

±2,5 % отн.

ГСО 10541-2014 (этилен-азот)

27,37 %± 5% отн. (2,38 НКПР-м)

±1,5 % отн.

ГСО 10541-2014 (этилен-азот)

Определяемый компонент

Диапазон измерений интегральной концентрации определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС,    пределы    допускаемого

отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

этилен (С2Н4)

от 0 до 5 НКПРм

азот

О.ч., сорт 2      по

ГОСТ 9293-74

28,75 % ±5% отн.(2,5 НКПРм)

±1,5 % отн.

ГСО 10541-2014 (этилен -азот)

56,01 %±5% отн. (4,87 НКПРм)

±1,5 % отн.

ГСО 10541-2014 (этилен-азот)

Примечания:

  • 1) Пересчет значений концентрации определяемого компонента, выраженной в объемных долях, %, в значения довзрывоопасной концентрации, % НКПР, проводится с использованием данных ГОСТ Р МЭК 60079-20-1-2011.

  • 2) Пересчет значений содержания определяемого компонента в ГС, выраженных в объемных долях, %, в единицы измерений интегральной концентрации, НКПРм, проведен для газовой кюветы длиной 0,2 м.

  • 3) Поверка газоанализаторов по определяемым компонентам пентан (диапазоны измерений от 0 до 5 НКПР м), гексан (диапазоны измерений от 0 до 2,5 НКПР м и от 0 до 5 НКПР м) проводится только при помощи кюветы длиной 1,0 м.

Приложение Б

(обязательное)

Технические характеристики тест-пластин, используемых при поверке

Таблица Б.1 - Технические характеристики тест-пластин, используемых при поверке

Обозначение пластины тестовой

Диапазон номинальных значений интегральной концентрации для тест-пластины, НКПРм

Определяемый компонент - метан, в диапазоне измерений, НКПР м

Определяемый компоне! в диапазоне измерений

гг - пропан, ,НКПРм

От Одо 1,0

От 0 до 2,5

От 0 до 5,0

От Одо 1,0

От 0 до 2,5

От 0 до 5,0

ПТ-1

(ЖСКФ.711111.022)

0,25-0,65

-

-

0,65-1,00

-

-

ПТ-2

(ЖСКФ.711111.023)

-

0,85 -1,55

-

-

1,50-2,50

-

ПТ-3

(ЖСКФ.711111.0241

-

-

1,55-2,40

-

-

2,35-3,55

Примечания:

  • 1 В комплект поставки ТГАЭС входит индивидуальный комплект тестовых пластин, на каждой пластине имеются следующие обозначения: обозначение (ПТ-1/2/3), заводской номер пластины и заводской номер комплекта ТГАЭС, год выпуска, номинальное значение показаний ТГАЭС при установке тест-пластины в оптический тракт газоанализатора.

  • 2 Допускаемые показания газоанализатора при использовании тестовых пластин:

ПТ-1 - номинальное значение, указанное на тест пластине, ± 0,1 НКПРм от величины, указанной на тест-пластине или ± 15% от диапазона пластины, в зависимости от того что больше;

ПТ-2 - номинальное значение, указанное на тест пластине, ± 0,2 НКПР м от величины, указанной на тест-пластине или ± 15% от диапазона пластины, в зависимости от того что больше;

ПТ-3 - номинальное значение, указанное на тест пластине, ± 0,5 НКПР м от величины, указанной на тест-пластине или ± 15% от диапазона пластины, в зависимости от того что больше.

Приложение В

(обязательное) Основные метрологические характеристики газоанализаторов трассовых модификаций ТГАЭС и ТГАЭС-М

Таблица В.1 - Диапазоны измерений и пределы допускаемой основной погрешности

Определяемый компонент

Диапазон измерений интегральной концентрации

Пределы допускаемой основной приведенной погрешности 2) 3), %

Метан (СН4)

от 0 до 1 НКПР-м от 0 до 2,5 НКПР-м от 0 до 5 НКПР-м

±5

Пропан (СзНв)

от 0 до 1 НКПР-м от 0 до 2,5 НКПР-м от 0 до 5 НКПР-м

±5

Бутан (С4Н10)

от 0 до 1 НКПР-м от 0 до 2,5 НКПР-м от 0 до 5 НКПР-м

±5

Пентан (С5Н12)

от 0 до 1 НКПР-м от 0 до 2,5 НКПР-м от 0 до 5 НКПР-м

±5

Изобутан (И-С4Н10)

от 0 до 1 НКПР-м от 0 до 2,5 НКПР-м от 0 до 5 НКПР-м

±5

Пропилен (СзНб)

от 0 до 1 НКПР-м от 0 до 2,5 НКПР-м от 0 до 5 НКПР-м

±5

Гексан (СбНи)

от 0 до 1 НКПР-м от 0 до 2,5 НКПР-м от 0 до 5 НКПР-м

±5

Этан (СгНб)

от 0 до 1 НКПР-м от 0 до 2,5 НКПР-м от 0 до 5 НКПР-м

±5

Этилен (С2Н4)

от 0 до 1 НКПР-м от 0 до 2,5 НКПР-м от 0 до 5 НКПР-м

±5

Значения НКПР определяемых компонентов в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

2) Нормирующее значение

- верхний предел диапазона измерений.

’ В нормальных условиях эксплуатации.

29

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
