Методика поверки «ГСИ. ИСТОЧНИКИ ПИТАНИЯ СЕРИЙ APS, GKP» (Код не указан!)

Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

МЕТОДИКА ПОВЕРКИ

г. Москва 2015

Настоящая методика устанавливает методы и средства первичной и периодических поверок источников питания серий APS, GKP, изготавливаемые фирмой «Good Will Instrument Со., Ltd.», Тайвань.

Источники питания серий APS, GKP (далее - источники, приборы) предназначены для воспроизведения напряжения переменного тока или напряжения постоянного и переменного тока (в зависимости от модели).

Межповерочный интервал 2 года.

Допускается проведение первичной поверки источников при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-10-2008.

Периодическая поверка источников в случае их использования для измерений (воспроизведения) меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления владельца источников, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке источников.

• 1.1  При поверке выполняются операции, указанные в таблице 1.

• 1.2  При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

• 2.1  При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

• 2.2  Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Таблица 3 - Вспомогательные средства поверки

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и аттестованные в качестве поверителей согласно ПР 50.2.012-94.

К проведению поверки допускаются лица, изучившие руководство по эксплуатации прибора и прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ.

При проведении поверки должны соблюдаться следующие условия:

• •   температура окружающего воздуха (20 ± 5) °C;

• •    относительная влажность от 30 до 80 %;

• •    атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.;

• •    напряжение питания - в зависимости от модификации;

• •    частота питающего напряжения (50,0 ± 0,5) Гц.

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 1.   Проверены документы, подтверждающие электрическую безопасность.

• 2.   Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 3.   Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

• 7.1 Метрологические характеристики, подлежащие определению.

Определению подлежат погрешности измерения, перечисленные в таблице 4.

Таблица 4 - Метрологические характеристики источников питания серий APS, GKP

Продолжение таблицы 4

Примечание:

Р — здесь и далее погрешность установки (измерения) параметров нормируется для режима воспроизведения постоянного напряжения (при наличии) и переменного напряжения.

²⁾ - Здесь и далее погрешность определяется от измеренного значения по индикатору прибора. При отсутствии режима измерения, погрешность определяется от установленного значения по индикатору прибора.

Ризм - измеренное значение мощности (Вт), е.м.р. - единица младшего разряда (Вт), U_H3M - измеренное значение напряжения (В), и_пред - верхний предел диапазона установки напряжения (В), F_yCT- установленное значение частоты (Гц), 1_изм - измеренное значение тока (А).

• 7.2  Внешний осмотр.

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:

• 1.   Комплектность прибора должна соответствовать руководству по эксплуатации;

• 2.   Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях;

• 3.   Не должно быть механических повреждений корпуса, лицевой панели, органов управления. Все надписи должны быть четкими и ясными;

• 4.   Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

• 7.3  Проверка сопротивления изоляции.

Проверку сопротивления изоляции выполнять с помощью мегаомметра М4100/3, который включается между соединенными между собой контактами сетевой вилки и корпусом прибора. За результат измерений принимать значение сопротивления, полученное по истечении 1 минуты после приложения испытательного напряжения.

Измеренное значение сопротивления должно быть не менее 20 МОм.

При несоблюдении этого требования и наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

• 7.4  Опробование.

Включить прибор. Проверить работоспособность индикаторов, регуляторов и функциональных клавиш. Режимы, отображаемые на индикаторах, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать требованиям руководства по эксплуатации.

При неверном функционировании прибор бракуется и направляется в ремонт.

Идентификационное наименование и номер версии программного обеспечения отображаются в информации о системе. Вывод на экран информации о системе осуществляется в соответствии с руководством по эксплуатации на конкретный источник.

Наименование и номер версии программного обеспечения должны соответствовать указанным в таблице 5.

При невыполнении этих требований поверка прекращается и прибор бракуется.

Таблица 5 - Характеристики программного обеспечения (ПО)

• 7.5 Проверка диапазона и погрешности установки и измерения выходного напряжения.

Определение диапазона и абсолютной погрешности установки и измерения выходного напряжения производить методом прямого измерения напряжения, воспроизводимого поверяемым прибором, эталонной мерой - вольтметром универсальным В7-78/1 при отсутствии нагрузки.

Определение погрешности прибора проводить в точках, соответствующих 10 - 15 %, 20 - 30 %, 40 - 60 %, 70 - 80 % и 90 - 100 % от конечного значения диапазона измерений.

Определение погрешности проводить в следующем порядке:

• 1. Подключить к выходу поверяемого прибора (в соответствии с руководством по эксплуатации) вольтметр универсальный В7-78/1 (см. рисунок 1).

• 2.  На ЛАТРе установить напряжение питания равным номинальному (220 В), контролируя его при помощи встроенного вольтметра.

• 3.  Перевести вольтметр универсальный В7-78/1 в режим измерения напряжения переменного тока.

• 4.  Органами управления поверяемого прибора установить режим воспроизведения переменного синусоидального напряжения (при наличии нескольких режимов) частотой 50 Гц.

• 5.  Регулятором выходного напряжения поверяемого прибора установить выходное напряжение соответствующее 10 - 15 % от конечного значения диапазона измерений;

• 6.  Произвести измерение выходного напряжения прибора, фиксируя показания вольтметра универсального В7-78/1.

• 7.  Провести измерения по п.п. 4-5 устанавливая на поверяемом приборе выходное напряжение, соответствующее 20 - 30 %, 40 - 60 %, 70 - 80 % и 90 - 100 % от конечного значения каждого диапазона измерений.

• 8.  Провести измерения по п. п. 1 - 7 для режима постоянного напряжения (при наличии).

• 9.  Результаты поверки прибора считать удовлетворительными, если:

- во всех поверяемых точках абсолютная погрешность, определенная по формуле:

AU = Ux-U₀          (1)

где Ux - значение напряжения, установленное на выходе поверяемого прибора, В; Uo - значение напряжения, измеренное вольтметром универсальным В7-78/1, В

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

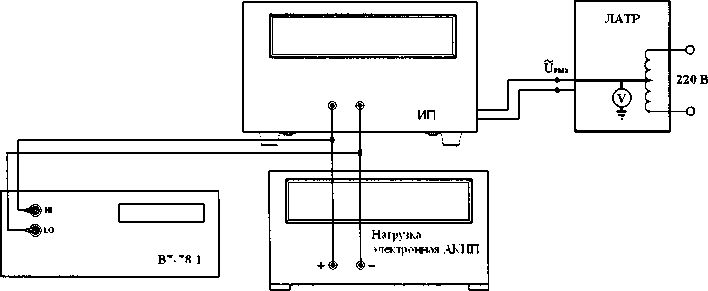

Рисунок 1

• 7.6 Определение погрешности установки частоты выходного напряжения.

Для определения абсолютной погрешности установки частоты напряжения переменного тока собрать схему поверки в соответствии с рисунком 1. Для модификаций APS-77050, PS-77100, APS-71102 в качестве эталонной меры использовать вольтметр универсальный В7-78/1, для модификации GKP-72302 вместо вольтметра использовать частотомер универсальный CNT-90.

• 1.   На ЛАТРе установить напряжение питания равным номинальному (220 В), контролируя его при помощи встроенного вольтметра.

• 2.   Перевести вольтметр универсальный В7-78/1 в режим измерения напряжения переменного тока.

• 3.   На источнике питания в соответствии с руководством по эксплуатации установить режим воспроизведения переменного синусоидального напряжения (при наличии нескольких режимов).

• 4.   Устанавливать последовательно пять значений частоты напряжения переменного тока на выходе источника питания, равномерно распределенных в диапазоне измерений, в том числе значения, равные нижнему и верхнему пределам частоты выходного напряжения.

• 5.   По показаниям вольтметра универсального цифрового В7-78/1 фиксировать значения частоты напряжения переменного тока на выходе источника.

• 6.   Результаты поверки прибора считать удовлетворительными, если:

- во всех поверяемых точках абсолютная погрешность, определенная по формуле:

AF = F_x - F_o             (2)

где F_x - значение частоты напряжения, установленное на выходе поверяемого прибора, Гц: Fo - значение частоты напряжения, измеренное эталонным прибором, Гц,

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.7 Определение нестабильности выходного напряжения от изменения напряжения сетевого питания.

Для определения нестабильности выходного напряжения переменного тока при изменении напряжения электропитания источника собрать схему поверки в соответствии с рисунком 2.

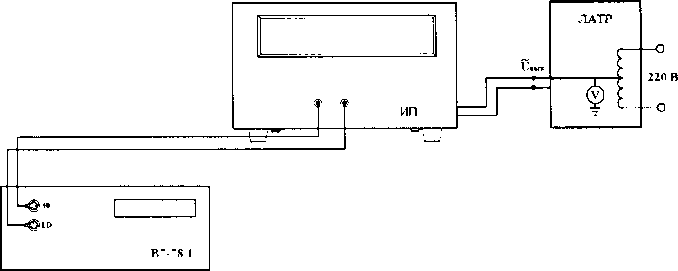

Рисунок 2

• 1.   На ЛАТРе установить напряжение на выходе равным 220 В. На источнике питания в соответствии с руководством по эксплуатации установить выходное синусоидальное напряжение, 220 В с частотой 50 Гц.

• 2.   С помощью электронной нагрузки АКИП (например, АКИП-1318) установить значение силы тока в нагрузке соответствующее 90 % от выбранного диапазона тока.

• 3.   По показаниям вольтметра универсального цифрового В7-78/1 фиксировать значение напряжения на выходе источника U i.

• 4.   На ЛАТРе установить напряжение на выходе равным 198 В и контролировать его при помощи встроенного вольтметра.

• 5.   По показаниям вольтметра универсального цифрового В7-78/1 фиксировать значение напряжения на выходе источника U₂.

• 6.   Значение нестабильности выходного напряжения переменного тока при изменении напряжения электропитания источника определить по формуле (3)

AU = U, - U₂             (3)

где U] - напряжение на выходе источника питания при номинальном напряжении, В;

U₂ - напряжение на выходе источника питания при измененном напряжении, В.

Определение нестабильности выходного напряжения при увеличении напряжения электропитания источника питания равном 242 В провести аналогично.

Результаты поверки считают удовлетворительными, если полученные значения нестабильности выходного напряжения при изменении напряжения электропитания источника питания не превышает значений, указанных в п. 7.1 настоящей Методики.

• 7.8  Определение нестабильности выходного напряжения при изменении тока нагрузки.

Для определения нестабильности выходного напряжения источника при изменении тока нагрузки собрать схему поверки в соответствии с рисунком 2.

В качестве нагрузки использовать электронную нагрузку АКИП (например, АКИП-1318 или АКИП-1320-в зависимости от мощности поверяемого источника).

Определения нестабильности выходного напряжения проводится в одном из режимов -в режиме переменного напряжения или в режиме постоянного напряжения (если режим постоянного напряжения присутствует).

Определение нестабильности проводить в следующем порядке:

• 1.   На ЛАТРе установить напряжение питания равным номинальному (220 В), контролируя его при помощи встроенного вольтметра;

• 2.   На поверяемом источнике, согласно руководству по эксплуатации, выбрать один из диапазонов выходных напряжений и установить значение напряжения, равное половине максимального значения в выбранном диапазоне.

• 3.   На электронной нагрузке установить режим стабилизации силы тока «СС», значение тока потребления установить равным 90 % от максимального значения силы тока на выходе поверяемого прибора в выбранном диапазоне.

• 4.   По истечении 1 минуты произвести измерение выходного напряжения прибора Ui. фиксируя показания вольтметра В7-78/1.

• 5.   Отключить нагрузку от источника питания.

• 6.   По истечении 1 минуты произвести измерение выходного напряжения прибора U₂. фиксируя показания вольтметра универсального В7-78/1.

• 7.   Провести измерения по п.п. 1 - 6 для остальных диапазонов напряжений.

• 8.   Результаты поверки прибора считаются удовлетворительными, если:

- нестабильность выходного напряжения, определенная по формуле:

AU = U!-U₂           (4)

где U] - значение напряжения на выходе поверяемого прибора при максимальном токе нагрузки 1макс, В;

U₂ - значение напряжения на выходе поверяемого прибора при минимальной нагрузке, В;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.9  Определение погрешности измерения тока.

Определение погрешности измерения тока проводится в одном из режимов - в режиме переменного напряжения или в режиме постоянного напряжения (если режим постоянного напряжения присутствует).

В качестве нагрузки использовать электронную нагрузку АКИП (например, АКИП-1318 или АКИП-1320 - в зависимости от мощности поверяемого источника). В качестве эталонной меры использовать шунт токовый АКИП-7501, соединенный последовательно с электронной нагрузкой АКИП.

Для определения погрешности измерения тока собрать схему поверки в соответствии с рисунком 3.

Определение погрешности проводить в следующем порядке:

• 1. Разъемы поверяемого прибора соединить при помощи измерительных проводов с соответствующими разъемами нагрузки электронной серии АКИП (например, АКИП-1318 или АКИП-1320 - в зависимости от номиналов напряжения и тока поверяемого прибора), шунта токового АКИП-7501 и вольтметра В7-78/1 (см. рисунок 3);

• 2. Подключение поверяемого прибора к шунту АКИП-7501 производить на том пределе, на котором максимальный ток на выходе источника не превышал бы предел по току шунта.

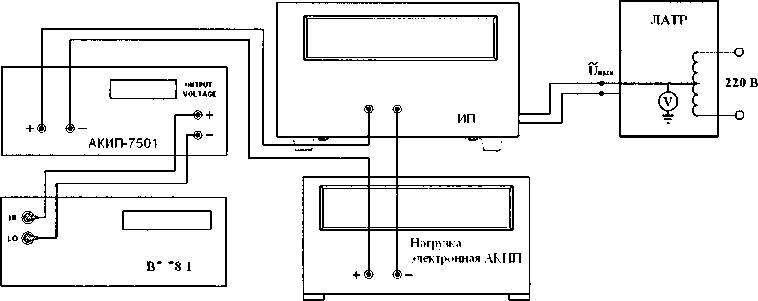

Рисунок 3

• 3.   К потенциальным зажимам шунта подключить вольтметр В7-78/1;

• 4.   На поверяемом источнике, согласно руководству по эксплуатации, выбрать один из диапазонов выходных напряжений, установить частоту выходного напряжения 50 Гц (в режиме переменного напряжения), установить значение напряжения, равное половине максимального значения в выбранном диапазоне.

• 5.   Органами управления электронной нагрузки установить выходной ток, соответствующий 10 - 15 % от конечного значения диапазона измерений;

• 6.   Произвести измерение падения напряжения на шунте, фиксируя показания вольтметра В7-78/1.

• 7.   Провести измерения по п.п. 5-7 устанавливая на поверяемом приборе выходной ток, соответствующий 20 - 30 %, 40 - 60 %, 70 - 80 % и 90 - 100 % от конечного значения диапазона измерений.

• 8.   Результаты поверки прибора считать удовлетворительными, если:

- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:

AI = 1_Х - U_o/R             (5)

где 1х - значение силы тока, измеренное по индикатору поверяемого прибора, А; Uo - значение падения напряжения на шунте, измеренное вольтметром В7-78/1, В; R - номинальное сопротивление шунта АКИП-7501, Ом,

не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.10 Определение погрешности измерения мощности.

Определение погрешности измерения мощности проводится в одном из режимов - в режиме переменного напряжения или в режиме постоянного напряжения (если режим постоянного напряжения присутствует).

В качестве нагрузки использовать электронную нагрузку АКИП (например, АКИП-1318 или АКИП-1320 - в зависимости от мощности поверяемого источника).

Для определения погрешности измерения мощности собрать схему поверки в соответствии с рисунком 4.

Определение погрешности проводить в следующем порядке:

• 1. Разъемы поверяемого прибора соединить при помощи измерительных проводов с соответствующими разъемами нагрузки электронной серии АКИП (например, АКИП-1318 или

АКИП-1320 - в зависимости от номиналов напряжения и тока поверяемого прибора), шунта токового АКИП-7501 и вольтметра В7-78/1 (см. рисунок 4).

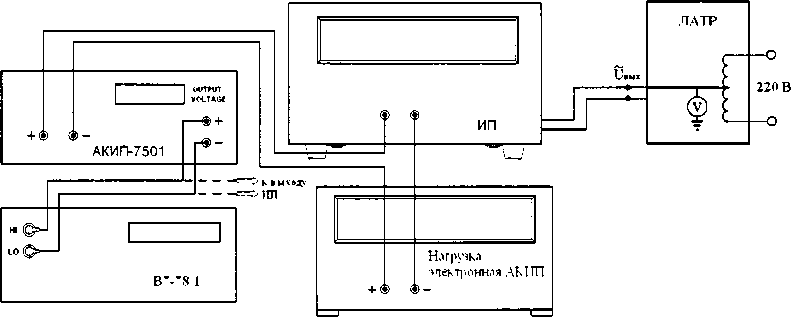

Рисунок 4

• 2. Подключение поверяемого прибора к шунту АКИП-7501 производить на том пределе, на котором максимальный ток на выходе источника не превышал бы предел по току шунта.

• 3. На поверяемом источнике, согласно руководству по эксплуатации, выбрать один из диапазонов выходных напряжений, установить частоту выходного напряжения 50 Гц (в режиме переменного напряжения), установить значение напряжения, равное максимальному значению в выбранном диапазоне (не превышающем максимально допустимое значение напряжения нагрузки).

• 4. На нагрузке установить режим постоянного тока.

• 5. Органами управления электронной нагрузки устанавливать значение мощности (заданием тока нагрузки), соответствующее 10% от диапазона значений, измеряемых источником.

• 6. Считать показания мощности по индикатору источника.

• 7. При помощи вольтметра универсального В7-78/1 зафиксировать падение напряжения на шунте и падение напряжения на выходе источника.

• 8. Вычислить действительное значение мощности, воспроизводимого источником по формуле:

Рд = и_вых(и_ш/К_ш)              (6)

где и_вь,х - значение напряжения на выходе источника, измеренное вольтметром В7-78/1, В; U_m - значение падения напряжения на шунте, измеренное вольтметром В7-78/1, В;

R_m - номинальное сопротивление шунта АКИП-7501, Ом.

• 9. Провести измерения по п.п. 5-8 устанавливая при помощи нагрузки значения мощности, соответствующие 50 % и 90 % от конечного значения диапазона измерений мощности источником.

• 10. Результаты поверки прибора считаются удовлетворительными, если:

- погрешность измерения мощности источником, определенная по формуле:

ДР = Р_изм - Р_д              (7)

где Р_изм - значение выходной мощности, измеренное по индикатору источника, Вт;

Р_д - действительное значение мощности, воспроизводимого источником, вычисленное по формуле (6), Вт,

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.11 Определение коэффициента гармоник выходного напряжения.

Определение коэффициента гармоник выходного напряжения производить методом прямого измерения при помощи измерителя нелинейных искажений С6-12.

Определение коэффициента гармоник проводить на минимальной и максимальной частоте выходного напряжения.

Для определения коэффициента гармоник собрать схему поверки в соответствии с рисунком 5.

о

Рисунок 5

Определение коэффициента гармоник выходного напряжения проводить в следующем порядке:

Разъемы поверяемого прибора соединить при помощи измерительных проводов с соответствующими разъемами измерителя нелинейных искажений (см. рисунок 5).

• 1.   На ЛАТРс установить напряжение питания равным номинальному (220 В), контролируя его при помощи встроенного вольтметра.

• 2.   На поверяемом источнике установить значение выходного напряжения 90 В.

• 3.   Произвести измерение коэффициента гармоник на минимальной и максимальной частоте выходного напряжения.

Результаты поверки прибора считать удовлетворительными, если измеренные значения коэффициента гармоник выходного напряжения не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Оформление результатов поверки осуществляется в соответствие с требованиями Приказа Минпромторга России от 02.07.2015 г. № 1815.

При положительных результатах поверки на корпус прибора наносится знак поверки, в паспорте производится запись о годности к применению и (или) выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, клеймо предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Начальник сектора отдела 206.1

ФГУП «ВНИИМС»
