Государственная система обеспечения единства измерений

Резервуары стальные вертикальные цилиндрические

РВС-2000. Методика поверки

МП 1257-7-2020

Настоящая методика поверки распространяется на резервуары стальные вертикальные цилиндрические (далее - резервуар) номинальной вместимостью 2000 м³ (РВС-2000 №№1/1, 1/2, 1/3, 1/4, 1/5, 1/6, 1/7, 1/8, 1/9, изготовленных АО «Рузхиммаш», г. Рузаевка) расположенные на территории Нижнетагильской нефтебазы ООО «Газпромнефть-Терминал» и устанавливает порядок проведения их поверки электроннооптическим методом.

Резервуары стальные вертикальные цилиндрические РВС-2000 с заводскими номерами 1/1, 1/2, 1/3, 1/4, 1/5, 1/6, 1/7, 1/8, 1/9 соответствуют средству измерений приказа Федерального агенства по техническому регулированию и метрологии от 7 февраля 2018 года № 256 Приложение В часть 3.

В настоящей методике использованы ссылки на следующие стандарты:

3.1 При выполнении измерений геометрических параметров внутренней полости резервуара выполняют операции указанные в таблице 1.

Таблица 1

При проведении первичной поверки соблюдают следующие условия.

• 4.1 Температура окружающего воздуха:..............................от -5 °C до +35 °C.

• 4.2 Атмосферное давление...............................................от 84,0 до 106,7 кПа.

• 4.3 Резервуар при поверке должен быть порожним.

• 4.4 Внутренняя поверхность резервуара должна быть очищена до состояния, позволяющего проводить измерения.

• 5.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации.

• 5.2 При проведении поверки резервуара в дистанционном режиме поверку проводит специалист ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Менделеева», прошедший обучение на курсах повышения квалификации, с привлечением к выполнению операций данной методики поверки лиц прошедших курсы повышения квалификации по программе ВНИИР - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» «Поверка (калибровка) резервуаров, танков наливных судов и градуировка трубопроводов».

• 5.3 К проведению работ допускаются лица, изучившие настоящую методику, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004.

• 5.4 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087.

• 5.5 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005 и соответствовать гигиеническим нормативам ГН 2.2.5.3532.

• 5.6 При необходимости для дополнительного освещения при проведении измерений параметров резервуара применяют переносные светильники.

• 5.7 Перед началом работ проверяют исправность лестниц, перил и помостов с ограждениями.

• 5.8 Интервал между поверками - 5 лет.

Применяемые при поверке средства измерений должны быть поверены и обеспечивать пределы допускаемой погрешности измерений параметров резервуара, приведенные                                                                 в

таблице 2.

Таблица 2

При соблюдении, указанных в таблице 2, пределов допускаемой погрешности измерений погрешность определения вместимости резервуара находится в пределах: ± 0,20 %.

При проведении поверки резервуаров должны применятся следующие основные и вспомогательные средства поверки, приведенные в таблице 3.

Таблица 3

Рисунок 1 - Пример изображения марки.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

К работе по проведению поверки резервуаров стальных вертикальных цилиндрических допускаются лица, прошедшие обучение и аттестованные по безопасности труда в соответствии с ГОСТ 12.0.004.

Поверитель перед началом проведения работ должен изучить порядок работы с применяемым при поверке оборудованием.

При проведении поверки с целью сохранения жизни и здоровья поверителей, предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005-88 и соответствовать гигиеническим нормативам ГН 2.2.5.3532 [2].

• 8.1 При внешнем осмотре резервуара проверяют:

• - соответствие конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

• - исправность лестниц и перил;

-чистоту внутренней поверхности резервуара.

• 8.2 Определяют перечень внутренних деталей, оборудования, влияющих на вместимость резервуара, например, незаполненные продуктом трубопроводы, тумбы пригруза, неперфорированные колонны и т.д. и фиксируют их в копии технического проекта для дальнейшего исключения их из расчета.

• 8.3 Фиксируют мелом точку касания днища грузом рулетки и устанавливают в ней марку.

• 8.4  В результате внешнего осмотра поверитель принимает решение по проведению дальнейшей поверки или устранению выявленных дефектов до проведения поверки. В случаи невозможности устранения дефектов проведение поверки прекращается.

При подготовке к поверке проводят следующие работы:

• 9.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства.

• 9.2 Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

• 9.3 Измеряют параметры окружающего воздуха.

• 9.4  Проводят измерение температуры стенки резервуара с применением пирометра. Измерение температуры стенки резервуара проводят на 4 равноудаленных образующих стенки резервуара в первом, среднем, последнем поясах.

Значение температуры стенки принимают как среднее арифметическое значение измеренных значений.

Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.2).

• 9.5 Получают следующие документы, выданные соответствующими службами владельца резервуара:

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК РЕЗЕРВУАРА

• 10.1.1 Базовую высоту Н₅ измеряют рулеткой с грузом через измерительный люк резервуара. Отсчет проводят от риски измерительного люка или от его верхнего среза.

Результаты измерений Н₅ вносят в протокол, форма которого приведена в приложении Б.

• 10.1.2 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия -владельца резервуара.

Примечание - Измерения проводят не позднее 12 месяцев с даты поверки.

При ежегодных измерениях базовой высоты резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению со значением, установленным при поверке резервуара, более чем на 0,1 %, устанавливают причину и устраняют ее.

При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

При проведении сканирования внутренней полости резервуара проводят следующие операции.

• 10.2.1 Подготавливают сканер к работе в соответствии с требованиями его технической документации.

Прибор горизонтируют с применением трегера с дальнейшим контролем электронным встроенным уровнем (при наличии).

• 10.2.2 Определяют необходимое количество станций сканирования и места их расположения, обеспечивающих исключение не просканированного пространства (теней).

Количество станций должно быть не менее трех.

Схема размещения станций должна обеспечить видимость с каждой станции марки (рисунок А.2).

• 10.2.3 Сканирование проводят последовательно с каждой станции в режиме кругового обзора (360°). Дискретность сканирования устанавливают в пределах: от 3 до 5 мм.

• 10.2.4 Операции сканирования и взаимной привязки станций проводят в соответствии с требованиями технической документации на прибор и применяемого ПО.

Результаты измерений автоматически фиксируются и записываются в памяти процессора сканера в заранее сформированном файле.

При наполнении резервуара продуктом его вместимость изменяется не только от уровня его наполнения, но и в результате деформации стенок от гидростатического давления столба налитой жидкости.

• 10.3.1 Вносят значение плотности р_;+Х1 кг/м³, жидкости, для хранения которой предназначен резервуар (таблица Б.2).

• 10.4.1 Обработку результатов измерений при поверке проводят в соответствии с приложением Д.

• 10.4.2 Градуировочную таблицу составляют, с шагом ЛН_И = 1 см или шагом Д/-/_и = 1 мм (при необходимости по согласованию с Заказчиком), начиная с исходного уровня (уровня, соответствующего высоте «мертвой» полости Н_мп) и до предельного уровня Н_пр , равного суммарной высоте поясов резервуара.

• 10.4.3 Вместимость резервуара, соответствующую уровню жидкости Н, У(Н), вычисляют:

• - при приведении к стандартной температуре 15 °C - по формуле (Д.З);

• - при приведении к стандартной температуре 20 °C - по формуле (Д.4).

Примечания

• 1 Значение температуры, к которой приведены данные градуировочной таблицы, согласовываются с Заказчиком;

• 2 Значение температуры указано на титульном листе градуировочной таблицы.

• 10.4.4 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

• 10.4.5 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня Н_мп, соответствующего высоте «мертвой» полости.

• 10.4.6 При составлении градуировочной таблицы значения вместимости округляют до 1 дм³.

Обработку результатов измерений проводят с помощью программного обеспечения 3DReshaper или аналогичного программного обеспечения.

Подтверждение соответствия резервуара метрологическим требованиям принимается при выполнении разделов 8, 10 данной методики поверки.

• 12.1  При положительных результатах поверки резервуара оформляют свидетельство о поверке в соответствии с действующими нормативными и правовыми актами проведения поверки.

При отрицательных результатах поверки оформляют извещение о непригодности

• 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б) протокол поверки.

Форма протокола поверки приведена в приложении Б.

• 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г.

• 12.4 Протокол поверки подписывает поверитель.

• 12.5 Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

• 12.6 Знак поверки наносится в свидетельство о поверке.

• 12.7 Градуировочную таблицу утверждает руководитель или уполномоченное лицо организации, аккредитованной на право проведения поверки.

(справочное)

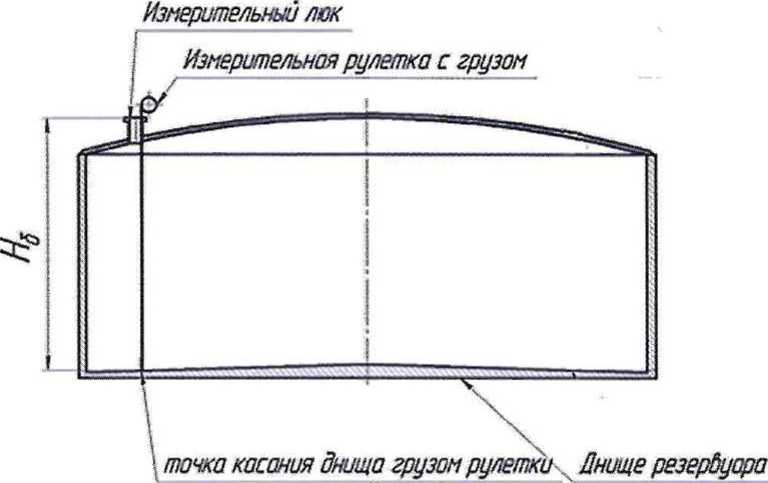

Рисунок А. 1 - Схема измерения базовой высоты резервуара и эталонного расстояния уровнемера

1 - внутренняя полость резервуара; 2 - точка установки марки в точке касания днища грузом рулетки; 3 - точки стояния станций съемки

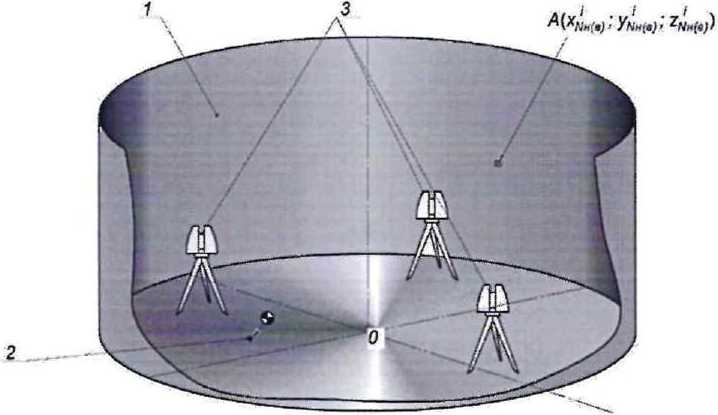

Рисунок А.2 - Схема сканирования внутренней полости резервуара

(обязательное)

ПРОТОКОЛ

измерений параметров резервуара

Таблица Б.1- Общие данные

Продолжение таблицы Б.1

Окончание таблицы Б.1

Таблица Б.2- Условия проведения измерений и параметры резервуара

Таблица Б.З- Высота поясов и толщина стенок резервуара

Должность Подпись Инициалы, фамилия

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца

резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «____»_____________20__г.

Составлен в том, что комиссия, назначенная приказом по_________________________

наименование

_______________________________________, в составе председателя_________________

предприятия - владельца резервуара

_________________________________________и членов:________________________________

инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического РВС-________№______________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Таблица!                                        В миллиметрах

Относительное изменение базовой высоты резервуара 5₆ , %, вычисляют по формуле

Вывод - требуется (не требуется) внеочередная поверка резервуара.

Председатель комиссии

подпись             инициалы, фамилия

Члены комиссии:

подпись            инициалы, фамилия

подпись            инициалы, фамилия

(рекомендуемое)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы¹⁵

Приложение к свидетельству о поверке №___________

УТВЕРЖДАЮ

«____»_________________20__г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА № на резервуар стальной вертикальный цилиндрический

РВС-      №

Организация________________________________________________

Данные соответствуют стандартной температуре 15 °C (20 °C)

(ненужное удалить)

Погрешность определения вместимости: 0,20%

Срок очередной поверки_________________________

Поверитель

ПОДПИСЬ

должность, инициалы, фамилия

^1> Форма титульного листа не подлежит изменению

Г.2 Форма градуировочной таблицы резервуара¹

Лист___из_______

Организация______________________

Резервуар N2_______________________

Место расположения_______________

Таблица Г.1 - Посантиметровая вместимость резервуара

Таблица Г.2 - Вместимость в пределах «мертвой» полости резервуара

(обязательное)

Алгоритм обработки результатов измерений при применении сканера и функциональные требования к программному обеспечению (ПО)

ПО формирования

___________________градуировочной таблицы _____________

• - создание из массива точек нерегулярной триангуляционной сети (TIN) и NURBS-поверхности;

• - создание модели отсканированного объекта с помощью геометрических примитивов;

• - введение поправок к значениям вместимости за счет деформации стенок от гидростатического давления налитой жидкости;

• - приведение значений к стандартной температуре 15 °C или 20 °C;

• - создание и печать градуировочных таблиц;

• - экспорт данных в цифровом формате

Таблица Д.1

продолжение таблицы Д.1

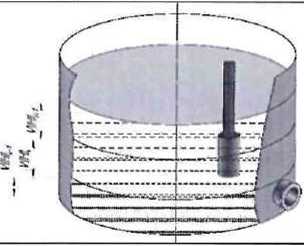

САПР/ЗЭ эскиз/сплайны на поясах резервуара или ПО формирования градуировочной таблицы

поверхность стенки резерву про

САПР/ЗО модель или ПО формирования градуировочной таблицы

■.точка касания днища грузом рулетки

'. плоскость А

окончание таблицы Д.1

Д.2.1 Поправку к вместимости резервуара за счет гидростатического давления столба налитой жидкости ДЦ., при наполнении к-го пояса вычисляют по формуле

где Ну, б₁ - высота уровня и толщина стенки первого пояса;

Н_к, высота уровня и толщина к-го вышестоящего пояса;

к- номер наполненного пояса;

А? - постоянный коэффициент для поверяемого резервуара, вычисляемый по формуле

где g - ускорение свободного падения, м/с² (д = 9,8066 м/с²);

Рж.х ~ плотность хранимой жидкости, (графа 3 таблица Б.5);

Dy - внутренний диаметр 1-го пояса, значение принимаемое по таблице Е.1, графа 4, мм;

Е - модуль упругости материала, Па, (для стали Е= 2,1 • 10¹¹ Па).

Д.3.1 Вместимость резервуара V (Н) , приведенную:

• - к стандартной температуре 15 °C вычисляют по формуле

У(Н)'=Ц[1₊2<х_ст(15-(_ет)];                                    (Д.З)

• - к стандартной температуре 20 °C вычисляют по формуле

У(Н)'=Ц[1 ₊ 2а_ет(20-<_ст)],                                   (Д.4)

где f_CT - температура стенки резервуара, принимаемая по таблице Б.2 (графа 2);

а_ст - коэффициент линейного расширения материала стенки резервуара, для стали принимают значение: 12,5 ■ 10"⁶1/°С.

БИБЛИОГРАФИЯ

[1] Сканер лазерный Leica RTC360, реестр утвержденных средств измерений ФИФОЕИ № 74358-19

Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны

Положение о порядке подготовки и аттестации работников организаций, поднадзорных Федеральной службе по экологическому, технологическому и атомному надзору, утвержденное приказом Федеральной службой

по экологическому, технологическому и атомному надзору от 29 января 2007 № 37

¹

Форма градуировочной таблицы не подлежит изменению
