КОМПЛЕКСЫ ИЗМЕРИТЕЛЬНЫЕ ВИДЕОГРАФИЧЕСКИЕ VIZOGRAF

Методика поверки

МРБ МП. 262.3  -2016 г. Витебск

2016

Настоящая методика поверки распространяется на комплексы измерительные видеографические VizoGraf (далее комплексы), предназначенные для измерения, преобразования, обработки аналоговых, дискретных и цифровых сигналов от различных типов первичных преобразователей, их отображения и передачи в локальную информационную сеть, а также для генерации и выдачи на объект управляющих аналоговых, дискретных и цифровых сигналов.

Настоящая методика разработана в соответствии с требованиями ТКП 8.003 (03220) и предназначена для проведения первичной и периодической поверки комплексов.

Межповерочный интервал - 24 месяца.

Примечание 1 - На территории РФ действует РМГ 51-2002. 2 - Допускается проведение поверки отдельных ИК (поверки на меньшем числе поддиапазонов измерений) в соответствии с письменным заявлением владельца, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 1.1 При проведении поверки должны быть выполнены операции и применены средства измерений с характеристиками, указанными в таблице 1.

• 1.2 Применяемые средства измерений должны быть поверены в соответствии с требованиями ТКП 8.003.¹

При отсутствии средств измерений и вспомогательного оборудования, указанных в таблице 1, допускается применение средств измерений, обеспечивающих определение метрологических характеристик поверяемых каналов с требуемой точностью.

• 1.3 Все средства измерений должны иметь действующие документы об их поверке или аттестации или калибровке.

• 1.4 При получении отрицательных результатов при проведении любой операции, приведенной в таблице 1, поверка должна быть прекращена.

Таблица 1

Проверка электрической прочности изоляции

Определение основной погрешности измерений входных сигналов

Внешний осмотр Опробование______

Проверка электрического сопротивления изоляции

поверке периодической

Проведение опера-ций при первич-

Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки, их метрологические и основные техниче-ские характеристики, обозначение ТИПА стоянного тока ± (0-100) мВ, ± (0,1-1) В, ± (1-11) В, погрешность 0,0075 %+5 мкВ, 0,0075 %+0,05 мВ, 0,0075 % + 0,55 мВ; воспроизведение напряжения постоянного тока (0-0,1) В, (0,1-1) В, (1-5) В, погрешность 0,0075 % + 5 мкВ, 0,0075 %+ 0,05 мВ, 0,0075%+0,25 мВ;

Компаратор напряжений РЗООЗ, класс точности 0,0005;

Магазин сопротивления Р4831, класс точности 0,02/210-⁶, диапазон показаний (0,021-111111,1) Ом;

Мультиметр Keithley Model 2000 Пределы измерения напряжения постоянного тока: 100 мВ, 1 В, 10 В, 100 В, 1000 В, погрешность

^•к^и^+зб^и^в, ХЗО’К^и^+МО^иг^В, ^зо1о*1и+5-1о*и_ф)в,

^б'Ю^икм+бЮ^и^В;

пределы измерения силы постоянного тока: 10 мА, 100 мА, 1 А, 3 А, погрешность ±(5ooio⁶u_<-Haio⁶i₄,)A, =К50010Чм^40%)Д,

Х800-104^44010%) А, ^гоо-ю^^+ьк^^А;

диапазон измерения напряжения переменного тока: (0,1-750) В, погрешность

1^0,0006 U_HW+0,0003 Up) В; пределы измерения силы переменного тока: 1А, ЗА, погрешность ^0,0011_ИМ-Ю,00041_Ф) А, =К0,0015и,4О,00061ф) А; пределы измерения сопротивления: 100 Ом, 1 кОм, 10 кОм, 100 кОм, 1 МОм, 10 МОм, 100 МОм, погрешность

±(100- 104^-МО- lO^-Rp) Ом, ±(100-1О*-IW10- 10* R^) Ом, ±(100- 10*-R*«+10- lO^-Kp) Ом, ±(100- 104W10- Ю^-Кр) Ом, =ф00- 104U.+10- 10*-Rq») Ом, ±(400- lO^-R^+lO- Ю^-ад Ом, ±(150010*Киы+30-10ЧЦ,)Ом; диапазон измерения частоты напряжения переменного тока: (50-10000) Гц, погрешность ±(0,0001 *Гизм )Гц Катушка сопротивлений эталонная РЗЗ пределы измерений 100 Ом, класс точи 0,01; 3 разряд;

-Ч»

После ремонта (путем замены или без замены) отказавшей составной части (измерительного модуля) без изменения конфигурации комплекса на исправную часть (измерительный модуль с конфигурацией, аналогичной заменяемому), проводят внеочередную поверку измерительного модуля согласно ТИПА на модули.

В случае изменения конфигурации комплекса он подлежит внеочередной поверке.

• 2.1 К проведению измерений при поверке допускаются лица, прошедшие специальное обучение и имеющие квалификацию поверителя.

• 2.2 Поверку должен выполнять персонал, прошедший инструктаж по охране труда, имеющий необходимую подготовку для работы с комплексами и используемыми эталонами.

• 3.1 При проведении поверки необходимо соблюдать требования безопасности, предусмотренные ТКП 181 и требования безопасности, оговоренные в технической документации на комплексы и используемые эталоны.

Примечание 3 - на территории РФ действуют документы ГОСТ 12.2.007.0-75 и ГОСТ 12.1.019-2009.

• 4.1 При проведении поверки должны быть соблюдены следующие нормальные условия:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность - от 30 % до 80 %;

• - атмосферное давление - от 84 до 106,7 кПа;

• - напряжение питания - 24 В постоянного тока;



  иЬикацшЬ> Отдел казнотехническом

  в .:сИист4^и. документации

230 В, 50 Гц в зависимости от

• 5.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проверить наличие действующих свидетельств о поверке (аттестации), оттисков поверительных клейм на средствах измерений;

• - подготовить эталоны и вспомогательные средства поверки в соответствии с их технической документацией;

• - проверить конфигурацию комплекса, схема составления условного обозначения комплекса приведена в приложении А;

• - собрать схему согласно приложению Б, конкретные обозначения контактов разъемов для модуля поверяемого канала берутся согласно электрическим схемам подключения, приведенным в ЭД соответствующего модуля;

• - выдержать комплекс при температуре по 4.1 не менее 2 ч, если он находился в климатических условиях, отличных от нормальных.

• 6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие комплексов следующим требованиям:

• - соответствие комплектности комплекса согласно паспорту МЮЖК.408070.000 ПС;

• - наличие действующих свидетельств о поверке или других документов, подтверждающих прохождение первичной или периодической поверки комплекса и его составных частей (модули контроллера измерительные на момент предъявления на первичную поверку комплекса должны иметь действующую поверку не менее половины межповерочного интервала);

• - отсутствие механических повреждений, влияющих на работоспособность составных частей комплекса и электрических линий связи между ними;

• - надписи и обозначения на комплексах должны быть четкими и соответствовать требованиям эксплуатационной документации.

• 6.2 Опробование

  • 6.2.1 Опробование проводят в следующей последовательности:

• - включить комплекс, плавно изменяя значение входного (выходного) сигнала, проверить возможность установки диапазона измерений входного сигнала или диапазона воспроизведения выходного сигнала.

Результаты опробования считаются удовлетворительными, если при увеличении значения входного (выходного) сигнала, показания комплекса увеличиваются, а при уменьшении - уменьшаются в пределах установленного диапазона.

Допускается совмещать опробование с операцией определения метрологических характеристик.

• 6.3 Проверка электрического сопротивления и прочности изоляции

  ч^епей,



  ных

  I ** I

  • 6.3.1 Проверку электрического сопротивления изоляции эл указанных в таблице 2 проводят по методике ГОСТ 12997 в н напряжением постоянного тока.                              //с,

Таблица 2

Отсчет показаний, определяющих электрическое сопротивление изоляции, производят по истечении 1 мин после приложения напряжения к испытуемым цепям комплекса или меньшего времени, за которое показания мегаомметра практически установятся.

Комплекс считается выдержавшим испытание, если сопротивление изоляции не менее 20 МОм.

• 6.3.2 Электрическая изоляция между различными цепями комплекса должна выдерживать в течение 1 мин действие испытательного переменного напряжения синусоидальной формы частотой 50 Гц при нормальных условиях применения, действующее значение которого приведено в таблице 3.

Таблица 3

• 6.4 Определение основной погрешности измерений входных сигналов

  • 6.4.1 Основные погрешности следует определять для измерительных каналов аналоговых входных сигналов комплекса - при двух значениях входного сигнала, соответствующих значениям 50 % и 100 % от диапазона измерений.

  • 6.4.2 Погрешность эталонных средств измерений не должна превышать 1/3 предела допускаемой основной приведенной погрешности у_вх.

  • 6.4.3 Основную приведенную погрешность у_вх по входу определяют как отношение разности между измеренным комплексом значением входного сигнала и действительным значением входного сигнала, измеренным эталонным средством измерений к нормирующему значению входного сигнала.

  • 6.4.4 Основную приведенную погрешность у_вх, % по входу определяют по формуле:

Уах^Аи-АэУЬИОО,                        (1)

где А_и - измеренное комплексом значение входного сигнала, мА (мВ, В, Ом, Гц);

N - нормирующее значение входного сигнала, соответствующее верхнему значению диапазона измерений входного сигнала, (для каналов измерения температуры модуля Simbi-10 нормирующее значение входного сигнала - диапазон измерений входного сигнала), мА (мВ, В, Ом, Гц).

А_э - действительное значение входного сигнала, средством измерений, мА (мВ, В, Ом, Гц).

Для комплекса с входными сигналами от термосопротивлений значения Аэ, Ом -по ГОСТ 6651.

Для комплекса с входными сигналами от термопар значения А_э, мВ - по СТБ ГОСТ Р 8.585? (Примечание 4 - на территории РФ действует ГОСТ Р 8.585-2001).

• 6.4.5 Основную абсолютную погрешность А, °C определяют, как разность между измеренным комплексом значением входного сигнала и действительным значением входного сигнала, измеренным эталонным средством измерений:

Д=А_И-Аэ,                               (2)

где А_и - измеренное комплексом значение входного сигнала, °C;

А_э - действительное значение входного сигнала в проверяемой точке, определяемое по эталонному средству измерений, °C.

Для комплексов с входными сигналами от термосопротивлений значения А_э -по ГОСТ 6651.

Для комплексов с входными сигналами от термопар значения А_э - по СТБ ГОСТ Р 8.585.⁴

• 6.4.5.1 Термозонд для компенсации температуры свободных концов термопар (из комплекта калибратора Метран-510-ПКМ-А) подключить к клеммной колодке соответствующих модулей, являющихся составными частями комплекса, совместно с проводом калибратора Метран-510-ПКМ-А, воспроизводящего выходные сигналы термопар.

Для подключения калибратора Метран-510-ПКМ-А и термозонда для компенсации температуры свободных концов термопар использовать только кабель из комплекта калибратора Метран-510-ПКМ-А.

Измерения производить при следующих условиях:

- изменение показаний температуры за последние 15 мин не более 0,2 °C.

• 6.4.6 Комплексы считаются годными, если основная погрешность не превышает значений, приведенных в таблице 3.

Таблица 3

и нормативной

Лист¹

Продолжение таблицы 3

6.5 Определение основной приведенной погрешности воспроизведения выходных сигналов

• 6.5.1  Основную приведенную погрешность воспроизведения следует определять для измерительных каналов выходных аналоговых сигналов комплекса -при двух значениях выходного сигнала, соответствующих значениям 50 % и 100 % от диапазона воспроизведения.

Поверку проводить при максимальном сопротивлении нагрузки для каналов комплексов с выходным сигналом постоянного тока или минимальном сопротивлении нагрузки для каналов комплексов с выходным сигналом напряжения постоянного тока.

• 6.5.2 Погрешность эталонных средств измерений не должна превышать 1/3 предела допускаемой основной приведенной погрешности у_вых.

• 6.5.3 Основную приведенную погрешность у_вых по выходу определяют, как отношение разности между воспроизведённым комплексом значением выходного сигнала и действительным значением выходного сигнала, измеренным эталонным средством измерений к нормирующему значению выходного сигнала.

• 6.5.4 Основную приведенную погрешность у_вых, % по выходу определяют по формуле

Увых=(А_и-Аэ)/М-100,                             (3)

где А_и - воспроизведенное комплексом значение выходного сигнала, мА (В);

N - нормирующее значение выходного сигнала, соответствующее верхнему значению диапазона воспроизведения выходного сигнала, мА (В).

А_э - действительное значение выходного сигнала, измеренное эталонным средством измерений, мА (В).

• 6.5.5 Комплексы считаются годными, если основная погрешность не превышает значений, приведенных в таблице 4.

Таблица 4

/о ,7

Йстов 19

с \ ^и

• 6.6 Проверка программного обеспечения комплекса

• 6.6.1 Проверка программного обеспечения комплекса заключается в проверке строки идентификации, содержащей номер версии программного обеспечения в формате VG.X.Y.Z, отображение которой осуществляется на панели видеографической при просмотре экрана «Авторизация».

Результат считается положительным, если номер версии программного обеспечения совпадает с номером, указанным в паспорте на комплекс.

• 7.1 Результаты поверки комплекса оформляются протоколом, форма которого приведена в приложении В.

• 7.2 При положительных результатах первичной поверки в паспорте на комплекс производится запись о годности к применению, наносится оттиск поверитель-ного клейма, указывается дата поверки и ставится подпись лица, выполнившего поверку. На лицевую поверхность комплекса наклеивается клеймо наклейка.

При положительных результатах периодической поверки оформляется свидетельство о поверке и на лицевую поверхность панели видеографической комплекса наклеивается клеймо наклейка, на лицевые поверхности модулей наносятся клейма наклейки.

• 7.3 При отрицательных результатах поверки комплекс бракуют и запрещают к дальнейшему применению. На комплекс выдается заключение о непригодности с указанием причин брака.

Примечание 5 - на территории РФ выдается извещение о непригодности.

РАЗРАБОТАНО

Инженер по стандартизации и сертификации ООО «НИЦ «Европрибор»

Я.А. Гуринович

Приложение А

(обязательное)

А. 1 Схема составления условного обозначения комплекса

Комплекс измерительный видеографический VizoGraf

VG-___-___-___- -   -___- / х___-....___х / -____

1234567   8    9 10

ТУ BY 390171150.006-2016,

где:

• 1 Панель видеографическая:

4      -  размер дисплея 109 мм (4,3 дюйма);

7      -  размер дисплея 178 мм (7 дюймов);

• 1 о     -  Р^азмеР Дисплея 246 мм (9,7 дюйма); 250 мм (10,0 дюймов);

256 мм (10,1 дюйма); 264 мм (10,4 дюйма);

12     -  размер дисплея 305 мм (12 дюймов); 307 мм (12,1 дюйма);

15     -  размер дисплея 381 мм (15 дюймов);

_     -по заказу;

• 2 Напряжение питания комплекса:

230   - диапазон напряжения питания от 90 до 250 В, от 47 до 63 Гц;

номинальное напряжение питания 230 В, 50 Гц;

24    - диапазон напряжения питания от 18 до 28 В постоянного тока;

номинальное напряжение питания 24 В постоянного тока;

• 3 Материал корпуса панели видеографическая:

Р - пластик;

М - металл;

• 4 Внешний накопитель:

0   -  отсутствует;

• 1   -   USB;

• 2  -   SDHC;

• 3   -    по заказу;

• 5 Аудиовыход

0   -  отсутствует;

1    -  есть;

• 6 Программное обеспечение:

В - базовое;

Z - «под заказ»;

• 7 Встроенный ПИД-регулятор:

0   - отсутствует;

1   - 2 ПИД-регулятора;

• 8 Код, каналы ввода-вывода в соответствии с таблицей

Таблица А. 1

ft

ЖЙ^2^Еистов 19

Продолжение таблицы А.1

таблицы А. 1

• 1 ________________________________________________________2_______________________________________________________

Примечания:

• 1 Каналы без гальванической изоляции между собой;

• 2 Гальваническая изоляция между группами по 8 каналов. При необходимости поканальной гальванической изоляции при заказе к обозначению добавить индекс «G»;

• 3 При необходимости использования дискретного входа в качестве счетчика к обозначению добавить индекс «С»;

• 4 По умолчанию все аналоговые каналы ввода-вывода конфигурируются в диапазоне от 4 до 20 мА постоянного тока, все дискретные - каналы ввода-вывода дискретного состояния да/нет;

• 5 По умолчанию настраиваются на измерение сигнала согласно коду Р настоящей таблицы. При заказе других сигналов следует разделять обозначение канала и измеряемого (воспроизводимого) сигнала символом «.». Пример записи: 2xUN.Pl-lxUN.V.V2-lxUN.Ptl00.

• 6 Каналы измерения сопротивлений (термосопротивлений) по умолчанию конфигурируются для трехпроводной схемы подключения. При необходимости измерения по четырехпроводной схеме подключения, после обозначения типа канала следует указывать «(4)».

• 9 Другие опции (по требованию заказчика) (допускается не указывать);

• 10 Кодовое обозначение государств, указывающее страну потребителя: BY; KZ; RU и др. (допускается не указывать).



  -I г

  <8

  Отдел технической

  покумеитаиии



Приложение Б

(обязательное)

Схемы подключения приборов при определении основной погрешности

Питание согласно 4.3

К - калибратор многофункциональный портативный Метран-510-ПКМ-А; VizoGraf - комплекс

-ч      Рисунок Б. 1 - Схемы подключения приборов комплексов с входными сигналами по

стоянного тока

Питание согласно 4.3

К - компаратор напряжений РЗООЗ; VizoGraf - комплекс

Рисунок Б.2 - Схемы подключения приборов комплексов с входными сигналами напряжения постоянного тока

Питание согласно 4.3

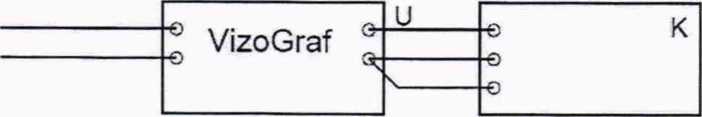

К - калибратор многофункциональный портативный Метран-510-ПКМ-А; VizoGraf - комплекс

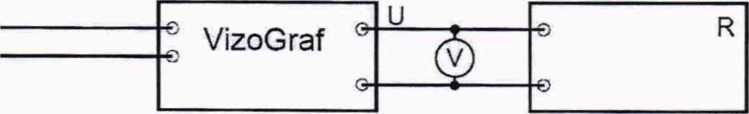

Рисунок Б.З - Схемы подключения приборов комплексов с входными сигналами от термопар

Питание согласно 4.3

R - магазин сопротивления Р4831;

VizoGraf - комплекс

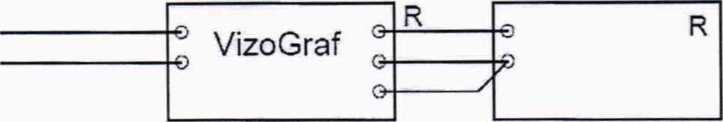

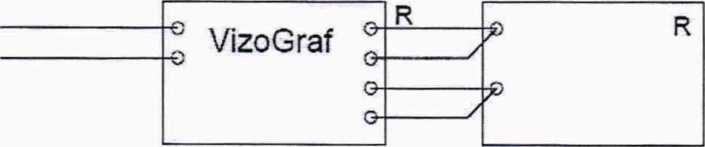

Рисунок Б.4 - Схемы подключения приборов комплексов с входными сигналами от термосопротивлений (сопротивления), подключенных по трехпроводной линии связи

Питание согласно 4.3

R - магазин сопротивления Р4831;

VizoGraf- комплекс

Рисунок Б.5 - Схема подключения приборов комплексов с входными сигналами от термосопротивлений (сопротивления), подключенных по четырехпроводной линии связи

Питание согласно 4.3

V - мультиметр Keithley Model 2000;

Rot - катушка сопротивления эталонная РЗЗ1 100 Ом;

R - магазин сопротивления Р4831;

VizoGraf- комплекс

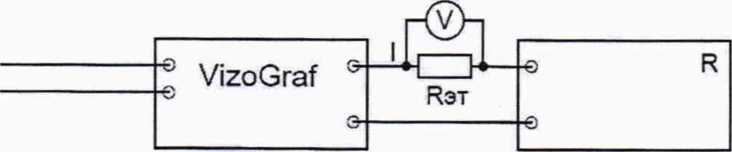

Рисунок Б.6 - Схемы подключения приборов комплексов с диапазоном воспроизведения выходных сигналов постоянного тока с питанием каналов воспро-

Питание согласно 4.3

V - мультиметр Keithley Model 2000;

Яэт - катушка сопротивления эталонная РЗЗ1 100 Ом;

R - магазин сопротивления Р4831;

VizoGraf - комплекс

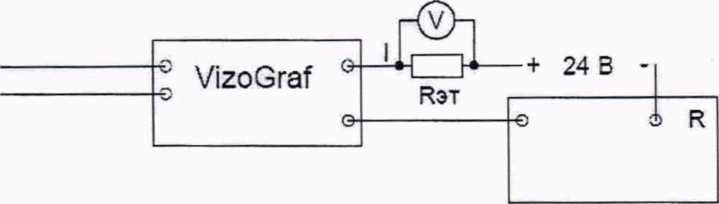

Рисунок Б.7 - Схема подключения приборов комплексов с диапазоном воспроизведения выходных сигналов постоянного тока с питанием каналов воспроизведения от внешнего источника напряжения

Питание согласно 4.3

V - мультиметр Keithley Model 2000; R - магазин сопротивления Р4831; VizoGraf - комплекс

Рисунок Б.8 - Схемы подключения приборов для испытаний комплексов с диапазоном воспроизведения выходных сигналов напряжения постоянного тока

Питание согласно 4.3

+

24 В

R1 - резистор МЛТ-0,5;

F1 - мультиметр Keithley Model 2000;

VizoGraf- комплекс

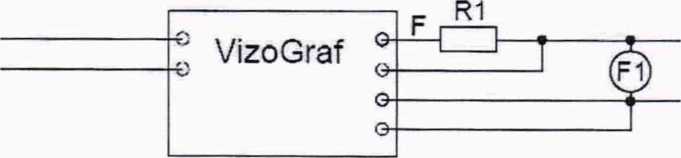

Рисунок Б.9 - Схема подключения приборов компле с входными сигналами частоты /

Приложение В

(рекомендуемое)

Протокол поверки

Комплекс измерительный видеографический VizoGraf_________________________

Дата поверки: «_____»______20 г. Заводской номер_______________________

Изготовитель: ООО «НПЦ « Европрибор», г. Витебск, Республика Беларусь

Используемые средства поверки:

Условия проведения поверки:

• - температура окружающего воздуха                    °C;

• - относительная влажность окружающего воздуха         %;

• - атмосферное давление                               кПа;

• - напряжение питания

Результаты поверки

Таблица В.1

• 6.4 Определение основной погрешности измерений входных сигналов

Канал

технической

• 6.5 Определение основной приведенной погрешности воспроизведения выход

ных сигналов

Канал ______________

• 6.6 Проверка программного обеспечения

Номер версии ПО______________

Результат поверки:

Подпись поверителя _______________________

₀₁де.*       .

технической

и нор.’АЗ™*¹’⁰*

Д*Л ^И ‘...„таИ.ИИ
