Методика поверки «Виброанализаторы 8710» (КОБМ.468222.010 МП)

СОГЛАСОВАНО:

И.о. директора ФБУ «Омский ЦСМ»

А.В. Костюков

А.В. Бессонов

5» марта 2021 г.

Настоящая методика поверки распространяется на виброанализаторы 8710 (далее - виброанализаторы) и устанавливает методику их первичной и периодической поверки.

При проведении поверки по настоящей методике обеспечивается прослеживаемость виброанализаторов к государственным первичным эталонам ГЭТ 1-2018. ГЭТ 34-2020, ГЭТ 35-2021, ГЭТ 48-2018. ГЭТ 58-2018.

Первичная (периодическая) поверка отдельных измерительных каналов из состава виброанализатора проводится виброанализатора или лица.

в произвольной форме.

Периодическая поверка на меньшем числе поддиапазонов измерений (далее - поверка в сокращенном объеме), проводится в добровольном порядке для применяемых поддиапазонов измерений. Поверка в сокращенном объеме проводится на основании письменного заявления владельца виброанализатора или лица, представившего виброанализатор на поверку, оформленного в произвольной форме.

Интервал между поверками - два года.

При проведении первичной и периодической поверок выполняют операции, приведенные в таблице 1.

Таблица 1

* - При наличии заявления о проведении поверки отдельных измерительных каналов из состава виброанализатора от владельца или лица, представившего его на поверку, поверка проводится только в части заявляемых на поверку измерительных каналов.

При проведении операций поверки должны соблюдаться следующие условия:

• - температура окружающей среды. °C                               от 15 до 25;

• - относительная влажность окружающей среды, %                   от 30 до 80;

• - атмосферное давление. кПа (мм рт.ст.)            от 84.0 до 106,7 (от 630 до 800)

• - внешние магнитные поля, кроме Земного                        отсутствуют;

• - механические колебания и удары                                 отсутствуют.

К проведению поверки допускаются лица из числа специалистов, допущенных к поверке, работающих в организации, аккредитованной на право поверки средств измерений виброакустических величин, температуры и частоты и ознакомившихся с настоящей методикой поверки и эксплуатационной документацией на виброанализаторы и средства их поверки.

• 5.1 При проведении поверки применяют основные и вспомогательные средства поверки, приведенные в таблице 2.

Таблица 2

• 5.2  Эталоны единиц величин, используемые при поверке, должны быть аттестованы в установленном порядке. Средства измерений, используемые при поверке, должны быть поверены в установленном порядке.

• 5.3  Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик виброанализаторов с требуемой точностью.

• 6.1  По способу защиты человека от поражения электрическим током виброанализаторы относятся к III классу по ГОСТ 12.2.007.0-75.

• 6.2  При проверке соблюдают требования правил безопасности, приведенных в производственных инструкциях, в главе 3.5 Правил технической эксплуатации электроустановок потребителей, в ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002).

• 6.3  При проверке соблюдают требования правил безопасности при эксплуатации виброанализаторов и средств поверки, приведенных в их эксплуатационных документах.

При проведении внешнего осмотра должно быть установлено отсутствие механических повреждений и коррозии, соответствие комплектности виброанализатора, наличие маркировки и пломб.

• 8.1  Виброанализатор и средства поверки подготавливают к работе в соответствии с их эксплуатационной документацией.

• 8.2  Перед поверкой виброанализатор и средства поверки выдерживают в помещении, где проводят поверку, не менее 2 ч.

• 8.3  Включают виброанализатор. Успешное завершение процедуры инициализации свидетельствует о работоспособности виброанализатора.

• 9.1  При включении виброанализатора и прохождения процедуры инициализации на экране отображается серийный номер и номер версии программного обеспечения. Виброанализатор автоматически проверяет контрольную сумму исполняемого кода и целостность ПО.

• 9.2  Номер версии программного обеспечения, отображаемый на экране, не должен быть ниже 2.0.

• 10  Определение метрологических характеристик средства измерений, подтверждение соответствия средства измерений метрологическим требованиям

• 10.1.1 Определение основной относительной погрешности измерения СКЗ параметров вибрации в рабочем диапазоне значений на базовой частоте

  • 10.1.1.1 Подключают датчик вибрации к виброанализатору и устанавливают его на поверочную виброустановку таким образом, чтобы направление оси чувствительности датчика вибрации совпадала с направлением колебаний поверочной виброустановки.

  • 10.1.1.2 Определение основной относительной погрешности измерения СКЗ виброускорения проводят при следующих значениях, задаваемых на поверочной виброустановке:

• - частота сигнала - 159.2 Гц;

• - виброускорение - 1; 25; 50; 75; 100 м/с².

• 10.1.1.3 Определение основной относительной погрешности измерения СКЗ виброскорости проводят при следующих значениях, задаваемых на поверочной виброустановке:

• - частота сигнала - 159.2 Гц;

• - виброскорость (виброускорение) - 1; 25; 50; 75; 100 мм/с (1; 25; 50; 75; 100 м/с²).

• 10.1.1.4 Определение основной относительной погрешности измерения СКЗ виброперемещения проводят при следующих значениях, задаваемых на поверочной виброустановке:

• - частота сигнала - 40 Гц;

• - виброперемещение (виброускорение) - 4; 250: 500; 750: 1000 мкм (0.25; 15.8; 31.6; 47.4: 63.2 м/с²).

• 10.1.1.5 Включают виброанализатор в режиме одиночного измерения параметров вибрации.

• 10.1.1.6 На экране виброанализатора регистрируют результаты измерений параметров вибрации.

• 10.1.1.7 По результатам каждого измерения определяют основную относительную погрешность измерения СКЗ параметров вибрации в рабочем диапазоне значений на базовой частоте по формуле:

₅   ^в^._100;                         (1)

где Л_в/ - показания виброанализатора при z-ом значении входного сигнала:

- значение /-ого входного сигнала, воспроизводимого поверочной виброустановкой.

• 10.1.1.8 Основная относительная погрешность измерения СКЗ параметров вибрации в рабочем диапазоне значений на базовой частоте не должна превышать установленных пределов:

• - при измерении СКЗ виброускорения                                 ± 3,0 %;

• - при измерении СКЗ виброскорости                                   ± 3,0 %;

• - при измерении СКЗ виброперемещения                              ± 4,0 %.

• 10.1.2 Определение основной относительной погрешности измерения СКЗ параметров вибрации в рабочем диапазоне частот

  • 10.1.2.1 Подключают датчик вибрации к виброанализатору и устанавливают его на поверочную виброустановку таким образом, чтобы направление оси чувствительности датчика вибрации совпадала с направлением колебаний поверочной виброустановки.

  • 10.1.2.2 Определение основной относительной погрешности измерения СКЗ параметров вибрации в рабочем диапазоне частот проводят при значениях входных сигналов, задаваемых на поверочной виброустановке и приведенных в таблице 3.

  • 10.1.2.3 Включают виброанализатор в режиме одиночного измерения параметров вибрации.

  • 10.1.2.4 На экране виброанализатора регистрируют результаты измерений параметров вибрации.

Таблица 3

10.1.2.5 По результатам каждого измерения определяют основную относительную

погрешность измерения СКЗ параметров вибрации в рабочем диапазоне частот по формуле:

р _ ^ЛВ/1->1д/1-(^Вбаз-^Дбаз)

^{Л 100}’ ⁽²⁾ где ^в/i ~ показания виброанализатора при /-ом значении входного сигнала;

- значение /-ого входного сигнала, воспроизводимого поверочной виброустановкой;

Л_Вбаз ~ показания виброанализатора на базовой частоте:

^дбаз ^- значение входного сигнала, воспроизводимого поверочной виброустановкой на базовой частоте.

10.1.2.6 Основная относительная погрешность измерения СКЗ параметров вибрации в рабочем диапазоне частот не должна превышать установленных пределов:

• - при измерении СКЗ виброускорения

• - при измерении СКЗ виброскорости

• - при измерении СКЗ виброперемещения

  ± 3,0 %;

  ± 3,0 %;

  ± 4,0 %.

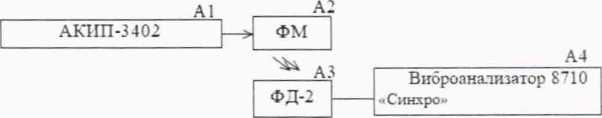

• 10.2.1 Собирают схему проверки в соответствии с рисунком 1.



А1 - генератор АКИП-3402;

А2 - формирователь метки КОБМ.468173.001;

АЗ - фотодатчик ФД-2 КОБМ.468229.005:

А4 - виброанализатор 8710 КОБМ.468222.010;

Рисунок 1 - Схема поверки канала измерения частоты вращения

• 10.2.2 Поочередно устанавливают на генераторе значения частоты, приведенные в таблице 4.

Таблица 4

• 10.2.3 Включают виброанализатор в режиме одиночного измерения частоты вращения - «Тахометр».

• 10.2.4 На экране виброанализатора регистрируют результаты измерений частоты вращения.

• 10.2.5 По результатам каждого измерения определяют основную относительную погрешность измерения частоты вращения по формуле:

S_P( =       ■ 100,                                    (3)

где F_Bi - показания виброанализатора при /-ом значении частоты входного сигнала:

Fftt - значение /-ой частоты входного сигнала, воспроизводимого генератором.

• 10.2.6 Основная относительная погрешность измерения частоты вращения не должна превышать установленных пределов ± 0,5 %.

• 10.3.1 Определение основной абсолютной погрешности канала измерения температуры проводят в следующих точках диапазона измерений температуры: 30: 60; 100; 140; 180; 240 °C.

• 10.3.2 Для каждой проверяемой точки диапазона измерений выполняют операции, указанные ниже:

• - включают эталонный излучатель (АЧТ) и устанавливают требуемую температуру:

• - включают виброанализатор и устанавливают значение излучательной способности АЧТ:

• - наводят виброанализатор на излучающую поверхность АЧТ (расстояние между излучающей поверхностью АЧТ и прибором должно быть 300 мм) и измеряют температуру, при этом необходимо провести серию измерений (не менее 10 с промежутком от 1 до 2 мин) для указанных точек и определить среднее арифметическое значение для каждой точки.

• 10.3.3 По результатам каждого измерения определяют основную абсолютную и относительную погрешности измерения температуры по формулам:

r_Bi - Т_Д1,

ТД1

(5)

где T_Bi - среднее арифметическое значение показаний виброанализатора в /-ой точке диапазона измерений температуры;

Тщ - значение /-ой температуры АЧТ.

• 10.3.4 Основная абсолютная погрешность измерения температуры в диапазоне измерений от 30 до 100 °C включ. не должна превышать установленных пределов ± 3,0 °C.

• 10.3.5 Основная относительная погрешность измерения температуры в диапазоне измерений св. 100 до 240 °C не должна превышать установленных пределов ± 3,0 %.

• 11.1  Результаты поверки оформляются протоколом поверки свободной формы.

• 11.2  Сведения об объеме и результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.

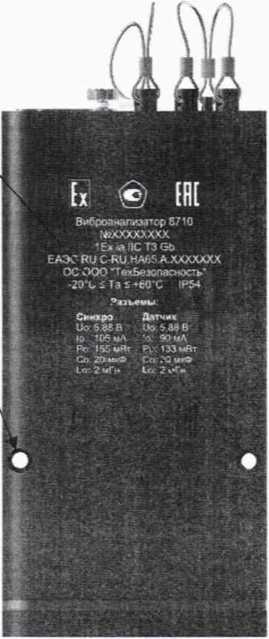

• 11.3  В случае положительных результатов поверки на виброанализатор наносится знак поверки в соответствии с рисунком 1.

Место пломбировки/место нанесения знака поверки

Рисунок 1 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

• 11.4  Нанесение знака поверки на средства измерений, по результатам поверки которых не подтверждено их соответствие метрологическим требованиям, запрещается.

• 11.5  По заявлению владельца ИК или лица, представивших их на поверку, на ИК выдается:

• - в случае положительных результатов поверки - свидетельство о поверке установленного образца:

• - в случае отрицательных результатов поверки - извещение о непригодности к применению установленного образца с указанием причин непригодности.
