17 ТРАНСПОРТИРОВАНИЕ

Перечень сокращений и обозначений

Настоящий документ предназначен для использования в качестве руководства по эксплуатации систем проводного монтажа типа «УЛЕЙ» (далее - система) ЛДПА.411713.XXX*, предназначенных для измерения и контроля сопротивления постоянному току, электрической ёмкости, сопротивления изоляции электрических цепей, проверки диэлектрической прочности изоляции электрических цепей на постоянном и переменном токе.

*ХХХ - серийный номер конкретной системы

Руководство по эксплуатации является обязательным документом для лиц, эксплуатирующих систему.

На систему с оговоренными в договоре (контракте) на поставку составом и количеством точек подключения к контролируемому объекту допускается выпускать руководства по эксплуатации, содержащие дополнения и уточнения настоящего Руководства по эксплуатации.

1 НАЗНАЧЕНИЕ

Системы предназначены для измерения и контроля сопротивления постоянному току, электрической ёмкости, сопротивления изоляции электрических цепей и проверки электрической прочности изоляции электрических цепей при постоянном и переменном напряжении.

Системы используются на предприятиях, производящих и эксплуатирующих электронные и электротехнические объекты, в качестве технологических систем контроля и сдачи готовой продукции для проведения электрических испытаний объектов контроля (далее: ОК).

Примечание - Допускается использование в системе дополнительных функциональных модулей, свойства которых не влияют на метрологические характеристики системы в целом.

2 ТЕХНИЧЕСКИЕ ДАННЫЕ

• 2.1 Общие сведения

• 2.1.1 Число измерительных каналов системы (технические характеристики, число точек, подсоединяемых к ОК) определяется договором (контрактом) на поставку каждой конкретной системы.

• 2.1.2 Время подготовки системы к работе не более 15 минут, из них 10 минут занимает время прогрева.

• 2.1.3 Система обеспечивает непрерывный режим работы в течение 22 часов с последующим перерывом не менее 2 часов.

• 2.1.4 Питание системы осуществляется от однофазной сети переменного тока напряжением 115В ± 15% или 220В ± 10% частотой 50 ±0,5Гц.

• 2.1.5 Мощность, потребляемая системой по сети питания, не более 40 ВА в режиме ожидания и не более 600 ВА в режиме работы.

• 2.1.6 Электробезопасность системы соответствует классу I по ГОСТ 12.2.007-75.

• 2.1.7 Габаритные размеры и масса системы не более указанных в сборочных чертежах и ТУ, выпускаемых на каждую конкретную систему.

• 2.2 Основные режимы

• 2.2.1 Система реализует два типа проверки:

• - по заранее подготовленной программе;

• - в ручном режиме.

Подготовленная программа представляет собой файл, содержащий код последовательности команд. Все файлы объединяются в проект проверки, структура которого описана в СПО “СОТА” Руководство оператора ЛДПА.410179.002.

В ручном режиме необходимо лишь выбрать тип и параметры проверки, а также точки, к которым подключен ОК.

• 2.2.2 В обоих режимах доступны команды измерения сопротивления изоляции электрических цепей и проверки электрической прочности изоляции электрических цепей при постоянном и переменном напряжении между:

- парой точек;

• - опорной группы точек и другой группы точек;

• - опорной группы точек и всех точек системы.

Проверка целостности цепей осуществляется как по описанным точкам, так и с помощью пробника, присоединенного к системе и входящего в ее состав.

• 2.2.3 Подготовка программы проверки системой может быть подготовлена двумя способами:

• - вручную, используя инструменты по настройке и внесению команд.

• - автоматически по образцу.

• 2.2.4 В программах командам проверки системой в обязательном порядке предшествуют команды параметров проверки. В данных командах задаются минимальные и максимальные значения измеряемой величины, значения тока, напряжения и времени этапов измерений.

В ручном режиме параметры задаются оператором непосредственно в выбранном типе проверки.

• 2.2.5 Полный перечень доступных команд с типовыми примерами кода описан в файле СПО "СОТА” Руководство оператора ЛДПА.410179.002.

• 2.2.6 Результаты выполнения программ проверки могут регистрироваться и сохраняться в протоколе испытаний с указанием заданных параметров, данных системы, времени и даты испытаний, имени оператора, а также любых других пользовательских данных, описанных и обработанных в программе. Протокол испытаний запоминается в виде файла приложений MS Word, Excel или Adobe PDF и может быть выведен на экран монитора ПЭВМ, принтер или записан на носитель информации.

• 2.2.7 Измерение и проверка значения сопротивления постоянному току могут выполняться по двухпроводной или по четырехпроводной схеме (методу Кельвина). Вид схемы задается пользователем при написании программы проверки или в непосредственно в ручном режиме.

Для реализации четырехпроводной схемы измерений и проверки значения сопротивления постоянному току используется четыре точки системы, взаимное расположение которых выполняется исходя из следующих правил:

• - каждый из двух полюсов ОК коммутируется парой ближайших точек системы, нечетный из которых должен быть младшим по адресу;

• - в командах описываются лишь нечетные точки;

• - нечетные точки являются “токовыми”. Четные, не описываемые в программе проверки, являются “потенциальными”.

Основные технические и метрологические характеристики.

• 2.2.8 Системы обеспечивают технические и метрологические характеристики, указанные в Таблице 2.1:

Таблица 2.1- Технические и метрологические характеристики системы.

• 2.2.9 При значениях выше 1 ГОм измерение сопротивления изоляции существенно затрудняется из-за влияния влажности, типа подключения и используемых коммутационных модулей, поэтому для повышения достоверности измерений необходимо придерживаться условий использования установки, указанных в технических характеристиках.

• 2.2.10 Система должна эксплуатироваться в помещении в горизонтальном положении. Некоторые (настольные или мобильные) модификации могут быть установлены на бок при наличии соответствующих ножек или упоров.

• 2.2.11 Допускается хранение системы при температуре в диапазоне (-10 + +60) °C.

• 2.2.12 Указанные погрешности измерений гарантируются при относительной влажности менее 65+15%.

• 2.2.13 Система может эксплуатироваться на высоте до 2000 м над уровнем моря (79501,4 Па = 596,3 мм рт. ст.).

• 2.2.14 Пределы проверки значения сопротивления электрической изоляции цепей приведены в Таблице 2.2:

  Таблица 2.2: Пределы проверки значения сопротивления электрической изоляции цепей.

  Напряжение, В	Сопротивление изоляции, МОм
  	300 МОм	1000 МОм	2000 МОм	5000 МОм
  2120	V	V	V	V
  1000	V	V
  500	V	V
  100	V

  Инв. N подп. | Подл, и дата |Взам. инв. N | Инв. N дубл. |Подп. и дата

  2.2.15 Пределы измерения сопротивления цепей приведены в Таблице 2.3: Таблица 2.3- Пределы проверки значения измерения сопротивления цепей.

  Сопротивление	Ток
  	10 мА	100 мА	250 мА	500 мА	1 А	2 А
  1 мОм + 10 мОм					V	V
  10 мОм + 100 мОм		V	V	V	V	V
  100 мОм +1 Ом	V	V	V	V	V	V
  1 Ом-2 кОм	V	V	V	V	V	V

  	—
  Изм.	Лист	N докум.	Подп.	Дата

  ЛДПА.411713.000 РЭ

  Лист

  9

3 СОСТАВ

• 3.1 В состав каждой системы входят следующие основные составные части:

• 1) Модули следующих типов:

• -  Интерфейсный модуль, отвечающий за управление другими модулями системы, а также обмена данными с ПЭВМ и другими внешними приборами, подключаемыми к системе.

• -  Низковольтный модуль, обеспечивающий измерения и генерацию на напряжении постоянного тока до 20 В и до 2А соответственно. Данный модуль обеспечивает проверку целостности электрических цепей, измерение сопротивления от 10 мОм до 10 МОм с погрешностями, указанными в Таблице 2.1, измерение электрической ёмкости, проверку диодов, подачу на точку напряжения постоянного тока до 20В и от 10 мА до 2А соответственно.

• -  Коммутационный модуль, выполняющий роль коммутатора, обеспечивающего подключение внешних проверяемых цепей к измерительным входам измерителя. Номенклатура и характеристики коммутационных модулей перечислены в пункте 3.3.

• 2) Несущая конструкция в виде крейта;

• 3) Пробник, который подключается к системе с помощью специально установленного разъема. Длина кабеля пробника оговаривается в договоре на поставку. Пробник применяется при определении точек системы, проверки целостности цепей ОК или оснастки;

• 4) Программные продукты;

• 5) Разъем для подключения цепи защиты;

• 6) Комплект эксплуатационной документации (ЭД).

• 3.2 Дополнительно в комплект системы могут входить:

• 1) Модули следующих типов:

• -  Высоковольтный модуль напряжения постоянного тока с выходным напряжением постоянного тока до 2121 В и до 10 мА соответственно. Обеспечивает измерение сопротивления электрической изоляции цепей с погрешностями, указанными в Таблице 2.1, испытание диэлектрической прочности изоляции цепей на постоянном напряжении, а также проверку стабилитронов при напряжении постоянного тока до 100 В.

• -  Высоковольтный модуль напряжения переменного тока, рассчитан на подачу напряжения переменного тока до 1500 В 10 мА.

• 2) Оборудование для подключения внешних измерительных приборов, рассчитанных на напряжения до 6 кВ постоянного тока и до 5 кВ переменного тока.

• 3) Оборудование для подключения внешних источников электропитания для функциональной проверки реле и различных блоков.

• 4) Калибровочный набор для проведения автоматической калибровки низковольтного и высоковольтных измерительных модулей.

Примечания:

• 1) Высоковольтный модуль напряжения переменного тока может быть установлен только при наличии высоковольтного модуля напряжения постоянного тока.

  					Лист
  					ЛДПА.411713.000 РЭ	10
  Изм.	Лист	N докум.	Подп.	Дата

• 2) Для высоковольтных модулей необходима установка высоковольтных трансформаторов. Трансформаторы устанавливаются внутри крейта и подключаются к высоковольтным модулям.

• 3) В состав системы могут входить внешние приборы для расширения функциональных возможностей, такие как микроомметры, мегаомметры, пробойные установки,

LCR-метры, блоки питания и т.д. Документация на внешние приборы в составе системы регламентируется условиями договора (контракта) на поставку.

Внешние приборы не влияют на метрологические характеристики системы в целом.

Примечания: Коммутационные модули делятся в зависимости от своего предназначения:

• -  Серия М обеспечивает проведение измерений через точки коммутационного модуля;

• -  Серия S обеспечивает подачу внешнего питания через точки коммутационного модуля;

  					Лист
  					ЛДПА.411713.000 РЭ	11
  Изм.	Лист	N докум.	Подп.	Да га

Серия MS обеспечивает проведение измерений и/или подачу внешнего питания через точки коммутационного модуля.

• 3.4 Состав системы определяется договором (контрактом) на поставку каждой конкретной системы.

• 3.5 Допускается поставка системы без ПЭВМ. В этом случае ПЭВМ с операционной системой Windows ХР/7 (32/64 bit) обеспечиваются самим заказчиком. Необходимость поставки ПЭВМ и операционной системы Windows ХР/7 (32/64 bit) указывается в договоре (контракте) на поставку системы.

• 3.6 Комплектность системы указана в формуляре на поставку ЛДПА.411713.000ФО типа «УЛЕЙ».

  Инв. N подп. | Подп. и дата |Взам. инв. N | Инв. N дубл. |Подп. и дата

  					Лист
  					ЛДПА.411713.000 РЭ	12
  Изм.	Лист	N докум.	Подп.	Дата

4 УСТРОЙСТВО И РАБОТА

• 4.1 Конструкция

• 4.1.1 Крейт и функциональные модули системы выполнены в конструктиве «Евромеханика».

• 4.1.2 Конструкция системы имеет два или три основных уровня иерархии:

• -  Модуль;

• -  Крейт;

• -  Стойка.

• 4.1.3 Модуль представляет собой функционально законченное электронное устройство, снабженное соединителями для связи с магистралью крейта. Модуль устанавливается в крейт в слоты по направляющим, механически закрепляется и коммутируется в кросс-плату, установленную в каждом крейте.

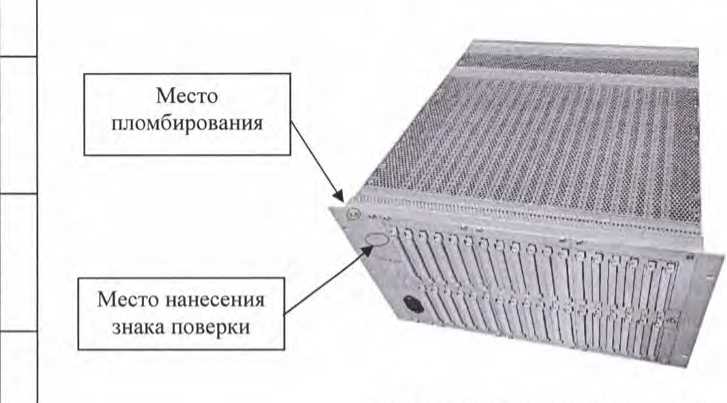

• 4.1.4 Крейт представляет собой защищенную кожухом несущую конструкцию, снабженную соединителями для подвода информационных и питающих каналов.

Крейт предназначен для размещения модулей и взаимодействия их друг с другом и с управляющей ПЭВМ.

В крейте размещены источник вторичного питания, в свою очередь питающийся от сети переменного тока напряжением 115/230В ± 15% частотой (50 ± 0,5) Гц.

В крейте устанавливается кросс-плата для подключения модулей к питанию, измерительным и управляющим каналам.

В крейте устанавливаются трансформаторы при наличии в составе системы высоковольтных модулей.

Крейты могут объединяться в системы, в которых один крейт является ведущим, все остальные - расширительными с дополнительным набором коммутационных модулей. В расширительных крейтах нет измерительных модулей, а соединение с ведущим крейтом осуществляется соединительным кабелем. Перед встраиванием в систему в каждом расширительном крейте должен быть установлен порядковый номер N > 1.

Крейты в системе посредством соединительных кабелей связаны последовательно.

Крейты содержат 18 слотов для встраивания модулей.

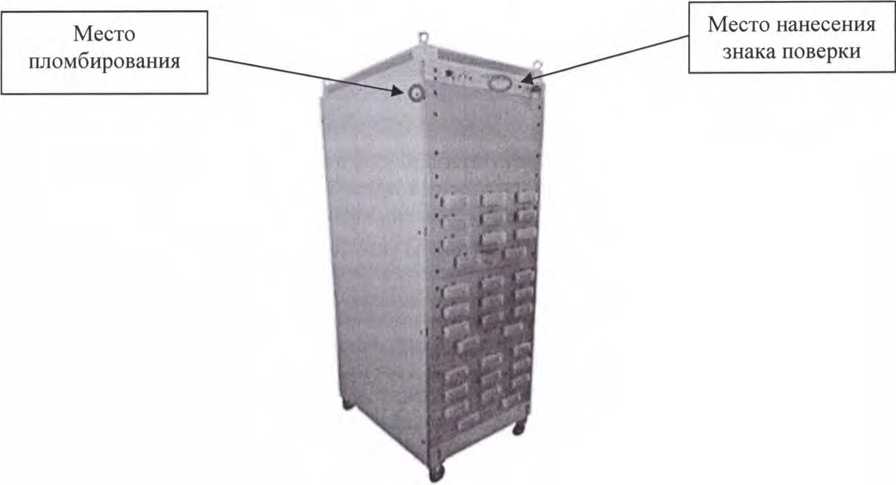

• 4.1.5 Стойка представляет собой шкаф с боковыми съемными защитными панелями (стенками), защитными задними панелями и предназначена для установки крейтов и других устройства системы, подвода цепей сетевого питания и заземления.

В верхней части стойки размещены электровентиляторы, создающих воздушный поток для охлаждения установленных в стойку крейтов и других устройств. В задней нижней части стойки размещена панель распределения сетевого питания для подключения устройств, установленных в стойку. Стойка опирается на роликовые опоры, облегчающие ее перемещение при установке.

• 4.2 Структура системы.

• 4.2.1 Основной структурной единицей, в зависимости от состава системы, является крейт.

• 4.2.2 Управление работой системы осуществляет ПЭВМ, которая связана с системой по интерфейсу Ethernet.

В управляющей ПЭВМ установлено программное обеспечение, входящее в состав системы.

• 4.2.3 При обращении программного обеспечения системы к изделию, каждый крейт отображается как “Крейт N (Адрес N-1)”, где N > 0 - порядковый номер крейта, N-1 - адрес крейта во внутренней системе нумерации системы.

Для ведущего крейта N=1.

• 4.2.4 Модули могут устанавливаться в слоты произвольным образом, но для удобства монтажа соединений и выходов коммутационных каналов низковольтный измерительный модуль устанавливается при наличии высоковольтных измерительных модулей в 17 слот или - при отсутствии высоковольтных измерительных модулей - в 18 слот. Высоковольтные измерительные модули, как правило, устанавливаются в 18 слот из-за удобной подводки внутренних соединительных кабелей.

• 4.2.5 Интерфейсный модуль установлен в слот 0, не отображаемый в программном обеспечении системы. Слот 0 и не предназначен для установки других типов модулей.

• 4.2.6 Структура системы крейтов и состав модулей каждого крейта определяется программным обеспечением системы автоматически. При первом обращении к данной конфигурации системы крейтов программное обеспечение запрашивает оператора присвоить наименования крейтам данной конфигурации.

  					Лист
  					ЛДПА.411713.000 РЭ	14
  Изм.	Лист	N докум.	Подп.	Дата

• 4.3 Работа

  Инв. N подп. | Подп. и дата |Взам, инв. N | Инв, N дубл. |Подп. и дата

• 4.3.1 Системы реализуют режимы работы под управлением СПО “СОТА” (см. СПО “СОТА”, Руководство оператора - ЛДПА.410179.002).

Примечание - Для реализации режимов работы системы с использованием дополнительных функциональных модулей, свойства которых не влияют на метрологические характеристики системы в целом, а также для расширения вычислительно-информационных возможностей допускается использование специализированных программ.

• 4.3.2 Режимы работы системы, значения параметров, нормы измеряемых величин и погрешностей измерений задаются пользователем в зависимости от свойств проверяемых цепей контролируемого объекта.

На каждый объект контроля (ОК), программа корректируется администратором (см. СПО “СОТА”, Руководство оператора - ЛДПА.410179.002).

• 4.3.3 Электрические цепи, подлежащие проверке, должны быть подключены к системе.

• 4.3.4 Каждый канал системы, в зависимости от режима работы, может находиться в одном из следующих состояний:

• -  Отключен от цепей контролируемого объекта:

• -  Выход напряжения постоянного тока;

• -  Выход напряжения переменного тока;

• -  Вход постоянного тока;

• -  Вход напряжения постоянного тока.

• 4.3.5 В режиме измерений сопротивления постоянному току значение сопротивления измеряется путем пропускания через измеряемое сопротивление тока определённой величины и измерения на нем значения падения напряжения.

• 4.3.6 В режиме измерений сопротивления изоляции постоянному току значение сопротивления измеряется путем приложения к выбранному участку изоляции стабильного напряжения постоянного тока определённой величины и измерения тока, протекающего через изоляцию на выбранном участке.

Примечание - Команды измерения сопротивления изоляции и испытания на пробой содержат в себе предварительную проверку на короткое замыкание испытуемых цепей. При обнаружении короткого замыкания высокое напряжение на данные цепи не подается.

• 4.3.7 В режиме проверки ОК по программе результаты испытаний отображаются на экране ПЭВМ, а также могут автоматически заноситься в Протокол испытаний и распечатываться на принтере.

Протокол испытаний записывается на жесткий диск ПЭВМ в текстовой форме в форматах .RTF, .PDF и .XLS и может быть перенесен на другой носитель информации.

4.4 Процедуры исполнения основных рабочих режимов

• 4.4.1 Общие сведения

Процедуры исполнения рабочих режимов системы реализуются путем программного управления измерительными и коммутационными модулями.

В программе проверки точки проверяемых цепей могут быть:

• -  Горячая точка, на которую подается воздействие в виде стабильных значений тока или напряжения;

• -  Холодная точка, на которую подаётся нулевой потенциал относительно горячей точки;

• -  Нетестируемая точка, которая может быть дополнительно описана с условием, что электрическое воздействие на неё никак не влияет на результаты проверок.

В программе проверки указываются лишь те точки и цепи, которые подлежат проверке.

Примечание: для эквипотенциальных команд проверки «холодные» точки не описаны в программе проверки, но они присутствуют неявно и участвуют в проверке (см. СПО “СОТА" Руководство оператора ЛДПА.410179.002).

При подаче на проверяемые цепи выходного напряжения во всех режимах осуществляется автоматический контроль за превышением заданного значения напряжения. В случае превышения заданного значения производится отключение выходного напряжения.

• 4.4.2 Проверка целостности цепи

Проверка целостности (проверка отсутствия обрыва) цепи производится путем последовательного сравнения с заданным пределом значения сопротивления отдельных участков цепи и выведения результата сравнения на дисплей с регистрацией в Протоколе испытаний.

Результат проверки признается положительным, если сопротивление всех участков цепи не превышает норму, и отрицательным, если хотя бы одно из значений превышает норму.

Проверка целостности и измерение сопротивления по 4-проводной схеме вносит особенности в описание в программе, таблице эквивалентности, а также монтаже оснастки для подключения ОК (см. пункт 2.2.7 настоящего руководства, а также см. СПО “СОТА’’ Руководство оператора ЛДПА.410179.002).

• 4.4.3 Проверка на отсутствие короткого замыкания (КЗ)

Проверка на отсутствие КЗ производится путем последовательного сравнения с значением сопротивления данной точки или данной цепи с другой точкой системы с

точками младшего адреса либо со всеми точками системы в зависимости от команды проверки.

Результат проверки признается положительным, если сопротивление всех участков цепи не ниже нормирующего значения, и отрицательным, если хотя бы одно из значений ниже нормирующего значения.

• 4.4.4 Проверка сопротивления изоляции цепи

Проверка сопротивления изоляции цепи или группы цепей производится путем сравнения измеренного значения сопротивления изоляции относительно другой цепи или группы цепей с заданным значением сопротивления.

Результат проверки признается положительным, если сопротивление всех участков цепи не превышает заданное значение, и отрицательным, если хотя бы одно из значений превышает заданное значение.

• 4.4.5 Проверка электрической прочности изоляции цепи

Проверка электрической прочности изоляции цепи относительно другой цепи или группы цепей производится при заданном значении выходного напряжения, которое подается на «горячие» точки в течение заданного времени (времени нарастания и приложения выходного напряжения к проверяемой цепи).

Подача напряжения и проведение испытания осуществляется едва этапа:

• -  этап нарастания значения напряжения;

• -  этап выдержки значения напряжения

Проверка электрической прочности изоляции цепи производится путем измерения тока утечки через изоляцию.

Результат проверки признается положительным, если измеренное значение не превышает установленного для тока утечки.

• 4.4.6 Измерение электрической ёмкости между парой точек

Измерение значения электрической ёмкости точки производится путем нескольких итераций подачи на проверяемую точку относительно другой точки стабилизированного значения тока, возрастающего по значению с каждой следующей итерацией, и измерения времени заряда измеряемой электрической ёмкости до определенного значения напряжения.

Примечание: Измерение значения ёмкости экранирования по принципу аналогично измерению значения электрической ёмкости.

• 5 УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ

  Инв. N подп. I Подп. и дата |Взам. инв. N | Инв. N дубя. |Подп. и дата

  • 5.1 Интерфейсный модуль ЛДПА.687284.001 служит для управления другими модулями системы, связи с ПЭВМ и внешними устройствами.

  • 5.2 Низковольтный модуль ЛДГ1А.418111.001 выполняет следующие основные функции:

• -  измерение значения сопротивления постоянному току;

• -  измерение значения электрической ёмкости;

• -  измерение значения падения напряжения на р-n переходе;

• -  подача напряжения постоянного тока до 20 В и до 2 А.

• 5.3 Коммутационный модуль обеспечивает переключение и соединение измерительных каналов системы с переходной панелью (ПП) или непосредственно с проверяемыми цепями ОК.

• 5.4 Переходная панель (ПП) служит для подключения проверяемых цепей ОК к каналам системы. Соответствие каналов системы контактам соединителей ПП приведено на Схеме принципиальной ПП.

• 5.5 Результаты испытаний (измерений, проверок) сообщаются пользователю в виде отображаемой на экране (мониторе) ПЭВМ информации, либо сохраняются в виде протокола испытаний на жестком диске ПЭВМ. При необходимости результаты испытаний можно распечатать на принтере.

• 5.6 Устройство и работа внешних по отношению к системе приборов изложена в поставляемой с ними документации в печатном или электронном виде.

  Изм.	Лист	N докум.	Подп.	Дата

  ЛДПА.411713.000 РЭ

• 6 ПРИНАДЛЕЖНОСТИ

  • 6.1 Принадлежности, входящие в ЗИП №1 (расширенная комплектация ЗИПа) системы приведены в Таблице 6.1:

    Таблица 6.1- Состав ЗИП №
    № п/п	Децимальный номер	Наименование	Кол-во, шт.
    1	ЛДПА.418111.001	Низковольтный измерительный модуль	1
    2	ЛДПА.418111.002	Высоковольтный   модуль   постоянного напряжения	1
    3	ЛДПА.687284.001	Интерфейсный модуль	1
    4	ЛДПА.687284.002	Кросс-плата 18 слотов	1
    5	ЛДПА.671111.001	Трансформатор 30В/1500В	1
    6	ЛДПА.418111.003	Источник питания	1
    7	ЛДПА.671111.002	Силовой трансформатор 230 В/1750 В	1
    8	б/н	Коробка с предохранителями 5x20 мм (10 шт.)	1
    Примечание: Допускается использование других средств измерений, оборудования, принадлежностей и кабелей, обеспечивающих необходимые функции и параметры испытаний, а также погрешности измерений.



Переходной кабель на 64 (ЛДПА.685611.039) или 128 (ЛДПА.685611.038) каналов и блок поверочный БП-12М используются при поверке системы (поставляется опционально).

• 7 МАРКИРОВКА

  • 7.1 Маркировка системы и ее составных частей выполнена в виде:

• -  шильдиков на стойке - на верхней лицевой части и на нижней задней части стойки;

• -  шильдиков на крейтах - в правом нижнем углу левой боковой стенки крейта и на верхней лицевой части крейта;

• -  этикеток на кабелях;

• -  гравировок на лицевых панелях и в виде этикеток на боковой стенке модулей.

• 7.2 Расположение шильдиков может быть изменено в конкретной системе.

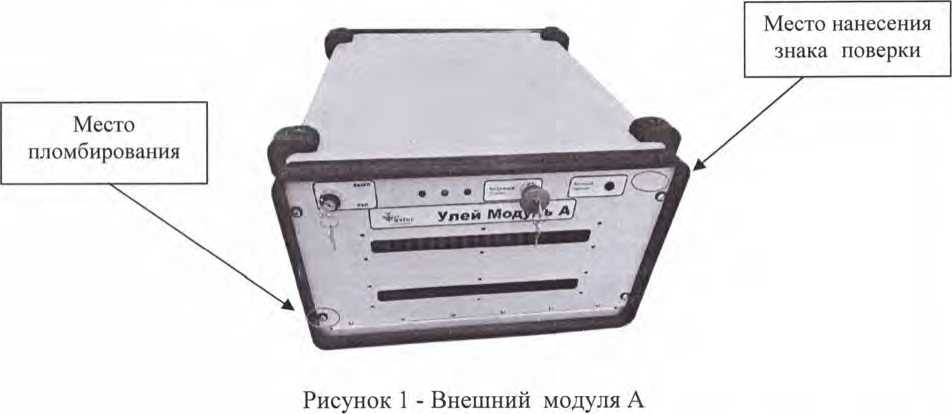

• 7.3 Внешний вид систем, с указанием места нанесения знака утверждения типа, приведен на рисунках ниже.

Рисунок 2 - Внешний модуля В

Рисунок 3 - Внешний модуля С

• 8 УПАКОВКА

  • 8.1 Консервация

    Инв. N подп. | Подп. и дата |Взам. инв. N | Инв, N дубя, |Подп. и дата

    • 8.1.1 Консервация системы должна производиться в специально оборудованном помещении при температуре воздуха не ниже +15°С и не выше +35°С и при относительной влажности не более 70 %.

    • 8.1.2 Система, поступившая на консервацию, должна быть сухгой, очищенной от жировых и других загрязнений и пыли.

    • 8.1.3 Подготовьте мешочки с предварительно высушенным (при температуре

+ 150    +200°С не менее 4 часов) линасилем ИФХАН-100 ТУ-02-7-194-85 или

аналогичным по свойствам материалом.

• 8.1.4 Подготовьте к упаковке кабели, для чего сверните их в скрутки и свяжите шпагатом, а соединители оберните оберточной бумагой и закрепите обертки шпагатом.

• 8.1.5 Подвяжите мешочки с линасилем к стойке в нижней части, расположите их равномерно по объему.

• 8.1.6 Винты и набор крепежных деталей снятых составных частей установите на свои штатные места.

• 8.1.7 Уложите в полиэтиленовые мешки составные части ЗИП №1, предварительно обернув их оберточной бумагой. Мешки заварите.

• 8.1.8 Уложите кабели, составные части ЗИП №1 и переходную панель, если таковая имеется, в коробки - согласно наклеенным на коробки этикеткам.

• 8.1.9 Проверьте правильность укладки и упаковки.

• 8.2 Расконсервация

  • 8.2.1 Вскройте упаковку. При вскрытии полиэтиленовых мешков и пакетов отрежьте минимально необходимую для вскрытия полоску со швом, обеспечив возможность повторного использования упаковки.

  • 8.2.2 Разверните и удалите обертку с составных частей системы. Снимите с распакованных составных частей мешочки с линасилем.

  • 8.2.3 Освободите переходную панель от элементов, обеспечивающих жёсткость при транспортировании.

  • 8.2.4 Проверьте извлеченные из упаковки составные части на соответствие спецификации договора (контракта) или формуляру системы.

  • 8.2.5 Обеспечьте сохранность деталей и составных частей упаковки на случай повторной консервации.

    					Лист
    					ЛДПА.411713.000 РЭ	22
    Изм.	Лист	N докум.	Подп.	Дата

• 9 МЕРЫ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ

  • 9.1 К проведению работ с системой допускаются лица, имеющие практические навыки эксплуатации радиоэлектронной аппаратуры, знающие необходимые правила техники безопасности, соответствующие квалификационной группе по электробезопасности III или IV - в зависимости от комплектации системы.

  • 9.2 Перед подключением системы к сети питания необходимо заземлить корпус (использовать винтовой крепеж под кольцевой наконечник).

  • 9.3 Используйте для электрического соединения составных частей системы, ОК, изделия и питающей сети только предназначенные для соответствующих соединений кабели.

  • 9.4 В подключенной к питающей сети системе ЗАПРЕЩАЕТСЯ:

• - отсоединять составные части системы от шины заземления;

• - извлекать из крейта установленные в него модули;

• - извлекать и заменять вставки плавкие;

• - отключать и подключать кабели питания к составным частям системы;

• - касаться контактов соединителей и модулей системы.

• 9.5 Лица, выполняющие работы по подключению кабелей, установке и изъятию модулей системы, должны соблюдать меры защиты составных частей системы от воздействия статического электричества.

  Инв. N подп. I Подп. и дата |Взам. инв. N | Инв, N дубя. |Подп. и дата

  Изм.	Лист	N докум.	Подп.	Дата

  ЛДПА.411713.000 РЭ



  Инв. N подп. | Подп, и дата |Взам. инв. N | Инв. N дубя. |Подп. и дата

• 10 ПОРЯДОК УСТАНОВКИ

  • 10.1 Состав персонала

    • 10.1.1 Установка, сборка и разборка системы должны производится специалистом, имеющим квалификацию не ниже техника-наладчика электронной аппаратуры.

  • 10.2 Требования к месту установки

    • 10.2.1 Помещение, в котором эксплуатируется система, по чистоте воздуха и другим параметрам должны удовлетворять нормам согласно РМГ 128-2013 «Требования к созданию лабораторий, осуществляющих испытания и измерения», а также обеспечивать следующие климатические условия:

• - температура воздуха от (+20 ± 5) °C;

• - относительная влажность воздуха от (60 ± 15) %;

• - атмосферное давление не ниже соответствующего высоте 2000 м над уровнем моря (79501,4 Па =596,3 мм рт.ст.).

Примечание: Допускается эксплуатация установки (мобильная версия) при температуре в диапазоне (+15°+ +35) °C.

• 10.2.2 Запрещается установка и эксплуатация системы в помещениях с химически активной средой и/или с токопроводящей пылью.

• 10.2.3 Питание системы должно осуществляться от промышленной сети переменного тока напряжением 115В ± 15% или 220В ± 10% частотой (50 ± 0,5) Гц.

В климатических зонах с частыми грозами промышленная электросеть должна быть в обязательном порядке оборудована защитой от перенапряжения. К цепям электропитания, предназначенным для питания системы, не должно подключаться оборудование с высокими мощностями потребления, а также устройства, создающие высокочастотные и пусковые импульсные помехи.

• 10.2.4 Проложенные по полу кабели должны быть защищены от повреждения.

• 10.2.5 Место для установки каждой системы должно быть оборудовано:

• - шиной (контуром) защитного заземления;

• - сеть электропитания должна быть оборудована «евророзетками» для подключения системы и ее составных частей.

• 10.2.6 Контакты «евророзеток», имеющие маркировку «заземление», должны быть подключены к контуру рабочего заземления сети (промышленное заземление). Величина электрического сопротивления провода заземления не должна превышать 0,5 Ом, сечение провода заземления должно быть не менее 1 мм².

• 10.2.7 Шины (контуры), используемые для защитного заземления составных частей системы, должны быть отделены от шин (контуров) промышленного заземления

  					ЛДПА.411713.000 РЭ	Лист
  						24
  Изм.	Лист	N докум.	Подп.	Дата

  Инв. N подп. I Поди, и дата |Взам. инв. N | Инв. N дубя. |Подп. и дат

(заземления силовых установок, станков и других потребителей с большими токами потребления) и должны использоваться только для заземления средств измерений.

• 10.2.8 Для обеспечения погрешностей измерений и формирования электрических величин не выше предельных значений, установленных в документах на каждую систему и её составные части, должны выполняться следующее условие: место размещения системы и ее составных частей по степени интенсивности электромагнитных помех должно соответствовать классу не более третьего по ГОСТ Р 51317.2.5-2000.

ВНИМАНИЕ!

В РОЗЕТКАХ, ПРЕДНАЗНАЧЕННЫХ ДЛЯ ПИТАНИЯ ЛЮБОЙ СОСТАВНОЙ ЧАСТИ СИСТЕМЫ, КОНТАКТЫ, ИМЕЮЩИЕ МАРКИРОВКУ «ЗАЗЕМЛЕНИЕ», ЗАПРЕЩАЕТСЯ СОЕДИНЯТЬ С «НУЛЕВОЙ» (НЕЙТРАЛЬНОЙ) ЛИНИЕЙ СЕТИ ПИТАНИЯ.

КОНТАКТЫ, ИМЕЮЩИЕ МАРКИРОВКУ «ЗАЗЕМЛЕНИЕ» ДОЛЖНЫ БЫТЬ СОЕДИНЕНЫ С ШИНОЙ/КОНТУРОМ ПРОМЫШЛЕННОГО ЗАЗЕМЛЕНИЯ.

• 10.2.9 Для установки ПЭВМ необходим стол не менее 0,7 м².

• 10.2.10 Для установки каждой системы необходима площадь не менее указанной в Руководстве по эксплуатации на поставляемую систему.

• 10.3 Порядок установки

  • 10.3.1 Произведите расконсервацию системы в соответствии с Разделом 8.

  • 10.3.2 Проверьте комплектность системы на соответствие спецификации договора (контракта) на поставку или формуляру.

  • 10.3.3 Подготовьте кабели, входящие в состав системы, вынув их из коробок и пакетов и освободив соединители кабелей от упаковочной бумаги.

  • 10.3.4 Крейты поставляются с предустановленными в них модулями. Изменение конфигурации допускается, если не противоречит руководству по эксплуатации на конкретную систему.

  • 10.3.5 Провод заземления соединить с шиной (контуром) защитного заземления.

  • 10.3.6 ПЭВМ и внешние устройства соединяются с шиной (контуром) промышленного заземления проводником заземления, расположенным в кабелях питания.

  • 10.3.7 Проверьте, что заземляющий контакт каждой из розеток, используемых для подключения составных частей системы к сети питания, надежно соединен с шиной (контуром) промышленного заземления.

    						Лист
    					ЛДПА.411713.000 РЭ	25
    Изм.	Лист	N докум.	Подп.	Дата

ВНИМАНИЕ!

ЗАПРЕЩАЕТСЯ СОЕДИНЯТЬ КОРПУСНЫЕ КЛЕММЫ И КЛЕММЫ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ СОСТАВНЫХ ЧАСТЕЙ СИСТЕМЫ С «НУЛЕВОЙ» (НЕЙТРАЛЬНОЙ) ЛИНИЕЙ СЕТИ ПИТАНИЯ.

Примечание - Стол для установки составных частей системы, а также рабочее место оператора (стол, кресло) обеспечивается потребителем (пользователем), если данные позиции не указаны в договоре (контракте) на поставку.

И ПОДГОТОВКА К РАБОТЕ

• 11.1 Перед началом работы с системой изучите документы, перечисленные в ведомости ВЭ.

• 11.2 Установите все кнопки и переключатели включения питания всех устройств в отключенное положение.

• 11.3 Подготовьте к работе управляющую ПЭВМ и внешние устройства и приборы согласно ЭД на них.

• 11.4 Включите систему, руководствуясь указаниями Приложения А.

ВНИМАНИЕ!

МЕЖДУ МОМЕНТОМ ВЫКЛЮЧЕНИЯ И МОМЕНТОМ ОЧЕРЕДНОГО ВКЛЮЧЕНИЯ, А ТАКЖЕ МЕЖДУ МОМЕНТОМ ВКЛЮЧЕНИЯ И МОМЕНТОМ ВЫКЛЮЧЕНИЯ ЛЮБОЙ СОСТАВНОЙ ЧАСТИ СИСТЕМЫ ДОЛЖНА БЫТЬ ВЫДЕРЖАНА ПАУЗА НЕ МЕНЕЕ 10 СЕКУНД.

• 11.5 Если ПО системы ранее не было установлено, установите его с поставляемого в составе системы носителя (компакт-диска или флеш-карты).

Порядок установки программ приведен в документе Программное обеспечение “СОТА” Руководство оператора.

• 11.6 Выдержите систему во включенном состоянии не менее 10 мин.

• 11.7 Если система запускается в работу впервые или после хранения, продолжавшегося более года, выполните проверку работоспособности системы.

Проверку работоспособности выполнять в следующем порядке:

• 1) Включить питание системы (если оно не было ранее включено), руководствуясь указаниями Приложения А. Убедиться в отсутствии сообщений об ошибках при включении ПЭВМ и загрузки операционной системы;

• 2) Выждать 10 минут;

• 3) Запустить на исполнение программу самопроверки модулей (см. СПО “СОТА” Руководство оператора ЛДПА.410179.002);

• 4) После останова программы выйти из неё и выключить систему.

Система работоспособна, если отсутствуют сообщения о неисправностях и имеется сообщение об успешном завершении проверки.

• 11.8 Если система запускается в работу впервые или после длительного хранения, продолжавшегося больше года, выполните поверку системы в соответствии с Разделом 13.

• 11.9 При положительном результате проверки система готова к работе.

При наличии сообщений о неисправности восстановите работоспособность системы, руководствуясь указаниями Раздела 14 настоящего РЭ (замените предположительно неисправные модули на модули из состава ЗИП №1 или закупленные дополнительно в рамках договора (контракта) на поставку системы), и повторите проверку.

• 11.10 Если не удалось восстановить работоспособность системы действиями в соответствии с п.11.9, срочно свяжитесь с представителями изготовителя и сообщите следующую информацию:

• 1)  О порядке ваших действия при работе с системой:

• 2) О всех сообщениях программного обеспечения о подозреваемых неисправностях;

• 3)  О внешних признаках (результатах измерений, результатах взаимодействия системы с внешними объектами и приборами), позволяющим судить о состоянии системы;

• 4)  О предпринятых действиях по восстановлению системы,

- для анализа имеющейся информации и установления истинных причин появления неисправности.

12 ПОРЯДОК РАБОТЫ

• 12.1 Состав обслуживающего персонала

• 12.1.1 Для эксплуатации системы необходим один специалист, имеющий квалификацию инженера, обладающий навыками работы на ПЭВМ и исполнения прикладных программ, написанных на языках программирования высокого уровня.

• 12.2 Порядок работы

• 12.2.1 При работе с системой необходимо руководствоваться документом из комплекта поставки (см. СПО “СОТА’’ Руководство оператора ЛДПА.410179.002);

• 12.2.2 Если в системе используются внешние приборы, не входящие в ее состав, необходимо руководствоваться документами на эти приборы.

• 12.2.3 Перед выполнением проверки ОК необходимо подготовить три файла описания:

• 1) Файл проекта проверки ОК;

• 2) Файл программы проверки ОК;

• 3) Файл таблицы эквивалентности с соответствием каналов системы контактам цепей ОК.

В соответствии с иерархией файловой структуры файл проекта предшествует файлу программы проверки, а файл программы проверки предшествует файлу таблицы эквивалентности.

Формат информации, содержащейся в файлах, приведен в документе (см. СПО “СОТА” Руководство оператора ЛДПА.410179.002).

• 12.2.4 Соответствие каналов системы контактам соединителей ПП приведено на схеме принципиальной ПП.

• 12.2.5 Файл таблицы эквивалентности содержит список проверяемых контактов, которые связаны цепями ОК. Контакты ОК описываются в терминах позиционных обозначений, принятых в конструкторских документах (наименование соединителя, номер контакта этого соединителя).

Примечание - Контакты ОК могут быть не связаны цепями с другими контактами ОК, но также подлежать проверке.

• 12.2.6 Режимы работы системы выбираются пользователем использованием функционала СПО “СОТА”. К файлу проекта может быть подключен файл конфигурации выполнения, дающий дополнительные настройки по выполнению программы проверки, отображению, сохранения и печати результатов проверки (см. СПО “СОТА” Руководство оператора ЛДПА.410179.002).

  					ЛДПА.411713.000 РЭ	Лист
  						29
  Изм.	Лист	N докум.	Подп.	Дата
