Методика поверки «КАЛИБРАТОРЫ ДАВЛЕНИЯ МАЛОГАБАРИТНЫЕ «ЭЛЕМЕР-КДМ-030»» (МП НКГЖ.406233.062)
УТВЕРЖДАЮ
УТВЕРЖДАЮ
Г енсральный директор ООО НПП «ЭЛЕМЕР»
2015 г
В.М. Окладников
Заместитель директора ио качеству □ь, ФГУП «вниимс»
Н.В. Иванникова
<Г>> OJ3 2015 г.
КАЛИБРАТОРЫ ДАВЛЕНИЯ МАЛОГАБАРИТНЫЕ
«ЭЛЕМЕР-КДМ-030»
г. Москва, г. Зелено! рад 2015 г.
-
1.1 Калибраторы давления малогабаритные «ЭЛЕМЕР-КДМ-030» (далее - КДМ-030) предназначены для измерений давления, воспроизведения и измерений электрических сигналов силы постоянного тока, измерений сигналов преобразователей давления эталонных ПДЭ-020, ПДЭ-020И (далее - ПДЭ) и приборов, использующих HART-протокол для обмена информацией.
-
1.2 Настоящая методика поверки может быть применена при калибровке КДМ-030.
-
1.3 Межповерочный интервал составляет два года.
-
1.4 Основные метрологические характеристики
-
1.4.1 Диапазон измерений давления и пределы допускаемых основных погрешностей измерений давления КДМ-030 в комплекте с ПДЭ приведены в таблицах 1.1,1.2,1.3.
-
Таблица 1.1 - Основные метрологические характеристики КДМ в комплекте со встроенным ПДЭ,
Шифр исполнения КДМ |
Модель КДМ |
Вид измеряемого давления |
Диапазон измерений давления, Рв |
«ЭЛЕМЕР-КДМ-030», «ЭЛЕМЕР-КДМ-03 ОЕх» |
001 |
Без встроенного преобразователя давления | |
050 |
Абсолютное |
0...600 кПа | |
160 |
Избыточное |
О...2,5 МПа | |
170 |
Избыточное |
0...6,0 МПа | |
350 |
Избыточное-разрежение |
от минус 100 до плюс 600 кПа |
Таблица 1.2 - Основные метрологические характеристики КДМ в комплекте с внешним ПДЭ
Шифр исполнения КДМ |
Модель ПДЭ-020, ПДЭ-020И |
Вид измеряемого давления |
Диапазон измерений давления, Рв |
030 |
Абсолютное |
0... 120 кПа | |
050 |
Абсолютное |
0...600 кПа | |
060 |
Абсолютное |
О...2,5 МПа | |
100 |
Избыточное |
О...2,5 кПа | |
НО |
Избыточное |
О...6,3 кПа | |
«ЭЛЕМЕР-КДМ-030», «ЭЛЕМЕР-КДМ-03 ОЕх» |
120 |
Избыточное |
0...16 кПа |
130 |
Избыточное |
0... 100 кПа | |
150 |
Избыточное |
0...600 кПа | |
160 |
Избыточное |
О...2,5 МПа | |
170 |
Избыточное |
0...6,0 МПа | |
180 |
Избыточное |
0...16 МПа | |
190 |
Избыточное |
0...60 МПа | |
350 |
Избыточное-разрежение |
от минус 100 до плюс 600 кПа |
Таблица 1.3 - Пределы допускаемой основной погрешности
Модель ПДЭ-020, ПДЭ-020И или КДМ |
Поддиапазон измерений давления |
Пределы допускаемой основной абсолютной погрешности | |||
Индекс модели | |||||
АО |
А |
В |
С | ||
030 |
0...60 кПа |
±(0,0001-Pfl + пр) |
- |
- |
- |
60... 120 кПа |
±(0,0002-Р + пр) |
- |
- |
- | |
0...40 кПа |
±(0,0001-Рв + пр) |
±(0,00017-Рв +пр) |
±(0,00033-Рв + пр) | ||
40... 120 кПа |
±(0,0003-Р+пр) |
±(0,0005-Р + пр) |
±(0,001-Р + пр) | ||
050 |
0...300 кПа |
±(0,0001 -Рв + пр) | |||
300...600 кПа |
±(0,0002-Р + пр) | ||||
0...200 кПа |
— |
±(0,0001-Рв + пр) |
±(0,00017-Рв +пр) |
±(0,00033-Рв + пр) | |
200...600 кПа |
— |
±(0,0003-Р + пр) |
±(0,0005-Р + пр) |
±(0,001-Р + пр) | |
060 |
0... 1,25 МПа |
±(0,0001 -Рв + пр) | |||
1,25...2,5 МПа |
±(0,0002-Р + пр) | ||||
О...О,8 МПа |
- |
±(0,0001-Рв + пр) |
±(0,00017-Рв +пр) |
±(0,0003 3-Рв + пр) | |
0,8...2,5 МПа |
- |
±(0,0003-Р + пр) |
±(0,0005-Р + пр) |
±(0,001-Р + пр) | |
100 |
О...О,8 кПа |
- |
- |
±(0,00017-Рв +пр) |
±(0,00033-Рв + пр) |
0,8...2,5 кПа |
- |
- |
±(0,0005-Р + пр) |
±(0,001-Р +пр) | |
НО |
О...2,1 кПа |
- |
±(0,0001 -Рц + пр) |
±(0,00017-Рв +пр) |
±(0,0003 З-Рв + пр) |
2,1...6,3 кПа |
- |
±(0,0003-Р + пр) |
±(0,0005-Р + пр) |
±(0,001-Р +пр) | |
120 |
0...8 кПа |
±(0,0001 -Рв + пр) |
- |
- |
- |
8... 16 кПа |
±(0,0002-Р + пр) |
- |
- |
- | |
О...2,6 кПа |
— |
±(0,0001-Рв + пр) |
±(0,00017-Рв +пр) |
±(0,0003 3 -Рв + пр) | |
2,6...8 кПа |
— |
±(0,0003-Р + пр) |
±(0,0005-Р + пр) |
±(0,001-Р + пр) | |
130 |
0...50 кПа |
±(0,000 I-Ра + пр) |
- |
- |
- |
50... 100 кПа |
±(0,0002-Р + пр) |
- |
- |
- | |
0...33 кПа |
- |
±(0,0001-Рв +пр) |
±(0,00017-Рв +пр) |
±(0,00033-Рв + пр) | |
33...100 кПа |
- |
±(0,0003-Р+пр) |
±(0,0005-Р+пр) |
±(0,001-Р + пр) | |
150 |
0...300 кПа |
±(0,0001-Рв + пр) |
- |
- |
- |
300...600 кПа |
±(0,0002-Р + пр) |
- |
- |
- | |
0...200 кПа |
- |
±(0,0001-Рв + пр) |
±(0,00017-Рв +пр) |
±(0,0003 3-Рв + пр) | |
200...600 кПа |
— |
±(0,0003-Р + пр) |
±(0,0005-Р + пр) |
±(0,001-Р +пр) | |
160 |
0... 1,25 МПа |
±(0,0001-Рв + пр) |
- |
- |
- |
1,25...2,5 МПа |
±(0,0002-Р + пр) |
- |
- |
- | |
0...0,8 МПа |
— |
±(0,0001-Рв + пр) |
±(0,00017-Рв +пр) |
±(0,00033-Рй + пр) | |
0,8...2,5 МПа |
— |
±(0,0003-Р + пр) |
±(0,0005-Р + пр) |
±(0,001-Р + пр) | |
170 |
О...З,О МПа |
±(0,0001-Рв + пр) |
- |
- |
- |
3,0. ..6,0 МПа |
±(0,0002-Р + пр) |
- |
- |
- | |
0...2,0 МПа |
— |
±(0,0001-Рв + пр) |
±(0,00017-Рв +пр) |
±(0,0003 З-Рв + пр) | |
2,0...6,0 МПа |
— |
±(0,0003-Р + пр) |
±(0,0005-Р + пр) |
±(0,001-Р +пр) | |
180 |
О...8,О МПа |
±(0,0001-Рв + пр) |
- |
- |
- |
8,0... 16 МПа |
±(0,0002-Р + пр) |
- |
- |
- | |
0...5,3 МПа |
— |
±(0,0001-Рв + пр) |
±(0,00017-Рв +пр) |
±(0,0003 3 -Рв + пр) | |
5,3...16МПа |
— |
±(0,0003-Р + пр) |
±(0,0005-Р + пр) |
±(0,001-Р +пр) | |
190 |
0...30 МПа |
±(0,0001 -Рв + пр) |
- |
- |
- |
30...60 МПа |
±(0,0002-Р + пр) |
- |
- |
- | |
0...20 МПа |
— |
±(0,0001-Рй + пр) |
±(0,00017-Рв +пр) |
±(0,00033-Рв + пр) | |
20...60 МПа |
— |
±(0,0003-Р + пр) |
±(0,0005-Р + пр) |
±(0,001-Р + пр) | |
350 |
-100...+350 кПа |
±(0,0001-Рв + пр) |
- |
- |
- |
+350...+600 кПа |
±(0,0002-Р + пр) |
- |
- |
- | |
-100...+233 кПа |
— |
±(0,0001-Рв + пр) |
±(0,00017-Рв +пр) |
±(0,00033 -Рв + пр) | |
+233...+600 кПа |
- |
±(0,0003-Р + пр) |
±(0,0005-Р + пр) |
±(0,001-Р +пр) |
Примечания: 1) пр-одна единица последнего разряда. 2) P-измеряемое давление. 3) P-диапазон измерений.
-
1.4.2 Диапазоны воспроизведения и измерений электрических сигналов в виде силы постоянного тока и пределы допускаемых абсолютных погрешностей воспроизведения и измерения приведены в таблице 1.4.
Таблица 1.4 - Основные метрологические характеристики КДМ-030 в режиме воспроизведе-ния и измерений электрических сигналов в виде силы постоянного тока
Воспроизводимая и измеряемая величина |
Диапазон |
Пределы допускаемой основной абсолютной погрешности (в нормальных условиях при температуре (20±5) °C) | ||
воспроизведения |
измерений |
воспроизведения |
измерений | |
Ток |
0...25 мА |
0...25 мА |
±(10Л1 + 1)мкА |
±(10’41 + 1)мкА |
-
1.4.3 Электрическая прочность изоляции
-
1.4.3.1 Изоляция входных и выходных электрических цепей, цепей встроенного источника питания, цепей интерфейса, цепей сигнализации, линии связи с внешним ПДЭ (подключенным через разъем «ВХОД ПДЭ») относительно корпуса в зависимости от условий эксплуатации выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:
-
-
- 500 В при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %.
-
1.4.3.2 Изоляция входных и выходных электрических цепей, цепей интерфейса, цепей сигнализации, линии связи с внешним ПДЭ (подключенным через разъем «ВХОД ПДЭ») относительно цепей встроенного источника питания в зависимости от условий эксплуатации выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц:
-
- 500 В при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %.
-
1.4.4 Электрическое сопротивление изоляции цепей КДМ-030 относительно корпуса и между собой не менее:
-
- 20 МОм при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %.
2.1 При проведении поверки выполняют операции, указанные в таблице 2.1.
Таблица 2.1 - Операции поверки
Наименование операции |
Номер пункта методики поверки |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
1 Внешний осмотр |
6.1 |
Да |
Да |
2 Опробование |
6.2 |
Да |
Да |
3 Проверка электрической прочности изоляции |
6.3 |
Да |
Нет |
4 Проверка электрического сопротивления изоляции |
6.4 |
Да |
Нет |
5 Определение основной погрешности измерения давления внешнего ПДЭ |
6.5 |
Да |
Да |
6 Определение основной погрешности измерения давления КДМ-030 со встроенным ПДЭ |
6.6 |
Да |
Да |
7 Определение основной абсолютной погрешности воспроизведения силы постоянного тока |
6.7 |
Да |
Да |
8 Определение основной абсолютной погрешности измерения силы постоянного тока |
6.8 |
Да |
Да |
9 Оформление результатов поверки |
7.1...7.3 |
Да |
Да |
-
3.1 При проведении поверки применяют основные и вспомогательные средства поверки, указанные в таблице 3.1.
Таблица 3.1 - Средства поверки
№ п.п. |
Наименование средства поверки и обозначение НТД |
Основные метрологические и технические характеристики средства поверки |
Номер пункта методики поверки |
1 |
Преобразователь давления измерительный АИР-20/М2 (модель 030 для измерения атмосферного давления окружающего воздуха) |
Диапазон измерений: от 0 до 110 кПа (абс.). Пределы допускаемой основной погрешности: ±0,1 % |
6.2,...6.8 |
2 |
Рабочий эталон давления РЭД-6 |
Диапазон измерений: (0,1...6,0) МПа. Пределы допускаемой основной погрешности: ±0,005 % от измеряемого давления |
6.5, 6.6 |
3 |
Рабочий эталон давления РЭД-60 |
Диапазон измерений: (1.. .60) МПа. Пределы допускаемой основной погрешности: ±0,005 % от измеряемого давления |
6.5, 6.6 |
4 |
Измерительная поршневая система грузопоршневого манометра СРВ-5000-ХР |
Диапазоны измерений: (3...100) кПа; (0,02.. .2,5) МПа; (0,04. ..16) МПа. Класс точности: 0,005 |
6.5, 6.6 |
5 |
Манометр грузопоршневой МП-60 |
Диапазон измерений: (0,6...6,0) МПа. Пределы допускаемой основной погрешности: ±0,01 % от измеряемого давления |
6.5, 6.6 |
6 |
Манометр грузопоршневой МП-600 |
Диапазон измерений: (6...60) МПа. Пределы допускаемой основной погрешности: ±0,01 % от измеряемого давления |
6.5, 6.6 |
7 |
Манометр абсолютного давления МПАК-15 |
Диапазон измерений: (0...400) кПа. Пределы допускаемой погрешности: ±6,65 Па в диапазоне (0.. .20) кПа; ±13,3 Па в диапазоне (20... 133) кПа; ±0,01% от действительного значения измеряемого давления в диапазоне (133... 400) кПа |
6.5, 6.6 |
Калибратор давления пневматический «Метран-505 Воздух» |
Диапазон измерений: (0,02...40) кПа. Пределы допускаемой основной погрешности: ±0,015 % от действительного значения измеряемого параметра |
6.5, 6.6 | |
8 |
Калибратор давления СРС8000 |
Диапазоны измерений: (минус 2,5...2,5) кПа, (0... 10) кПа. Предел допускаемой приведенной погрешности: 0,01 % от диапазонов (минус 2,5... 2,5) кПа / (0... 10) кПа |
6.5, 6.6 |
9 |
Калибратор давления СРС8000 |
Диапазоны измерений: (0... 160) 700 кПа. Предел допускаемой абсолютной погрешности: ±4,2 Па до 52,8 кПа, далее 0,01 % от ИВ (0,008 % от ИВ) |
6.5, 6.6 |
Продолжение таблицы 3.1
№ п.п. |
Наименование средства поверки и обозначение НТД |
Основные метрологические и технические характеристики средства поверки |
Номер пункта методики поверки |
10 |
Мера электрического сопротивления однозначная МС3006 ТУ 303-10.0035-91 |
Номинальное значение сопротивления: 100 Ом. Класс точности 0,001 |
6.7, 6.8 |
11 |
Прибор для поверки вольтметров и калибраторов В1 -18 ТУ ХВ2.085.019 |
Диапазон измеряемых напряжений: (Т10'7... 103) В. Основная погрешность измерения напряжения на пределе 10 В: ±(ППМ от U+ ППМ от Un) В |
6.8 |
12 |
Прибор для поверки вольтметров, дифференциальный вольтметр В1-12 ТУ ХВ2.085.006 |
Поддиапазон установки калиброванных токов: 1 нА...1 мА. Предел допускаемой основной погрешности установки калиброванных токов: (1,5-10‘41+10) нА. Поддиапазон установки калиброванных токов: 100 нА... 100 мА. Предел допускаемой основной погрешности установки калиброванных токов: (2,5-10’4-1+1) мкА |
6.7, 6.8 |
13 |
Калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» ТУ 4381-113-13282997-2013 |
Диапазон воспроизведения и измерений тока: (0...25) мА. Основная погрешность: ±(10'4-1 + 1) мкА |
6.2 |
14 |
Установка для проверки электрической безопасности GPI-745A |
Напряжение до 1500 В |
6.3 |
15 |
Мегомметр Ф 4102/1-1М ТУ 25-7534.005-87 |
Диапазон измерений: (0... 10000) МОм |
6.4 |
Примечания: 1) Все перечисленные в таблице 3.1 средства поверки должны иметь действующие свидетельства о поверке. 2) Допускается применять другие средства поверки и оборудование, по своим характеристикам не уступающие указанным в настоящей методике поверки. |
-
4.1 При поверке КДМ-030 выполняют требования техники безопасности, изложенные в документации на применяемые средства поверки и оборудование.
-
5.1 При проведении поверки должны соблюдаться следующие условия:
1) температура окружающего воздуха, °C 20±5;
относительная влажность окружающего воздуха, % 30...80;
атмосферное давление, кПа (мм рт.ст.) 84,0.. .106,7 (630.. .800);
напряжение питающей сети, В 220±4,4;
частота питающей сети, Гц 50± 1,0.
Питание КДМ-030 осуществляется от:
|
4,8...6,0; 12. |
Внешние электрические и магнитные поля должны отсутствовать или находиться в пределах, не влияющих на работу КДМ-030.
Вибрация, тряска, удары, влияющие на работу КДМ-030, должны отсутствовать.
Время выдержки КДМ-030 во включенном состоянии 30 мин.
-
5.2 Операции, проводимые со средствами поверки и с поверяемыми КДМ-030, должны выполняться в соответствии с указаниями, приведенными в эксплуатационной документации.
-
5.3 Перед проведением поверки выполняют следующие подготовительные работы.
-
5.3.1 КДМ-030 выдерживают в условиях, установленных в п.п. 5.1 1)...5.1 3) в течение 4 ч.
-
5.3.2 Средства поверки подготавливают к работе в соответствии с эксплуатационной документацией.
-
-
6.1 Внешний осмотр
-
6.1.1 При внешнем осмотре устанавливают отсутствие механических повреждений, правильность маркировки, проверяют комплектность.
-
При наличии дефектов покрытий, влияющих на работоспособность КДМ-030, несоответствия комплектности, маркировки определяют возможность дальнейшего применения КДМ-030.
-
6.1.2 У каждого КДМ-030 проверяют наличие паспорта с отметкой ОТК.
-
6.2 Опробование
-
6.2.1 Опробование работоспособности КДМ-030 проводят в следующей последова
-
тельности:
выбирают режим работы со
- В главном меню КДМ-030 с помощью кнопки
встроенным ПДЭ (IN) или с внешним ПДЭ (ЕХ);
-
- изменяют измеряемое давление от нижнего предельного значения до верхнего предельного значения. При этом на дисплее КДМ должно наблюдаться изменение показаний измеряемых давлений во всем диапазоне;
-
- проверяют и при необходимости производят подстройку «нуля», для чего:
.подают на ПДЭ нулевое избыточное давление (для моделей 130, 150, 160, 170, 180, 190, 350), либо нулевое абсолютное давление (для модели 030, 050, 060), абсолютное давление на входе не должно превышать 0,005 % от диапазона измерений;
_ в подменю ПДЭ выбирают пункт «Установка нуля»;
_ выполняют подстройку «нуля» нажав кнопку «"-----'».
-
6.2.2 Опробование работоспособности КДМ-030 в режиме измерения и воспроизведения электрических сигналов силы постоянного тока проводят в следующей последователь
ности:
- при необходимости нажимают кнопку « » для включения (выключения) питания
поверяемых (калибруемых или градуированных) преобразователей давления;
-
- подсоединяют кабель «КИ26012» к разъему «Измерение» КДМ-030, а кабель «КИ26011» - к выходу «Эмуляция» прибора «ЭЛЕМЕР-ИКСУ-2012», соединить провода одного цвета (синий-синий, красный- красный);
-
- в соответствии с РЭ на «ЭЛЕМЕР-ИКСУ-2012» устанавливают значение постоянного тока 20 мА и убеждаются, что измеренное КДМ-030 значение отличается от эмулируемой «ЭЛЕМЕР-ИКСУ-2012» на величину, не превосходящую удвоенную основную погрешность измерения;
-
- подсоединяют кабель «КИ26012» к разъему «Эмуляция» КДМ-030, а кабель «КИ26011» - ко входу «Измерение» прибора «ЭЛЕМЕР-ИКСУ-2012», соединяют провода одного цвета (синий-синий, красный-красный);
-
- устанавливают значение тока 20 мА;
-убеждаются, что измеренное «ЭЛЕМЕР-ИКСУ-2012» значение тока отличается от значения тока, эмулируемого КДМ-030, на величину, не превосходящую удвоенной основной допускаемой погрешности, указанной в таблице 1.4.
-
6.3 Проверка электрической прочности изоляции
-
6.3.1 Испытания проводят между электрическими цепями корпуса и объединёнными вместе интерфейсными электрическими цепями, цепями ПДЭ, цепями теста реле, цепями токового выхода, цепями заземления и цепями входного канала испытательным напряжением 500 В.
-
6.3.2 Проверку электрической прочности изоляции производят на установке GPI-745A.
-
6.3.3 Испытательное напряжение следует повышать плавно, начиная с нуля до испытательного в течение 5-10 с. Уменьшение напряжения до нуля должно производиться с такой же скоростью.
-
6.3.4 Изоляцию выдерживают под действием испытательного напряжения в течение | МИН- Затем напряжение плавно снижают до нуля, после чего испытательную установку отключают.
-
6.3.5 Во время проверки не должно происходить пробоев и поверхностного перекрытия изоляции.
-
-
6.4 Проверка электрического сопротивления изоляции
-
6.4.1 Проверку электрического сопротивления изоляции цепей КДМ-030 производят мегаомметром Ф 4102/1-1М или другим прибором для измерения электрического сопротивления с рабочим напряжением не более 100 В.
-
6.4.2 Отсчет показаний производят по истечении 1 мин после приложения напряжения между соединенными вместе электрическими цепями и корпусом.
-
Сопротивление изоляции не должно быть менее 20 МОм.
-
6.5 Определение основной погрешности внешнего ПДЭ
Определение основной погрешности внешнего ПДЭ проводят по документу
НКГЖ-406233.015-03МП «Преобразователи давления эталонные ПДЭ-020. Методика поверки», утвержденному ФГУП «ВНИИМС» 31.03.2014 г.
Для индикации измеренных внешним ПДЭ значений давления может использоваться
КДМ-030.
-
6.6 Определение основной погрешности измерения давления КДМ-030 со встроенным
-
6.6.1 Определение основной погрешности измерения давления проводят методом сличения показаний КДМ-030 с действительными значениями давления, воспроизводимыми с помощью соответствующих эталонов давления, и подаваемыми на вход КДМ-030.
-
6.6.2 Поверка производится при значениях давления 0, 10, 25, 40, 60, 80, 100 % от диапазона измерений. Предварительно проверяют и, при необходимости, производят подстройку «нуля» ПДЭ в соответствии с п. 6.2.1.
При поверке преобразователей модели 350 допускается устанавливать максимальное значение разрежения в пределах 90 - 95 % от атмосферного давления.
-
6.6.3 При каждом значении давления фиксируют показания поверяемого преобразователя, контролируя его значения по показаниям, индицируемым на экране дисплея КДМ-030 ПЛИ монитора ПК, при возрастающем давлении (прямой ход), а затем при убывающем давлении (обратный ход).
Перед проверкой при обратном ходе преобразователи выдерживают в течение 5 мин црд воздействием верхнего предельного значения давления.
-
6.6.4 Основную абсолютную погрешность определяют по формуле
^Р = РП-РЭ (6.1)
где Рп - значение давления, считанное с дисплея КДМ-030;
Рэ - значение давления, установленное по эталонному средству измерений;
Рп, Рэ должны быть выражены в одних и тех же единицах давления.
-
6.6.5 Абсолютная погрешность не должна превышать значений, указанных в таблице 1.3.
-
6.7 Определение основной абсолютной погрешности воспроизведения силы постоянного тока
-
6.7.1 Подключают КДМ-030 кабелем «КИ26012» к токовым выводам эталонной (образцовой) меры электрического сопротивления МСЗ006 =100 Ом) в соответствии с ри
-
сунком 6.1.

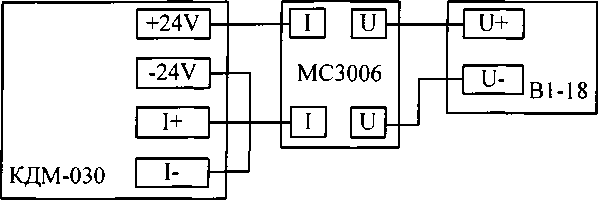

Рисунок 6.1 - Установка для поверки КДМ-030 в режиме воспроизведения силы постоянного тока
-
6.7.2 Устанавливают вольтметр В1-18 в режим измерения напряжения.
-
6.7.3 Устанавливают на КДМ-030 значение воспроизводимого тока: 0 мА; с вольтметра
В1-18 считывают измеренное значение напряжения и рассчитывают ток / по формуле
/ = -^-. (6.2)
К"этал
-
6.7.4 Повторяют операции по п. О для поверяемых точек: 0,222; 2; 10; 20; 25 мА.
-
6.7.5 Абсолютная погрешность не должна превышать значений, указанных в таблице 6.1.
Таблица 6.1
Доверяемая точка, мА |
0 |
0,222 |
2 |
10 |
20 |
25 |
Пределы основной абсолютной погрешности, мкА |
±1,0 |
±1,02 |
±1,2 |
±2,0 |
±3,0 |
±3,5 |
-
6.8 Определение основной абсолютной погрешности измерения силы постоянного тока
-
6.8.1 Подключают КДМ-030 кабелем «КИ26011» к вольтметру В1-12 и токовым выводам промежуточной меры сопротивления МСЗ006 (Rnp = 100 Ом) в соответствии с рисунком 6.2.
-
6.8.2 На вольтметре В1-12 устанавливают значение выходного тока: 0,222 мА.
-

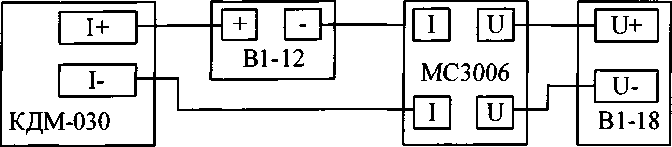

Рисунок 6.2 - Установка для проверки КДМ-030 в режиме измерений силы постоянного тока
-
6.8.3 С вольтметра В1-18 снимают показания напряжения U и рассчитывают ток 1расч по формуле
(б-з) Кпр
-
6.8.4 С КДМ-030 считывают значение тока IUKcy и вычисляют абсолютную погрешность Л/ по формуле
А/ ~1расч ~ 1иксу (6-4)
-
6.8.5 Повторяют операции по п.п. 6.7.3...6.7.5 для поверяемых точек:
0; 2; Ю; 20; 25 мА.
-
6.8.6 Абсолютная погрешность не должна превышать значений, указанных в таблице
6.2,
Таблица 6.2
Поверяемая точка, мА |
0,222 |
0 |
2 |
10 |
20 |
25 |
Пределы основной абсолютной погрешности, мкА |
±1,02 |
±1,0 |
±1,2 |
±2,0 |
±3,0 |
±3,5 |
7.1 Положительные результаты поверки КДМ-030 оформляют свидетельством о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815.
-
7.1.2 Знак поверки наносится на корпус и (или) свидетельство о поверке.
-
7.2 При отрицательных результатах поверки КДМ-030 не допускаются к применению до выяснения причин неисправностей и их устранения.
После устранения обнаруженных неисправностей проводят повторную поверку, результаты повторной поверки - окончательные.
-
7.3 Отрицательные результаты поверки КДМ-030 оформляют извещением о непригодности по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, свидетельство о предыдущей поверке аннулируют, а КДМ-030 не допускают к применению.
Начальник лаборатории 207.2
А.И. Гончаров
ФГУП «ВНИИМС»
14
Убедиться, что напряжение питания 4,8 В.
