Методика поверки «ГСИ. Барометры эталонные переносные типа БОП-1» (МИ 2700-2001)

РЕКОМЕНДАЦИЯ

Государственная система обеспечения единства измерений

Барометры эталонные переносные типа БОП-1

Методика поверки

МИ 2700—2001

Редактор О. М. Федотова. Технический редактор Н. Ф. Грачева. Корректор И. А. Крайнева

ЛР № 020228 от 10.11.96 г.

Подписано в печать 04.12.03. Формат 60 х 84’/ie- Бумага офсетная. Печать офсетная. Печ. л. 1,25. Усл. печ. л. 1,16. Уч.-изд. л. 0,79. Тираж 500 экз. Индекс 264/03. Гидрометеоиздат. 199397, Санкт-Петербург, ул, Беринга, д. 38.

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(ФГУП ВНИИМС) ГОССТАНДАРТА РОССИИ

Государственная система обеспечения единства измерений

Барометры эталонные переносные типа БОП-1

Методика поверки

МИ 2700—2001

МОСКВА

2001

ГУ „Главная геофизическая обсерватория им. А. И. Воейкова” (ГУ ГТО)

Настоящая рекомендация не может быть полностью или частично воспроизведена, тиражирована и (или) распространена в качестве официального издания без разрешения Росгидромета (ГУ ГГО).

Б.2 Оборотная сторона свидетельства

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условия эксплуатации

• 1. Температура окружающего воздуха от +5 до +50 °C.

• 2. Относительная влажность воздуха не более 80 %.

Результаты поверки

• 1. Диапазон измерений от___до__гПа (___мм рт. ст.).

• 2. Предел основной допускаемой погрешности при введении

поправок и соблюдении условий эксплуатации не более____Па.

• 3. Поправки шкалы:

  Отметка шкалы	Поправка    | Отметка шкалы		Поправка
  	1

Поверитель

(подпись)

(рекомендуемое)

Форма свидетельства о поверке

Б.1 Лицевая сторона свидетельства

(наименование министерства и организации, проводящей поверку)

СВИДЕТЕЛЬСТВО О ПОВЕРКЕ №____

Действительно до

(число) (месяц) (год)

Средство измерений

заводской номер

поверено по методике и на основании результатов периодической (первичной) поверки признано годным к применению.

Поверительное клеймо

• 1 Область применения.....................................................

• 2 Операции поверки........................................................

• 3 Средства поверки..........................................................

• 4 Требования к квалификации поверителей и требования

безопасности............................................................... 5 Условия поверки и подготовка к ней

1. Определение градуировочной характеристики

2. Определение основной погрешности

• 3. Поправки шкалы:

  Отметка шкалы	Поправка	Отметка шкалы	Поправка

Заключение__________________________________________

(годен, не годен, в последнем случае указывают причину негодности)

Поверитель_________________________

(подпись)

поверено по эталонному СИ

Дата проведения поверки

Ед. измерения

Вид поверки_______________________________________

(периодическая, первичная до регулировки, после регулировки)

Место проведения поверки

Поверительное клеймо

РЕКОМЕНДАЦИЯ

Государственная система обеспечения единства измерений.

Барометры эталонные переносные типа БОП-1.

Методика поверки

Настоящая рекомендация распространяется на эталонные переносные барометры типа БОП-1 по 6Г2.832.031 ТУ, БОП-1М по ИКЛВ.406525.001 ТУ и устанавливает методику их первичной и периодической поверки.

Межповерочный интервал для барометров типа БОП-1, БОП-1 М — не более одного года.

При проведении поверки выполняют следующие операции:

• — внешний осмотр (по 6.1);

• — опробование (по 6.2);

• — определение метрологических характеристик (по 6.3).

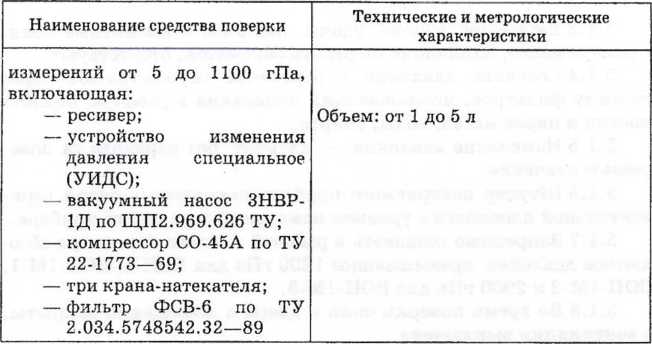

• 3.1 При проведении поверки применяют средства поверки, указанные в таблице 1.

Таблица 1

100 %; предел допускаемой основной погрешности: не более 3 % ложении А. Поправки, полученные по результатам поверки и введенные в ППЗУ барометра, записывают в формуляр барометра.

6.3.7 При несоответствии поверяемого барометра хотя бы одному требованию настоящей методики барометр бракуют и последующие операции не проводят.

• 7.1 При положительных результатах поверки в формуляре производят запись о годности барометра к применению с указанием даты поверки и удостоверяют запись в установленном порядке.

• 7.2 Результаты периодической поверки допускается оформлять выдачей свидетельства установленной формы (приложение Б).

• 7.3 Барометр, не удовлетворяющий требованиям настоящей методики, к выпуску и применению в качестве эталонного средства измерений не допускается, свидетельство о поверке аннулируется или вносится соответствующая запись в формуляр. На барометр выдается извещение о непригодности с указанием причин.

• 6.3.2.2 Переводят барометр в режим ввода и правок шкалы по 6.2.3.

  просмотра ПО-

• 6.3.3.3 Вводят поочередно в барометр полученные значения поправок (Aj,..., Ад — для барометров БОП-1, БОП-1М-1; Aj,..., Ajg — для барометра БОП-1М-2; А,,..., Agj — для барометра БОП-1М-3) по следующей методике:

• — нажимают кнопку „К” — в 5-м и 6-м разрядах цифрового табло должен отображаться порядковый номер вводимой поправки (цифры от 1 до 9, или от 1 до 15, или от 1 до 21 в зависимости от типа барометра);

• — нажимая кнопку если поправка с плюсом, или кнопку если поправка с минусом, во 2-м и 3-м разрядах цифрового

табло устанавливают значение вводимой поправки. При этом при введении отрицательной поправки в 1-м разряде должен отображаться знак при введении положительной поправки знак должен отсутствовать.

• 6.3.3.4 Записывают введенные поправки в ППЗУ барометра. Для этого нажимают кнопку „ЗАП.” — в 4-м разряде цифрового табло должны последовательно отображаться цифры „1” и „2”.

• 6.3.4 После корректировки показаний барометра проводят повторное определение основной погрешности по 6.3.2.

При поверке проводят одну серию измерений (прямой и обратный ход) в количестве точек давления не менее 9 — для барометров БОП-1, БОП-1М-1, не менее 15 — для барометра БОП-1М-2, и не менее 21 — для барометра БОП-1М-3.

Полученные средние значения основной погрешности с обратным знаком записывают в качестве поправок шкалы в протокол (приложение А) и свидетельство о поверке (приложение Б).

• 6.3.5 Отсоединяют блок коррекции от барометра (для БОП-1М-1, БОП-1М-2, БОП-1М-3).

• 6.3.6 Результаты поверки барометра заносят в соответствующие протоколы поверки, форма которых приведена в при-

Окончание таблицы I

• 3.2 Допускают применение других средств поверки, которые по метрологическим характеристикам не уступают указанным в

• 3.1.

• 4.1 К проведению поверки допускают лиц, аттестованных в качестве поверителей, изучивших техническую документацию на средства поверки и поверяемые средства и настоящую рекомендацию.

• 4.2 При проведении поверки соблюдают „Правила технической эксплуатации электроустановок потребителей” и „Правила техники безопасности при эксплуатации электроустановок потребителей”, утвержденные Госэнергонадзором.

• 5.1 При проведении поверки соблюдают следующие условия:

• 5.1.1 Температура окружающего воздуха: (20 ± 2) °C.

• 5.1.2 Относительная влажность воздуха: (60 ± 20) %.

• 5.1.3 Вибрация, тряска, удары, наклоны и магнитные поля, кроме земного, влияющие на работу барометра, отсутствуют.

• 5.1.4 Создание давления в барометре осуществляют через систему фильтров, исключающих попадание в рабочую полость частиц и паров масел, воды, спирта.

• 5.1.5 Изменение давления — плавное, без перехода за поверяемое значение.

• 5.1.6 Штуцер поверяемого прибора находится в одной горизонтальной плоскости с уровнем измерений эталонного прибора.

• 5.1.7 Запрещено создавать в рабочей полости барометра абсолютное давление, превышающее 1200 гПа для БОП-1, Б0П-1М-1, БОП-1М-2 и 2900 гПа для БОП-1М-3.

• 5.1.8 Во время поверки окна и двери в помещении закрыты, а вентиляция выключена.

• 5.2 Перед проведением поверки выполняют следующие подготовительные работы:

• 5.2.1 Поверяемый барометр выдерживают в помещении для поверки не менее 4 ч.

• 5.2.2 Поверяемый барометр заземляют.

• 5.2.3 Выдерживают барометр после включения питания не менее 2 ч.

• 5.2.4 Проверяют герметичность поверяемого барометра, соединение его с измерительной системой эталонного прибора (барометр считают герметичным, если после пятиминутной выдержки под давлением, равным нижнему пределу измерений, в течение последующей одной минуты в нем наблюдают изменение давления не более 40 Па) при объеме ресивера 5 л.

• 5.2.5 Снимают крышку, закрывающую кнопки коррекции.

6.1 Внешний осмотр

• 6.1.1 При внешнем осмотре устанавливают соответствие поверяемого барометра следующим требованиям:

• 6.1.1.1 Барометр укомплектован изделиями и документами, указанными в формуляре.

• 6.1.1.2 Барометр не имеет дефектов, нарушающих сохранность маркировки.

погрешности (+10 Па). При этом, если основная погрешность в любой поверяемой точке давления превышает 0,5 предела допускаемой погрешности, проводят коррекцию шкалы барометра (корректировку показаний барометра путем введения поправок шкалы) в соответствии с 6.3.3, а если не превышает, то значения основной погрешности с обратным знаком записывают в протокол (приложение А) и свидетельство о поверке (приложение Б) в качестве поправок шкалы.

Если основная погрешность в любой поверяемой точке превышает предел допускаемой погрешности, проводят коррекцию шкалы барометра в соответствии с 6.3.3 и определение основной погрешности при граничных значениях диапазона рабочей температуры барометра -Ь 5 °C и + 50 °C.

6.3.3 Коррекция шкалы барометра

Корректировку показаний проводят по результатам поверки в режиме измерения давления в гектопаскалях.

• 6.3.3.1. Определяют поправку Д, для корректируемых точек давления из числа поверенных. Для этого берут с противоположным знаком значение основной погрешности, полученной по результатам текущей поверки по 6.3.2, переводят ее в единицу измерения Паскаль и суммируют с учетом знака со старой поправкой Д(, введенной в барометр по результатам последней поверки, предшествующей текущей. Значения старых поправок указаны в формуляре на барометр.

  БОП-

Корректируемым точкам давления барометра БОП-1, 1М-1 соответствуют следующие обозначения поправок:

Полученную градуировочную характеристику барометра аппроксимируют по программе 6Г.0008-01, разработанной ГУ ГГО.

• 6.3.2 Основную погрешность барометра определяют по РЭ методом непосредственного сличения показаний поверяемого барометра с показаниями РЭ.

При этом проводят две серии измерений в рабочем диапазоне в следующих точках:

а) 30; 40; 50; 60; 70; 80; 90; 100; ПО кПа (225; 300; 375; 450; 525; 600; 675; 750; 825 мм рт. ст.) — для барометров БОП-1, Б0П-1М-1;

б) 0,5; 5; 10; 15; 20; 30; 40; 50; 60;70; 80; 90; 100; ПО кПа (4; 37; 75; 112; 150; 225; 300; 375; 450; 525; 600; 675; 750; 825 мм рт. ст.) — для барометра БОП-1М-2;

в) 0,5; 5; 10; 15; 20; 30; 40; 50; 60; 70; 80; 90; 100; ПО; 120; 140; 160; 180; 200; 240; 280 кПа (4; 37; 75; 112; 150; 225; 300; 375; 450; 525; 600; 675; 750; 825; 900; 1050; 1200; 1350; 1500; 1650; 1800; 2100 мм рт. ст.) — для барометра Б0П-1М-3.

Каждую серию измерений начинают с нижнего предела диапазона в сторону увеличения давления до верхнего предела (прямой ход), затем от верхнего предела в сторону уменьшения давления до нижнего предела (обратный ход).

Максимальная вариация показаний барометра на каждой точке по результатам двух серий измерений не должна превышать ±4 Па.

Отсчет показаний сличаемых приборов производят после выдержки под давлением на каждой точке не менее 0,5 мин с точностью до второго знака после запятой.

Для каждой точки по результатам двух серий измерений вычисляют среднее арифметическое значение давления, измеренного по барометру, и определяют основную погрешность по формуле

(4)

где Д,. — среднее арифметическое значение показаний поверяемого барометра;

Р^, — значение давления, измеренного РЭ.

Основная погрешность барометра, представленного на периодическую поверку, не должна превышать предела допускаемой

6.1.1.3 Барометр не имеет повреждений, очагов коррозии и загрязнений, препятствующих его применению.

• 6.1.2 Барометр, представленный на периодическую поверку, должен быть укомплектован формуляром с отметкой о последней поверке или свидетельством о поверке.

6.2 Опробование

• 6.2.1 Собирают схему согласно рисунку 1 (или подключают вакуумную систему ПОСТ-1 РЭ или ППК-1).

• 6.2.2 Включают барометр согласно техническому описанию и инструкции по эксплуатации 6Г2.832.037 ТО (для БОП-1) или ИКЛВ.406525.001 ТУ (для БОП-1М).

• 6.2.3 Прогревают прибор не менее 60 мин.



1 — барометр; 2 — РЭ (рабочий эталон ВЭТ 101-5-93 с автоматическим генератором абсолютного давления АГД-720); 3 — ресивер (объем от 1 до 5 л); 4 — компрессор; 5 — фильтр; 6 — фильтр ФСВ-6-1 по ТУ 2.034.5748542.32—89; 7 — кран-натекатель; 8 — насос вакуумный; 9 — частотомер 43-54

Рисунок 1 — Схема подключения барометра при градуировке и поверке

• 6.2.4 Переводят барометр в режим ввода и просмотра поправок шкалы, нажав кнопку „РЕЖ”.

При этом:

• — загорается индикатор „корр.”, а индикаторы „измер., гПа” гаснут;

• — во 2-м и 3-м разрядах цифрового табло появляется значение поправки До (цифры от О до 50, соответствующие значению поправки градуировочной характеристики в паскалях), а в 5-м разряде отображается порядковый номер этой поправки (цифра „1”). При отрицательных значениях поправки в левой части табло высвечивается знак при положительных — знак отсутствует.

• 6.2.5 Последовательным нажатием кнопки „К” выводят на цифровое табло барометра для проверки старые поправки к градуировочной характеристике.

При периодических поверках отображаются значения поправок (цифры от о до 50) к градуировочной характеристике, записанные в ППЗУ барометра по результатам последней поверки, предшествующей текущей, и указанные в формуляре на барометр.

• 6.2.6 Переводят барометр в режим измерений, нажав кнопку „РЕЖ”.

При этом:

• — загораются индикаторы „измер., гПа”, а индикатор „корр.” гаснет;

• — на цифровом табло появляется значение текущего атмосферного давления в гектопаскалях.

Сравнивают показание барометра с показанием рабочего эталона (РЭ).

• 6.2.7 Проверяют работоспособность барометра, задавая по РЭ абсолютное давление, соответствующее нижнему пределу измерений. При этом наблюдают изменение показаний на цифровом табло барометра в сторону уменьшения давления.

6.3 Определение метрологических характеристик

6.3.1 Градуировочную характеристику барометра определяют по РЭ (при первичной или послеремонтной поверке).

При этом проводят две серии измерений. Каждую серию проводят на отметках шкалы, указанных в 6.3.2.

Градуировочную характеристику барометра снимают сначала при повышении давления (прямой ход), а затем при понижении давления (обратный ход).

Отсчет показаний проводят после выдержки на каждой поверяемой отметке шкалы не менее 2 мин.

Градуировочную характеристику определяют по результатам измерений давления по РЭ и периоду выходного сигнала датчика, входящего в состав барометра, с помощью частотомера. Период выходного сигнала датчика измеряют с погрешностью не более 0,1 нс.

На каждой поверяемой отметке шкалы значение давления обратного хода и значение давления в последующих сериях не должны отличаться от значения давления прямого хода первой серии более чем на 4 Па.

По результатам прямого хода первой серии измерений вычисляют коэффициент преобразования по формуле

где Тц и Р, — значения периода выходного сигнала поверяемого барометра при измерениях давления по эталонному прибору Р„ и Р1 соответственно (как правило, Р„ равно верхнему пределу измерений барометра, а Pj — нижнему пределу).

Вычисляют поправки к показаниям эталонного прибора для обратного хода в первой серии и прямого и обратного хода второй серии по формуле

=Р,-Л.

исправленные результаты измерений

Для каждой поверяемой точки вычисляют средние арифметические значения исправленных показаний сличаемых приборов сначала по результатам каждой серии, а затем по результатам двух серий измерений. Результаты заносят в протокол (приложение А).
