Методика поверки «ГСИ. ИЗМЕРИТЕЛИ ПАРАМЕТРОВ ЭЛЕКТРОУСТАНОВОК СЕРИИ С.А 6100 » (ИЦРМ-МП-029-20)

УТВЕРЖДАЮ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Методика поверки

ИЦРМ-МП-029-20 г. Москва

2020

Настоящая методика предусматривает методы и средства проведения первичной и периодической поверок измерителей параметров электроустановок серии С.А 6100, изготавливаемых фирмой «Chauvin-Amoux», Франция.

Измерители параметров электроустановок серии С.А 6100 (далее по тексту - измерители или приборы) предназначены для измерений напряжения постоянного и переменного тока; силы постоянного и переменного тока; частоты; электрического сопротивления постоянному току; сопротивления изоляции; сопротивления заземления; полного сопротивления контура и линии (петли «фаза-нуль» и «фаза-фаза»); параметров устройств защитного отключения (УЗО); напряжения прикосновения.

Интервал между поверками (межповерочный интервал) - 2 года.

Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления их владельца, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке средства измерений.

• 1.1 При поверке выполняются операции, указанные в таблице 1.

• 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

• 2.1 При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

2.3. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Основные средства поверки

Таблица 3 - Вспомогательные средства поверки

К проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.

К проведению поверки допускаются лица, прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до и свыше 1 кВ и имеющие квалификационную группу по электробезопасности не ниже III.

Все средства измерений, участвующие в поверке должны быть надежно заземлены.

При проведении поверки должны соблюдаться следующие условия:

• •     температура окружающего воздуха от +21 до +25 °C;

• •     относительная влажность от 45 до 55 %;

• •     атмосферное давление от 84 до 106 кПа или от 630 до 795 мм рт. ст.

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 1. Проверены документы, подтверждающие электрическую безопасность.

• 2. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 3. Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

7.1    Метрологические характеристики, подлежащие определению.

Определению подлежат погрешности измерений, перечисленные в таблицах 4 - 28. Таблица 4 - Метрологические характеристики измерителей модификации С.А 6131 в режиме измерений напряжения постоянного тока

Таблица 5 - Метрологические характеристики измерителей модификации С.А 6131 в режиме измерений напряжения переменного тока

Таблица 6 - Метрологические характеристики измерителей модификации С.А 6131 в режиме измерений напряжения постоянного тока (в режиме «AUX» с внешним датчиком с выходом по напряжению)

Таблица 7 - Метрологические характеристики измерителей модификации С.А 6131 в режиме измерений напряжения переменного тока (в режиме «АЦХ» с внешним датчиком с выходом по напряжению)

Таблица 8 - Метрологические характеристики измерителей модификации С.А 6131 в режиме измерений электрического сопротивления постоянному току (режим контроля целостности цепи, испытательный ток 200 мА)

Таблица 9 - Метрологические характеристики измерителей модификации С.А 6131 в режиме

измерений электрического сопротивления постоянному току

Таблица 10 - Метрологические характеристики измерителей модификации С.А 6131 в режиме

измерений сопротивления изоляции

Таблица 11 - Метрологические характеристики измерителей модификации С.А 6131 в режиме измерений сопротивления изоляции (измерение испытательного напряжения постоянного тока на выходе)

Таблица 12 - Метрологические характеристики измерителей модификации С.А 6131 в режиме

Таблица 13 - Метрологические характеристики измерителей модификации С.А 6131 в режиме измерений отключающего дифференциального тока УЗО (1_а)

Таблица 14 - Метрологические характеристики измерителей модификации С.А 6131 в режиме измерений времени отключения УЗО (Тд)

Таблица 15 - Метрологические характеристики измерителей модификации С.А 6131 в режиме

измерений напряжения прикосновения

Таблица 16 - Метрологические характеристики измерителей модификации С.А 6133 в режиме измерений напряжения постоянного тока

Таблица 17 - Метрологические характеристики измерителей модификации С.А 6133 в режиме

измерений напряжения переменного тока

Таблица 18 - Метрологические характеристики измерителей модификации С.А 6133 в режиме измерений силы переменного тока

Таблица 19 - Метрологические характеристики измерителей модификации С.А 6133 в режиме измерений частоты

Таблица 20 - Метрологические характеристики измерителей модификации С.А 6133 в режиме измерений электрического сопротивления постоянному току (режим контроля целостности цепи, испытательный ток 200 мА)

Таблица 21 - Метрологические характеристики измерителей модификации С.А 6133 в режиме

измерений электрического сопротивления постоянному току

Таблица 22 - Метрологические характеристики измерителей модификации С.А 6133 в режиме

измерений сопротивления изоляции

Таблица 23 - Метрологические характеристики измерителей модификации С.А 6133 в режиме измерений сопротивления изоляции (измерение испытательного напряжения постоянного тока на выходе)

Таблица 24 - Метрологические характеристики измерителей модификации С.А 6133 в режиме измерений сопротивления заземления (3-х проводной метод)

Таблица 25 - Метрологические характеристики измерителей модификации С.А 6133 в режиме

«|

И «'

и

Таблица 26 - Метрологические характеристики измерителей модификации С.А 6133 в режиме измерений отключающего дифференциального тока УЗО (1_а)

Таблица 27 - Метрологические характеристики измерителей модификации С.А 6133 в режиме измерений времени отключения УЗО (Тд)

Таблица 28 - Метрологические характеристики измерителей модификации С.А 6133 в режиме

измерений напряжения прикосновения

• 7.2 Внешний осмотр

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:

• 1. Комплектность прибора должна соответствовать руководству по эксплуатации;

• 2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях;

• 3. Не должно быть механических повреждений корпуса, лицевой панели, органов управления. Все надписи должны быть четкими и ясными;

• 4. Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

• 7.3 Опробование

Проверить работоспособность ЖКИ и функциональных клавиш. Режимы, отображаемые на ЖКИ, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать требованиям руководства по эксплуатации.

При неверном функционировании прибор бракуется и подлежит ремонту.

Подтверждение соответствия программного обеспечения производить в следующем порядке:

• 1. Включить прибор.

• 2. В появившемся стартовом экране зафиксировать номер версии встроенного ПО. Он должен быть не ниже указанного в таблице 29.

При невыполнении этих требований поверка прекращается и прибор бракуется.

Таблица 29 - Идентификационные данные программного обеспечения

• 7.4 Определение основной абсолютной погрешности измерений напряжения постоянного и переменного тока

Определение основной абсолютной погрешности измерений напряжения постоянного и переменного тока производить методом прямых измерений поверяемым прибором напряжения, воспроизводимого эталонной мерой - калибратором.

В качестве эталонной меры напряжения постоянного и переменного тока использовать калибратор универсальный 9100.

Определение погрешности проводить в точках, соответствующих 10 - 15 %, 20 - 30 %, 40 - 60 %, 70 - 80 % и 90 - 100 % от диапазона измерений.

Определение погрешности производить в следующем порядке:

• 1. Подключить к измерительным входам прибора калибратор.

• 2. Перевести калибратор в режим воспроизведения напряжения постоянного тока величиной, соответствующей 10 % от выбранного диапазона измерений.

• 3. Перевести поверяемый прибор в режим измерений напряжения постоянного тока.

• 4. Запустить процесс измерений и снять показания поверяемого прибора.

• 5. Провести измерения по п.п. 1-4 для остальных значений напряжения.

• 6. Перевести калибратор в режим воспроизведения напряжения переменного тока частотой 50 Гц величиной, соответствующей 10 % от выбранного диапазона измерений.

• 7. Перевести поверяемый прибор в режим измерений напряжения переменного тока.

• 8. Запустить процесс измерений и снять показания поверяемого прибора.

• 9. Провести измерения по п.п. 6-8 для остальных значений напряжения.

• 10. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках погрешность, определенная по формуле:

ди = и_х-и₀           (1)

где: Ux - показания поверяемого прибора, В;

Uo - показания калибратора, В;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

7.4.1 Определение основной абсолютной погрешности измерений напряжения постоянного и переменного тока в режиме «AUX» с внешним датчиком с выходом по напряжению (только для модификации С.А 6131)

Определение основной абсолютной погрешности измерений напряжения постоянного и переменного тока в режиме «AUX» с внешним датчиком с выходом по напряжению производить методом прямых измерений поверяемым прибором напряжения, воспроизводимого эталонной мерой - калибратором.

В качестве эталонной меры напряжения постоянного и переменного тока использовать калибратор универсальный 9100.

Определение погрешности проводить в точках 50, 700 мВ, 1,8 В для напряжения постоянного тока и 210, 750 мВ, 1,1В для напряжения переменного тока.

Определение погрешности производить в следующем порядке:

• 1. Собрать схему измерений согласно рисунку 1.

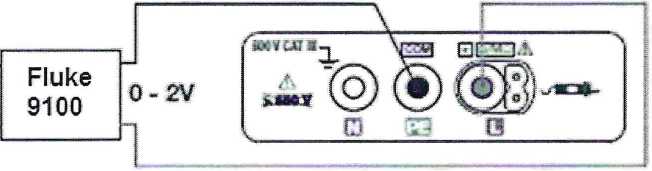

  Рисунок 1 - Схема измерений при определении погрешности измерений напряжения постоянного и переменного тока в режиме «AUX»

• 2. Перевести калибратор в режим воспроизведения напряжения постоянного тока величиной 50 мВ.

• 3. Перевести поверяемый прибор в режим измерений напряжения постоянного тока в режиме «AUX».

• 4. Запустить процесс измерений и снять показания поверяемого прибора.

• 5. Провести измерения по п.п. 2-4 для остальных значений напряжения.

• 6. Перевести калибратор в режим воспроизведения напряжения переменного тока частотой 50 Гц величиной 210 мВ.

• 7. Перевести поверяемый прибор в режим измерений напряжения переменного тока в режиме «AUX».

• 8. Запустить процесс измерений и снять показания поверяемого прибора.

• 9. Провести измерения по п.п. 6-8 для остальных значений напряжения.

• 10. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках погрешность, определенная по формуле:

AU = Ux-U₀           (2)

где:  Ux - показания поверяемого прибора, В;

Uo - показания калибратора, В;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.5   Определение основной абсолютной погрешности измерений силы переменного тока (только для модификации С.А 6133)

Определение основной абсолютной погрешности измерений силы переменного тока производить методом прямых измерений поверяемым прибором силы тока, воспроизводимой эталонной мерой - калибратором.

В качестве эталонной меры силы переменного тока использовать калибратор универсальный 9100. При диапазонах измерений поверяемого прибора свыше 20 А использовать токовую катушку из комплекта калибратора.

Определение погрешности измерителя проводить в точках 50, 500 мА, 2, 5, 50, 100, 180 А.

Определение погрешности производить в следующем порядке:

• 1. Подключить к измерительным входам прибора калибратор.

• 2. Перевести калибратор в режим воспроизведения силы переменного тока частотой 50 Гц величиной 50 мА.

• 3. Подключить к поверяемому прибору клещи токоизмерительные MN73A и перевести поверяемый прибор в режим измерений силы переменного тока.

• 4. Запустить процесс измерений и снять показания поверяемого прибора.

• 5. Провести измерения по п.п. 1 - 4 для остальных значений силы тока.

• 6. Результаты поверки прибора считаются удовлетворительными, если:

• - во всех поверяемых точках погрешность, определенная по формуле:

Д1 = 1х-1о                (3)

где:  1х - показания поверяемого прибора, А;

1₀ - показания калибратора, А;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.6   Определение основной абсолютной погрешности измерений частоты (только для модификации С.А 6133)

Определение основной абсолютной погрешности измерений частоты производить методом прямы измерений поверяемым прибором частоты напряжения, воспроизводимого эталонной мерой - калибратором.

В качестве эталонной меры частоты напряжения переменного тока использовать калибратор универсальный 9100.

Определение погрешности проводить в точках 50, 400, 900 Гц.

Определение погрешности производить в следующем порядке:

• 1. Подключить к измерительным входам прибора калибратор.

• 2. Перевести калибратор в режим воспроизведения напряжения переменного тока величиной

100 В с частотой 50 Гц.

• 3. Перевести поверяемый прибор в режим измерений напряжения переменного тока.

• 4. Запустить процесс измерений и снять показания поверяемого прибора.

• 5. Провести измерения по п.п. 1-4 для остальных значений частоты.

• 6. Результаты поверки прибора считаются удовлетворительными, если:

• - во всех поверяемых точках погрешность, определенная по формуле:

AF = Fx-F₀            (4)

где:  Ux - показания поверяемого прибора, Гц;

Uo - показания калибратора, Гц;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.7 Определение основной абсолютной погрешности измерений электрического сопротивления постоянному току (режим контроля целостности цепи, испытательный ток 200 мА)

Определение основной абсолютной погрешности измерений электрического сопротивления постоянному току производить методом прямых измерений поверяемым прибором сопротивления, воспроизводимого эталонной мерой - магазином сопротивления.

В качестве эталонной меры сопротивления использовать магазин сопротивления Р4831.

Определение погрешности проводить в точках 0,3, 5, 9 Ом.

Определение погрешности производить в следующем порядке:

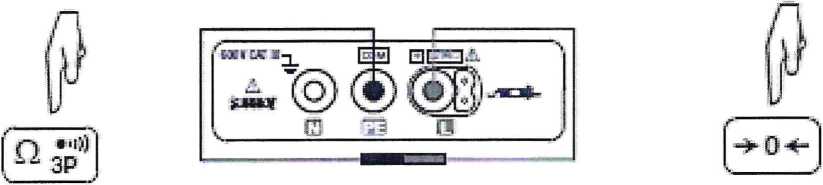

• 1. Перевести поверяемый прибор в режим контроля целостности цепи (Continuity measurement).

• 2. Выполнить процедуру компенсации сопротивления соединительных проводов в соответствии с рисунком 2.

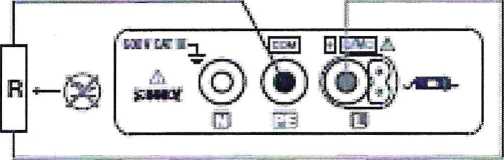

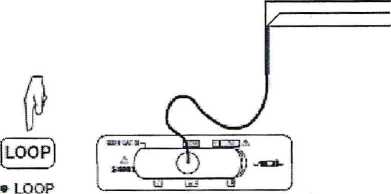

  Рисунок 2 - Схема измерений при компенсации сопротивления соединительных проводов

• 3. Подключить к измерительным входам прибора магазин в соответствии с рисунком 3.



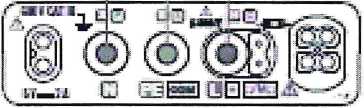

  Рисунок 3 - Схема измерений при определении погрешности измерений электрического сопротивления постоянному току



• 4. Запустить процесс измерений и снять показания поверяемого прибора.

• 5. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках погрешность, определенная по формуле:

AR = Rx-Ro           (5)

где:  Rx - показания поверяемого прибора, Ом;

Ro — показания магазина сопротивления, Ом;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.8   Определение основной абсолютной погрешности измерений электрического сопротивления постоянному току

Определение основной абсолютной погрешности измерений электрического сопротивления постоянному току производить методом прямых измерений поверяемым прибором сопротивления, воспроизводимого эталонной мерой - магазином сопротивления.

В качестве эталонной меры сопротивления использовать магазин сопротивления Р4831.

Определение погрешности проводить в точках 9 Ом, 7, 50, 90 кОм.

Определение погрешности производить в следующем порядке:

• 1. Перевести поверяемый прибор в режим измерений электрического сопротивления постоянному току.

• 2. Подключить к измерительным входам прибора магазин в соответствии с рисунком 3.

• 3. Запустить процесс измерений и снять показания поверяемого прибора.

• 4. Результаты поверки прибора считаются удовлетворительными, если:

• - во всех поверяемых точках погрешность, определенная по формуле:

AR = R_X-Ro           (6)

где:  Rx - показания поверяемого прибора, Ом;

Ro - показания магазина сопротивления, Ом;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.9   Определение основной абсолютной погрешности измерений сопротивления изоляции

Определение основной абсолютной погрешности измерений сопротивления изоляции производить методом прямых измерений поверяемым прибором сопротивления, воспроизводимого эталонной мерой - калибратором.

В качестве эталонной меры сопротивления использовать калибратор электрического сопротивления КС-100К5Т.

Определение погрешности производить в следующем порядке:

• 1. Перевести поверяемый прибор в режим измерений сопротивления изоляции при начальном значении выходного напряжения 250 В.

• 2. Подключить к измерительным входам прибора калибратор в соответствии с рисунком 3.

• 3. Провести измерения в точках, указанных в таблице 30.

• 4. Провести измерения по п.п. 1 - 3 для остальных выходных напряжений прибора и остальных поверяемых точек согласно таблицы 30.

• 5. Результаты поверки прибора считаются удовлетворительными, если:

• - во всех поверяемых точках погрешность, определенная по формуле:

AR = R_X-Ro           (7)

где:  Rx - показания поверяемого прибора, кОм, МОм;

Ro - показания калибратора, кОм, МОм;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 30

• 7.10  Определение основной абсолютной погрешности измерений испытательного напряжения постоянного тока на выходе

Определение основной абсолютной погрешности измерений испытательного напряжения постоянного тока на выходе проводить методом прямых измерений выходного напряжения прибора эталонным вольтметром.

В качестве эталонных вольтметров использовать электростатические вольтметры С506 (в диапазоне до 300 В), С507 (в диапазоне до 450 В), С508 (в диапазоне до 600 В), С509 (в диапазоне до 1000 В), С510 (в диапазоне до 1500 В).

Определение погрешности проводить для всех значений испытательных напряжений прибора 250, 500 и 1000 В в следующем порядке:

• 1. Подключить к измерительным входам прибора эталонный вольтметр.

• 2. Перевести поверяемый прибор в режим измерений сопротивления изоляции при напряжении 250 В.

• 3. Запустить процесс измерений и снять показания поверяемого прибора и эталонного вольтметра.

• 4. Провести измерения по п.п. 1-3 для остальных испытательных напряжений прибора.

• 5. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках погрешность, определенная по формуле:

AU = Их- По           (8)

где:  Ux - показания поверяемого прибора, В;

Uo - показания эталонного вольтметра, В;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.11  Определение основной абсолютной погрешности измерений сопротивления заземления (только для модификации С.А 6133)

Определение основной абсолютной погрешности измерений сопротивления заземления производить методом прямых измерений поверяемым прибором сопротивления, воспроизводимого эталонной мерой - магазином сопротивления.

В качестве эталонной меры сопротивления использовать магазин мер сопротивлений проводников присоединения к земле и выравнивания потенциалов OD-2-D.

Определение погрешности проводить в точках 1, 10, 50,100, 1000, 1900 Ом.

Определение погрешности производить в следующем порядке:

• 1. Выполнить процедуру компенсации сопротивления соединительных проводов в соответствии с рисунком 4.





  I

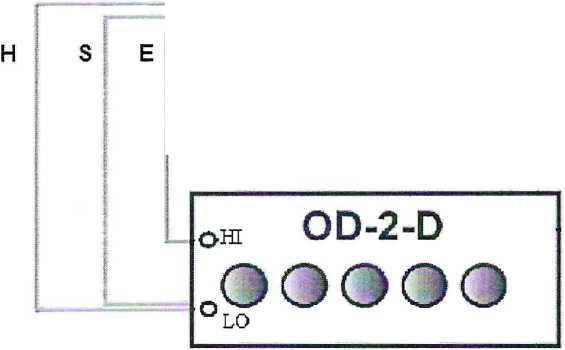

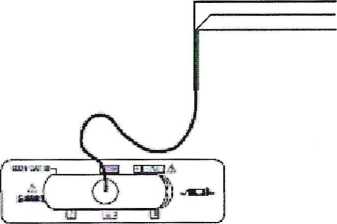

  Рисунок 4 - Схема измерений при компенсации сопротивления соединительных проводов




• 2. Собрать схему измерений согласно рисунку 5.

Рисунок 5 - Схема измерений при определении погрешности измерений сопротивления заземления

• 3. Перевести поверяемый прибор в режим измерений сопротивления заземления.

• 4. Запустить процесс измерений и снять показания поверяемого прибора.

• 5. Результаты поверки прибора считаются удовлетворительными, если:

• - во всех поверяемых точках погрешность, определенная по формуле:

AR = R_X-Ro           (9)

где:  Rx - показания поверяемого прибора, Ом;

Ro - показания магазина сопротивлений, Ом;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.12 Определение  основной  абсолютной  погрешности  измерений  полного

сопротивления контура (L-PE) и линии (петли «фаза-нуль» и «фаза-фаза»)

• 7.12.1 Определение  основной  абсолютной  погрешности  измерений  полного

сопротивления контура (L-PE)

Определение основной абсолютной погрешности измерений полного сопротивления контура (L-PE) производить методом прямых измерений поверяемым прибором сопротивления, воспроизводимого эталонной мерой - магазином сопротивления.

В качестве эталонной меры сопротивления использовать магазин мер сопротивлений петли короткого замыкания ММС-1.

Определение погрешности проводить в точках 1, 10, 100, 1000, 1500 Ом.

Определение погрешности производить в следующем порядке:

• 1. Собрать схему измерений согласно рисунку 6.

• 2. Перевести поверяемый прибор в режим измерений полного сопротивления контура.

• 3. Запустить процесс измерений и снять показания поверяемого прибора.

• 4. Результаты поверки прибора считаются удовлетворительными, если:

• - во всех поверяемых точках погрешность, определенная по формуле:

AR = R_X-Ro          (Ю)

где: Rx - показания поверяемого прибора, Ом;

Ro - показания магазина сопротивлений, Ом;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

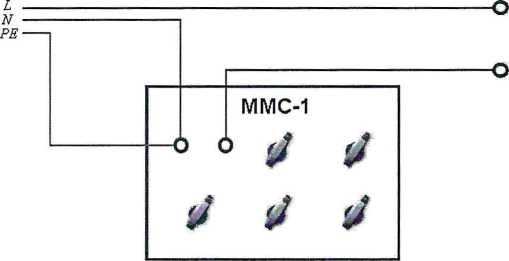

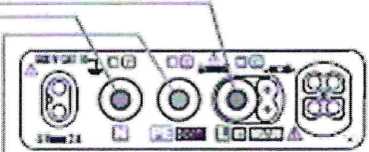

Рисунок 6 - Схема измерений при определении погрешности измерений полного сопротивления контура

• 7.12.2 Определение основной абсолютной погрешности измерений полного сопротивления петли «фаза-нуль»

Определение основной абсолютной погрешности измерений полного сопротивления петли «фаза-нуль» производить методом прямых измерений поверяемым прибором сопротивления, воспроизводимого эталонной мерой - магазином сопротивления.

В качестве эталонной меры сопротивления использовать магазин мер сопротивлений петли короткого замыкания ММС-1.

Определение погрешности проводить в точках 1, 10, 100, 1000, 1500 Ом.

Определение погрешности производить в следующем порядке:

• 1. Собрать схему измерений согласно рисунку 7.

• 2. Перевести поверяемый прибор в режим измерений полного сопротивления петли «фаза-нуль».

• 3. Запустить процесс измерений и снять показания поверяемого прибора.

• 4. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках погрешность, определенная по формуле:

AR - Rx — Ro

где:  Rx - показания поверяемого прибора, Ом;

Ro - показания магазина сопротивлений, Ом;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

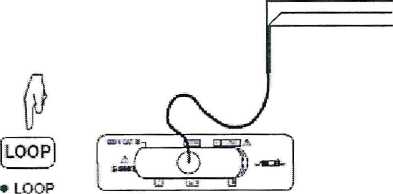

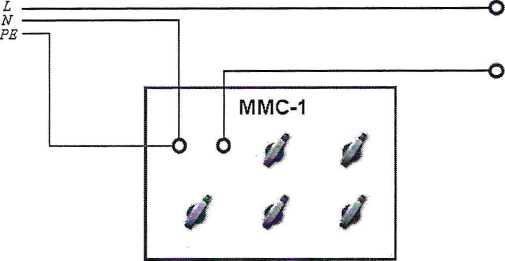

Рисунок 7 - Схема измерений при определении погрешности измерений полного сопротивления петли «фаза-нуль»

• 7.12.3 Определение основной абсолютной погрешности измерений полного сопротивления петли «фаза-фаза»

Определение основной абсолютной погрешности измерений полного сопротивления петли «фаза-фаза» производить методом прямых измерений поверяемым прибором сопротивления, воспроизводимого эталонной мерой - магазином сопротивления.

В качестве эталонной меры сопротивления использовать магазин мер сопротивлений петли короткого замыкания ММС-1.

Определение погрешности проводить в точках 1,10, 100, 1000, 1500 Ом.

Определение погрешности производить в следующем порядке:

• 1. Собрать схему измерений согласно рисунку 7. Провод РЕ прибора допускается не подключать.

• 2. Перевести поверяемый прибор в режим измерений полного сопротивления петли «фаза-фаза».

• 3. Запустить процесс измерений и снять показания поверяемого прибора.

• 4. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках погрешность, определенная по формуле:

AR-Rx-Ro          (12)

где:  Rx - показания поверяемого прибора, Ом;

Ro - показания магазина сопротивлений, Ом;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.13 Определение основной абсолютной погрешности измерений отключающего дифференциального тока УЗО

Определение основной абсолютной погрешности измерений отключающего дифференциального тока УЗО производить методом непосредственного сличения с показаниями эталонного прибора - амперметра.

В качестве эталонного амперметра использовать мультиметр цифровой Fluke 83V.

Определение погрешности производить в следующем порядке:

• 1. Собрать схему измерений согласно рисунку 8.

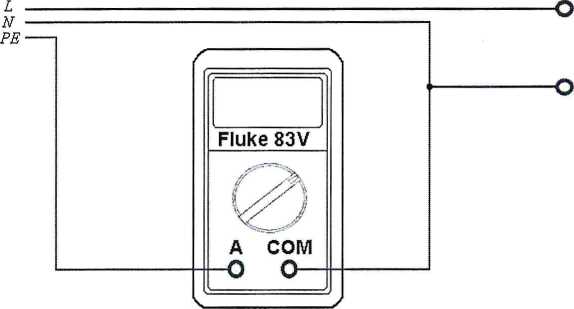

  Рисунок 8 - Схема измерений при определении погрешности измерений отключающего дифференциального тока УЗО

• 2. Перевести поверяемый прибор в режим измерений отключающего дифференциального тока УЗО.

• 3. В меню прибора установить значение номинального дифференциального тока 30 мА, вид тестового тока - синусоидальный с положительной начальной полуволной, значение предела измерений напряжения прикосновения - 50 В. На мультиметре цифровом Fluke 83V установить режим измерений максимальных значений силы переменного тока.

• 4. Поочередно устанавливая на поверяемом приборе значения отключающего дифференциального тока УЗО 30 мА, 100 мА, 300 мА, 500 мА, 650 мА, произвести измерение номинального дифференциального тока срабатывания УЗО и зафиксировать показания поверяемого прибора в каждой проверяемой точке.

• 5. Результаты поверки прибора считаются удовлетворительными, если:

• - во всех поверяемых точках погрешность, определенная по формуле:

Д1 = 1х-1о                (13)

где:   1х - показания поверяемого прибора, мА;

1о - показания мультиметра, мА;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.14  Определение основной абсолютной погрешности измерений времени отключения УЗО

Определение основной абсолютной погрешности измерений времени отключения УЗО производить методом прямых измерений поверяемым прибором интервала времени, воспроизводимого эталонной мерой - калибратором.

В качестве эталонной меры интервала времени использовать калибратор времени отключения УЗО ERS-2.

Определение погрешности проводить в точках 20, 200 мс.

Определение погрешности производить в следующем порядке:

• 1. Подключить к входу прибора калибратор.

• 2. Перевести поверяемый прибор в режим измерений времени отключения УЗО.

• 3. Запустить процесс измерений и снять показания поверяемого прибора.

• 4. Результаты поверки прибора считаются удовлетворительными, если:

• - во всех поверяемых точках погрешность, определенная по формуле:

ДТ = Тх-Т₀            (14)

где:  Тх - показания поверяемого прибора, мс;

То - показания калибратора, мс;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.15  Определение основной абсолютной погрешности измерений напряжения прикосновения

Определение основной абсолютной погрешности измерений напряжения прикосновения производить методом прямого измерения с помощью магазина мер сопротивлений проводников присоединения к земле и выравнивания потенциалов OD-2-D в следующей последовательности:

• 1. Собрать схему измерений согласно рисунку 9.

• 2. Перевести поверяемый прибор в режим измерений напряжения прикосновения.

• 3. В меню прибора установить значение номинального дифференциального тока срабатывания УЗО 100 мА, вид тестового тока - синусоидальный с положительной начальной полуволной.

• 4. Поочередно устанавливая на магазине OD-2-D значения электрического сопротивления 50 Ом, 250 Ом, 500 Ом и 650 Ом, произвести измерение напряжения прикосновения и зафиксировать показания прибора в каждой проверяемой точке.

• 5. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках погрешность, определенная по формуле:

где:  Ux - показания поверяемого прибора, В;

RycT. - показания магазина сопротивлений, Ом;

Un - установленное значение отключающего дифференциального тока УЗО, А не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

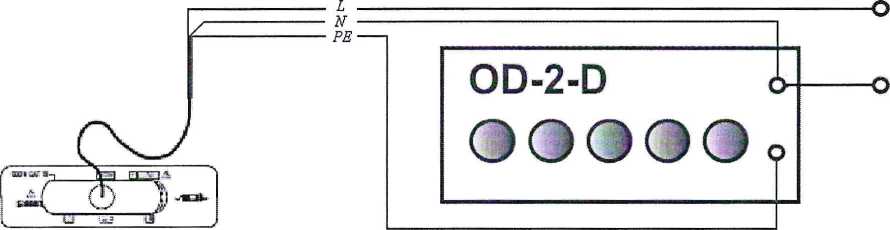

Рисунок 9 - Схема измерений при определении погрешности измерений напряжения прикосновения

Оформление результатов поверки производится в соответствии с требованиями Приказа Минпромторга России от 02.07.2015 г. № 1815.

При положительных результатах поверки на лицевую панель корпуса наносится знак поверки и (или) выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей поверки гасится и выдается извещение о непригодности.

Ведущий инженер

ООО «ИЦРМ»

21
