ФЕДЕРАЛЬНОЕ АГЕНТСТ ВО ПО ТЕХН ИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

«Ростест-Москва»

А.Д. Меньшиков

«12» февраля 2018 г.

Государственная система обеспечения единства измерений

ИЗМЕРИТЕЛИ ПЕРЕМЕЩЕНИЙ (ДЕФОРМАЦИЙ) БЕСКОНТАКТНЫЕ VEM

Методика поверки

РТ-МП-5173-445-2018

г. Москва

2018 г.

Настоящая методика поверки распространяется на измерители перемещений (деформаций) бесконтактные VEM, изготовленные компанией «Tinius Olsen, Ltd.», Великобритания, и устанавливают методику их первичной и периодической поверки.

Интервал между поверками 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1. При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

Наименование операций

№ пункта документа по поверке

Обязательность проведения операции при поверке:

первичная

периодическая

Внешний осмотр, проверка маркировки и комплектности

7.1.

да

да

Опробование. Идентификация программного обеспечения

7.2.

да

да

Определение диапазона и погрешности измерений

7.3.

да

да

2 СРЕДСТВА ПОВЕРКИ
  • 2.1. При проведении поверки применяют эталонные средства измерений и вспомогательные средства поверки, приведенные в таблице 2.

Таблица^

№ пункта документа по поверке

Наименование эталонных средств измерений или вспомогательных средств поверки и их основные метрологические и технические характеристики

7.3.

Система лазерная измерительная XL-80, ПГ ±0,5-L мкм, где L - измеряемое перемещение, м

Машина испытательная «Tinius Olsen»

  • 2.2.  При поверке допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого измерителя с требуемой точностью.

  • 2.3. Используемые средства измерений должны быть поверены в установленном порядке.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1. К проведению поверки допускаются лица, изучившие эксплуатационные документы, имеющие достаточные знания и опыт работы с измерителями.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1. Перед проведением поверки следует изучить эксплуатационные документы на поверяемое средство измерений и приборы, применяемые при поверке.

  • 4.2. К поверке допускаются лица, прошедшие инструктаж по технике безопасности при работе на электроустановках.

  • 4.3. При выполнении операций поверки выполнять требования Руководства по эксплуатации к безопасности при проведении работ.

  • 4.4.  Перед проведением поверки поверяемое средство измерений и приборы, участвующие в поверке, должны быть заземлены (ГОСТ 12.1.030-81).

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении поверки должны соблюдаться следующие нормальные условия измерений:

  • - температура окружающего воздуха, °C                   от +17 до +23;

  • - относительная влажность окружающего воздуха, %       от 30 до 80.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1. Перед проведением поверки выдержать измеритель и средства поверки в условиях по п.5 не менее 1 часа.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1. Внешний осмотр, проверка маркировки и комплектности
  • 7.1.1. При внешнем осмотре должно быть установлено:

  • - наличие маркировки (наименование изготовителя, обозначение измерителя, заводской номер, дата изготовления);

  • -  наличие и сохранность пломбировки в соответствии с эксплуатационной документацией;

  • - отсутствие механических повреждений и дефектов, влияющих на работоспособность;

  • - комплектность в соответствии с эксплуатационной документацией.

  • 7.1.2.  Если перечисленные требования не выполняются, измеритель признают непригодным к применению, дальнейшие операции поверки не производят.

7.2. Опробование. Идентификация программного обеспечения
  • 7.2.1. Подготовить измеритель к работе согласно руководству по эксплуатации. Настроить измеритель на рабочую зону машины.

  • 7.2.2. После запуска программного обеспечения (ПО) должны появиться показания.

  • 7.2.3. Измеритель считается готовым к работе, если выполняются указанные требования.

7.2.4 Идентификация ПО осуществляется при его запуске, для чего необходимо открыть вкладку «Help» («Помощь») и выбрать пункт «About» («О программе»). При этом на дисплее отображается окно с наименованием и номером версии ПО.

Идентификационные данные ПО приведены в таблице 3.

Таблица 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Video Extensometer

Номер версии ПО

не ниже 5.2.0

Контрольная сумма ПО не рассчитывается (проверке не подлежит).

7.2.5. Измеритель считается готовым к работе, если выполняются все указанные

требования.

7.3. Определение диапазона и погрешности измерений
  • 7.3.1 Определение диапазона и погрешности измерений производится с помощью лазерной измерительной системы XL-80 (далее - система XL-80). Светоделитель и отражатель системы XL-80 устанавливаются на зажимы испытательной машины.

  • 7.3.2 С помощью ПО установить минимальную базовую длину измерителя. Для этого нажмите в панели навигации кнопку «Measurements»/ «Измерения».

На панели инструментов, расположенной в правой части основного окна, щелкните курсором на папке «Strain»/ «Деформация» для того, чтобы её раскрыть, и выберите измерение «Strain (%)». Сделайте один щелчок курсором в любом месте изображения, чтобы добавить маркер базовой длины.

Coordinate frame

Measurement toobox

Pointer

£) Movement

£3 Strain

Strain (%) [untoted]

Extensometer [unlimited]

Dual Average Strain (%) [unlimit

Poisson's Ratio [unlimited]

•“X, Standard Material Test [unimitec

Strain Map 20 [unlimited]

В панели инструментов выберите «Pointer»/ «Указатель».

Для перемещения положения маркера базовой длины щелкните левой кнопкой мыши на красном кружке и перетащите его. Для изменения положения контрольных точек щелкните левой кнопкой мыши и перетащите соответствующее перек; естие._

Chennei 1 (TtsiCI IrietJtjC

ill, » [rfcR»u>on * we саме, не амию»

На подвижной части машины отметить контрольную точку 1. Затем, контролируя величину перемещения по системе XL-80, переместить подвижную часть машины на расстояние, соответствующее минимальной базовой длине измерителя Ьбаз- После чего на подвижной части машины отметить контрольную точку 2.

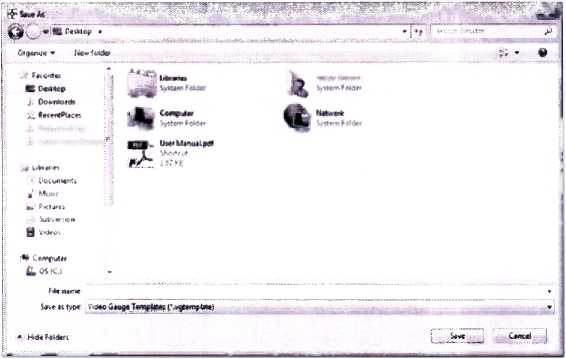

Для сохранения данного маркера базовой длины в качестве шаблона выберите в основном меню опцию «File/Save As Template». После этого откроется стандартное диалоговое окно, в котором можно перейти в папку и ввести имя файла. Для сохранения шаблона, нажмите кнопку «Save».

  • 7.3.3 Подвижную часть машины переместить в начальное положение.

Для загрузки маркера базовой длины из шаблона в основном меню выберите последовательно опции: «File/New Test/Using Cameras/ From Template...». В результате будет создан маркер базовой длины с использованием всех настроек, сохраненных в шаблоне файла, и с учетом текущих настроек видеокамеры измерителя.

Установить контрольную точку 1 маркера базовой длины на неподвижной, а контрольную точку 2 на подвижной части машины соответственно. Для перемещения положения маркера базовой длины щелкните левой кнопкой мыши на красном кружке и перетащите его.

  • 7.3.4 Задавая требуемые перемещения с помощью испытательной машины, провести ряд измерений сначала в направлении растяжения, а затем сжатия, содержащий не менее десяти ступеней, распределенных в диапазоне измерений.

  • 7.3.5 На каждой ступени произвести отсчёт показаний измерителя (ЬдО при выставлении соответствующего значения перемещения по системе XL-80 (L3T). Операцию повторить три раза для каждого направления.

  • 7.3.6 Измеренное значение перемещения определить по формуле:

LU3M = Lj * Lfy3/100,

где LH3M - значение перемещения, измеренное с помощью измерителя [мм],

Ьбаз - установленное значение базовой длины измерителя [мм], Ьд - среднее арифметическое показаний измерителя [%].

  • 7.3.7 Абсолютная погрешность измерений определяется по формуле:

А ~ Lu3m ~ L3m.

  • 7.3.8 Относительная погрешность измерений определяется по формуле:

  • 8 =          1QQO/

L3m

где Ьизм - среднее арифметическое значений перемещений, измеренных измерителем [мкм], Ьэт- среднее арифметическое значений перемещений, измеренных системой XL-80 [мкм].

7.3.9 Результаты считаются положительными, если диапазон измерений не менее, а погрешность измерений не превышает следующих значений:

Модификация

Диапазон измерений перемещений, мм

Пределы допускаемой погрешности измерений

Модификация

Диапазон измерений перемещений, мм

Пределы допускаемой погрешности измерений

VEM011-0010

от 0,47 до 23,50

±0,5 %

VEM011-0027

от 0,12 до 6,00

±0,5 %

VEM011-0022

от 0,67 до 33,60

±0,5 %

VEM011-0017

от 0,06 до 3,20

±0,5 мкм

VEM011-0051

от 0,46 до 23,00

±0,5 %

VEM011-0032

от 0,03 до 1,60

±0,5 мкм

VEM011-0043

от 0,32 до 16,00

±0,5 %

VEM011-0047

от 0,01 до 0,60

±0,5 мкм

VEM011-0052

от 0,32 до 16,00

±0,5 %

VEM011-0016

от 0,01 до 0,30

±0,5 мкм

VEM011-0053

от 0,17 до 8,50

±0,5 %

VEM010-0007

от 2 до 80

±0,5 %

VEM106

от 4,6 до 230,0

±0,5 %

VEM010-0001

от 6,8 до 250

±0,5 %

VEM107

от 7,0 до 350,0

±0,5 %

VEM010-0002

от 0,5 до 142

±0,5 %

VEM108

от 2,1 до 106,0

±0,5 %

VEM010-0003

от 0,3 до 70

±0,5 %

VEM201

от 0,23 до 11,50

±0,5 %

VEM010-0009

от 0,9 до 95

±0,5 %

VEM202

от 0,33 до 16,50

±0,5 %

VEM010-0005

от 0,2 до 43

±0,5 %

VEM203

от 0,42 до 21,00

±0,5 %

VEM010-0000

от 13,7 до 360

±0,5 %

VEM204

от 0,61 до 30,50

±0,5 %

VEM010-0008

от 1,1 до 475

±0,5 %

VEM205

от 0,86 до 43,00

±0,5 %

VEM101

от 0,57 до 28,50

±0,5 %

VEM206

от 0,29 до 14,50

±0,5 %

VEM102

от 0,98 до 49,00

±0,5 %

VEM207

от 0,52 до 26,00

±0,5 %

VEM103

от 1,5 до 75,0

±0,5 %

VEM208

от 0,76 до 38,00

±0,5 %

VEM104

от 2,2 до 110,0

±0,5 %

VEM209

от 1,07 до 53,50

±0,5 %

VEM105

от 3,5 до 175,0

±0,5 %

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1. При положительных результатах поверки измеритель признается годным и допускается к применению. На него выдается свидетельство о поверке установленной формы. Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

  • 8.2. При отрицательных результатах поверки измеритель признается негодным. На него выдаётся извещение о непригодности установленной формы с указанием основных причин

непригодности.

А.Б. Авдеев

.В. Богомолов

Начальник лаборатории №445

ФБУ «Ростест-Москва»

Заместитель начальника лаборатории №445

ФБУ «Ростест-Москва»
