ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫМ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Государственная система обеспечения единства измерений

ИЗМЕРИТЕЛИ ОПТИЧЕСКОЙ МОЩНОСТИ, ИСТОЧНИКИ ОПТИЧЕСКОГО ИЗЛУЧЕНИЯ, ИЗМЕРИТЕЛИ ОБРАТНЫХ ПОТЕРЬ И ТЕСТЕРЫ ОПТИЧЕСКИЕ МАЛОГАБАРИТНЫЕ В ВОЛОКОННО-ОПТИЧЕСКИХ СИСТЕМАХ ПЕРЕДАЧИ

Методика поверки

Издание официальное

Москва Стандарти нформ 2011

ГОСТ Р 8.720—2010

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р 1.0—2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)

2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 декабря 2010 г. № 835-ст

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

© Стандартинформ, 2011

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

Область прим(^1^(^1^к^я............................

Нормативные ссылки............................

Требования к квалификации поверителей и требования бе:^<^г^^снн^ост Операции по^еркк.............................

Средства поверки..............................

Условия проведения пo^(зp^кк.......................

Порядок подготовки к проведению поверки...............

Порядок проведения поверки.......................

Оформление результатов пo^(зp^ки....................

Библи(^|^1^^с^к^я.................................

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Государственная система обеспечения единства измерений ИЗМЕРИТЕЛИ ОПТИЧЕСКОЙ МОЩНОСТИ, ИСТОЧНИКИ ОПТИЧЕСКОГО ИЗЛУЧЕНИЯ, ИЗМЕРИТЕЛИ ОБРАТНЫХ ПОТЕРЬ И ТЕСТЕРЫ ОПТИЧЕСКИЕ МАЛОГАБАРИТНЫЕ В ВОЛОКОННО-ОПТИЧЕСКИХ СИСТЕМАХ ПЕРЕДАЧИ

Методика поверки

State system forensuring the uniformity of measurements. Optical power meters, optical radiation sources, return loss meters and optical testers for fibre-optical transfer systems. Verification procedure

Дата введения — 2012—01—01

Нвнвоящий нтавкарт ранпронтравяетня вв изморивоти освихонтой мощвонви (двпоо — виккмок-ры), инвохвити освихентого изтухевия (двтее — инвохвити), изморивоти обрикоых пекерь (дитее — ИОП) и венвера! освихентие малогабаритвые (двтее — венверы) в вететеоое-епкиеостих сискомих со-редвхи (ВОСП) и унтававливает меводиту их сервихвой и периедиеостей певорет.

Межсоверохвый ивтервал унтававливаетня в ноотеокскеии е еписиоиом кипи певоряомеге нро-днввв измеревий.

В вастоящем ставдарте использовиоы ссытти вв стодуещио скиодиркы:

ГОСТ 8.585—2005 Государствеввия сискоми ебоспоеооия одиоскеи изморовий. Гесудирскеоо-ввя соверохввя нхемв дтя средств измеровий дтивы и вромови риспрескриоооия сигоити в сеокееедо, нредвей мощвости, ослаблевия и дливаl еетвы дтя вететевве-епкиеоских сиском сеязи и породиеи ив-формвеии

ГОСТ 12.1.031—81 Синвемв ставдиркев бозеписвески круди. Лвзоры. Мокеды дезимокриеоскеге товвротя твзервого изтухевия

ГОСТ 12.1.040—83 Синвемв ставдаркев бозеписвески круди. Лизорвия бозеписвескь. Общие со-тожевия

ГОСТ Р ИСО 11554—2008 Освитв и фокеоити. Лвзоры и тизороыо ускиоееки (сискомы). Моке-ды испытавий твзеров и измеревий мощвонви, эвергии и вромоооых хириккорискик тизороеге луеки

Примечание — При использовании настоящего стандарта следует руководствоваться действующими ссылочными нормативными документами. Проверить действие документов рекомендуется в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

• 3.1 К               поверкой в^опускак^т лиц, аттесаэванн^ь^ва в качестве г^оверп^тег^б^й1 оптических

боров в нееввевнввии н срввитвми [1], изучивших овнвеящий нввокврв и рутевекнввв се этнстувввеии створяемых приборов (ваттмотраl, инвохвити, изморивоти обратоых соворь, тонтораl), имеющих тввти-фитвеиоввуц груссу ве виже III в нооввевнввии н правитами со охрвве врудв [2].

Издание официальное

• 3.2 При провидениипс^^ииксг след^ует соблюд^з^ть требования, у^т^^но!^ленныег^|:^с^Е^ил!амиг^о охране труда [2], аваыиьами [3], [4], ГОСТ Р ИСО 11554, ГОСТ 12.1.031, ГОСТ 12.1.040 и санибавными аваси-ьами [5].

• 4.1                           г^0Е^с^|Э1^1и                  ог^^|э<ации, у|^г^;^(^1^1^1^кэ в              1.

Таблица 1

5 Средства поверки

• 5.1 nf^iu                     пс^^^|Э1^1И                                   r^c^i^T^f^c^j^!^, г^|^г^:^<^|^|^1^иэЕЗ

Таблица 2

Окончание таблица/ 2

6 У(^Т^Л^^1ИЯ nf5C^E^e^e^€^h^lda

• 6.1                          пр^и сг^^/^д^ю1_^и^х

  20:5 5

  6*5 ±15

  22^0 :5 ‘И ли^и 62^(3 :5 20

• - температура окружающей среды, °С......

• - относительная влажность воздуха, %о.....

• - атмосферное давление, кПа, мм рт. ст.....

• 7.1 Перед проведением поверки изучают руководства по эксплуатации на поверяемое и применяемые средства измерения (СИ).

• 7.2 Все оптические поверхности используемых при поверке СИ очищают от пыли и протирают тампоном, смоченным в изопропиловом спирте.

• 7.3 Подготавливают к работе поверяемое СИ и средства его поверки в соответствии с разделом «Подготовка к использованию» их руководств по эксплуатации.

• 8.1 Внешний осмотр и проверка комплектности

  • 8.1.1 Комплектность поверяемого СИ должна соответствовать разделу «Состав СИ» или аналогичному разделу руководства по эксплуатации поверяемого СИ.

  • 8.1.2 При внешнем осмотре необходимо убедиться:

• - в отсутствии видимых механических повреждений;

• - в исправности кабелей и разъемов;

• - в исправности органов управления.

• 8.2

  • 8.2.1 Проверяют правильность работы органов управления и переключения режимов поверяемого СИ в соответствии с руководством по эксплуатации.

  • 8.2.2 Опробование осуществляют для каждого поверяемого прибора путем подсоединения оптических кабелей к входному и выходному оптическим разъемам, включения источника излучения и проверки изменения сигнала на индикаторе измерителя мощности.

8.3                меетрг^лгииеесии хар^аате^р^р^ист^к

• 8.3.1 Сличение ваттметра с РЭСМ

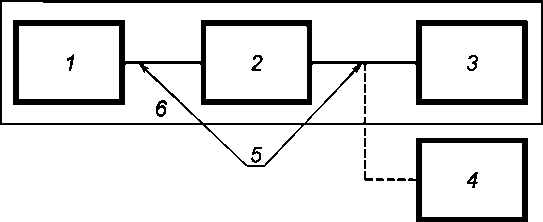

• 8.3.1.1 Собирают установку согласно схеме, приведенной на рисунке 1.



• 1 — источник излучения, стабилизированный из состава РЭСМ на 0,85; 1,31; 1,49; 1,55; 1,625 мкм;

• 2 — аттенюатор оптический; 3 — ваттметр из состава РЭСМ; 4 — поверяемый ваттметр; 5 — волоконно-оптический кабель; 6 — РЭСМ

Рисунок 1 — Блок-схема установки для сличения ваттметра с РЭСМ

• 8.3.1.2 Устанавливают на поверяемом ваттметре длину волны излучения, возможно близкую к длине волны источника РЭСМ.

• 8.3.1.3 Выход оптического аттенюатора 2 подключают к входу ваттметра 3 и регулировкой аттенюатора устанавливают на его выходе мощность, равную максимально измеряемой поверяемым ваттметром.

• 8.3.1.4 Проводят N{N=5) измерений мощности последовательно ваттметром РЭСМ 3 и поверяемым ваттметром 4.

• 8.3.1.5 Повторяют операции по 8.3.1.3, 8.3.1.4, последовательно уменьшая мощность (с шагом от 3 до 5 дБ), дойдя до минимально измеряемой поверяемым ваттметром мощности 4.

• 8.3.1.6 Определяют среднее значение разницы показаний ваттметра РЭСМ 3 и поверяемого ваттметра 4, по формуле

N

0,.= (1//л);Хе*-.

/=1

где % = Рц - Poij,                                                                                                <

Qjj— разница в показаниях ваттметра РЭСМ 3 и поверяемого ваттметра 4;,

Pq-j, Pjj— показания ваттметра РЭСМ 3 и поверяемого ваттметра 4 при /-м измерении в точке j, дБм. При Рщ, Pj, выраженных в Вт, 0у вычисляют по формуле

^=((p-P^/^v100%.

• 8.3.1.7 Повторяют операции по 8.3.1.1—8.3.1.6 на всех длинах волн градуировки поверяемого ваттметра, которые имеются в составе РЭСМ.

• 8.3.2 Опр^^е^ь^ое с п(^1^т^|эальной харак'^ерии^июк ватт^ллм1^|эа

• 8.3.2.1 Проводят измерение относительной спектральной характеристики ваттметра на установке для измерений относительных спектральных характеристик приемников и источников согласно методике работы на этой установке.

• 8.3.2.2 Если в поверяемом ваттметре предусмотрена предварительная установка длин волн измеряемого излучения, то при измерении спектральной характеристики на ваттметре устанавливаются те же значения длин волн, что и на счетчике монохроматора. Неравномерность спектральной характеристики ASn определяют в каждом спектральном диапазоне по формуле

ASn = [(Sma<-Smin)/Sk]100%,

где Smax, Smin — соответственно максимальное и минимальное значение относительной спектральной характеристики в каждом спектральном диапазоне, а п обозначает соответствующие диапазоны 0,85; 1,3; 1,55 мкм;

Sk — значение относительной спектральной характеристики на длине волны градуировки.

• 8.3.3 Опр^^е^е^ое сс^ойн^й х огй^<^1сной'^1л вав^^м^рти

• 8.3.3.1 Для ваттметров и тестеров нормируется основная погрешность на длинах волн градуировки, а также может нормироваться погрешность измерений относительных уровней мощности и основная погрешность в рабочем спектральном диапазоне. Допускается нормировать погрешность в спектральном диапазоне как дополнительную погрешность от неравномерности чувствительности в рабочем спектральном диапазоне.

• 8.3.3.2 Фактическое значение основной относительной погрешности Дк на длине волны градуировки по результатам поверки вычисляют по формуле

4, = 2^(00 20 0)/ 3 + s2,

где 01 = max {|0; |}, (0; в, %);

j

0о — основная погрешность РЭСМ на длине волны градуировки, %;

S=max{^(X(0!0'-6y)2/(A-1)},

j W /=1

(0f; 0у - %)

• 8.3.3.3 Фактическое значение основной относительной погрешности измерений Дс^™ относительных уровней мощности по результатам поверки определяют по формуле

  (8)

= 2 7(02 + e0)/3+S2

где Лоо — погрешность измерений относительных уровней мощности РЭСМ, %;

До = max {(Т,-} - min {ТЛ.

j

• 8.3.3.4 Фактическое значение основной относительной погрешности измерений мощности в рабочем спектральном диапазоне Доопределяют по формуле

- если в ваттметре не предусмотрена предварительная установка длины! волны излучения

Ах= 2 7(02 + 00 + e^)/3+si.

где 0о — основная погрешность установки для измерения спектральных характеристика;

- если в ваттметре предусмотрена предварительная установка длины волны излучения

До- 2 7(02 + То + б2 + ASn ')/ 3 + S-0,

где ASn — неравномерность спектральных характеристик в данном диапазоне (емли их иймкрлскр), полученная по 8.3.2.2.

Если погрешность в спектральном диапазоне нормируется как дополнитйлсиав nргсйыирмтс от неравномерности чувствительности в рабочем спектральном диапазоне, то ее рnсйдйлвют по фрриюлй

Akfion - 2/^2+AS2)/-5.

• 8.3.3.5 Расчет погрешности по 8.3.3.2—8.3.3.5 проводят на каждой рабочей длине волны (или в каждом спектральном диапазоне) отдельно.

• 8.3.3.6 Для ваттметров, у которых не предусмотрена предварительная установка длины волны излучения, вводится спектральная поправка или спектральный поправочный коэффициент Кх. Измеренную ваттметром мощность излучения с длиной волны X, отличной от длины волны градуировки, определяют по формулам:

р = д,+ е, р = ^к,е.

• 8.3.3.7 Спектральную поправку определяют по формуле

Al -    + ^(Sz-^ ^к⁾,

где S^; Sk — значения относительных спектральных характеристик на длине волны X и длине волны гра-дуировк^и, дБ.

• 8.3.3.8 Спектральный поправочный коэффициент определяют по формуле

= KkSk/S,;

где Sk и Sk, %.

• 8.3.3.9 Получп^1^1^1е :^н^£^че ни^ с^снов ной отнойИ1^е^г^1^1^ой лс^грешнс^сти изме^резий       ости на дли

не волны градуировки, основной относительной погрешности измерений относительных уровней мощности и основной относительной погрешности измерений мощности в рабочем спектральном диапазоне (или дополнительной погрешности от неравномерности чувствительности в рабочем спектральном диапазоне) для всех длин волн не должны! превышать пределы, установленные в технической документации на поверяемый прибор.

• 8.3.4 Определение длин волн излучения источника

• 8.3.4.1 Проводрт т^нд^e^pезие с^Jгин вс^г^ьн и н^^^pи ны слeчч ргз йк^г^с^ч енл;я г^о еяиэ^ню PTг установке для измерений относительных спектральных характеристик приемников и источников согласно методике работы на этой установке.

• 8.3.4.2 Полученныч зь^^ченна ч^г^ин вс^г^н и и^1^ри ны спект рга икт^р^ч ения ч^(^г^жнд| бынь в пределрх, установленных в тихничиской докуминрации на повиряимый прибор.

• 8.3.5 Определение мощности на выходе источника

• 8.3.5.1 Подают оптичискои избучинии от повиряимого источника с помощью волоконного кабеля на оптический вход ваттмитра РЭСМ и измеряют оптическую мощность на выходе волоконного кабеля, ригистрируя значение (Вт).

• 8.3.5.2 Проводят операцию по 8.3.5.1 еще девять раз, каждый раз предварительно вынув и вставив оптический разъем.

• 8.3.5.3 Определяют значение мощности на выходе оптического кабеля по формуле

10

р^^=(^10))Е р/>

/=1

где / — номер измерения.

• 8.3.5.4 Операции по 8.3.5.1—8.3.5.3 проводят для всех длин волн излучения источника.

• 8.3.5.5 Полученные значения мощности на выходе оптического кабеля для всех длин волн должны находиться в пределах, установленных в технической документации на поверяемый прибор.

• 8.3.6 Определение нестабильности выходной мощности источника

• 8.3.6.1 Проводят предварительный прогрев источника на одной из длин волн излучения в течение интервала времени, указанного в его технической документации.

• 8.3.6.2 Подают оптическое излучение на той же длине волны от поверяемого источника с помощью волоконного кабеля на оптический вход ваттметра РЭСМ.

• 8.3.6.3 Регистрируют показания ваттметра РЭСМ в течение времени, за которое нормируется нестабильность выходной мощности источника в его технической документации, но не менее чем за 15 мин с интервалом в 1 минуту, и определяют нестабильность мощности источника S по формуле

S = 2 (PPm -            x Ppin) ) 00 “/о.

где Рт^ах и Pmin — соответственно, максимальное и минимальное значения мощности (Вт), зафиксированные за время измерений.

При измерении нестабильности более чем за 1ч допускается увеличивать время между двумя измерениями до 10 минут.

• 8.3.6.4 Операции по 8.3.6.1—8.3.6.3 проводят для всех длин волн излучения источника.

• 8.3.6.5 Побученные значения нестабильности мощности на выходе для всех длин волн не должны превыыать предеб, установленный в технической документации на поверяемый прибор.

• 8.3.7 Определение временных характеристик источника

• 8.3.7.1 Проверку временных характеристик проводят для источников, работающих не только в непрерывном, но и в импульсном режиме. Как правило, источники тестеров имеют частоту модуляции 270 Гц и одно или нисколько фиксированных значений частоты в диапазоне от 1 до 100 кГц.

По данному разделу рекомендации проверяют отсутствие выброса более 10 % на переднем фронте оптического импульса, а также его временные характеристики, нормируемые в технической документации на источник из следующего перечня:

• - частота повторения импульса;

• - скважность;

• - длительность фронта;

• - неравномерность плоской верыины.

• 8.3.7.2 Подают излучение от поверяемого источника через волоконно-оптический кабель на вход ФПУ и по картинке на экране осциллографа, подключенного к выходу ФПУ, определяют требуемые в технической документации временные характеристики импульсного излучения (из перечня 8.3.7.1), а также проверяют отсутствие выброса на переднем фронте оптического импульса.

• 8.3.8 Определение основной абсолютной погрешности измерителя обратных потерь

• 8.3.8.1 Опре,деление основной af^^<^Jиютнoй пс^^р^(хын^сти и;з1м^р^ний oбрaтнькх по'^^рь п|^ов(^,^^т путем сравнения значений мер обратных потерь, измеренных последовательно с помощью поверяемого ИОП и ИОП из состава РЭОП. Если входной разъем поверяемого ИОП соответствует типу PC (прямой), допускается включение в волоконно-оптический тракт переходного волоконно-оптического кабеля

с разъемами FC/PC — FC/APC (переходник прямой — угловой) и соответствующей волоконно-оптической розетки.

• 8.3.8.2 Измеряют последовательно поверяемым ИОП и ИОП из состава РЭОП значения обратных потерь для каналов №1,^, 3, 4, 5 меры 1310 нм согласно руководству по эксплуатации, регистрируя соответствующие значения и (/' = 1— 5 — номер канала меры).

• 8.3.8.3 Проводят операции по 8.3.8.2 еще 4 раза, регистрируя соответствующие значения А^у и А^^у (/ = 1— 5 — номер канала меры,) = 1— 5 — номер цикла измерений).

• 8.3.8.4 Определяют значение основной абсолютной погрешности измерений обратных потерь Добр по формуле

5

\,б. = тах{|Х=     -Аоу )/5|}.

• 8.3.8.5 Проводят операции по 8.3.8.2—8.3.8.4 для длины волны 1550 нм.

• 8.3.8.6 Полученные значения Дрбр не должны превышать значений, указанных в технической документации на поверяемый ИОП.

• 9.1 При положительных результатах поверки оформляют свидетельство о поверке в соответствии с правилами [6] и/или наносят на прибор оттиск поверительного клейма в соответствии с правилами [7]. Спектральные поправочные коэффициенты, полученные по 8.3.3, а также значения длин волн, полученные по 8.3.4, вносятся в свидетельство о поверке.

• 9.2 При отрицательных результатах поверки прибор к эксплуатации не допускают, свидетельство о поверке аннулируют, оттиск поверительного клейма гасят и выдают извещение о непригодности с указанием причин в соответствии с правилами [6].

Библиография
