Методика поверки «КОМПЛЕКТЫ ИЗМЕРИТЕЛЬНЫЕ К505» (МП 206.1-117-2019)

Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

Директор

ООО «ПК «Высоковольтные технологии»

Заместитель директора ФГУП «ВНИИМС» по производственной метрологии

Методика поверки

МП 206.1-117-2019

г. Москва

2019

Настоящая методика поверки распространяется на комплекты измерительные К505 (далее - комплекты), изготавливаемые ООО «ПК «Высоковольтные технологии, г. Волгоград, и устанавливает методы и средства их первичной и периодической поверки.

На поверку представляются комплекты, укомплектованные в соответствии с паспортом, и комплект следующей технической и нормативной документации:

• - паспорт;

• - методика поверки.

Интервал между поверками - 2 года.

РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г. № 1815;

ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

• 2.1 Поверка проводится в объеме и последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках аппаратов

• 3.1 При проведении поверки аппаратов должны применяться основные и вспомогательные средства, указанные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Таблица 3 - Вспомогательные средства поверки

• 3.2 Для проведения поверки допускается применение других средств измерений, не приведенных в таблицах 2 и 3, при условии обеспечения ими необходимой точности.

• 3.3 Контрольно-измерительная аппаратура и средства измерений, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке, сертификаты калибровки или аттестаты.

• 4.1 К проведению поверки допускают поверителей из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство пользовате-ля/руководство по эксплуатации на комплекты, и имеющих стаж работы по данному виду измерений не менее 1 года.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III.

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правил эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 6.1 Поверка комплектов должна проводиться при нормальных условиях применения:

• - температура окружающей среды, °C               от 15 до 25;

• - атмосферное давление, кПа                       от 84 до 106;

• - относительная влажность воздуха, %               от 10 до 80.

• 6.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 230 В. Допускаемое отклонение от нормального значения при поверке ± 10 %. Коэффициент искажения синусоидальности кривой напряжения не более 5 %.

• 7.1  Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на комплект и входящие в его состав компоненты.

• 8 МЕТОДЫ ПОВЕРКИ

При проведении внешнего осмотра должно быть установлено соответствие поверяемого комплекта следующим требованиям:

• - комплектность должна соответствовать данным, приведенным в паспорте;

• - все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений;

• - маркировка и функциональные надписи должны читаться и восприниматься однозначно;

• - наружные поверхности корпуса, разъемы, соединительные кабели и органы управления не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность комплекта;

При несоответствии по вышеперечисленным позициям комплект бракуется и направляется в ремонт.

• 8.2.1 Соберите схему, приведенную на рисунке 1.

• 8.2.2 Выполните подготовительные операции в следующей последовательности:

• - разместите измерительные приборы на безопасном расстоянии и удобном для проведения работ месте;

• - заземляющие клеммы измерительных приборов и поверяемого комплекта соедините проводом с контуром заземления.

• 8.2.3 Включите питание приборов. При включении необходимо проверить номер версии программного обеспечения установленного в поверяемом комплекте.

• 8.2.4 В меню калибратора Ресурс-К2 (далее - калибратор) установите 1_НОм=1 А и Uhom=100 В с углом сдвига фаз между ними 0°. В меню комплекта установите по всем фазам режим непосредственного измерения силы тока.

• 8.2.5 Задайте с калибратора установленные номинальные значения тока и напряжения и проведите измерения поверяемым комплектом.

• 8.2.6 Результаты измерений считаются удовлетворительными, если комплект отображает измеренные значения силы тока, напряжения и активной мощности с погрешностью не более ±5 % и номер версии программного обеспечения не ниже, чем 1.00.

• 8.3.1 Соберите схему, приведенную на рисунке 1.

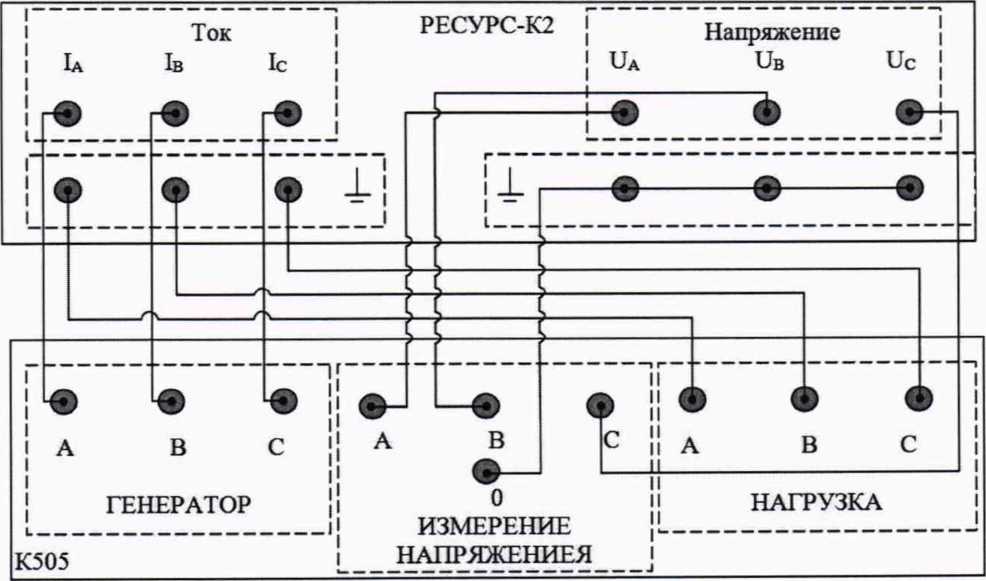

Рисунок 1 - Схема определения относительной погрешности измерения активной мощности

• 8.3.2 В меню калибратора установите 1_НОм=1 А и U_Hom⁼220 В с углом сдвига фаз между ними 0°. В меню комплекта установите по всем фазам режим непосредственного измерения силы тока.

• 8.3.3 Задайте с калибратора 1=0,5 А и U=220 В, что соответствует номинальной мощности Рном=0,110 кВт. Произведите измерения по всем трем фазам. Результаты занесите в таблицу 4 и затем отключите подачу тока и напряжения.

• 8.3.4 В меню калибратора установите 1_Ном=5 А и U_Hom=220 В с углом сдвига фаз между ними 0°. В меню комплекта установите по всем фазам режим непосредственного измерения силы тока.

• 8.3.5 Задайте с калибратора 1=2,5 А и U=220 В, что соответствует номинальной мощности Рном⁼0,550 кВт. Произведите измерения по всем трем фазам. Результаты занесите в таблицу 4 и затем отключите подачу тока и напряжения.

• 8.3.6 Задайте с калибратора 1=5 А и U=220 В, что соответствует номинальной мощности Рном⁼1,1 кВт. Произведите измерения по всем трем фазам. Результаты занесите в таблицу 4 и затем отключите подачу тока и напряжения.

• 8.3.7 Задайте с калибратора 1=7,5 А и U=220 В, что соответствует номинальной мощности Рном=2,25 кВт. Произведите измерения по всем трем фазам. Результаты занесите в таблицу 4 и затем отключите подачу тока и напряжения.

• 8.3.8 Для измеренных комплектом значений активной мощности Р_ИЗм вычислите относительную погрешность по формуле:

5Р=100 (Риз.м-Рном)/Рном, %                      (1).

Полученные значения занесите в таблицу 4.

Таблица 4 - Результаты измерения активной мощности

• 8.3.8 Результаты измерений считаются удовлетворительными, если полученные значения погрешности измерений 5Р не превышают ±(1,0+0,1 (60/Р_Изм^-1)).

• 8.4.1 Соберите схему, приведенную на рисунке 2.

• 8.4.2 Включите приборы. На калибраторе FLUKE 9100 (далее - калибратор FLUKE) установите режим работы на напряжении переменного тока частотой 50 Гц.

• 8.4.3 Задайте на калибраторе FLUKE значение выходного напряжения, равное 3 В. Проведите измерения. Результаты занесите в таблицу 5 и затем отключите подачу напряжения.

• 8.4.4 Повторите операции по п. 8.4.3 задавая на калибраторе FLUKE значение выходного напряжения в соответствии с первым столбцом таблицы 5.

• 8.4.5 Повторите операции по п.п. 8.4.3-8.4.4 подключая поочередно вместо фазы А фазы В и С на комплекте.

• 8.4.6 Определите относительную погрешность измерения напряжения переменного тока поверяемым комплектом по формуле:

8U=100 (Uk505 - Ufluke)/Ufluke, %                        (2)

где:

- Uk505 - измеренные значения напряжения по каждой фазе (Ukso5(A), Ukso5(B), Uk5O5(C)) поверяемым комплектом;

- Ufluke - значения напряжения, задаваемые на калибраторе FLUKE.

Полученные значения 5U занесите в таблицу 5.

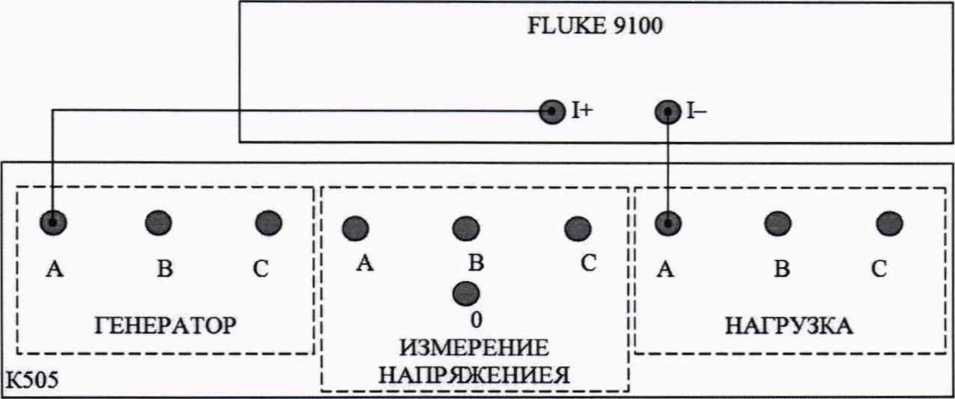

Рисунок 2 - Схема определения относительной погрешности измерения напряжения переменного тока

Таблица 5 - Результаты измерений напряжения переменного тока

• 8.4.7 Результаты измерений считаются удовлетворительными, если полученные значения погрешности измерений не превышают допускаемого значение 5и_доп.

• 8.5.1 Соберите схему, приведенную на рисунке 3.

• 8.5.2 Включите приборы. На калибраторе FLUKE 9100 (далее - калибратор FLUKE) установите режим работы переменного тока частотой 50 Гц. В меню комплекта установите по всем фазам режим непосредственного измерения силы тока.

• 8.5.3 Задайте на калибраторе FLUKE значение силы тока, равного 1 А. Проведите измерения. Результаты занесите в таблицу 6 и отключите подачу тока.

• 8.5.4 Повторите операции по п. 8.5.3 задавая на калибраторе FLUKE значение силы тока 5, 10 и 20 А.

• 8.5.5 Соберите схему, приведенную на рисунке 4.



Рисунок 3 - Схема определения относительной погрешности измерения силы переменного тока до 20 А

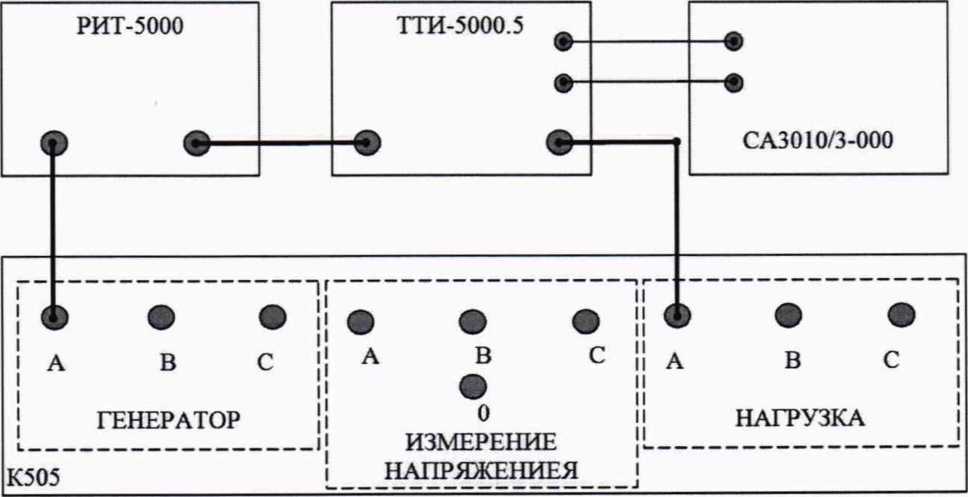

Рисунок 4 - Схема определения относительной погрешности измерения силы переменного тока от 20 до 100 А

• 8.5.6 На эталонном трансформаторе ТТИ 5000.5 включите обмотку с номинальным первичным током 50 А. На амперметре СА3010/3-000 включите предел 5 А.

• 8.5.7 Подайте с источника тока РИТ-5000 ток, силой 50 А. Проведите измерения. Результаты занесите в таблицу 6 и отключите подачу тока.

• 8.5.8 На эталонном трансформаторе ТТИ 5000.5 включите обмотку с номинальным первичным током 75 А. На амперметре СА3010/3-000 включите предел 5 А.

• 8.5.9 Подайте с источника тока РИТ-5000 ток, силой 75 А. Проведите измерения. Результаты занесите в таблицу 6 и отключите подачу тока.

• 8.5.10 На эталонном трансформаторе ТТИ 5000.5 включите обмотку с номинальным первичным током 100 А. На амперметре СА3010/3-000 включите предел 5 А.

• 8.5.11 Подайте с источника тока РИТ-5000 ток, силой 100 А. Проведите измерения. Результаты занесите в таблицу 6 и отключите подачу тока.

• 8.5.12 Определите относительную погрешность измерения силы переменного тока поверяемым комплектом по формуле:

81=100(1к505 - 1эт)/1эт,%                         (3).

где:

• - 1ном - номинальные значения силы тока, при которых проводится поверка;

• - Ikso5 - измеренные значения силы тока по каждой фазе (1к505(А), 1к5О5(В), 1к505(о) поверяемым комплектом;

• - 1_ЭТ - значения силы тока, измеренные эталонным оборудованием. При измерении с помощью трансформатора ТТИ 5000.5 и амперметра САЗО10/3-000 это значение равно произведению коэффициента масштабного преобразования трансформатора на показания амперметра.

Полученные значения 51 занесите в таблицу 6.

Таблица 6 - Результаты измерений силы переменного тока

• 8.5.13 Результаты измерений считаются удовлетворительными, если полученные значения погрешности измерений 51 не превышают ±(0,5+0,1 • (10/1к5О5^— 1)) для значений силы тока от 1 до 10 А, и ±(0,5+0,05 (ЮО/i-l)) для значений силы тока от 10,01 до 100 А.

• 9.1 При положительных результатах поверки выдается свидетельство о поверке.

• 9.2 При отрицательных результатах поверки аппарат бракуется и не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, свидетельство о поверке аннулируется и выдается извещение о непригодности.



  Рогожин С.Ю.



  Леонов А.В.

Начальник отдела 206.1

ФГУП «ВНИИМС»

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»

9
