УТВЕРЖДАЮ

Заместитель директора ФГУП «ВНИИМС»

о производств ой метрологии

Н.В. Иванникова

2018 г.

* "о

\ ......•

Системы капиллярного электрофореза Р/АСЕ™ MDQ plus

Методика поверки

МП 009-13-18

г. Москва, 2018 г.

Настоящая методика распространяется на Системы капиллярного электрофореза Р/АСЕ™ MDQ plus (далее - системы капиллярного электрофореза) фирмы SCIEX LLC, США, и устанавливает методику их первичной и периодической поверки.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пунк-та методики

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

2.1 Определение отношения сиг-нал/шум

7.2.1

да

нет

2.2 Определение предела обнаружения

7.2.2

да

да

2.3 Определение отношения сиг-нал/шум (s/n) флуоресцентного детектора с лазерным возбуждением

7.2.3

да

да

2.4 Проверка идентификационных данных ПО

7.2.4

да

да

3 Определение метрологических характеристик:

7.3

- определение относительного среднего квадратического отклонения выходного сигнала (по площади пика)

7.3.1

да

да

- определение относительного изменения выходного сигнала (по площади пика) за 8 часов работы

7.3.3

да

да

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки применяют следующие средства поверки:

  • - ГСО 5504-90 удельной энергии сгорания (бензойная кислота К-3), молярная доля 99,990 %;

  • - ГСО 6687-93/6689-93 состава водных растворов хлорид-ионов 1 г/дм3;

  • - весы лабораторные по по ГОСТ OIML R 76-1-2011, класс точности -1;

  • - pH-метр, диапазон pH от 1,00 до 12,00, погрешность ± 0,05;

  • - термостат (водяная баня);

  • - колбы вместимостью 10, 25, 50, 100 см3 по ГОСТ 1770-74;

  • - стакан из термостойкого стекла вместимостью 50 см3;

  • - автоматические пипеточные дозаторы переменного объема 100-1000 мкл, 1-10 мл;

  • - пробирки полипропиленовые с крышкой типа "Эппендорф" объемом 1,5 мл;

  • - вода деионизированная по ГОСТ 6709-72;

  • - гидроксид натрия, х.ч. по ГОСТ 4328-77;

  • - натрий хромовокислый, ч.д.а. по ТУ 6-09-91-84;

  • - цетилтриметиламмония бромид (ЦТАБ), чистотой не менее 99 %;

  • - натрий тетраборнокислый, стандарт-титр по ТУ 6-09-2540-87:

  • - натрия хлорид (NaCl), х.ч по ГОСТ 4233-77;

  • - борная кислота по ГОСТ 9656-75;

  • - флуоресцеин натриевая соль по ТУ 2463-289-00204197-2003;

  • - картридж OPCAL.

  • 2.2 Допускается применение других средств измерений, оборудования, реактивов с техническими и метрологическими характеристиками не хуже указанных.

Все используемые средства измерений должны иметь действующие свидетельства о поверке.

3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки систем капиллярного электрофореза допускаются лица, изучившие эксплуатационные документы на них, имеющие достаточные знания и опыт работы с ними и аттестованные в качестве поверителя.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 Требования безопасности должны соответствовать рекомендациям, изложенным в руководстве по эксплуатации на прибор.

4.2При выполнении поверки соблюдают правила техники безопасности при работе с химическими реактивами по ГОСТ 12.1.007-76, требования электробезопасности по ГОСТ 12.1.019-79 и пожаробезопасности по ГОСТ 12.1.004-91.

5 УСЛОВИЯ ПОВЕРКИ

При проведении поверки в лаборатории должны соблюдаться следующие нормальные условия измерений:

- содержание вредных веществ в воздухе в месте проведения поверки не должно превышать предельно допустимых концентраций по ГОСТ 12.1.005-88.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Подготавливают прибор к работе в соответствии с требованиями руководства по эксплуатации.

  • 6.2 Готовят контрольные растворы бензойной кислоты и тетраборатного буферного раствора для систем с положительной полярностью источника высокого напряжения; хлорид-ионов и хроматного буферного раствора для систем с отрицательной полярностью источника высокого напряжения в соответствии с Приложением А.

7 ПРОВЕДЕНИЕ ПОВЕРКИ

При эксплуатации СИ в режиме использования одного или нескольких детекторов в ограниченном диапазоне измерений, в соответствии с приказом Минпромторга РФ № 1815 от 02.07.2015, допускается проведение периодической поверки только используемых детекторов в рабочем диапазоне значений с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

  • 7.1 Внешний осмотр

При внешнем осмотре устанавливают:

  • - соответствие комплектности системы капиллярного электрофореза требованиям технической документации;

  • - четкость маркировки;

  • - исправность механизмов и крепежных деталей.

Не допускаются дефекты, которые могут повлиять на работоспособность прибора.

  • 7.2 Опробование

Уровень флуктуационных шумов и дрейф нулевого сигнала определяют после выхода системы Р/АСЕ™ MDQ plus на режим. Данная процедура проводится для фотометрических детекторов - детектора с диодной матрицей (PDA детектора), детектора с переключаемой длиной волны (UV детектора).

  • 7.2.1 Уровень флуктуационных шумов, дрейф нулевого сигнала фотометрических детекторов определяют, используя картридж OPCAL с апертурой 100 х 800 мкм. Устанавливают длину волны 214 нм.

Уровень флуктуационных шумов нулевого сигнала (АХ) измеряют после выхода прибора на режим в течение 30 мин и принимают равным амплитуде (h) повторяющихся колебаний нулевого сигнала с периодом не более 20 секунд. Используются встроенные в 32 Karat методы и обрабатывают при помощи системы обработки данных 32 Karat.

Значения дрейфа нулевого сигнала (D) принимают равным смещению нулевого сигнала в течение 10 минут.

Значения уровня флуктуационных шумов и дрейфа нулевого сигнала фотометрических детекторов с переключаемой длиной волны не должны превышать следующих значений: 5-1O'5 е.о.п. для шума и 1-10’3 e.o.n./lO мин для дрейфа соответственно (спецификация Руководства пользователя).

В программе 32 Karat приведены встроенные методы и алгоритмы, применяемые для обсчета шума/дрейфа.

  • 7.2.2 Определение предела обнаружения

В зависимости от полярности источника напряжения системы измерения проводят с использованием различных буферных растворов и рабочих веществ:

  • - бензойной кислоты и боратного буферного раствора для систем с положительной полярностью источника высокого напряжения;

  • - хлорид-ионов и хроматного буферного раствора для систем с отрицательной полярностью источника высокого напряжения.

Перед измерением все растворы фильтруют через целлюлозно-ацетатные фильтры и/или дегазируют центрифугированием (скорость вращения - 5000 об/мин, время 10 мин).

Перед началом проведения измерений промывают капилляр согласно Приложению Б.

Рекомендуется перед началом проведения поверки получить пробную электрофореграмму, по которой можно определить время миграции пика рабочего вещества.

В зависимости от выбранной полярности источника высокого напряжения регистрируют пробную электрофореграмму раствора № 3 бензойной кислоты (п.А.3.6) в условиях согласно (табл.2) или раствора № 2 хлорид-ионов (п.А.4.5) в условиях согласно (табл.З).

Время миграции (Тмиг, мин) пика бензойной кислоты не должно превышать 10 мин, пика хлорид-ионов 5 мин. При невыполнении этих условий промывку капилляра продолжают.

После регистрации пробной электрофореграммы промывают капилляр в соответствии с Приложением Б и переходят к п.7.2.2.1 в случае положительной полярности источника напряжения системы капиллярного электрофореза или к п.7.2.2.2 в случае отрицательной полярности источника напряжения системы.

  • 7.2.2.1 Выполнение измерений при положительной полярности источника высокого напряжения (рис.1) и ниже.

Initial CondAons | Л РОА Oetecta Initial Conditions Q Time Program |

Time (min)

Event

Value

Durton

Inlet vial

Outlet

Summary

Comments

1

Rinse - Pressure

20.0 ря

2.00 mm

BI:D1

80:01

forward. In / Out vial inc 16

Rinse with Borate Separation Buffer

2

Inject - Pressure

0.5 psi

10.0 sec

SI:A1

B0:C1

Override, forward

Sample hydrodynamicdy injection by Pressure

3

0.00

Separate Vokage

30.0 KV

6.50 mm

BIE1

BOtBI

1 00 Mm ramp, normal polarity. In / Out vid inc 16

Separation process

4

200

Autozero

5

650

End

Рис. 1 - Рекомендуемый метод при положительной полярности в программе 32 Karat

Рекомендуемая программа метода при положительной полярности:

  • • 2 минуты промывки буферным раствором по п.А.3.4 при 20 psi;

  • • 10 сек. вкол раствора бензойной кислоты при 0,5 psi;

  • • 6,5 минут буферным раствором по п.А.3.4 выдержать напряжение 30 кВ

  • • на 2 минуте применить обнуление сигнала детектора

Если пик не успевает появиться на электрофореграмме, то допускается увеличить время выдержки напряжением с 6.5 до 10 минут.

В соответствии с Руководством по эксплуатации системы регистрируют по две электрофореграммы каждого из поверочных растворов бензойной кислоты №№ 3-6, приготовленных по П.А.3.7-А.3.8 в условиях, указанных в таблице 2.

После регистрации каждой электрофореграммы капилляр промывают по п.Б.З.

Таблица 2. Условия проведения измерений при положительной полярности ис-точника высокого напряжения

Рабочее вещество

Бензойная кислота

капилляр

Кварцевый, непокрытый, внутренний диаметр 75 мкм, общая длина 60 см, эффективная длина 50 см

Оптическая апертура, мкм

100x800

Длина волны, нм

200

Сигнал абсорбции

npaMofi(direct)

Температура, °C

25

Ввод пробы

Давление 35,5 мбар (0,5psi), время 10 с

Напряжение, кВ

30

Ведущий электролит

Буферный раствор по п.А.3.4

Время анализа, мин

Т + 1 хмиг ' 1

Затем переходят к обработке результатов.

  • 7.2.2.2 Выполнение измерений при отрицательной полярности источника высокого напряжения (рис.2) и ниже.

£ Initial Conditions | A PDA Detector Initial Conditions © Time Program |

Time (min)

Event

Value

Duration

Inlet vrd

Outlet vial

Summary

Comments

1

Rinse - Pressure

20.0 psi

1.00 min

BI:A1

B0:A1

forward. In / Out vial inc 10

Rinse with Regenerator 0.1N NaOH

2

Rinse - Pressure

20.0 psi

2.00 min

BI:D1

B0:D1

forward. In / Out vial inc 10

Rinse with Chromate-CTAB Separation Buffer

3

Infect • Pressure

0.8 psi

12.0 sec

SI:A1

B0:C1

Override, forward

Sample hydrodynamicaly injection by Pressure

4

Wart

0.00 min

BI.F1

B0C1

In/Out vial inc 10

5

Inject • Pressure

0.1 psi

10.0 sec     Bl Cl

B0.C1

No override, forward, In / Out vi

Protective Post-Injection with Water

6

000

Separate - Voltage

20.0 KV

4.00 mm

BI:E1

B0:B1

1 00 Mm ramp, reverse polarity.

Separation process

7

1.50

Autozero

в

4.00

Stop data

в

400

Rinse • Pressure

20.0 psi

1.00 mm

ВГВ1

BOAT

forward. In / Out vial inc 10

Rinse with Water

10

500

End

Рис. 2 - Рекомендуемый метод при отрицательной полярности в программе 32 Karat

Рекомендуемая программа метода при отрицательной полярности:

  • • 1 минута промывки раствором гидроксида натрия по п.А.2.1 при 20 psi;

  • • 2 минуты промывки буферным раствором по п.А.4.3 при 20 psi;

  • • 12 сек. вкол раствора хлорид-ионов при 0,8 psi;

  • • 10 сек. вкол дистиллированной воды при 0,1 psi;

  • • 4 минуты буферным раствором по п.А.4.3 выдержать напряжение 20 Кв (обратная полярность)

  • • после сбора данных 1 минуту промыть дистиллированной водой при 20 psi;

  • • на 1,5 минуте применить обнуление сигнала детектора

Если пик не успевает появиться на электрофореграмме, то допускается увеличить время выдержки напряжением с 4 до 5 минут.

В соответствии с Руководством по эксплуатации системы регистрируют по две электрофореграммы каждого из поверочных растворов хлорид-ионов №№ 2-5, приготовленных по П.А.4.5-А.4.6 в условиях, указанных в таблице 3.

После регистрации каждой электрофореграммы капилляр промывают по п.Б.З.

Таблица 3. Условия проведения измерений при отрицательной полярности источ-ника высокого напряжения

Рабочее вещество

Хлорид-ионы

капилляр

Кварцевый, непокрытый, внутренний диаметр

75 мкм, общая длина 60 см, эффективная длина 50 см

Оптическая апертура, мкм

100x800

Длина волны, нм

254

Сигнал абсорбции

O6paTHbift(indirect)

Температура, °C

25

Ввод пробы

Давление 55,5 мбар (0,8psi), время 12 с

Напряжение, кВ

20

Ведущий электролит

Буферный раствор по п.А.4.3

Время анализа, мин

Тмиг + 1

Затем переходят к обработке результатов.

  • 7.2.2.3 Обработка результатов

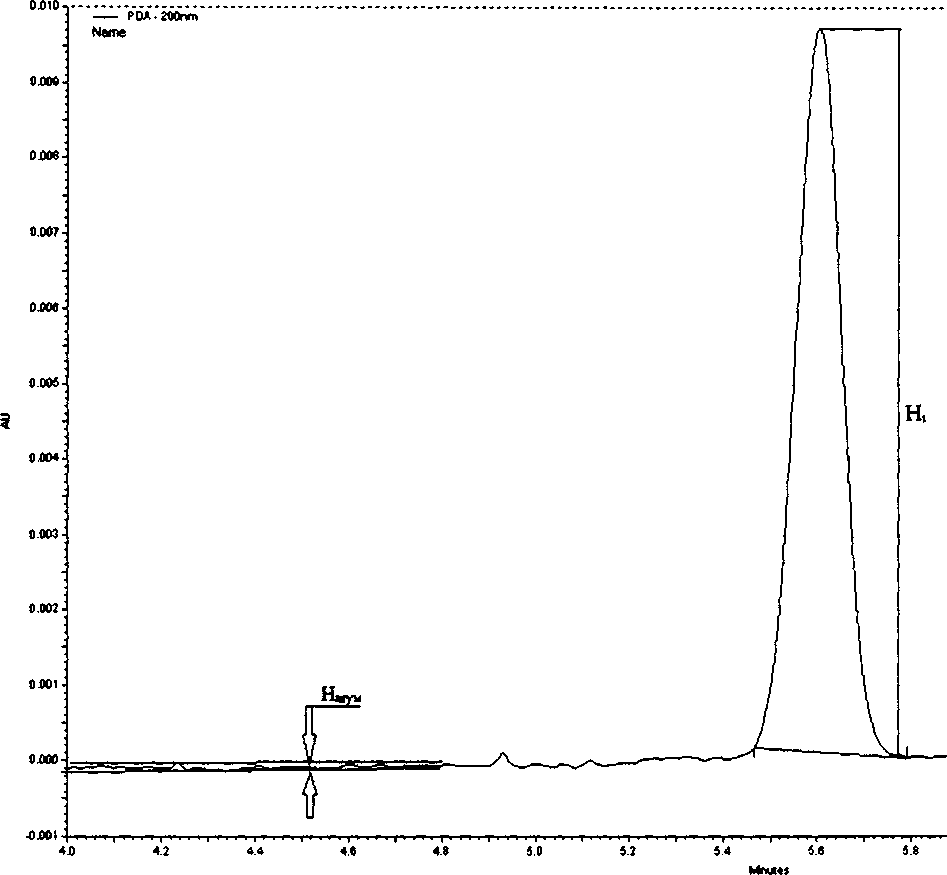

На полученных электрофореграммах проверяют правильность автоматической разметки пиков рабочих веществ и, если необходимо, корректируют её.

Используя программное обеспечение, находят:

  • - высоту пика Hi рабочего вещества;

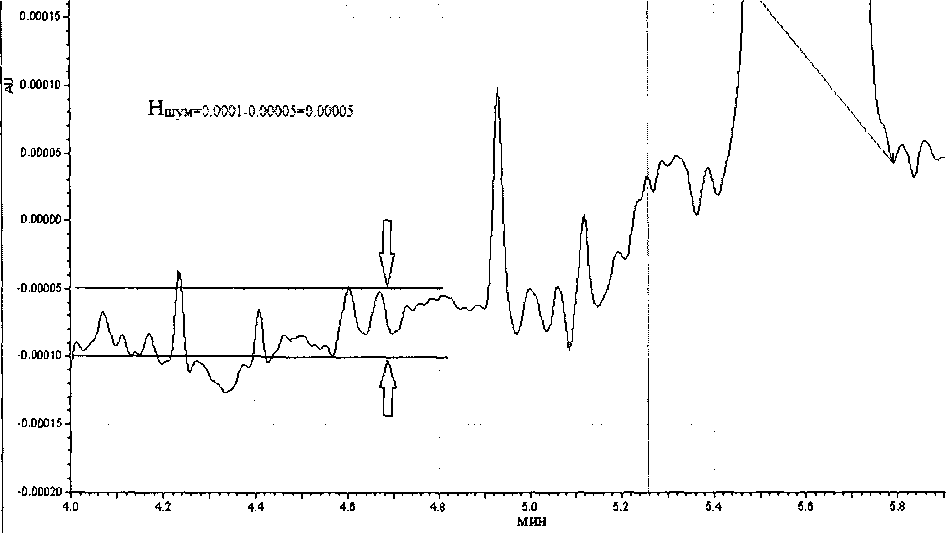

  • - максимальное значение уровня флуктуации шумов нулевого сигнала НщуМ на участке с минимальным количеством выбросов; этот участок должен быть не менее 30 с для хлорид-ионов и не менее 60 с для бензойной кислоты (см. Приложение В).

Примечание: Кратковременные изменения выходного сигнала, имеющие характер одиночных импульсов, при оценке уровня флуктуационных шумов нулевого сигнала не учитывают.

Вычисляют отношение сигнал/шум (Н / Ншум) Для всех электрофореграмм. Для каждого значения массовой концентрации рабочего вещества вычисляют среднее арифметическое двух полученных значений отношения сигнал/шум. Результаты вносят в таблицу 4.

Таблица 4

№ раствора

Высота пика, Hi

Ншум

Концентрация рабочего вещества, (мкг/см3)

Отношение сигнал/шум

Среднее отношение сигнал/шум

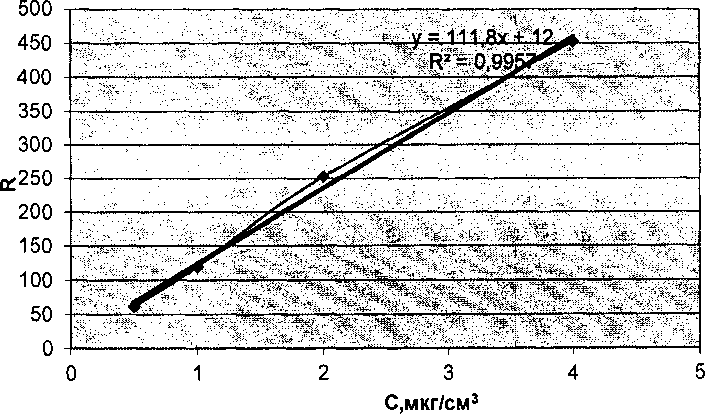

Строят график зависимости среднего отношения сигнал/шум от концентрации ра

бочего вещества, используя данные из таблицы 4, в виде линейной функции

R=a + bC                       (1)

где R - отношение сигнал/шум (Hi / Ншум);

С - массовая концентрация рабочего вещества, мкг/см3;

а, b - параметры линейной функции, и находят угловой коэффициент Ь.

Рассчитывают предел обнаружения рабочего вещества (Смин, мкг/см3) по формуле Ст|„ = ;                                  (2)

  • 7.2.2.4 При получении значений пределов обнаружения:

  • - бензойной кислоты (при положительной полярности высоковольтного блока) при отношении сигнал/шум 3:1, не более 0,5 мкг/см3,

  • - хлорид-ионов (при отрицательной полярности высоковольтного блока) при отношении сигнал/шум 3:1, не более 1,0 мкг/см3,

система капиллярного электрофореза считается прошедшей поверку.

7.2.3 Определение отношения сигнал/шум флуоресцентного детектора с лазерным возбуждением (LIF детектора) проводят с использованием контрольного вещества и при условиях, указанных в таблице 5:

Таблица 5

Рабочее вещество

Флуоресцеин натрия в воде

Капилляр

Кварцевый, непокрытый, внутренний диаметр 75 мкм, общая длина 60 см, эффективная длина 50 см

Оптическая апертура, мкм

100x 800

Длина волны/фильтры, нм

488 - возбуждения, 520 - излучения

Сигнал абсорбции

Прямой(сПгес1:)

Температура, °C

25

Ввод пробы

Давление 35,5 мбар (0,5psi), время 5 с

Напряжение, кВ

30

Ведущий электролит

Буферный раствор по п.А.3.4

Время анализа, мин

Тмиг + 1

Перед проведением испытания, рекомендуется провести автоматическую калибровку LIF детектора в меню конфигурации системы (рис. 3)

Cl Splcm Instrument Configiir«t»n

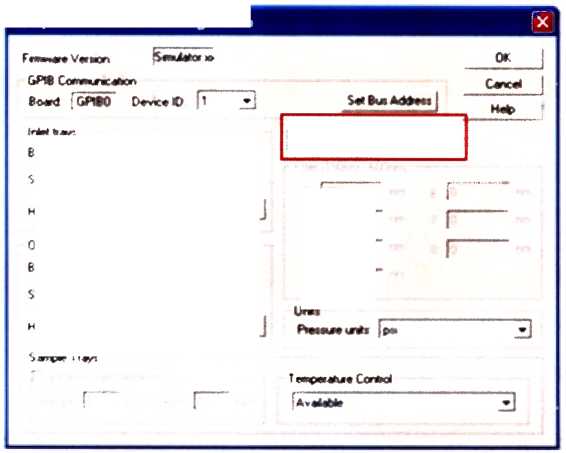

Рис. 3 Красным цветов выделена кнопка калибровки LIF-детектора.

После этого регистрируют электрофореграмму раствора флуоресцеина натрия №3, приготовленного по п.А.5.3 в условиях, указанных в таблице 5.

После регистрации электрофореграммы капилляр промывают по п.Б.З.

Затем переходят к обработке результатов.

В программе 32 Karat есть встроенные метод и алгоритм, которые можно применить для расчета значения s/n.

Полученное значение s/n должно быть не менее 10000:1.

  • 7.2.4 Проверка идентификационных данных программного обеспечения системы капиллярного электрофореза.

  • 7.2.4.1 Наименование программного обеспечения: 32 Karat

Номер версии (идентификационный номер) программного обеспечения: 10.2.

Номер версии ПО определяют следующим образом - в главном окне программы в командной строке выбрать Help. В открывшемся окне щелкнуть мышью по строке About 32Karat Software, в результате откроется окно, в котором приведены идентификационное название ПО и номер версии. Копия экрана с окном приведена на рисунке 4.

32 Kurat Software

File Edit View Tools Help

® | * Чй C! | X | ЙР Я      > S ■ I t

Current location/group is proteins'

Characterize

About 32 Karat Software

32 Karat Software

Version 10.2

Buid 9

Рис.4 Окно с названием и номером версии ПО

  • 7.2.4.2 Проверка контрольной суммы файла CSMain.exe осуществляется по алгоритму MD5.

Для расчета контрольной суммы используется программа HashTab версии 6.0.0 или выше, или аналогичная.

При использовании программы HashTab порядок действий следующий:

в папке, в которой находятся файлы программа 32 Karat, найти файл

CSMain.exe и установить на него курсор;

нажать правую кнопку мыши и выбрать пункт «свойства»;

в открывшемся окне выбрать закладку «File Hashes», в которой выбрать строку MD5;

из указанной строки считать значение хеш-суммы (цифрового идентификатора ПО).

Совпадение идентификационных данных запущенного ПО с данными, приведенными в таблице 6 является положительным результатом проверки идентификационных данных ПО.

Таблица 6 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

32 Karat

32 Karat

Номер версии (идентификационный номер) ПО

10.2

He ниже 10.X

Цифровой идентификатор ПО

le3c9e0fcbfd7a8e254

57d76bad9d094

-

Алгоритм вычисления идентификатора ПО

MD5

MD5

7.3 Определение метрологических характеристик

  • 7.3.1 Определение относительного среднего квадратического отклонения выходных сигналов (по площади пика)

Измерения проводят после выхода прибора на режим. Условия выполнения измерений для фотометрических детекторов должны соответствовать приведенным в п.7.2.2.1-7.2.2.2, для LIF детектора - приведенным в таблице 5.

Регистрируют пять раз электрофореграмму контрольного раствора бензойной кислоты (в случае положительной полярности) или хлорид-ионов (в случае отрицательной полярности) массовой концентрации 4 мкг/см3, раствора флуоресцеина натрия №3, приготовленного по п.А.5.3 в условиях, указанных в таблице 5 - для LIF детектора. На полученных электрофореграммах проверяют правильность автоматической разметки пиков и, если необходимо, корректируют её.

Измеряют значения выходных сигналов Xi (времени миграции или площади пика) и вычисляют среднее арифметическое выходных сигналов (X) и относительное СКО:

где о - относительное среднее квадратическое отклонение выходного сигнала, %;

X - i-oe значение выходного сигнала (времени миграции или площади пика);

X - среднее значение выходного сигнала;

п - число измерений.

  • 7.3.2 Значения относительного среднего квадратического отклонения выходных сигналов по детекторам не должны превышать:

  • - по времени миграции 2 %,

  • - по площади пика 3 %.

  • 7.3.3 Определение допускаемого относительного изменения выходного сигнала по площади пика за 8 часов работы

Условия измерения аналогичны описанным в п.7.2.2.1-7.2.2.2. Проводят операции по 7.3.1. Через 8 часов непрерывной работы повторяют измерения по 7.3.1.

Относительное изменение выходного сигнала за 8 часов непрерывной работы рассчитывают по формуле (4):

IJ, - JI

£ = '  _  '-100                              (4)

X

  • 7.3.4 Значения относительного изменения выходных сигналов не должны превышать 10 %.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Результаты поверки заносят в протокол (Приложение 2).

  • 8.2 Положительные результаты поверки оформляют выдачей свидетельства по форме, установленной приказом Минпромторга РФ № 1815 от 02.07.2015.

  • 8.3 Системы капиллярного электрофореза, не удовлетворяющие требованиям настоящих рекомендаций, к эксплуатации не допускаются. Системы капиллярного электрофореза изымают из обращения. Свидетельство о поверке изымают и выдают извещение о непригодности.

  • 8.4 После ремонта средства измерений подвергают поверке.

  • 8.5 Знак поверки наносится на заднюю панель СИ.

    Е.В. Кулябина

Начальник лаборатории 009 ФГУП «ВНИИМС»

Приложение А

Приготовление контрольных растворов

А1 Для приготовления контрольных растворов используют следующие средства измерений, реактивы и вспомогательные устройства:

Весы лабораторные по ГОСТ OIML R 76-1-2011, класс точности -1 рН-метр

Термостат (водяная баня)

Колбы мерные вместимостью 10, 25, 50,100 по ГОСТ 1770-74

Стакан из термостойкого стекла вместимостью 50 см3 по ГОСТ 25336-82

Автоматические пипеточные дозаторы переменного объема 100-1000 мкл, 1-10 мл Пробирки полипропиленовые с крышкой типа "Эппендорф" объемом 1,5 мл

Вода дистиллированная деионизированная по ГОСТ 6709-72

Гидроксид натрия, х.ч. по ГОСТ 4328-77

Натрий хромовокислый, ч.д.а. по ТУ 6-09-91-84

Цетилтриметиламмоний бромид (ЦТАБ) по ТУ 6-09-13-452

Натрий тетраборнокислый, стандарт-титр по ТУ 6-09-2540-87

Натрия хлорид (NaCl), х.ч по ГОСТ 4233-77

Борная кислота по ГОСТ 9656-75

Флуоресцеин натриевая соль по ТУ 2463-289-00204197-2003

А.2 Приготовление растворов для промывки капилляра

Все растворы готовят с использованием дистиллированной деионизированной воды, ГОСТ 6709-72.

А.2.1 Раствор гидроксида натрия для промывки капилляра

В мерную колбу вместимостью 50 см3 помещают 0,2 г гидроксида натрия доводят до метки дистиллированной водой и тщательно перемешивают. Молярная концентрация раствора 0,1 моль/дм3.

Срок хранения в посуде из полиэтилена 6 месяцев.

А.З Приготовление растворов для проведения испытаний при ПОЛОЖИТЕЛЬНОЙ полярности источника высокого напряжения

А.3.1 Раствор натрия тетраборнокислого, молярная концентрация 0,05 моль/дм3

Раствор готовят из стандарт-титра по прилагаемой к нему инструкции. Раствор хранят в полиэтиленовой посуде в условиях, исключающих поглощение диоксида углерода.

Срок хранения 6 месяцев.

Примечание: Допускается приготовление раствора из 10-ти водного тетрабората натрия NaiB^V 1 ОН^О, навеска которого составляет 0,995 г. Навеску добавляют в мерную колбу 50 мл, растворяют водой и доводят до риски.

А.З.2 Раствор борной кислоты Nel, 100 мМ борной кислоты

В мерную колбу вместимостью 50 см3 помещают 0,309 г борной кислоты, доводят до метки дистиллированной водой и тщательно перемешивают.

Молярная концентрация раствора приблизительно 0,1 моль/дм3.

Срок хранения 1 месяц.

А. 3.3 Раствор борной кислоты №2, 50 мМ борной кислоты

В мерную колбу вместимостью 50 см3 добавляют 25 см3 раствора борной кислоты №1 (п.А.3.2), доводят до метки дистиллированной водой и тщательно перемешивают.

Молярная концентрация раствора приблизительно 0,05 моль/дм3.

Срок хранения 1 месяц.

А. 3.4 Боратный буферный раствор, pH 8,5

В чистый сухой стакан вместимостью 50 см3 добавляют 3 см3 раствора натрия тетраборнокислого, приготовленного по п.А.3.1 и 19 см3 раствора борной кислоты №2, приготовленного по п.А.3.3,тщательно перемешивают. Измеряют значение pH раствора.

Буферный раствор используется для проведения поверки при положительной полярности источника высокого напряжения.

Срок хранения 1 месяц.

А. 3.5 Приготовление запасного раствора бензойной кислоты №1 (массовая концентрация 1000 мкг/см3)

Навеску бензойной кислоты массой 100 мг растворяют в дистиллированной воде при нагревании на водяной бане, переносят в мерную колбу вместимостью 100 смохлаждают до комнатной температуры, доводят до метки дистиллированной водой и тщательно перемешивают.

Срок хранения раствора в холодильнике 1 месяц.

Примечание: Допускается приготовление раствора № 1 из бензоата натрия, навеска которого составляет 118 мг. При его использовании нагревание для полного растворения, как правило, не требуется.

А. 3.6 Приготовление запасного раствора бензойной кислоты №2 (массовая концентрация 100 мкг/см3) В мерную колбу вместимостью 50 см3 помещают добавляют 5 см3 запасного раствора №1 (п.А.3.4), доводят до метки дистиллированной водой и тщательно перемешивают.

Срок хранения раствора в холодильнике 1 месяц.

А. 3.7 Приготовление поверочного раствора бензойной кислоты №3 (массовая концентрация 4 мкг/см3) В мерную колбу вместимостью 25 см3 добавляют 1 см3 запасного раствора №2 (п.А.3.5), доводят до метки дистиллированной водой и тщательно перемешивают.

Растворы используют в день приготовления.

А. 3.8 Приготовление поверочных растворов бензойной кислоты №№ 4-6

В чистые сухие пробирки типа «Эппендорф» помещают объемы растворов, ука

занные в таблице А. 1 и перемешивают.

Растворы используют в день приготовления.

Таблица А.1 - Приготовление контрольных растворов бензойной кислоты

Раствор бензойной кислоты

Массовая концентрация, мкг/см3

Исходные растворы

Объем исходных растворов, мм3

Раствор 4

2,0

Раствор 3

400

Дистиллированная вода

400

Раствор 5

1,0

Раствор 3

200

Дистиллированная вода

600

Раствор 6

0,5

Раствор 3

100

Дистиллированная вода

700

А.4 Приготовление растворов для проведения поверки при ОТРИЦАТЕЛЬНОЙ полярности источника высокого напряжения

А.4.1 Раствор хромовокислого натрия, молярная концентрация 0,1 молъ/дм3

В мерную колбу вместимостью 10 см3 помещают навеску 0,162 г хромовокислого натрия, растворяют в 5 - 6 см3 дистиллированной воды, затем доводят до метки дистиллированной водой.

Срок хранения раствора в плотно закрытом полиэтиленовом сосуде не ограничен.

А. 4.2 Раствор цетилтриметиламмония бромида (ЦТАБ), молярная концентрация 0,01 молъ/дм3

В мерную колбу вместимостью 100 см3 помещают 0,364 г ЦТАБ, добавляют примерно 50 см3 дистиллированной воды, выдерживают на водяной бане при 40°С до полного растворения, доводят до метки дистиллированной водой и перемешивают.

Срок хранения раствора в пластиковой посуде в условиях, исключающих поглощение углекислого газа из воздуха, в холодильнике - 6 месяцев.

При последующем использовании нужно прогреть раствор перед применением, чтобы растворить образующиеся кристаллы.

А. 4.3 Хроматный буферный раствор

В мерную колбу вместимостью 25 см3 помещают 1,25 см3 раствора хромовокислого натрия, приготовленного по п.А.4.1, 250 мкл раствора ЦТАБ, приготовленного по п.А.4.2, и доводят до метки дистиллированной водой. Тщательно перемешивают и центрифугируют 10 минут. Сразу после смешения раствор фильтруют через мембранный фильтр, используя медицинский шприц, в пластиковую посуду с закрывающейся крышкой. Приготовленный раствор содержит 5 ммоль/дм3 хромовокислого натрия и 0,1 ммоль/дм3 ЦТАБ.

Буферный раствор используется для проведения поверки при отрицательной полярности источника высокого напряжения.

Срок хранения 1 день.

А. 4.4 Приготовление запасного раствора хлорид-ионов №1 (массовая концентрация 100 мкг/см3)

В мерную колбу вместимостью 50 см3 добавляют 5,0 см3 ГСО состава раствора хлорид-ионов, доводят до метки дистиллированной водой и перемешивают.

Срок хранения раствора в холодильнике 1 месяц.

Примечание: Допускается приготовление раствора № 1 из хлорида натрия (NaCl), навеска которого составляет 165 мг в мерной колбе вместимостью 1000 см3

А. 4.5 Приготовление поверочного раствора хлорид-ионов №2 (массовая концентрация 4 мкг/см3) В мерную колбу вместимостью 25 см3 помещают добавляют 1 см3 запасного раствора №1 (п.А.4.4), доводят до метки дистиллированной водой и тщательно перемешивают.

Растворы используют в день приготовления.

А. 4.6 Приготовление поверочных растворов хлорид-ионов №№3-5

В чистые сухие пробирки типа «Эппендорф» помещают объемы растворов, указанные в таблице А.2 и перемешивают.

Растворы используют в день приготовления.

Таблица А.2 - Приготовление контрольных растворов хлорид - ионов

Раствор хлорид-ионов

Массовая концентрация, мкг/см3

Исходные растворы

Объем   исходных

растворов, мм3

Раствор 3

2,0

Раствор 2

400

Дистиллированная вода

400

Раствор 4

1,0

Раствор 2

200

Дистиллированная вода

600

Раствор 5

0,5

Раствор 2

100

Дистиллированная вода

700

А.5 Приготовление растворов для проведения испытаний по определению отношения сигнал/шум флуоресцентного детектора с лазерным возбуждением (LIF детектора).

А.5.1 Приготовление запасного раствора флуоресцеина натрия №1 (массовая концентрация 0,36 мг/см3)

Навеску флуоресцеина натрия массой 36 мг растворяют в дистиллированной воде, переносят в мерную колбу вместимостью 100 см3, доводят до метки дистиллированной водой и тщательно перемешивают.

Срок хранения раствора в темной посуде и холодильнике 1 месяц.

А. 5.2 Приготовление запасного раствора флуоресцеина натрия №2 (массовая концентрация 0,0036 мг/см3)

В мерную колбу вместимостью 100 см3 помещают добавляют 1 см3 запасного раствора №1 (п.А.5.1), доводят до метки дистиллированной водой и тщательно перемешивают.

Срок хранения раствора в темной посуде и холодильнике 1 месяц.

А. 5.3 Приготовление контрольного раствора флуоресцеина натрия №>3 (массовая концентрация 3,610'1 г/см3) В мерную колбу вместимостью 100 см3 добавляют 10 смзапасного раствора №2 (п.А.5.2), доводят до метки дистиллированной водой и тщательно перемешивают.

Раствор используют в день приготовления.

Приложение Б

Подготовка капилляра

Б.1 Подготовка нового капилляра к работе (рис. Б 1.1 и Б 1.2)

Initial Condbons | Д PDA Detector Initial Condbons У Т™ Program |

Time (min)

Event

Value

Duration

Inlet vial

Outlet vial

Summary

Comments

1

Rnse ■ Pressure

200 psi

1 00 mm

BIA1

B0A1

forward

Rnse with Regenerator/Condboner 01N NaOH

2

ООО

Separate ■ Pressure

1 0 per

3 00 mn

BIA1

B0A1

forward

Piessure Capilary Condtomg with Regenerator

3

300

Rnse • Pressure

20 0 psi

2 00 mm

BIA1

B0A1

forward

Rnse with Regenerator/Condtioner

4

500

Separate ■ Voltage

100KV

10 00 mm

BlrFI

B0 Fl

017 Mm ramp, normal polarity

Voiage Capiary СопсЙюптд with Regenerator

5

1500

Rnse ■ Pressure

20 0 psi

1 00 mm

BI.D1

B0 D1

forward

Rnse with Separation Butter

6

1600

Rnse Pressure

1.0 psi

3 00 mm

Bl DI

B0 DI

forward

Pressuer Conditioning with Separation Butter

7

1900

Rmse Pressure

20 0 psi

2 00 mri

BID1

B0 DI

forward

Rnse with Separation Buffer

8

2100

Separate - Voiage

250KV

1000 mm

BIE1

80 81

017 Mn ramp, normal polarity

Voiage Condbonng with Separation Biber      i

9

3100

Stop data

10

3100

Wart

0.00 mn

BIF6

B0:F6

Water dp step n Home position

71   |31 об..........Тпб

Рис. Б. 1.1 Рекомендуемый метод подготовки нового капилляра к работе при положительной полярности в программе 32 Karat

Initial Conditions | A PDA Detector Initial Conditions Q Time Program

Tine (min)

Event

Value

Duration

Inlet vial

Outlet vial

Summary

Comments

1

Rinse • Piessue

20 0 psi

1 00 mm

BIA1

B0.A1

forward

Rnse v«th Regenerator/Comitioner 0 1N NaOH

2

000

Separate Pressure

10 psi

3,00 mm

BIA1

B0.A1

forward

Pressure Capiary Condtronmg with Regenerator

3

3 00      Rnse • Pressure

20 0p®

2 00 mm

Bl. Al

B0A1

forward

Rnse with R egenerator /Condtoner

4

500

Separate Voltage

100KV

10 00 mm

Bl F1

B0F1

0 17 Mn ramp, normal polarity

Votage Capiary Condemning vath Regenerator

5

1500

Rnse Pressure

200 psi

1 00 mm

Bl DI

B0 DI

forward

Rrue with Separation Butter

6

1600

Rinse ■ Pressure

1 Opsi

3 00 mm

BID1

B0 DI

forward

Ptessuei Condbonng with Separation Buffer

7

1900

Rnse ■ Pressure

20 0 psi

2 00 mm

Bl D1

B0 DI

forward

Rnse with Separation Butter

В

21 00

Separate ■ Voltage

25 0KV

10 00 mm

Bl El

B0B1

017 Mn lamp, leverse polarity

Vol age Condtonmg with Separation Butter

9

31 00

Stop data

10

31 00

Wai

0 00 mm

BIF6

B0F6

Water dhp step m Home position

11

3100

End

Рис. Б.1.2 Рекомендуемый метод подготовки нового капилляра к работе при отри нательной полярности в программе 32 Karat

Новый капилляр последовательно промывают:

  • • 1 минута раствором гидроксида натрия по п.А.2.1 при 20 psi;

  • • 3 минуты раствором гидроксида натрия по п.А.2.1 при 1 psi;

  • • 2 минуты раствором гидроксида натрия по п.А.2.1 при 20 psi;

•10 минут раствором гидроксида натрия по п.А.2.1 выдержать напряжение 10 кВ;

  • • 1 минута буферным раствором по п.А.3.4 или А.4.3 при 20 psi;

  • • 3 минуты буферным раствором по п.А.3.4 или А.4.3 при 1 psi;

  • • 2 минуты буферным раствором по п.А.3.4 или А.4.3 при 20 psi;

•10 минут буферным раствором по п.А.3.4 или А.4.3 выдержать напряжение 25 кВ(положительная полярность для боратного буфера и отрицательная полярность для хроматного буфера);

Рекомендовано использовать два разных картриджа для положительной и отрицательной полярности.

Б.2 Промывка капилляра, ранее использованного в работе (Рис. Б.2)

Intel Condbons A PDA Detector Intel Conditions Q Time Progam |

Time

(mn)

Event

Value

Duration

Inlet vial

Outlet vial

Summaiy

Comments

1

0.00

Separate Pressure

20 0 psi

4 00 mm

BIA1

B0A1

forward

Piessue Capiary Condbonng vath Regenerator 0.1N NaOH

2

400

Rnse Pressure

20 0 psi

600 mn

BIDI

B0 DI

forward

Rnse with Borate Separation Buffer

3

1000

Separate Voiage

250KV

1000 mn

BI:E1

B0 Bl

017 Mn lamp, normal polarty

Voltage Condbonng with Borate Separation В citer

4

2000

Stop data

5

20.00

Wai

^0 00 mn

BI:F6

B0F6

Water dp step n Home position

6

20.00 End

...... ...... i

Рис. Б.2 Рекомендуемый метод промывки капилляра, ранее использованного в работе в программе 32 Karat

Все операции промывки проводят при 1,38 бар (20 psi) при температуре 25°С.

Если использовали буферные растворы без модифицирующих добавок, то капилляр промывают по следующей схеме:

  • • 4 минуты 0,1 н раствором гидроксида натрия (по п. А.2.1)

  • • 6 минут буферным раствором по п.А.3.4 или А.4.3 в зависимости от полярности используемого источника напряжения.

  • • Для установления равновесия на внутренней поверхности капилляра выдержать напряжение 25 кВ между буферными растворами в течение 10 минут (положительная полярность для боратного буфера и отрицательная полярность для хроматного буфера);

Б.З Промывка капилляра между измерениями и по окончании поверки

Промывка капилляра между измерениями зависит от полярности буферного раствора.

При положительной полярности непосредственно перед измерением капилляр промывают боратным буферным раствором в течение 2 минут.

При отрицательной полярности непосредственно перед измерением капилляр промывают 1 минуту 0,1Н раствором гидроксида натрия, затем хроматным буферным раствором в течение 2 минут.

Все операции промывки проводят при 1,38 бар (20 psi) при температуре 25°С.

По окончании поверки, для хранения капилляр промывают по схеме:

  • • 2 минуты раствором гидроксида натрия по п. А.2.1 при 50 psi;

  • • 5 минут дистиллированной водой при 100 psi;

  • • 10 минут продувка воздухом(пустые виалы) при 100 psi.

    Обработка данных

    Приложение В

В. 1.1 Принцип нахождения уровня флуктуационных шумов нулевого сигнала показан на рис.В. 1.

В. 1.2 Для нахождения уровня флуктуационных шумов нулевого сигнала выбирают участок электрофореграммы требуемой ширины (п.4.1.5.5) и определяют уровень флуктуационных шумов на этом участке.

Рис.В. 1 Пример оценки высоты пика и уровня флуктуации шума Hj - высота пика, отсчитываемая от линии нулевого сигнала; Ншум - уровень флуктуационных шумов нулевого сигнала.

Распечатывают листинг электрофореграммы, выбрав масштаб по оси Y таким образом, чтобы вертикальный размер распечатки визуально не превышал ширину шумовой дорожки более чем в 5-7 раз. При распечатке электрофореграмм поверочных растворов не обращают внимания на то, что пик рабочего вещества при этом «срезается». Рекомендуется при распечатке вывести координатную сетку.

В. 1.3 На рис.В.2 приведен пример нахождения уровня флуктуационных шумов нулевого сигнала.

Рис. В.2 Пример нахождения уровня флуктуационных шумов нулевого сигнала.

В. 1.4 После того, как таблица 4 (п.4.1.5.5) заполнена, строят график зависимости отношения сигнал/шум от концентрации контрольного раствора, используя соответствующие программные продукты (Excel). Рекомендуется использовать диаграмму типа «Точечная», на которую помещают линейную линию тренда и включают опцию «Показывать уравнение на диаграмме» (рис.В.З). Опция «Пересечение кривой с осью Y в точке О» должна быть отключена! Численные данные (например) приведены ниже:

С, мкг/см3

R-Н/Ншум

0,5

61,5

1,0

120

2,0

252,5

4,0

452,5

Рис. В.З Пример построения графика с использованием Excel

В. 1.5 Угловой коэффициент b используют для расчета предела обнаружения по формуле (2) из п.4.1.5.5. В нашем случае Смин=3/111,8= 0,027 мкг/см3

ПРИЛОЖЕНИЕ Г

ПРОТОКОЛ ПОВЕРКИ

Системы капиллярного электрофореза Р/АСЕ™ MDQ plus___________________

Зав. номер _________________________________________________________________

Дата выпуска________________________________________________________

Дата поверки _________________________________________________________

Условия поверки:

температура окружающего воздуха_____________________________________°C

относительная влажность_____________________________________________%

РЕЗУЛЬТАТЫ ПОВЕРКИ

  • 1. Результаты внешнего осмотра

  • 2. Результаты опробования

  • 3. Результаты определения относительного среднего квадратического отклонения вы

ходного сигнала (по площади пика):

Значение относительного среднего квадратического отклонения выходного сигнала (по площади пика), полученное при поверке, %

Предел допускаемых значений относительного среднего квадратического отклонения выходного сигнала (по площади пика), %

  • 4. Заключение

Поверитель________________

19

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
