Методика поверки «ГСИ. Гониофотометр GO-2000» (МП 049.М4-18)

а по производству

НИИОФИ»

/Р.А. Родин «29» июня 2018 г.

Государственная система обеспечения единства измерений

Главней метролог

ФГУП НИИОФИ»

С.Н. Негода <29 » июня 2018

Москва

2018 г

Настоящая методика распространяется на Гониофотометр GO-2000 зав. № Pl 84675СО1371119 (далее по тексту - гониофотометр), предназначенный для измерения фотометрических характеристик (силы света, светового потока, освещенности) светодиодных светильников, источников света и другого светотехнического оборудования (далее по тексту - источники света) и устанавливает операции при проведении их первичной и периодической поверок.

Интервал между поверками 1 год.

• 2.1 При проведении первичной и периодической поверок должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Наименование операций при проведении первичной и периодической поверок

2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

• 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

• 3.1 При проведении первичной и периодических поверок должны быть

применены средства, указанные в таблице 2. Таблица 2 - Средства поверки

• 3.2 Средства поверки, указанные в таблице 2, должны быть поверены и аттестованы в установленном порядке. На калибровочную лампу мод.28У/10А/500с<1 должен быть сертификат калибровки. Допускается также применение других средств, не приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик поверяемого гониофотометра с требуемой точностью.

К проведению поверки допускают лиц, изучивших настоящую методику' поверки и руководство по эксплуатации гониофотометра, имеющих квалификационную группу не ниже III в соответствии с правилами по охране труда при эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н и прошедшие полный инструктаж по технике безопасности, прошедших обучение на право проведения поверки по требуемому виду измерений.

• 5.1  Гониофотометр должен устанавливаться в закрытых взрыво- и пожаробезопасных лабораторных помещениях, оборудованных вытяжной вентиляцией. При проведении поверки следует соблюдать требования, установленные ГОСТ Р 12.1.031-2010, ГОСТ 12.1.040-83, правилами по охране труда при эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

• 5.2  Все устройства, входящие в состав гониофотометра и находящиеся под напряжением в процессе работы, должны быть заземлены.

• 5.3 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

• 5.4 Сначала включайте источник питания контроллера гониофотометра, а затем источник питания самого гониофотометра.

• 6.1 При проведении поверки должны быть соблюдены следующие условия:

  • -  температура окружающей среды, ^сС............................ от * 18 до +28

  • -  относительная влажность воздуха, %........... от 45 до 65

  атмосферное давление, кПа.................................... от 84 до 107

• 6.2 В помещении, где проводится поверка, должны отсутствовать факторы появления пыли, интенсивных воздушных потоков, вибрации и паров, вызывающих коррозию.

• 6.3 Гониофотометр не должен подвергаться прямому воздействию солнечных лучей. При проведении поверки прибор должен устанавливаться в специальной темной комнате (комната, в которой единственным источником света является эталонный источник света, с помощью которого поверяется гониофотометр).

• 6.4 Рядом с гониофотометром не должно быть источников тепла, таких как газовая горелка, электронагреватель, печь и т.п. Допускаемый перепад температуры в течение поверки - не более 2 °C.

7.1. Перед началом работы с гониофотометром необходимо внимательно изучить

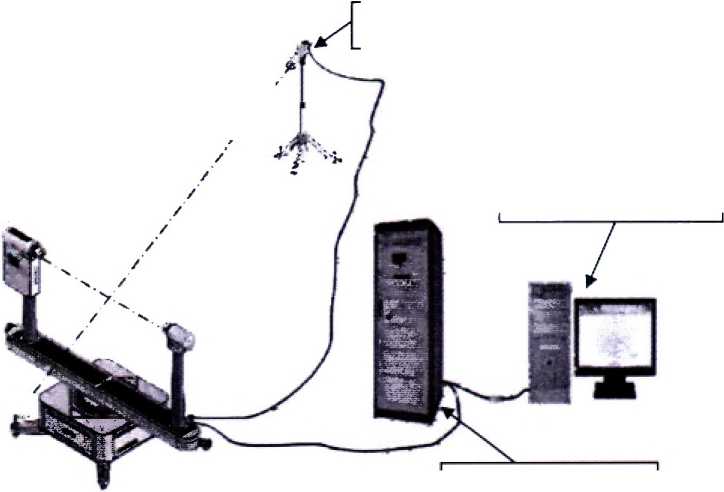

руководство по эксплуатации, а также ознакомиться с правилами подключения гониофотометра (см. рисунок 1).

Персональный компьютер

Фотометр

Г ониофотометр

Стойка питания

Рисунок 1

• 7.2 Проверить наличие средств поверки по таблице 2, укомплектованность средств, указанных в таблице, документацией (руководства по эксплуатации, паспорта, сертификаты калибровки или свидетельства о поверке) и необходимыми элементами соединений.

• 7.3 Включить питание устройств, входящих в состав гониофотометра: приборной стойки, моторизованного гониометра GO-2000 (далее гониометр), контроллера СТ400, цифрового многофункционального измерителя мощности PF 310, блока питания переменного тока DPS 1060 и персонального компьютера. Подключить фотометрическую головку ID-1 000 из состава гониофотометра к сети электропитания.

• 7.4  Запустить программу GOSoft, дважды нажав на ярлык GOSoft,



расположенный на рабочем столе ПК          В появившемся окне программы (см.

рисунок 2) выбрать соответствующий тип гониофотометра (GO-2000) в разделе «Goniophotometer Туре» (Тип гониофотометра) в меню «Operation» (Управление).

Рисунок 2

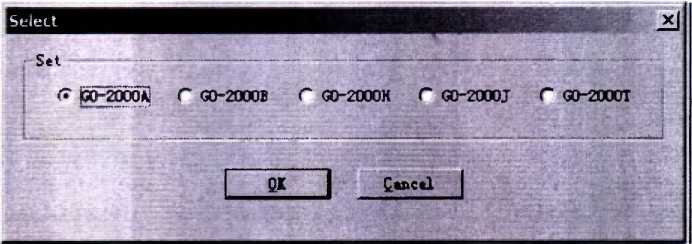

После выбора соответствующего типа системы появится диалоговое окно для выбора типа гониометра в соответствии с реальной конфигурацией. Необходимо выбрать конфигурацию «GO-2000A» (см. рисунок 3)

Рисунок 3

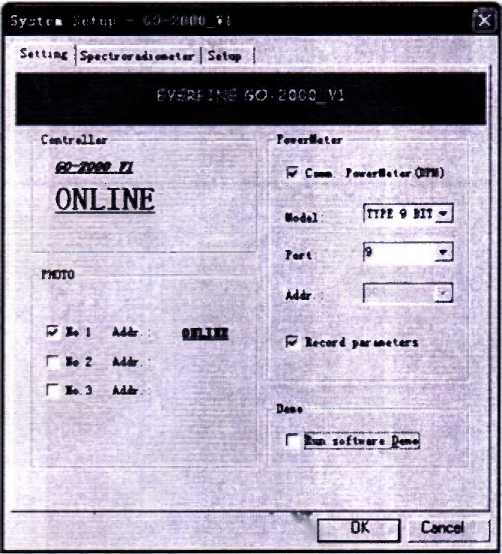

7.5 Настроить параметры передачи данных. Для этого в главном окне программы GOSoft выберите опцию «System Setup» (Настройка системы) в меню «Operation» (Управление). На экране появится диалоговое окно настройки системы. Если передача данных между гониометром и компьютером осуществляется нормально, в столбце «Controller» (Контроллер) будет отображаться надпись «ONLINE» (есть подключение к сети) (см. рисунок 4).

Рисунок 4

• 8 Проведение поверки

• 8.1.1 При внешнем осмотре должно быть установлено:

• - наличие маркировки, подтверждающей тип и заводской номер гониофтометра;

• -  соответствие комплектности гониофотометра требованиям нормативнотехнической документации (руководству по эксплуатации и описанию типа);

• - отсутствие на наружных поверхностях всех составных частей гониофотометра повреждений, влияющих на их работоспособность;

• - перемещение осей гониометра из состава гониофотометра в надлежащем направлении;

• - наличие сертификата калибровки на калибровочную лампу мод.28У/10А/500с<1 из состава гониофотометра.

• 8.1.3 Гониофотометр считается прошедшим операцию поверки, если выполняются все вышеуказанные требования.

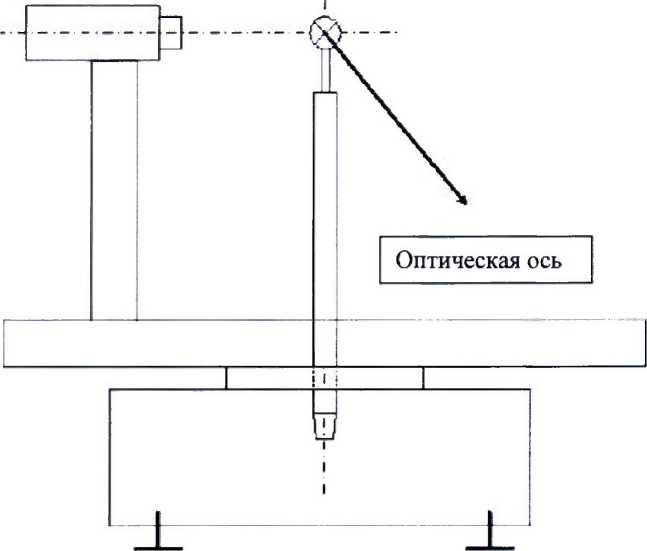

• 8.2.1 Установите калибровочную лампу из состава гониофотометра таким образом, чтобы её фотометрический центр точно совпадал с центром вращения гониометра, а оптическая ось лампы совпадала с оптической осью детектора (фотометрическая головка ID-1000 из состава гониофотометра) (см. рисунок 5)

I

Рисунок 5

Включить калибровочную лампу, включить источник питания фотометрической головки ID-1000. Дождаться стабилизации характеристик лампы, о чем будет свидетельствовать стабильность сигнала фотометрической головки.

8.2.2 Провести измерение освещенности. Для этого в главном окне программы GOSoft необходимо выбрать опцию «Test» (Испытание) в меню «Operation» (Управление). Появится диалоговое окно «Test Information» (Информация об испытании) (см. рисунок 6)

Рисунок 6

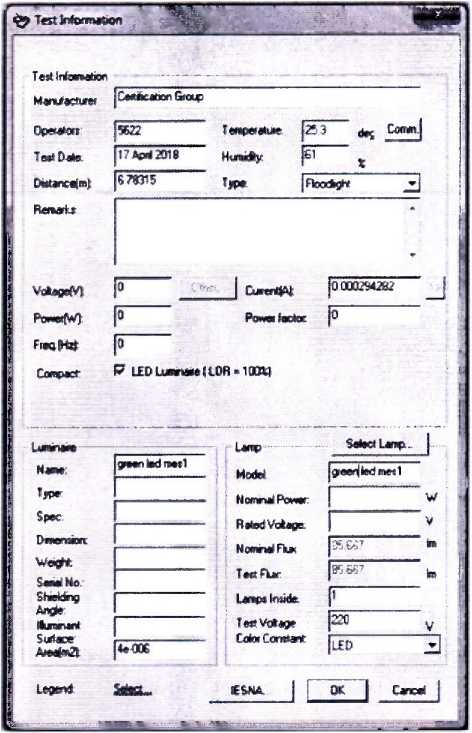

В появившееся диалоговое окно необходимо ввести расстояние от центра вращения гониометра до приемной плоскости детектора (фотометрическая головка ID-1000 из состава гониофотометра), измеренное с помощью рулетки. Выберите тип лампы «Floodlight» и заполните графы с характеристиками лампы: «Voltage» (Напряжение) и «Current(A)» (Ток). Данные характеристики указаны в сертификате калибровки на лампу. Нажмите «ОК» в диалоговом окне «Test Information» (Информация об испытании). Появится диалоговое окно «TEST» (Испытание) (см. рисунок 7)

TEST

*                       -1-5

9 EVIHRHf G0-200N_V1TCW4 .

*               Low

b4ct T«*t Тя**

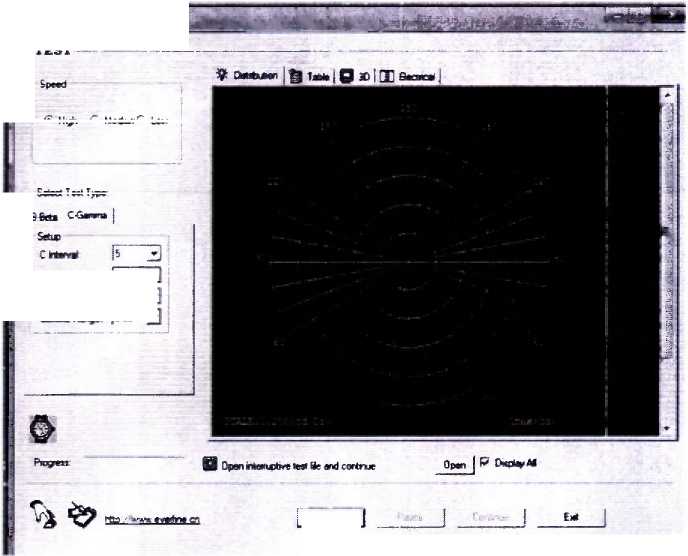

Рисунок 7

Задайте параметры испытания: «Speed» (Скорость) - «High» (Высокая); «Test Туре» (Тип испытания) «G-Gamma» и «С Interval» (Шаг по оси С) 5°, «С Range» (Диапазон углов поворота) от 0 до 180°.

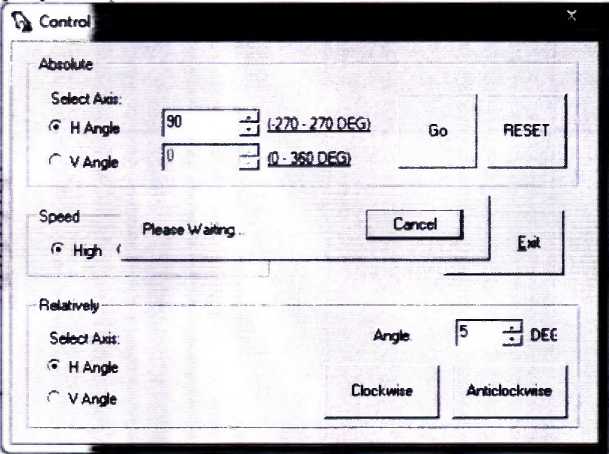

• 8.2.3 Нажмите на значок “ , откроется диалоговое окно установки источника света. Откорректируйте положение ротативной или стабилизирующей установки гониофотометра (см. рисунок 8)



Рисунок 8

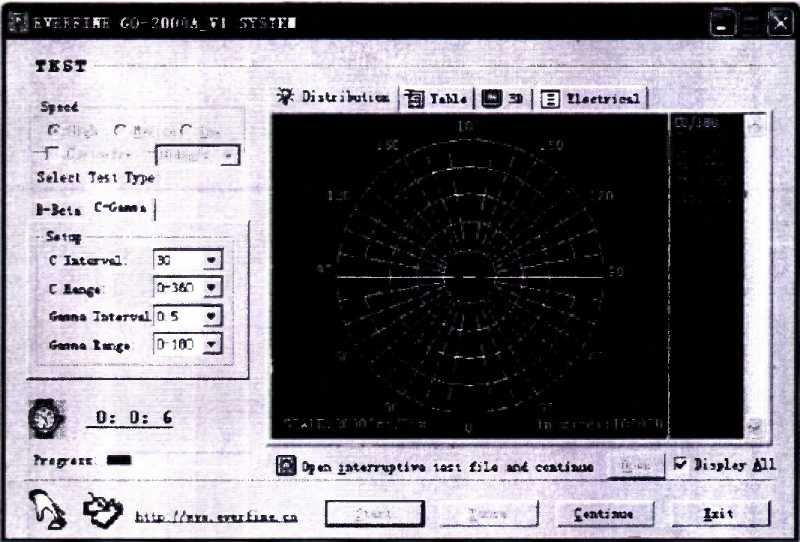

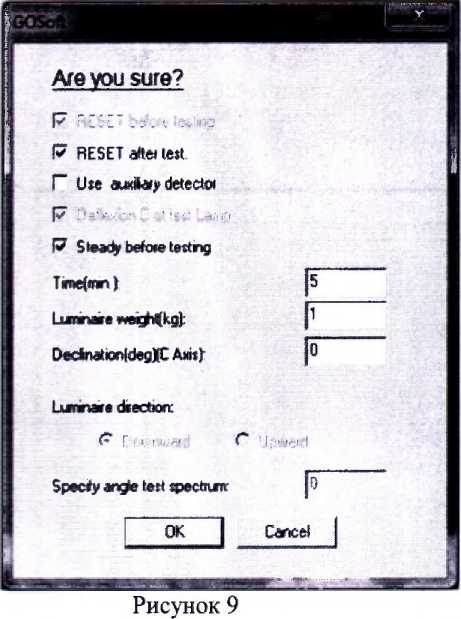

Нажмите на кнопку «Go». На экране появится окно проверки настроек перед испытаниями (см. рисунок 9). Установить все характеристики как показано на рисунке и нажать кнопку «ОК».

Нажмите на кнопку «Start» (Пуск) в диалоговом окне «TEST» (Испытание). Появится диалоговое окно «Wait Steady» (Идет стабилизация) (см. рисунок 10)

Wart Steady

■7.5ЕХ

и. и

Steady 5 y.

₽ SwAI

C-м*

юх„ »o. о <о t oo s oo ь mbj • • о < & i oo j «$ )

₽эм«г|т

Э.0¥—

Г ArxJPowy

—— Pewer(W)

• — VeltwOO

• — Cisxxent (kJ

- Fewer Feet© --- В tin)

Рисунок 10

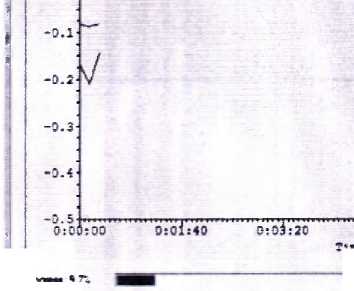

В нем будут показаны значения мощности, напряжения и освещенности и соответствующие кривые их изменения с течением времени. По истечении времени стабилизации или непосредственного нажатия кнопки «Test» (Испытание) система откроет меню испытания. Появится диалоговое окно «Distribution» (Распределение) (см. рисунок 11)

Рисунок 1 1

Вращающаяся платформа гониометра остановится, когда завершится испытание в плоскости, и автоматически будут сохранены результаты испытания. Программное обеспечение подаст звуковой сигнал при завершении испытания. В то же время GOSoft будет обрабатывать результаты тестирования в соответствии с конкретным типом источника света и экспортировать соответствующие данные для построения пространственного распределения силы света.

8.2.4 Рассчитать эквивалентное расстояние от центра вращения гониометра до детектора по формуле (1):

где 1о - сила света калибровочной лампы, кд (из сертификата калибровки на лампу)

Е - освещенность, лк. полученная в п.8.2.3 (рисунок 10)

8.2.5 Гониофотометр считается прошедшим операцию поверки, если расчетное расстояние d (м) отличается от измеренного с помощью рулетки не более чем на 2 %.

Проверить соответствие идентификационных данных программного обеспечения сведениям, приведенным в описании типа на гониофотометр.

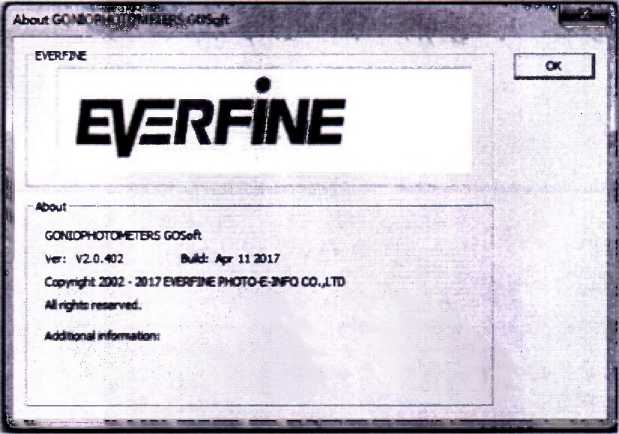

• 8.3.1 Для просмотра идентификационных данных программного обеспечения гониофотометра необходимо в главном окне программы GOSoft зайти во вкладку «Help» и затем нажать на раздел «About GOSoft». После этого в главном окне программы отобразится наименование и номер версии программного обеспечения (см. рисунок 12).



Рисунок 12

8.3.2 Гониофотометр признается прошедшим операцию поверки, если идентификационные данные программного обеспечения соответствуют значениям, приведенным в таблице 3.

Таблица 3

• 8.4 Определение метрологических характеристик

• 8.4.1.1 Выполнить трехкратные прямые измерения освещенности, силы света полупроводниковых излучателей из состава Вторичного эталона единиц силы света и освещенности непрерывного излучения согласно п.п. 8.2.1 - 8.2.3 и технической документации на излучатели, устанавливая поочередно излучатели вместо калибровочной лампы. Измерения проводятся после 15 минутного прогрева полупроводникового излучателя.

• 8.4.1.2     Выполнить трехкратные прямые измерения светового потока полупроводникового излучателя из состава Вторичного эталона единицы светового потока непрерывного излучения. Измерения проводятся после 15 минутного прогрева полупроводникового излучателя.

• 8.4.1.3 За результат измерения силы света/освещенности/светового потока принимают среднее арифметическое результатов наблюдений отдельно для каждого источника света, рассчитанное по формуле (2):

(2)

где 7_V, - сила света [кд] или освещенность [лк] или световой поток [лм], измеренные на поверяемом гониофотометре;

i - номер наблюдения;

к — номер источника света.

• 8.4.1.4     Проверка диапазона измерений силы света до 150000 кд проводится следующим образом. Источник излучения ЭТО-2 из состава вторичного эталона единиц силы света и освещенности непрерывного излучения (далее ЭТО-2) устанавливается на штативе вблизи фотометрической головки. Расстояние от выходного окна ЭТО-2 до входной диафрагмы фотометра определяется с помощью рулетки. Производятся трехкратные прямые измерения освещенности создаваемой ЭТО-2 при помощи фотометра из состава гониофотометра. Обработка результатов проводится аналогично п.8.4.1.3. Таким образом, результирующий диапазон измерения силы света составит:

Л = Е_ср ■ d²                                      (3)

где Е_ср - среднее значение освещенности по результатам трех наблюдений, лк;

d - расстояние от пересечения осей вращения гониофотометра до фотометрической головки, м.

• 8.4.1.5     Световой поток на гониофотометре определяется косвенным методом по формуле (4):

^фр = /₀³⁶⁰ -С^{80sin в ded}$

где 0 - угол поворота гониофотометра в вертикальной плоскости (соответствует углу поворота С-координаты гониофотометра);

<р - угол поворота гониофотометра в горизонтальной плоскости (соответствует углу поворота у-координаты гониофотометра).

• 8.4.1.6     Гониофотометр считается прошедшим операцию поверки, если диапазон измерений силы света составляет ст 5 до 150000 кд, диапазон измерения освещенности составляет от 0.1 до 35000,0 лк, а диапазон измерения светового потока составляет от 1 до 250000 лм.

• 8.4.2 Расчет относительной погрешности измерения силы света, освещенности и светового потока.

  • 8.4.2.1 Вычислить относительную погрешность измерения освещенности, силы света (в диапазоне от 1 до 500 кд) и светового потока (в диапазоне от 8 до 2300 лм), вносимую комплексом %, с помощью формул (4) - (6):

«Еп_Р = р-^1 ■ ЮО %

Sjnp = 1^1 • 100 %

I 13

«Фпр = |^| • ЮО %

где Еэ, 1_Э, Фэ - освещенность (лк), сила света (кд) и световой поток (лм) эталонных источников света (осветителя и излучателей) (из паспорта на вторичный эталон или сертификата калибровки);

Ek, Ik, Фк - освещенность (лк), сила света (кд) и световой поток (лм) эталонных источников света (осветителя и излучателей) измеренные на гониофотометре.

• 8.4.2.2  Гониофотометр считается прошедшим операцию поверки, если относительная погрешность измерения силы света (в диапазоне от 5 до 500 кд), освещенности и светового потока (в диапазоне от 8 до 2300 лм) не превышает ±7 % для каждого из трех измерений.

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 9.1 Результаты измерений заносятся в протокол (приложение А).

  • 9.2 Гониофотометр, прошедший поверку с положительным результатом, признаётся годным и допускается к применению. На него выдаётся свидетельство о поверке установленной формы и наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», и гониофотометр допускают к эксплуатации.

  • 9.3 Гониофотометр, прошедший поверку с отрицательным результатом, признаётся непригодным, не допускается к применению. Свидетельство о предыдущей поверке и (или) оттиск поверительного клейма аннулируют и выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015.

И.о. начальника лаборатории подразделения М-4

ФГУП «ВНИИОФИ»

Инженер 2 категории подразделения М-4

ФГУП «ВНИИОФИ»

ПРИЛОЖЕНИЕ А (Обязательное)

К Методике поверки «Гониофотометр GO-2000»

ПРОТОКОЛ

первичной / периодической поверки

от «_______»____________201__года

Средство измерений: Гониофотометр GQ-2000     _______________

Наименование СИ, тип (если в состав СИ входит несколько автономных блоков

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав. № Р184675СО1371119 №/№___________________________________

Заводские номера блоков

Принадлежа щее______________т_________________ __________________

Наименование юридического лица, ИЯП

Поверено в соответствии с методикой поверки МП 049.М4-18 «ГСИ. Гониофотометр GO-2QOO. Методика поверки; утвержденной ФГУП «ВНИИОФИ» 29 июня 2018 г.____

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов __________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

• - температура окружающего воздуха, °C            от +18 до +28

• - относительная влажность воздуха. %, не более от 45 до 65

• - атмосферное давление, кПа                       от 84 до 107

Результаты процедуры внешнего осмотра.

Результаты процедуры опробования.

Результаты процедуры проверки программного обеспечения. Получены результаты поверки метрологических характеристик:

Рекомендации______________________________

Средство измерений признать пригодным (или непригодным) .для применения

Исполнители:______________________________

_________________________________________подписи, ФИО, должность

15
