ИЗМЕРИТЕЛЬ КСВН ПАНОРАМНЫЙ РК2-47

МЕТОДИКА ПОВЕРКИ

1. 400.136

ванную нагрузку. Вращая второй регулировочный винт, добейтесь минимального разбаланса (более 35 дБ) вдиапазо-не'рабочих частот. Если чувствительности индикатора недостаточно для измерения малого разбаланса, допускается увеличить уровень падающей мощности.

  • 2.7. ТЕХНИЧЕСКОЕ ОБСЛУЖИЗАНИЕ

  • (1) D измерителе КСВН панорамном РК2-47 применены следующие элементы, имеющие технический ресурс менее чем 5000 ч:

электронно-лучевая трубка 16Л О4В-1000 ч; диоды 2А104АР, 2А201А, 14401В, 2А104А-1250 ч; резистор СП 5-2-2000 ч;

резистор ПТП-2000 ч.

  • (2) По истечении 1000 ч проверьте прибор для установления годности (методика изложена в разд. 2.8). При несоответствии параметров нормам замените соответствующие элементы. После замены проверьте параметры в соответствии с разд. 2.8. При необходимости произведите настройку после замены по методике, изложенной в пп. 2.6.1-2.6.10.

    • 2.8. УКАЗАНИЯ ПО ПОВЕРКЕ

Настоящие методические указания, составленные в соответствии с требованиями ГОСТ 16423—78 "Измерители КСВН панорамные. Типы и основные параметры. Технические требования. Методы испытаний", устанавливают методы и средства проверки измерителей -КСВН панорамных РК2-47, находящихся в эксплуатации, на хранении и выпускаемых из ремонта.

Поверку технического состояния и работоспособности приборов проводите один раз в год в объеме и по методике, изложенной в данном разделе.

  • 2.8.1. Операции поверки

При проведении поверки должны выполняться операции, указанные в табл. 5.

Таблица 5

Наименование операции

Номер пункта проверки

Проверка комплектности прибора Определение диапазона рабочих частот Определение неравномерности уровня калибровки в диапазоне рабочих частот

Определение погрешности и пределов измерения КСВН в диапазоне рабочих частот

Определение погрешности и пределов измерения ослабления в диапазоне рабочих частот

2.8.4, А

2.8.4, В,

2.8.4, В,

2.8.4, В,

2.8.4, В,

(1)

(2)

(3)

(4)

  • 2.8.2. Средства поверки

При проведении поверки должны применяться средства поверки, указанные в табл. 6.

Таблица 6

Наименование

Характеристика

Примечание

Нагрузка коаксиальная

2.240.044-02

Нагрузка коаксиальная

2.240.044-03

Нагрузка коаксиальная Э9-13/3

Нагрузка коаксиальная Э9-13/5

Нагрузка коаксиальная Э9-14/3

7/3 мм; Kct U = 1,4

7/3 мм; Кст g = 2,0

16/7 мм; Кст у = 1,4

16/7 мм; Кст и = 2,0

16/4,6 мм; Кст и =

= 1,4

Аттестовать с точностью ±2 % Аттестовать с точностью ±2 % Аттестовать с точностью ±2 % Аттестовать с точностью i2 % Аттестовать с точностью ±2 %

зименрвание

Характеристика

Продолжение табл. 6

Примечание

Опробование должно быть прекращено в случае получения отрицательных результатов, приборы в этом случае направьте в ремонт.

<зка коаксиальная

74

повтор коаксиаль-|>иксиро ванный

ноатор коаксиальный ированный Д2-39 ноатор коаксиальный тированный Д2-36

16/4,6 мм! ^ст U = 2,0

5 дБ

30 дБ

10 дБ

Аттестовать с с точностью ±2 %

Аттестовать последовательно соединенные с точностью ±0,5 дБ

Аттестовать с точностью ±0,2 дБ

римечания: 1. Вместо указанных в таблице образцовых и вспомогательных средств поверки разрешается применить аналогичные, обеспечивающие измерения соответствующих параметров с требуемой точностью.

2. Образцовые (вспомогательные) средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

  • 2.8.3. Условия поверки и подготовка к ней

При проведении операций поверки соблюдайте следу-ie условия:

гмпература окружающей среды (293±5) К (20±5) °C; тносительная влажность воздуха (65±15) %/ гмосферное давление (100±4) кПа (750±30) мм рт. ст.; апряжение сети (220±4,4) В, частота (50±0,5) Гц.

Перед проведением операций поверки выполните сле-щие подготовительные работы:

  • - промойте контакты СВЧ разъемов этиловым спиртом;

  • - разместите ГКЧ и индикатор на рабочем месте, обеспе-удобство работы. Ставить индикатор на ГКЧ не реко-дуется;

  • - соедините проводом клеммы заземления, расположен-на задних панелях ГКЧ и индикатора, с шиной заземле-

  • 2.8.4. Проведение операций поверки

А. Внешний осмотр

1ри внешнем осмотре проверьте:

  • - комплектность прибора в соответствии с данными, веденными в табл. 1;

  • - отсутствие механических повреждений;

  • - наличие и прочность крепления органов управления эммутации, четкость фиксации их положений, плавность щенйя ручек органов настройки, наличие предохраните-

  • - чистоту гнезд, разъемов и клемм;

  • - состояние покрытий и четкость маркировок.

Б. Опробование

При опробовании прибора включите ГКЧ и индикатор к ги, выполните операции по подготовке прибора к работе гласно методике, приведенной в пп. 2.4.1, А, Б (до вклю-1ИЯ) .

Включите тумблеры "СЕТЬ" ГКЧ и индикатора, при этом лжны загореться лампочки "СЕТЬ". После прогрева прибо-в течение 15 мин выполните операции по подготовке ибора к работе согласно методике, приведенной в пп.

4.1, А, Б.

В. Определение метрологических параметров

  • (1) Определите диапазон рабочих частот прибора совместно с определением погрешности измерения КСВН и погрешности измерения ослабления.

  • (2) Определите неравномерность уровня калибровки совместно с определением погрешности измерения КСВН и погрешности измерения ослабления.

  • (3) Определите погрешность и пределы измерения КСВН по следующей методике:

  • — проводите проверку для каждого сечения тракта;

  • — соберите схему, приведенную на рис. 2;

  • — используйте образцовые нагрузки 2.240.044-02 (Кст.и = Ь4) и 2.240.044-03 (Кст g = 2,0) при определении погрешности измерения КСВН в тракте сечением 7/3 мм (мостовой рефлектометр 5.174.006, нагрузка коаксиальная 2.240.044-01).

Используйте образцовые нагрузки 39-13/3 (Кстд = 1,4) и Э9-13/5 (Кст у = 2,0) при определении погрешности измерения КСВН в тракте сечением 16/7 мм (рефлектометр мостовой 5.174.006-01, нагрузка коаксиальная 2.240.045-09).

Используйте образцовые нагрузки 39-14/3 (Kctjj = 1,5) и 39-14/4 (Кст<д = 2,0) при определении погрешности измерения КСВН в тракте сечением 16/4,6 мм (рефлектометр мостовой 5.174.006-02, нагрузка коаксиальная 2.240.045-08).

Образцовые нагрузки должны быть аттестованы на частотах измерения;

  • — подготовьте прибор к измерению КСВН согласно методике, изложенной в п. 2.4.1, А;

  • — измерьте КСВН образцовых нагрузок с Кст g = 1,4 (1,5) и Кстд = 2,0 на трех частотах каждого поддиапазона, включая крайние частоты поддиапазонов;

  • — вычислите погрешность измерения Кст g в процентах по формуле

Кст. 1)0 “ Кст. U

5kct.U=--Ю0,        (14)

кст.и0

где Кст> д^ — значение Кст д образцовой нагрузки на частоте измерения, указанное в аттестате нагрузки;

Кст. U ~ измеренное значение КСТе д .

Погрешность измерения КСВН не должна превышать ±5 Кст д. Проверку прекратить в случае получения отрицательных результатов, -а прибор направьте в ремонт.

  • (4) Определите погрешность и пределы измерения ослабления по следующей методике:

  • — проводите проверку в тракте сечением 16/7 мм;

  • — соберите схему, приведенную на рис. 4;

  • — используйте в качестве образцовых мер ослабления аттенюатор Д2-36 (10 дБ) и последовательно соединенные аттенюаторы Д2-34 (5дБ) и Д2-39 (30дБ). Образцовые меры ослабления должны быть аттестованы на частотах измерения;

  • — подготовьте прибор к измерению ослабления согласно методике, изложенной в п. 2.4.1, Б;

  • — измерьте ослабление образцовых мер на трех частотах каждого поддиапазона, включая крайние частоты поддиапазонов;

  • — вичиспите погрешность измерения ослабления в децибелах по формуле

5A=Aj-A2,                  (15)

где Ах — измеренное значение ослабления, дБ;

сиальнан; 9 — кабели соединительные ВЧ; 10 —рефлектометр мостовой; 11 — предохранитель ВП1-1-ЗА; 12 — предохранитель ВП1-1-1 А; 13 — предохранитель ВП1-1-2А; 14 — муфта короткозамкнутая; 15 — аттенюатор-переход; 16 —тройник; 17 —фильтр ВЧ

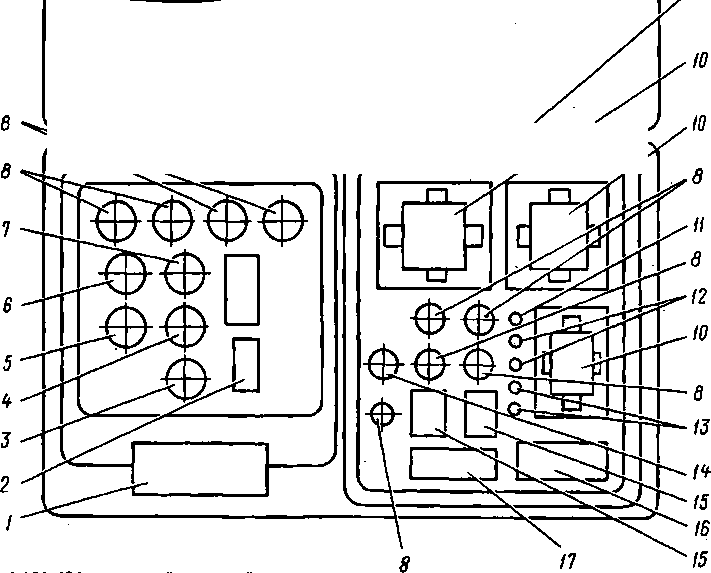

Рис. 16. Вид ящика 4.161.424 с открытой крышкой:

1 — головка детекторная, кабель ремонтный, кабель; 2 — тройник СР-50-95Ф; 3 — переход коаксиальный Э2-111/3; 4 — короткозамы-катель; 5 — переход коаксиальный Э2-22; 6 — переход коаксиальный 32-21; 7 — переход коаксиальный 32-111/4; 8 — нагрузка коак-

-    ■     1 — I            •          ----1

-

----------------/----------

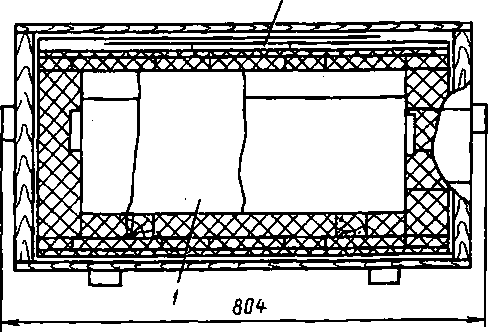

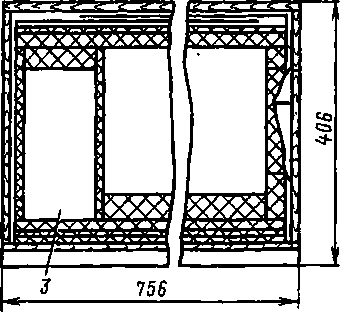

Рис. 17. Схема транспортной упаковки.ГКЧ:

1 — генератор качающейся частоты; 2 — товаросопроводительная и эксплуатационная документация; 3 — комплект ЗИП

Аг — аттестованное значение ослабления на частоте измерения, дБ.

Погрешность измерения ослабления не должна превышать ± (0,3 Ах + 0,05 Ах).

Прекратите проверку в случае получения отрицательных результатов, а прибор направьте в ремонт.

  • 2.8.5. Оформление результатов поверки

Результаты поверки занесите в соответствующий раздел формуляра прибора. Опломбируйте прибор.

ЗАПРЕЩАЕТСЯ применение приборов, не прошедших поверку.

При этом в обязательном порядке погасите клейма и выдайте извещение о непригодности приборов к применению с записью в нем параметров, по которым они не соответствуют техническим условиям.

  • 2.9. ХРАНЕНИЕ

Измеритель КСВН панорамный РК2-47 следует хранить 8 следующих условиях:

температура окружающей среды от 278 до ЗОЗК (от 5 до 30 °C);

относительная влажность до 80 % при температуре 298К (25 °C);

26
