ГОССТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

РОССИЙСКИЙ ЦЕНТР ИСПЫТАНИЙ И СЕРТИФИКАЦИИ РОСТЕСТ-МОСКВА

УТВЕРЖДАЮ

Зам.генерального директора

Ростест-Москва

RXTIHICKEII

Ц£Н1Р11СПМТАЮШ

IIСЕНИФИК

(ЙКТЕП'-ШОЖ

Z2

Ю.С.Мартынов

ТЕПЛОВЫЧИСЛИТЕЛИ MULTICAL Ш

МЕТОДИКА ПОВЕРКИ

МП РТ - 324 - 96 д/ЯЙ-Зб

ФГУ "Пензенский центр

стандартизации, метрологии и сертификации

нтд

г. Москва

1996г.

Настоящая методика поверки (МП) распространяется на тепловычислит MULTICAL Ш ( в дальнейшем-тепловычислители ) фирмы KAMSTRUP А/S. Даь состоящие из собственно вычислителя и двух термопреобразователей сопротивле (ТС) Pt500. и устанавливает методику и средства их периодической поверки.

Рекомендуемый межповерочный интервал:

  • - для тепловычислителя не более 4 лет;

  • - для термопреобразователей сопротивления не более 2 лет.

    НАИМЕНОЕ ТЕХНИЧЕС ХАРАКТЕР!

    ДУ мм

    1. Расхо;

    -наимен

    -перехо/

    - НОМИНс

    -наибол!

    2. Колич! на один

    3. Напря

    4. Длите.

    5. Макси\

    6. Макси допусти!' теплоно(

    7. Потер: номинал (МПа)

    8. Присо трубопрс

    9. Монта

    10. Масс

    - резьбо!

    - фланц<

    1.Операции поверки.

    Тепловычислитель MULTICAL Ш поверяется поэлементно. Перечень операци поверки представлен в таблице I.

    Таблица

    № п/п

    Операции поверки

    № пункта

    поверка вычислителя

    поверка комплекта ТС

    1

    Внешний осмотр

    6.1.1.

    Н 6.2.1.

    2

    Опробование

    6.1.2.

    -

    л

    11роверка сопротивления изоляции ТС

    -

    Н 6.2.2.

    4

    Определение класса допуска ТС

    -

    6.2.3.2.

    5

    Определение основной относительной погрешности

    6.1.3.

    6.2.3.3.

    6

    Проверка работоспособности каналов дополнительных водосчетчиков

    6.1.4,

    (при наличии модуля дополнительных счетчиков)

    др, е

2. Средства поверки.

При проведении поверки должны использоваться следующие э талоны и оборудование.

  • 2.1. При поверке вычислителя:

  • - частотомер электронносчетный типа 43-38,

  • - генератор импульсов типа Г5-82,

  • - многозначная мера сопротивления типа Р3026/2, 2 шт.

  • 2.2. При поверке комплекта термопреобразователей;

  • - термометр сопротивления платиновый образцовый типа ПТС -10.2 разряда, ТУ -175 - 79.

  • - компаратор напряжения типа Р3003, кл. 0.0005 ТУ 3.458.100

  • - мера сопротивления 10 Ом , типа Р321, кл. 0.01 ТУ 25-04-338-78.

  • - мера сопротивления 1000 Ом , типа Р331, кл. 0.01 ТУ 25-04-338-78.

  • - термостат нулевой типа TH - 12, градиент температур не более 0.03 °С/м

  • - термостат масляный типа ТН-ЗМ, рабочий диапазон от 90 до 300 °C, градиент те пературы не более 0.04 °C /м, или термостат паровой ТП-5, ТП-1М.

  • - мегаомметр М4100/1, ТУ25-04-2131-78, номинальное напряжение 100В, класс то нести 1.0

Примечания: 1. Допускается замена указанных средств измерения на другие, имеющ! метрологические характеристики не хуже указанных .

2.Все средства поверки должны быть поверены государственной метрол гической службой и иметь действующие свидетельства о поверке или оттиски повер тельных клейм.

3. Требования безопасности.

При проведении поверки должны соблюдаться требования, определяемые правилами безопасности труда, действующими в поверочной лаборатории.

4. У слов н я проведения поверки.

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C               20 ± 5:

  • - относительная влажность воздуха , при 20 0 С, %       65 + 15;

  • - атмосферное давление, мм.рт.ст.                      760 ± 30:

  • - напряжение сети электропитания при f = 50 Гц. В от 198 до 253

5. Подготовка к поверке.

11еред началом проведения поверки необходимо:

  • - проверить действительность свидетельств и клейм на средства поверки:

  • - проконтролировать и записать в протокол условия проведения поверки:

  • - убедиться, что комплектность тепловычислителя соответствует требованиям эксплуа-тационн о й доку м ентации;

  • - снять с вычислители! крышку и отсоединить термопреобразователи;

  • - произвести идентификацию модели вычислителя по программному и конфигурационному кодам, нанесенным на лицевой панели вычислителя:

Программный код (Prog:) А-ВВ-ССС

  • - позиция Л - место установки водосчетчика на трубопроводе ( 1 - на подающем. 2 - на обратном );

  • - позиция В - единица измерения энергии ( 2 - ГДж, 3 - кВтч, 4 - Мвтч );

  • - позиция ССС - цена импульса, коэффициент деления входного предсчетчика ;

Цена импульса (или обратная ей величина) и указание места установки водосчетчика также нанесены на лицевой панели.

Конфигурационный код (Con:) DD-E-FF-GG

  • - нули в двух последних позициях (FF=00, GG=00) означают, что модуль дополнительных счетчиков отсутствует. При наличии модуля дополнительных счетчиков числа or 01 до 07 в этих позициях (FF для входа “a’’, GG для входа “Ъ”) означают, что счетчики предназначены для счета импульсов от водосчетчиков, и определяют цену одного импульса и коэффициент деления входного предсчетчика (таблица 6).

По программному коду (позиция ССС) определить по таблице 2 коэффициент деления входного предсчетчика (коэффициент “s”).

Значения коэффицента деления входного предсчетчика (S) для разных модификаций вычслителя Ml LTIKAL Ш

Таблица 2

код. ССС

S

С

л/имп

имп/л

000

10

1

1

001

4

2,5

0,4

002

1

10

0.1

003

1

25

0.04

004

10

10

0,1

005

10

25

0,04

006

1

100

0.01

007

1

250

0,004

008

1

1000

0.001

108

1403

0.007128

140.3

Продолжение таблицы 2.

109

957

0.010449

. 95,7

НО

646

0.015479

64.6

111

404

0,024752

40,4

ш

502

0.01992

50.2

1 в

2350

0,042553

23.5

114

712

0,14044

7.12

115

757

0,01321

75.7

116

3000

0.00333

300

1 17

269

0,037174

26,9

118

665

0.015037

66,5

1 19

1000

0,01

100,0

120

1000

0.1

10.0

121

294

0,034013

29,4

12°

1668

0,005995

166.8

123

864

0.11574

86.4

124

522

0,019157

52.2

125

607

0,016475

- 60,7

126

420

0,023809

42.0

127

2982

0,033534

29,82

128

2424

0.041254

24,24

129

1854

0.053937

18.54

130

770

0.12987

7.7

131

700

0.14285

7.0

132

365

0.027322

36,54

вз

604

0,016537

60,4

134

1230

0,008126

123,05

135

1600

0,0625

16,0

136

500

0,02

50

137

2500

0,04

25

139

256

0.03906

25,6

140

1280

0.078125

12.8

141

1140

0,087719

11.4

142

400

0,25

4

143

320

0,3125

3,2

144

1280

0,78125

1.28

145

640

1,5625

0,64

146

128

7.8125

0,28

147

1000

1

1

148

400

2.5

0,4

149

1000

10

0.1

150

2000

50

0.02

151

5000

0.02

50

152

1 194

0.083752

1 1,94

153

1014

0.098619

10.14

  • 6. Проведение поверки.

6Л Проведение поверки вычислителя.

6.1.1. Внешний осмотр.

При внешнем осмотре вычислителя должно быть установлено:

-соотвегстие маркировки и внешнего вида требованиям эксплуатационной документации:

-отсутствие механических повреждений, влияющих на его работоспособность;

-отсутствие дефектов, препятствующих чтению надписей, маркировки и отсчету.

6.1 ^.Опробование.

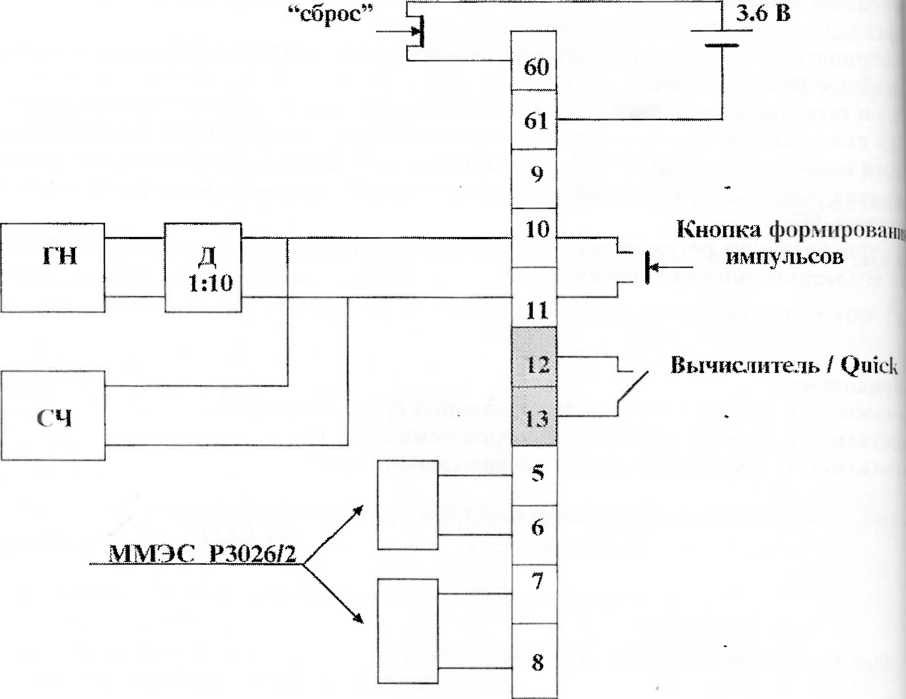

Для опробования и определения погрешности вычислителя собрать схему согласно приложению I, подключая к колодкам и контактам снятой крышки вычислителя эталонные средства измерения, кнопки и тумблеры.Допускается использовать одну подготовленную таким образом крышку для поверки группы вычислителей, а также использовать специально оборудованную крышку.

Установить на подготовленную крышку поверяемый вычислитель (переднюю часть со снятой крышкой) так, чтобы на индикаторе появились показания.

Переключатель режима поставить в положение "Вычислитель”, на магазинах сопротивлений установить сопротивления, соответствующие значениям температур при разности температур At=150 °C. Подать на клеммы 10-11 ( клеммы входа импульсов от основного водосчетчика) количество импульсов, не меньшее чем коэффициент деления входит о предсчетчика “s’\ Импульсы подавать от генератора или кнопкой вручную в зависимости от необходимого количества. По индикатору поверяемого вычислителя убедиться в изменении показаний тепловой энергии (количества теплоты).

6.1.3.Определение основной относительной погрешности вычислителя по каналу количества теплоты

Погрешность вычислителя определяют сравнением расчетного и экспериментального значений поверочного числа- Quick- числа.

Для определения экспериментального значения Quick-числа переключатель режима установить в гюложние "Quick". На магазинах сопротивлений устанавливать сопротивления, соответствующие значениям температур, указанных в таблице 4 (или 5). Подать от генератора ( при s=l можно пользоваться кнопкой) не менее чем 10*s импульсов. (Значениеs -из таблицы 2).Количество импульсов определить по частотомеру. Частота импульсов для ССС>100 не выше 50 Гц, для ССС<100 не выше 9 Гц: амплитуда не более 5 В.

По вычислителю определить Quick- число и занести в протокол. Сброс показаний Quick- числа осуществляется нажатием на кнопку “сброс”.

Расчетное Quick- число определяется по формуле:

Quick„0M= Е(МДж>ргдж/1000,

где : ргдж - коэффициент из таблицы 3, выбираемый в сооветствии со значением кода -ССС-,

E(MXU)=s*N*C* A !>kst/1000,

С- цена импульса, л/имп,

N- целая часть числа n/s, где п- число импульсов, поданных на вход,

А г- установленная разность температур, °C.

kst=(hf0p-h40;l)*p/ A t -тепловой коэффициент (коэффициент Штюка)* hropJkoji - энтальпии воды в прямом и обратном трубопроводах, кДж/кг, р- плотность воды в месте установки водосчетчика ( на прямом или обратном трубопроводе), кг/м3.

Коэффициент Штюка может быть взят из специальных таблиц, например, из таблиц МИ 2164, или вычислен с использованием таблиц стандартных справочных данных о свойствах воды.

Таблица 3

ССС-код

О(ГДж)

ООО, 001, 002, 108, 109, 110,111,112, 115, 116, 117, 118,119, 121,122, 123,124,125, 126, 132, 133, 134, 136,139

2388900

8600000

003

955200

3440000

004, 006. 113, 114. 120, 127, 128, 129, 130, 131,

135. 137.140, 141, 142, 143,151, 152, 153

238890

860000

005, 007

95520

344000

008, 144, 145, 146, 147, 148, 149. 150

23889

860000

В таблицах 4 и 5. где указаны рекомендуемые пары значений температур, даны примеры для некоторых моделей вычислителя.

____ _________Таблица. 4.

Для маркировки ССС < 100

Г41 разно сть

гсмпе ратур °C

Значение температур оС

Значение сопротивлений. Ом

Расчетные значения Quick,,ом - числа на 10 импуль-1 сов счетчика воды при

ССС = 002

(10 л/имп)

ССС = ООО (1 л/имп)

прям ой

воды и

обра зной воды

12

прямой

обрати ой

при установке на трубопроводе подающем

при установке на трубопроводе обратном

при установке его на трубопроводе подающем

при установке его на трубопроводе обратном

3

43

40

583.49

577.70

2966

2970

э97

297

40

80

40

654.46

577.70

38843

39667

3884

3967

L l?0

160

10

805.22

519.51

137122

151117

13712

Таблица 5.

Для маркировки ССО 100

At.

”С

Значение тем перату Р

°C

Значение сопротивлений,

Ом

Количество подаваемых импульсов

Расчетные значения

QuickwoM-числа.

при установке

пря

мой

вод

Ы tl

обра

гной

вод ы 12

прямой

обрати ой

ССС

= 119:

100 и мп/л

ССС

= 136,

50

и мп/

л

ССС = 137;

25 ими/ л

ССС = 120;

10 и мп/ л

на подающем трубопроводе

на обритом трубопроводе

3

43

40

583.49

577.70

10000

5000

2500

1000

2966

2970

40

80

40

654.46

577.70

10000

5000

2500

1000

38843

39667

150

160

10

805.22

519.51

10000

5000

2500

1000

137122

I5H17

Погрешность поверяемого вычислителя определяют по формуле:

Quicks

5 =±( ........— - 1)И00%.

QiiickjjoM

На каждой поверяемой точке поизводят не менее 3-х измерений.

Основная относительная погрешность вычислителя не должна превышать % в диапазоне разности температур (3 < At < 20) °C. и ±0.5 % при At > 20 °C.

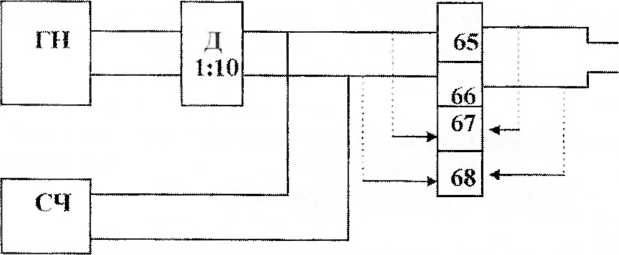

6.1 А Проверка работоспособности дополнительных каналов водосчетчиков. Переключатель режима установить в положние "Вычислитель1'. Зафиксировать по ■идею вычислителя текущее значение объема для счетчиков “а” и/или “Ь’\ дать на вход поверяемого дополнительного счетчика число импульсов не менее si согласно таблице 6., используя кнопку или генератор. Частота подачи импульсов входа “а’' не более 0.5 Гц, для входа “Ь" не более 3 Гц.

Таблица 6.

код FF и/или GG

S1

цена импульса, л/имп

01

1

100

02

2

50

03

4

25

04

10

10

05

20

5

06

40

2.5

07

100

1.0

рашение AV, м3, показания поверяемого счетчика должно быть равно :

C«sl*N, где С- цена импульса в м3/имп, a N- целая часть числа n/sl, где п- число поданных импульсов,

  • 6.2. Проведение поверки комплекта термопреобразователей.

6.2.1. Внешний осмотр.

1ри внешнем осмотре визуально выявляются внешние неисправности и дефекты ТС. вернется маркировка.

1роверяется внешний вид, защитная арматура, соединительные провода. 11ровода жны быть одинаковой длины (±20 мм) у обоих ТС.

Поверхность защитной арматуры ТС комплекта не должна быть загрязнена.

6.2.2. Проверка электрического сопротивления изоляции ТС.

1 [роверка электрического сопротивления изоляции между чувствительным элементе и защитной арматурой должна производиться при температуре (25 ± 5)" С и осительной влажности воздуха от 45 до 80% мегаомметром с рабочим напряжением В.

11золяция считается удовлетворительной, если сопротивление изоляции составляет юнее 100 Мом.

  • 6.2.3. Определение метрологических характеристик.

6.2.3 Л .Экспериментальное исследование ТС.

Петрологические характеристики - класс допуска ТС и погрешность комплекта -еделяются по результатам измерения сопротивлений ТС при температурах 0 !’С и °C.

ротивления ТС при температурах вблизи 0 °C и 100 °C определять в соответствии с эмендациями ГОСТ 8.461.

мометры комплекта погружать в ванну нулевого и масляного термостатов на глу-s не менее 0.9 L, где L - длина металлической гильзы ТС, или использовать стеклян-пробирки длиной 3L или более. Ток в цепи поверяемыхТС не должен

Л

превышать 0.5мА.

Определение сопротивлений ТС и образцового термометра производить после их держки в течении времени, достаточного для установления устойчивых показами! не менее Ю минут.

При измерении сопротивлений ТС произвести не менее трех отсчетов при прямом i ратном направлениях токов в обеих цепях.

6.2.3.2. Определение класса допуска ТС.

Рассчитать среднее значение измеренных сопротивлений Rt поверяемых ТС и оС нового термометра ПТС-10:

К = Rk (t) * Ut / Uk

где Rk (t) - сопротивление катушки ( 10 Ом или 1000 Ом ) при температуре поверю Ut и Uk - средние значения измеренных напряжений на термометре и катушке соот ственно:

По сопротивлению ПТС-10 определить температуры поверки t пов ( в соответств паспортом и свидетельством о поверке ПТС-10 ).

Определить отклонения DT (1,2) температур поверки отточных значений 0° С и 10( DTj = t пов!

Г)Т2 = t Пов2 ~ ЮО.О

Определить сопротивления поверяемых ТС при 0 °C и 100° С:

Ro = Rl()- Ki* Dti

Rim» = Rtinn- K2 * Ot2

где К] = 1.95, a K2 = 1.90;

НАИМЕНС ТЕХНИЧЕ ХАРА'.. ТЕ

ДУ мм

1. Расх< Тнаиме

  • - перех1

  • - НОМ И!

-наибо

Для каждого ТС определить отклонение сопротивления при 0 °C от номинального чения:

DRn ( 1,2) = R()(l,2)- 500.0

Рассчитать для каждого ТС относительное сопротивление Wumji

Wiw>( 1,2 ) = R 100 (1,2)/Ro ( 1,2)

Определить класс допуска каждого ТС.ТС комплекта должны соответствовать кл; точности не хуже “В” по ГОСТ Р 50353 - 92.

  • 2. Коли на оди!

  • 3. Нап{

  • 4. Дли-

  • 5. Макс

  • 6. Маю допуст теплоь

  • 7. Поп номин (МПа)

  • 8. При трубог

6.2.3.3. Определение погрешности комплекта.

Для каждого из ТС комплекта рассчитать отклонение от НСХ при 0°С и 100 °C d to (1,2)= {Ro (1,2)-500 }/Кл d t!()o (1,2)= {Rjoo (1.2) - 692,5 } / K2

Рассчитать погрешность Dt комплекта по формуле:

Dt = (d t0 1 - d to 2) Т (d two 1 - d to 1)* h /100 - (d t100 2- d to 2)* t2 /100
  • 9. Мое

  • 10. Мг

- резь'

Тфла>

для пар температур : ti = 33 0C , t2 = 30 0 C ti = 70°C , t2 = 50 0 C t3= 160 °C ,t2 = 10 °C

( dt = 3 °C )

( dt = 20 °C ) (dt = 150 l)C)

и сравнить с допускаемыми погрешностями.

Модуль относительной погрешности комплекта не должен превышать значений считанных по формуле:

5% = (Dt/dt)*100% =( 5 / dt + 0,4)%

Для расчетных пар температур пределы допускаемой погрешности комплекта составляют:

8=2.1 %

8=0.52 %

8=0.43 %

AF

11=43 °C. t2 =40 °C 11=80 °C, t2=40 °C Г=160°С, t2=10°C

9

■^Оформление результатов поверки.

Результаты поверки комплекта ТС заносятся в протокол по форме приложения 2.

При положительных результатах поверки комплекта ТС оформляется свидетельство о поверке комплекта ТС установленной формы.

При отрицательном результате поверки комплект бракуется и оформляется извещение о непригодности комплекта.

Результаты поверки вычислителя заносятся в протокол по форме Приложения 3.

При положительных результатах поверки вычислителя оформляется свидетельство о поверке вычислителя MULTICAL III установленной формы. На обратной стороне свидетельства указывается серийный номер комплекта ТС и номер свидетельства о поверке комплекта ТС.

При отрицательном результате поверки вычислитель бракуется и оформляется извещение о его непригодности к применению.

Приложения:

Приложение 1. Схема подключения эталонных средств измерения.

Приложение 2. Форма протокола поверки комплекта ТС.

Приложение 3. Форма протокола поверки вычислителя.

Начальник лаборатории 442

Ростест-Москва

В.А. Медведев

10

Прш1ожен1н Схема

подключения эталонных СИ и других вспомогательных устройств к колодкам и копни там крышки вычислителя MULTICAL Ш при поверке.

  • - контакты на плате.

  • - колодка.

При наличии модуля дополнительных счетчиков

Кнопка формирования импульсов

ГН - генератор сигналов

СЧ - счетчик импульсов Д - делитель 1:10 из ко+мплекта генератора

Медные провода, присоединяющие меры Р3026/2, должны иметь сечение не менее 0.25 мм2 при длине не более 1м и быть одинаковой длины.

Г|

Приложение 2

Протокол поверки комплекта гермопреобразователей

Тип________________ S/N_______________

Дата поверки ”_____________ 199 г.

Условия поверки: темпера гура.................. °C

влажность воздуха........     %

Дефекты, установленные при внешнем осмотре:

Результат поверки ______________

(годен, не годен)

Поверитель _________

(подпись)

Определение класса допуска ТС

Определение погрешности комплекта

Характеристика

“горячий”

“холодный”

Значение температур, °C

Погрешность комплекта, %

Предел допускаемой погрешности, %

R при t=0 °C

43.............40

R при t=100 °C

Wioo—Riofl/Ro

80..............40

Ro-500,0

Wioo-1,385

1*♦•«10

Протокол поверки вычислителя ** MULTICAL ПГ*

Приложение 3

S/N ___________ Программный код (Prog) ______________

Конфигурационный код (Con)_______________

Дата поверки        °___________199 г.

Значение тепловой энергии до

после

поверки

Значение температур

Значение сопротивле -НИЙ

Количество задаваемых импульсов

Расчетное значение QuickH0M вычислителя при установке его на трубопроводе

Действительное значение Quick вычислителя

Основная относительная погрешность

Допустимая относительна я погрешность

оС

Ом

подающем

обратном

1

?

О

среднее значение

%

%

43 - 40

583.49-

577.70

±1

80-40

564.46 -

577.70

±0.5

160-10

805.22 -

519.51

±0.5

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
