Методика поверки «Газоанализаторы FP-31» (МП-031/03-2018)

УТВЕРЖДАЮ Руководитель Лаборатории по обеспечению единства измерений ООр^РОММАШ ТЕСТ»

Д.Е. Смердов

/.7

«15» марта 2018 г.

Настоящая программа распространяется на Газоанализаторы FP-31 (далее -газоанализаторы), предназначены для измерения концентрации формальдегида в воздушных средах. Газоанализаторы применяются для контроля атмосферного воздуха и воздуха рабочей зоны.

Интервал между поверками - один год.

1 Операции поверки

1.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки.___________________________________________________

1.2. Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки

2.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

• 3.1. Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией.

• 3.2. Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

• 3.3. Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 3.4. Не допускается сбрасывать ГС в атмосферу рабочих помещений.

Таблица 3. Условия поверки температура окружающей среды, °C                             от +15 до +25

диапазон относительной влажности окружающей среды,%         от 30 до 80

атмосферное давление, кПа                                      101,3 ± 4,0

мм рт.ст.                                  760 ±30

• 5.1. Выполнить мероприятия по обеспечению условий безопасности.

• 5.2. Проверить наличие паспортов и сроки годности источников микропотоков.

• 5.3. Средства поверки выдержать при температуре поверки не менее 24 ч.

• 5.4. Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

• 5.3. Средства поверки выдержать при температуре поверки не менее 24 ч.

• 5.4. Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

• 6.1 Внешний осмотр

• 6.1.1  При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

• - соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации;

• - соответствие маркировки требованиям эксплуатационной документации;

• - газоанализатор не должен иметь повреждений, влияющих на работоспособность.

• 6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

• 6.2 Опробование

• 6.2.1. При опробовании проверяют общее функционирование газоанализатора, для чего на газоанализатор подается электрическое питание, после чего запускается процедура тестирования. По окончанию процедуры тестирования газоанализатор переходит в режим измерений.

• 6.2.2. Результат опробования считают положительным, если:

• - во время тестирования отсутствуют сообщения об отказах (мигание светодиода красным светом);

• - после окончания времени прогрева газоанализатор переходит в режим измерений,

• - органы управления газоанализатора функционируют.

• 6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

• - проводят визуализацию идентификационных данных ПО газоанализатора, номер версии указан на дисплее;

• - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализатора (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализатора (приложение к Свидетельства об утверждении типа).

• 6.4 Определение метрологических характеристик

• 6.4.1 Определение основной погрешности проводят по схеме рисунка В.1 Приложения В в следующем порядке:

• 1) Собирают схему поверки, приведенную на рисунке В.1.

• 2) На вход газоанализатора подают ГС (таблица А.1, приложения А, в соответствии диапазоном измерений) в последовательности -№№ 1-2-3-2-1-3.

Время подачи каждой ГС - не менее утроенного предела допускаемого времени установления выходного сигнала по уровню 90 % .

• 3) Фиксируют установившиеся значения показаний газоанализатора по показаниям дисплея.

• 4) Значение основной абсолютной погрешности газоанализатора Ai, %, рассчитывают по формуле:

где Ci - результат измерений содержания определяемого компонента на входе газоанализатора, млн.'¹;

Значение основной относительной погрешности газоанализатора 8i, %, рассчитывают по формуле

• 5) Результат определения основной погрешности газоанализатора считают положительным, если основная погрешность газоанализатора во всех точках поверки не превышает пределов, указанных в таблице Б. 1 приложения Б.

• 7 Оформление результатов поверки

• 7.1 При проведении поверки оформляют протокол результатов поверки в свободной форме. Результаты поверки оформляют в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815.

• 7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению.

При положительных результатах поверки выдается "Свидетельство о поверке" с нанесенным знаком поверки в паспорт.

• 7.3. Если газоанализатор по результатам поверки признан непригодным к применению, оттиск доверительного клейма гасится, "Свидетельство о поверке" аннулируется, выписывается "Извещение о непригодности".

Приложение А

(обязательное) Метрологические характеристики ИМ, используемых при проведении испытаний газоанализаторов

Таблица А 1 - Метрологические характеристики ИМ

Приложение Б

(обязательное)

Метрологические характеристики образцов газоанализатора, представленных на испытания

Таблица Б1 - Диапазоны измерений, показаний, пределы допускаемой основной погрешности газоанализаторов и предел допускаемого времени установления показаний

Приложение В

(рекомендуемое)

Рекомендуемая схема подачи ГС на вход газоанализатора

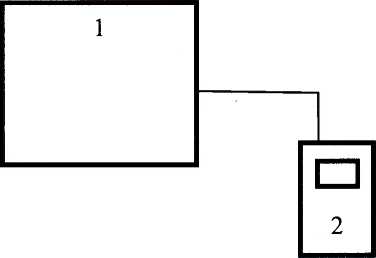

Рисунок В1 - Рекомендуемая схема подачи ГС на вход газоанализатора

• 1. Генератор газовых смесей ГГС-К;

• 2. Газоанализатор FP-31
