Методика поверки «Газосигнализаторы ТГС-3» (г.р. 15935-07)

Утверждаю jfeab ГЦИ СИ .^но/^иректора Е>ГУ “РостесТ'^осква”

i6

. А.С. Ев|^окимов

2007г.

ГАЗОСИГНАЛИЗАТОРЫ

ТГС-3

МЕТОДИКА ПОВЕРКИ

2007

Настоящая методика поверки распространяется на газосигнализаторы ТГС-3 (модификации ТГС-3, ТГС-3 И и ТГС-3 С-И), далее газосигнализаторы, выпускаемые фирмой ЗАО «ЭКСИС» и устанавливает методы и средства их первичной поверки при выпуске из производства и после ремонта и периодической поверки в процессе эксплуатации.

Межповерочный интервал - 1 год.

1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

результат, дальнейшая поверка прекращается.

• 2.1 При проведении поверки должны применяться средства измерений и вспомогательное оборудование, указанные в таблице 2.

Таблица 2

• 2.2. Допускается применение других средств измерений, не приведенных в таблице 2, но обеспечивающих определение метрологических характеристик с требуемой точностью.

• 2.3. Все средства поверки должны иметь действующие свидетельства о поверке, а ГСО-ПГС в баллонах под давлением - действующие паспорта.

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 3.1 К проведению поверки допускаются лица, имеющие высшее или среднетехническое образование и право проведения поверки.

• 4.1 При работе с поверочными газовыми смесями в баллонах под давлением должны соблюдаться “Правила устройства и безопасной эксплуатации сосудов, работающих под давлением утвержденные Госгортехнадзором России 18.04.95 г. Помещение должно быть оборудовано приточно-вытяжной вентиляцией.

• 5.1 При проведении поверки должны быть соблюдены следующие условия;

• - температура окружающего воздуха, °C             от 20 до 25

• - относительная влажность воздуха, %                от 30 до 80

• - атмосферное давление, кПа                      от 86 до 106,7

• 6.1 Перед проведением поверки необходимо ознакомиться с принципом действия ТГС-3 по описанию, приведенному в руководстве по эксплуатации.

• 6.2 Включить поверяемый газосигнализатор и при помощи светодиода “Заряд батареи” убедиться, что напряжение заряда аккумулятора находится не ниже минимально допустимого уровня. При необходимости зарядить аккумулятор.

• 6.4  Подготовить к работе средства поверки по прилагаемым к ним эксплуатационным документам.

• 6.5 Собрать газовую схему в соответствии с рис. 1 (Приложение 1).

• 7.1 Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие газосигнализатора следующим требованиям:

• - маркировка должна соответствовать требованиям нормативной документации на газосигнализатор;

• - газосигнализатор не должен иметь механических повреждений, могущих повлиять на работоспособность и метрологические характеристики.

• 7.2 Опробование.

Для опробования необходимо включить газосигнализатор и дождаться погашения светодиодных индикаторов по всем измеряемым каналам (2-3 минуты).

• 7.3 Определение метрологических характеристик.

Определение абсолютных погрешностей срабатывания пороговых устройств по метану, кислороду и оксиду углерода осуществляется по рис. 1 в следующем порядке.

На вход газосигнализатора последовательно подают ПГС-ГСО в следующей последовательности; 1 -2.1 -2.2-1 -3.1 -3.2-1 -4.1 -4.2-1.

При пропускании газовых смесей фиксируют срабатывание или несрабатывание соответствующих уровней световой и звуковой сигнализации.

Результаты определения абсолютной погрешности считаются положительными, если:

сигнализация отсутствует на поверочную газовую смесь 1;

мигает соответствующий индикатор и звучит прерывистый сигнал на поверочные смеси 2.1,3.1, 4.1;

горит соответствующий индикатор и звучит непрерывно сигнал на поверочные смеси 2.2, 3.2, 4.2.

• 7.4 Определение времени срабатывания газосигнализатора.

Определение времени срабатывания допускается проводить одновременно с определением основной абсолютной погрешности в следующем порядке;

• - открыть баллон с соответствующей ПЕС и пропускать её через газовую схему в течение 30 с (при длине соединительных трубок не более 0,5 м);

• - подать ПЕС на вход газосигнализатора и включить секундомер;

• - в момент срабатывания сигнализации выключить секундомер.

Результаты определения времени срабатывания газосигнализатора считаются положительными, если оно не превышает 30 с по любому из каналов.

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 8.1 При проведении поверки газосигнализатора составляется протокол результатов измерений произвольной формы, в котором указывается соответствие газосигнализатора предъявленным к нему требованиям.

  • 8.2 Положительные результаты поверки оформляются свидетельством о поверке установленной формы по ПР 50.2.006-94.

  • 8.3 При отрицательных результатах поверки газосигнализатор изымается из обращения. На него выдают извещение о непригодности к применению установленной формы по ПР 50.2.006-94.

ПРИЛОЖЕНИЕ 1

РЕДУКТОР

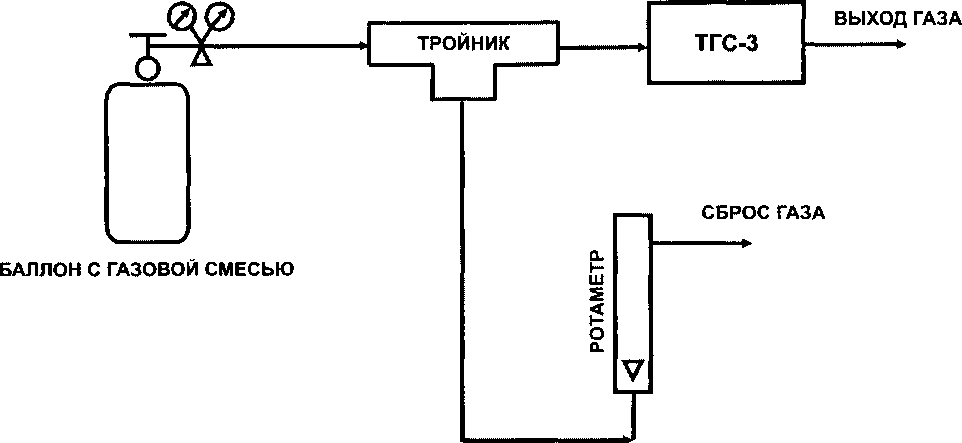

Рисунок 1 Схема подключения ТГС-3 при проведении поверки

ПРИЛОЖЕНИЕ 2

ПОВЕРОЧНЫЕ ГАЗОВЫЕ СМЕСИ, ИСПОЛЬЗУЕМЫЕ ПРИ ПОВЕРКЕ ТГС-3
