ГАЗОАНАЛИЗАТОР "ХОББИТ-Т"

Методика поверки

ЛШЮГ 413411.010 ДЛ

J3

Lj гз

3)

<с>

3:

3)

5: Q

Q е

J3

Lj

3)

2004

СОДЕРЖАНИЕ

aj г о

Приложение А. Протокол поверки

Приложение Б. Сборочный чертеж адаптера

CO

О

Приложение В. Схемы поверки

Приложение Г. Перечень измеряемых компонентов и ПГС

О

Е=

О

-о о о

сб

СО

3: о

г о

о

Е=

о

о о

о

с

сб

Изм.

Лист

№ докум .

Подпись

Дата

Разраб.

Юсубова И.Н.

Провер.

Тележко Г.М.

Н. Контр.

Васильев И.В.

Утверд.

Тележко В.М.

ЛШЮГ 413411.010 ДЛ

ГАЗОАНАЛИЗАТОР

Лит.

Лист

Листов

2

21

ХОББИТ-Т

Методика поверки

ООО "Информаналитика

Настоящая методика поверки распространяется на газоанализатор "ХОББИТ-Т" (в дальнейшем - газоанализатор), предназначенный для измерения содержания токсичных газов (оксид углерода, сероводород, диоксид серы, хлор, фтор, фтористый водород, аммиак, озон), диоксида углерода, суммы горючих газов (с градуировкой по метану CH4, пропану C3H8, гексану C6H14, водороду H2 или оксиду углерода CO) и кислорода в различных сочетаниях и сигнализации о выходе содержания токсичных, горючих газов и кислорода за установленные допустимые пределы в воздухе рабочей зоны и устанавливает методы их первичной поверки при выпуске из производства, после ремонта и периодической поверки в процессе эксплуатации.

Межповерочный интервал - 1 год.

Q е

J3

Lj гз

<с>

3:

3)

5:

Q

Q е

J3

Lj

3)

3)

О с:

Лист

ЛШЮГ 413411.010 ДЛ

Изм.

Лист

№ докум .

Подпись

Дата

1. ОПЕРАЦИИ ПОВЕРКИ

  • 1.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1:

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной

поверке

периодической поверке

1. Внешний осмотр

6.1

Да

Да

2. Опробование

6.2

2.1. Проверка электрической прочности изоляции (стационарное исполнение)

6.2.1

Да

Нет

2.2. Проверка сопротивления изоляции (стационарное исполнение)

6.2.2

Да

Да

2.3. Проверка установленных порогов срабатывания

6.2.3

Да

Да

3. Определение метрологических характеристик

6.3

3.1. Проверка диапазона и основной погрешности измерений

6.3.2

Да

Да

3.2. Проверка вариации показаний

6.3.3

Да

Да

3.3. Проверка времени установления показаний

6.3.4

Да

Да

1.2. При получении отрицательного результата при проведении какой-либо из операций

поверка прекращается.

J3

Lj гз

3)

<c>

3:

3)

£ Q

Q e

J3

Lj

3)

Лист

ЛШЮГ 413411.010 ДЛ

4

Изм.

Лист

№ докум .

Подпись

Дата

J3

Lj гз

3)

<c>

3:

3)

£ Q

Q e

J3

Lj

3)

2. СРЕДСТВА ПОВЕРКИ

При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта

НТД по

поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и(или) метрологические и основные технические характеристики средства поверки

6.2.1

Мегомметр 4100/3, напряжение 500 В, КТ 2,5

6.2.2

Установка УПУ-3М, У3.771.001 ТУ

6.3.1

6.3.4

Психрометр аспирационный М34, ТУ 25-2607.054-85; диапазон измерения температуры от минус 25 до 50 0С, диапазон измерения влажности от 10 до 100 % при температуре от 5 до 40 0С

Барометр-анероид БАММ-1; ТУ 25-04-1513-79; диапазон измерения от 80 до 106 кПа; ПГ ± 0,2 кПа

Генератор газовых смесей ГР-03М в комплекте с ГСО - ПГС CO/N2 (383487), H2S/N2 (4282-88), SO2/N2 (4037-87) и NH3/N2 (4280-88) в баллонах под давлением по ТУ 6-16-2956-92

Генератор хлора ГХ-120 ЛШЮГ.431411.008ТУ, диапазон измерения от 0,5 до 22 мг/м3, ПГ ± 10 %

Генератор озона ГС-024-1 ИРМБ.413332.001 ТУ, диапазон измерения от 0 до 500 мкг/м3, ПГ ± 5 %

Установка “Микрогаз” ТУ 5Е2.966.057 в комплекте с эталонами сравнения - источниками микропотока ИМ03-М-А2, ИМ05-М-А2, ИМ-HF, ПГ ± 10 %

Генератор смесей F2 /air с контролем содержания фтора по МВИ массовой концентрации фтора в поверочных смесях № ЛЭ-205-01-97, свид. ВНИИМ об аттестации МВИ 2420/713-97/0713, ПГ ± 10 %

Поверочные газовые смеси (ГСО-ПГС) в баллонах под давлением, ТУ 6-16-2956-92 согласно приложения Г

Ротаметр РМ-А-0,063ГУ3, ТУ 25-02.070213-82, КТ 4

Секундомер СДСПр-1-2, ТУ 25-1819.0021-90, КТ2

Вольтметр В7-38; диапазон измерения (0,2...2000) мА, И22.710.002 ТУ

Адаптер ЛШЮГ 172.001 СБ (см. Приложение 3)

Тройник ТС-Т-10 ГОСТ 25336-82

Вентиль точной регулировки ВТР-1, АПИ4.463.008

Примечание: Перечисленные оборудование и средства измерений могут быть заменены

другими, обеспечивающими требуемую точность измерений.

Лист

ЛШЮГ 413411.010 ДЛ

5

Изм.

Лист

№ докум .

Подпись

Дата

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 3.1.   Помещение, в котором проводится поверка, должно быть оборудовано приточно

вытяжной вентиляцией.

  • 3.2. При проведении поверки должны соблюдаться требования безопасности, изложенные:

в Руководстве по эксплуатации газоанализатора ЛШЮГ 413411.010 РЭ;

в эксплутационных документах средств поверки, перечисленных в разделе 2 настоящей методики.

Q e

J3

Lj

3)

<C>

3:

£ Q

Q e

J3

Lj

3)

Изм.

Лист

№ докум .

Подпись

Дата

ЛШЮГ 413411.010 ДЛ

Лист

4. УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

- температура окружающего воздуха (20 ± 5) оС ;

- относительная влажность воздуха от 30 до 80 %;

- атмосферное давление (101,1 ± 3,3) кПа;

- отсутствие внешних электрических и магнитных полей (кроме магнитного поля Земли), влияющих на работу газоанализатора;

- отсутствие вибрации, тряски, ударов;

- питание газоанализаторов стационарного исполнения от сети переменного тока (220+22-22) В и частотой (50±1) Гц;

- питание газоанализаторов переносного исполнения от встроенных аккумуляторов.

Q e

J3

Lj

3)

<C>

3:

£ Q

Q e

J3

Lj

3)

Изм.

Лист

№ докум .

Подпись

Дата

ЛШЮГ 413411.010 ДЛ

Лист

5. ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки следует выполнить следующие подготовительные работы:

а) подготовить поверяемый газоанализатор к работе в соответствии с требованиями Руководства по эксплуатации ЛШЮГ.413411.010 РЭ;

б) подготовить к работе средства поверки в соответствии с требованиями эксплуатационной документами на них;

в) выдержать газоанализаторы в помещении, в котором проводится поверка, в течение не менее 12 ч;

г) выдержать ГСО-ПГС в баллонах под давлением в помещении, в котором проводится поверка, в течение 24 ч;

д) собрать установку для поверки в соответствии со схемой, приведенной в Приложении В.

Q e

J3

Lj

3)

<C>

3:

£ Q

Q e

J3

Lj

3)

Изм.

Лист

№ докум .

Подпись

Дата

ЛШЮГ 413411.010 ДЛ

Лист

Q e

J3

Lj

3)

<C>

3:

£ Q

Q e

J3

Lj

3)

6. ПРОВЕДЕНИЕ ПОВЕРКИ

6.1. Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие газоанализатора следующим требованиям:

а) на наружных поверхностях блока датчиков и блока индикации не должно быть повреждений и дефектов, влияющих на их работу;

б) комплектность и маркировка газоанализатора должны соответствовать Руководству по эксплуатации ЛШЮГ 413411.010 РЭ.

в) в разделе "Свидетельство о приемке" РЭ должны быть печать и подпись представителя ОТК (при первичной поверке);

Газоанализатор считается выдержавшим проверку, если он соответствует перечисленным выше требованиям.

6.2. Опробование

6.2.1. Проверка электрической прочности изоляции

6.2.1.1. Отключить газоанализатор от сети.

6.2.1.2. Перевести выключатель газоанализатора в положение "ВКЛ".

6.2.1.3. Испытательное напряжение прикладывают между корпусом и замкнутыми между собой контактами сетевого шнура обесточенного плавно повышая с нуля и до 2200 В со скоростью не более 100 В/с.

6.2.1.4. Выдержать изоляцию под действием испытательного напряжения в течение 1 мин. 6.2.1.5. Снизить напряжение до нуля.

6.2.1.6. Газоанализатор считают выдержавшим проверку, если во время проверки отсутствовали пробой или электрический разряд.

6.2.2. Проверка сопротивления изоляции

6.2.2.1. Отключить газоанализатор от сети.

6.2.2.2. Перевести выключатель газоанализатора в положение "ВКЛ".

6.2.2.3. Мегомметр с рабочим напряжением 500 В подключают между замкнутыми между собой сетевыми контактами и корпусом газоанализатора.

6.2.2.4. Выдерживают под действием испытательного напряжения в течение 1 минуты и фиксируют величину сопротивления изоляции.

6.2.2.5. Газоанализатор считают выдержавшим проверку, если сопротивление изоляции составляет не менее 40 МОм.

Лист

ЛШЮГ 413411.010 ДЛ

9

Изм.

Лист

№ докум .

Подпись

Дата

J3

Lj гз

3)

<c>

3:

3)

£ Q

Q e

J3

Lj

3)

6.2.3. Проверка установленных порогов срабатывания.

6.2.3.1. Собрать схему, изображенную на рис. В.4.

  • 6.2.3.2. Подать ПГС № 5 (ПГС №6 - при наличии сигнализации перегрузки) в адаптер с объемом 150 - 200 мл. с расходом 150 - 200 см3/мин (допускается вместо подачи ПГС на датчик плавно изменять показания сигнализатора с помощью имитатора сигнала датчика, подключаемого вместо датчика и обеспечивающего плавное изменение показаний газоанализатора во всем диапазоне показаний).

  • 6.2.3.3. Зафиксировать показания индикатора или миллиамперметра, подключенного к токовому выходу, и состояния светодиодов сигнализации "Порог 1" ("Порог 2", "Порог 3").

Примечание: Для проверки порогов срабатывания каналов кислорода, меньших 20 об.%, подать азот с расходом 150 - 200 см3/мин.

  • 6.2.3.4. Газоанализатор считают выдержавшими проверку, если срабатывание порогов сигнализации происходит в пределах, указанных на газоанализаторе или в паспорте на него.

6.3. Определение метрологических характеристик

6.3.1. Общие требования

  • 6.3.1.1. Газоанализатор подготавливают к работе в соответствии с требованиями руководства по эксплуатации ЛШЮГ.413411.010 РЭ.

  • 6.3.1.2. Перед выполнением операций поверки необходимо собрать схему, изображенную на рис. В.1 - если ПГС приготавливают с применением генератора-разбавителя смесей в баллонах; на рис. В.2 - если применяют готовые ПГС в баллонах; на рис. В.3 - если ПГС получают с помощью генераторов ПГС.

  • 6.3.1.3. Расход ПГС в адаптер датчика соответствующего должен быть в пределах от 0,3 до 0,5 л/мин.

  • 6.3.1.4. Время пропускания каждой ПГС до момента отсчета показаний должно быть не менее 5 минут, при переходе от ПГС № 3 к ПГС № 1 допускается подавать ПГС № 3 до 15 мин.

  • 6.3.1.5. При наличии токового выхода подключить к нему амперметр. Значения измеренных концентраций в этом случае вычисляются по формулам (1) и (2) номинальной статической характеристики преобразования

Для 0-5 мА   С = I*k1, мг/м3, мкг/м3, мг/л, об.%,                                  (1)

Для 4-20 мА C = (I-4)*k2 , мг/м3, мкг/м3, мг/л, об.%,                              (2)

где С - концентрация измеряемого компонента;

I - значение тока по токовому выходу, мА;

Лист

ЛШЮГ 413411.010 ДЛ

10

Изм.

Лист

№ докум .

Подпись

Дата

k1 , к2 - удельная концентрация (мг/м3, мкг/м3, мг/л, об.% / 1 мА) по компонентам в соответствии с таблицей 3.

Таблица 3

Определяемый компонент:

ki

k2

Оксид углерода CO

30

9,375

Сероводород H2S

7,2

2,25

Диоксид серы SO2

24

7,5

Хлор Cl2

6,0

1,875

Фтор F2

0,04

0,0125

Фтористый водород HF

0,6

0,1875

Аммиак NH3

140

43,75

Озон О3

120

37,5

Диоксид углерода CO2

1,2

0,375

Сумма горючих газов, с градуировкой по:

метану CH4

0,51

0,159

пропану C3H8

0,2

0,0625

гексану C6H14

5,1

1,59

водороду H2

0,51

0,159

оксиду углерода CO

1,3

0,40625

Кислород О2

7,2

2,250

6.3.2. Проверка диапазона и основной погрешности измерений

  • 6.3.2.1. Подать ПГС в последовательности №№ 1 - 3 - 5 - 3 - 1 - 5 в соответствии с табл. Г.1

Приложения Г.

  • 6.3.2.2. Зафиксировать значения измеренных концентраций.

    о

    О

    О

  • 6.3.2.3. Рассчитать основную относительную погрешность 5, %, (кроме канала измерения кислорода) в каждой точке для каждого определяемого компонента по формуле (3):

(C i изм - Ci дей ) 100

(3)

C

i д ей

------------------------------------------------------------------- 7

сб

где Ci изм - измеренная концентрация, мг/м3 (для токсичных газов, кроме O3), мкг/м3 (для O3), об. % (для O2, CO2, H2, CH4, C3H8, CO как горючего газа), мг/л (для C6H14);

Ci дей - действительное содержание определяемого компонента в ПГС.

Основную абсолютную погрешность измерения кислорода Л, об.%, определяют по

СО

3:

о

г о

формуле (4):

C

i и зм

C,

i дей

(4)

где Ci изм - измеренная концентрация кислорода, % об.

о

Е=

о

о о

  • 6.3.2.4. Газоанализатор считают выдержавшим проверку, если его основная относительная погрешность не превышает ± 25 % для всех определяемых компонентов (кроме канала кислорода, основная абсолютная погрешность которого не должна превышать

Лд=± (0,05 C + 0,2) % об., где C - концентрация кислорода в ПГС, % об.).

о

с

сб

Лист

ЛШЮГ 413411.010 ДЛ

11

Изм.

Лист

№ докум .

Подпись

Дата

Q e •S

J3

Lj

3)

lo

<6

<6

3:

£ Q ,£) 03

Q

e Q •ъ

3)

J3

Lj

3)

Q>

c

6.3.3. Проверка вариации показаний

6.3.3.1. Вариацию показаний в долях от предела допускаемой основной погрешности определяют по результатам проверки, полученным при выполнении п.6.3.2, по формуле (5) для всех определяемых компонентов (кроме канала кислорода, вариация показаний которого определяется по формуле (6).

~ = (A з б - A з м ) х 100

C 3 Дей       о

~ = А3б  А

А 0

(5)

(6)

где А) - измеренные значения содержания компонента при подходе к точке поверки на ПГС № 3 со стороны больших (меньших) значений концентраций.

6.3.3.2. Газоанализатор считают выдержавшим проверку, если вариация показаний не превышает 0,5 долей основной погрешности измерения.

6.3.4. Проверка времени установления показаний

Проводится для всех каналов, кроме каналов горючих газов в переносных газоанализаторах, включаемых отдельной кнопкой и каналов CO2.

6.3.4.1. Отсоединить датчик от адаптера, датчик кислорода подключить к адаптеру с ПГС № 3 и зафиксировать установившееся показание концентрации кислорода А3.

6.3.4.2. Подать в адаптер ПГС № 5, установить датчик в адаптер и зафиксировать установившееся показание концентрации А5.

6.3.4.3. Умножить установившееся показание концентрации на 0,9 и 0,1, получив А0,9 и А0,1, соответственно; для канала кислорода А0,9 = А3 + 0,9 (А5 - А3), А0,1 = А3 + 0,1 (А5 - А3).

6.3.4.4.

Отсоединить датчик от адаптера, датчик кислорода подключить к адаптеру с ПГС

№ 3.

6.3.4.5.

6.3.4.6.

6.3.4.7.

№ 3.

6.3.4.8.

6.3.4.9.

Установить датчик в адаптер, включив при этом секундомер.

Зафиксировать время Т(+), при котором показания достигнут А0,9.

Отсоединить датчик от адаптера, датчик кислорода подключить к адаптеру с ПГС

Зафиксировать время Т(-), при котором показания достигнут Т0,1. Рассчитать время установления показаний по формуле (7):

Т = Т(+) + Т(-)

Т 0,9            2 ,

(7)

Изм.

Лист

№ докум .

Подпись

Дата

ЛШЮГ 413411.010 ДЛ

6.3.4.10.Газоанализатор считают выдержавшим проверку, если Т0,9 не превышает 20 с для O2 и горючих газов, 30 с для Cl2 и O3, 300 с для HF и 90 с для прочих газов.

Q e •S

J3

Lj

cci

Взам. инв. №

Q

e Q •ъ

J3

Lj

tS

Изм.

Лист

№ докум .

Подпись

Дата

ЛШЮГ 413411.010 ДЛ

Лист

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

7.1 Положительные результаты поверки оформляются в соответствии с ПР 50.2.006 свидетельством установленной формы или нанесением поверительного клейма в соответствии с ПР 50.2.007 в разделе «Свидетельство о приемке» РЭ.

7.2 Отрицательные результаты поверки оформляют извещением о непригодности по форме приложения 2 ПР 50.2.006.

7.3   Форма протокола поверки приведена в приложении А.

ЛШЮГ 413411.010 ДЛ

Лист

14

Изм.

Лист

№ докум .

Подпись

Дата

ПРИЛОЖЕНИЕ А

(справочное) ПРОТОКОЛ ПОВЕРКИ Зав. №______

Дата выпуска________________

Дата поверки________________

Условия поверки: температура окружающего воздуха    К

атмосферное давление        кПа

относительная влажность %

РЕЗУЛЬТАТЫ ПОВЕРКИ

1. Результаты внешнего осмотра ____________________________

2. Результаты опробования (только для стационарного исполнения)

  • - сопротивление изоляции___________ МОм

  • - пробой при проверке прочности изоляции (только при первичной поверке):

отсутствовал да                   имел место______.

  • 3. Результаты определения метрологических характеристик

    3.1. Определение диапазона и погрешности измерений и вариации показаний

    № канала, (формула газа)

    № ПГС,

    С дейст, мг/м3 (мкг/м3, об.%, мг/л)

    Показания Q изм, мг/м3 (мкг/м3, об.%, мг/л)

    До, %

    Состояние светодиода “(газ) (порог)”

    1

    3

    5

    3

    1

    5

    Q е

    J3

    Lj

    Э

    со

    Взам. инв. №

    Q

    е Q •ъ

    J3

    Lj

    Э

    tS

Относительная погрешность в диапазоне измерений (превышает, не превышает) 25%

Вариация показаний b=______________ (превышает, не превышает) 0,5 До

3.2. Определение времени установления показаний

Время Т(+) установления показаний при подаче смеси №5_____________

Время Т(-) установления показаний при прекращении подачи смеси №5___________

Время Т0,9 =____________(превышает, не превышает) 20 с для О2 и горючих газов, 30 с для

Cl2 и O3, 300 с для HF и 90 с для прочих газов (кроме каналов горючих газов переносных газоанализаторов, включаемых отдельной кнопкой и каналов CO2).

Лист

ЛШЮГ 413411.010 ДЛ

15

Изм.

Лист

№ докум .

Подпись

Дата

4. Проверка срабатывания сигнализации

Сигнализация срабатывала при показаниях, соответствующих порогам, указанным на газоанализаторе   (да) (нет)

  • 5. Заключение ___________________________________________________________

Поверитель:  _______________________________________

(подпись)

Q е

J3

Lj гз

<с>

3:

3)

5:

Q

Q е

J3

Lj

3)

3)

О с:

Лист

ЛШЮГ 413411.010 ДЛ

Изм.

Лист

№ докум .

Подпись

Дата

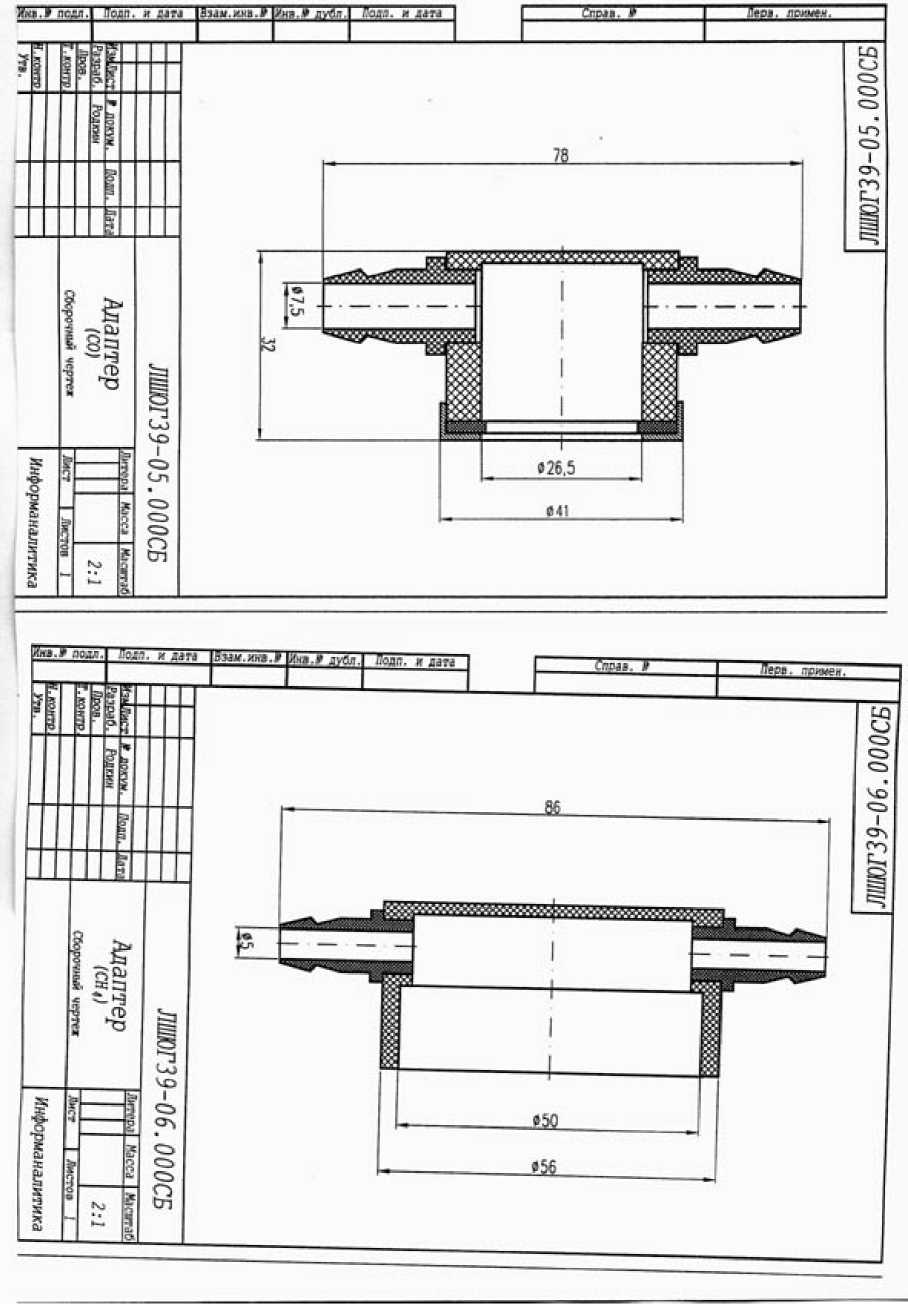

ПРИЛОЖЕНИЕ Б (справочное) СБОРОЧНЫЙ ЧЕРТЕЖ АДАПТЕРА

Лист

ЛШЮГ 413411.010 ДЛ

17

Изм.

Лист

№ докум .

Подпись

Дата

ПРИЛОЖЕНИЕ В

(справочное)                7

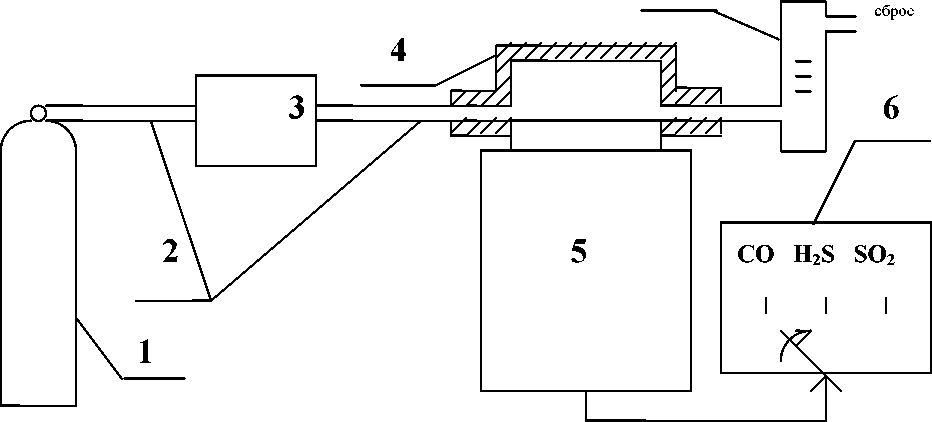

1 - баллон с ПГС; 2 - соединительные трубки; 3 - генератор-разбавитель; 4 - адаптер;

5 - блок датчиков; 6 - блок индикации с переключателем каналов измерений, 7 - ротаметр (масштабы не соблюдены)

Рис. В.1. Схема поверки каналов измерения CO, H2S, SO2, NH3, C3H8, H2.

4 6

Q e

J3

Lj

3)

<C>

3:

£ Q

Q e

J3

Lj

3)

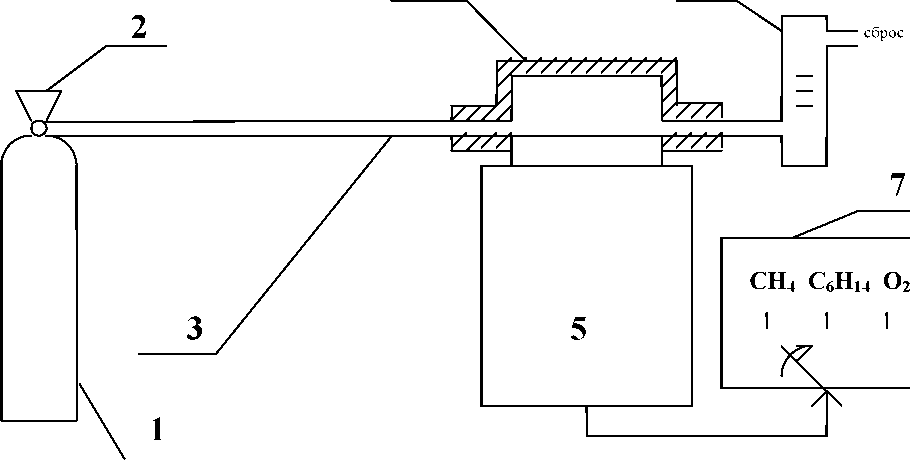

1 - баллон с ПГС; 2 - вентиль тонкой регулировки; 3- соединительные трубки; 4 -адаптер; 5 - блок датчиков; 6 - ротаметр; 7 - блок индикации с переключателем каналов измерений (масштабы не соблюдены)

Рис. В.2. Схема поверки каналов измерения CH4, C6H14, O2, CO2.

Лист

ЛШЮГ 413411.010 ДЛ

18

Изм.

Лист

№ докум .

Подпись

Дата

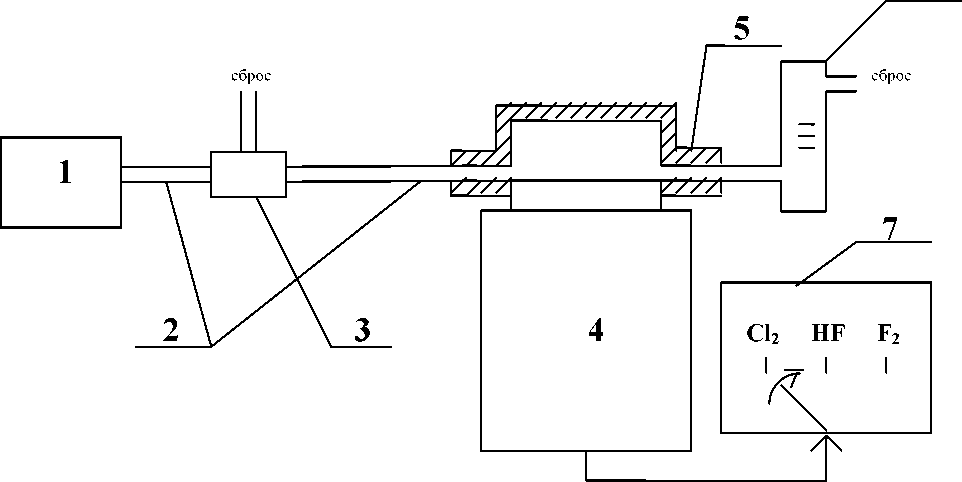

1 - генератор ПГС; 2 - соединительные трубки; 3 - узел регулировки расхода (например, тройник с винтовым зажимом); 4 - блок датчиков; 5 - адаптер; 6 - ротаметр; 7 - блок индикации с переключателем каналов измерений (масштабы не соблюдены)

Рис. В.3. Схема поверки каналов измерения Cl2, HF, F2, O3.

Q e

J3

Uj

3)

<C>

3:

£ Q

Q e

J3

Uj

3)

к блоку индикации (см. рис. В1 - В.3)

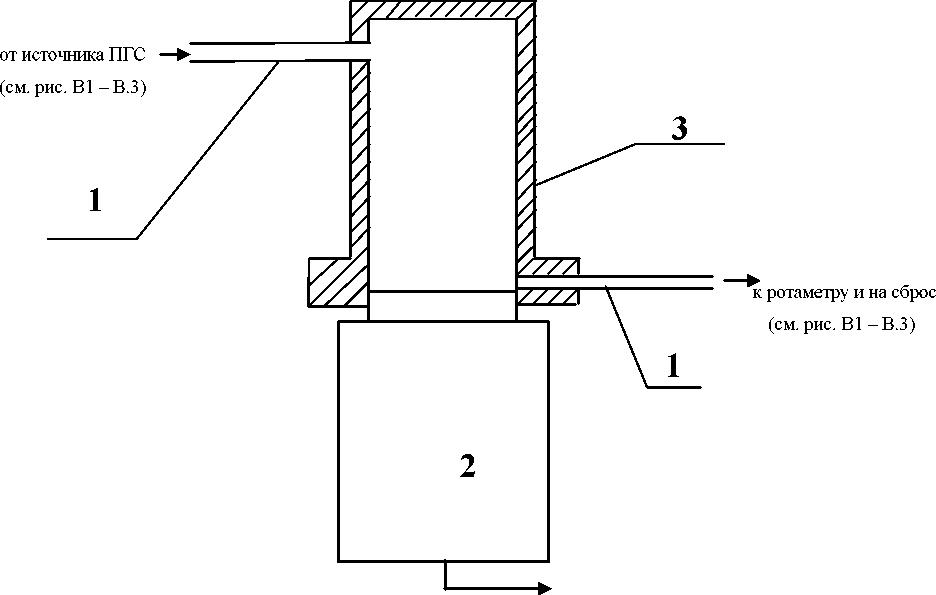

1 - соединительные трубки; 2 - блок датчиков; 3 - адаптер

Рис. В.4. Подача ПГС в адаптер при проверках срабатывания

Лист

ЛШЮГ 413411.010 ДЛ

19

Изм.

Лист

№ докум .

Подпись

Дата

ПРИЛОЖЕНИЕ Г (обязательное)

Таблица Г.1 - перечень измеряемых компонентов и ПГС, применяемых при поверке.

3)

J3

Lj гз

Определяемый

компонент

ПГС N1

ПГС N3

ПГС N5

ПГС N6

1

2

3

4

5

Оксид углерода CO

(25±103) мг/м3

(70±10) мг/м3

(115±510) мг/м3

(250±50) мг/м3

Сероводород H2S

(6,5±2,51) мг/м3

(17,5±2,5) мг/м3

(27,0±2,5) мг/м3

(75±15) мг/м3

Диоксид серы SO2

(15±93) мг/м3

(55±9) мг/м3

(95±59) мг/м3

(250±50) мг/м3

Хлор Cl2

(2,2±2,41,1) мг/м3

(13,0±2,4) мг/м3

(23,8±1,22,4) мг/м3

(50±10) мг/м3

Фтор F2

(О,О36±о,о12о,ооб) мг/м3

(0,090±0,012) мг/м3

(О,144±о,оо6о,о12) мг/м3

(0,75±0,15) мг/м3

Фтористый водород HF

(O,6±0,250,i) мг/м3

(1,75±0,25) мг/м3

(2,9±0,25) мг/м3

(6,5±1,5) мг/м3

Аммиак NH3

(49±5829) мг/м3

(310±58) мг/м3

(570±2958) мг/м3

(1250±250) мг/м3

Озон О3

(120±4020) мкг/м3

(300±40) мкг/м3

(480±2040) мкг/м3

-

Диоксид углерода CO2

(0,35±0,50,25) об.%

№ 5333-90

(2,5±0,5) об.%

№ 3768-87

(4,75±о25о,5) об.%

№ 3772-87

-

Метан СН4

(0,32±0,10) об.%

№ 3904-87

(1,21±0,21) об.% № 3907-87

(2,1±0,10) об.% № 3907-87

-

Пропан C3H8

(0,18±0,03) об.%

№ 3968-87

(0,47±0,08) об.% № 3969-87

(0,81±0,04) об.% № 3970-87

-

Гексан C6H|4

(0,07±0050>01) об.%

№ 5903-91

(0,28±0,05) об.% № 5322-90

(О,48±оо1-о>о5) об.%

№ 5322-90

-

Водород H2

(0,29±0,09) об.%

№ 3945-87

(1,1±0,19) об.%

№ 3947-87

(1,91±0,09) об.% № 4268-88

-

Оксид углерода СО

(0,8±0,25) об.% № 3838-87 и ген-р

ГР03М

(3,0±0,52) об.% № 3838-87 и ген-р

ГР03М

(5,2±0,25) об.% № 3838-87

и ген-р ГР03М

-

Кислород О2

(2,5+2,2) об.%

№ 3722-87

(15,5±2,9) об.% № 3726-87

(28,5±1,5-2>9) об.%

№ 3726-87

-

<c>

3:

3)

£ Q

J3

Lj

3)

Примечание: ПГС на основе CO, H2S, SO2 в воздухе получают с использованием генератора ГР 03М в комплекте с ГСО- ПГС; ПГС на основе хлора в воздухе - с использованием генератора ГХ-120; ПГС на основе HF в воздухе - с использованием установки “Микрогаз” в комплекте с ИМ-HF; ПГС на основе F2 в воздухе - с использованием генератора с контролем массовой концентрации F2 в ПГС с помощью МВИ; ПГС на основе озона в воздухе - с использованием генераторов ГС-024-1 ИРМБ.413332.001 ТУ.

Для поверки каналов СО как токсичного газа (не как горючего) допускается использование ПГС СО/азот.

Для поверки каналов CO2 допускается использование ПГС СО2/воздух. Концентрация гексана С, об. %, пересчитывается в С, мг/л, по формуле: Смг/л = Соб.% 12,05*86/28,95 = 35,8 Соб.%

Лист

ЛШЮГ 413411.010 ДЛ

20

Изм.

Лист

№ докум .

Подпись

Дата

3)

J3

Lj гз

<c>

3:

3)

£ Q

J3

Lj

3)

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

______________________________________________Форма 2 ГОСТ 2.503-74

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов

Всего листов в докум.

№ докуме нта

Входящий № сопроводительног о документа и дата

Подп

Дата

изменен

ных

заменен

ных

новых

аннулиро ванных

Лист

ЛШЮГ 413411.010 ДЛ

21

Изм.

Лист

№ докум .

Подпись

Дата

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
