Методика поверки «Акселерометр низкочастотный линейный АЛО 034-01» (СДАИ.402139.084 МП)

УТВЕРЖДАЮ

АО «НИИФИ» водитель ЦИ СИ

физинес

ДД/М.Е. Горшенин /    2015 г.

Акселерометр низкочастотный линейный АЛО 034-01

МЕТОДИКА ПОВЕРКИ

СДАИ.402139.084 МП

Вводная часть

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования безопасности

• 4 Условия поверки

• 5 Подготовка к поверке

• 6 Проведение поверки

• 7 Оформление результатов поверки

Приложение А

Настоящая методика по поверке распространяется на акселерометр низкочастотный линейный АЛО 034-01 (акселерометр), предназначенный для измерения низкочастотного линейного ускорения.

1.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

1.2 При получении отрицательного результата при проведении любой операции поверка прекращается.

• 2.1 При проведении поверки рекомендуется применять средства поверки, указанные в таблице 2.

Таблица 2

• 2.2 Допускается замена средств поверки, указанных в таблице 2, другими средствами поверки с равным или более высоким классом точности.

• 3.1 При проведении поверки необходимо соблюдать общие требования безопасности по ГОСТ 12.3.019 и требования на конкретное поверочное оборудование.

• 4.1 Все операции при проведении поверки, если нет особых указаний, должны проводиться в нормальных климатических условиях:

• - температура окружающего воздуха от 15 °C до 30 °C;

• - относительная влажность воздуха от 45 % до 75 %;

• - атмосферное давление от 86 до 106 кПа (от 645 до 795 мм рт. ст.);

• - напряжение питания ±(27,0±0,1) В.

• 5.1 Перед проведением поверки испытательные установки, стенды, аппаратура и электроизмерительные приборы должны иметь формуляры (паспорта) и соответствовать стандартам или техническим условиям на них.

• 5.2 Не допускается применять средства поверки, срок обязательных поверок которых истек.

• 5.3 Предварительный прогрев контрольно-измерительных приборов должен соответствовать требованиям технических описаний и инструкций по эксплуатации на них.

• 5.4 Контрольно-измерительные приборы должны быть надежно заземлены с целью исключения влияния электрических полей на результаты измерений.

• 5.5 В процессе поверки датчика менять средства измерений не рекомендуется.

• 5.6 Порядок проведения испытаний должен соответствовать порядку изложения видов испытаний в таблице 1.

• 6.1.1 Контроль внешнего вида и маркировки акселерометра проводить визуальным осмотром. При проверке внешнего вида руководствоваться следующими требованиями:

• - внешний вид акселерометра должен соответствовать требованиям чертежей.

• - не допускается на поверхности акселерометра сколы, трещины, вмятины, следы коррозии, раковины, отслоения покрытия и другие дефекты за исключением отдельных царапин и вмятин (точек), которые ухудшают шероховатость поверхности не более, чем на один диапазон числовых значений параметров, указанных в конструкторской документации. Наружная поверхность трубки кабельной перемычки должна соответствовать требованиям раздела 1 ТУ 3491-005-00214639.

На корпусе каждого датчика должно быть отчетливо выгравировано:

• - АЛО 034-01 - индекс акселерометра;

• - ХХХХХХ - заводской номер;

-±1,4 - верхний и нижний пределы диапазона измерений;

• - 8^-церхний предел частоты частотного диапазона измерений;

• - (СЭ) - знак защиты от статического электричества.

• - f , /<—, —- направление осей системы координат, связанной с установочной плоскостью;

• - f - направление измерительной оси;

• 6.2.1 Подстыковать приспособление МКНИ.441513.002-01 к оптической делительной головке ОДГ-5 (головке) и выставить его в горизонт в двух направлениях при помощи уровня брускового 200-0,05 ГОСТ 9392 так, чтобы пузырек уровня был на середине ампулы с точностью ±1 деление.

• 6.2.3 Закрепить акселерометр за плоскость YOZ на приспособлении так, чтобы при горизонтальном положении приспособления измерительная ось X была направлена стрелкой вверх, а измерительная ось Y находилась в горизонтальной плоскости и направлена вдоль продольной оси приспособления. Повернуть шпиндель головки на 90°, при этом показания на лимбах головки должны быть нулевыми.

Примечание - Начало системы координат 0 определяется как точка пересечения осей X, Y, Z и на корпусе акселерометра не гравируется.

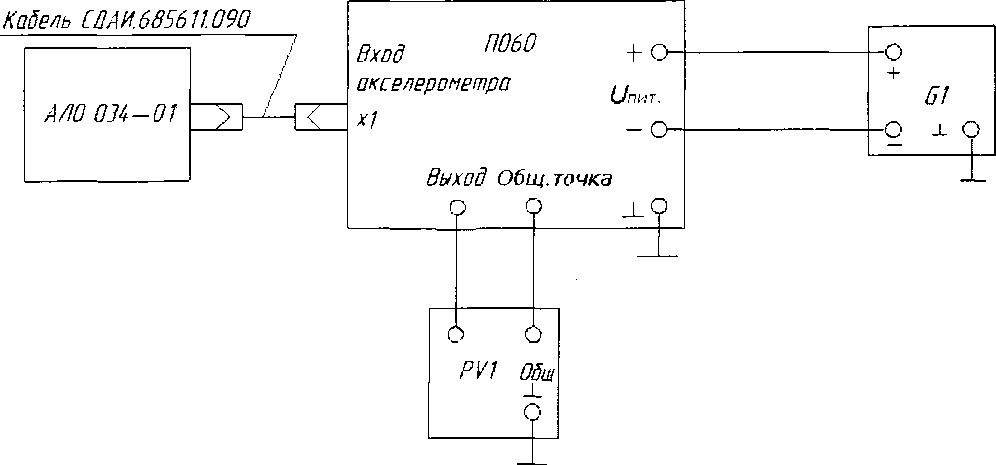

G1 - источник питания постоянного тока Б5-71/4м;

PV1 - вольтметр универсальный В7-16А;

Рисунок 1 - Схема контроля акселерометров с диапазонами измерений ±1,4 и ±2,8 м/с²

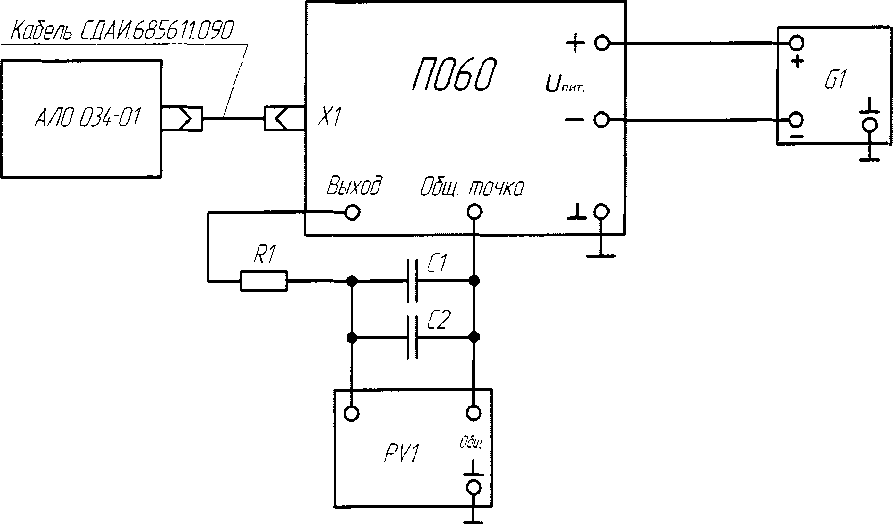

G1 - источник питания постоянного тока Б5-71/4м;

PV1 - вольтметр универсальный цифровой В7-16А;

R1 - резистор С2-36-110 кОм±0,5%-А-Н-В ОЖО.467.089 ТУ; Cl, С2 - конденсаторы К10-17а-Н90-1,5 мкФ ОЖО.460.Ю7 ТУ.

Рисунок 2 — Схема контроля акселерометров с диапазонами измерений ±0,1 и ±0,6 м/с²

• 6.2.3 Собрать схему в соответствии с рисунком 1 для диапазонов ±1,4 и ±2,8 м/с² и рисунком 2 для диапазонов ±0,1 и ±0,6 м/с². Установить напряжение источника G1 (27,0±0,1) В. Подключить вольтметр PV1 к клеммам ВЫХОД и ОБЩ. ТОЧКА пульта П 060.

• 6.2.4 Установить в камере температуру (20±2) °C и выдержать в ней акселерометр в течение 1 ч во включенном состоянии.

• 6.2.5 Измерить прибором PV1 выходное напряжение Un четыре раза подряд (i = 1, ..., 4). Повернуть шпиндель головки на 180 ⁰ и вновь измерить выходное напряжение U2i четыре раза подряд (i = 1, ..., 4). Результаты измерений занести в таблицу, выполненную по форме таблицы 3.

Таблица 3 - Результаты контроля смещения нуля

• 6.2.6 Определить смещение нуля по формуле (5) приложения А.

• 6.2.7 Зафиксировать угол ао, соответствующий положению шпинделя, в котором напряжение Uh или U₂j меньше отличается от значения +3 В.

Примечание - Перед установкой отрицательных углов необходимо привести их к виду, удобному для установки на лимбах головки путем вычитания из значения ссо абсолютного значения углов аз, аг, ац а.

• 6.2.8 Повернуть шпиндель головки на угол минус а (угол а см. в таблице 4). Измерить

II^м. ■

выходные напряжения ^и u (i=l,j=l).

Таблица 4

Результаты испытаний занести в таблицу, выполненную по форме таблицы 5.

• 6.2.9 Поворачивая шпиндель головки на угол минус (си, ot2, аз), а4, плюс (аз, а2, а], а) относительно ао, измерить выходные напряжения и (i=l, j=2, ..., 9), соответствующие 2,

9 точкам прямого хода.

• 6.2.10 Поворачивая шпиндель головки от угла плюс а до угла минус а, измерить выходные напряжения U ,..., U ,, (i=2,j=9,..., 1), соответствующие 9, ..., 1 точкам обратного ходаГХ.

• 6.2.11 Определить значения коэффициента преобразования, Ко, погрешности аппроксимации, <э_а по формулам (6)-(9) Приложения А.

• 6.2.12 Результаты испытаний считать положительными, если:

• - значение коэффициента преобразования для акселерометра с диапазоном измерений ±0,1 м/с² находится в интервале от от 15,930 до 19,470 В-с²/м;

• - значение коэффициента преобразования для акселерометра с диапазоном измерений ±0,6 м/с² находится в интервале от 3,0645 до 3,7455 В-с²/м;

• - значение коэффициента преобразования для акселерометра с диапазоном измерений ±1,4 м/с² находится в интервале от 1,35585 до 1,65715 В-с²/м;

• - значение коэффициента преобразования для акселерометра с диапазоном измерений ±2,8 м/с² находится в интервале от 0,71883 до 0,87857 Вс²/м;

• - значение смещения нуля находится в интервале от 2,7 до 3,3 В;

• - приведенное значение погрешности аппроксимации ГХ не превышает 0,1 %.

• 6.3.1 Определить значение основной погрешности уо в процентах обработав результаты испытаний по п. 6.2 по формулам (1) - (4) Приложения А.

• 6.3.2 Результаты испытаний считать положительными, если значение допускаемой основной погрешности находится в пределах ± 0,1 %.

7.1 Результаты поверки преобразователей оформить в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Приложение А

Таблица оперативной информации к обработке результатов испытаний

Продолжение таблицы

9
