Методика поверки «Установки поверочные ЦУ 854 и ЦУ 855» (МП.ВТ.117-2005)

СОГЛАСОВАНО                УТВЕРЖДАЮ

Директор РУП «Витебский ЦСМС»       Директор ООО «Энерго-Союз»

________ Вожгуров Г. С                  ___________Власенко С. С.

«______»__________2005 г                 «______»__________2005 г

Система обеспечения единства измерений Республики Беларусь

Настоящая методика поверки распространяется на установки поверочные ЦУ 854, ЦУ 855 (в дальнейшем - УП) и устанавливает методику их поверки.

Методика поверки разработана в соответствии с требованиями СТБ 8003-93. Межповерочный интервал - 12 месяцев.

• 1.1 При проведении поверки должны быть выполнены следующие операции и применяться средства поверки, указанные в таблице 1.

Таблица 1

• 1.2 Допускается использовать другие средства поверки, имеющие нормируемые метрологические характеристики, аналогичные указанным в таблице.

• 1.3 Все средства поверки должны иметь действующие документы об их поверке.

  						МП.ВТ.117 - 2005
  1	Зам	УИМЯ.002-2011
  Изм	Лист	N докум.		Подп	Дата
  Разраб.		Семенас				Установки поверочные ЦУ 854, ЦУ 855 Методика поверки		Лит.	Лист	Листов
  Пров.		Валентин						О1||	2	12
  								ООО «Энерго-Союз»
  Н.контр.		Семенас
  Утв.
  Инв № подл			Подп. и дата			Взам. инв №	Инв. № подл	Подп. и дата

• 2.1 ВНИМАНИЕ! РАЗЪЕМ РП14-16 УП ЦУ 855 СОДЕРЖИТ КОНТАКТЫ, МАКСИМАЛЬНОЕ РАБОЧЕЕ НАПРЯЖЕНИЕ НА КОТОРЫХ СОСТАВЛЯЕТ 550 В!

КРОМЕ ТОГО, ОПАСНЫМ ФАКТОРОМ ЯВЛЯЕТСЯ НАПРЯЖЕНИЕ ПИТАНИЯ, ПОДАВАЕМОЕ НА РАЗЪЕМ ПИТАНИЕ УП!

Меры защиты от опасного фактора - проверка сопротивления изоляции.

В случае возникновения аварийных условий и режимов работы, УП необходимо немедленно отключить.

• 2.2 Противопожарная защита в помещениях, где поверяется УП, должна достигаться:

а) применением автоматических установок пожарной сигнализации;

б) применением средств пожаротушения;

в) организацией своевременного оповещения и эвакуации людей.

• 3.1 При проведении поверки должны соблюдаться нормальные условия, указанные в таблице 2.

Таблица 2

• 3.2 Если до проведения поверки УП находились в климатических условиях, отличающихся от рабочих, УП должны быть выдержаны при температуре и влажности окружающего воздуха, указанных в таблице 2, не менее 24 ч в выключенном состоянии и 30 мин при включенном питании.

Если до проведения поверки УП находились в климатических условиях, отличающихся от нормальных, УП должны быть выдержаны при температуре и влажности окружающего воздуха, указанных в таблице 2, не менее 30 мин при включенном питании.

• 4.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено отсутствие механических повреждений наружных частей УП, наличие места для клейма поверителя и четкой маркировки.

• 4.2 Электрическое сопротивление изоляции проверять в нормальных условиях на постоянном токе мегаомметром Е6-16 с номинальным напряжением 500 В.

Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 мин после приложения напряжения.

• 4.3 Электрическую прочность изоляции проверять по методике ГОСТ 12.2.091-2002 с учетом поправочных множителей для испытательного напряжения в зависимости от высоты места проведения испытания над уровнем моря, приведенных в приложении В, без предварительного воздействия влагой.

Испытательное напряжение прикладывается между цепями, указанными в таблице 3

Таблица 3

Примечания

1 Контакты, относящиеся к проверяемой цепи, на каждой стороне объединяются между собой.

2 Шнуры ПП-1, ПП-3, ПП-5 используются при проверке электрической прочности ЦУ 854, шнуры 1И1-2, ПП-4, 1И1-6 используются при проверке электрической прочности ЦУ 855

• 4.4 Определение основной погрешности проводят в нормальных условиях по схеме, приведенной в приложении А.

Основную погрешность (y) в процентах определяют по формуле

Y =^ Yi + Y2²+ Y3²,                       ⁽¹⁾

где Y1    — погрешность измерения входного сигнала, отображенная на УППУ-1М;

Y2    — погрешность измерения сигнала, подаваемого с калибратора, рассчитанная

по формуле (2);

Y3    — погрешность, отображенная на УП ЦУ 854 (ЦУ 855)

Аизм - Ак

Y₂ = ------------------,                   (2)

Ан

где Аизм — значение тока, устанавливаемое по показаниям отсчетного устройства УП, мА; Ак — значение сигнала, отображаемое на отсчетном устройстве калибратора мА; Ан - нормирующее значение, равное 5 мА или 20 мА.

• 4.4.1 Для определения основной погрешности УП ЦУ 855 необходимо

• - подключить к УП шнур ПП-4;

• - подключить выводы «~U» (наконечники серого цвета) шнура к УППУ-1М;

• - подключить выводы « + » и « - » (наконечники красного и синего цветов соответственно) шнура к соответствующим клеммам калибратора П320;

• - включить УП нажатием на кнопку «Питание УП».

• 4.4.1.1 Определение основной погрешности для предела входного сигнала U=125 В проводить в следующей последовательности:

-а) установить предел измерения установки УППУ-1М равный 150 В и количество поверяемых отметок равное 30;

-б) установить на УППУ-1М отметку 0;

-в) подать с УППУ-1М сигнал равный 0 В. Значение сигнала контролировать по индикатору ВХОД/V УП ЦУ 855;

-г) зафиксировать в протоколе погрешность измерения входного сигнала Y1, отображаемую на отсчетном устройстве УППУ-1М;

-д) с помощью декадных переключателей калибратора добиться на отсчетном устройстве ВЫХОД УП ЦУ 855 значения сигнала Аизм = 0 мА для выхода 0-5 мА и 4 мА для выхода 4-20 мА. Значение сигнала, отображаемого при этом на отсчетном устройстве калибратора Ак, занести в протокол;

-е) рассчитать погрешность Y2 измерения сигнала, подаваемого с калибратора, по формуле (2) и занести ее значение в протокол;

-ж) занести в протокол значение погрешности Y₃, отображаемое на отсчетном устройстве УП: -з) рассчитать значение погрешности УП Y по формуле (1) для отметки 0 и занести его в протокол;

-и) установить на УППУ-1М поверяемую отметку 5;

-к) подать с УППУ-1М сигнал равный 25 В. Значение сигнала контролировать по индикатору ВХОД/V УП ЦУ 855;

-л) зафиксировать в протоколе погрешность измерения входного сигнала Y₁, отображаемую на отсчетном устройстве УППУ-1М;

-м) с помощью декадных переключателей калибратора установить на отсчетном устройстве ВЫХОД УП ЦУ 855 значения сигнала Аизм =1 мА для выхода 0-5 мА и 7,2 мА для выхода 4-20 мА. Значение сигнала, отображаемого при этом на отсчетном устройстве калибратора Ак, занести в протокол;

-н) рассчитать погрешность Y2 измерения сигнала, подаваемого с калибратора, по формуле (2) и занести ее значение в протокол;

-о) занести в протокол значение погрешности Y₃, отображаемое на отсчетном устройстве УП: -п) рассчитать значение погрешности УП Y по формуле (1) для отметки 5 и занести его в протокол;

-р) повторить последовательность действий, указанную в перечислениях и) - п), для поверяемых отметок № 10, 15, 20, 25. При этом с установки УППУ-1М и с калибратора подавать сигнал, соответствующий поверяемой точке и значению тока Аизм, указанным в таблице 4.

• 4.4.1.2 Определение основной погрешности для пределов 250, 400, 500 В и для диапазона 75 - 125 В проводить аналогично, соблюдая последовательность действий, указанную в п.4.4.1.1. Предел измерения УППУ-1М и число поверяемых отметок, соответствующие указанным пределам, приведены в таблице 4.

  									Лист
  1	Зам	УИМЯ.002-2011				МП.ВТ.117 - 2005			5
  Изм	Лист	№ докум.		Подп.	Дата
  Инв № подл			Подп. и дата			Взам. инв №	Инв. № подл	Подп. и дата

• 4.4.2 Для определения основной погрешности УП ЦУ 854 необходимо

- подключить к УП шнур ПП-3;

- подключить выводы «~I» шнура к УППУ-1М;

- подключить выводы « + » и « - » шнура к соответствующим клеммам калибратора П320;

- включить УП нажатием на кнопку « Питание УП».

• 4.4.2.1 Определение основной погрешности для предела входного сигнала 1н = 0,5 А проводить в следующей последовательности:

-а) установить предел измерения установки УППУ-1М равный 0,5 А и количество поверяемых отметок равное 10;

-б) установить на УППУ-1 М отметку 0;

-в) подать с УППУ-1 М сигнал равный 0 А. Значение сигнала контролировать по индикатору ВХОД, А УП ЦУ 854;

-г) зафиксировать в протоколе погрешность измерения входного сигнала Y1, отображаемую на отсчетном устройстве УППУ-1 М;

-д) с помощью декадных переключателей калибратора установить на отсчетном устройстве ВЫХОД УП ЦУ 854 сигнал Аизм=0 мА для выхода 0-5 мА и 4 мА для выхода 4-20 мА. Значение сигнала, отображаемого при этом на отсчетном устройстве калибратора Ак, занести в протокол;

-е) рассчитать погрешность Y2 измерения сигнала, подаваемого с калибратора, по формуле (2) и занести ее значение в протокол;

-ж) занести в протокол значение погрешности уз, отображаемое на отсчетном устройстве УП:

-з) рассчитать значение погрешности УП у по формуле (1) для отметки 0 и занести его в протокол;

-и) установить на УППУ-1 М поверяемую отметку 2;

-к) подать с УППУ-1М сигнал равный 0,1А. Значение сигнала контролировать по индикатору ВХОД,А УП ЦУ 854;

-л) зафиксировать в протоколе погрешность измерения входного сигнала Y1, отображаемую на отсчетном устройстве УППУ-1 М;

-м) с помощью декадных переключателей калибратора установить на отсчетном устройстве ВЫХОД УП ЦУ 854 сигнал Аизм=1 мА для выхода 0-5 мА и 7,2 мА для выхода 4-20 мА. Значение сигнала, отображаемого при этом на отсчетном устройстве калибратора Ак, занести в протокол;

-н) рассчитать погрешность Y2 измерения сигнала, подаваемого с калибратора, по формуле (2) и занести ее значение в протокол;

-о) занести в протокол значение погрешности уз, отображаемое на отсчетном устройстве УП:

-п) рассчитать значение погрешности УП у по формуле (1) для отметки 2 и занести его в протокол;

-р) повторить последовательность действий, указанную в перечислениях и) - п), для поверяемых отметок № 4, 6, 8, 10. При этом с установки УППУ-1М и с калибратора подавать сигнал, соответствующий поверяемой точке и значению тока Аизм, указанным в таблице 5.

• 4.4.2.2 Определение основной погрешности для поверяемых пределов входного сигнала 1,0 А,

• 2,5 А, 5,0 А проводить аналогично, соблюдая последовательность действий, указанную в п.4.4.2.1. Пределы измерения установки УППУ-1 М, соответствующие поверяемым пределам, приведены в таблице 5.

  									Лист
  1	Зам	УИМЯ.002-2011				МП.ВТ.117 - 2005			6
  Изм	Лист	№ докум.		Подп.	Дата
  Инв № подл			Подп. и дата			Взам. инв №	Инв. № подл	Подп. и дата

Таблица 4

Таблица 5

• 5.1 Результаты поверки оформляются протоколом по форме, приведенной в приложении Б.

• 5.2 Положительные результаты первичной поверки удостоверяются нанесением на лицевую поверхность прибора оттиска поверительного клейма, клейма-наклейки и записью в паспорте результатов поверки.

• 5.3 Положительные результаты периодической поверки удостоверяются нанесением на лицевую поверхность прибора оттиска поверительного клейма и клейма-наклейки.

• 5.4 При отрицательных результатах поверки прибор бракуется и выдается извещение о непригодности в соответствии с СТБ 8003-93 с указанием причин. При этом оттиск поверительного клейма и клеймо-наклейка гасятся.

  									Лист
  1	Зам	УИМЯ.002-2011				МП.ВТ.117 - 2005			8
  Изм	Лист	№ докум.		Подп.	Дата
  Инв № подл			Подп. и дата			Взам. инв №	Инв. № подл	Подп. и дата

(рекомендуемое)

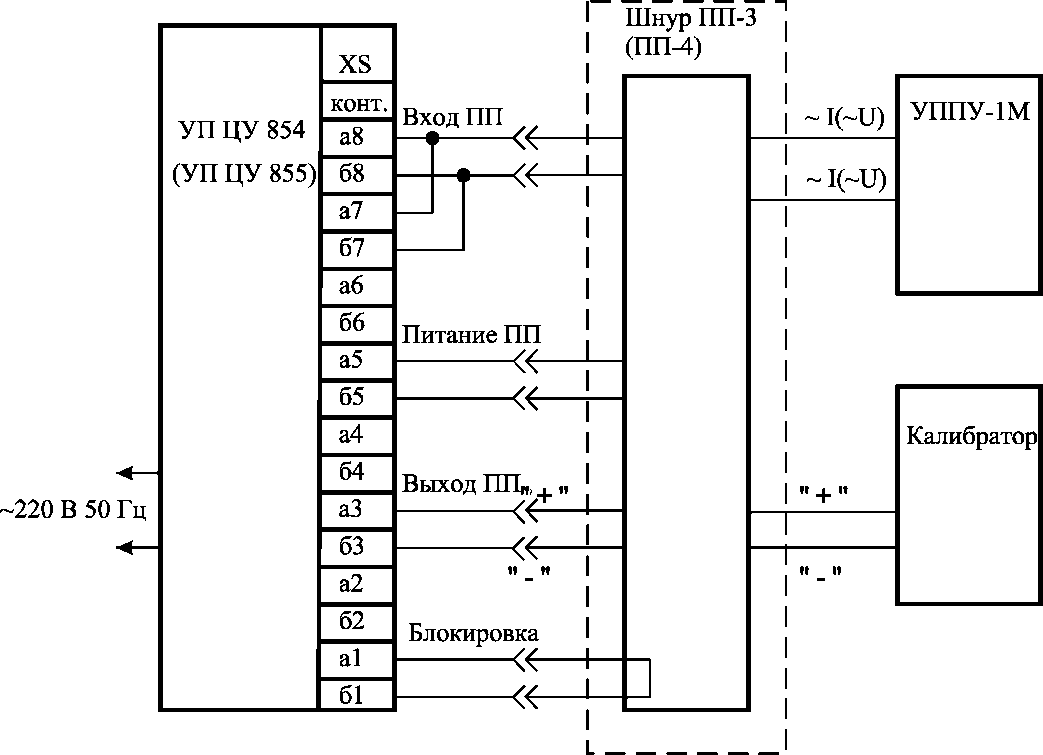

Схема определения основной погрешности УП

Рисунок А.1- Схема подключения приборов при поверке УП

(рекомендуемое)

Протокол № _____________ от _____________

поверки установки поверочной ЦУ 855 № ___________

Предприятие-изготовитель ООО «Энерго-Союз»

Дата проведения поверки _______________

Перечень применяемых средств измерений

• 1 Внешний осмотр   (соответствует, не соответствует)

• 2 Определение электрического сопротивления и прочности изоляции

  Проверяемые цепи Измеренное значение сопротивления, МОм	Испытательное напряжение, кВ	(соответствует, не соответствует)
  3 Определение основной погрешности

Y₂*=(Аизм-Ак)/Ан; Y**=Vy₁²+ Y₂²+ Y₃² '           “/макс =

(соответствует, не соответствует)

Заключение: УП ЦУ855    Годна, не годна. Указать причину

Поверитель _________________ Подпись ________________

Протокол № _____________ от _____________

поверки установки поверочной ЦУ 854 № ___________

Предприятие-изготовитель ООО «Энерго-Союз»

Дата проведения поверки _______________

Перечень применяемых средств измерений

• 1 Внешний осмотр   (соответствует, не соответствует)

• 2 Определение электрического сопротивления и прочности изоляции

  Проверяемые цепи Измеренное значение сопротивления, МОм	Испытательное напряжение, кВ	(соответствует, не соответствует)
  3 Определение основной погрешности

Y₂*=(Аизм-Ак)/Ан; Y**=Vy₁²+ Y₂²+   '           “/макс =

(соответствует, не соответствует)

Заключение: УП ЦУ854    Годна, не годна. Указать причину

Поверитель _________________ Подпись ________________

(обязательное)

Поправочные множители для испытательного напряжения в зависимости от места проведения испытания

Таблица В.1

Лист регистрации изменений
