Государственная система обеспечения единства измерений

УРОВНЕМЕРЫ АНАЛОГО-ДИСКРЕТНЫЕ АКУСТИЧЕСКИЕ АДАУ-1М

Методика поверки

МП 208-009-2016

г. Москва

Настоящий документ распространяется на уровнемеры аналогодискретные акустические АДАУ-1М (далее уровнемеры), изготавливаемые ОАО "Теплоприбор", г. Рязань.

Методика устанавливает методику и последовательность первичной и периодической поверок. Периодическая поверка проводится без демонтажа уровнемеров с места эксплуатации.

Интервал между поверками - не более пяти лет.

2

1 Операции поверки
  • 1.1 При проведении поверки должны выполняться операции, указан

ные в таблице 1. Таблица 1

Наименование операции

Номер пункта методики поверки

при первичной поверке

при периодической поверке

1 Внешний осмотр

6.1

6.1

2 Опробование

6.2

6.2

3 Проверка цифрового идентификатора ПО (контрольной суммы исполняемого кода метрологически значимой части)

6.3

6.3

4 Определение допускаемой приведенной погрешности методом сличения

6.4

5 Определение вариации выходного сигнала

6.5

6 Определение абсолютной погрешности срабатывания дискретного канала

6.6.

7 Определение допускаемой приведенной погрешности бездемонтаж-ным методом

6.7

6.6

2 Средства поверки
  • 2.1  При проведении поверки должны применяться средства поверки,

указанные в таблице 2.

Таблица 2

Наименование и тип средства поверки

Основные характеристики

Источник питания постоянного тока Б5-78/7

Диапазон измерений от 0 до 50 В, пределы допускаемой основной погрешности измерений ±3 %

Установка уровнемерная

НО-151

Диапазон измерений от 0 до 6000 мм, допускаемая основная абсолютная погрешность 1,25 мм

Барометр рабочий сетевой

БРС-1М-3

Диапазон измерений абсолютного давления от

5 до 1100 гПа, предел допускаемой абсолютной погрешности ±20 Па

Термометр ртутный стеклянный лабораторный

Диапазон измерений от 0 до 55 °C и от 50 до 105 °C, пределы допускаемой основной абсо-

3

Наименование и тип средства поверки

Основные характеристики

ТЛ-4

лютной погрешности измерений ±0,2 °C

Термогигрометр Ива-6

Диапазон измерений: относительной влажности от 0 до 98 %, температуры от минус 40 до 60 °C, пределы допускаемой основной абсолютной погрешности измерений: относительной влажности ±2 %, температуры ±1 %

Калибратор портативный многофункциональный Метран 510-ПКМ

Измерение напряжения постоянного тока от 1 до 11 В, предел допускаемой основной погрешности   ±(0,15 %±0,55 мВ).

Измерение силы постоянного тока от 0 до 22 мА, предел допускаемой основной погрешности ±(0,015 %+1 мкА).

Технологическая ПЭВМ с установленным программным обеспечением "ADAU l M A.exe"

  • 2.2  В процессе поверки могут быть использованы другие средства поверки, обеспечивающие поверку метрологических характеристик уровнемера с требуемой точностью.

  • 2.3  Все средства поверки, указанные в настоящем разделе, должны быть поверены (аттестованы) органами метрологической службы и иметь действующие знаки поверки.

3 Требования безопасности
  • 3.1  По способу защиты человека от поражения электрическим током уровнемеры относятся к классу 01 по ГОСТ 12.2.007.0-75.

  • 3.2  При проведении поверки должны быть соблюдены требования безопасности, предусмотренные "Правилами технической эксплуатации электроустановок потребителей", "Правилами техники безопасности при эксплуатации электроустановок потребителей", а также требования, указанные в руководстве по эксплуатации на поверяемый уровнемер и требования по безопасности эксплуатации применяемых средств поверки, указанные в НД на эти средства.

4

4  Условия поверки
  • 4.1  При проведении поверки должны соблюдаться следующие нормальные условия:

  • -    температура окружающей среды (25 ± 10) °C;

  • -    относительная влажность от 45 до 80 %;

  • -    атмосферное давление от 8,6-104 до 10,6-104 Па (от 645 до 795 мм рт. ст.).

Допускается проведение поверки в рабочих условиях эксплуатации уровнемеров, при соблюдении требований к условиям эксплуатации поверочного оборудования.

  • 4.2  Поверочная среда — дистиллированная вода или вода высокой чистоты.

5  Подготовка к поверке
  • 5.1  Перед проведением поверки выполняют следующие действия:

  • - проверяют наличие действующих свидетельств (отметок) о поверке (метрологической аттестации) в паспортах (формулярах) используемых средств измерений;

  • - проверяют наличие паспорта и руководства по эксплуатации на поверяемый уровнемер;

  • - проверяют соблюдение условий по разделу 4;

  • - подготавливают к работе поверяемый уровнемер и средства поверки в соответствии с руководством по эксплуатации на них.

  • - проверяют отсутствие вблизи места проведения работ по поверке сварочных и других работ, сопровождающихся высоким уровнем электромагнитных излучений или акустических шумов высокой частоты.

6  Проведение поверки
  • 6.1   Внешний осмотр

При проведении внешнего осмотра проверяют:

  • - соответствие внешнего вида, состояния и комплектности уровнемера паспорту РИЮУ.407631.005 ПС и руководству по эксплуатации РИЮУ.407631.005 РЭ;

  • - первичный и вторичный преобразователи на отсутствие видимых повреждений и деформаций;

  • - наличие пломб на уровнемере;

  • - состояние лакокрасочных покрытий и четкость маркировки;

  • - состояние соединительных проводов и кабелей.

Результаты внешнего осмотра считают положительными, если отсутствуют механические повреждения, нарушения покрытий, соединительных проводов и кабелей, комплектность и внешний вид соответствуют требованиям технической документации.

5

  • 6.2 Опробование

    • 6.2.1 При проведении первичной поверки первичный преобразователь уровнемера устанавливают в измерительный резервуар уровнемерной установки и подключают в соответствии с руководством по эксплуатации РИЮУ.407631.005 РЭ, к вторичному преобразователю подключают средства поверки в соответствии с приложением А.

Измерительный резервуар уровнемерной установки заполняют поверочной средой с температурой (20±10) °C при атмосферном давлении от 645 до 795 мм рт. ст.

Уровнемер включают и выдерживают в рабочем состоянии в течение времени не менее 15 мин.

При проведении периодической поверки на технологическую ПЭВМ, используемую в технологическом процессе при работе уровнемера, устанавливают технологическое программное обеспечением "ADAU_l_M_A.exe".

  • 6.2.2 На панели управления программы "ADAU_l_M_A.exe" выбирают вкладку "Настройка обмена", в меню "Параметры порта" дискретного и аналогового каналов задают номера Сот-портов, к которым подключены цифровые выходы аналогового и дискретного каналов.

На вкладке "Опрос прибора" в меню "Настройка команд" задают адреса DST и SRC.

Нажимают кнопку "Запрос RS-485".

Выходной сигнал с цифровых выходов контролируют по дисплею технологической ПЭВМ (рисунок 1), с аналоговых выходов - по калибраторам-измерителям унифицированных сигналов.

Уровень :

40 %

Байты залитых точек с 1 по 8 11111111

с 9 по 16 11100000

с 17 по 23 00000000

40- i

Уровень :   м

43 %

20-

10- \

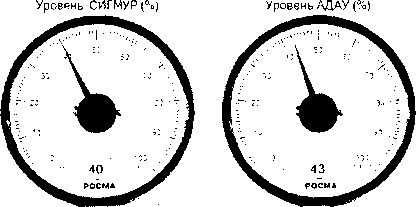

Рисунок 1 - Значение уровней цифровых выходов, отображаемых на дисплее технологической ПЭВМ.

Измеренное значение уровня дискретного и аналогового каналов должно соответствовать действительному значению уровня в резервуаре.

  • 6.2.3 Проводят опробование путем увеличения (уменьшения) уровня жидкости в измерительном резервуаре уровнемерной установки в интервале от 10 до 90 % верхнего предела диапазона измерений.

При проведении периодической поверки опробование проводят путем увеличения (уменьшения) уровня жидкости в технологическом резервуаре в

6 интервале, обеспечиваемом технологическими возможностями оборудования.

  • 6.2.4 Проверяют обеспечение дистанционного контроля исправности. Для переключения в режим дистанционного контроля исправности подключают к цепи "Контроль" (контакты 15, 16 разъема XS3) внешний источник напряжения постоянного тока (27±2,7) В.

  • 6.2.5 Результаты опробования считают положительными, если при увеличении (уменьшении) уровня жидкости соответствующим образом изменялись значения выходных сигналов, значения аналогового и цифрового выходных сигналов соответствовали друг другу, обеспечивался контроль исправности уровнемера - при подключении источника питания к цепям контроля выходные сигналы соответствовали 50 % диапазона измерений.

  • 6.3  Проверка цифрового идентификатора ПО (контрольной суммы исполняемого кода метрологически значимой части).

Проверку цифрового идентификатора проводить следующим образом:

  • - подключить уровнемеры к технологической ПЭВМ в соответствии с приложением А в зависимости от исполнения уровнемеров;

  • - включить источник питания;

  • - запустить программу «ADAU_l_M_A.exe»;

  • - войти в меню "Настройки";

  • - нажать кнопку "Контрольная сумма";

  • - сравнить выданную "Контрольную сумму" с контрольной суммой указанной в паспорте.

Допускается использование другого ПО, работающего в соответствии с протоколом обмена данными (приложение Е руководства по эксплуатации РИЮУ.407631.005 РЭ).

Результаты проверки считать положительными, если выданная программой контрольная сумма совпадает с контрольной суммой загрузочного программного модуля, указанной в паспорте уровнемеров.

  • 6.4  Определение приведенной погрешности методом сличения

Измерительный резервуар уровнемерной установки заполняют жидкостью выше верхнего предела диапазона измерений уровнемера, в резервуаре устанавливают давление и температуру, соответствующие градуировочным значениям с точностью ±20 %.

Уровнемер включают. На экране панели управления программы "ADAU_l_M_A.exe" нажимают кнопку "Запрос RS-485".

Плавно снижают уровень поверочной среды.

Фиксируют в контрольных точках 93, 80, 57, 23, 10, 5 % диапазона измерений значения выходных сигналов аналогового канала по калибратору портативному многофункциональный Метран 510-ПКМ, дискретного канала по дисплею технологической ПЭВМ (рисунок 2), показания прибора Табло-AM.

7

Уровень АДАУ (%)

Уровень :

57 %

Рисунок 2 - Значение уровня цифрового выхода аналогового канала, отображаемого на дисплее технологической ПЭВМ.

Определяют приведенную погрешность по формуле

(1)

где LU3M - значение уровня, измеренное уровнемером, мм;

Ld- значение уровня, измеренное уровнемерной установкой, мм;

Lmax- верхний предел диапазона измерений, мм.

Для цифрового выходного сигнала значение уровня, измеренное уровнемером, LU3M вычисляют по формуле

(2)

где Н%— значение уровня на дисплее персональной ЭВМ, %;

Lmax - верхний предел диапазона измерений, мм.

Для аналогового выходного сигнала в виде силы постоянного тока значение уровня LU3M вычисляют по формуле

(3)

где 1изм- выходной сигнал уровнемера, мА;

1тах - максимальный выходной сигнал уровнемера, мА;

1тт~ минимальный выходной сигнал уровнемера, мА; Lmax- верхний предел диапазона измерений, мм.

Для аналогового выходного сигнала в виде напряжения постоянного тока значение уровня LU3M вычисляют по формуле где иизл1-выходной сигнал уровнемера, В;

шах

Umax - максимальный выходной сигнал уровнемера, В;

Lmax- верхний предел диапазона измерений, мм.

8

Результаты поверки считают положительными, если приведенная погрешность не превышает ±1 % диапазона измерений, во время снижения уровня показания прибора Табло-AM соответствовали таблице 3.

Таблица 3

Контрольная точка,

в процентах от верхнего предела диапазона измерений, %

Показания прибора "Табло-AM", %

93

90

80

80

57

55

23

20

10

10

5

5

  • 6.5  Определение вариации выходного сигнала

Определение вариации рекомендуется проводить одновременно с определением приведенной погрешности.

Измерительный резервуар уровнемерной установки заполняют жидкостью выше верхнего предела диапазона измерений уровнемера, в резервуаре устанавливают давление и температуру, соответствующие градуировочным значениям с точностью ±20 %.

Уровнемер включают. На экране панели управления программы "ADAU_l_M_A.exe" нажимают кнопку "Запрос RS-485".

Плавно снижают уровень измеряемой среды, в контрольных точках 93, 80, 57, 27 % диапазона измерений фиксируют значения выходных сигналов аналогового канала.

Затем уровень плавно повышают и в тех же контрольных точках вновь фиксируют значения выходного сигнала.

Вариацию показаний вычисляют по формуле

(5)

где - погрешность, определенная по формуле (1) при понижении уровня измеряемой среды;

- погрешность, определенная по формуле (1) при повышении уровня измеряемой среды.

Результаты поверки считают положительными, если вариация показаний не превышает ±1 % верхнего предела диапазона измерений.

  • 6.6  Определение абсолютной погрешности срабатывания дискретного канала

Измерительный резервуар уровнемерной установки заполняют жидкостью выше верхнего предела диапазона измерений уровнемера, в резервуаре

9

устанавливают давление и температуру, соответствующие градуировочным значениям с точностью ±20 %.

Уровнемер включают. Определяют абсолютную погрешность срабатывания дискретного канала в дискретной точке 100 %.

Снижают уровень поверочной среды в резервуаре уровнемерной установки. В момент изменения показаний калибратора портативного многофункциональный Метран 510-ПКМ, подключенного к выходу дискретного канала (контакты 24, 25 разъема XS3), останавливают процесс снижения уровня и фиксируют значение уровня по уровнемерной установке.

Абсолютную погрешность срабатывания дискретного канала в дискретной точке определяют по формуле

А = L - L                      (6)

изм ном ч

где LU3M - значение уровня по уровнемерной установке, мм;

LH0M ~ номинальное положение дискретной точки (приложение Б), мм.

Повторяют определение абсолютной погрешности срабатывания дискретного канала при снижении уровня во всех дискретных точках.

Результаты поверки считают положительными, если абсолютная погрешность срабатывания дискретного канала уровнемера во всех дискретных точках не превышает ±10 мм.

  • 6.7 Определение приведенной погрешности без демонтажным методом.

Определение приведенной погрешности уровнемеров бездемонтажным методом проводят путем сличения показаний аналогового канала и значений номинальных положений дискретных точек в интервале от 30 до 80 % диапазона измерений.

Измерительный резервуар, в котором установлен первичный преобразователь, заполняют поверочной средой выше 80 % диапазона измерений или до уровня технологически возможного уровня.

Уровнемер включают. На экране панели управления программы "ADAU_l_M_A.exe" нажимают кнопку "Запрос RS-485".

Плавно снижают уровень поверочной среды. В момент изменения показаний калибратора-измерителя унифицированных сигналов, подключенного к аналоговому выходу дискретного канала или изменения показаний цифрового выходного сигнала дискретного канала, останавливают процесс снижения уровня и фиксируют значение выходного сигнала аналогового канала (рисунок 3). Далее продолжают процесс слива поверочной среды и фиксирование выходных сигналов в каждой дискретной точке.

10

40 -

Уровень :

30 %

Байты залитых точек с 1 по 8  11Ц1111

с 9 по 16 11000000

с 17 по 23 00000000

Уровень СИГМУР (%)

Уровень АДАУ (%)

Уровень :    зо

30 %

2D-

Рисунок 3 - Значение уровней цифровых выходов, отображаемых на дисплее технологической ПЭВМ

Для цифрового выходного сигнала значение уровня, измеренное уровнемером, LU3M(AK) вычисляют по формуле (2).

Для аналогового выходного сигнала в виде силы постоянного тока значение уровня, измеренное аналоговым каналом LU3M(AK) определяют по формуле (3).

Для аналогового выходного сигнала в виде напряжения постоянного тока значение уровня, измеренное аналоговым каналом LU3M(AK) определяют по формуле (4).

Определяют приведенную погрешность измерений по формуле

у =                         ! 00о            (5у

^тах

где LU3M(AK) - значение уровня, измеренное аналоговым каналом, мм;

ЬНОМ(ДК) - номинальное положение дискретной точки (приложение Б), мм;

Lmax верхний предел диапазона измерений, мм.

Результаты поверки считают положительными, если приведенная погрешность измерений не превышает ±1 % диапазона измерений.

И

7 Оформление результатов поверки
  • 7.1 Результаты поверки оформляют протоколом по форме, приведенной в приложении В.

  • 7.2 Положительные результаты первичной поверки уровнемеров оформляют записью в паспорте, удостоверенной подписью поверителя и нанесением знака поверки в соответствии с приказом Минпромторга России от 02 июля 2015 г. № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 7.3 Положительные результаты периодической поверки уровнемеров оформляют записью в паспорте, удостоверенной подписью поверителя и нанесением знака поверки или выдают свидетельство о поверке по установленной форме в соответствии с приказом Минпромторга России от 02 июля 2015 г. № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 7.4 При отрицательных результатах поверки выписывается "Извещение о непригодности к применению" в соответствии с приказом Минпромторга России от 02 июля 2015 г. № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке", поверку прекращают. Уровнемер бракуют.

    Б.А. Иполитов

    В.И. Никитин

    .А. Иноземцев

Нач. отдела 208 ФГУП "ВНИИМС"

Нач. сектора отдела 208 ФГУП "ВНИИМС"

И.о. начальника бюро ОАО "Теплоприбор"

12

Преобразователь вторичный АДАУ-АМВП

Приложение А

(справочное)

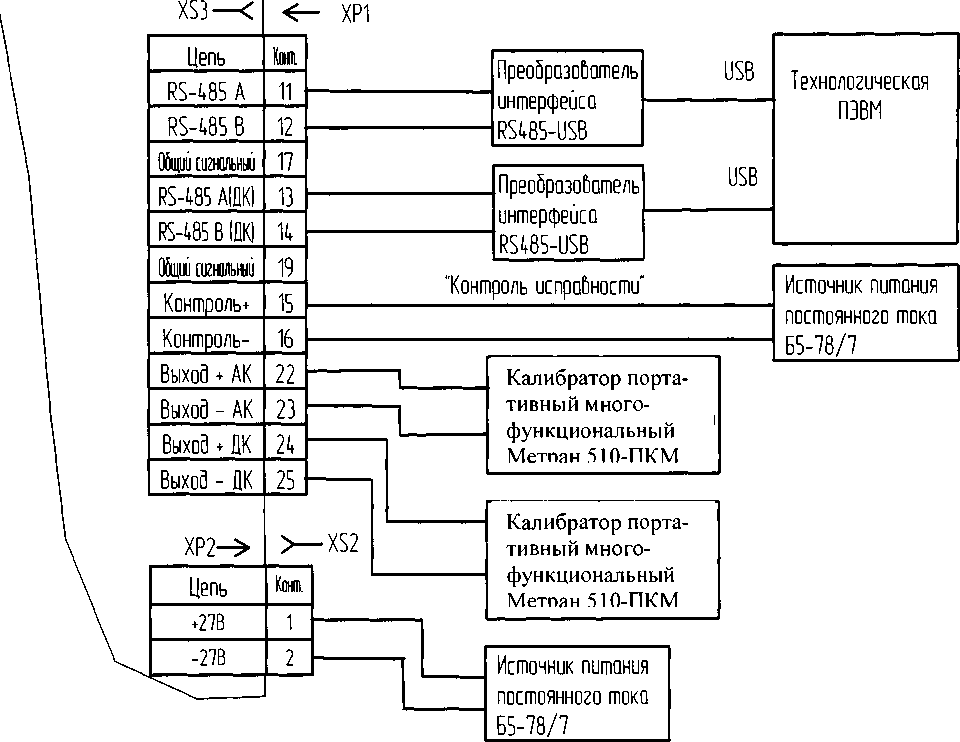

Схема подключения средств поверки при первичной поверке

13

Приложение Б

(справочное) Номинальные положения дискретных точек дискретного канала уровнемера аналого-дискретного акустического АДАУ-1М

Таблица Б.1

Дискретная точка

Номинальные положения дискретных точек в зависимости

от диапазона измерений уровнемера,

мм

обозна

чение

положение, % д иапазона измерений

отОдо 1500мм

отОдо 2000 мм

отОдо 2500мм

отОдо 3000 мм

Б1

5

75

100

125

150

Б2

10

150

200

250

300

БЗ

15

225

300

375

450

Б4

20

300

400

500

600

Б5

25

375

500

625

750

Б6

30

450

600

750

900

Б7

35

525

700

875

1050

Б8

40

600

800

1000

1200

Б9

45

675

900

1125

1350

Б10

50

750

1000

1250

1500

БИ

55

825

1100

1375

1650

Б12

60

900

1200

1500

1800

Б13

65

975

1300

1625

1950

Б14

70

1050

1400

1750

2100

Б15

75

1125

1500

1875

2250

Б16

80

1200

1600

2000

2400

Б17

85

1275

1700

2125

2550

Б18

90

1350

1800

2250

2700

Б19

95

1425

1900

2350

2850

Б20

100

1500

2000

2500

3000

14

Продолжение таблицы Б. 1

Дискретная точка

Номинальные положения дискретных точек в зависимости от диапазона измерений уровнемера, мм

обозна

чение

положение. % диапазона измерений

от0до3500мм

от0до4000мм

отОдо 5000 мм

отОдо 6000 мм

Б1

2

70

80

100

120

Б2

5

175

200

250

300

БЗ

7,5

262,5

300

375

450

Б4

10

350

400

500

600

Б5

12,5

437,5

500

625

750

Б6

15

525

600

750

900

Б7

20

700

800

1000

1200

Б8

25

875

1000

1250

1500

Б9

30

1050

1200

1500

1800

Б10

35

1225

1400

1750

2100

БИ

40

1400

1600

2000

2400

Б12

45

1575

1800

2250

2700

Б13

50

1750

2000

2500

3000

Б14

55

1925

2200

2750

3300

Б15

60

2100

2400

3000

3600

Б16

65

2275

2600

3250

3900

Б17

70

2450

2800

3500

4200

Б18

75

2625

3000

3750

4500

Б19

80

2800

3200

4000

4800

Б20

85

2975

3400

4250

5100

Б21

90

3150

3600

4500

5400

Б22

95

3325

3800

4750

5700

Б23

100

3500

4000

5000

6000

15

Приложение В (рекомендуемое) Форма протокола поверки уровнемера АДАУ-1М

Поверяемое изделие Уровнемер аналого-дискретный акустический АДАУ-1М РИЮУ.407631,005 ТУ, зав. №____________________

Условия поверки:

температура окружающей среды_____________________

относительная влажность воздуха_____________________

атмосферное давление__

температура измеряемой среды______________________

Средства поверки___________________________________

Внешний осмотр________________________________

Опробование____________________________________

Измеряемая среда_________________________________

Таблица В.1 - Результаты поверки уровнемера на уровнемерной установке

Значение уровня, % диапазона измерений

Аналоговый выход

Цифровой выход

Значение уровня, измеренное уровнемером, мм

Значение уровня, измеренное уровнемерной установкой, мм

Приведенная погрешность, %

Значение уровня, измеренное уровнемером, мм

Значение уровня, измеренное уровнемерной установкой, мм

Приведенная погрешность, %

93

80

57

23

10

5

Таблица В.2 Результаты поверки дискретного канала

Номинальное   положение

дискретной точки

Значение уровня по уровнемерной установке, мм

Абсолютная    погреш

ность, мм

% от диапазона измерений

мм

2

5

7,5

10

12,5

15

20

25

30

35

16

Продолжение таблицы В.2

Номинальное   положение

дискретной точки

Значение уровня по уровнемерной установке, мм

Абсолютная    погреш

ность, мм

% от диапазона измерений

мм

40

45

50

55

60

65

70

75

80

85

90

95

100

Таблица В.З Результаты поверки уровнемера бездемонтажным методом

Значение уровня, % диапазона измерений

Аналоговый выход

Цифровой выход

Значение уровня по показаниям аналогового канала, мм

Номинальное положение дискретной точки, мм

Приведенная погрешность, %

Значение уровня по показаниям аналогового канала, мм

Номинальное положение дискретной точки, мм

Приведенная погрешность, %

80

50

30

Уровнемер аналого-дискретный акустический АДАУ-1М

(годен, не годен, указать причину)

Поверитель__

20______г.

Личная подпись     Расшифровка подписи

17

МП 208-009-2016

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
