Методика поверки «Установка для поверки иградуировки электроизмерительных приборов У300» (3.487.021ТО)

42 2264

Техническое описание и инструкция по эксплуатации

3.487.021 ТО

•н

• 4) зажимы поверяемый и ОН’АЗЦОИЫИ, раслололсштые в левой частя панели, дублируют соответствующие зажимы, распололэн-ньв в правой части. Зажимы ПОВЕРЯЕМЫЙ подключаются последовательно с зажимами ОБРАЗЦОВЫЙ при переключателе ПОВЕРЯЕМЫЙ ПРИБОР, установленном в положении "А* и параллельно - при положении переключателя " V

• 5) зажимы "'^ЗОО А**, на которые подается переменное напряжение до 0,5 В при переключателе ЕЛОК ПИТАНИЯ в положении НИЗКОВОЛЬТНЫЙ;

• 6) сигнальная лампочка, сигнализирующая о перегрузке

выпрямителей высоковольтного блока.                “

• 5.6. С целью обеспечения поверки милливольтметров с пре- , делами измерения до 1000 мВ и микроамперметров с пределами измерения от 0,1 мкА и малым внутренним сопротивлением к установке придается выносной делитель напряжения с коэффициентами деления:

1/3; 1/10; 1/30; 1/100; 1/300; 1/1000, который подключается к вькодным зажимам установки. Поверяемый прибор при этом подключается к обарму зажиму и к зажиму с треОуемюл коэффициентом деления. Максимальное напряжение, подаваемое на вход делителя, не должно превьиать I В.

• 5.7. Установка имеет шнур питания для подключения установки к сети и соединительные проводники для подключения поверяемых и образцовых приборов.

  в нрило*'

• 5.8. Данные трансформаторов- и дросселей указаны яении 2.

6. УКАЗАНИЯ ПО ПОВЕРКЕ

• 6,1, При проведений поверки должны выполняться щие операции:

• 6.1.1, Определение номинального и максимального ВЫХОДЕ1ЫХ величин (п. 6,5.3).

• 6.1.2, Определение действующего значения переменной составляющей выходного постоянного напряжения (п,6,5.4).

• 6.1.3, Определение коэффидаента нелинейных искажений su-ходных переменных напряжений (п.5,5,5).

• 6.2. Средства поверки

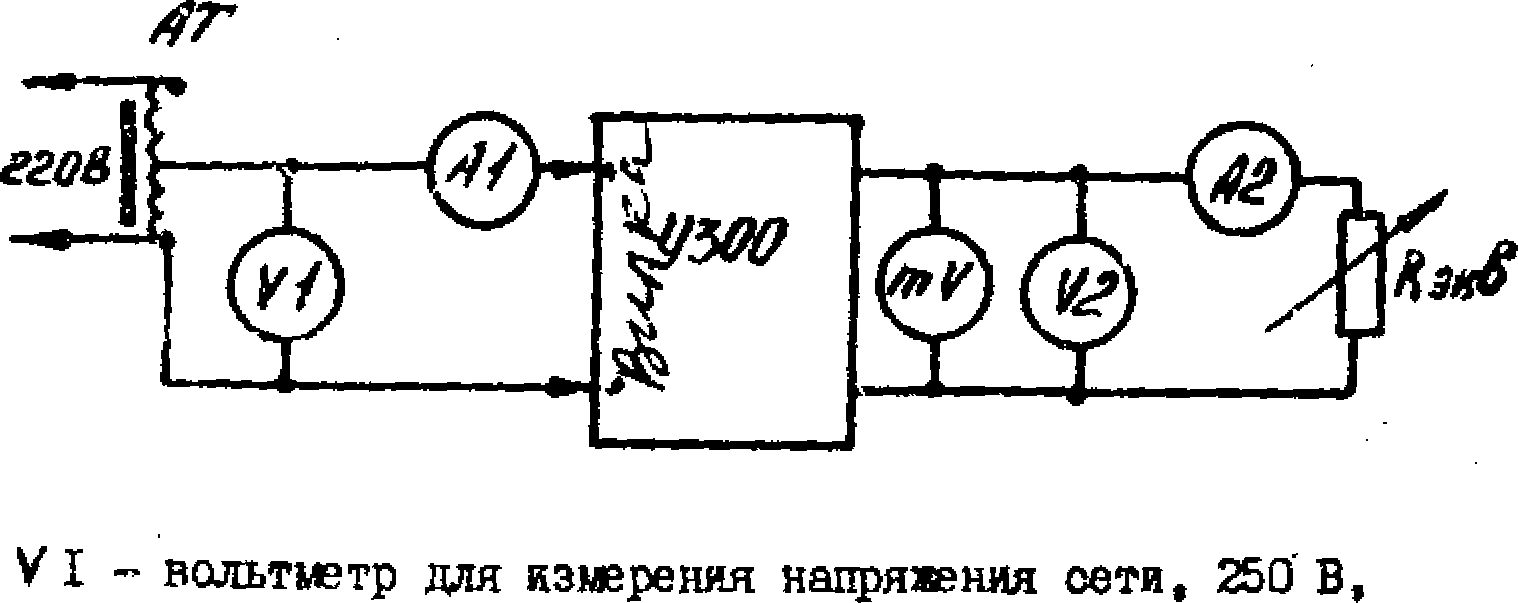

• 6.2,1, При проведении поверки установки на постсяпноь;

TOf-35 ПО схеме рис. I применяйте следующие средства:

Схема nonepjoi установки на постоянном тока

AI ~

измерения

тока потребления уотановкой.

кл.2,5;

амперметр для

5 А, ял,2,5;

воильтмвтр для

клеммах установки ПОВЕРЯЕМЫЙ, до 1СЮО амперметр для измерения тока в нагрузке, до 300 А, (в зависимости от поверяемого предела), кл.1,5; Вэк5. - эквивалент нагрузки;

АТ ~ автотрансформатор для регулировки напряжения сети; тУ - ламповый милливаяйие'п> для’измерения напряжения пульсаций, до 10 В.

Рис, I'

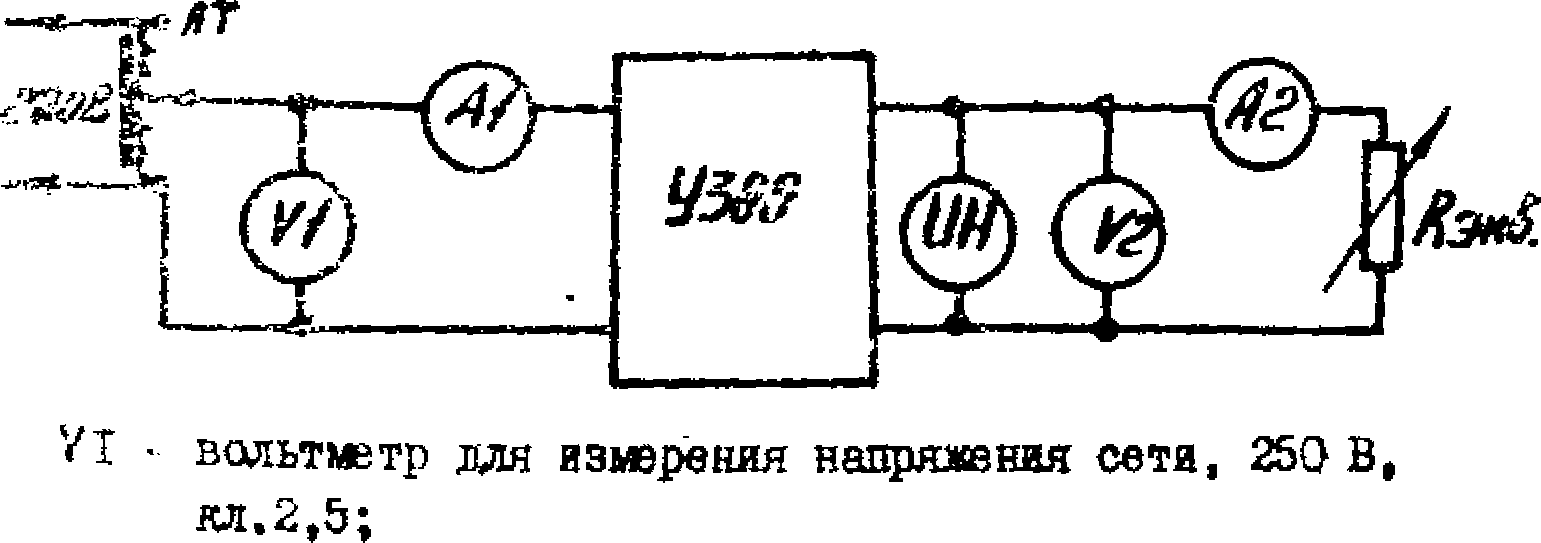

о;2,2. При проведенки поверки устаиовкн на переменном TOifc по схеге рис.2 применяйте следующие средства:

Схема поверки установки на переменном токе

г

амперметр для измерения тока потребления установкой, 5 А, кд,2,5;

10

V' 2 - вольтметр для измерения переменного паярл^.:; ■ ria клеммах установки nOHE?HEf<iii, до 1003 li, кл. 1,5;

А2 - ампер(летр для измерения тока is нагрузке, до 3CG А (в зависимости от поверяемого предела', кл. 1,5;

R эад, - эквивалент нагрузки;

АТ - автотрансформатор для peryjiapc©KK напряжои-ля сети;

ИН - измеритель нелинейных искаяений, до 5 л.

Рис. 2

• 6.3. Условия паверйг

При проведении поверки соблюдайте следуяицис условия:

• 1) температура окружапрего воздуха должна б1/гь С2(>5) ’’^0 при относительной влажности до 80 %;

• 2) питание должно бить от сети переменного тока напря.’я?-яием (220+22) В частотой (50^0,5) Гц (при проверке приборе? на частоте, отличной от 50 Гц, питание осуществляется от источника с частотой до 500 Гц напряжением 220 Б);

  должны 1факгичес1ся отсутствовать магнитные з эжотр^-поля, 1фомг земного магнитного поля;

  все металлические панели блоков и каркас уста1;он;« быть надежно электрически соединены жаду codct^ ;t

• 3) ческие

• 4) должны

  pS

земдены.

• 6.4. Подготовка к поверкс__

Перед проведением поверки выполните слепул';?е подгсе тельные работы:

• 1) установите и заземлите установку;

• 2) проверьте цепь сигнализации высокого иадр/д-лскдя;

• 3) устачозите переключатель СЕТЬ и переключатель "ICvQ?.-" а положение ВьиОдСЧЕНО;

• 4) у ст аноаяте переключатель пределов и ручки регулироьад в iqiaSHee левое положение;

• 5) солр/.те схему поверки установки <;оглеснс' риг-- 1;2.

• 6.5. Проведение поверки

• 6,5.1. Бдедняй осмотр

II

При проведении внешнего осмотра установите соответствие устансвкя требованиям коиплектноста, маркировки, по1фыгиЯ и наличию органов управления.

Установки, находящиеся в эксплуатации или запускаемые из ремонта, не доцускаюг к дальнейшей проверке, если в них:

• I) отсутствуют, расшатаны ила поереадены ручки управления;

3) обнаружены отсоединиващеся чести яла посторонние . предметы.

• 6.5.2. Опробование

К операции опробования относятся: '

• 1) проверка плавности per/JuipOBf®;

• 2) тфовврйа работоспособности,

Плавность регулирования органов регулирования проверяйте по схеме рис.2 вольтьетром (амперметром) класса точности не ниже 0,2 на

Конечная отметка шкалы прибора долина соответствовать нсминальноцу значению предела регулиравання. Изменяя выходное на1фяиение, проверьте возможность установки стрелки образцового прибора, подключеннох’о к выходным эажв1Ш уота-ноаки, на кавдую числовую отметку шкалы. Стрелка должна уста навливаться плавно, без видимых скачков»

При прооерке рабогоспособностя, уотановяа по схемам

рис. 1,2 соблюдайте следующие условия:

• 1) поверку установки на постоянном токе производите по cxeie рис.1, а на переменном по схеме рис.2;

• 2) при питании выхода от низковольтного йлова питания нзмвреыие параметров производите в каадом поломения переклхь чатедя блока;

• 3) при питании от высоковольтного бло;21 измерение 1ф0йз-водите на последнем^1феделе калдого поддиапазона (^ООУ ”, "350V", "IOOOV").

Случаи, когда измерения производятся не на вовх пределах регулирования, оговорены в методике поверки с указанием пре-- делав;

• 4) выходное нахфяжение устанавливайте ручкахй автотраао-^юрматора на блоке регулирования установки, а ток в нагруэ-1®-изменением сопротивления нагрузки (Н зквУ.

12

• 6.5.3. Определение нсйлинального и .чакс/мального зиаченил выходных величин.

Проверку выходных напряжений и токов устшювки производите по схемам рис.1 и рис,2 путем измерения 'гГапражнад на нагрузке (й экв) при соответствукщих токах в нагрузке. Наг-рузку рассчитайте на ток и мощность проверяемого предела. Измерения производите на всех пределах.

Значения выходных напряжений и токов ycraj-oBKii указаны в табл.Т настоящего описания.

• 6.5.4. Определение дейстауккцего значения переменной составляющей выходного постоянного напряжения.

Измерение эффективных значений переменных составдчюпих выходных постоянных напрязй1пай установки гт)оизподите .Ta?.itio-вым вольтметром по схеме рис,! на всех пределах.

Величина пульсада й не должна пре пиият з ка чгя     у i-' ;

ных в табл.1 настоящего описания.

• 6.5.5. Определение коэффициента нелине^^гж .'.citeuscioi ’ 2я

ходяых переменных напряжений,        '           ------------

Цроверк;' величины коэффициента нелинейных искажений выходных переменного напряжения и тока пр оизподите по cxew? рис.2 измерителем нелинейных искаиений па всех продела?: пр;: частоте питающей сети (50^1) Гц.

Измерения производите при наликатьнсм то;;е п соответствующем пределу, а также при иокинальнск и отключенной нагрузке.

Коэффициент не ли не йных искажений        б.г

L; i .• ’’

,      и < П ,

< '-s i *<

F

•г-Х      ’-гЬв’ь *|.ЛГ .-••

‘-■J'   i’'ti ОС

-■i-. Л -. Л'- S. I п, 3

/• l; 71; уг\ л

13

Контроль заземления установки и неисправность цепи саг-налйзaw высокого напряжения ’"^^азводите регулярно ^пер^‘адЧало»£_работьГ "на у ст анон ке. Включать переключатель ”1000?' ” следует только1^ьГ11ёобходимоста,

Нодадючёыие'прибоев , к установке и переключение переклю-чателей производите только при отключении от сети установки — (выключатся. СЕТЬ - в полояднйд~выклж?чёно, ручки автотранс^ форматора - в крайнем левом полоаении ),

Блокирующее устройство отключает питание высоковольтного блока ери опфмгий дьерк установки.

8. ПОДГОТОВКА К РАБСТВ И ПОРДДОК

УСТАНОВКИ

<;        нронцтейны установите изоляцл.онную псдс-

:о/и lo'rjavH й'нерх. Подставку через пазы закрепите о i;;aйбa^’3 к (с>ожг?е;1пам.

14

Пазы в изолядаонной подставке служат для регулировки ее в горизонтальной плоскости.

• 8.5. Проверьте и при необходимости установите:

• 1) переключатель ’'СЕТЬ*' в положение выключено;

• 2) переключатель "1000 0" - в положение выключено;

• 3) переключатели пределов - з нужное положение.

• 8.6. Ввод установки в эксплуатацию осувчествляэт потребитель.

/    9. ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ

• 9.1, Питание установки может при необходимости (при поверке приборов на частоте, отличной от 50 Гц) осуществляться от источника с частотой до 500 Гц нащуиением 220 В,

Для переключения установки на повышенную частоту откройте эаднкж) дверцу установки и переведите переключатель на распаечной планке блока коммутации в положение "до 500 Нг ".

Следует иметь в ваду, что стабилизатор в установке будет в этом случае отключен, поэтому стабильность напряжения на внходшрс зажинах установки и коэффициент нелинейных искажений будут определиться параметраью источника питания пятах>-щего установку. При выпуске с завода-изготовителя переклхча-тель установлен в положение "50 Н2 ".

• 9.2, Изменение положения переключателей блока коммутации я блоков питянист прпаяйопйте ПРИ обвоточенных блоках питания.

Снятие напряжения производите переключателвьГПЕТЕгпри работе с низковольтнш блоком или высоковольтным в первых девяти положениях переключателя (до "100 V "), При работе с высоковольтный блоком на пределе свыие 100 В снятие напряжения производате переключателем "lOOOV ".

10, ПОРДЦСК РАБОТЫ

Поверку приборов производите методом сличения показаний

поверяемого прибора с показаниями образцового гфи^ра. Подключение прийороа_15)оазводатё ~я соответствуицим зажимам на ycT&HOBKfl д соб-лилйниам по^рности,

• 10.1. Поверка вольтметров

10.1,1;ТЭольтметры с пределами измерения от I до 45 мБ и током потребления до 0,2 А поверяйте от высоковольтного блока питания с использованием делителя напряжения.

15

jL'.l,?, Волътглетры о преде^таь.® иамеренля от I до 45 мВ Toxofri потребления свыше 0,2 А поверяйте без выносного де-jiiiTc.'i? напрявония от

лах рогулированяя.

• 10.1.3. Наиболее делами измерения 45,

  раслространенкж тлливольтметри о пре-75 я 150 мВ поверяйте с низковольтного

блока питания, при переклу/нателе пределов регулирования бло-

в полояенйн *O,2A'*/’*O,I5V’'.

• 10.1.4. Вольтмзтры с Прадалами измерения от I до 1000 В поверяйте от высоковольтного блока, за исключением низковольтных вольтметров, ток потребления которых в сумме с током потребления образцового вольтметра превышает I А.

Низковольтные вольтметры с током потребления свыше I А дивер.яйте от низководьтнсгс блока питания.

• 10.2. Поверка амперметров

• 10.2,i. Амперметры с пределами измерения от до 0,2 А поверяйте от выносного делителя напряхвиия в том сду-Ясй, .когда надезае напряз^нуия на поверяемом а образцовом зод'ер.метрах не преэыпает I Б.

ТО:2.2. .Ачлеркетры с пределами йзг'''’'рени.я до I А, на ко-ropi-i; не- распространяется пункт 10.2.1, поверяйте от высоко-вальт.чого блока питания, причем выбор необходимого предела регул/ронания производите пооледовательным переключением П5г>ею??очгтеля пределов, }.ач;’.вая с первого, до требуемого 1;1>еде.да регулирования.

• 13.2.3. Ампергиетры посте,. т:кп о? I А до 50 А повер.нйтс

  влду, .предел рб;7Л^оваийя близок к пределу измерения при

При этелл следует и^«?ть в .на нереклячателе должен быть бора.                     ”

Пример. Нельзя амперкт?тр с тфеделом из^рения до 5 А поверять на пределе 50 А, т.к. э44«ктебность действия дросселя фильтра, подключенного в блоке на предала 50 А будет не достаточка для тока 5 А и переменная соотавляххцая в выпрямленном то.чБ может возрасти ваше допустимой нормы,

• 10.2.4. Амперметры переменного тока с пределами изиере-

16

НИЯ от I до 50 А поверяйте от низковольтного блока питания на любом из пределов регулирования, причем выбор щюдела регулирования (шредаляется падением напряжения на поверяемом и образцовом тфиборах.

• 10.2,5, Амперметры переменного тока с пределами ияндре^ НИЯ от 50 А до 300 А поверяйте от отдельных зажимов "'^ЗООА”.

II. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЙТОЩ

ИХ УСТРАНЕНИЯ

• 11,1, Наиболее часто встречающиеся неисправности приведены в табл, 2.

Таблица 2

ih’_J

12. ПРАВИЛА ХРАНЕНИЯ

• 12,1, Установка хранится в за^фытом помещении прх темпе > ратуре от I до 40 Ас и относительной, алажности воэгсха нэ более 80%,
