Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

СОГЛАСОВАНО

.Н. Пронин

» декабря 2020 г.

о. генерального директора

м. Д.И. Менделеева»

Государственная система обеспечения единства измерений Газоанализаторы MSR

Методика поверки

МП 242- 2412-2020

И.о. руководителя научно-исследовательского отдела государственных эталонов в области физико-химических измерений ФГУП «В ИМ йм. Д.И. Менделеева»

4М и:

AZ______А.В. Колобова

"22" декабря 2020 г.

Ведущий инженер

А.Л. Матвеев

-----

Санкт-Петербург 2020 г.

1 Общие положения

Настоящая методика поверки распространяется на газоанализаторы MSR. выпускаемые фирмой «MSR-Electronic GmbH», Германия, и устанавливает методы их первичной поверки до ввода в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.

Основные средства поверки должны быть прослеживаемы к государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2019.

Метод, обеспечивающий реализацию методики поверки - непосредственное сличение поверяемого средства измерений с эталоном той же единицы величины.

Методикой поверки предусмотрена возможность проведения поверки отдельных измерительных каналов газоанализаторов.

2 Перечень операции поверки средства измерений

2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки

Наименование операции

Номер пунк-та методики поверки

Обязательность проведения

при первичной поверке

при периодической поверке

1 Внешний осмотр

7

да

да

2 Подготовка к поверке и опробование средства измерений

8

да

да

3 Проверка программного обеспечения

9

да

да

4 Определение метрологических характеристик средства измерений

10

да

да

4.1 Определение основной погрешности

10.1

да

да

4.2 Определение вариации показаний

10.2

да

нет

4.3 Определение времени установления показаний

10.3

да

нет

2.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

3 Требования к условиям проведения поверки
  • 3.1 При проведении поверки следует соблюдать следующие условия:

  • -    температура окружающей среды. °C                                           20±5;

  • -     относительная влажность воздуха, %                                        от 30 до 80;

  • -     атмосферное давление, кПа                                            от 90.6 до 104.8.

4 Требования к специалистам, осуществляющим поверку
  • 4.1 К работе с газоанализаторами и проведению поверки допускаются лица, ознакомленные с ГОСТ 13320-81. Приказом Госстандарта от 14.12.2018 г. № 2664. эксплуатационной документацией на газоанализаторы, имеющие квалификацию не ниже инженера и прошедшие инструктаж по технике безопасности.

5 Метрологические и технические требования к средствам поверки
  • 5.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование этачонного средства измерений или вспомогательного средства поверки. номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

10

Прибор комбинированный Testo 622. диапазон измерений температуры от -10 до +60 °C. относительной влажности от 10 до 95 %, атмосферного давления от 300 до 1200 гПа (per. № 44744-10)

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки. номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

10

Секундомер СОСпр. ТУ 25-1894.003-90, погрешность ±0.2 с (per. № 11519-11)

8-10

Источник питания постоянного тока Б5-48, диапазон напряжения постоянного тока 0-50 В. сила тока 0-2 А *

Мультиметр цифровой Fluke 15В+, верхняя граница диапазона измерений постоянного и переменного тока 400 мВ, 4 В, 40 В. 400 В. 1000 В. силы постоянного и переменного тока 400 мкА. 4000 мкА. 40 мА. 400 мА. 4 А. 10 А, электрического сопротивления 400 Ом. 4 кОм. 40 кОм. 400 кОм. 4 МОм. 40 МОм (per. № 59778-15)

10

Стандартные образцы состава газовые смеси метан - азот (ГСО 10532-2014), пропан -азот (ГСО 10540-2014. 10541-2014), диоксид углерода - воздух (ГСО 10531-2014), метан - воздух (ГСО 10532-2014). пропан - воздух (ГСО 10540-2014, 10541-2014), изобутан - воздух (ГСО 10540-2014. 10541-2014), циклопентан - воздух (ГСО 10540-2014), гексан - воздух (ГСО 10540-2014, 10541-2014), гептан - воздух (ГСО 10540-2014, 10541-2014), метиловый спирт - воздух (ГСО 10540-2014. 10541-2014), этилен - воздух (ГСО 10540-2014. 10541-2014), бензол - воздух (ГСО 10540-2014), изопентан -воздух (ГСО 10540-2014, 10541-2014), ацетилен - воздух (ГСО 10541-2014), аммиак-воздух (ГСО 10547-2014), этан - воздух (ГСО 10541-2014), водород - воздух (ГСО 10532-2014). циклогексан - воздух (ГСО 10540-2014), бутилацетат - воздух (ГСО 10535-2014). изопропиловый спирт - воздух (ГСО 10535-2014). метилацетат - воздух (ГСО 10535-2014), 1-пропанол - воздух (ГСО 10535-2014), 2-бутанон - воздух (ГСО 10535-2014), аммиак - воздух (ГСО 10547-2014), хлор - азот (ГСО 10546-2014, 10547-2014), фтористый водород - азот (ГСО 10546-2014), цианистый водород - азот (ГСО 10546-2014, 10547-2014), хлористый водород - азот (ГСО 10546-2014, 10547-2014), фтор - азот (ГСО 10546-2014. 10545-2014), оксид углерода - воздух (ГСО 10532-2014), фосфин - азот (ГСО 10546-2014), диоксид серы - азот (ГСО 10546-2014), сероводород -воздух (ГСО 10546-2014. 10547-2014), моносилан - азот (ГСО 10546-2014, 10547-2014). диоксид азота - азот (ГСО 10546-2014. 10547-2014), оксид азота - азот (ГСО 10546-2014. 10547-2014), кислород - азот (ГСО 10531-2014) в баллонах под давлением; (ГСО 10550-2014), С5Ш- воздух (ГСО 10540-2014) в баллонах под давлением

Генератор озона ГС-024 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 19859-00)

Генераторы газовых смесей ГГС мод. ГГС-Т, ГГС-К (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 62151-15)

Рабочий эталон 1-го разряда - комплекс ГГП-1 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 48775-11);

Поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллоне под давлением

Азот о.ч.. сорт 1-й по ГОСТ 9293-74

Ротаметр РМ-А-0.063Г УЗ. ГОСТ 13045-81. верхняя граница диапазона измерений объемного расхода 0.063 м3/ч, кл. точности 4 *

10

Редуктор баллонный кислородный одноступенчатый БКО-50-4 по ТУ 3645-026-00220531-95 *

в комплекте с вентилем точной регулировки трассовым ВТР-4. диапазон рабочего давления (0-6) кгс/см2. диаметр условного прохода 3 мм *

Редуктор давления одноступенчатый «Go Regulator» из нержавеющей стали 316L *

Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2. диаметр условного прохода 3 мм *

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки. номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

10

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73. 6*1,5 мм или

Трубка поливинилхлоридная (ПВХ) 6x1.5 мм по ТУ 64-2-286-79 *

Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм. толщина стенки 1 мм *

Насадка *

5.2 Все средства измерений, кроме отмеченных знаком «*» в таблице 2, должны иметь действующие свидетельства о поверке, стандартные образцы состава в баллонах под давлением -действующие паспорта.

5.3 Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью 1).

6 Требования по обеспечению безопасности проведения поверки
  • 6.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

  • 6.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 6.3 Должны выполняться требования охраны труда для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 6.4 При работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают требования Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование. работающее под избыточным давлением», утвержденных приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. № 116.

7 Внешний осмотр
  • 7.1 При внешнем осмотре устанавливают соответствие газоанализаторов следующим требованиям:

  • -     соответствие комплектности (при первичной поверке) и маркировки требованиям эксплуатационной документации:

  • -     отсутствие механических повреждений газоанализаторов и линий связи, влияющих на работоспособность;

  • -     исправность органов управления.

8 Подготовка к поверке и опробование средства измерений
  • 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • -    выполнить мероприятия по обеспечению условий безопасности:

  • -     проверить наличие паспортов и сроки годности ГС в баллонах под давлением;

  • -     баллоны с ГС выдержать при температуре поверки не менее 24 ч;

  • -     выдержать газоанализаторы при температуре поверки в течение не менее 4 ч;

’Допускается использование стандартных образцов состава газовых смесей (ГС) утвержденного типа, не указанных в настоящей методики поверки, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого датчика, должно быть не более 1/3.

Информация о стандартных образцах состава газовых смесей утвержденного типа доступна на сайте Федерального информационного фонда по обеспечению единства измерений в сети Интернет.

  • -     подготовить газоанализаторы к работе в соответствии с требованиями эксплуатационной документации;

  • -     подготовить к работе эталонные и вспомогательные средства поверки, указанные в разделе 5 настоящей Методики поверки, в соответствии с требованиями их эксплуатационной документации.

  • 8.2 Опробование

Опробование газоанализаторов производится автоматически при включении электрического питания согласно эксплуатационной документации.

Результаты опробования считают положительными, если по окончании времени прогрева:

  • - на дисплее газоанализаторов (при его наличии) выводятся текущие результаты измерений:

  • - на аналоговом и цифровом выходах газоанализаторов (при наличии) есть соответствующие выходные сигналы:

  • - отсутствует сигнализация об ошибках и неисправностях.

9 Проверка программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

  • - проводят визуализацию идентификационных данных ПО газоанализаторов. Встроенное ПО газоанализаторов идентифицируется посредством отображения номера версии ПО на дисплее газоанализатора через меню (при отсутствии дисплея, номер версии ПО отображается при подключении к газоанализатору программатора). Версия ПО имеет вид: ХХХХХ - YYYYY. где ХХХХХ - ПО дисплея. YYYYY - ПО основной платы:

  • - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО газоанализаторов считают положительным, если идентификационные данные соответствуют указанным в описании типа (приложение к Свидетельству об утверждении типа).

10 Определение метрологических характеристик средства измерений
  • 10.1 Определение основной погрешности

Определение основной погрешности газоанализатора производят в следующей последовательности:

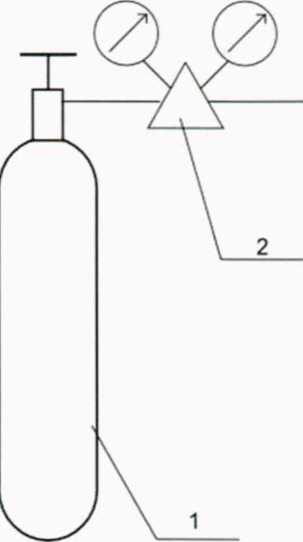

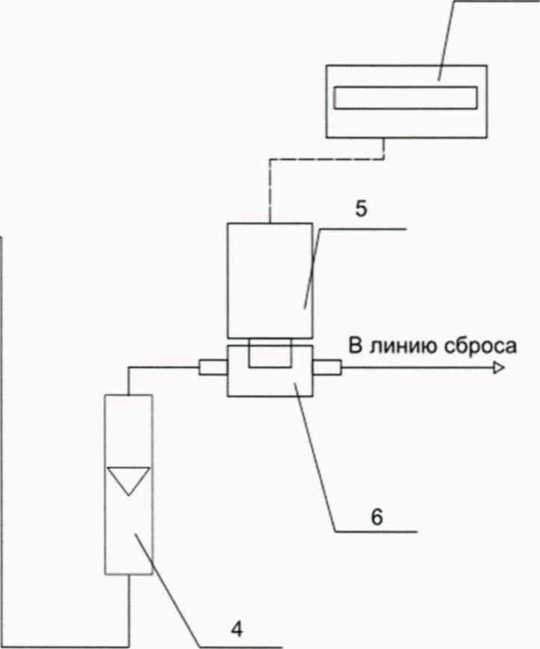

а) собирают газовую схему, представленную на рисунке Б.1 (Приложение Б);

б) на вход газоанализатора подают ГС (Приложение А, в зависимости от определяемого компонента) в последовательности:

  • - при первичной поверке:

  • - №№ 1-2-3-2-1-3 (для определяемых компонентов для которых в Приложении А указаны 3 ГС);

  • - №№ 1 - 2- 3- 4- 3- 2- 1 - 4 (для определяемых компонентов для которых в Приложении А указаны 4 ГС).

  • - при периодической поверке:

  • - №№ 1-2-3 (для определяемых компонентов для которых в Приложении А указаны ЗГС);

  • - №№ 1 - 2 - 3 - 4 (для определяемых компонентов для которых в Приложении А указаны 4 ГС).

Время подачи каждой ГС не менее утроенного времени установления показаний, время подачи контролируют с помощью секундомера.

в) по показаниям цифрового мультиметра (при наличии у газоанализатора аналогового выхода) и дисплея газоанализатора (при наличии) фиксируют установившиеся показания газоанализатора при подаче каждой ГС;

г) рассчитывают значение содержания определяемого компонента в Гой ГС по значению выходного токового сигнала по формуле

где Ij      - установившееся значение выходного токового сигнала газоанализатора при пода

че i-ой ГС. мА;

Св - верхний предел диапазона показаний определяемого компонента, объемная доля, млн'1 (%) или довзрывоопасная концентрация. % НКПР.

д) значение основной абсолютной погрешности газоанализатора млн*1 или % НКПР или % (об.д.), для диапазонов измерений для которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле

(2)

где С[ - установившиеся показания газоанализатора при подаче i-й ГС, объемная доля определяемого компонента, млн'1 (%) или довзрывоопасная концентрация. % НКПР;

С? - действительное значение содержания определяемого компонента в i-ой ГС. объемная доля определяемого компонента, млн'1 (%) или довзрывоопасная концентрация. % НКПР.

Действительное значение довзрывоопасной концентрации определяемого компонента в i-ой ГС Сд, % НКПР. по значению объемной доли определяемого компонента. %. рассчитывают по формуле

сд(% (об-Д.))

Снкпр

• 100.

(3)

где Сд( /о (обд ))   - объемная доля определяемого компонента, указанная в паспорте i-й ГС, %;

Снкпр - объемная доля определяемого компонента, соответствующая нижнему концентрационному пределу распространения пламени (НКПР) согласно ГОСТ Р МЭК 60079-20-1-2011, %.

е) значение основной относительной погрешности газоанализатора <5t, %, для диапазонов измерений для которых нормированы пределы допускаемой основной относительной погрешности. рассчитывают по формуле

Г—гд

^•100

(4)

ж) значение основной приведенной погрешности газоанализатора yt. %. для диапазонов измерений. в которых нормированы пределы допускаемой основной приведенной погрешности, рассчитывают по формуле

у =£iz£L.1Oo.                                 (5)

" Св-Сн                                               v '

где Св, Сн - значения объемной доли определяемого компонента, соответствующие верхнему и нижнему пределам диапазона измерений, в котором нормированы пределы допускаемой основной приведенной погрешности, млн'1.

  • 10.2 Определение вариации показаний газоанализатора Определение вариации показаний допускается проводить одновременно с определением основной погрешности по п. 4.1.1 при подаче ГС № 2 (для газоанализаторов для которых в Приложении А указаны 3 ГС) или ГС № 3 (для газоанализаторов для которых в Приложении А указаны 4 ГС).

Значение вариации показаний газоанализаторов 19д. в долях от пределов допускаемой основной абсолютной погрешности, рассчитывают по формуле

где До - пределы допускаемой основной абсолютной погрешности газоанализатора, объемная доля определяемого компонента. % или довзрывоопасная концентрация, % НКПР.

Значение вариации показаний газоанализаторов в долях от пределов допускаемой основной относительной погрешности, рассчитывают по формуле

с2 ~С2

Cf-60

• 100.

(7)

где 60   - пределы допускаемой основной относительной погрешности газоанализатора. %.

10.3 Определение времени установления показаний

Определение времени установления показаний допускается проводить одновременно с определением основной погрешности по п.10.1 при подаче ГС №1 и ГС № 3 (ГС № 4), в следующем порядке:

  • 1) подать на датчик газоанализатора ГС № 3 (ГС № 4), зафиксировать установившееся значение показаний газоанализатора;

  • 2) рассчитать значение, равное 0.9 от показаний газоанализатора, полученных в п. 1);

  • 3) подать на газоанализатор ГС № 1, дождаться установления показаний газоанализатора (отклонение показаний от нулевых не должно превышать 0.5 в долях от пределов допускаемой основной абсолютной погрешности), затем, не подавая ГС на газоанализатор продуть газовую линию и ГС № 3 (ГС № 4) в течение не менее 3 мин., подать ГС на газоанализатор и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного на предыдущем шаге.

Примечание: при поверке газоанализаторов с определяемым компонентом - кислород определение времени установления показаний проводить в следующем порядке:

  • 1) выдержать газоанализатор в чистом атмосферном воздухе в течение не менее 5 мин. зафиксировать показания газоанализатора:

  • 2) рассчитать значение, равное 0.9 от показаний газоанализатора, полученных в п. 1);

  • 3) подать на газоанализатор ГС №1, дождаться установления показаний газоанализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности);

  • 4) снять с газоанализатора насадку для подачи ГС и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного в п. 2).

11 Подтверждение соответствия средства измерений метрологическим требованиям
  • 11.1 Результаты определения основной погрешности и времени установления показаний считают положительными если определенные значения не превышают значений, указанных в Приложении В.

  • 11.2 Результат определения вариации показаний считают положительным, если вариация показаний газоанализаторов не превышает 0,5 в долях от пределов допускаемой основной погрешности.

12 Оформление результатов поверки
  • 12.1 При проведении поверки оформляют протокол результатов поверки.

  • 12.2 Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению, вносят результаты поверки в Федеральный информационный фонд по обеспечению единства измерений, по требованию владельца газоанализатора выдают свидетельство о поверке установленной формы.

При отрицательных результатах поверки вносят результаты поверки в Федеральный информационный фонд по обеспечению единства измерений, по требованию владельца выдают извещение о непригодности установленной формы, с указанием причин непригодности.

Знак поверки наносится на свидетельство о поверке.

11риложение А

(обязательное) Характеристики ГС, используемых при поверке газоанализаторов MSR

Таблица А.1 - Технические характеристики ГС, используемых при поверке газоанализаторов серии PolyGard 2 с оптикоабсорбционными чувствительными элементами

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС №1

ГС №2

ГС №3

метан (С1Ц)

От 0 до 4,4 % (от 0 до 100 %

НКПР)

ПНГ-

воздух

Марки Б по ТУ 6-21-5-82

2,05 % ± 7 % отн.

4,1 % ± 7 % отн.

±2,5% отн.

ГСО 10532-2014 (метан -азот)

пропан (СзН«)

От 0 до 1,7 % (от 0 до 100 %

НКПР)

Г1НГ-

воздух

Марки Б по ТУ 6-21-5-82

0,79 % ± 7 % отн.

±2 % отн.

ГСО 10540-2014 (пропан -азот)

1,58 % ± 7 %

отн.

±3 % отн.

ГСО 10541-2014 (пропан -азот)

диоксид углерода

(СО2)

от 0 до 2 %

ПНГ-

воздух

Марки Б по ТУ 6-21-5-82

1,0 % ± 5 % отн.

±1,5 % отн.

ГСО 10531 -2014 (диоксид углерода - воздух)

1,9 % ± 5 % отн.

±1,0 % отн.

ГСО 10531-2014 (диоксид углерода - воздух)

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность атте

стации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС №3

диоксид углерода

(СО2)

от 0 до 5 %

ПНГ -

воздух

Марки Б по ТУ 6-21-5-82

2,5 % ± 5 % отн.

4,75 % ± 5 %

отн.

±1,0 % отн.

ГСО 10531-2014 (диоксид углерода - воздух)

диоксид углерода (СО2)

от 0 до 2000

млн’1

ПНГ-

воздух

Марки Б по ТУ 6-21-5-82

0,1 % ± 10 % отн.

±2,5 % отн.

ГСО 10531-2014 (диоксид углерода - воздух)

0,19 %± 5%

отн.

±1,5 % отн.

ГСО 10531-2014 (диоксид углерода - воздух)

Примечания:

  • 1) 11ересчет значений концентрации определяемого компонента, выраженной в объемных долях, %, в значения довзрывоопасной концентрации, % НКПР, проводится с использованием данных ГОСТ Р МЭК 60079-20 -1-2011.

  • 2) Изготовители и поставщики стандартных образцов газовых смесей должны быть прослеживаемы к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ТЭТ 154-2019.

  • 3) Допускается использование в качестве ГС № 1 вместо азота особой чистоты сорт 2 по ГОСТ 9293-74 ИНГ - воздуха марки Б по ТУ 6-21-5-82 и наоборот.

Таблица А.2 - Технические характеристики ГС, используемых при поверке газоанализаторов серии PolyGard 2 с термокаталитическими чувствительными элементами

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС №3

метан (Cl U)

От 0 до 2,2 % (от 0 до 50 %

НКПР)

ПНГ-

воздух

Марки Б по ТУ 6-21-5-82

1,1 % ± 7 % отн.

2,05 % ± 7 %

отн.

±2,5% отн.

ГСО 10532-2014 (метан -воздух)

пропан (СзНх)

От 0 до 0,85 % (от 0 до 50 %

НКПР)

ПНГ-

воздух

Марки Б по ТУ 6-21-5-82

0,425 % ± 7 %

отн.

±4 % отн.

ГСО 10541-2014 (пропан -воздух)

0,79 % ± 7 % отн.

±2 % отн.

ГСО 10540-2014 (пропан -воздух)

изобутан (ьСШю)

От 0 до 0,65 % (от 0 до 50 %

НКПР)

ПНГ -воздух

Марки Б по ТУ 6-21-5-82

0,33 % ± 7 % отн.

±4 % отн.

ГСО 10541-2014 (изобутан - воздух)

0,6 % ± 7 % отн.

±2 % отн.

ГСО 10540-2014 (изобутан - воздух)

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

1 IorpeniHOCTb аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС №3

циклопентан

(С5Н10)

От 0 до 0,7 % (от 0 до 50 %

НКПР)

ННГ-

воздух

Марки Б по ТУ 6-21-5-82

0,35 % ± 7 % отн.

0,65 % ± 7 %

отн.

±5 % отн.

ГСО 10540-2014 (циклопентан - воздух)

гексан (СбНм)

От 0 до 0,5 % (от 0 до 50 % НКПР)

ПНГ-

воздух

Марки Б по ТУ 6-21-5-82

0,25 % ± 7 % отн.

±4 % отн.

ГСО 10541-2014 (гексан -воздух)

0,46 % ± 7 %

отн.

±2 % отн.

ГСО 10540-2014 (гексан -воздух)

гептан (С7Н16)

От 0 до 0,425 (от 0 до 50 % НКПР)

ПНГ-

воздух

Марки Б по ТУ 6-21-5-82

0,21 %±7%отн.

±4 % отн.

ГСО 10541-2014 (гептан -воздух)

0,4 % ± 7 % отн.

±2 % отн.

ГСО 10540-2014 (гептан -воздух)

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

11огрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС №3

метиловый спирт (СНзОН)

от 0 до 3.0 % (от

Одо 50% НКПР)

Г1НГ-

воздух

Марки Б по ТУ 6-21-5-82

1,5 % ± 5 % отн.

±5 % отн.

ГСО 10541-2014 (метиловый спирт - воздух)

2,85 % ± 5 %

отн.

±2,5 % отн.

ГСО 10540-2014 (метиловый спирт - воздух)

этиловый спирт (С2Н5ОН)

От 0 до 1,55 % (от 0 до 50 %

НКПР)

ННГ-

воздух

Марки Б по ТУ 6-21-5-82

0,78 % ± 10%

отн.

1,4 %± 10% отн.

ГГП-1

этилен (C2I U)

От 0 до 1,15 (от 0 до 50 %

НКПР)

ПНГ-

воздух

Марки Б по ТУ 6-21-5-82

0,55 % ± 7 % отн.

±4 % отн.

ГСО 10541-2014 (этилен -воздух)

1,07 %± 7%

отн.

±3 % отн.

ГСО 10541-2014 (этилен -воздух)

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

1(оминальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС №1

ГС №2

ГС №3

толуол (СбНбСНз)

от 0 до 0,5 (от 0 до 50 %

НКПР)

ИНГ -

воздух

Марки Б по ТУ 6-21-5-82

0,25 %± 10%

отн.

0,45 % ± 10%

отн.

*

ГГП-1

бензол (СбНб)

От 0 до 0,6 (от 0 до 50 %

НКПР)

ПНГ-

воздух

Марки Б по ТУ 6-21-5-82

0,3 % ± 7 % отн.

0,56 % ± 7 %

отн.

±2 % отн.

ГСО 10540-2014 (бензол-воздух)

ацетон ((СНз)гСО)

от 0 до 1,25 % (от 0 до 50 % НКПР)

ПНГ-

воздух

Марки Б по ТУ 6-21-5-82

0,63 %± 10%

отн.

1,13 % ± 10%

отн.

ГГП-1

этилацетаг

4НХО2)

от 0 до 1,0 % (от 0 до 50 % НКПР)

ПНГ-

воздух

Марки Б по ТУ 6-21-5-82

0,55 % ± 10%

отн.

0,91 %± 10%

отн.

*

ГГП-1

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

11оминальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС №3

изопентан (С5Н12)

от 0 до 0,55 % (от 0 до 50 %

НКПР)

ПНГ -

воздух

Марки Б по ТУ 6-21-5-82

0,27 % ± 7 % отн.

±4 % отн.

ГСО 10541-2014 (изопентан - воздух)

0,51 %±7%

отн.

±2 % отн.

ГСО 10540-2014 (изопентан - воздух)

ацетилен (С2Н2)

от 0 до 1,15% (от 0 до 50 %

НКПР)

ПНГ-

воздух

Марки Б по ТУ 6-21-5-82

0,58 % ± 7 % отн.

±4 % отн.

ГСО 10541-2014 (ацетилен - воздух)

1,07 %± 7%

отн.

±3 % отн.

ГСО 10541-2014 (ацетилен - воздух)

аммиак (NH3)

от 0 до 7,5 % (от 0 до 50 % НКПР)

ПНГ -

воздух

Марки Б по ТУ 6-21-5-82

3,75 % ± 7 % отн.

7,0 % ± 7 % отн.

±2,5 % отн.

ГСО 10547-2014 (аммиак -воздух)

этан (СгНб)

от 0 до 1,2 % (от 0 до 50 % НКПР)

ПНГ-

воздух

*■

Марки Б по ТУ 6-21-5-82

0,6 % ± 7 % отн.

±4 % отн.

ГСО 10541-2014 (этан-воздух)

1,12 %± 7%

отн.

±3 % отн.

ГСО 10541-2014 (этан -воздух)

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Поминальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

11огрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС №3

водород (Н2)

от 0 до 2,0 % (от 0 до 50 %

НКПР)

пнг -

воздух

Марки Б по ТУ 6-21-5-82

1,0 %± 7% отн.

±3 % отн.

ГСО 10532-2014 (водород

- воздух)

1,86 %± 7%

отн.

±2,5 % отн.

ГСО 10532-2014 (водород

- воздух)

циклогексан

6Н12)

от 0 до 0,5 % (от 0 до 50 % НКПР)

пнг-

воздух

Марки Б по ТУ 6-21-5-82

0,25 % ± 7 % отн.

0,46 % ± 7 % отн.

±5 % отн.

ГСО 10540-2014 (циклогексан - воздух)

бутилацетат

(СбН12О2)

от 0 до 0,3% (от 0 до 25 % НКПР)

ПНГ-

воздух

Марки Б по ТУ 6-21-5-82

0,15 %± 7% отн.

0,28 % ± 7 %

отн.

±3 % отн.

ГСО 10535-2014 (бутилацетат - воздух)

изопропиловый спирт (СзНяО)

от 0 до 1,0 % (от 0 до 50 %

НКПР)

ПНГ-

воздух

Марки Б по ТУ 6-21-5-82

0,5 % ± 7 % отн.

0,93 % ± 7 %

отн.

±3,0 % отн.

ГСО 10535-2014 (изопропиловый спирт - воздух)

метилацетаг

(СзН6О2)

от 0 до 1,55 % (от 0 до 50 % НКПР)

ПНГ-

воздух

Марки Б по ТУ 6-21-5-82

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

1 IorpcniHOCTb аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС №3

0,77 % ± 7 % отн.

±3,0 % отн.

ГСО 10535-2014 (метилацетат - воздух)

1,44 %± 7% огн.

±2,5 % отн.

ГСО 10535-2014 (метилацетат - воздух)

1-пропанол (СзН«О)

от 0 до 0,525% (от 0 до 25 %

НКПР)

ПНГ -

воздух

Марки Б по ТУ 6-21-5-82

0,25 % ± 7 % отн.

0,5 % ± 7 % огн.

±3 % огн.

ГСО 10535-2014

(1-пропанол - воздух)

Определяемый

компонент

Диапазон измерений объемной доли определяемого компонента

Поминальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

11огрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС №3

2-бутанон (метил-

этилкетон)

4Н8О)

от 0 до 0,75 % (от 0 до 50 %

НКПР)

ПНГ -

воздух

Марки Б по ТУ 6-21 -5-82

0,35 % ± 7 % отн.

0,7 % ± 7 % отн.

±3,0 % отн.

ГСО 10535-2014 (2-бутанон - воздух)

Примечания:

  • 1) Пересчет значений концентрации определяемого компонента, выраженной в объемных долях, %, в значения довзрывоопасной концентрации, % НКПР, проводится с использованием данных ГОСТ Р МЭК 60079-20-1-2011.

  • 2) Изготовители и поставщики стандартных образцов газовых смесей должны быть прослеживаемы к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2019.

  • 3) ГГП-1 - рабочий эталон 1-го разряда - комплекс ГГП-1, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 48775-11.

* - Пределы допускаемой относительной погрешности До(%) для заданного значения объемной доли целевого компонента в ПГС X для ГГП-1 вычисляется по формуле:

.       . L |,             (|д0„,„.|-К.„Н

\„(Х) = +0,шч|+

ве/nrw. л нижи.'          j

где Xllutlcll и     „ - нижняя и верхняя граница диапазона воспроизведения объемной доли целевого компонента, %;

ДОи</(< и ДОа.„„ - пределы допускаемой относительной погрешности, соответствующие нижней и верхней границе диапазона воспроизведения объемной доли целевого компонента, %.

Таблица А.З - Технические характеристики ГС, используемых при поверке газоанализаторов серии PolyGard 2 с электрохимическими чувствительными элементами

Определяемый компонент

Диапазон измерений объ-емной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность атте-стации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС №3

ГС №4

аммиак (ЫНз)

от 0 до 100 млн'1

ПНГ-

воздух

Марка Б по ТУ 6-21 -

5-82

0,0027% ± 10 % отн.

0,005 % ±10%

отн.

0,009% ± 10 % отн.

±5 % отн.

ГСО 10547-2014 (аммиак - воздух)

от 0 до 300

млн'1

ПНГ-

воздух

Марка Б по ТУ 6-21 -

5-82

0,0045 % ± 10 % отн.

0.015% ± 10%

отн.

0,027% ± 10 % отн.

±5 % отн.

ГСО 10547-2014 (аммиак - воздух)

от 0 до 500 млн'1

ПНГ -

воздух

*

Марка Б по ТУ 6-21 -

5-82

0.009% ±10%

отн.

0,025 % ±10%

отн.

0,045 % ± 10 % отн.

±5 % отн.

ГСО 10547-2014 (аммиак - воздух)

от 0 до 1000 млн'1

ПНГ-

воздух

Марка Б по ТУ 6-21 -

5-82

0,009% ±10%

отн.

0,05% ±10%

отн.

0,09% ± 10 % отн.

±5 % отн.

ГСО 10547-2014 (аммиак - воздух)

хлор (Ch)

от 0 до 5 млн'1

ПНГ -воздух

Марка А по ТУ 6-

21-5-82

0.0001 % ±30 % отн.

±10 % отн.

ГСО 10547-2014 (хлор - азот)

0,00025 % ± 20 % отн.

0,00041 % ±

20 % отн.

±4 % отн.

ГСО 10546-2014

(хлор - азот)

Определяемый компонент

Диапазон измерений объ-емной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

1 Iorpeni-ность атте-стации

Номер ГС по реестру ГСО или источник ГС

ГС №1

ГС №2

ГС №3

ГС №4

хлор (Ch)

от 0 до 10 млн'1

ПНГ-

воздух

Марка А по ТУ 6-

21-5-82

0,0001 % ±30 % отн.

±10 % отн.

ГСО 10547-2014 (хлор - азот)

0,0005 % ± 20 %

отн.

0,00083 % ±

20 % отн.

±4 % отн.

ГСО 10546-2014 (хлор - азот)

от 0 до 20

млн'1

ПНГ-

воздух

Марка А по ТУ 6-

21-5-82

0,0001 % ± 30 % отн.

±10 % отн.

ГСО 10547-2014 (хлор - азот)

0,001 % ±20%

отн.

±4 % отн.

ГСО 10546-2014 (хлор - азот)

0,0018% ±

10 % отн.

±5 % отн.

ГСО 10547-2014 (хлор - азот)

фтористый водород (HF)

от 0 до 10 млн'1

ПИГ -

воздух

Марка А по ТУ 6-

21-5-82

0,000077 % ± 30 % отн.

±5 % отн.

ГСО 10546-2014 (фтористый водород - азот)

0,0005 % ± 20 %

отн.

0,00083 % ±

20 % отн.

±4 % отн.

ГСО 10546-2014 (фтористый водород - азот)

Определяемый компонент

Диапазон измерений объ-емной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность атте-стации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

ГС №4

цианистый водород (HCN)

от 0 до 100 млн"

1

ПНГ-

воздух

Марка Б по ТУ 6-21 -

5-82

0,00083 % ± 20 % отн.

±4 % отн.

ГСО 10546-2014 (цианистый водород

- азот)

0,005 % ±10%

отн.

0,009% ± 10 % отн.

±5 % отн.

ГСО 10547-2014 (цианистый водород

- азот)

хлористый водород

(НС1)

от 0 до 20

млн"1

ПНГ-

воздух

Марка Л по ТУ 6-

21-5-82

0,00025 % ± 20 % отн.

0,0010% ±20%

отн.

±4 % отн.

ГСО 10546-2014 (хлористый водород

- азот)

0,0018% ±

10 % отн.

±5 % отн.

ГСО 10547-2014 (хлористый водород - азот)

этилен (С2Н4)

от 0 до 200 млн"

1

ПНГ-

воздух

Марка Б по ТУ 6-21-

5-82

0,0038 % ± 30 % отн.

±4 % отн.

ГСО 10540-2014 (этилен - воздух)

0,01 % ± 20 % отн.

±6 % отн.

ГСО 10541-2014 (этилен - воздух)

0,0173% ±

15 % отн.

±5 % отн.

ГСО 10541-2014 (этилен - воздух)

фтор (F2)

от 0 до 1 млн"1

ИНГ -

воздух

т

Марка Л по ТУ 6-

21-5-82

Определяемый компонент

Диапазон измерений объ-емкой доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность атте-стации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС №3

ГС №4

0,000023 % ± 30 % отн.

±7,5 % отн.

ГСО 10545-2014 (фтор - азот)

0,000077 % ± 30 % отн.

±5 % отн.

ГСО 10546-2014 (фтор - азо г)

формальдегид

(СН2О)

от 0 до 10 млн’1

ПНГ-

воздух

Марка А по ТУ 6-

21-5-82

3 млн’1 ± 15 % отн.

8,6 млн’1 ± 15 % отн.

±7 % отн.

ГГС-Т или ГГС-К с источником микропотока СН2О ИМ94 -М-А2

оксид углерода (СО)

от 0 до 100 млн’

1

ПНГ-

воздух

Марка Б по ТУ 6-21 -

5-82

0,0018% ± 10 % отн.

0,005 % ±10%

отн.

0,009% ± 10 % отн.

±5 % отн.

ГСО 10532-2014 (оксид углерода -воздух)

от 0 до 150 млн’

1

ПНГ-

воздух

Марка Б по ТУ 6-21 -

5-82

0.0018% ± 10 % отн.

0,0075 % ± 10 %

отн.

0,0136% ±

10 % отн.

±5 % отн.

ГСО 10532-2014 (оксид углерода -воздух)

Определяемый компонент

Диапазон измерений объ-ем ной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погреш

ность атте-

стации

Номер ГС но реестру ГСО или источник ГС

ГС №1

ГС №2

ГС №3

ГС №4

океид углерода (СО)

от 0 до 250 млн*

1

пнг-

воздух

Марка Б по ТУ 6-21-

5-82

0,0018% ± 10 % отн.

0,0125% ± 10%

отн.

0,0227 % ±

10 % отн.

±5 % отн.

ГСО 10532-2014 (оксид углерода -воздух)

от 0 до 300 млн*

1

ПНГ-

воздух

Марка Б по ТУ 6-21-

5-82

0,0018% ± 10 % отн.

0,015% ±10%

отн.

0,027% ± 10 % отн.

±5 % отн.

ГСО 10532-2014 (оксид углерода -воздух)

от 0 до 500 млн*

1

ПНГ-

воздух

Марка Б по ТУ 6-21 -

5-82

0,0018% ± 10 % отн.

0,025 % ±10%

отн.

0,045% ± 10 % отн.

±5 % отн.

ГСО 10532-2014 (оксид углерода -воздух)

озон (Оз)

от 0 до 1 млн*1

нулевой

воздух

0,3 млн*1 ± 10 %

отн.

0,9 млн*1 ± 10 % отн.

±5% отн.

ГС-024

фосфин (РНз)

от 0 до 5 млн*1

ПНГ-

воздух

Марка А по ТУ 6-

21-5-82

0,000077 % ± 30 % отн.

±5 % отн.

ГСО 10546-2014 (фосфин - азот)

0,00025 % ± 20 % отн.

0,00041 % ±

20 % отн.

±4 % отн.

ГСО 10546-2014 (фосфин - азот)

Определяемый компонент

Диапазон измерений объ-ем ной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность атте-стации

Номер ГС по реестру ГСО или источник ГС

ГС №1

ГС №2

ГС №3

ГС №4

диоксид серы (SO2)

от 0 до 20

млн'1

ПНГ-

воздух

Марка А по ТУ 6-

21-5-82

0,00033 % ± 20 % отн.

0,001 % ± 20 %

отн.

±4 % отн.

ГСО 10546-2014 (диоксид серы -азот)

0,0018% ±

10 % отн.

±5 % отн.

ГСО 10546-2014 (диоксид серы -азот)

сероводород (H2S)

от 0 до 50 млн'1

ПНГ-

воздух

•*

Марка А по ТУ 6-

21-5-82

0,00083 % ± 20 % отн.

±4 % отн.

ГСО 10546-2014 (сероводород - воздух)

0,0025% ±10%

отн.

0,0045 % ±

10 % отн.

±5 % отн.

ГСО 10547-2014 (сероводород - воздух)

Определяемый компонент

Диапазон измерений объ-ем ной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность атте-стации

Номер ГС по реестру ГСО или источник ГС

ГС №1

ГС №2

ГС №3

ГС №4

моносилан (Silh)

от 0 до 50 млн'1

ИНГ -

воздух

Марка Л по ТУ 6-

21-5-82

0.00083 % ± 20 % отн.

±4 % отн.

ГСО 10546-2014 (моносилан - азот)

0,0025 % ±10%

отн.

0,0045 % ±

10 % отн.

±5 % отн.

ГСО 10547-2014 (моносилан - азот)

диоксид азота (NO2)

От 0 до 10 млн'1

Г1НГ-

воздух

Марка А по ТУ 6-

21-5-82

0.00025 % ± 20 % отн.

0,00083 % ± 20 % отн.

±4 % отн.

ГСО 10546-2014 (диоксид азота -азот)

От 0 до 20 млн'1

ПНГ -воздух

Марка А по ТУ 6-

21-5-82

0,00025 % ± 20 % отн.

0,001 % ± 20 % отн.

±4 % отн.

ГСО 10546-2014 (диоксид азота -азот)

0,0018% ±

10 % отн.

±5 % отн.

ГСО 10547-2014 (диоксид азота -азот)

Определяемый компонент

Диапазон измерений объ-емной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

11огреш-ность атте-стации

11омер ГС по реестру ГСО или источник ГС

ГС №1

ГС №2

ГС№3

ГС №4

диоксид азота (NO2)

От 0 до 30 млн'1

ПИГ-

воздух

Марка А по ТУ 6-

21-5-82

0.00025 % ± 20 % отн.

±4 % отн.

ГСО 10546-2014 (диоксид азота -азот)

0,0015% ± 10%

отн.

0,0027 % ±

10 % отн.

±5 % отн.

ГСО 10547-2014 (диоксид азота -азот)

От 0 до 500 млн*1

ПНГ-

воздух

Марка А по ТУ 6-

21-5-82

0,009% ±10% отн.

0,025 % ±10%

отн.

0,045 % ±10

% отн.

±5 % отн.

ГСО 10547-2014 (диоксид азога -азот)

оксид азота NO

От 0 до 10 млн*1

ИНГ -

воздух

Марка Л по ТУ 6-

21-5-82

0,00033 % ± 20 % отн.

0,00083 % ± 20 % отн.

±4 % отн.

ГСО 10546-2014 (оксид азота - азот)

Определяемый компонент

Диапазон измерений объ-ем ной доли определяемого компонента

Поминальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

I Iorpeui-ность а гте-стации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС №3

ГС №4

окси;; азота NO

От 0 до 20 млн’1

ПНГ -

воздух

*

Марка А по ТУ 6-

21-5-82

0,00033 % ± 20 % отн.

0,001 % ±20%

отн.

±4 % отн.

ГСО 10546-2014 (оксид азота - азот)

0,0018% ±

10 % отн.

±5 % отн.

ГСО 10547-2014 (оксид азота - азот)

От 0 до 100 млн’1

ПНГ-

воздух

Марка А по ТУ 6-

21-5-82

0,00033 % ± 20 % отн.

0,005 % ± 20 %

отн.

±4 % отн.

ГСО 10546-2014 (оксид азота - азот)

0,009% ± 10 % отн.

±5 % отн.

ГСО 10547-2014 (оксид азота - азот)

От 0 до 1 000 млн’1

ПНГ-

воздух

Марка А по ТУ 6-

21-5-82

0,009 % ± 20 %

отн.

0,05 % ± 20 %

отн.

0,09% ± 10 % отн.

±5 % отн.

ГСО 10547-2014 (оксид азота - азот)

кислород 02

От 0 до 25 % (об.д.)

азот

О.ч., сорт 1 -й по

ГОСТ 9293-74

12,5 %±3%

отн.

-

±0,6 % отн.

ГСО 10531-2014 (кислород - азот)

23,3 % ± 3 %

отн.

-

±0,4 % отн.

ГСО 10531-2014 (кислород - азот)

Определяемый компонент

Диапазон измерений объ-емной доли определяемого компонента

11оминальное значение объем пента в ГС, пределы допуска».

ГС№1

ГС №2

кислород О2

От 0 до 21 % (об.д.)

азот

11,5%±3%отн.

Примечания:

  • 1) Изготовители и поставщики стандартных образцов газовых см эталону единиц молярной доли и массовой концентрации компонентов

  • 2) ГС-024 - генератор озона ГС-024, регистрационный номер в < рений - 19859-00.

  • 3) ГГС-Т - рабочий эталон 1-го разряда - генератор газовых сь фонде по обеспечению единства измерений - 62151-15, исполнение ГГ

  • 4) ГГС-К - рабочий эталон 1-го разряда - генератор газовых са фонде по обеспечению единства измерений - 62151-15, исполнение ГГ

той доли определяемого компо-гмого отклонения

Погрешность атте-стации

Номер ГС по реестру ГСО или источник ГС

ГС №3

ГС №4

О.ч., сорт 1-й по

ГОСТ 9293-74

-

±0,6 % отн.

ГСО 10531-2014 (кислород - азот)

20,3 %±3 % отн.

-

±0,4 % отн.

ГСО 10531-2014 (кислород - азот)

есей должны быть прослеживаемы к государственному первичному

i в газовых средах ГЭТ 154-2019.

Федеральном информационном фонде по обеспечению единства изме-

иесей ГГС регистрационный номер в Федеральном информационном С-Т;

иесей ГГС регистрационный номер в Федеральном информационном С-К.

Приложение Б

(рекомендуемое)

Схема подачи ГС при проведении поверки

1 - источник ГС (баллон с ГС. ГГП-1); 2 - редуктор баллонный (используется при подаче ГС от баллона); 3 - вентиль точной регулировки трассовый (используется при подаче ГС от баллона);

4 - ротаметр (индикатор расхода); 5 - датчик газоанализатора; 6 - насадка;

7 - мультиметр цифровой

Рисунок Б.1 - Схема подачи ГС на газоанализаторы при проведении испытаний

Приложение В

(обязательное)

Основные метрологические характеристики

Таблица В.1 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов серии PolyGard 2 с электрохимическими чувствительными элементами

Модификация чувствительного элемента

Определяемый компонент 1

Диапазон измерений объемной доли определяемого компонента

Пределы   допускаемой

основной погрешности, %

Назначение 2)

Предел допускаемого времени установления показаний (Т0.9), с

приведенной

относительной

SC2/MC2-

Е1125-А

Аммиак

NH3 (28)

от 0 до 30 млн’1 включ.

±15

контроль

пдк

90

св. 30 до 100 млн’1

-

±15

SC2/MC2-

Е1125-В

Аммиак

NH3(28)

от 0 до 50 млн’1 включ.

±15

-

при аварийных ситуациях

120

св. 50 до 300 млн’1

-

±15

SC2/MC2-

Е1125-С

Аммиак

NH3(28)

от 0 до 100 млн'1 включ.

±15

-

при аварийных ситуациях

120

св. 100 до

500 млн'1

-

±15

SC2/MC2-

E1125-D

Аммиак

NH3(28)

от 0 до 100 млн’1 включ.

±15

-

при аварийных ситуациях

120

св. 100 до

1000 млн’1

-

±15

SC2/MC2-

Е1193-В

Хлор   Ch

(0.3)

от 0 до 1 млн’1 включ.

±20

-

при аварийных ситуациях

90

св. 1 до 5

млн’1

-

±20

SC2/MC2-

Е1193-С

Хлор   Ch

(0.3)

от 0 до 1 млн’1 включ.

±20

-

при аварийных ситуациях

90

св. 1 до 10 млн’1

-

±20

SC2/MC2-

E1193-D

Хлор   Ch

(0.3)

от 0 до 1 млн’1 включ.

±20

-

при аварийных ситуациях

90

св. 1 до 20 млн’1

-

±20

SC2/MC2-

Е1182-А

Фтористый водород HF (0,6)

от 0 до 1 млн’1 включ.

±20

-

при аварийных ситуациях

90

св. 1 до 10 млн’1

-

±20

SC2/MC2-

Е1183-С

Цианистый водород HCN (0,3)

от 0 до 10 млн’1 включ.

±15

-

при аварийных ситуациях

20

св. 10 до 100 млн'1

-

±15

SC2/MC2-

E1186-D

Хлористый водород НС1 (3,3)

от 0 до 3 млн’1 включ.

±15

-

контроль пдк

60

св. 3 до 20

млн’1

-

±15

Модификация чувствительного элемента

Определяемый компонент 11

Диапазон измерений объемной доли определяемого компонента

Пределы   допускаемой

основной погрешности, %

Назначение 21

Предел допускаемого времени установления показаний (То,9), с

приведенной

относительной

SC2/MC2-

Е1189-С

Этилен

С2Н4(86,2)

от 0 до 50 млн'1 включ. св. 50 до 200 млн'1

±15

-

контроль

пдк

60

-

±15

SC2/MC2-

Е1198-А

Фтор     F2

(0,02)

от 0 до 0,3 млн'1 включ.

±20

-

при аварийных ситуациях

80

св. 0,3 до 1 млн'1

-

±20

SC2/MC2-

Е1185-В

Формальдегид СН2О (0,4)

от 0 до 3 млн'1 включ.

±20

-

при аварийных ситуациях

50

св. 3 до 10 млн'1

-

±20

SC2/MC2-

Е1110-В

Оксид углерода    СО

(17,2)

от 0 до 20 млн'1 включ.

±15

-

контроль пдк

50

св. 20 до 100

млн'1

-

±15

SC2/MC2-

Е1110-С

Оксид углерода    СО

(17,2)

от 0 до 20 млн'1 включ.

±15

-

контроль пдк

50

св. 20 до 150

млн'1

-

±15

SC2/MC2-

Е1110-Е

Оксид углерода    СО

(17,2)

от 0 до 20 млн'1 включ.

±15

-

контроль пдк

50

св. 20 до 250 млн*1

-

±15

SC2/MC2-

E1110-F

Оксид углерода    СО

(17,2)

от 0 до 20 млн'1 включ.

±15

-

контроль

пдк

50

св. 20 до 300 млн'1

-

±15

SC2/MC2-

Е1110-Н

Оксид углерода    СО

(17,2)

от 0 до 20 млн'1 включ.

±15

-

контроль пдк

50

св. 20 до 500 млн'1

-

±15

SC2/MC2-

Е1190-А

Озон    Оз

(0,05)

от 0 до 0,3 млн'1 включ.

±20

-

при аварийных ситуациях

60

св. 0,3 до 1 млн'1 3)

-

±20

SC2/MC2-

Е1190-В

Озон    Оз

(0,05)

от 0 до 0,3 млн'1 включ.

±20

-

при аварийных ситуациях

60

св. 0,3 до 1 млн'1 4)

-

±20

SC2/MC2-

Е1187-А

Фосфин РНз

(0,07)

от 0 до 1 млн'1 включ.

±20

-

при аварийных ситуациях

25

св. 1 до 5

млн'1

-

±20

Модификация чувствительного элемента

Определяемый компонент *'

Диапазон измерений объемной доли определяемого компонента

Пределы   допускаемой

основной погрешности, %

Назначе-ние2)

Предел допускаемого времени установления показаний (То,9), с

приведенной

относительной

SC2/MC2-

Е1196-В

Диоксид серы SO2 (3,8)

от 0 до 4 млн’1 включ.

±15

-

контроль

пдк

20

св. 4 до 20 млн’1

-

±15

SC2/MC2-

Е1197-А

Сероводород H2S (7,1)

от 0 до 10 млн’1

±15

-

контроль пдк

60

св. 10 до 50

млн’1

-

±15

SC2/MC2-

Е1188-А

Моносилан

SiH4

от 0 до 10 млн’1

±15

-

при аварийных ситуациях

60

св. 10 до 50

млн’1

-

±15

SC2/MC2-

Е1130-А

Диоксид азота NO2 (1)

от 0 до 3 млн’1 включ.

±20

-

при аварийных ситуациях

25

св. 3 до 10 млн’1

-

±20

SC2/MC2-

Е1130-В

Диоксид азота N02 (1)

от 0 до 3 млн’1 включ.

±20

при аварийных ситуациях

25

св. 3 до 20 млн’1

-

±20

SC2/MC2-

Е1130-С

Диоксид азота NO2 (1)

от 0 до 3 млн’1 включ.

±20

-

при аварийных ситуациях

25

св. 3 до 30 млн’1

-

±20

SC2/MC2-

E1130-D

Диоксид азота N02(1)

от 0 до 100 млн'1 включ.

±20

-

при аварийных ситуациях

25

св. 100 до

500 млн’1

±20

SC2/MC2-

Е1129-А

Оксид азота

N0 (4)

от 0 до 4 млн’включ.

±20

контроль пдк

45

св. 4 до 10 млн’1

-

±20

SC2/MC2-

Е1129-В

Оксид азота

N0 (4)

от 0 до 4 млн’1

включ.

±20

контроль пдк

45

св. 4 до 20 млн’1

-

±20

SC2/MC2-

Е1129-С

Оксид азота

N0 (4)

от 0 до 4 млн’включ.

±20

контроль пдк

45

св. 4 до 100 млн’1

-

±20

Модификация чувствительного элемента

Определяемый компонент 1'

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности. %

Назначение 2)

Предел допускаемого времени установления показаний (Т0.9), с

приведенной5

относительной

SC2/MC2-

E1129-D

Оксид азота

NO (4)

от 0 до 100 млн’включ.

±20

при аварийных ситуаци-ях

45

св. 100 до

1000 млн’1

-

±20

SC2/MC2-

Е1195-А

Кислород

02

от 0 до 25 %

(об.д.)

±0.5   %

(об.д.)

-

ПДК отсутствует

15

SC2/MC2-

Е1195-В

Кислород

(02)

от 0 до 21 % (об.д.)

±0.5    %

(об.д.)

-

ПДК отсутствует

15

11 В скобках для каждого определяемого компонента указано значение ПДК в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88. ГН 2.2.5.1313-03. выраженное в единицах объемной доли, млн'1 (пересчет выполнен для условий 20 °C. 101.3 кПа).

2| В столбце «Назначение» приняты следующие обозначения:

  • - «контроль ПДК» - в соответствии с приказом Министерства здравоохранения и социального развития Российской Федерации № 1034н от 09.09.11 г., в нормальных условиях измерений, при условии загазованности среды источником, выделяющим только один определяемый компонент;

  • - «При аварийных ситуациях» - не может быть применено для контроля ПДК. только аварийные выбросы.

3) Диапазон показаний от 0 до 5 млн'1.

41 Диапазон показаний от 0 до 10 млн’1.

” Нормирующее значение приведенной погрешности - разность между верхним и нижним пределами диапазона измерений в котором нормирована приведенная погрешность.

Таблица В.2 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов серии PolyGard 2 с термокаталитическими чувствительными элементами

Модификация чувствительного элемента

Определяемый компонент

Диапазон измерений довзрыво-опасных концентраций.” %

НКПР2

Пределы допускаемой основной абсолютной погрешно-сти, % НКПР3

SC2/MC2-P3400-A

метан (СНд)

от 0 до 50

±5

SC2/MC2-P3480-A

пропан (СзНв)

от 0 до 50

±5

SC2/MC2-P3460-A

изобутан (и-СдНю)

от 0 до 50

±5

SC2/MC2-P3472-A

циклопентан (С5Н10)

от 0 до 50

±5

SC2/MC2-P3435-A

гексан (СбНы)

от 0 до 50

±5

SC2/MC2-P3491-A

гептан (С7Н16)

от 0 до 50

±5

SC2/MC2-P3450-A

метиловый спирт (СНзОН)

от 0 до 50

±5

SC2/MC2-P3425-A

этиловый спирт (С2Н5ОН)

от 0 до 50

±5

SC2/MC2-P3410-A

этилен (С2Н4)

от 0 до 50

±5

SC2/MC2-P3490-A

толуол (С7Н8)

от 0 до 50

±5

SC2/MC2-P3430-A

бензол (СбНб)

от 0 до 50

±5

SC2/MC2-P3485-A

ацетон (СН3СОСН3)

от 0 до 50

±5

SC2/MC2-P3427-A

этилацетат (СдНхО?)

от 0 до 50

±5

Модификация чувствительного элемента

Определяемый компонент

Диапазон измерений довзрыво-опасных концентраций.” % НКПР2)

Пределы допускаемой основной абсолютной погрешно-сти, % НКПР31

SC2/MC2-P3405-A

ацетилен (С2Н2)

от 0 до 50

±5

SC2/MC2-P3408-A

аммиак (NH3)

от 0 до 50

±5

SC2/MC2-P3420-A

этан (С2Н6)

от 0 до 50

±5

SC2/MC2-P3440-A

водород (Н2)

от 0 до 50

±5

SC2/MC2-P3415-A

циклогексан (СбНп)

от 0 до 50

±5

SC2/MC2-P3448-A

бутилацетат (С6Н12О2)

от 0 до 25

±5

SC2/MC2-P3482-A

изопропиловый спирт (СзН8О)

от 0 до 50

±5

SC2/MC2-P3473-A

метилацетат (СзНбОг)

от 0 до 50

±5

SC2/MC2-P3484-A

1-пропанол (СзН8О)

от 0 до 25

±5

SC2/MC2-P3458-A

2-бутанон      (метилэтилкетон)

4Н8О)

от 0 до 50

±5

” Диапазон показаний для всех газоанализаторов горючих газов от 0 до 100 % НКПР.

  • 2) Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

  • 3) Пределы допускаемой основной погрешности нормированы для сред, содержащих только один определяемый компонент.

Предел допускаемого времени установления показаний (То.9), 20 с

Таблица В.З - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов серии PolyGard 2 с оптико-абсорбционными чувствительными элементами

Модификация чувствительного элемента

Определяемый компонент

Диапазон измерений

Пределы допускаемой основной погрешности3

абсолютной

относительной, %

SC2/MC2-I3400-A

метан (СНд)

от 0 до 50 % НКПР21 включ.

±5 % НКПР

-

св. 50 до 100% НКПР

-

±10

SC2/MC2-I3480-A

пропан (СзН8)

от 0 до 50 % НКПР

включ.

±5 % НКПР

-

св. 50 до 100% НКПР

-

±10

SC2/MC2-I1164-С

диоксид углерода

(СО2)

от 0 до 2 % (об.д.)

±(0.1+0.05 Си)3’ % (об. д.)

-

SC2/MC2-I1164-В

диоксид углерода (СО2)

от 0 до 5 % (об.д.)

±(0.2+0.05-Си)3* % (об. д.)

-

SC2/MC2-I1164-А

диоксид углерода

(СО2)

от 0 до 2000 млн'1

±(100+0.05-Си)3’ млн’1

-

11 Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

  • 2) Пределы допускаемой основной погрешности нормированы для сред, содержащих только один определяемый компонент.

  • 3) Си - содержание определяемого компонента на входе газоанализатора. % (об.д.) или млн'1.

Предел допускаемого времени установления показаний (Т0.9), 30 с

Таблица В.4 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов серии PolyXeta 2 с электрохимическими чувствительными элементами

Модификация чувствительного элемента

Определяемый компонент 11

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности, %

Назначение 2)

Предел допускаемого времени установления показаний (Т0.9). с

приведенной31

относительной

SX1-1-E1125-

А

Аммиак

NH3(28)

от 0 до 30 млн*1 включ.

±15

-

контроль пдк

90

св. 30 до 100 млн*1

-

±15

SX1-1-E1125-В

Аммиак

NH3(28)

от 0 до 50 млн*1 включ.

±15

-

при аварийных ситуациях

120

св. 50 до 300 млн*1

-

±15

SX1-1-E1193-В

Хлор   Ch

(0.3)

от 0 до 1 млн*1 включ.

±20

-

при аварийных ситуациях

90

св. 1 до 5 млн*1

-

±20

SX1-1-E1193-D

Хлор   Ch

(0,3)

от 0 до 1 млн*1 включ.

±20

-

при аварийных ситуациях

90

св. 1 до 20 млн*1

-

±20

SX1-1-E1189-

С

Этилен

С2Н4(86.2)

от 0 до 50 млн*1 включ.

св. 50 до 200 млн*1

±15

-

контроль пдк

60

-

±15

SX1-1-E1110-Н

Оксид углерода   СО

(17,2)

от 0 до 20 млн*1 включ.

±15

-

контроль пдк

50

св. 20 до 500

млн*1

-

±15

SX1-1-E1196-

В

Диоксид серы SO2 (3.8)

от 0 до 4 млн*1 включ.

±15

-

контроль пдк

20

св. 4 до 20 млн*1

-

±15

SX1-1-E1197-

А

Сероводород    H2S

(7.1)

от 0 до 10

млн*1

±15

-

контроль пдк

60

св. 10 до 50 млн*1

-

±15

SX1-1-E1195-

А

Кислород (02)

от 0 до 25 %

(об.д.)

±0,5    %

(об.д.)

-

ПДК отсутствует

15

SX1-1-E1186-D

Хлористый водород НС1 (3.3)

от 0 до 3 млн*1 включ.

±15

-

контроль пдк

60

св. 3 до 20 млн*1

-

±15

SX1-1-E1130-

Е

Диоксид азота NO2 (1)

от 0 до 10 млн*1 включ.

±20

-

при аварийных ситуациях

25

св. 10 до 100 млн*1

-

±20

Модификация чувствительного элемента

Определяемый компонент 11

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности. %

Назначение 2)

Предел допускаемого времени установления показаний (То.ч), с

приведенной3*

относительной

SX1-1-E1183-

С

Цианистый водород HCN (0.3)

от 0 до 10 млн’1 включ.

±15

-

при аварийных ситуациях

20

св. 10 до 100

млн’1

-

±15

11 В скобках для каждого определяемого компонента указано значение ПДК в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88. ГН 2.2.5.1313-03, выраженное в единицах объемной доли, млн’1 (пересчет выполнен для условий 20 °C. 101.3 кПа).

2) В столбце «Назначение» приняты следующие обозначения:

  • - «контроль ПДК» - в соответствии с приказом Министерства здравоохранения и социального развития Российской Федерации № 1034н от 09.09.11 г., в нормальных условиях измерений, при условии загазованности среды источником, выделяющим только один определяемый компонент;

  • - «При аварийных ситуациях» - не может быть применено для контроля ПДК. только аварийные выбросы.

?| Нормирующее значение приведенной погрешности - разность между верхним и нижним пределами диапазона измерений в котором нормирована приведенная погрешность.

Таблица В.5 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов серии PolyXeta 2 с термокаталитическими чувствительными элементами

Модификация чувствительного элемента

Определяемый компонент

Диапазон измерений довзрыво-опасных концентраций,11 % НКПР2*

Пределы допускаемой основной абсолютной погрешно-ста, % НКПР3'

SX1-1-P3440-A

метан (СНд)

от 0 до 50

±5

SX1-1-P3480-A

пропан (СзН8)

от 0 до 50

±5

SX1-1-P3460-A

изобутан (И-С4Н10)

от 0 до 50

±5

SX1-1-P3472-A

циклопентан (С5Н10)

от 0 до 50

±5

SX1-1-P3435-A

гексан (СбНы)

от 0 до 50

±5

SX1-1-Р3491-А

гептан (С7Н16)

от 0 до 50

±5

SX1-1-P3450-A

метиловый спирт (СНзОН)

от 0 до 50

±5

SX1-1-P3425-A

этиловый спирт (С2Н5ОН)

от 0 до 50

±5

SX1-1-P3410-A

этилен (С2Н4)

от 0 до 50

±5

SX1-1-P3490-A

толуол (С7Н8)

от 0 до 50

±5

SX1-1-P3430-A

бензол (СбНб)

от 0 до 50

±5

SX1-1-P3485-A

ацетон (СН3СОСН3)

от 0 до 50

±5

SX1-1-P3427-A

этилацетат (С4Н8О2)

от 0 до 50

±5

SX1-1-P3475-A

изопентан (И-С5Н12)

от 0 до 50

±5

SX1-1-P3405-A

ацетилен (С2Н2)

от 0 до 50

±5

SX1-1-P3408-A

аммиак (NH3)

от 0 до 50

±5

SX1-1-P3420-A

этан (СгНб)

от 0 до 50

±5

SX1-1-P3440-A

водород (Н2)

от 0 до 50

±5

SX1-1-P3415-А

циклогексан (СбН12)

от 0 до 50

±5

Модификация чувствительного элемента

Определяемый компонент

Диапазон измерений довзрыво-опасных концентраций,%

НКПР2)

Пределы допускаемой основной абсолютной погрешно-сти. % НКПР31

SX1-1-P3482-A

изопропиловый спирт (СзН8О)

от 0 до 50

±5

SX1-1-P3473-A

метилацетат (СзНбОг)

от 0 до 50

±5

SX1-1-P3484-A

1-пропанол (СзН8О)

от 0 до 50

±5

SX1-1-P3458-A

2-бутанон      (метилэтилкетон)

4Н8О)

от 0 до 50

±5

11 Диапазон показаний для всех газоанализаторов горючих газов от 0 до 100 % НКПР.

  • 2) Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

  • 3) Пределы допускаемой основной погрешности нормированы для сред, содержащих только один определяемый компонент.

Предел допускаемого времени установления показаний (То,9), 20 с

Таблица В.6 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов серии PolyXeta 2 с оптико-абсорбционными чувствительными элементами

Модификация чувствительного элемента

Определяемый компонент

Диапазон измерений

Пределы допускаемой основной погрешности^

абсолютной

относительной. %

SX1-1-I3400-A

метан (СН4)

от 0 до 50 % НКПР1 2’ включ.

±5 % НКПР

св. 50 до 100% НКПР

-

±10

SX1-1-I3480-A

пропан (СзН8)

от 0 до 50 % НКПР включ.

±5 % НКПР

св. 50 до 100 % НКПР

-

±10

SX1-1-I1164-В

диоксид углерода

(СОз)

от 0 до 5 % (об.д.)

±(0,2+0,05-Си)3’ % (об. д.)

36

1

1' Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

2

Пределы допускаемой основной погрешности нормированы для сред, содержащих только один определяемый компонент.

3

Си - содержание определяемого компонента на входе газоанализатора, % (об.д.).

Предел допускаемого времени установления показаний (То,9), 30 с

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
