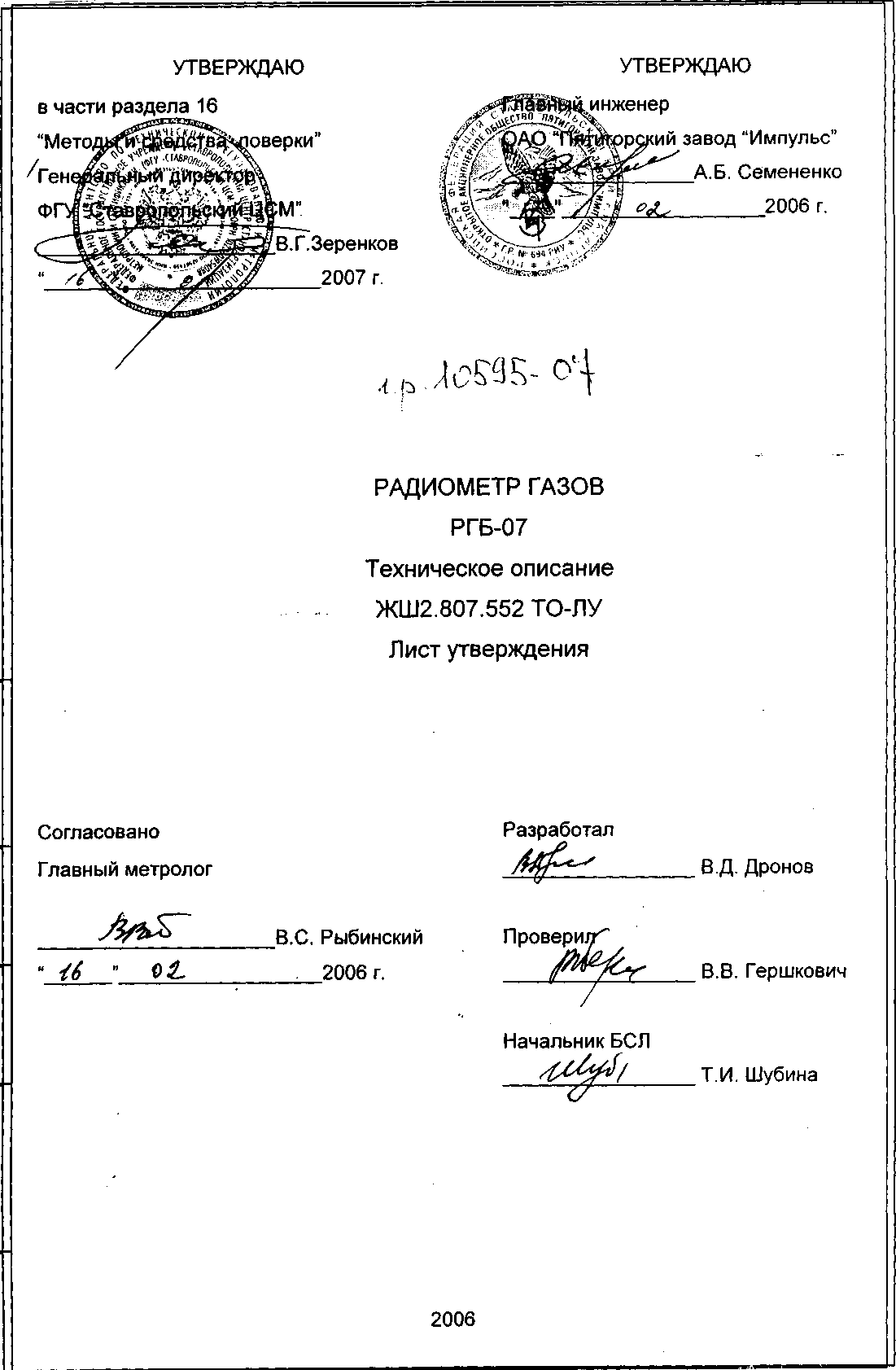

Методика поверки «РАДИОМЕТР ГАЗОВ РГБ-07 » (ЖШ2.807.552 ТО-ЛУ)

I?

s=

1

I?

S2

«5

£

I :$

gjC

g

16. МЕТОДИКА ПОВЕРКИ

Настоящий раздел технического описания и инструкции по эксплуатации распространяется на радиометры газов РГБ-07, предназначенные для применения и применяемые в качестве рабочих средств для измерений, результаты которых используются для защиты природной среды и обеспечения безопасности труда, в диапазонах измерений объемной активности, приведенных в п.3.2 ТО, с погрешностями, приведенными в п.3.3 ТО, и устанавливает методику первичной и периодической поверок радиометров. ,        _о -

• 16.1. Операции поверки.

• 16.1.1. При проведении поверки должны быть выполнены операции,

указанные в табл. 6.                                Таблица 6

ч чэ

5?

* Комплектность должна обеспечивать возможность проведения поверки. Допускаются мелкие сколы и царапины, не влияющие на метрологические параметры.

• 16.2. Средства поверки..

• 16.2.I. При проведении поверки должны быть применены следующие

•ипа рГБ-0? *е пределом допускаемой

Изм. Лист № докум.

\    -- --------------------- I •   1

.552 та

. ; 11 . й «1

- Формат М ‘ ,

Лист № докуй.

V'

■■*А.......... „,

Формат А4

воздуха, отличной от приведенной выше, при условии, что в процессе поверки температура изменяется в пределах +1 °C от среднего значения, которое должно учитываться при обработке результатов измерений в соответствии с формулой (5).

• 16.4.2. Перед проведением поверки должна быть проверена герметичность пневматического тракта согласно п.12.9 ЧЬ/иллоизбвЯн-

темность. насоса согласно о. 40.6.70,

ливается высокими техническими характеристиками радиометра - нестабильностью +1 % hl воспроизводимостью показаний +2 % от контрольного источника, жестко закрепленного на корпусе детектора - ионизационной камеры.

16.5. Проведение поверки

• 16.5.1. Внешний осмотр

• 16.5.1.1. При внешнем осмотре должно быть установлено:

отсутствие механических повреждений на радиометре; наличие паспорта и технического описания; техническое состояние по п.13.5.2 ТО.

с we/w* Huwsaafa/ ла фиксируют и заносят в свидетельство за вычетом уровня соботаенного о-приведением отих-нотшоаний к нормальным условиям по формуле (5).

Значения уревеня собственного фона и показаний от контрольного источника должны находиться в пределах, указанных в пп.3.9 и 3.12 ТО, соответственно.

• 16.5.3. Определение основной >по1решности




• 16.5.3.1 Определение основной относительной погрешности по методу образцового радиометра газов согласно ГХХТГ 21496-89 проводят в изложенной ниже последовательности.

• 16.5.3.1.1 Подготовьте проверяемый радиометр к работе по 10.1 *-10.6 (а образцовый прибор - в соответствии с его техническим описанием). Рукоятку ИСТОЧНИК переведите в положение “источник закрыт”.

  Подл, и дата | ftW- инв. Jfe I Инв. № дубл I Подп. и дата

• 16.5.3.1.2 Подсоедините емкость ЖШ5.172.085, входящую в комплект проверяемого прибора, с помощью гибких трубок к штуцерам “Вход”, “Выход 2” образцового радиометра. Откройте соответствующие вентили на образцовом радиометре и вентили на емкости.

• 16.5.3.1.3 Введите в измерительный объем образцового радиометра такую порцию нуклида ⁸⁵Кг, чтобы объемная активность составила (2-3)* 10⁹ Бк/м³. Включите воздухопрокачивающее устройство образцового радиометра и перемешайте газ в радиметре и емкостив течение (3-5) мин. Выключите воздухопрокачивающее устройство.

• 16.5.3.1.4 Закройте вентили на образцовом приборе и емкости, отсоедините емкость от прибора и удалите с помощью вакуумирования остатки газа из штуцера емкости, для чего подключите насос Комовского поочередно к каждому из штуцеров емкости и сделайте по (40-50) оборотов маховика насоса Комовского.

• 16.5.3.1.5 Подсоедините емкость с газом к штуцерам “Вход” и “Выход 2” проверяемого прибора. Общая длина присоединительных трубок с внутренним диаметром 8 мм должна быть (5О&5) см. Откройте соответствующие вентили на приборе и вентили на емкости. Включите тумблер НАСОС и перемешайте газ в радиометре и емкости в течение (3-5) мин. Выключите тумблер НАСОС и закройте вентили на приборе.

• 16.5.3.1.6 Нажмите последовательно кнопки НЕПРЕР и ПУСК, на поверяе-

5 мом радиометре, проведите 10 последовательных измерений объемной активно-и   сти газа. Одновременно проведите измерение объемной активности на образцо-

I  вом приборе в соответствии с его техническим описанием. Результаты измерений

занести в журнал измерений.

ГОСТ а, 104-В8 Форма ta

i ■

• 16.5.3.1.11. Разомкните измерительную петлю, сняв гибкий шланг со штуцера/^жод^.р^азррвд^

(1-2).Ю⁵ Бк/м³. Прекратите сбрасывание газа и соберите повторно измерительную петлю по п.16.5.3.1.8 ТО.

• 16.5.3.1.12. Повторите работа по пп. 16.5.3.1.9,’

16.5.3.1.10 ТО при объемной активности в приборах (1-2).1О⁵ Бк/м³.

• 16.5.3.1.13. Для каждого из измерений по пп.16.5.3.1.8, 16.5.3.1.10 и 16.5.3.1.II, 16.5.3.1.12 вычислите по формуле (9) относительную погрешность измерения объемной активности.

Эти значения^тносительной погрешности не должны превышать значения, указанного в п.3.3 ТО для диапазона измерения от 5.10^ до 5.10® Бк/м³ по нукш жду ⁸⁵Кг .

Д’б.’ J

46rSr5. Положительные результаты первичной поверки радиометра оформляются записью в паспорте, удостоверенной подписью’йоверителя. ,16.6.16.6.2. На радиометр, признанный годный при периодической поверке, выдают свидетельство о поверке по форме, установленной -Гооотапдартом (форма-#--80-к На оборотной стороне свидетельства приводят показания радиометра от контрольного источника. На радиометр наносится оттиск поверительного клейма или пломбы.

/  16.6.3. Результаты периодической поверки радиометра заносятся

в протокол, форма которого приведена в Приложении I..

• 16.6.4. Радиометр, не соответствующий требованиям настоящей' г методики/'бракуют, к применению не допускают и на него выдается

/ извещение о непригодности. Свидетельство аннулируют. Клеймо предыдущей поверки гасят.

d                                               ПРИЛОЖЕНИЕ I

: |                Форма протокола поверки

; ]                  ПРОТОКОЛ > ,______________

И/     <   " ^w

поверки радиометра типа < . ■             . ■. , , принадлежащего

(наименование предприятия, организации, учреждения)

• I. Порядковый номер по системе нумерации предприятия-изготовителя

• 2. Предприятие-изготовитель____________________________\

• 3. Дата выпуска

• 4. -'Дата поверки , ■   , Л

• 5. Условия поверки ■ -          > ■■ \                  ... . Л .
