Методика поверки «Преобразователи промышленные П-216.7, П-216.8» (МТИС 2.206.012 ФО)

ОКП 42 1522 2057 06

ОКП РБ 33.20.53

Изм.8

ФОРМУЛЯР

МТИС 2.206.012 ФО

Содержание

• 1 ОБЩИЕ УКАЗАНИЯ

• 2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• 3 КОМПЛЕКТНОСТЬ

• 4 ГРАДУИРОВКА ПРЕОБРАЗОВАТЕЛЯ

• 5 ТРАНСПОРТИРОВАНИЕ

• 6 ПРАВИЛА ХРАНЕНИЯ

• 7 КОНСЕРВАЦИЯ

• 8 ДВИЖЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ПРИ ЭКСПЛУАТАЦИИ

• 9 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

• 10 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

• 11 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

• 12 ПРОЧИЕ СВЕДЕНИЯ

Приложение А

Номинальные значения выходных сигналов

Приложение Б

Градуировочные характеристики преобразователя

Приложение В

Сопротивление датчика температуры при различных температурах

Приложение Г

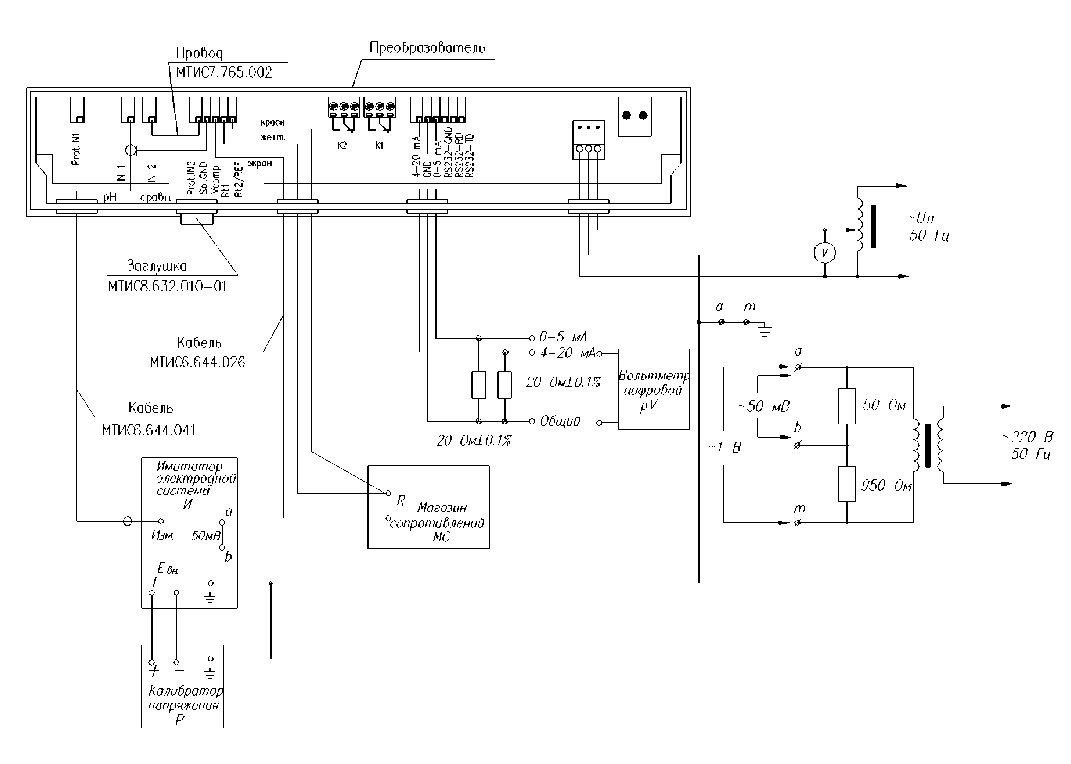

Схема для градуировки преобразователя П-216.7 (П-216.7-36В)

Приложение Д

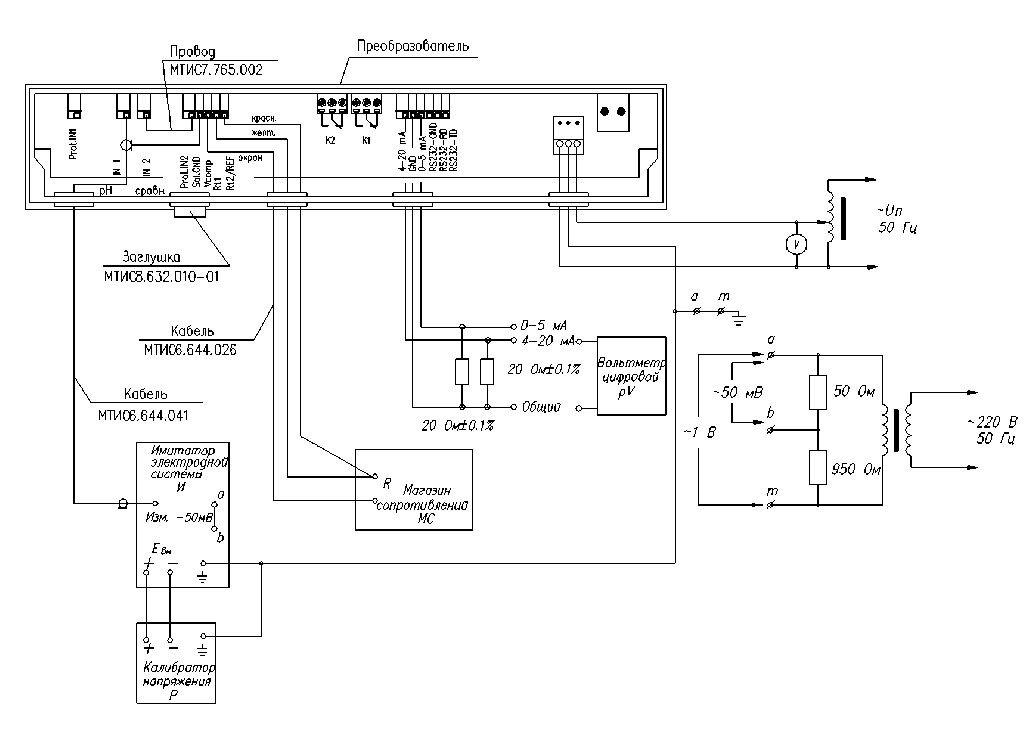

Схема для градуировки преобразователя П-216.8 (П-216.8-36В)

Приложение Е

Методика поверки

Приложение Ж

Форма протокола поверки

1 ОБЩИЕ УКАЗАНИЯ

Преобразователи промышленные П-216.7, П-216.8 (далее - преобразователи) предназначены для непрерывного измерения показателя активности и массовой концентрации ионов натрия в питательной и химически обессоленной воде и конденсате пара котлов высокого давления и турбин, а также в системах химического контроля состояния Н⁺-катионитовых фильтров в установках ионообменной очистки природных и сточных вод.

Преобразователи относятся к Государственной системе промышленных приборов (ГСП) и могут быть использованы на тепловых электростанциях, оборудованных системой автоматического химического контроля водоочистки и водного режима, и в других отраслях народного хозяйства.

В преобразователях предусмотрен автоматический контроль величины рН анализируемой среды в измерительной ячейке, характеризующий эффективность подачи аммиака в измерительную ячейку при измерении ионов натрия, с возможностью индикации показаний на дисплее, а также световой и звуковой сигнализацией снижения рН ниже допустимого уровня.

Преобразователи могут быть использованы в комплекте с термопреобразователем сопротивления по ГОСТ 6651-94 с номинальной статической характеристикой преобразования 100П (Pt 100) (датчиком температуры).

Преобразователи обеспечивают преобразование величин pNa и cNa в электрические непрерывные выходные сигналы постоянного тока по ГОСТ 26.011-80.

По требованию заказчика преобразователи могут выпускаться на номинальное напряжение питания 36 В, а также комплектоваться преобразователем с вынесенным входным усилителем.

Преобразователи могут быть подключены к персональному IBM - совместимому компьютеру через последовательный асинхронный интерфейс по стыку С2.

По устойчивости к воздействию температуры и относительной влажности окружающего воздуха преобразователи соответствует группе исполнения В4 по ГОСТ 12997-84.

По устойчивости к механическим воздействиям преобразователи соответствуют группе исполнения L3 по ГОСТ 12997-84.

Преобразователи предназначены для эксплуатации в следующих рабочих условиях:

• 1) температура окружающего воздуха

  от 5 до 50 °С;

  до 80 %;

  от 86 до 106,7 кПа;

  от 5 до 25 Гц;

  до 0,1 мм;

  от 10 до 50 °С;

  от 0,01 до 0,15 МПа.

• 2) относительная влажность воздуха

• 3) давление окружающего воздуха

• 4) вибрация в месте установки:

частота амплитуда смещения

• 5) диапазон температуры анализируемой среды

• 6) диапазон избыточного давления анализируемой среды на входе в преобразователя

При заказе преобразователи и в документации другой продукции, в которой они могут быть применены, указывается: наименование, условное обозначение преобразователи, надписи: «-ВУ» (при необходимости использования преобразователя с вынесенным входным усилителем), «-36В» (при необходимости номинального напряжения питания 36 В), номер ТУ.

Примеры обозначения преобразователей:

• 1)  Преобразователь, имеющий встроенный входной усилитель и на номинальное напряжение питания 230 В:

«Преобразователь промышленный П-216.7 ТУ РБ 400067241.004-2003».

• 2) Преобразователь, имеющий вынесенный входной усилитель и на номинальное напряжение питания 36 В:

«Преобразователь промышленный П-216.8-36В ТУ РБ 400067241.004-2003».

2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• 2.1 Питание₊₂п₃реобразователей - от сети общего назначения однофазного ₊п₃е_,6ременного тока напряжением (230 ⁺²³-34,5) В, частотой (50 ± 0,5) Гц или, по требованию заказчика, (36 ^{+ 3,6}- 5,4) В.

Потребляемая мощность при номинальном напряжении питания:

исполнение с преобразователя, имеющим встроенный входной усилитель, - не более 7 В"А; исполнение с преобразователя, имеющим вынесенный входной усилитель, - не более 12 В"А.

• 2.2 Диапазоны показаний (измерений) преобразователей по дисплею и цены единиц младшего разряда (дискретности) приведены в таблице 1.

Таблица 1

• 2.3 Пределы допускаемых значений основной погрешности преобразователей по показаниям дисплея:

± 0,02 pNa- в режиме pX;

± 0,02 рН - в режиме рН;

± 2 мВ - в режиме mV;

± 0,5 °С - в режиме t.

• 2.4 Пределы допускаемых значений основной погрешности преобразователей по показаниям дисплея:

± 2,5% - в режиме сХ.

• 2.5 Преобразователи обеспечивают преобразование измеряемой величины pNa или cNa (по выбору пользователя) в один из стандартных выходных сигналов по ГОСТ 26.011-80 (по выбору пользователя).

Пределы изменения абсолютных значений выходных сигналов постоянного тока:

• -   по постоянному току от 0 до 5 мА для нагрузок с сопротивлением не более 2 кОм - выходной сигнал (0 - 5) мА;

• -   по постоянному току от 4 до 20 мА для нагрузок с сопротивлением не более 500 Ом - выходной сигнал (4 - 20) мА.

Выходные сигналы имеют линейную зависимость от величин pNa и cNa (приложение А).

• 2.6 Поддиапазоны преобразователей, соответствующие нормирующим значениям выходных сигналов (2.4):

• 1) в режиме pNa:

- верхний предел поддиапазона Хв, pNa, определяется выражением

где Хн - нижний предел (начальное значение) поддиапазона, устанавливается в пределах от 2,36 pNa (7,36 pNa) до 7,36 pNa (2,36 pNa) с дискретностью 0,01 pNa;

Xn - ширина поддиапазона, выбирается из ряда: 1,0; 1,5; 2,0; 2,5; 5,0 pNa.

• 2) в режиме cNa (минимальная измеряемая концентрация - 1 мкг/л):

• -  от 0 до 10 мкг/л;

• -  от 0 до 100 мкг/л;

• -  от 0 до 1 мг/л;

• -  от 0 до 10 мг/л;

• -  от 0 до 100 мг/л.

• 2.7 Предел допускаемого значения основной относительной погрешности преобразователей по показаниям дисплея в режиме cNa соответствует значению, рассчитанному по формуле

  (2)

DcNa = ±⁰,²² • ^cNau3M ,

где      AcNa - предел допускаемого значения основной относительной погрешности мкг/л (мг/л);

с№_изм - измеряемое значение концентрации ионов натрия мкг/л (мг/л);

• 2.8 Предел допускаемого значения основной приведенной погрешности выходных сигналов преобразователей в режиме pNa соответствует значению, рассчитанному по формуле

  ^pNa ₌ вых ⁼

  D pNa

  Xn

  •100%,

  (3)

pNa

где     _вых - предел допускаемого значения основной приведенной погрешности выходных

сигналов, %;

ApNa - предел допускаемого значения основной абсолютной погрешности измерения преобразователя по показаниям дисплея в режиме pNa, pNa;

XN - ширина поддиапазона, pNa.

• 2.9 Предел допускаемого значения основной приведенной погрешности выходных сигналов преобразователей в режиме с№ соответствует значению, рассчитанному по формуле

  cNa

  вых

  riD = ± А_

  cNa

  Хв

  А • 100% + 0,5% 0

  (4)

cNa

где     _вых - предел допускаемого значения основной приведенной погрешности выходных

сигналов, %;

AcNa - предел допускаемого значения основной абсолютной погрешности по показаниям дисплея в режиме cNa, мкг/л (мг/л);

Хв - верхний предел поддиапазона, мкг/л (мг/л).

Примечание - Размерности величин Д_с№ и Хв одинаковы.

• 2.10 Дополнительные погрешности преобразователей по выходным сигналам и показаниям дисплея от изменения температуры анализируемой среды на каждые 5 °С (в пределах рабочих условий применения) - не более 0,3 соответствующих пределов допускаемого значения основной погрешности.

• 2.11 Динамические характеристики преобразователей:

• 1) время начала реагирования     - не более 0,5 мин;

• 2) время переходного процесса    - не более 9 мин;

• 3) постоянная времени             - не более 2,5 мин.

• 2.12 Преобразователи совместно работают с ПЭВМ. Связь осуществляется через последовательный асинхронный интерфейс по стыку С2 в соответствии с ГОСТ 18145-81. Электрические параметры сигналов соответствуют рекомендациям V28 МККТТ.

2.13Уровень срабатывания сигнализации режима предельного значения рН анализируемой среды устанавливается в диапазоне от 6,00 до 12,00 рН с дискретностью 0,01 рН.

• 2.14 Время прогрева преобразователей после включения питания - 30 мин.

• 2.15 Преобразователи устойчивы к воздействию электромагнитных помех и соответствуют требованиям СТБ МЭК 61000-4-2; СТБ IEC 61000-4-4; СТБ IEC 61000-4-5; СТБ IEC 61000-4-11 степень жесткости 2 , критерий качества функционирования В.

• 2.16 Преобразователи в транспортной таре устойчивы к воздействию:

• -   температуры окружающего воздуха от минус 25 до 50 °С;

• -   относительной влажности окружающего воздуха (95 ± 3) % при температуре 35 °С;

• -   ударов по ГОСТ 12997-84, действующей в направлении, обозначенном на таре манипуляционным знаком «Верх».

• 2.17 Габаритные размеры и масса преобразователя (составных частей) соответствуют таблице 2

Таблица 2

2.18 Средний срок службы преобразователя - 10 лет.

3 КОМПЛЕКТНОСТЬ

• 3.1 Комплект поставки преобразователя приведен в таблице 3.

Таблица 3

4 ГРАДУИРОВКА ПРЕОБРАЗОВАТЕЛЯ

Градуировка преобразователя производится в следующих случаях:

- при проверке и периодическом контроле основных эксплуатационно-технических характеристик преобразователя, если обнаружится их несоответствие нормируемым значениям.

- после ремонта или после длительного хранения.

Если нет необходимости в проверке и градуировке, то перед эксплуатацией преобразователя, после подключения преобразователя к гидравлическому блоку, достаточно провести настройку преобразователя по контрольным растворам согласно руководства по эксплуатации МТИС2.206.012 РЭ.

Для градуировки необходимы следующие измерительные приборы и оборудование:

• 1) имитатор электродной системы (например, И-02);

• 2) компаратор напряжения, диапазон измерений от 0 до 2,11 В (например Р3003);

• 3) цифровой вольтметр с пределами измерения 120 мВ, 400 мВ класса 0,15 (например, Щ300);

• 4) резистор с сопротивлением 20 Ом ± 0,1 % (подключается между входами цифрового вольтметра);

• 5) магазин сопротивлений класса 0,02 (например, МСР-60).

Схема электрических соединений для градуировки преобразователя П-216.7 (П-216.7-36В) приведена в приложении Г, преобразователя П-216.8 (П-216.8-36В) - в приложении Д.

Номинальные значения выходных сигналов приведены в приложении А. Градуировочные характеристики преобразователя для режимов pNa, cNa и рН приведены в приложении Б.

Перед градуировкой необходимо выполнить следующие операции:

-    подключить цифровой вольтметр к проверяемому выходу преобразователя;

-    установить на имитаторе значения: R изм = 0 МОм; R всп = 0 кОм;

• -     установить на магазине сопротивлений значение 107,79 Ом (соответствует 20,0 °С, приложение В);

• -     прогреть преобразователь не менее 30 мин.

• 4.1 Градуировка в режиме индикации активности ионов водорода (рН) производится при номинальных значениях параметров электродной системы (приложение Б) и автоматическом измерении температуры, согласно указаний руководства по эксплуатации, в режиме настройки рН.

Градуировку в режиме pH следует производить следующим образом:

• 1) подключить к разъему «pNa» гидроблока перемычку МТИС6.626.001 (табл. 2) к разъему «рН» кабель МТИС6.644.001-01;

• 2) установить на магазине сопротивлений значение 107,79 Ом;

• 3) подать от компаратора напряжение плюс 33,16 мВ;

• 4) настроить преобразователь по раствору рН1 = 6,00;

• 5) перейти в режим измерения, установить на магазине сопротивлений значение 119,40 Ом, подать от компаратора напряжение минус 217,35 мВ, на дисплее должна установиться активность (10,00 ± 0,02) рН.

• 6) установить на магазине сопротивлений значение 107,79 Ом;

• 7) установить уровень срабатывания сигнализации предельного значения рН равным 9,75 рН;

• 8) подать на вход преобразователя напряжение минус 140,0 мВ, и убедиться в наличии светового и звукового сигналов;

• 9) подать от компаратора напряжение минус 300 мВ, звуковая и световая сигнализации должны отсутствовать;

• 4.2 Градуировка в режиме измерения активности ионов натрия (pNa) производится, согласно указаниям руководства по эксплуатации в режиме настройки рNa, при номинальных значениях параметров электродной системы (приложение Б) и автоматическом измерении температуры.

Градуировку в режиме pNa следует производить следующим образом:

• 1) подключить к разъему «рН» гидроблока перемычку, к разъему «pNa» кабель МТИС6.644.001-01;

• 2) установить на магазине сопротивлений МС значение 107,79 Ом;

• 3) подать от компаратора напряжение минус 293,68 мВ;

• 4) настроить преобразователь по первому раствору при рХ1 = 7,36 рNa;

• 5) подать от компаратора напряжение минус 2,86 мВ;

• 6) настроить преобразователь по второму раствору при рХ2 = 2,36 р№;

• 7) перейти в режим измерения, установить поддиапазон выходного сигнала от 5,36 до 7,36 pNa; установить активным один из выходных сигналов: (0 - 5) мА или (4 - 20) мА, который предполагается использовать при эксплуатации преобразователя;

• 8) установить на магазине сопротивлений значение 119,40 Ом, подать от компаратора напряжение минус 255,53 мВ;

• 9) на дисплее должна установиться активность (6,36 ± 0,02) pNa, показания цифрового вольтметра должны соответствовать:

(240,0 ± 1,6) мВ - для выхода (4 - 20) мА;

(50 ± 0,5) мВ - для выхода (0 - 5) мА.

5 ТРАНСПОРТИРОВАНИЕ

Преобразователи должны транспортироваться в упакованном виде в закрытом транспорте любого вида (в самолетах - в отапливаемых герметизированных отсеках). При железнодорожных перевозках вид отправки - мелкие.

Преобразователи в транспортной таре выдерживают воздействие температуры окружающего воздуха от минус 25 до 50 °С.

Не допускается перевозка в транспортных средствах, имеющих следы перевозки активно действующих химикатов, цемента и угля.

Во время погрузочно-разгрузочных работ и транспортирования ящики не должны подвергаться резким ударам и воздействию атмосферных осадков.

Способ укладки ящиков на транспортное средство должен исключать их перемещение в пути следования.

После транспортирования и (или) хранения преобразователи перед эксплуатацией должны быть выдержаны в распакованном виде в нормальных условиях в течение 24 ч.

6 ПРАВИЛА ХРАНЕНИЯ

• 6.1 Хранение преобразователей до ввода в эксплуатацию в упаковке предприятия-изготовителя должно соответствовать условиям хранения 1 по ГОСТ 15150-69.

Данное требование относится только к хранению в складских помещениях потребителя и поставщика, но не распространяется на хранение в железнодорожных складах.

• 6.2 Хранение преобразователей без упаковки следует производить при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 % при температуре 25 °С.

В помещениях для хранения преобразователей не должно быть пыли, паров кислот, щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.

7 КОНСЕРВАЦИЯ

Преобразователь на предприятии подвергнут консервации согласно ГОСТ 9.014-78 по варианту защиты ВЗ-10 и упакован по варианту упаковки ВУ-5.

Предельный срок защиты без переконсервации 3 года.

Сведения о переконсервации преобразователей приведены в таблице 4.

Таблица 4

8 ДВИЖЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ПРИ ЭКСПЛУАТАЦИИ

• 8.1 Сведения о движении преобразователя при эксплуатации приведены в таблице 5.

Таблица 5

• 8.2 Сведения о закреплении преобразователей при эксплуатации, а также рабочие режимы приведены в таблице 6.

Таблица 6

9 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Преобразователь промышленный П-216._________ заводской номер:

преобразователя (блока преобразования БП-216.8)     № ____________,

усилителя входного ВУ-216.8                       № ____________

изготовлен и принят в соответствии с обязательными требованиями государственных стандартов, действующей технической документацией, действующими ТУ РБ 400067241.004-2003 и признан годным для эксплуатации.

Контролер ОТК

М.П.

расшифровка подписи число, месяц, год

10 СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

Преобразователь упакован согласно требованиям, предусмотренным в действующей технической документации.

11 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

• 11.1 Изготовитель гарантирует соответствие преобразователя требованиям технических условий, при соблюдении потребителем правил эксплуатации, транспортирования и хранения.

• 11.2 Гарантийный срок хранения 6 месяцев со дня изготовления.

• 11.3 Гарантийный срок эксплуатации - 18 месяцев со дня ввода в эксплуатацию.

• 11.4 Потребитель имеет право на гарантийное обслуживание преобразователя в течение гарантийного срока эксплуатации. Гарантийный ремонт преобразователя, принадлежностей и сменных частей вплоть до замены преобразователя в целом, если они за это время выйдут из строя или их характеристики окажутся ниже норм технических требований, производятся безвозмездно при условии, что их работоспособность была нарушена вследствие дефекта изготовителя.

• 11.5 Гарантийное обслуживание не производится в следующих случаях:

-    отсутствие или повреждение пломб ;

-    нарушение правил эксплуатации преобразователя;

-    наличие механических повреждений, попытки ремонта кем-либо, кроме предприятий, осу

ществляющих гарантийное обслуживание.

• 11.6 Сведения о рекламациях

При выходе из строя прибора в период гарантийного срока, потребителем должен быть составлен акт с указанием признаков неисправностей. Акт с указанием точного адреса и номера телефона потребителя высылается в адрес предприятия-изготовителя.

• 11.7 По вопросам гарантийного и послегарантийного ремонта обращаться по адресам: Изготовитель:

ООО «Антех»

ул. Гагарина, 89, 246017, г. Гомель, Республика Беларусь.

Авторизованные сервисные центры ООО “Антех” :

ГДП «Оптика-Сервис Плюс»

ул. Багратиона, 62, ком.1, 220037, г. Минск, Республика Беларусь Телефон: + 375 (017) 235-84-52

E-mail: opticaservice@mail.ru

ФОП Заровский Н.И.

ул. Горького, 52 кв. 42, 14000, г. Чернигов, Украина Тел./факс +38 (0462) 97-07-48

E-mail: medzar@yandex.ru

ЧП «Аналитика»

ул. Свободы, 7, 29000, г. Хмельницкий, Украина Телефон: + 38 (0382) 70-41-05

E-mail: anavik@rambler.ru

ООО «Измерительные приборы»

Московский пр.,д.65 литер П,196084, г. Санкт-Петербург, Россия Телефон:+7 (812) 331-98-80

+7 (921) 638-68-84

E-mail: izm.pribory@yandex.ru

ФЛ-П Кийло Д.М.

Переулок Прорезной, д.20, 39617, г. Кременчуг, Полтавская обл., Украина Телефон: +380 (5366) 3-12-51

E-mail:dima-48@yandex.ru

УП «Ремприбор-Сервис»

ул. Новаторская, 2а, 220053, г. Минск, Республика Беларусь Телефон: +375 (17) 233-42-86

E-mail: rempribor.servise@yandex.ru

ФГУ «Красноярский ЦСМ»

ул. Вавилова, 1А, 660093, г. Красноярск, Россия Тел./факс +7 (3912) 36-60-25

E-mail: Krascsm@standart.krsn.ru

Web Site: www.standart.krsn.ru

12 ПРОЧИЕ СВЕДЕНИЯ

Сведения о суммарной массе драгоценных металлов в преобразователе: золото        - 0,035192 г.

серебро       - 0,0091948 г.

Сильнодействующих ядовитых веществ преобразователь не содержит. Утилизация производится в соответствии с правилами и нормами, действующими на предприятии пользователя.

Приложение А

(справочное)

Номинальные значения выходных сигналов

• 1. Номинальные значения выходных сигналов в режиме измерения концентрации ионов натрия (cNa) приведены в таблице А.1.

Таблица А.1

• 2. Номинальные значения выходных сигналов в режиме измерения активности ионов натрия (pNa) на поддиапазоне от 5,36 до 7,36 р№ приведены в таблице А.2.

Таблица А.2

• 3. Номинальные значения выходных сигналов в режиме измерения активности ионов натрия (pNa) на поддиапазоне от 2,36 до 7,36 р№ приведены в таблице А.3.

Таблица А.3

МТИС2.206.012 ФО Приложение Б

(справочное)

Градуировочные характеристики преобразователя

Градуировочные характеристики, приведенные ниже, содержат теоретические значения ЭДС электродных систем и предназначены для проведения градуировки (раздел 4).

1. Теоретическая градуировочная характеристика преобразователя в режиме измерения активности (концентрации) ионов натрия (pNa, cNa) соответствует уравнению:

E = -40 + (54,196 + 0,1984 • t) • (pNa - 3) ,

где   Е - значение ЭДС электродной системы, мВ;

t - значение температуры, °С; pNa - значение активности ионов натрия, pNa.

• 1.1 Теоретическая градуировочная характеристика преобразователя в диапазоне 7,36 - 4,36 pNa (1 - 1000 мкг/л) приведена в таблице Б.1.

Таблица Б.1

• 1.2 Теоретическая градуировочная характеристика преобразователя в диапазоне 4,36 - 2,36 pNa (1 - 100 мг/л) приведена в таблице Б.2.

Таблица Б.2

2. Теоретическая градуировочная характеристика в режиме индикации активности ионов водорода (рН):

E = -25 + (54,196 + 0,1984 • t) • (pH - 7),

где   Е - значение ЭДС электродной системы, мВ;

t - значение температуры, °С;

рН - значение активности ионов водорода, рН.

Градуировочная характеристика преобразователя приведена в таблице Б.3.

Таблица Б.3

Сопротивление датчика температуры при различных температурах

Номинальные значения сопротивления датчика температуры Rt приведены в таблице В.1.

Таблица В.1

Рисунок Г.1

Методика поверки

Настоящая методика распространяется на преобразователи промышленные П-216.7, П-216.8 (далее - преобразователи), предназначенные для преобразования ЭДС чувствительных элементов первичных преобразователей, применяемых для потенциометрических измерений, в электрический непрерывный выходной сигнал тока, а так же индикации результатов измерения на дисплее.

Межповерочный интервал преобразователей - 12 месяцев.

1 Операции и средства поверки

При проведении поверки должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в таблице Е.1.

Таблица Е.1

Примечание - Допускается замена вышеуказанного оборудования аналогичным, не уступающим по техническим характеристикам.

При получении отрицательного результата на любом из этапов, поверка прекращается и оформляется извещение о непригодности согласно раздела 7.

2 Требования безопасности

При проведении поверки должны соблюдаться требования безопасности, указанные в разделе “Указания мер безопасности” руководства по эксплуатации на данное исполнение и средств поверки.

3 Требования к квалификации поверителей

К проведению измерений при поверке и обработке результатов измерений допускаются лица, аттестованные в качестве поверителей в установленном порядке , а также изучившие эксплуатационную документацию преобразователя, действующие правила эксплуатации электроустановок и правила работы с химическими растворами.

4 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

-    температура окружающего воздуха, ° С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

-    напряжение питания, В

-    частота питающего тока, Гц

-    вибрация, тряска и удары

5 Подготовка к поверке

• 5.1 Перед проведением поверки необходимо выдержать преобразователь при температуре (20 ± 5) °С и относительной влажности от 30 до 80 % в течение 24 ч.

• 5.2 Подготовить поверяемый преобразователь к работе согласно указаниям руководства по эксплуатации на данное исполнение, выполнить градуировку.

• 5.3 Подключить амперметр к клеммам проверяемого выходного сигнала.

Допускается значения выходных сигналов определять по падению напряжения, в мВ, на резисторе 20 Ом ± 0,1 % вольтметром с пределами измерения 100 мВ и 400 мВ класса точности 1,0.

• 5.4 Таблицы номинальных значений ЭДС электродной системы и зависимость сопротивления датчика температуры от температуры, используемые при проверках, приведены соответственно в приложениях Б и В.

6 Проведение поверки

• 6.1 Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие преобразователя следующим требованиям:

- отсутствие механических и коррозионных повреждений, влияющих на работоспособность пре -образователя;

- четкое изображение надписей;

- комплектность - в соответствии с формуляром на данное исполнение.

• 6.2 Опробование

Опробование выполняется следующим образом:

1) включить питание преобразователя, на дисплей должна выводиться информация, соответствующая включенному режиму измерения в единицах показателя активности (концентрации) ионов или ЭДС электродных систем, а так же измеренное или введенное вручную значение температуры анализируемой среды;

2) проверить работоспособность органов управления: нажатие кнопок должно сопровождаться соответствующим изменением режима работы преобразователя.

• 6.3 Контроль основных погрешностей преобразователя.

  • 6.3.1 Основную абсолютную погрешность преобразователя в режиме измерения температуры по показаниям дисплея контролировать в точках, равных 20; 60; 100 °С, следующим образом:

- установить на магазине сопротивлений МС сопротивление, соответствующее проверяемой точке (приложение В)

- отметить показания дисплея .

Основная абсолютная погрешность преобразователя рассчитывается по формуле

где     Dt - основная абсолютная погрешность, °С;

t_g - показания дисплея, °С;

t_HoM - значение температуры, соответствующее контрольной точке, °С. Основная абсолютная погрешность преобразователя должна быть не более ± 0,5 °С.

• 6.3.2 Контроль основной погрешности преобразователя по выходным сигналам и показаниям дисплея в режиме измерения рН (рХ).

При проведении первичной поверки проверяются все выходные сигналы, при периодической - выходной сигнал, используемый при эксплуатации (согласно раздела «Движение прибора при эксплуатации»).

Основная погрешность преобразователя проверяется в контрольных точках: 6,5; 7,5, 8,0 рН (рХ) на поддиапазоне от 6 до 8,5 рН (рХ) следующим образом:

• -  установить на магазине сопротивлений МС сопротивление 107,79 Ом;

• -  подать от калибратора Р напряжение, соответствующее подаваемой точке поддиапазона измерения (приложение Б);

• -  зафиксировать показания цифрового вольтметра и дисплея.

Показания дисплея должны соответствовать контрольной точке с погрешностью не более ± 0,02 рН (рХ);

Основную приведенную погрешность по выходным сигналам рассчитать по формуле

^У N

где      g_вых - основная приведенная погрешность по выходному сигналу, %;

Уцв - показания цифрового вольтметра для данной проверяемой точки, мВ;

Уном - номинальное значение выходного сигнала, соответствующее проверяемой точке, мВ, приведено в таблице Е.1;

Ум - нормирующее значение выходного сигнала, численно равное:

100 мВ - для выходного сигнала (0 - 5) мА;

320 мВ - для выходного сигнала (4 - 20) мА.

Примечание - Значения токовых выходных сигналов (0 - 5) мА и (4 - 20) мА при испытаниях определяются по падению напряжения (в мВ) на калиброванном резисторе 20 Ом.

Таблица Е.2

Основная абсолютная погрешность преобразователя по выходным сигналам должна быть не более ± 1,0 %.

При поверке исполнений П-216.7 и П-216.8 необходимо повторить проверку, используя второй канал входного усилителя.

• 6.4 Контроль дополнительных погрешностей преобразователя по выходному сигналу, вызванных изменением сопротивления в цепи измерительного и вспомогательного электродов.

Дополнительные погрешности при первичной поверке контролировать по любому из выходных сигналов, при периодической - по выходному сигналу, используемому при эксплуатации.

6.4.1 Дополнительную погрешность преобразователя по выходному сигналу, вызванную изменением сопротивления в цепи измерительного электрода, проверять в режиме mV на поддиапазоне от 1900 до 2000 мВ следующим образом:

• -  подать от калибратора Р напряжение 1990 мВ;

• -  после окончания переходного процесса зафиксировать показания цифрового вольтметра при сопротивлении в цепи измерительного электрода, равном 0 МОм (Y0), затем 1000 МОм (Y1);

• -  повторить проверку, поменяв местами кабель МТИС 6.644.041 и перемычку МТИС 7.765.002.

Дополнительную погрешность от изменения сопротивления в цепи измерительного электрода на каждые 500 МОм рассчитать по формуле

d_U3M - дополнительная погрешность по выходному сигналу, в долях основной погрешности;

Yo - показания цифрового вольтметра при сопротивлении в цепи измерительного электрода, равном нулю, мВ;

Y1 - показания цифрового вольтметра при сопротивлении в цепи измерительного электрода, равном 1000 МОм , мВ;

YN - нормирующее значение выходного сигнала, численно равное:

100 мВ - для выходного сигнала (0 - 5) мА;

320 мВ - для выходного сигнала (4 - 20) мА.

- предел основной приведенной погрешности преобразователя по выходному сигналу,

равный 1,0 %.

Дополнительная погрешность по выходному сигналу, вызванная отклонением сопротивления в цепи измерительного электрода от 0 до 1000 МОм на каждые 500 МОм, должна быть не более ± 0,5 долей основной погрешности.

• 6.4.2 Дополнительную погрешность по выходному сигналу, вызванную отклонением сопротивления в цепи вспомогательного электрода от 0 до 20 кОм проверять в режиме mV на диапазоне входного сигнала от 1900 до 2000 мВ следующим образом:

• -  подать от калибратора Р напряжение 1990 мВ;

• -  зафиксировать показания цифрового вольтметра при сопротивлении в цепи вспомогательного электрода, равном 0 кОм (Y0), затем 20 кОм (Y1).

Дополнительную погрешность от изменения сопротивления в цепи вспомогательного электрода на каждые 10 кОм рассчитать по формуле

d^n - дополнительная погрешность по выходному сигналу, в долях основной погрешности;

Y0 - показания цифрового вольтметра при сопротивлении в цепи вспомогательного электрода, равном нулю, мВ;

Y1 - показания цифрового вольтметра при сопротивлении в цепи вспомогательного электрода, равном 20 кОм, мВ;

YN - нормирующее значение выходного сигнала, численно равное:

100 мВ - для выходного сигнала(0 - 5) мА;

320 мВ - для выходного сигнала (4 - 20) мА.

- предел основной приведенной погрешности преобразователя по выходному сигналу,

равный 1,0 %.

Дополнительная погрешность по выходному сигналу, вызванная отклонением сопротивления в цепи вспомогательного электрода от 0 до 20 кОм на каждые 10 кОм, должна быть не более ± 0,25 долей основной погрешности.

7 Оформление результатов поверки

• 7.1 При выполнении проверок результаты измерений фиксируются в протоколе по форме приложения Ж.

• 7.2 Результаты поверки считаются положительными, если преобразователь удовлетворяет всем требованиям настоящей методики поверки. В этом случае заполняется свидетельство о поверке установленной формы.

• 7.3 Результаты поверки считаются отрицательными, если при проведении поверки установлено несоответствие поверяемого преобразователя хотя бы одному из требований настоящей методики поверки. В этом случае заполняется извещение о непригодности установленной формы с указанием причин непригодности.

При этом запрещается выпуск преобразователя в обращение и его применение. Свидетельство аннулируется.

Приложение Ж

(рекомендуемое)

Форма протокола поверки

Лист_________

Листов_______

Протокол № _____________ от «____» _____________ 20 __г.

поверки промышленного преобразователя П-216. __

заводские номера :       преобразователя __________________

усилителя входного ________________

изготовленного «____» __________________ 20 __г.

Средства измерения, применяемые при поверке:

Таблица Ж.1

Результаты поверки ______________________________________________________________

Поверку проводили

22
